2026年中考物理一轮复习练习课件含答案模块二光学命题点2 光现象作图

展开

这是一份2026年中考物理一轮复习练习课件含答案模块二光学命题点2 光现象作图，共14页。PPT课件主要包含了第1题图，第1题答图，第2题图，第2题答图，第3题图，第3题答图，第4题图，第4题答图等内容，欢迎下载使用。

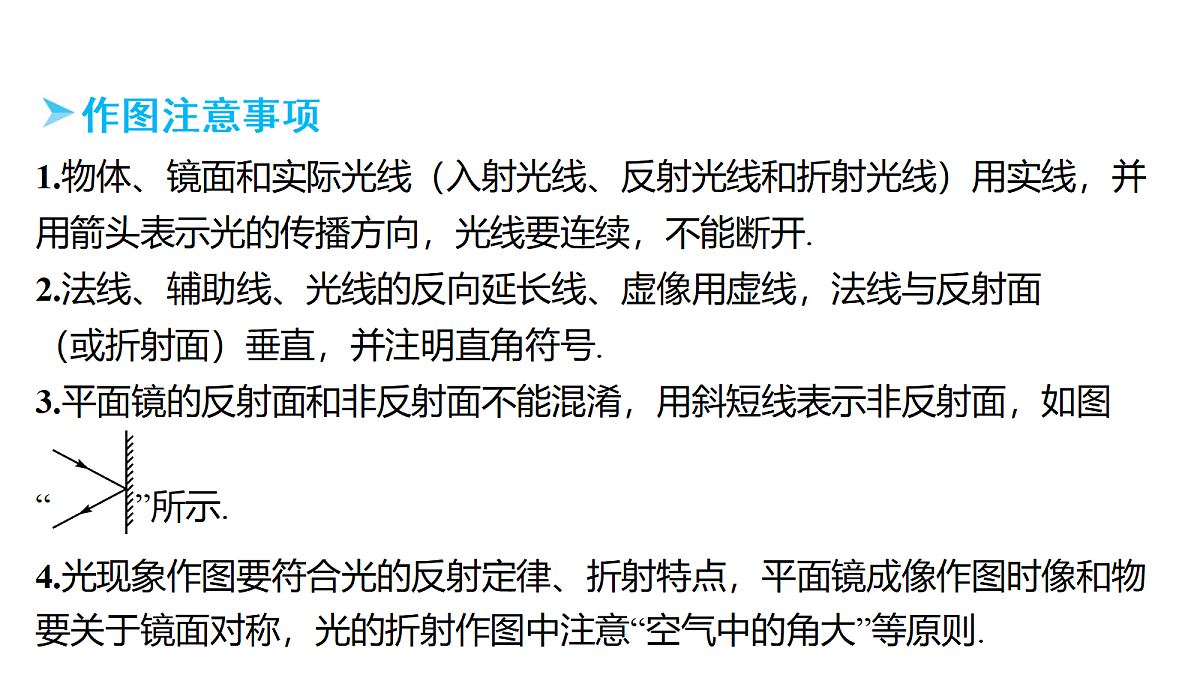

作图注意事项
1.物体、镜面和实际光线（入射光线、反射光线和折射光线）用实线，并用箭头表示光的传播方向，光线要连续，不能断开.2.法线、辅助线、光线的反向延长线、虚像用虚线，法线与反射面（或折射面）垂直，并注明直角符号.3.平面镜的反射面和非反射面不能混淆，用斜短线表示非反射面，如图“ ”所示.4.光现象作图要符合光的反射定律、折射特点，平面镜成像作图时像和物要关于镜面对称，光的折射作图中注意“空气中的角大”等原则.

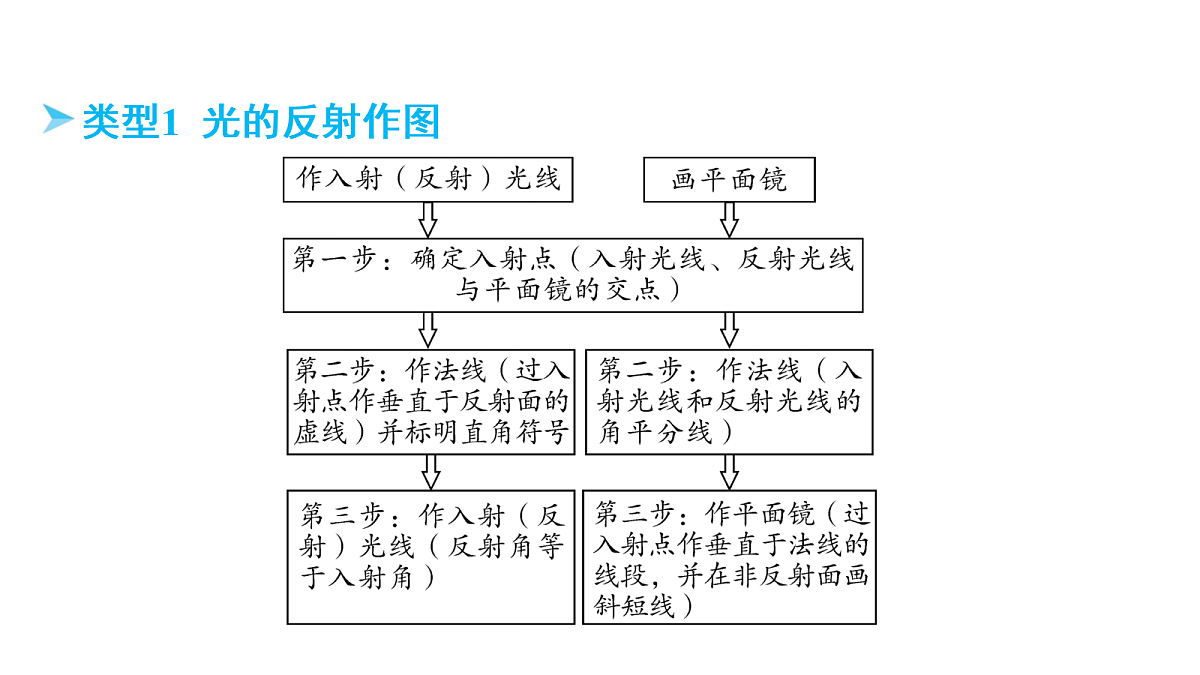

类型1 光的反射作图

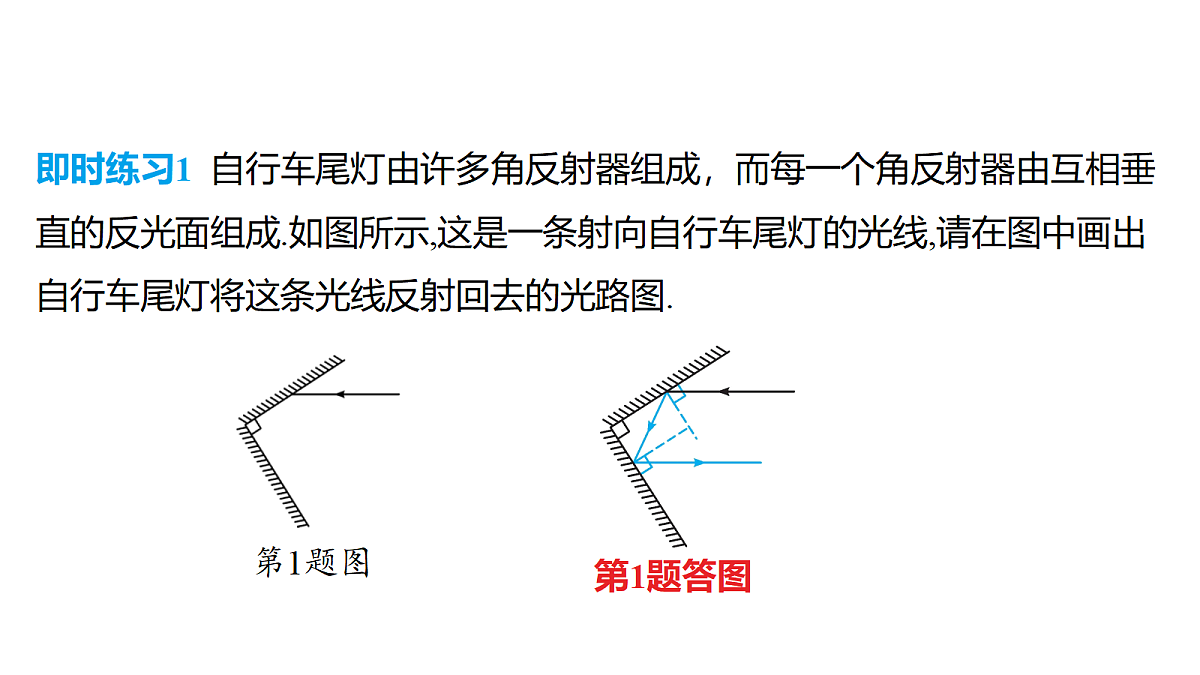

即时练习1 自行车尾灯由许多角反射器组成，而每一个角反射器由互相垂直的反光面组成.如图所示,这是一条射向自行车尾灯的光线,请在图中画出自行车尾灯将这条光线反射回去的光路图.

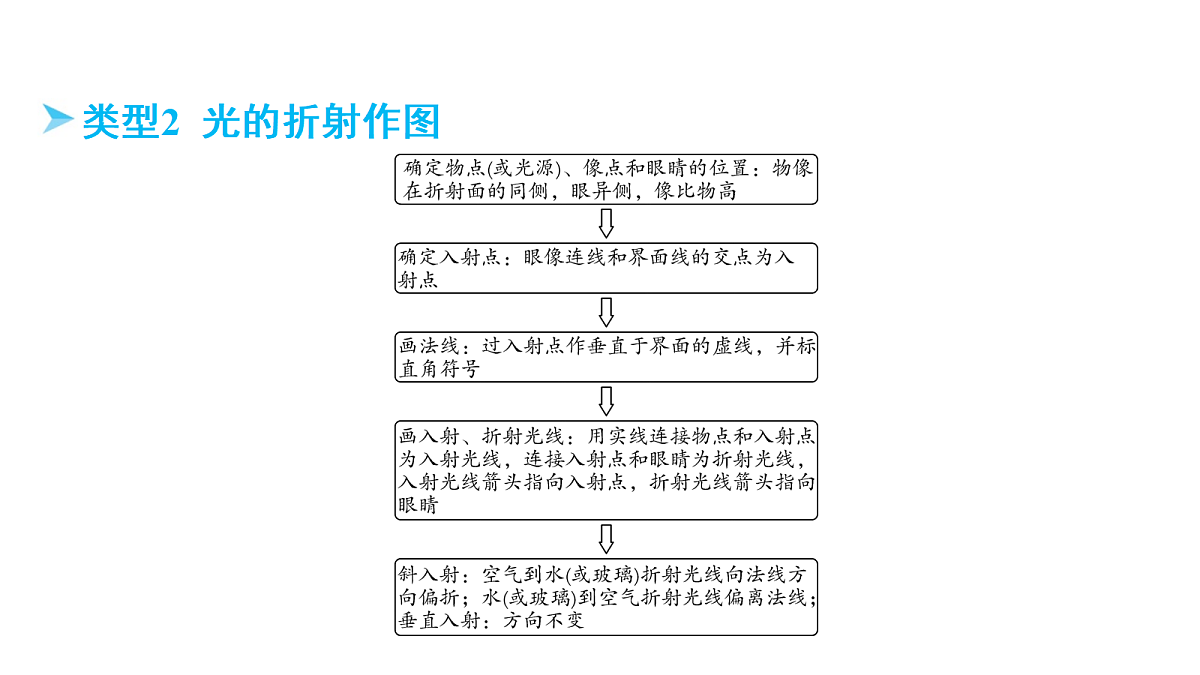

类型2 光的折射作图

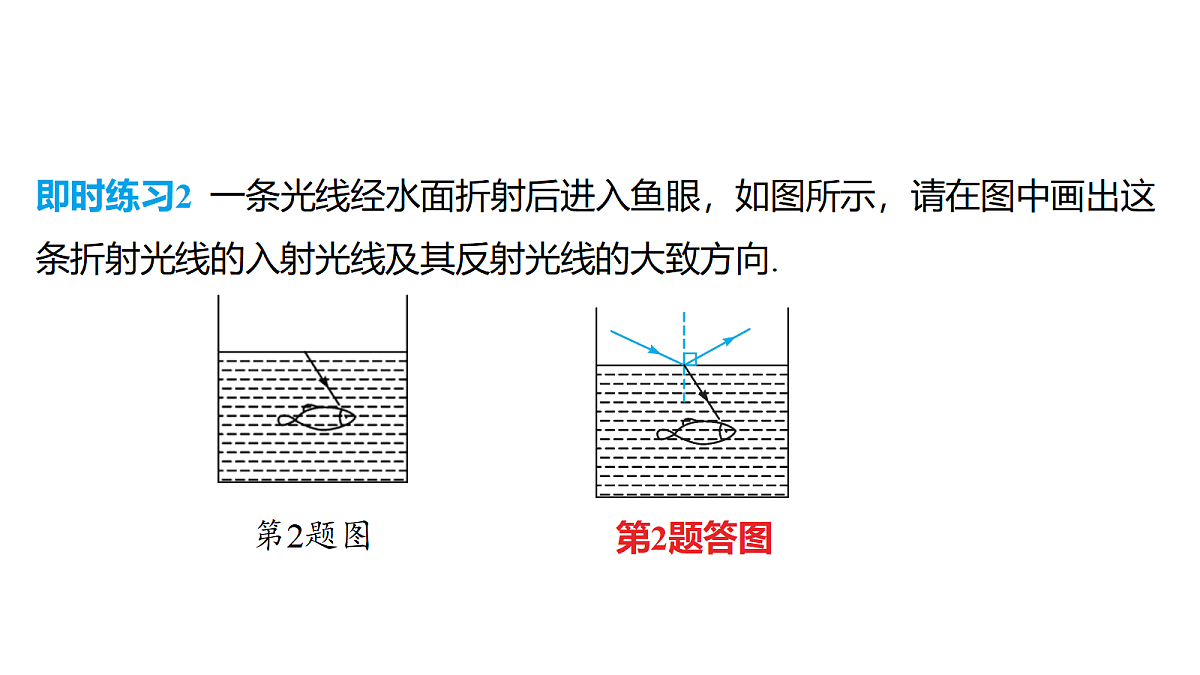

即时练习2 一条光线经水面折射后进入鱼眼，如图所示，请在图中画出这条折射光线的入射光线及其反射光线的大致方向.
类型3 平面镜成像作图[2025.16（1）、2021.17（1）]
