岭南版（2024）八年级下册（2024）第7课 探索太空的航天器教学课件ppt

这是一份岭南版（2024）八年级下册（2024）第7课 探索太空的航天器教学课件ppt，共22页。PPT课件主要包含了航天员的“太空专车”，流线型韵律，金属科技质感，简洁色彩搭配，关键要点，步骤五上色显质感，核心任务，设计要求，学生作品展示，课堂总结等内容，欢迎下载使用。

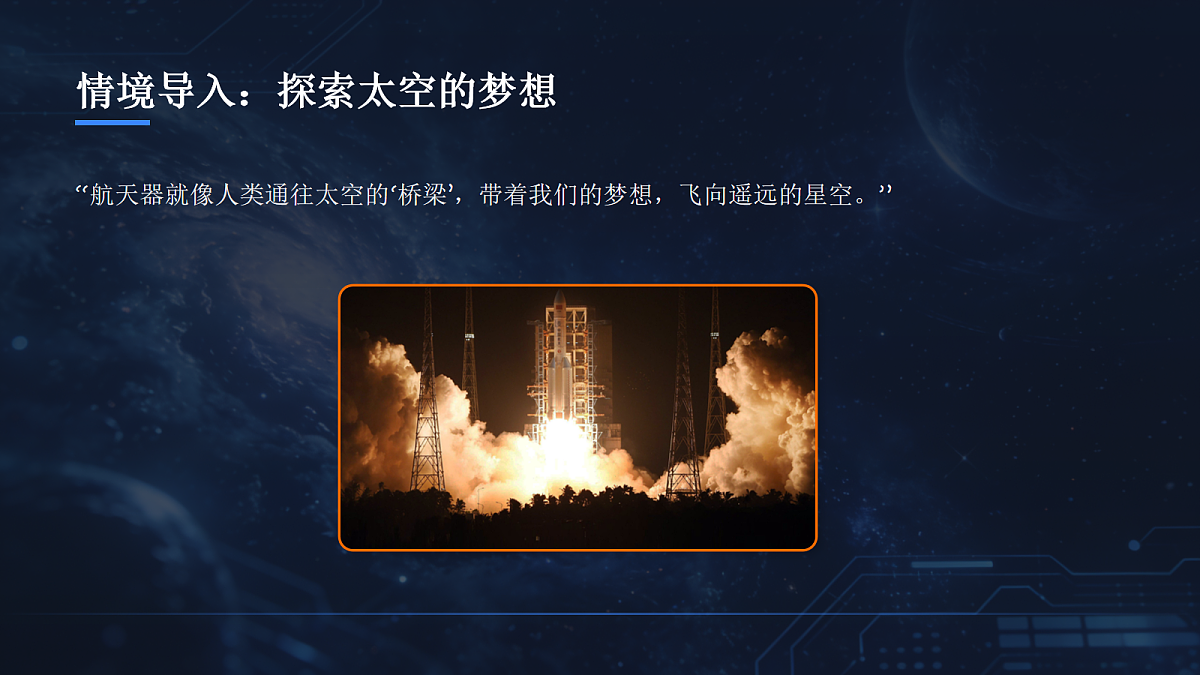

情境导入：探索太空的梦想
“航天器就像人类通往太空的‘桥梁’，带着我们的梦想，飞向遥远的星空。”

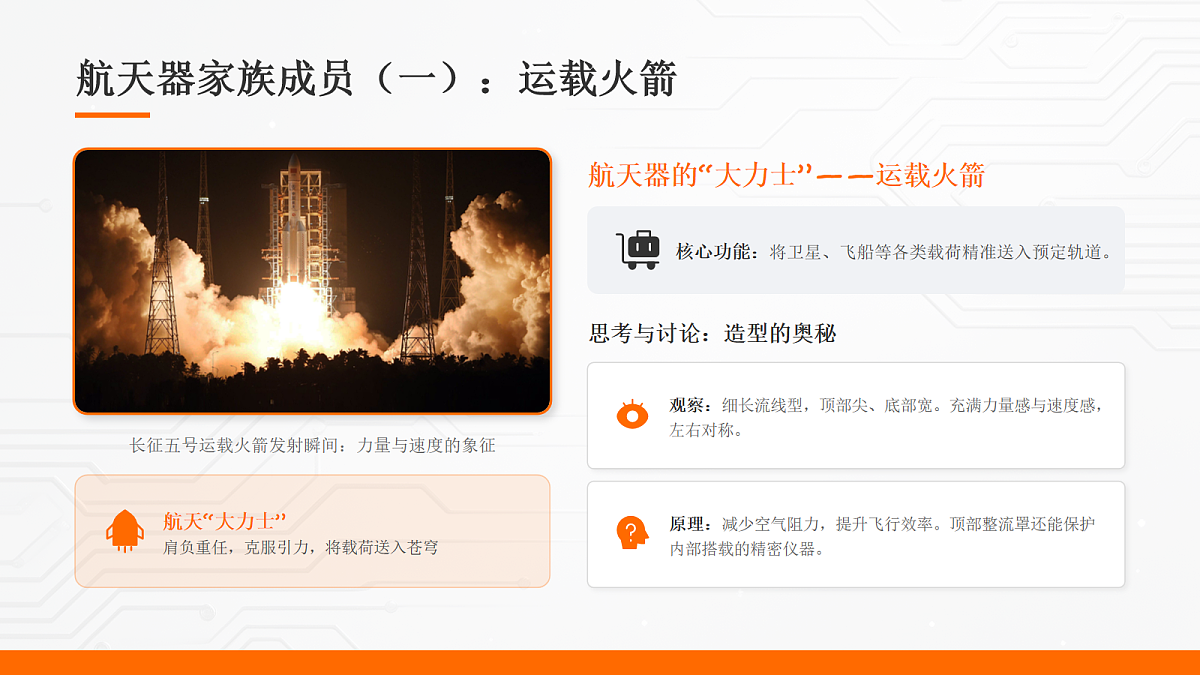

航天器家族成员（一）：运载火箭
长征五号运载火箭发射瞬间：力量与速度的象征
航天“大力士”肩负重任，克服引力，将载荷送入苍穹
航天器的“大力士”——运载火箭
核心功能：将卫星、飞船等各类载荷精准送入预定轨道。
思考与讨论：造型的奥秘
观察：细长流线型，顶部尖、底部宽。充满力量感与速度感，左右对称。
原理：减少空气阻力，提升飞行效率。顶部整流罩还能保护内部搭载的精密仪器。

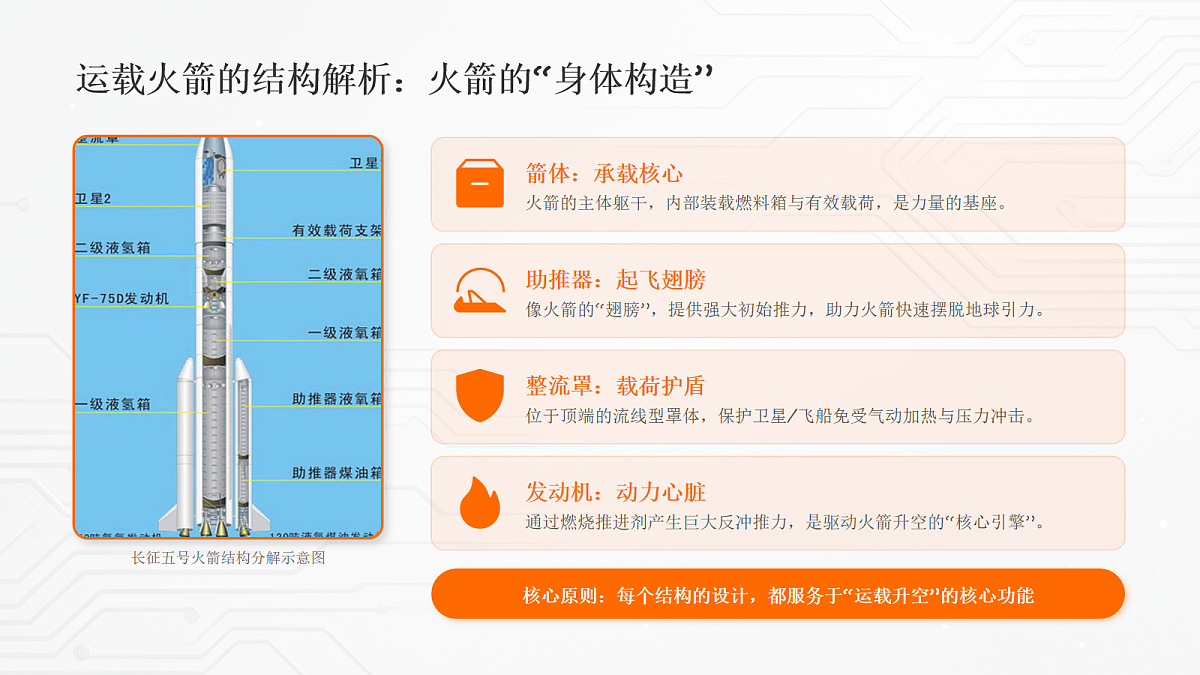

运载火箭的结构解析：火箭的“身体构造”
长征五号火箭结构分解示意图
箭体：承载核心火箭的主体躯干，内部装载燃料箱与有效载荷，是力量的基座。
助推器：起飞翅膀像火箭的“翅膀”，提供强大初始推力，助力火箭快速摆脱地球引力。
整流罩：载荷护盾位于顶端的流线型罩体，保护卫星/飞船免受气动加热与压力冲击。
发动机：动力心脏通过燃烧推进剂产生巨大反冲推力，是驱动火箭升空的“核心引擎”。
核心原则：每个结构的设计，都服务于“运载升空”的核心功能

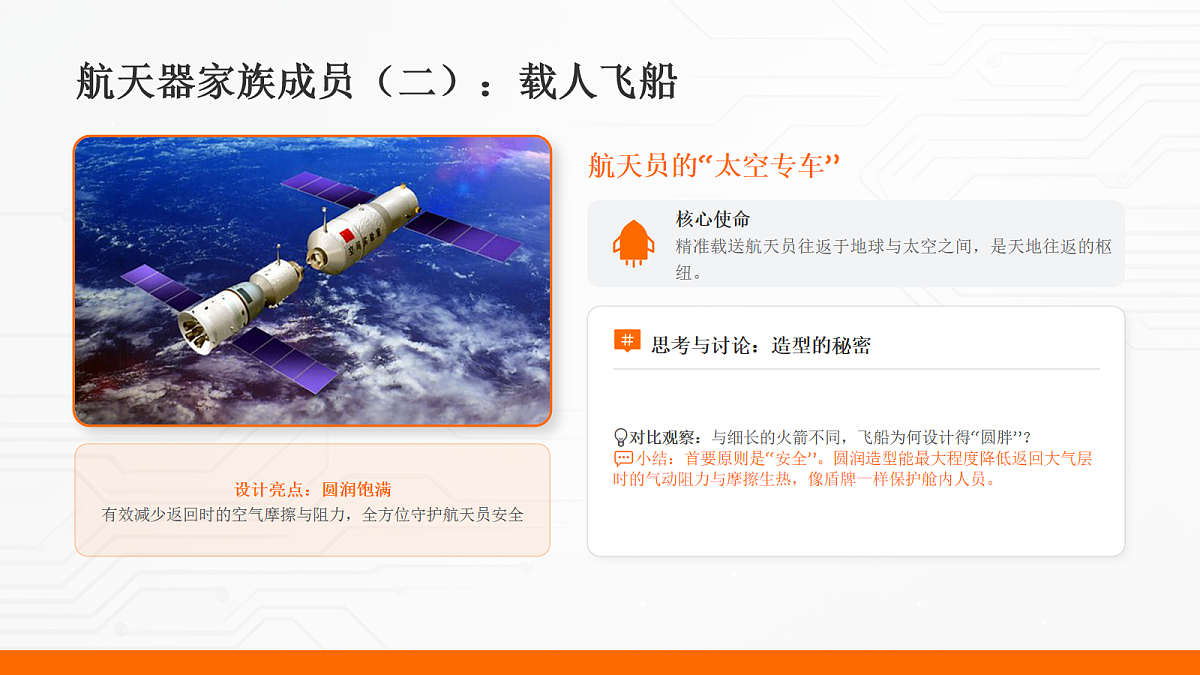

航天器家族成员（二）：载人飞船
设计亮点：圆润饱满有效减少返回时的空气摩擦与阻力，全方位守护航天员安全
核心使命精准载送航天员往返于地球与太空之间，是天地往返的枢纽。
思考与讨论：造型的秘密
?对比观察：与细长的火箭不同，飞船为何设计得“圆胖”？? 小结：首要原则是“安全”。圆润造型能最大程度降低返回大气层时的气动阻力与摩擦生热，像盾牌一样保护舱内人员。

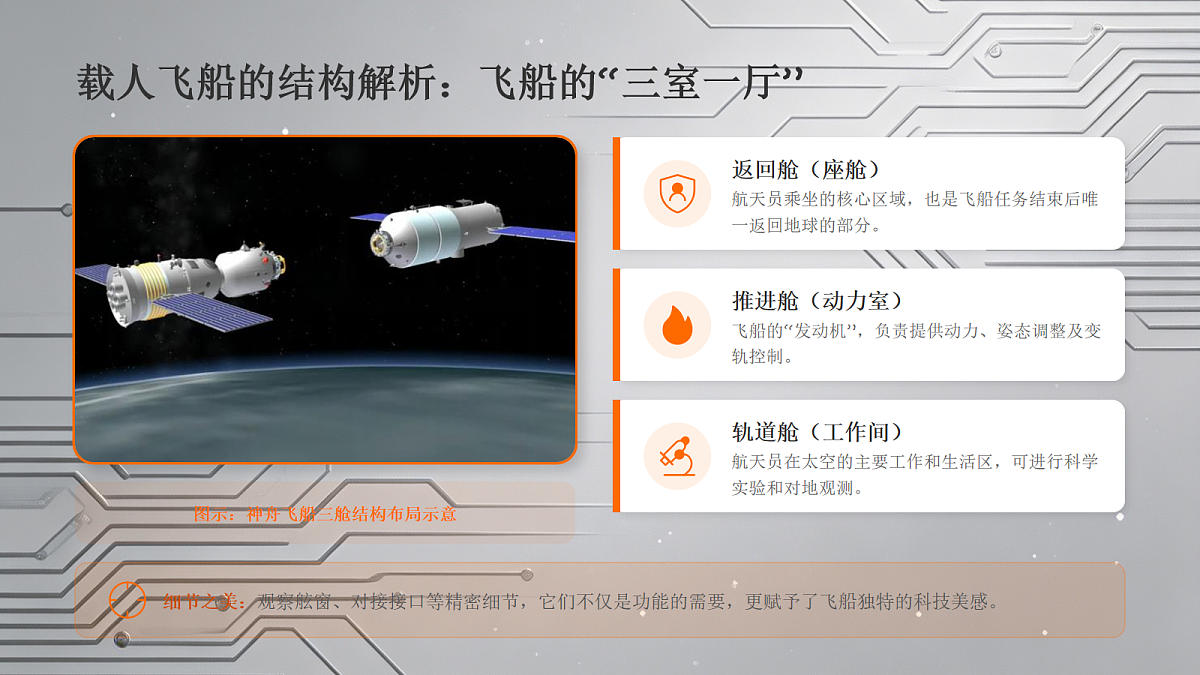

载人飞船的结构解析：飞船的“三室一厅”
图示：神舟飞船三舱结构布局示意
返回舱（座舱）航天员乘坐的核心区域，也是飞船任务结束后唯一返回地球的部分。
推进舱（动力室）飞船的“发动机”，负责提供动力、姿态调整及变轨控制。
轨道舱（工作间）航天员在太空的主要工作和生活区，可进行科学实验和对地观测。
细节之美：观察舷窗、对接接口等精密细节，它们不仅是功能的需要，更赋予了飞船独特的科技美感。

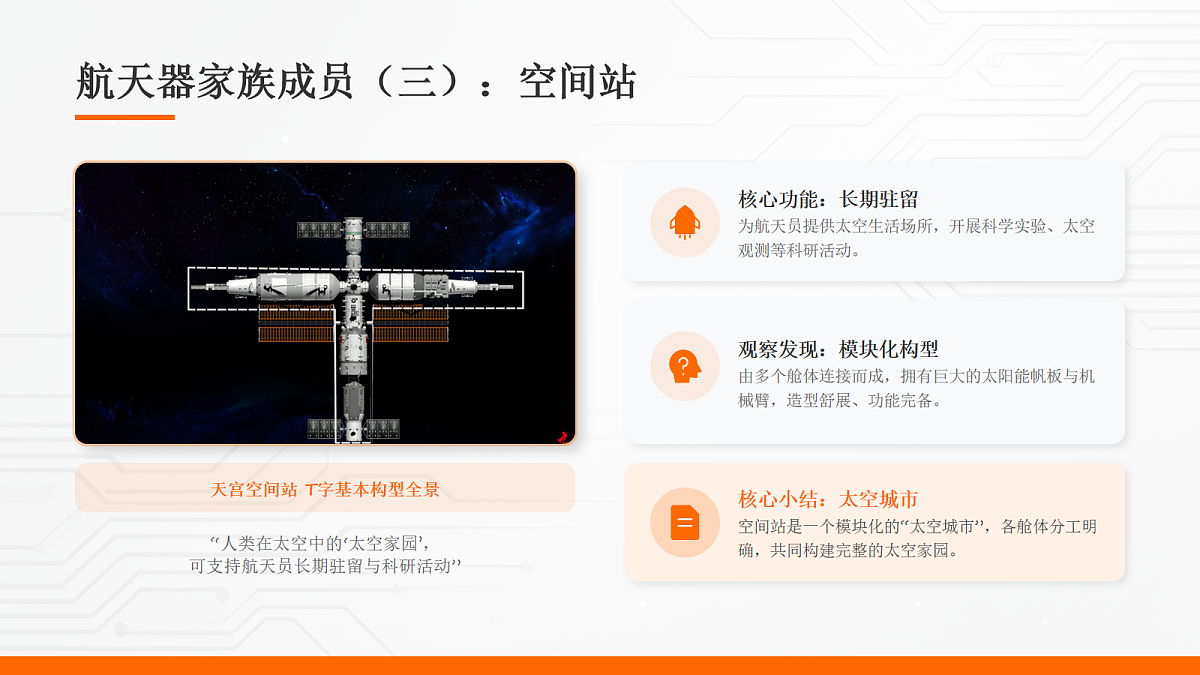

航天器家族成员（三）：空间站
天宫空间站 T字基本构型全景
“人类在太空中的‘太空家园’， 可支持航天员长期驻留与科研活动”
核心功能：长期驻留为航天员提供太空生活场所，开展科学实验、太空观测等科研活动。
观察发现：模块化构型由多个舱体连接而成，拥有巨大的太阳能帆板与机械臂，造型舒展、功能完备。
核心小结：太空城市空间站是一个模块化的“太空城市”，各舱体分工明确，共同构建完整的太空家园。
空间站的结构解析：“太空家园”的构成
中国航天员在空间站核心舱内进行科学实验与生活
居住舱：生命保障中心航天员长期驻留的生活场所，提供环境控制与生命支持。
实验舱：科学探索实验室开展微重力环境下空间科学研究与应用试验的核心区域。
货运舱：太空补给站负责运送推进剂、设备载荷、生活物资等补给，上行下行运输。
太阳能帆板：空间站“发电厂”捕获太阳能并转化为电能，为全站设备运行提供持续动力。
机械臂：太空“巧手”完成舱段转位、货物搬运、辅助航天员出舱及设备维护等任务。
设计核心：注重“实用性与舒适性”，打造航天员长期驻留的太空家园
航天器家族成员（四）：深空探测器
遥远世界的“探险家” | 核心任务：探测地外天体 · 收集科学数据
嫦娥五号 · 月球探测核心需求：稳定着陆与采样
祝融号 · 火星探测核心需求：适应沙尘与极端温差
思考：造型为何不同？任务目标差异决定了结构设计
核心设计原则：无论外形如何变化，深空探测器的造型都始终围绕“探测”这一核心功能。功能决定造型，不同的探测环境与任务造就了它们独特的外观。
航天器功能与造型核心知识点对比
◆ 核心功能将载荷（卫星/飞船）送入预定轨道◆ 造型特征细长流线型，顶部尖锐，左右对称，速度感强◆ 核心结构箭体、助推器、整流罩、发动机
◆ 核心功能运送航天员往返天地，保障生命安全◆ 造型特征圆润饱满，舱体组合，厚实稳重◆ 核心结构返回舱、推进舱、轨道舱
◆ 核心功能航天员长期驻留，开展空间科学实验◆ 造型特征模块化组合，舒展对称，多舱段对接◆ 核心结构居住舱、实验舱、机械臂、太阳能帆板
◆ 核心功能探测月球、火星等天体，获取科学数据◆ 造型特征造型多样，贴合任务，强调稳定适应◆ 核心结构科学探测仪器、着陆缓冲装置、动力系统
核心洞察：“功能决定造型”是所有航天器设计的核心原则！
审美分析：发现航天器的形式之美
大部分航天器采用左右对称的造型，给人庄重、和谐的美感。
由简洁的几何形体组合而成，体现科技的严谨与理性。
线条流畅连贯，充满动态的韵律感，展现速度与力量。
光滑的金属质感和简洁的色彩搭配，突出强烈的科技感。
如何表现航天器的美感？
用流畅的线条表现航天器的动感，勾勒出科技产品的流线型韵律。
通过强烈的明暗对比塑造体积感，细腻表现金属材质的冷峻与精密。
使用银灰、白、蓝等冷色调组合，营造出干净、纯粹的未来科技氛围。
核心要点：线条定形 · 光影定质 · 色彩定调
技法示范：绘制火箭（步骤一）
步骤一：定轮廓，找比例
用轻线画出火箭的整体轮廓和中轴线，保证左右对称，确定火箭的整体长度和宽度比例。
中轴线是对称的基准，轻线便于后续修改，比例决定了火箭的真实感与协调度。
图示：火箭轮廓与比例标注示范
01 / SPACE ART
技法示范：绘制火箭（步骤二）
步骤二：构结构，分部件
在轮廓的基础上，用轻线分解火箭的各个部件，重点关注：助推器：对称分布在箭体两侧整流罩：位于火箭顶部，呈锥形发动机：位于底部，注意喷口细节
图示：火箭结构分解线稿参考
关键提示：注意各部件间的比例关系与衔接自然度，用轻线勾勒便于后续修改。
技法示范：绘制火箭（步骤三）
步骤三：塑形态，强体积
1.勾勒轮廓：用稍重的线条重新勾勒火箭轮廓，强调流线型线条的流畅感。2.体积表现：通过简单的明暗对比（如侧面加深），表现火箭的立体体积感。3.动感营造：利用线条疏密变化，赋予火箭向上腾飞的视觉动势。
图示：火箭形态塑造与线条刻画细节
进度：1. 起稿定形 → 2. 细化结构 →3. 塑形态强体积→ 4. 完善光影
技法示范：绘制火箭（步骤四）
步骤四：饰细节，增真实
添加火箭的舷窗、接口、标识、天线等细节，这些细节能让火箭的造型更真实，更具科技感。注意细节要简洁，不能过多。
图示：添加细节后的火箭线稿效果
技法示范：绘制火箭（步骤五）
要点：选择银灰、白色等颜色为主，搭配少量蓝色、金色，表现科技感和金属质感。上色时注意色彩的均匀和明暗渐变，突出体积感。
图示：火箭上色完成效果参考
创意实践：设计你的航天器
设计并绘制一款有明确功能的航天器（如货运飞船、月球探测器等），或具有创新功能的概念航天器。
结构合理：符合“功能决定造型”原则。造型美观：运用形式美感知识进行设计。细节完整：添加必要细节，增强真实感。标注说明：注明航天器名称和核心功能。
IMAGINE & CREATE
发挥你的想象力， 探索宇宙的无限可能
展示几张学生绘制的航天器作品图片，供大家参考和学习，激发更多创作灵感。
结构设计：星际转移载具
我们系统学习了运载火箭、载人飞船、空间站及深空探测器的结构特征与任务区别。
核心原则：功能决定造型
理解了航天器的外部形态是由其执行的太空任务和功能需求所决定的设计逻辑。
保持对宇宙的好奇心与探索热情，运用美术语言大胆描绘你心中的未来太空世界。
近年来，中国航天取得了举世瞩目的成就：• 嫦娥探月工程带回月壤• 天问一号成功着陆火星• 中国空间站全面建成
面向未来，中国航天将继续探索星辰大海：• 实施载人登月工程• 建设国际月球科研站• 开展小行星探测任务
希望同学们持续关注中国航天发展，也许未来的蓝图就由你们来描绘！
