第十八章《家庭电路与安全用电》章复习课件 初中物理沪粤版九年级下册（2024）课件

这是一份第十八章《家庭电路与安全用电》章复习课件 初中物理沪粤版九年级下册（2024）课件，共30页。

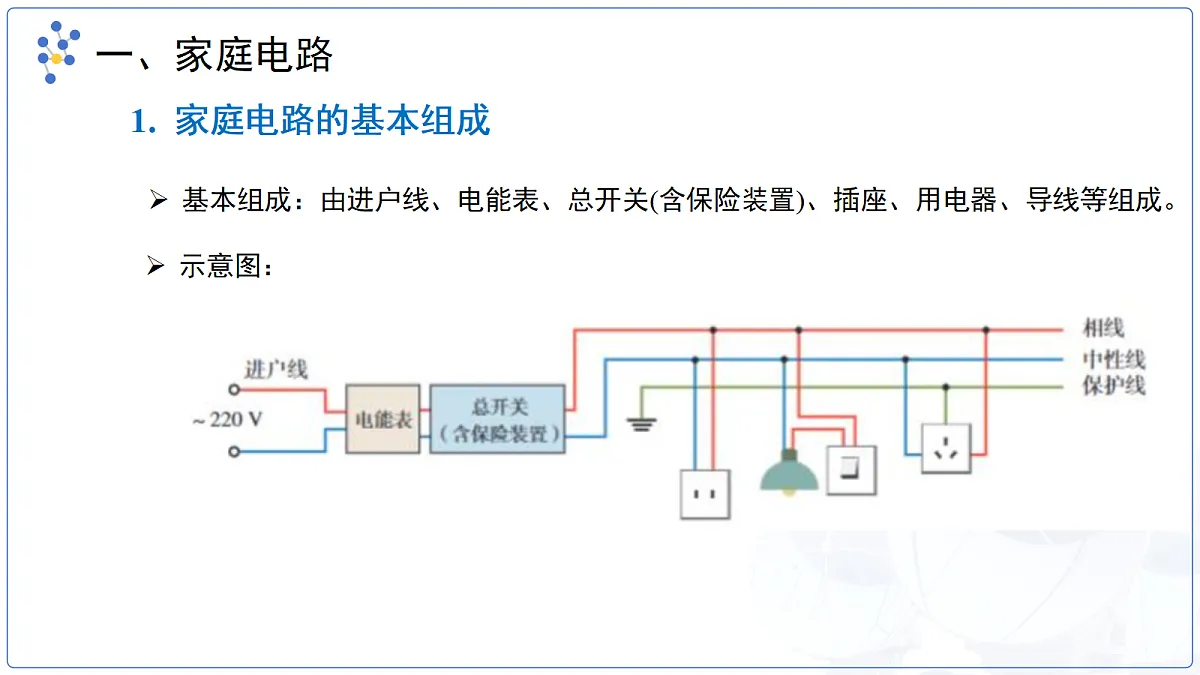

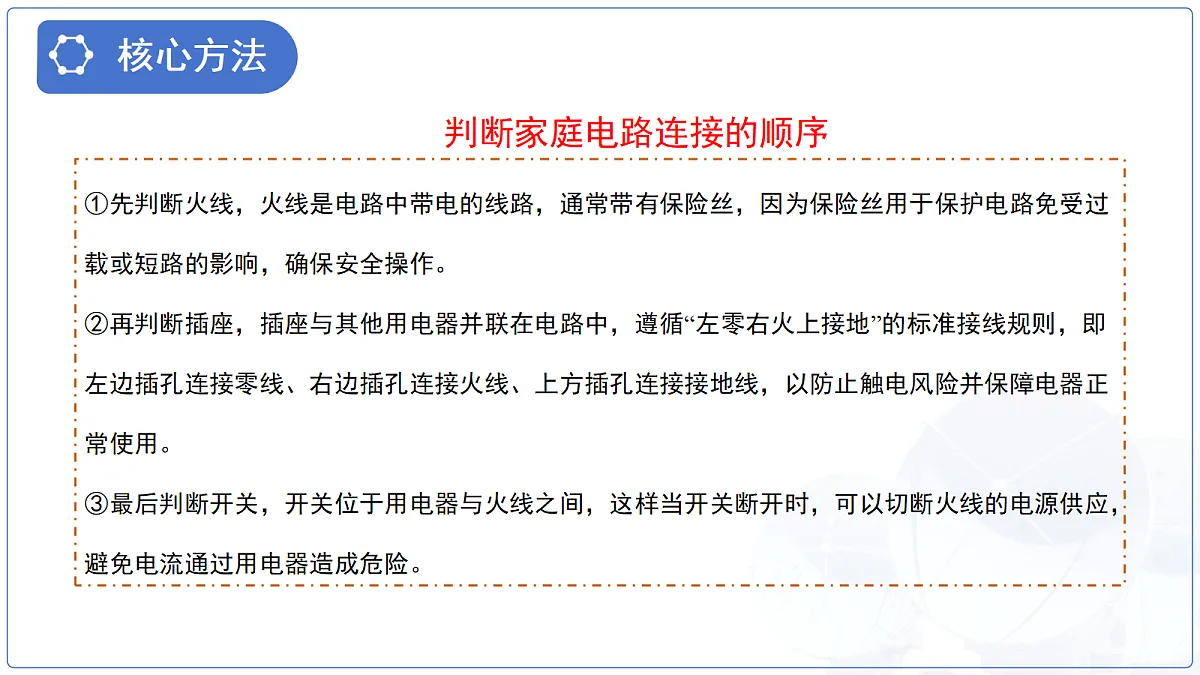

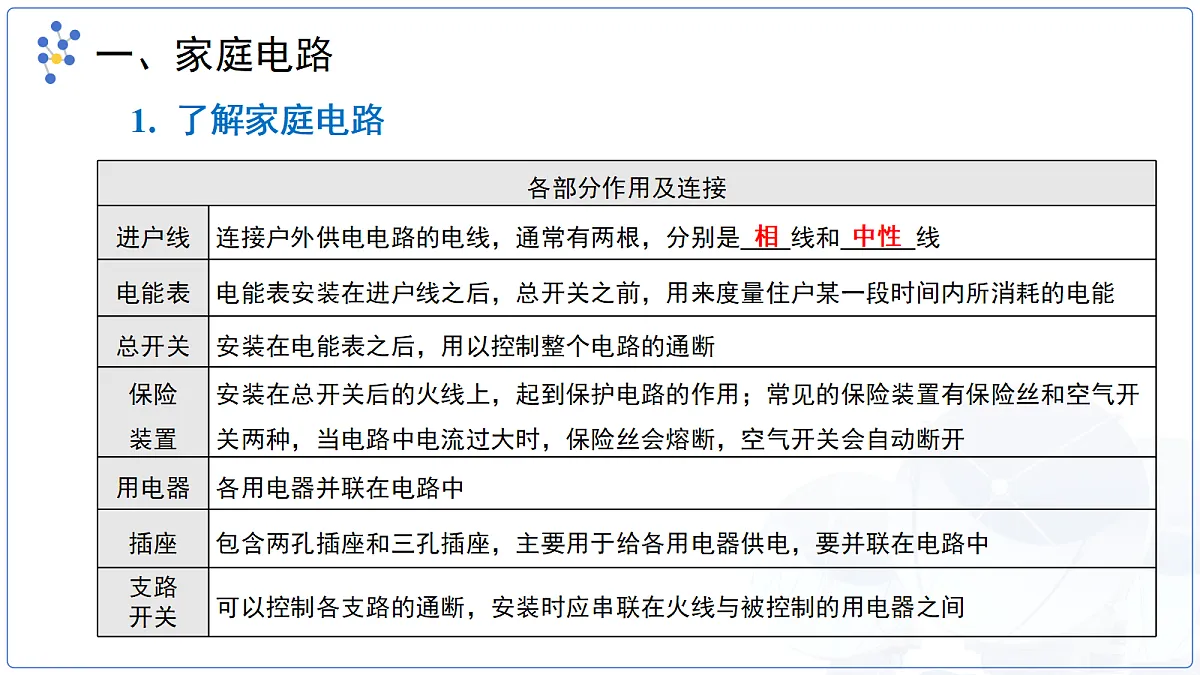

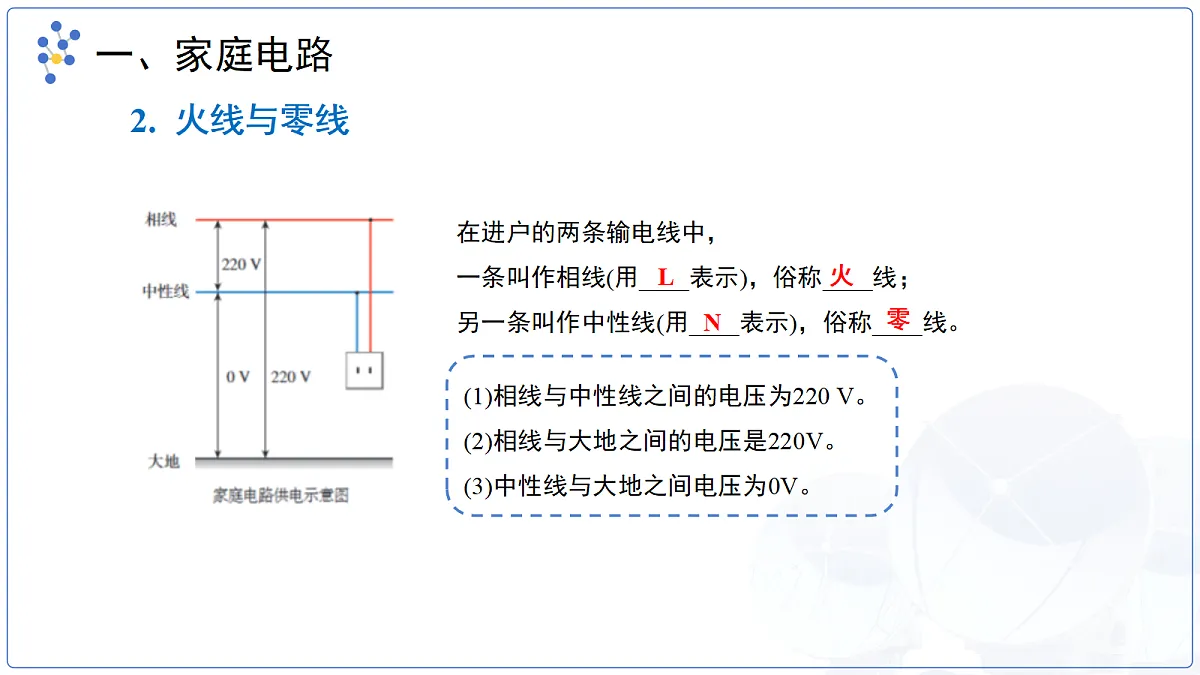

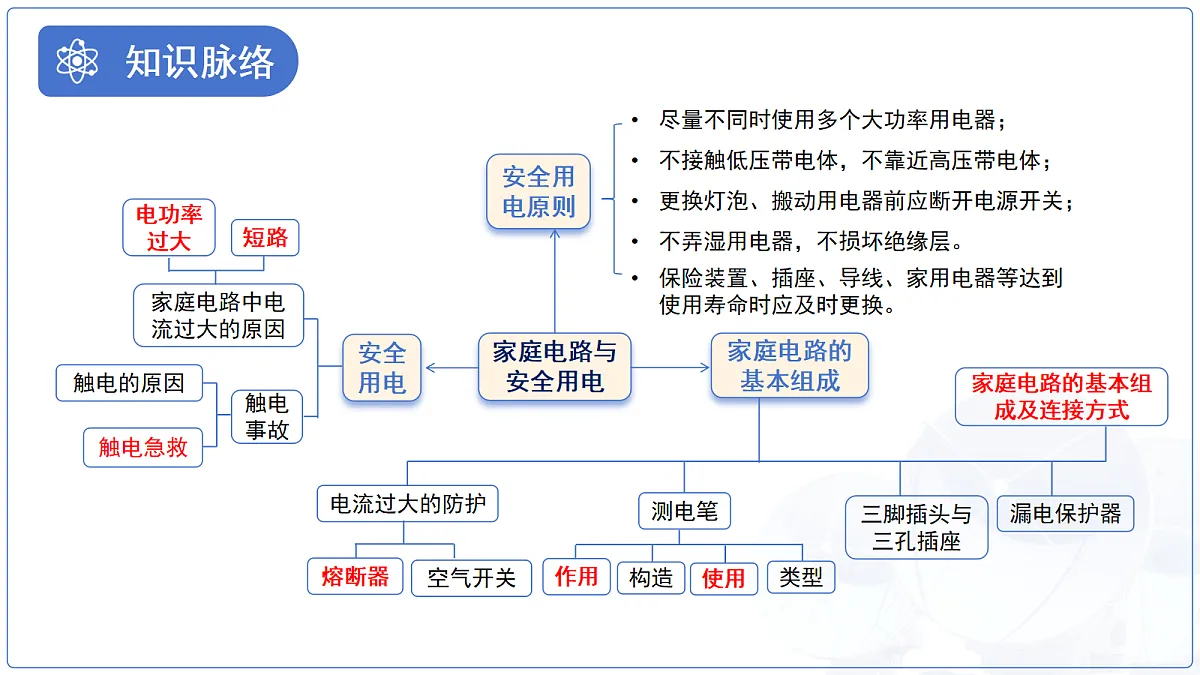

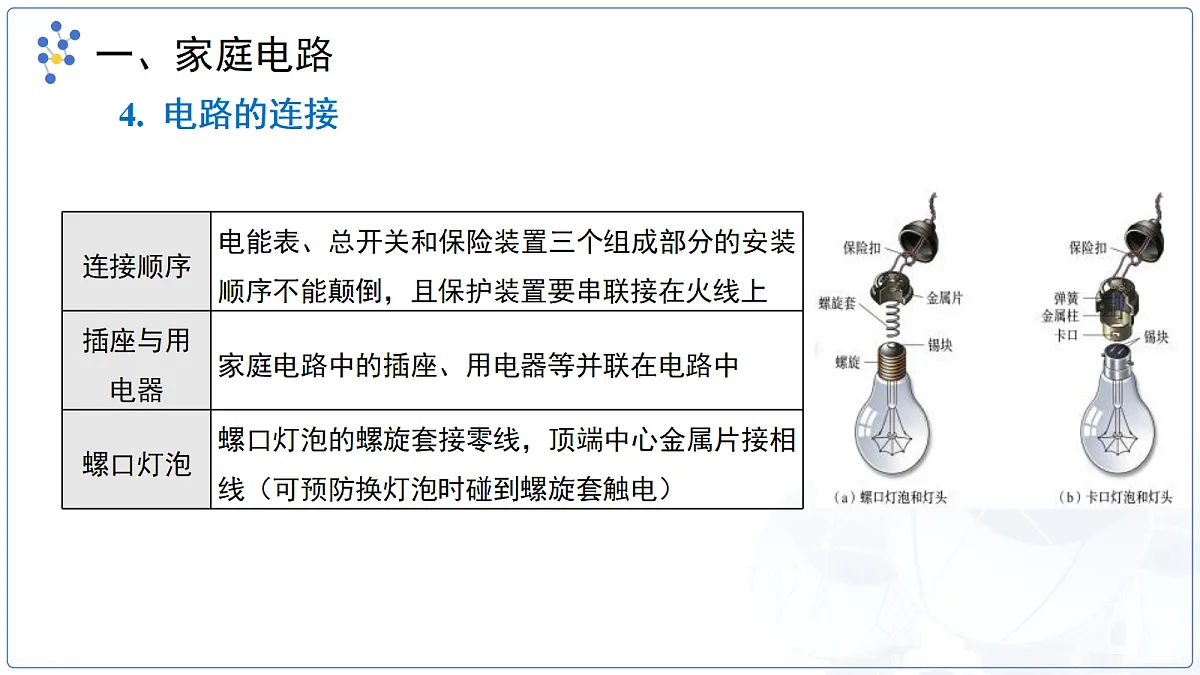

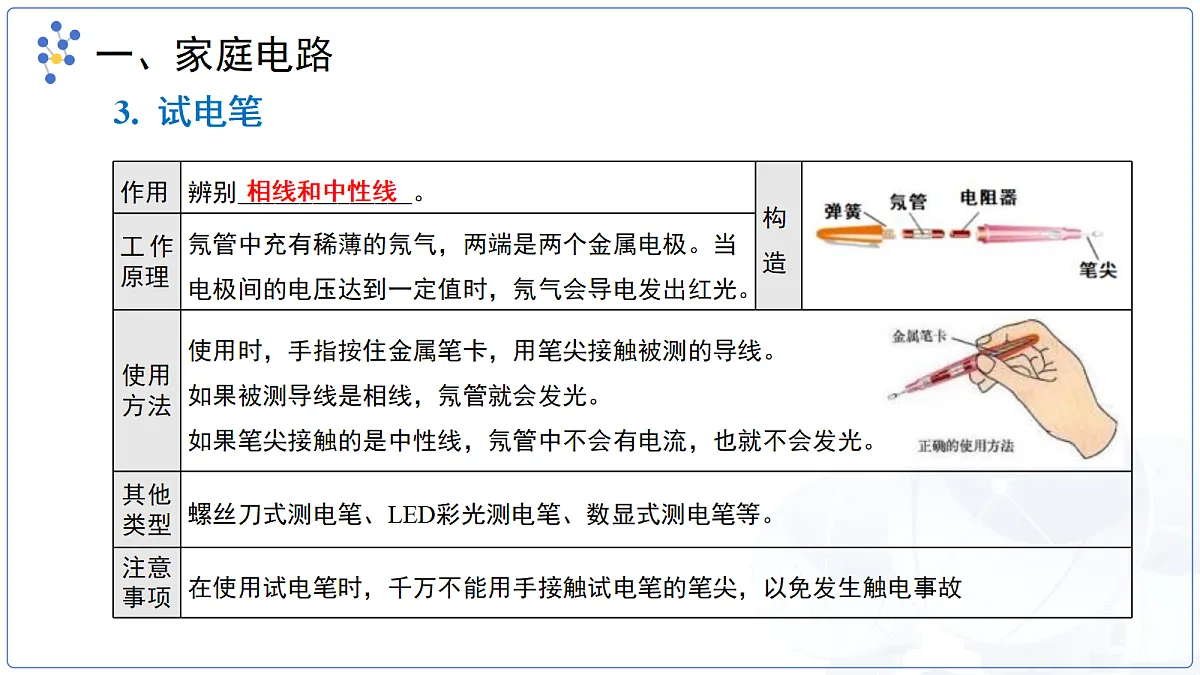

《家庭电路与安全用电》章复习第十八章 家庭电路与安全用电沪粤版物理九年级下册家庭电路与安全用电安全用电原则家庭电路的基本组成尽量不同时使用多个大功率用电器；不接触低压带电体，不靠近高压带电体；更换灯泡、搬动用电器前应断开电源开关；不弄湿用电器，不损坏绝缘层。保险装置、插座、导线、家用电器等达到使用寿命时应及时更换。1. 家庭电路的基本组成 基本组成：由进户线、电能表、总开关(含保险装置)、插座、用电器、导线等组成。示意图：相中性1. 了解家庭电路在进户的两条输电线中，一条叫作相线(用____表示)，俗称____线；另一条叫作中性线(用____表示)，俗称____线。火L(1)相线与中性线之间的电压为220 V。(2)相线与大地之间的电压是220V。(3)中性线与大地之间电压为0V。N零2. 火线与零线3. 试电笔 相线和中性线4. 电路的连接①先判断火线，火线是电路中带电的线路，通常带有保险丝，因为保险丝用于保护电路免受过载或短路的影响，确保安全操作。 ②再判断插座，插座与其他用电器并联在电路中，遵循“左零右火上接地”的标准接线规则，即左边插孔连接零线、右边插孔连接火线、上方插孔连接接地线，以防止触电风险并保障电器正常使用。 ③最后判断开关，开关位于用电器与火线之间，这样当开关断开时，可以切断火线的电源供应，避免电流通过用电器造成危险。判断家庭电路连接的顺序[生活应用] 1.（2024·江苏徐州·中考真题）如图所示，用测电笔检测插座中是否有“电”，下列操作错误的是（    ）A．笔尖插入插座B．笔尖接触火线C．手接触笔尖金属体D．手接触笔尾金属电极C[生活应用] 2.如图所示是家庭电路的一部分，当把洗衣机的插头插入三孔插座后，洗衣机不工作，闭合开关，灯泡仍能发光。下列说法正确的是（　　）A．保险丝应优先接在进户零线上B．用试电笔接触a点氖管会发光C．洗衣机不能工作的原因可能是ac间断路D．若地线断路则小灯泡不能正常工作C3.学校开展了“设计与安装模拟家庭电路”的跨学科实践活动。在安装和检修电路时，开关必须 ，在安装灯泡和灯座时（如图所示），B端应连接 。断开火线4.（2025·江苏南京）如图，用笔画线表示导线，将三孔插座正确接入家庭电路。在进户的两条输电线中，一条叫作相线(用____表示)，俗称____线；另一条叫作中性线(用____表示)，俗称____线。1. 家庭电路电流过大的原因 火L(1)相线与中性线之间的电压为220 V。(2)相线与大地之间的电压是220V。(3)中性线与大地之间电压为0V。N零1. 家庭电路电流过大的原因 总功率短路1. 家庭电路电流过大的原因 总功率短路2. 触电事故 切断1.（2025·辽宁抚顺·一模）如图所示为浴室中带有防水罩的插座，这是为了防止插座中进水而造成电路________。若有人触电时，应立即切断_______。短路电源2. 入冬以来，各地因为不安全用电引起的火灾事故明显有上升趋势。在家庭电路中除了发生_________________和 会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处电阻 （选填“变大”或“变小”），造成局部过热，从而加速导线老化，引起火灾。 用电器总功率过大短路变大3.（2025·重庆·三模）炎热的夏天，莉莉开启空调时，家里的空气开关突然跳闸，检查发现电路中并无短路，则跳闸的原因可能是_________________；此时用试电笔检测电能表上的火线，试电笔氖管______（选填“会”或“不会”）发光。电路中总功率过大会4. 生活中哪种情况有触电的风险（　　）A．洗发后用湿手插上电吹风吹发B．用湿手按压空调遥控器C．灯泡坏了之后没换D．手机充电器插在插座上不拔A5.在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两个线头相碰；③两孔插座中的两个线头相碰。其中会引起电路中空气开关跳闸的是（　　）A．①②B．①③C．②③D．①②③B6.（2025·河北廊坊·二模）关于家庭电路和安全用电，下来说法正确的是（　　）A．使用试电笔时，手不能接触笔尾金属体B．有金属外壳的用电器，金属外壳必须与地线相连C．空气开关“跳闸”，一定是电路发生了短路D．控制电灯的开关应该接在零线与电灯之间B7.（2025·湖北武汉）图甲是一个常用的插线板，图乙是其内部元件连接的示意图。将一盏台灯插头插入插线板的插孔内，闭合插线板开关和台灯开关，台灯正常发光。下列说法正确的是（ ）A．断开插线板开关，台灯仍正常发光B．断开台灯开关，指示灯会熄灭C．若指示灯断路，台灯仍正常发光D．若台灯内部短路，指示灯会被烧坏C[学科实践] 8.（2024·山东东营·中考真题）下列做法符合安全用电原则的是（　　）A．在同一个插座上同时使用多个大功率用电器B．发现有人触电，立即用手将触电者拉离C．手机充电完成后，立即拔下充电器D．使用三孔插座时不接地线C9.（2025·湖南永州·二模）在电动自行车普及的当下，掌握正确的充电安全知识，是保障生命财产安全的关键。以下关于电动自行车充电的做法，正确的是（　　）A．充电线破损了可以继续使用，不存在安全隐患B．发现正在充电的电动车着火，立即用水浇灭火苗C．充电完成后，及时断开充电开关并拔下充电器插头D．觉得小区集中充电区太远，可以直接把电动车推进家中充电C10.（2024·江苏淮安·中考真题）下列做法中，不符合安全用电原则的是（     ）A．发现有人触电 B．用湿抹布擦 C．将电冰箱外壳接地 D．先断开电源再灭火 迅速切断电源 正在发光的灯泡 B1. 我国电力工业：始于1882年，2021年底年发电量居世界______位，已形成______个跨省区电网，推进大区联网和全国联网。2. 能源战略：实施__________工程，将西部地区的煤炭、水能资源转化为电力，输送到东部地区；大力发展_________、_________、_________、核电等新能源发电。3. 节约用电：电能主要由煤炭、石油等化石能源转化而来，节约用电可减少资源消耗和环境污染；1kW·h电能可节约标准煤______kg，减少二氧化碳排放______kg（近似值）。4. 电网：由电厂、变电站、高压输电线路组成，具有________和____________大面积送配电的功能。 5. 节约用电倡议：夏天空调温度设定不低于______°C，减少不必要的用电。7第一西电东送水力发电风力发电光伏发电0.9970.4统一管理统一调配261.我们的学习和生活都离不开电，下列各种做法中，能节约用电的是（　　）A．离开教室随手关灯B．夏天将空调的温度调到16℃C．经常开关电冰箱门D．电视机长期处于待机状态A2.“节电小举动，环保大作为”，同学们在有关家庭节约用电的话题讨论时，正确的是（　　）多选A．电饭煲的功率比冰箱更大，但电饭煲每天消耗的电能不一定比冰箱多B．为了节约用电，教室内的照明灯都应换用功率最小的灯泡C．为了节约用电，电脑、电视长时间无人使用时，应关闭电源，不要处于待机状态D．我们用水发电，由于自然界的水是循环的，所以不需要节约用电AC
