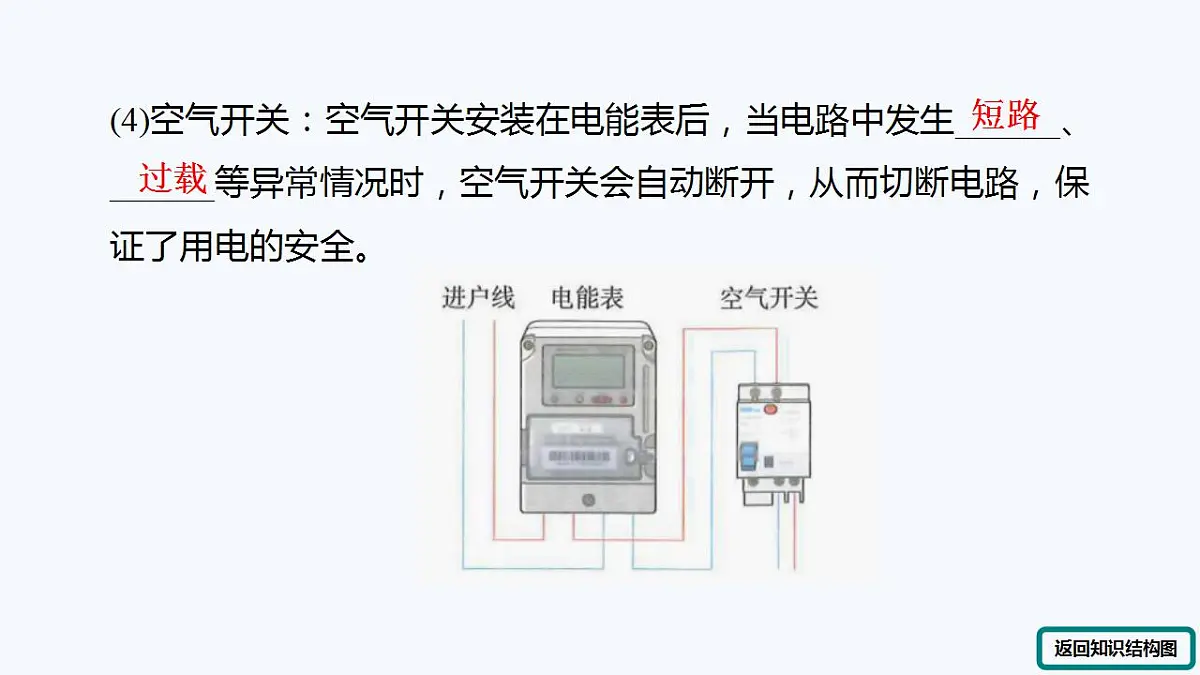

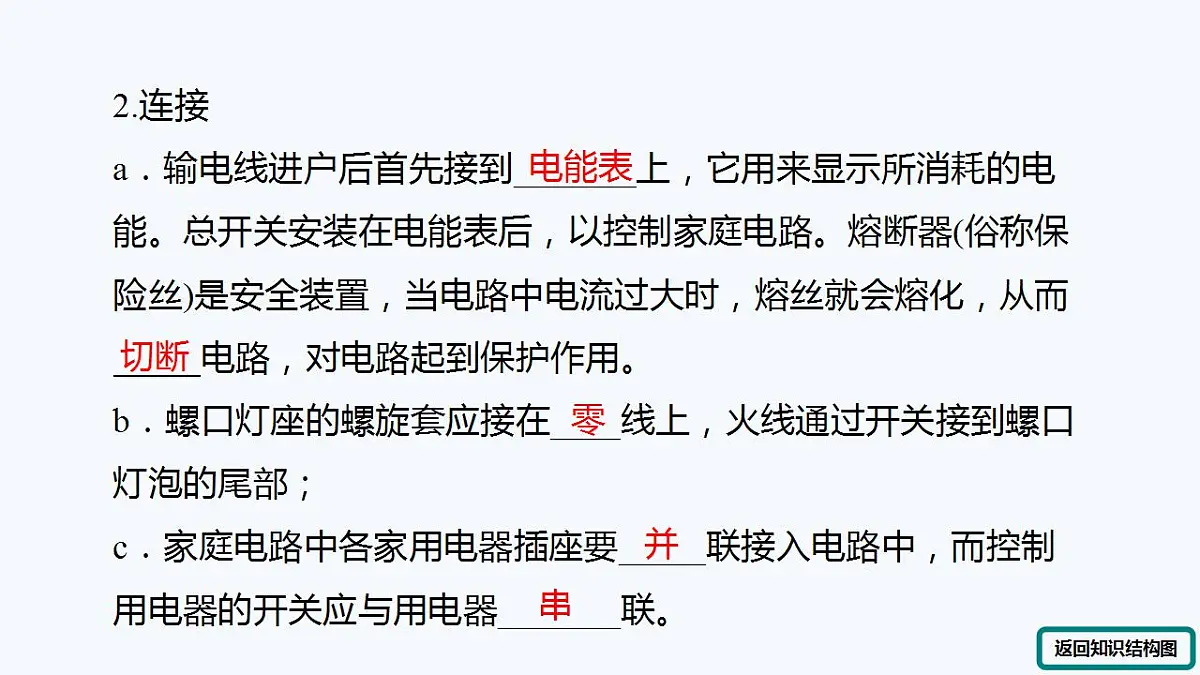

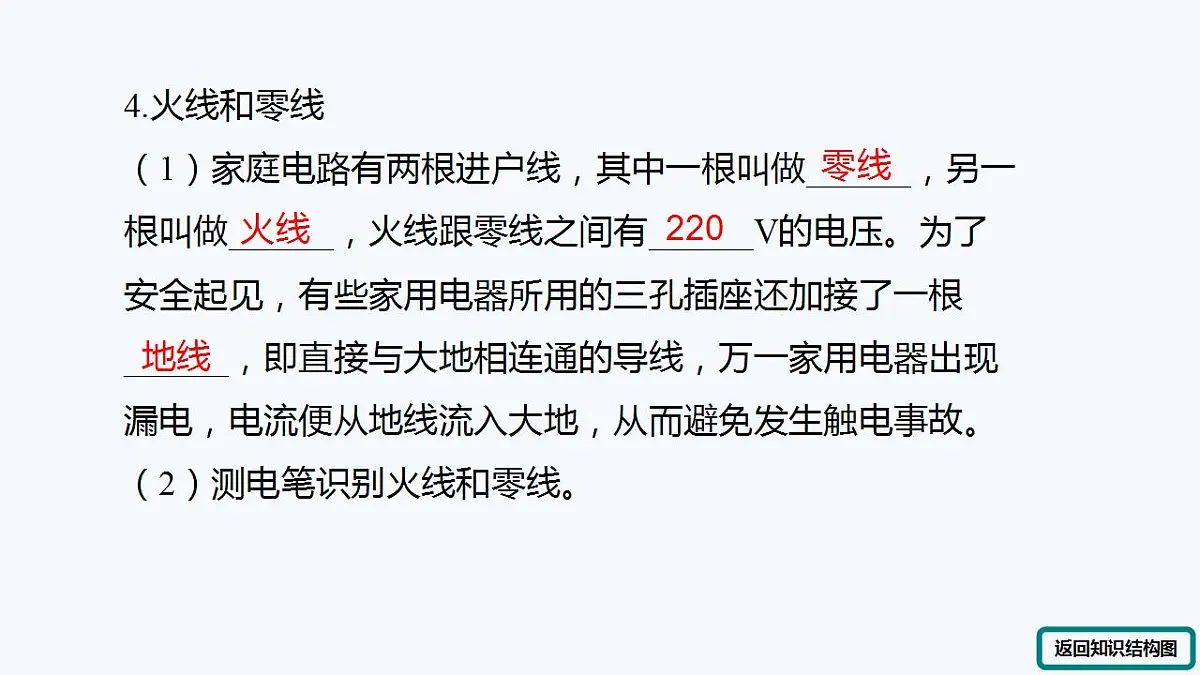

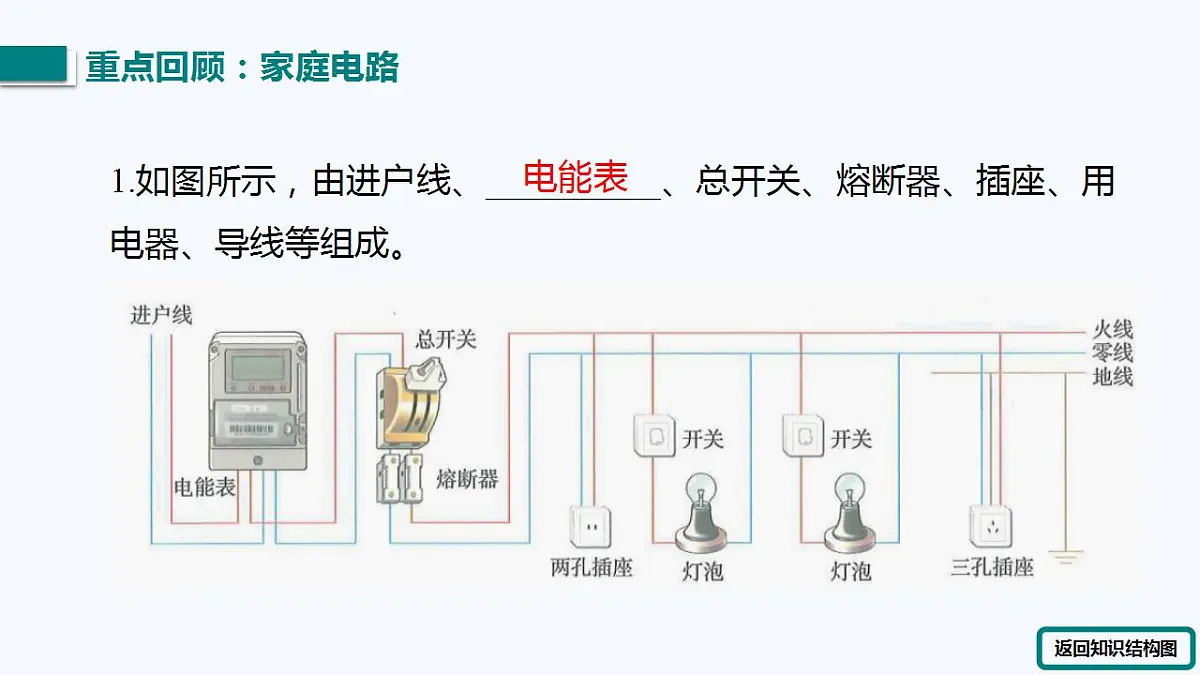

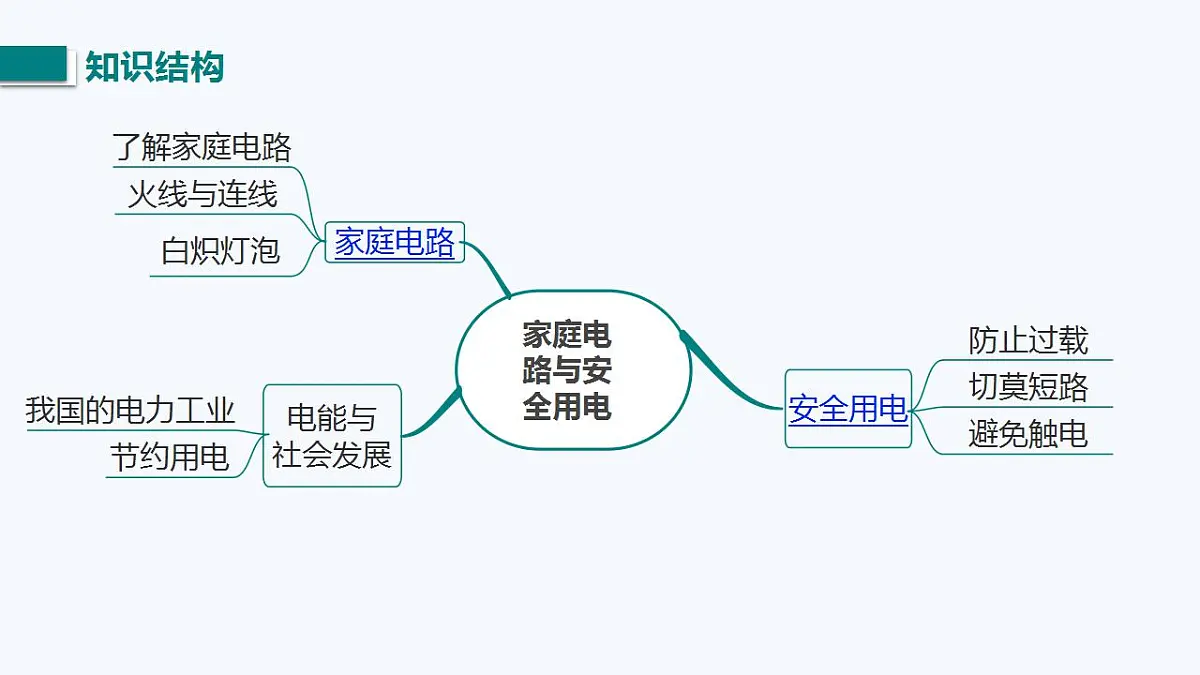

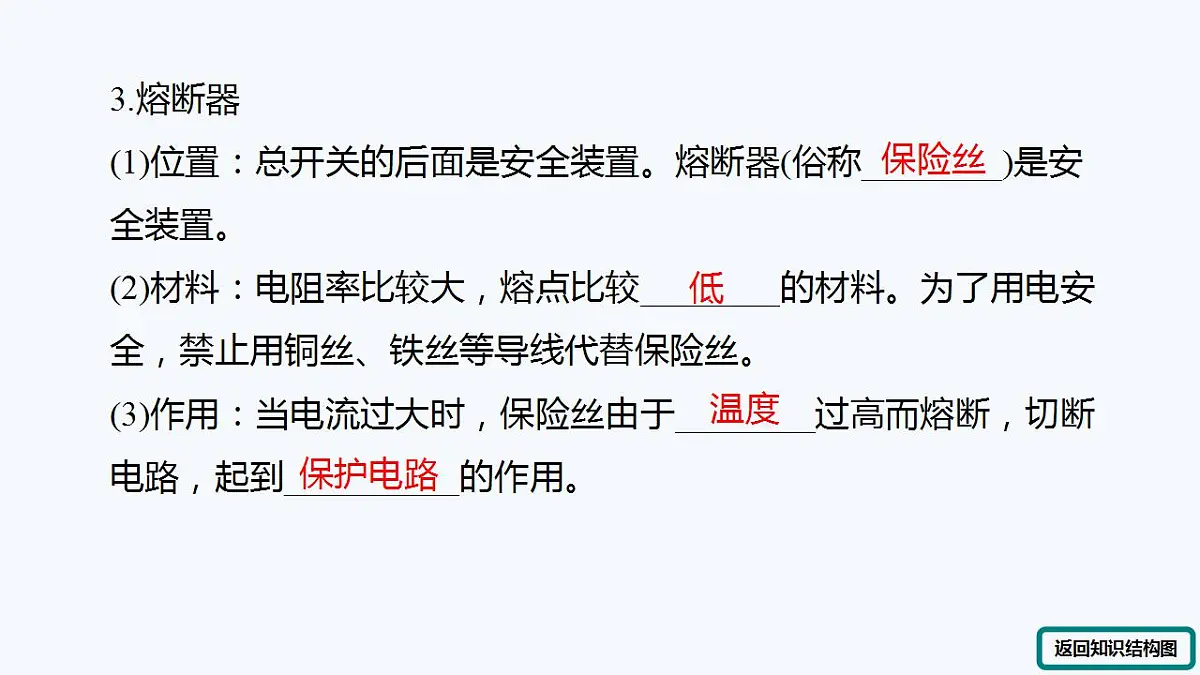

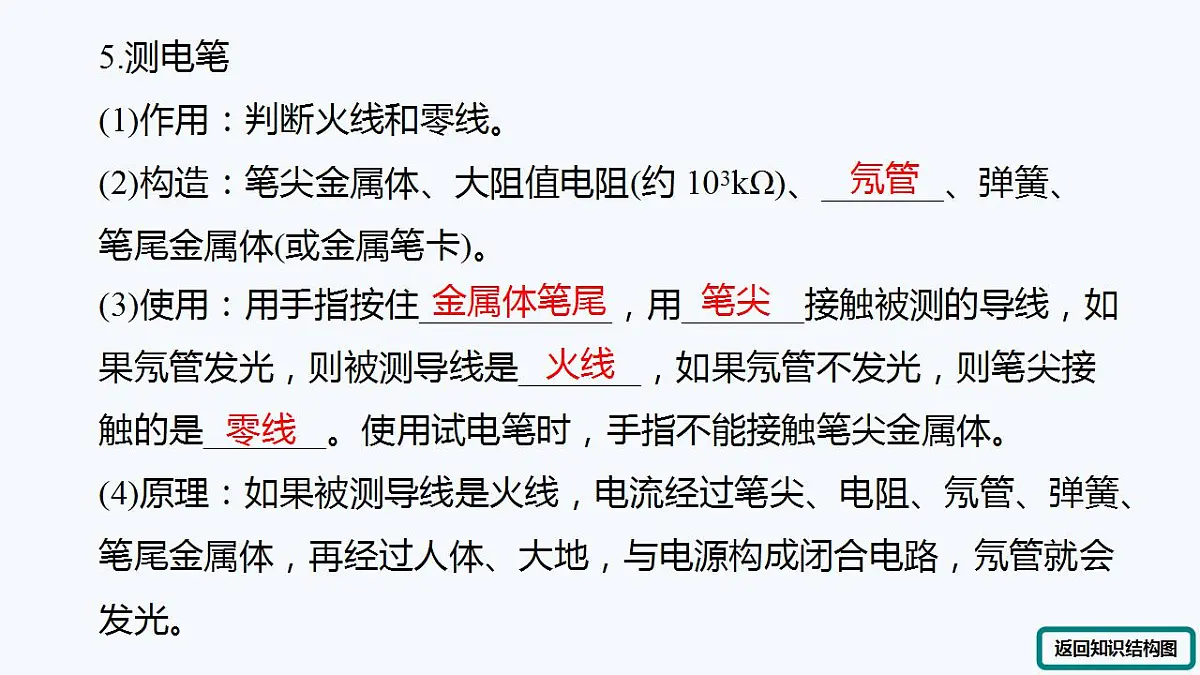

第十八章小结与复习第十八章 家庭电路与安全用电家庭电路与安全用电1.如图所示，由进户线、__________、总开关、熔断器、插座、用电器、导线等组成。电能表返回知识结构图2.连接a．输电线进户后首先接到_______上，它用来显示所消耗的电能。总开关安装在电能表后，以控制家庭电路。熔断器(俗称保险丝)是安全装置，当电路中电流过大时，熔丝就会熔化，从而 电路，对电路起到保护作用。b．螺口灯座的螺旋套应接在____线上，火线通过开关接到螺口灯泡的尾部； c．家庭电路中各家用电器插座要_____联接入电路中，而控制用电器的开关应与用电器_______联。电能表零并串返回知识结构图切断3.熔断器(1)位置：总开关的后面是安全装置。熔断器(俗称________)是安全装置。(2)材料：电阻率比较大，熔点比较________的材料。为了用电安全，禁止用铜丝、铁丝等导线代替保险丝。 (3)作用：当电流过大时，保险丝由于________过高而熔断，切断电路，起到__________的作用。 保险丝温度保护电路低返回知识结构图(4)空气开关：空气开关安装在电能表后，当电路中发生______、______等异常情况时，空气开关会自动断开，从而切断电路，保证了用电的安全。过载短路返回知识结构图4.火线和零线（1）家庭电路有两根进户线，其中一根叫做______，另一根叫做______，火线跟零线之间有______V的电压。为了安全起见，有些家用电器所用的三孔插座还加接了一根______，即直接与大地相连通的导线，万一家用电器出现漏电，电流便从地线流入大地，从而避免发生触电事故。（2）测电笔识别火线和零线。火线零线地线返回知识结构图2205.测电笔(1)作用：判断火线和零线。(2)构造：笔尖金属体、大阻值电阻(约 103kΩ)、_______、弹簧、笔尾金属体(或金属笔卡)。 (3)使用：用手指按住___________，用_______接触被测的导线，如果氖管发光，则被测导线是_______，如果氖管不发光，则笔尖接触的是_______。使用试电笔时，手指不能接触笔尖金属体。 (4)原理：如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧、笔尾金属体，再经过人体、大地，与电源构成闭合电路，氖管就会发光。金属体笔尾笔尖火线零线返回知识结构图氖管例1 如图是某家庭电路的一部分，下列说法正确的是(　　)A. 电冰箱接入三孔插座后电灯与电冰箱是串联B. 电冰箱接入三孔插座能使电冰箱金属外壳接地C. 若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙 处应装开关D. 断开开关S时，站在地上的 人接触A点或B点都不会触电B×用电器之间是并联√开关接火线，电灯接零线×人接触火线，与地面形成闭合电路，会触电（单线触电）与零线接触不会触电×例2 小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起，如甲图所示）安装在新房里，乙图为从正面观察的部分接线示意图，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座方便其他电器使用。为保证安全，灯泡与插座并联，火线必须通过开关连接到灯泡例3 如图所示是测电笔的构造示意图。请说明图中各部分的名称，a：______，b：______；图中甲、乙、丙三种测电笔的握法中，_____是错误的。电阻氖管甲使用测电笔时，手指不能接触笔尖金属体1.__________(1)大功率用电器的使用导致总功率过大。(2)多个用电器同时使用导致总功率过大。2.__________(1)改装电路时不小心使火线和零线直接连通导致短路。(2)电线绝缘皮破损或老化导致短路 。切莫短路防止过载返回知识结构图（1）电压越高越危险a.对人体安全的电压是不高于______V。 b.我国家庭电路的电压是________ V。 c.工厂用的动力电路的电压是________V。 36220380返回知识结构图3.避免触电(2)常见的触电类型a.双线触电：人体同时接触火线、__________触电； b.单线触电：人体同时接触______ 、大地触电； c.______ 触电：高压带电体会在周围形成强大的电场，当人靠得很近时，容易发生______触电； d.____________触电：如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电事故。火线电弧电弧跨步电压零线返回知识结构图（3）安全用电原则a.________低压带电体，________高压带电体。b.更换灯泡、搬动电器前应______电源开关。c.不弄湿用电器，不损坏________ 。 d.保险装置、插座、导线、家用电器等达到使用寿命应_________ 。 不接触不靠近断开绝缘层及时更换返回知识结构图例1 图中是一些人在生活用电中的几种做法，其中正确的是（ ）B例2 “创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项应抢答“对”的是(　　)A. 用湿毛巾擦拭正在发光的台灯B. 开关连接在零线和用电器之间C. 保险丝烧断后最好用铜丝替代D. 家用电器金属外壳一定要接地D1. 关于安全用电，下列说法正确的是(　　)A. 更换灯泡前应断开电源开关B. 使用绝缘皮破损的电线供电C. 在高压输电线附近放风筝D. 用湿抹布擦发光的灯泡A2.“节能减排”从我做起、从生活中的小事做起。小明提出了节约用电的如下建议，其中科学可行的是（　　）A．楼道照明灯保持24小时常亮B．夏季把空调的温度调得更低一些C．家用电视机日夜处于待机状态D．用电灯照明时，选新型节能灯D3. 小雨家里的电灯正常使用。当他打开额定功率为5 W的台灯时，室内电灯全部熄灭且照明电路的空气开关断开。发生这种现象的原因可能是(　　)A. 台灯的功率过大B. 同时使用的用电器过多C. 台灯处发生短路D. 台灯处发生断路C4. 关于家庭电路和安全用电，下列说法正确的是(　　)A. 所有家用电器的外壳都需要接地B. 家庭电路中各个用电器都是串联的C. 使用测电笔判断哪条导线是火线时，手要按住笔尾金属体D. 若空气开关“跳闸”，一定是电路中出现了短路C5. 小天同学想在家里安装一盏照明灯，安装了如图所示的电路。当他闭合开关S，发现电灯L不亮，用测电笔分别测试插座的a、b两插孔时，测电笔的氖管都发光，则电路的（　　）A．火线断路 B．零线断路C．灯泡断路 D．灯泡短路B
