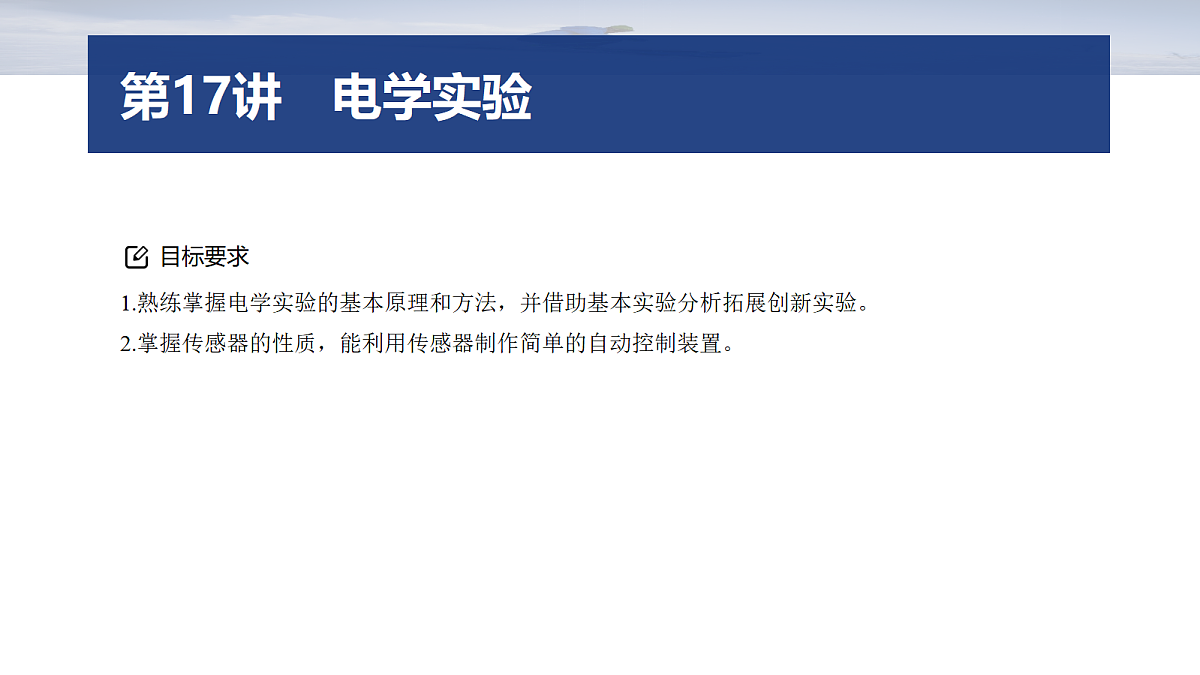

2026高三二轮复习物理课件第一篇　专题六　第17讲　电学实验_含解析

这是一份2026高三二轮复习物理课件第一篇　专题六　第17讲　电学实验_含解析，共83页。PPT课件主要包含了内容索引，专题强化练，考点一，以测电阻为核心的实验，传感器的应用，2×10-6，8×10-4，考点二，指针定位螺丝，答案见解析图等内容，欢迎下载使用。

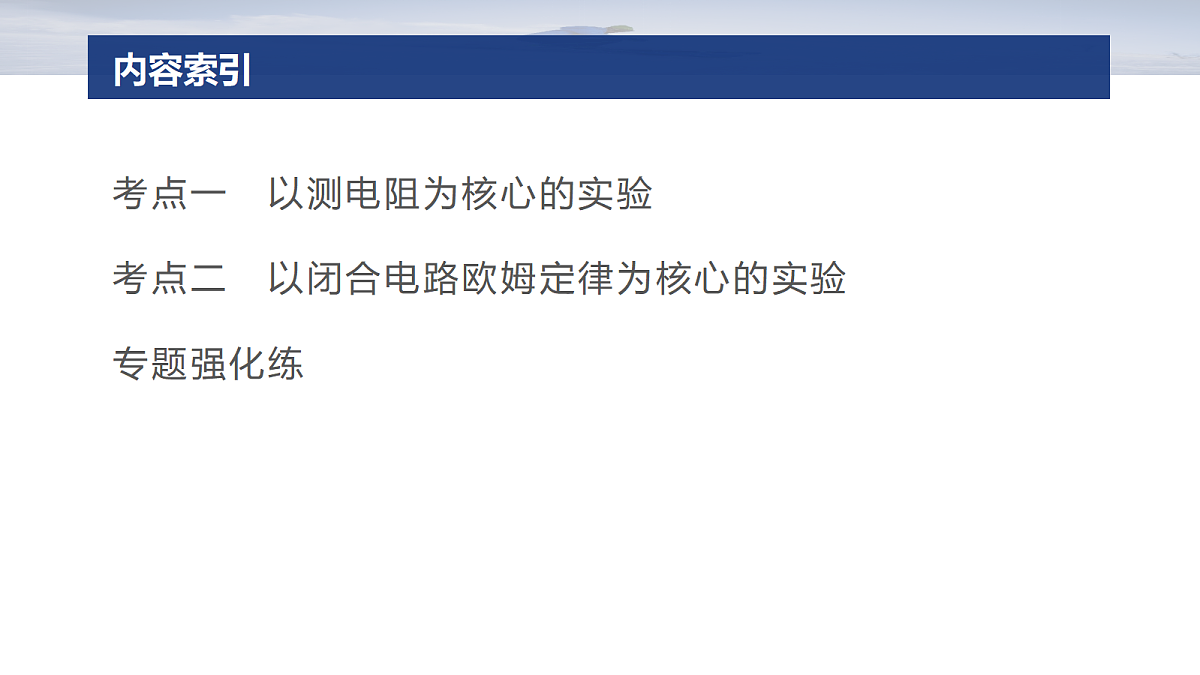

考点二　以闭合电路欧姆定律为核心的实验

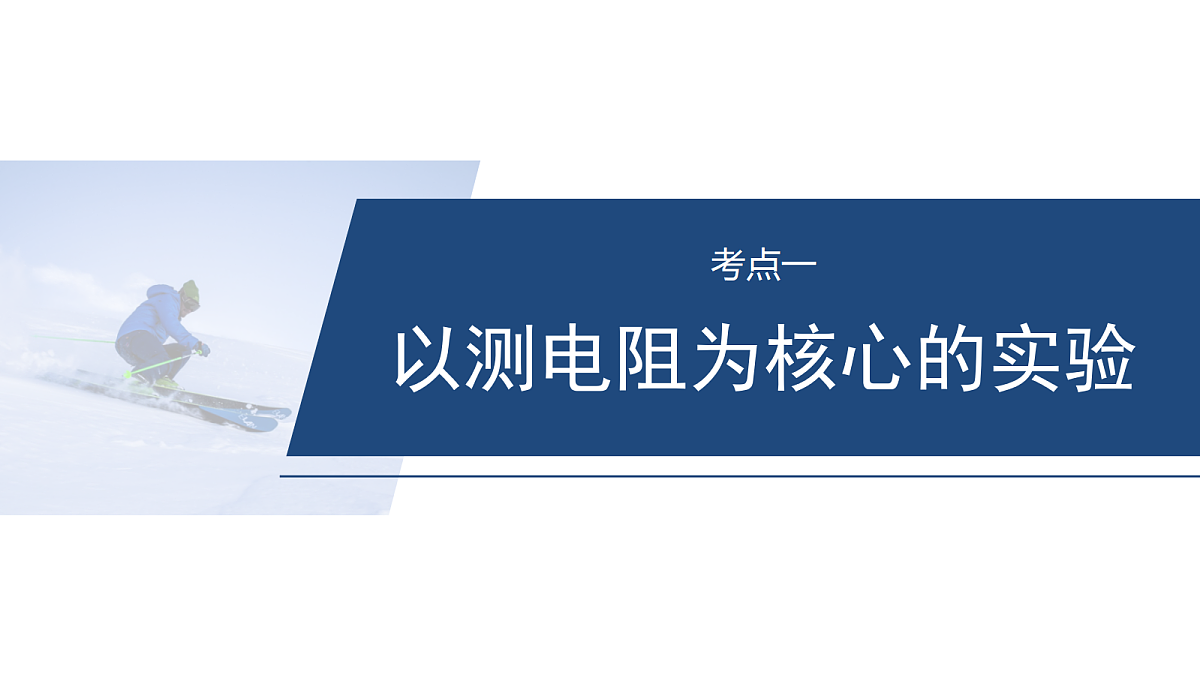

考点一　以测电阻为核心的实验

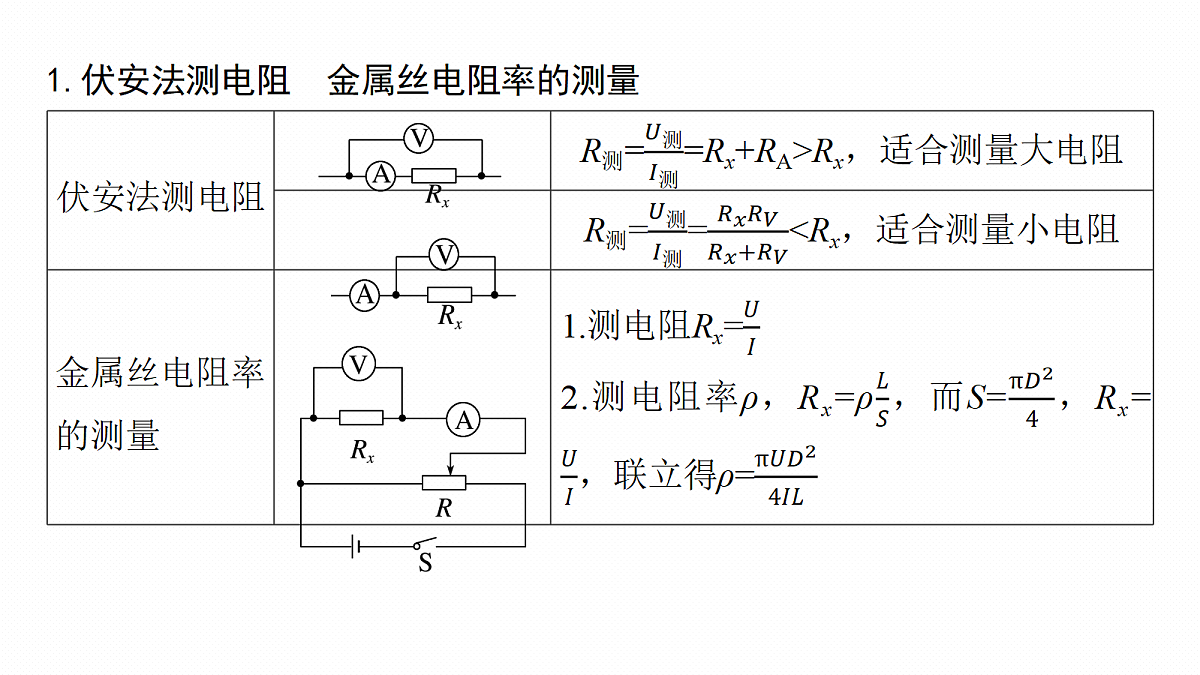

1.伏安法测电阻　金属丝电阻率的测量

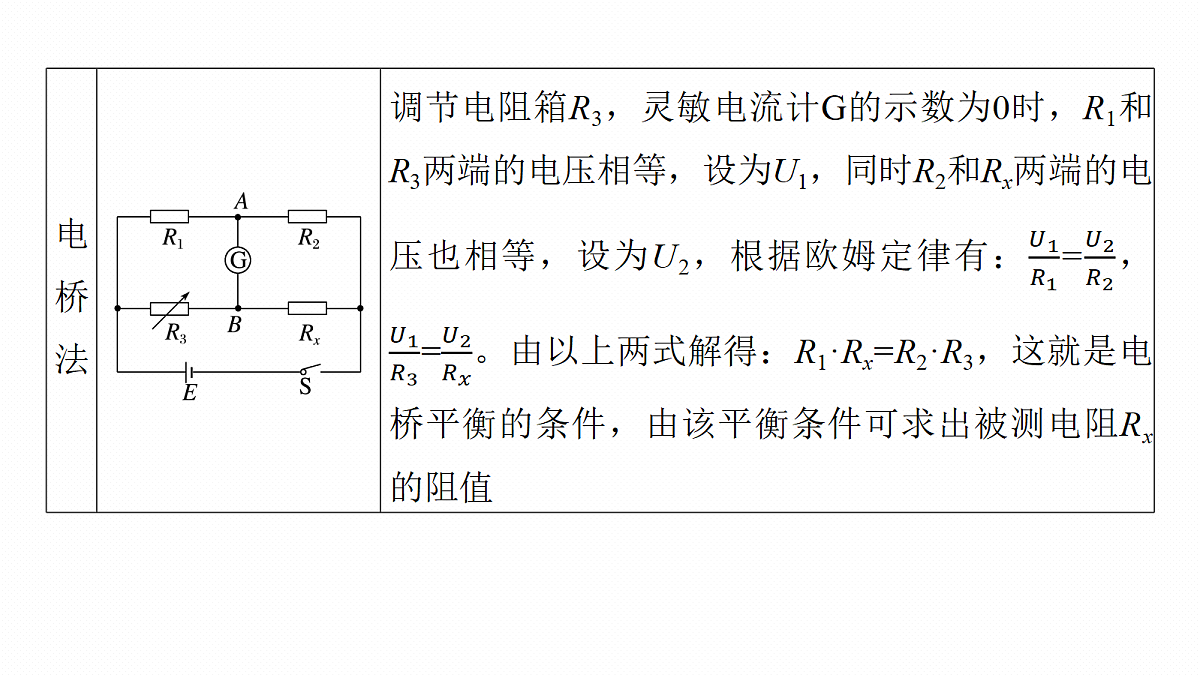

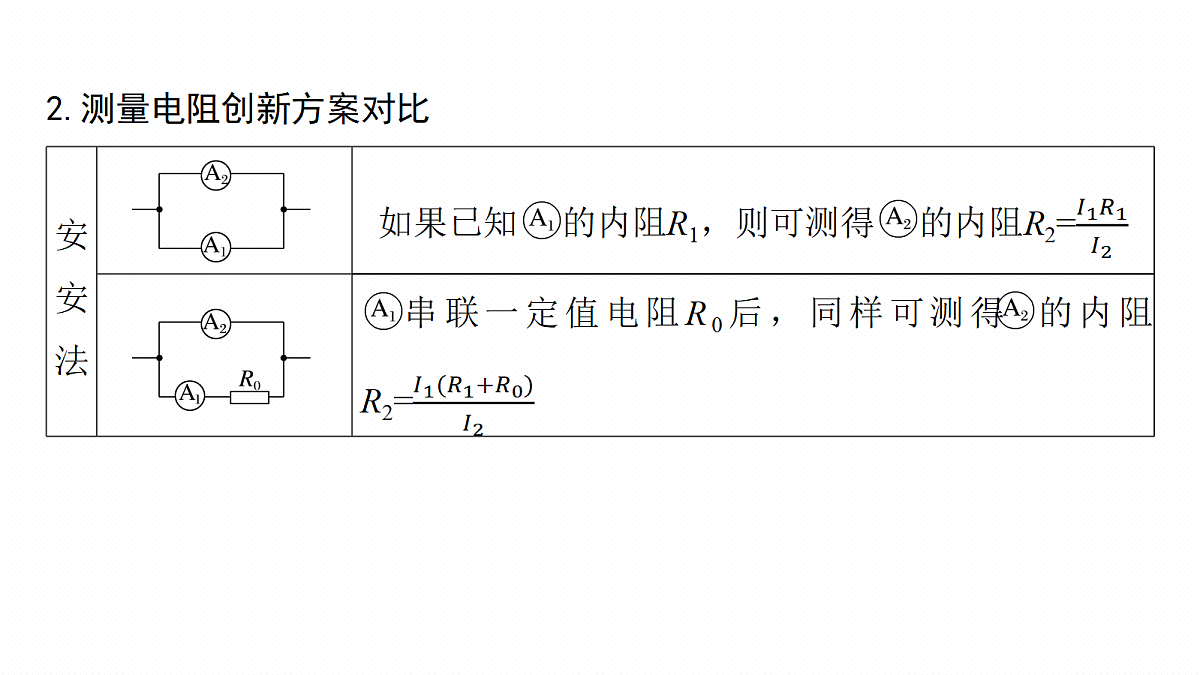

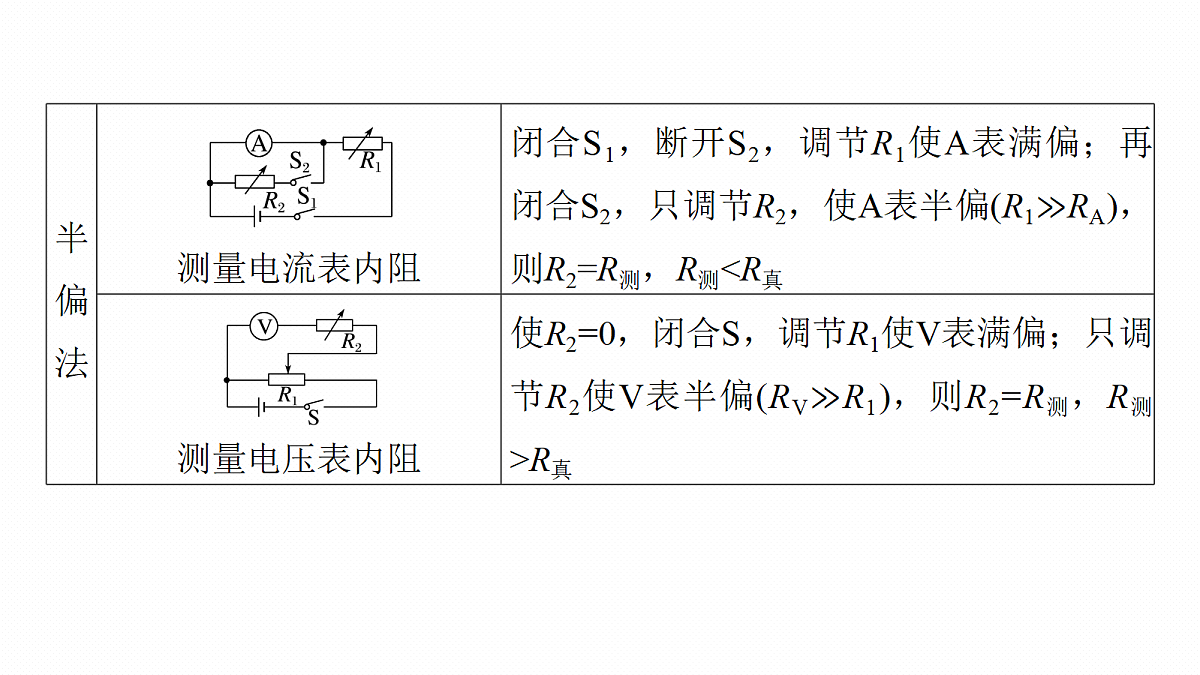

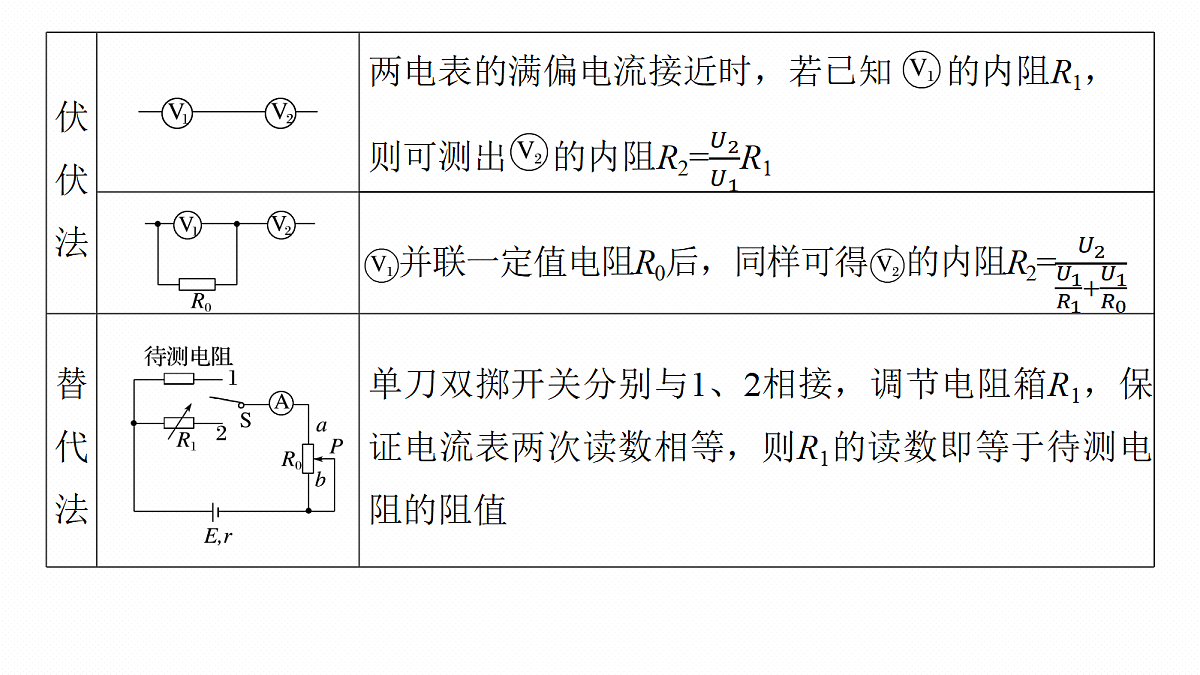

2.测量电阻创新方案对比
　 (2024·山东卷·14)某学习小组对两种型号铅笔芯的电阻率进行测量。实验器材如下：学生电源(输出电压0~16 V)滑动变阻器(最大阻值10 Ω，额定电流2 A)；电压表V(量程3 V，内阻未知)；电流表A(量程3 A，内阻未知)；待测铅笔芯R(X型号、Y型号)；游标卡尺，螺旋测微器，开关S，单刀双掷开关K，导线若干。
回答以下问题：(1)使用螺旋测微器测量铅笔芯直径，某次测量结果如图甲所示，该读数为　　　　 mm；
(2)把待测铅笔芯接入图乙所示电路，闭合开关S后，将滑动变阻器滑片由最右端向左调节到合适位置，将单刀双掷开关K分别掷到1、2端，观察到电压表示数变化比电流表示数变化更明显，则测量铅笔
芯电阻时应将K掷到　　(填“1”或“2”)端；
(3)正确连接电路，得到Y型号铅笔芯I-U图像如图丙所示，求得电阻RY=　　　 Ω(保留3位有效数字)；采用同样方法得到X型号铅笔芯的电阻为1.70 Ω；
(4)使用游标卡尺测得X、Y型号铅笔芯的长度分别为40.68 mm、60.78 mm，使用螺旋测微器测得X、Y型号铅笔芯直径近似相等，则X型号铅笔芯的电阻率　　　(填“大于”或“小于”)Y型号铅笔芯的电阻率。
　 (2024·四川雅安市三模)某实验小组为了测量某电压表V的内阻，他们找到如下实验器材：学生直流电源E电阻箱R(最大阻值9 999 Ω)标准电压表V0滑动变阻器R1(最大阻值50 Ω)滑动变阻器R2(最大阻值500 Ω)开关、导线若干
(1)他们设计了如图甲所示实验电路图，滑动变阻器应选择　 　(填“R1”或“R2”)。
(2)正确连接电路后，调节滑动变阻器滑片至最　　端(填“左”或“右”)，电阻箱阻值调为　　(填“零”或“最大值”)；闭合开关，调节滑动变阻器使电压表满偏；保持滑动变阻器滑片位置不动，调节电阻箱阻值，使电
压表半偏，此时电阻箱示数如图乙所示，则可认为电压表内阻为　　 Ω。
(3)该实验存在系统误差，电压表实际内阻应　　　此时电阻箱阻值(填“大于”“小于”或“等于”)；为了得到更准确的内阻值，他们设计了如图丙所示电路，正确连接电路后，调节电阻箱阻值为某一固定值R0，当待测电
压表V的示数为U时，标准电压表V0示数为U0，调节滑动变阻器，测得多组U、U0的数值，以U0为纵坐标，U为横坐标，画出U0-U图像是斜率为k的直线，则待测电压表的内阻为　　　　(用k、R0表示)。
　 (九省联考·河南·23)学生小组用放电法测量电容器的电容，所用器材如下：电池(电动势3 V，内阻不计)；待测电容器(额定电压5 V，电容值未知)；微安表(量程200 μA，内阻约为1 kΩ)；滑动变阻器R(最大阻值为20 Ω)；
电阻箱R1、R2、R3、R4(最大阻值均为9 999.9 Ω)；定值电阻R0(阻值为5.0 kΩ)；单刀单掷开关S1、S2，单刀双掷开关S3；计时器；导线若干。(1)小组先测量微安表内阻，按图(a)连接电路。
(2)为保护微安表，实验开始前S1、S2断开，滑动变阻器R的滑片应置于　　(填“左”或“右”)端。将电阻箱R1、R2、R3的阻值均置于1 000.0 Ω，滑动变阻器R的滑片置于适当位置。保持R1、R3阻值不变，
反复调节R2，使开关S2闭合前后微安表的示数不变，则P、Q两点的电势______(填“相等”或“不相等”)。记录此时R2的示数为1 230.0 Ω，则微安表的内阻为　　　　 Ω。
(3)按照图(b)所示连接电路，电阻箱R4阻值调至615.0 Ω，将开关S3掷于位置1，待电容器充电完成后，再将开关S3掷于位置2，
记录微安表电流I随时间t的变化情况，得到如图(c)所示的图像。当微安表的示数为100 μA时，通过电阻R0的电流是　　　 μA。
(4)图(c)中每个最小方格面积所对应的电荷量为　　　　　 _________C(保留两位有效数字)。某同学数得曲线下包含150个这样的小方格，则电容器的电容为　　　　　 F(保留两位有效数字)。
以闭合电路欧姆定律为核心的实验
　 (2024·贵州安顺市二模)多用电表是一种多功能仪表，可测量直流电流、直流电压、交流电压、电阻等物理量。(1)指针式多用电表使用前应该调整　　　　 　(填“欧姆调零旋钮”“指针定位螺丝”或“选择开关”)，使指针指到零刻度。
(2)现用该多用电表测某定值电阻的阻值，把选择开关旋转到“×1k”位置，指针指到“m”处，由于误差较大，应选择合适倍率重新测量，选择合适倍率后，　　　(填“要”或“不要”)
重新进行欧姆调零。正确操作后，指针指到“n”处，则该电阻的阻值为_______Ω。
(3)图乙是某同学设计的多用电表测电阻的欧姆调零原理图，电池的正极应接　　(填“红”或“黑”)表笔。图中G为表头，量程为100 μA，内阻Rg=4 kΩ，滑动变阻器的最大阻值RT=1 kΩ，两表笔短接，通过调节a、b间的触点，使G满偏。已知R2=2 kΩ，电池电动势为1.50 V(电池内阻可忽略)，触点在a端时G满偏，则R1=　　　 Ω。
　 (2023·湖北卷·12)某实验小组为测量干电池的电动势和内阻，设计了如图(a)所示电路，所用器材如下：电压表(量程0~3 V，内阻很大)；电流表(量程0~0.6 A)；电阻箱(阻值0~999.9 Ω)；干电池一节、开关一个和导线若干。(1)根据图(a)，完成图(b)中的实物图连线。
(2)调节电阻箱到最大阻值，闭合开关。逐次改变电阻箱的电阻，记录其阻值R、相应的电流表示数I和电压表示数U。根据记录数据作出的U-I图像如图(c)所示，则干电池的电动势为　　　　 V(保留3位有效数字)、内阻为　 　 Ω(保留2位有效数字)。
(4)由于电压表内阻不是无穷大，本实验干电池内阻的测量值　　　　(填“偏大”或“偏小”)。
(3)同学们对实验结果进行了误差分析，发现将两个图像综合利用，就可以避免由于电压表分流和电流表分压带来的系统误差。已知图像乙和丙的纵轴截距分别为b1、b2，斜率
分别为k1、k2，则利用丙图可求得电源的电动势E=　 　，再结合乙图可求内阻r。
(1)2×10-4　(2)15.0　(3)2　(4)4.7×103　5.2
1.(2024·广西卷·12)某同学为探究电容器充、放电过程，设计了图甲实验电路。器材如下：电容器，电源E(电动势6 V，内阻不计)，电阻R1=400.0 Ω，电阻R2=200.0 Ω，电流传感器，开关S1、S2，导线若干。实验步骤如下：
(1)断开S1、S2，将电流传感器正极与a节点相连，其数据采样频率为 5 000 Hz，则采样周期为　　　　 s；
(2)闭合S1，电容器开始充电，直至充电结束，得到充电过程的I-t曲线如图乙，由图乙可知开关S1闭合瞬间流经电阻R1的电流为　　　 mA(结果保留3位有效数字)；
(3)保持S1闭合，再闭合S2，电容器开始放电，直至放电结束，则放电结束后电容器两极板间电压为_____V；
(4)实验得到放电过程的I-t曲线如图丙，I-t曲线与坐标轴所围面积对应电容器释放的电荷量为0.018 8 C，则电容器的电容C为　　　　 μF。图丙中I-t曲线与横坐标、直线t=1 s所围面积对应电容器释放的电荷量为0.003 8 C，则t=1 s时电容器两极板间电压为____V(结果保留2位有效数字)。
2.(2024·浙江1月选考·16Ⅲ)在探究热敏电阻的特性及其应用的实验中，测得热敏电阻Rt在不同温度时的阻值如下表：
某同学利用上述热敏电阻Rt、电动势E=3 V(内阻不计)的电源、定值电阻R(阻值有3 kΩ、5 kΩ、12 kΩ三种可供选择)、控制开关和加热系统，设计了A、B、C三种电路。因环境温度低于20 ℃，现要求将室内温度控制在20~28 ℃范围，且1、2两端电压大于2 V，控制开关开启加热系统加热，则应选择的电路是　　，定值电阻R的阻值应选　　 kΩ，1、2两端的电压小于　　　 V时，自动关闭加热系统(不考虑控制开关对电路的影响)。
3.(2023·全国乙卷·23)一学生小组测量某金属丝(阻值约十几欧姆)的电阻率。现有实验器材：螺旋测微器、米尺、电源E、电压表(内阻非常大)、定值电阻R0(阻值10.0 Ω)、
滑动变阻器R、待测金属丝、单刀双掷开关K、开关S、导线若干。图(a)是学生设计的实验电路原理图。完成下列填空：(1)实验时，先将滑动变阻器R接入电路的电阻调至最大，闭合S。
(2)将K与1端相连，适当减小滑动变阻器R接入电路的电阻，此时电压表读数记为U1，然后将K与2端相连，此时电压表读数记为U2。由此得到流过待测金属丝的电流I=
　　 　，金属丝的电阻r=　　　　。(结果均用R0、U1、U2表示)
(3)继续微调R，重复(2)的测量过程，得到多组测量数据，如下表所示：
(4)利用上述数据，得到金属丝的电阻r=14.2 Ω。
(5)用米尺测得金属丝长度L=50.00 cm。用螺旋测微器测量金属丝不同位置的直径，某次测量的示数如图(b)所示，该读数为d=　　　　 mm。多次测量后，得到直径的平均值恰好与d相等。
(6)由以上数据可得，待测金属丝所用材料的电阻率ρ=　　　×10-7 Ω·m。(保留2位有效数字)
4.(2024·新课标卷·23)学生实验小组要测量量程为3 V的电压表V的内阻RV。可选用的器材有：多用电表，电源E(电动势5 V)，电压表V1(量程5 V，内阻约3 kΩ)，定值电阻R0(阻值为800 Ω)，滑动变阻器R1(最大阻值50 Ω)，滑动变阻器R2(最大阻值5 kΩ)，开关S，导线若干。完成下列填空：(1)利用多用电表粗测待测电压表的内阻。首先应　　　(把下列实验步骤前的字母按正确操作顺序排列)； A.将红、黑表笔短接B.调节欧姆调零旋钮，使指针指向零欧姆C.将多用电表选择开关置于欧姆挡“×10”位置
再将多用电表的红、黑表笔分别与待测电压表的____________(填“正极、负极”或“负极、正极”)相连，欧姆表的指针位置如图(a)中虚线Ⅰ所示。为了减少测量误差，应将选择开关旋转到欧姆挡______(填“×1”“×100”或“×1k”)位置，重
新调节后，测量得到指针位置如图(a)中实线Ⅱ所示，则实验小组测得到的该电压表内阻为　　 kΩ(结果保留1位小数)；
(2)为了提高测量精度，他们设计了如图(b)所示的电路，其中滑动变阻器应选　　　(填“R1”或“R2”)，闭合开关S前，滑动变阻器的滑片应置于　　　(填“a”或“b”)端；
(3)闭合开关S，滑动变阻器滑片滑到某一位置时，电压表V1、待测电压表的示数分别为U1、U，则待测电压表内阻RV=　　　　(用U1、U和R0表示)；
(4)测量得到U1=4.20 V，U=2.78 V，则待测电压表内阻RV=　　　 kΩ(结果保留3位有效数字)。
5.(2024·黑吉辽·11)某探究小组要测量电池的电动势和内阻。可利用的器材有：电压表、电阻丝、定值电阻(阻值为R0)、金属夹、刻度尺、开关S、导线若干。他们设计了如图所示的实验电路原理图。
(1)实验步骤如下：①将电阻丝拉直固定，按照图(a)连接电路，金属夹置于电阻丝的　　(填“A”或“B”)端； ②闭合开关S，快速滑动金属夹至适当位置并记录电压表示数U，断开开关S，记录金属夹与B端的距离L；
③多次重复步骤②，根据记录的若干组U、L的值，作出图(c)中图线Ⅰ；④按照图(b)将定值电阻接入电路，多次重复步骤②，再根据记录的若干组U、L的值，作出图(c)中图线Ⅱ。
(2)由图线得出纵轴截距为b，则待测电池的电动势E=　　。
6.(2023·湖南卷·12)某探究小组利用半导体薄膜压力传感器等元件设计了一个测量微小压力的装置，其电路如图(a)所示，R1、R2、R3为电阻箱，RF为半导体薄膜压力传
感器，C、D间连接电压传感器(内阻无穷大)。(1)先用欧姆表“×100”挡粗测RF的阻值，示数如图(b)所示，对应的读数是　　　　 Ω；
(2)适当调节R1、R2、R3，使电压传感器示数为0，此时，RF的阻值为　　　　(用R1、R2、R3表示)；
(3)依次将0.5 g的标准砝码加载到压力传感器上(压力传感器上所受压力大小等于砝码重力大小)，读出电压传感器示数U，所测数据如下表所示：
根据表中数据在图(c)上描点，绘制U-m关系图线；
(4)完成前面三步的实验工作后，该测量微小压力的装置即可投入使用。在半导体薄膜压力传感器上施加微小压力F0，电压传感器示数为200 mV，则F0大小是　　 　　 N(重力加速度取9.8 m/s2，保留2位有效数字)；
