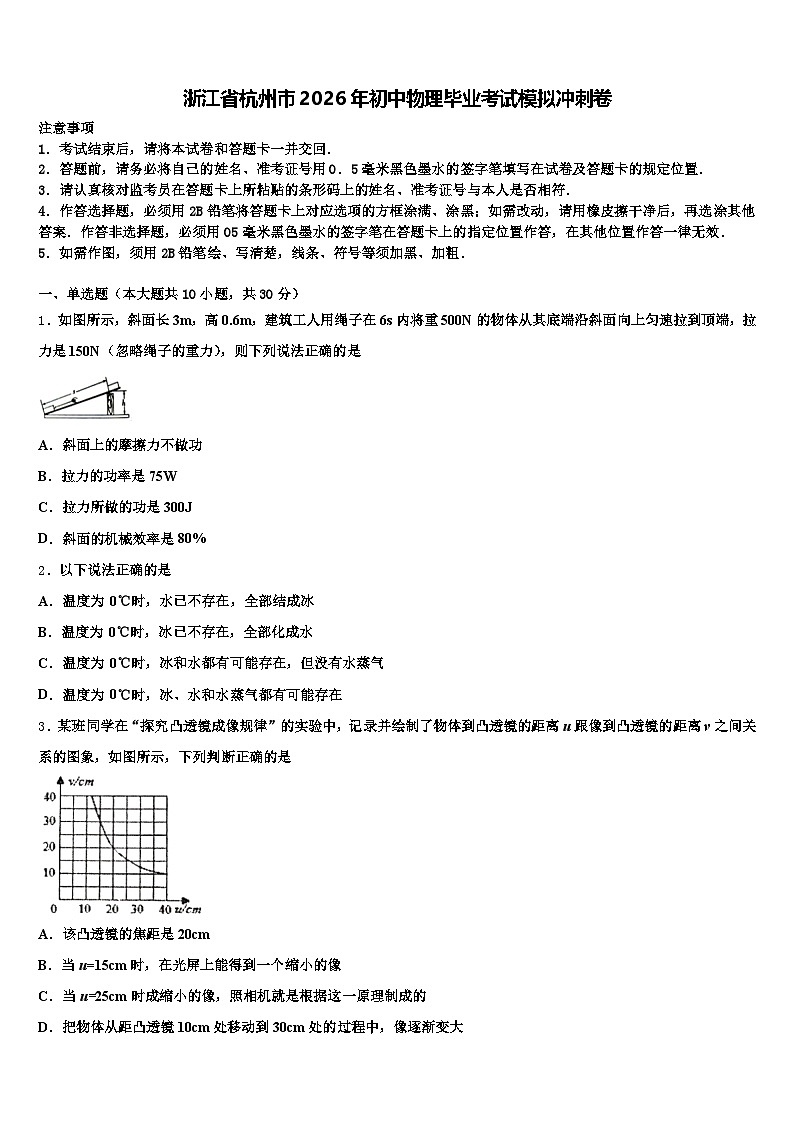

浙江省杭州市2026年初中物理毕业考试模拟冲刺卷（含答案解析）

这是一份浙江省杭州市2026年初中物理毕业考试模拟冲刺卷（含答案解析），共20页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单选题（本大题共10小题，共30分）
1．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力），则下列说法正确的是
A．斜面上的摩擦力不做功
B．拉力的功率是75W
C．拉力所做的功是300J
D．斜面的机械效率是80%
2．以下说法正确的是
A．温度为 0℃时，水已不存在，全部结成冰
B．温度为 0℃时，冰已不存在，全部化成水
C．温度为 0℃时，冰和水都有可能存在，但没有水蒸气
D．温度为 0℃时，冰、水和水蒸气都有可能存在
3．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是
A．该凸透镜的焦距是20cm
B．当u=15cm时，在光屏上能得到一个缩小的像
C．当u=25cm时成缩小的像，照相机就是根据这一原理制成的
D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变大

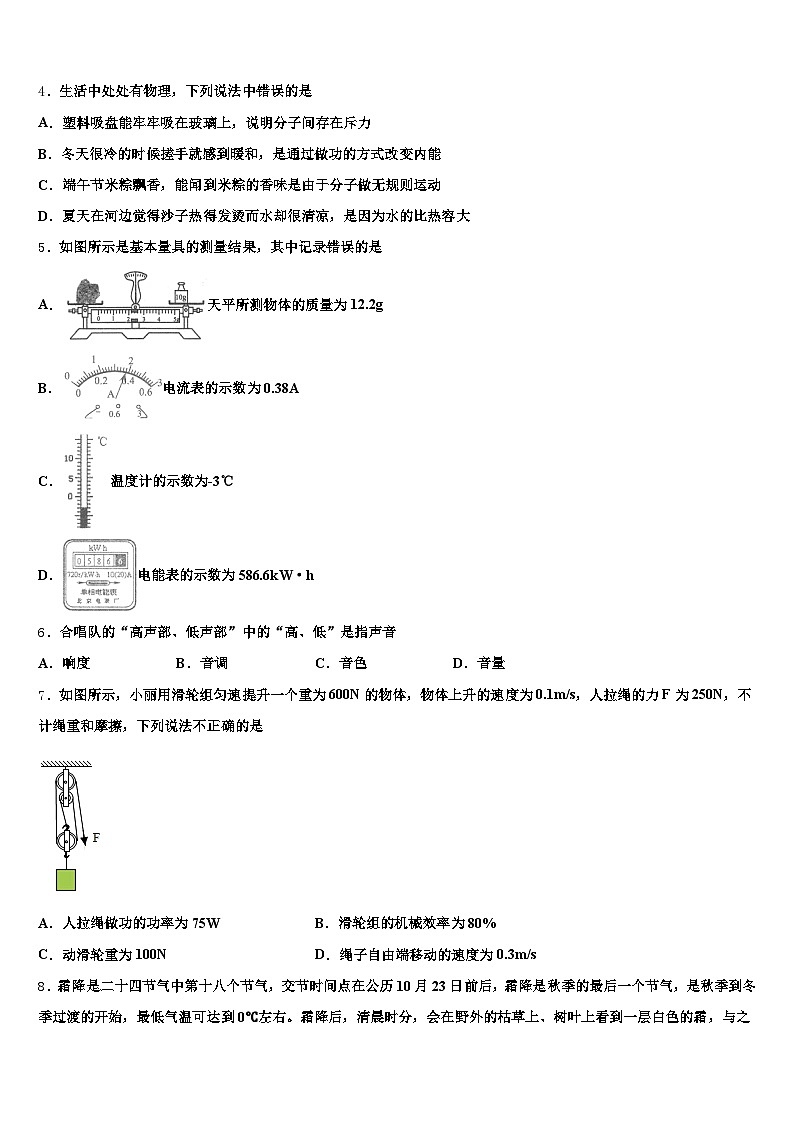

4．生活中处处有物理，下列说法中错误的是
A．塑料吸盘能牢牢吸在玻璃上，说明分子间存在斥力
B．冬天很冷的时候搓手就感到暖和，是通过做功的方式改变内能
C．端午节米粽飘香，能闻到米粽的香味是由于分子做无规则运动
D．夏天在河边觉得沙子热得发烫而水却很清凉，是因为水的比热容大
5．如图所示是基本量具的测量结果，其中记录错误的是
A．天平所测物体的质量为12.2g
B．电流表的示数为0.38A
C．温度计的示数为-3℃
D．电能表的示数为586.6kW·h
6．合唱队的“高声部、低声部”中的“高、低”是指声音
A．响度B．音调C．音色D．音量
7．如图所示，小丽用滑轮组匀速提升一个重为600N的物体，物体上升的速度为0.1m/s，人拉绳的力F为250N，不计绳重和摩擦，下列说法不正确的是
A．人拉绳做功的功率为75W B．滑轮组的机械效率为80%
C．动滑轮重为100N D．绳子自由端移动的速度为0.3m/s
8．霜降是二十四节气中第十八个节气，交节时间点在公历10月23日前后，霜降是秋季的最后一个节气，是秋季到冬季过渡的开始，最低气温可达到0℃左右。霜降后，清晨时分，会在野外的枯草上、树叶上看到一层白色的霜，与之相对应的物态变化是
A．凝华B．液化
C．凝固D．汽化

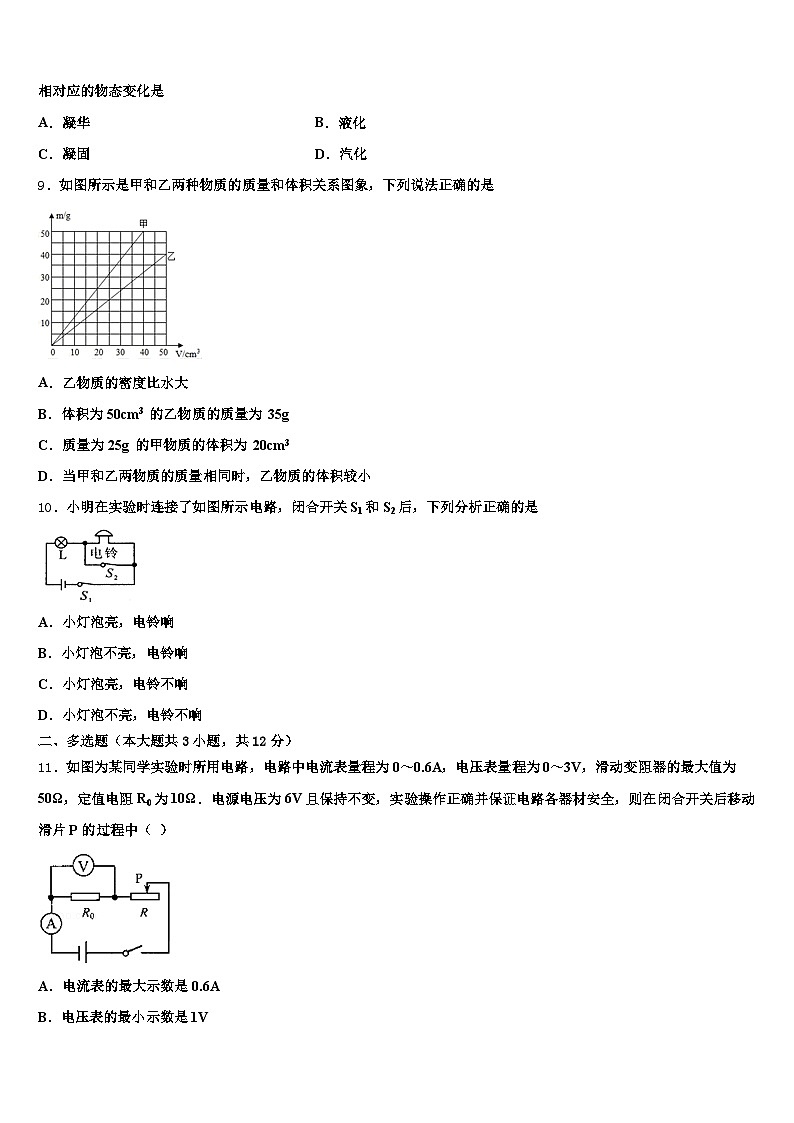

9．如图所示是甲和乙两种物质的质量和体积关系图象，下列说法正确的是
A．乙物质的密度比水大
B．体积为50cm3 的乙物质的质量为 35g
C．质量为25g 的甲物质的体积为 20cm3
D．当甲和乙两物质的质量相同时，乙物质的体积较小
10．小明在实验时连接了如图所示电路，闭合开关S1和S2后，下列分析正确的是
A．小灯泡亮，电铃响
B．小灯泡不亮，电铃响
C．小灯泡亮，电铃不响
D．小灯泡不亮，电铃不响
二、多选题（本大题共3小题，共12分）
11．如图为某同学实验时所用电路，电路中电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω．电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则在闭合开关后移动滑片P的过程中（ ）
A．电流表的最大示数是0.6A
B．电压表的最小示数是1V
C．滑动变阻器的最小功率是0.5W
D．电阻R0的最大功率是0.6W
12．图所示的电路中，R1位定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图所示，下列判断正确的是（ ）
A．R1的电阻为5Ω
B．滑动变阻器的最大电阻为10Ω
C．电路消耗的最大功率为1.8W
D．电路消耗的最小功率为1W
13．在“探究浮力的大小跟哪些因素有关”的实验中，小明用弹簧测力计、圆柱体、四个装有适量水和盐水的同样的烧杯，对浸在液体中的圆柱体所受的浮力进行了探究，实验装置和每次实验中弹簧测力计的示数如图所示．下列说法中正确的是
A．圆柱体浸没在水中受到的浮力为0.6N
B．比较图甲、丙、戊说明圆柱体受到的浮力大小与浸没在液体中的深度有关
C．比较图甲、丁、戊说明圆柱体受到的浮力大小与液体的种类有关
D．根据图中数据可计算出圆柱体的密度是1.5×103kg/m3
三、填空题（本大题共5小题，共10分）
14．在杂技表演中，人穿着软底鞋直接站立在六个鸡蛋上，鸡蛋 放在泡沫板的凹槽内，如图所示，表演过程中鸡蛋完好无损．其中包含的 物理原理是：软底鞋和泡沫板的凹槽增大了其与鸡蛋的_____，从而 使其受到的____减小来保护鸡蛋；如果表演过程中增加鸡蛋的个数，则鸡蛋受到的压强_____（选填：“变大”“变小”或“不变”）若人的总质量为 60kg，则鸡蛋受到人的压力为_______________________N，如果脚与鸡蛋 的总接触面积约为 1.2×10-3m2，此时脚对鸡蛋的压强为____________________Pa．
15．许多人习惯将手机挂在胸前或睡觉时放在枕边，其实这样是不科学的，因为手机发射出的_____会对人的心脏或大脑造成不良影响。在接听电话时，我们很容易分辨出熟悉的人的声音，这是根据声音的_____来判断的。
16．如图所示，工人利用动滑轮将沙匀速向上提升2m，已知沙重180N，动滑轮和桶总重重20N，绳重和摩擦均不计。则在此过程中工人做的有用功为_____J，该装置的机械效率为_____%，就如何提高该装置的效率提出一点建议_____。
17．阅读材料，完成填空．
流浪地球
电影《流浪地球》中，科学家们发现太阳急速衰老膨胀，短时间内包括地球在内的整个银河系都将被太阳所吞没．为了自救，人类提出一个名为“流浪地球”的大胆计划，由远方的领航者空间站负责给地球探测预警，在地球表面建造10000座单个功率为5.4×1011kW的发动机，推动地球离开太阳系，用2500年的时间奔往另外一个栖息之地．当然，这当中困难重重！
第一、地球必须摆脱太阳的吸引．出逃的第一步，让地球围绕太阳做最后转动，从近日点公转到远日点，在远日点开始挣脱太阳的吸引．
第二、离开了太阳，地表温度降低到零下80°C，为躲避地表的低温，需要用超大型斗轮式挖掘机挖出防空洞，建设地下城．
尽管《流浪地球》描述的场景，在人类历史长河中，发生的几率微乎其微，但人类命运共同体的核心价值，就是要维护人类共同的安全．中国作为当代世界中有影响力的大国，始终坚持团结各国，共同面对灾难．中国人民用自己的行动，将一个有责任、有担当的中国形象呈现在世界面前．
（1）地球在近日点向远日点运动过程中，地球的运动状态_____（选填“不变”或“改变”）．
（2）为确保在有限时间内将地下城建设好，超大型挖掘机的转动轮刀刃必须很锋利，这是通过_____的方法增大压强．
（3）离开太阳，我们周围环境将处于超低温情况，这会让许多金属和合金的电阻变为零，这种现象称为_____现象，此时这些物质将_____（选填“可以”或“不可以”）用来制作电热毯．
（4）电影中宇航员在“领航者空间站”靠_____（选填“次声波”、“超声波”或“电磁波”）与地面进行通信，说明其_____（选填“能”或“不能”）在真空中传播．
（5）若不考虑其他星球推力作用，地球表面的发动机同时全功率启动，朝同一方向推动地球，从静止开始最后运动的速度达到光速的0.005倍做匀速直线运动，此时地球受到的总推力大小为
_____N．
18．如图所示用尺快速击打最下面的棋子，棋子被击打后飞出去，上面的棋子仍然留在原处（后下落），是因为棋子具有_____。
四、计算题（本大题共3小题，共29分）
19．如图所示，电源电压恒定，小灯泡标有“3V 1.5W”的字样，R为定值电阻．闭合开关S，小灯泡正常发光：再闭合开关，电流表示数为0.6A．求：
小灯泡正常发光时的电阻；通电lmin，定值电阻R消耗的电能．
20．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变．当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A．求：
电源电压为多少？R2的阻值为多少？S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？
21．小华家有一台U额＝220V的电烤箱，接入220V电路中，开关S闭合，温控开关S1处于闭合状态，此时电烤箱处于加热状态，加热功率P＝1100W．温度升高到某一温度后温控开关S1断开，此时电烤箱处于保温状态，保温功率P1＝440W．如图所示为其电路原理图，R1、R2为电阻不变的电热丝。求：
温控开关S1断开后，电烤箱工作20min消耗的电能为多少焦耳R2的阻值；（计算结果保留一位小数）若电阻丝R2烧断，请通过计算说明能否用2根“220V 330W”的电热丝代替R2，让电烤箱恢复正常加热工作
五、作图题（本大题共2小题，共4分）
22．如图所示，一块磁铁吸附在竖直铁板上处于静止状态，请画出磁铁在竖直方向上所受力的示意图.
23．如图所示，物块A静止在斜面B上，请画出物块A对斜面B压力F和A受到的摩擦力f。
六、实验探究题（本大题共3小题，共15分）
24．在“测量小灯泡正常工作的电阻”实验中，电源电压为4.5V，小灯泡灯电压是2.5V，正常发光时电阻约为10Ω，电路图如图1所示．
（1）小明按电路图1连接实物、接通电路，电流表、电压表均有示数，无论怎样移动滑动变阻器滑片，灯泡不发光．用另一根导线的两端试触变阻器两个接线柱时，看到灯泡发光．他分析：灯不发光，可能是下列原因之一
A．灯的实际功率过小 B．灯断路 C．灯被短接 D．滑动变阻器断路
①小芳认为B、C、D这些原因不可能．请你解释为什么不可能．
B的解释: _________________________________________.
C的解释: _________________________________________.
D的解释: _________________________________________.
②检查发现：只有滑动变阻器接线出错，导线接在了_________两个接线柱上．（选填图2中的：“A”、 “B”、 “C”或“D”）
（2）按图1电路图，在图2中正确连接实物．
（_____）
（3）通过正确操作，小明判断出小灯泡正常发光，电流表和电压表的示数如下图所示．
①调节滑片时要观察________表，才能判断小灯泡是否正常发光．
②灯正常工作时的电阻为___Ω（保留一位小数）．
25．回顾实验和探究，探究并联电路的电流规律：
26．李明同学用如图所示装置做探究杠杆平衡条件的实验，图中杠杆匀质且标有均匀刻度．实验前发现右端偏高，应向_____（选填“左”“右”）端调节平衡螺母使杠杆在水平位置平衡．当杠杆水平平衡后，在左侧第2格上挂3个相同的钩码（每个钩码重0.5N），则应在右侧第3格上用弹簧测力计竖直向下拉，使杠杆在水平位置平衡，则弹簧测力计示数应为_____N．弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐_____（选填“增大”、“减小”、“不变”或者“不确定”）．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A、斜面上的摩擦力做负功；故A错误；
BC、拉力做功为：W总＝Fs＝150N×3m＝450J；功率为：P＝＝＝75W；故B正确、C错误；
D、有用功为：W有＝Gh＝500N×0.6m＝300J；故机械效率为：η＝＝×100%≈66.7%；故D错误；
2、D
【解析】
AB．规定冰水混合物的温度是0℃，因此温度为0℃时，水、冰都可以存在；故AB错误；
CD．规定冰水混合物的温度是0℃，而蒸发可以在任何温度下进行，因此温度为0℃时，冰、水和水蒸气都有可能存在，故C错误；D正确．
故选D．
3、C
【解析】
A．由图像及凸透镜成像规律知道，当u=v=20cm 时，凸透镜成倒立、等大的实像，即u=v=2f所以，凸透镜的焦距是：f=10cm，故A错误；
B．由凸透镜成像规律知道，当u=15cm时，2f＞u＞f，成倒立、放大的实像，故B错误；
C．由凸透镜成像规律知道，当u=25cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机，故C正确；
D．物体从距凸透镜10cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，且凸透镜成实像时，物距增大，像距减小，像变小，故D错误．
4、A
【解析】
A、塑料吸盘能牢牢吸在坡璃上，是因为受到大气压的作用，而不能说明分子间存在引力，故A错误；
B、冬天很冷的时候搓手感到暖和，是摩擦生热，是用做功的方式改变物体的内能，故B正确；
C、能闻到米粽的香味是扩散现象，是由于分子做无规则运动产生的，故C正确；
D、因为水的比热容大，相同质量的水和沙子相比，吸收相同的热量，水的温度变化小，所以夏天在河边觉得沙子热得发烫而水却很清凉，故D正确。
5、B
【解析】
根据题中“如图所示是基本量具的测量结果，其中记录错误的是”可知，本题考查测量工具的读数。使用测量工具首先要认清量程和分度值，按照不同测量工具的读数规则进行分析判断。
【详解】
A．天平测量物体的质量为砝码质量和游码示数之和，在天平的标尺上，1g之间有5个小格，一个小格代表0.2g，被测物体的质量为m=10g2.2g=12.2g，故A读数正确。
B．由图知，电流表选择的是03A量程，对应的分度值为0.1A，此时的示数为1.9A，故B读数错误。
C．在温度计上，10之间有10个小格，一个小格代表1℃，液柱最高处在0℃以下，说明温度低于0℃，为-3℃，故C读数正确。
D．电能表的最后一位是小数，单位是kW•h，因此示数为586.6 kW•h，故D读数正确。
6、B
【解析】
音调指声音的高低，产生高低不同声音的原因是物体振动快慢不同，发出低沉的声音，是因为物体振动比较慢，所以频率低，音调也低。因此“高音部”和“低音部”这里“高”和“低”是指声音的音调。故B正确。
7、C
【解析】
由图可知，滑轮组绳子的股数n=3，物体上升的速度为0.1m/s，所以绳子自由端移动速度v=3×0.1m/s=0.3m/s，人拉绳做功的功率P=Fv=250N×0.3m/s=75W，故A正确；
滑轮组的机械效率，故B正确；
由得，，故C错误，符合题意为答案；
由n=3可得，v绳=3v物=3×0.1m/s=0.3m/s，故D正确。
8、A
【解析】
霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，凝华放热。
9、C
【解析】
图象的横轴表示体积，纵轴表示质量，
A、由图象可知，乙物质的密度，故A错误；
B、由图象可知，体积为50cm3的乙物质的质量为40g，故B错误；
C、由图象可知，质量为25g的甲物质的体积为20cm3，故C正确；
D、由图象可知，当甲和乙两物质的质量相同时，乙物质的体积较大．故D错误．
10、C
【解析】
当闭合开关S1和S2后，电铃被S2短路，为灯泡的基本电路，因此电铃不响，小灯泡发光，
故选C符合题意，ABD不符合题意．
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；
（1）∵电源的电压大于电压表的最大示数，
∴根据串联电路的分压特点可知当电压表的示数最大时为3V，电路中的电流最大，
根据欧姆定律可得，电流表的最大示数：
Imax==0.3A，
故A错误；
（2）当滑动变阻器全部接入电路中，电阻最大为：
R总=R+R0=50Ω+10Ω=60Ω，
则电路中的电流：
Imin==0.1A，
电压表最小示数为：
URmin=IminR0=0.1A×10Ω=1V，
故B正确．
当滑动变阻器接入电路，电路中的电流为I，滑动变阻器消耗的电功率：
PR=（U﹣R0I）I=UI﹣R0I2=6V×I﹣10Ω×I2，
功率是关于电流的二次函数，功率有最大值，并且在I=0.3A时功率最大，
由上分析可知：电流的变化范围是：0.1A～0.3A，
所以最小值为：
Pmin=6V×I﹣10Ω×I2=6V×0.1A﹣10Ω×（0.1A）2=0.5W．
故C正确；
电阻R0的最大功率为：
P0max=I2R0=（0.3A）2×10Ω=0.9W．
故D不正确．
故选BC．
12、ABC
【解析】
试题分析：由图1可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．
（1）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，电路消耗的电功率最大，根据图2读出电路中的最大电流，根据欧姆定律求出R1的电阻，根据P=UI求出电路消耗的最大总功率；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的电功率最小，根据图2读出电路中的电流最小时电表的示数，根据欧姆定律求出滑动变阻器接入电路中的电阻，利用P=UI求出电路消耗的最小总功率．
解：由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．
（1）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，
由图2可知I1=0.6A，
由I=可得，R1的电阻：
R1===5Ω，故A正确；
电路消耗的最大功率：
P1=UI1=3V×0.6A=1.8W，故C正确；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由图2可知，I2=0.2A，U2=2V，
则滑动变阻器的最大阻值：
R2===10Ω，故B正确；
电路消耗的最小功率：
P2=UI2=3V×0.2A=0.6W，故D错误．
故选ABC．
【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是知道滑动变阻器接入电路中的电阻最大时电路中的电流最小、滑动变阻器接入电路中的电阻最小时电路中的电流最大．
13、CD
【解析】
（1）在图甲中，测力计分度值为0.2N，示数为3N，由甲丁图，根据称重法测浮力，圆柱体浸没在水中受到的浮力：F浮＝GF示＝3N1N＝2N-------①，A错误；（2）圆柱体受到的浮力大小与控制柱体排开液体的体积和密度有关：研究柱体受到的浮力大小与浸没在液体中的深度关系时，要控制柱体排开液体的体积和密度相同，而图丙、戊中排开液体的体积是不同的，B是错误的；研究圆柱体受到的浮力大小与液体的种类的关系时，要控制排开液体的体积相同，根据称重法，比较图甲、丁、戊，可测量出圆柱体浸没在水和盐水中（排开液体的体积等于物体本身的体积）的浮力大小，故C正确；（3）由①知，圆柱体浸没在水中受到的浮力：F浮＝2N，根据阿基米德原理，F浮＝ρ水gV排＝ρ水gV，圆柱体的体积：V＝------②，圆柱体的密度：ρ＝------③，由①②③得：圆柱体的密度：ρ＝＝1.5ρ水＝1.5×103kg/m3，故D正确．故选CD．
三、填空题（本大题共5小题，共10分）
14、受力面积 压强 变小 600 5×105
【解析】
人对鸡蛋的压力是一定的，等于其自身重力，鸡蛋放在泡沫板的凹槽内，泡沫板的凹槽增大了鸡蛋的受力面积，减小了对鸡蛋的压强。
鸡蛋受到人的压力F=G=mg=60kg×10N/kg=600N，
此时脚对鸡蛋的压强p==5×105Pa。
15、电磁波 音色
【解析】
手机既是无线电发射台，又是无线电接受台，手机工作时辐射出电磁波，对心脏产生一定影响，因此手机尽量不要挂在胸前；
接听电话时，很容易分辨出熟人的声音，这主要是根据声音的音色来判断的。
16、360 90 增加物体的重
【解析】
试题分析：（1）动滑轮可看做是绳子股数为2的滑轮组，绳重和摩擦均不计时，
工人做的有用功：，
绳子末端的拉力，工人做总功：，
该装置的机械效率；
（2）在提升的重物相同时，可以减小动滑轮的重力、减轻桶重或加润滑油，提高机械效率；
在机械装置不变时，可以增加提起的沙子的重，提高机械效率．
考点：功的计算；功的计算；机械效率的计算．
点评：本题考查了功、机械效率的计算和提高机械效率的方法，关键是能体会清楚有用功、额外功、总功的含义。
17、改变 减小受力面积 超导 不可以 电磁波 能 3.6×1012
【解析】
（1）地球在近日点向远日点运动过程中，动能转化为重力势能，动能减小，质量不变，速度减小，地球的运动状态改变；
（2）超大型挖掘机的转动轮刀刃必须很锋利，这是在压力一定时，通过减小受力面积的方法增大压强；
（3）许多金属和合金具有在超低温下会失去电阻的特性，这种现象称为超导电性，电热毯是根据电流的热效应制成的，超导体的电阻为零，不能产生热量，电热毯不能工作；
（4）太空中没有空气，声音不能传播，电磁波可以在中考中传播，声音宇航员在领航者空间站靠电磁波与地面进行通信；
（5）根据 知地球受到的总推力： .
18、惯性
【解析】
尺子击打棋子前，一摞棋子是静止的，用尺快速击打最下面的棋子，最下面的棋子被击后飞出去，上面的棋子由于惯性要保持原来的静止状态，仍然留在原处。
四、计算题（本大题共3小题，共29分）
19、 (1)6Ω (2)18J
【解析】
（1）源电压恒定，小灯泡标有“3V 1.5W”的字样，所以该灯泡额定电压为3V,额定功率为1.5W，根据P=UI额定电流为：；根据可知，小灯泡正常发光时的功率为：；
（2）电阻R与灯泡并联，所以通过它的电流为：0.6A-0.5A=0.1A; 通电lmin定值电阻R消耗的电能:W=UIt=3V×0.1A×60s=18J;
20、（1）9V；（2）30Ω；（3）3.6V；
【解析】
（1）当S1、S2断开，S3闭合时，R2断路，由欧姆定律可得出电源电压；
（2）当S1断开，S2、S3闭合时，R1、R2并联，则由并联电路的电流规律可得出流过R2的电流，则由欧姆定律可得出R2的阻值；
（3）S2、S3断开，S1闭合时，两电阻串联，由欧姆定律可得出电路中电流，则再由欧姆定律可得出R1两端的电压。
【详解】
解：（1）当S1、S2断开，S3闭合时，R2断路，I1=0.45A，
则由欧姆定律可得到电源电压：
U=I1R1=0.45A×20Ω=9V；
（2）当S1断开，S2、S3闭合时，R1、R2并联，R2的电流：
I2=I-I1=0.75A-0.45A=0.3A；
R2==30Ω；
（3）当S2、S3断开，S1闭合时，R1、R2串联，电路电流：
I=I1=I2=；
R1的两端的电压：
U1=I1R1=×20Ω=3.6V；
答：（1）电源电压为9V；
（2）R2的阻值为30Ω；
（3）R1两端的电压约为3.6V。
21、（1）5.28×105J；（2）73.3Ω；（3）若电阻丝R2烧断，可以用2根“220V 330W”的电热丝并联代替R2让电烤箱恢复正常加热工作。
【解析】
（1）温控开关S1断开后，电路为R1的简单电路，知道电烤箱在保温状态下的功率和工作时间，根据求出消耗的电能；
（2）温控开关S1断开后，电路为R1的简单电路，根据求出R1的阻值；开关S闭合，温控开关S1处于闭合状态，根据求出总电阻，再根据并联电路的电阻规律可求得R2的阻值；
（3）通过用两根都是“220V 330W”的电热丝串、并联替代R2来实现，由功率公式及并联电路的特点可得出是否符合要求。
【详解】
解：
（1）温控开关S1断开，此时电烤箱处于保温状态，保温功率P1＝440W，
由可得，温控开关S1断开后，电烤箱工作20min消耗的电能：
W1＝P1t＝440W×20×60s＝5.28×105J；
（2）温控开关S1断开后，电路为R1的简单电路，电烤箱处于保温状态，
由可得R1的阻值：；
开关S闭合，温控开关S1闭合时，两电阻并联，此时电烤箱处于加热状态，加热功率P＝1100W。
由可得，总电阻，
由可得，，
解得R2≈73.3Ω；
（3）原来R2的功率P2＝P﹣P1＝1100W﹣440W＝660W，用2根“220V 330W”的电热丝并联代替R2，并联正常工作，实际功率等于额定功率，总功率为660W，所以可以让电烤箱恢复正常加热工作；
若用两根的电热丝R3串联后，则总电阻是，其总功率，小于660W，不能正常工作；
答：（1）温控开关S1断开后，电烤箱工作20min消耗的电能为5.28×105J；
（2）R2的阻值为73.3Ω；
（3）若电阻丝R2烧断，可以用2根“220V 330W”的电热丝并联代替R2让电烤箱恢复正常加热工作。
分清电路结构、熟练功率公式及其变形公式、欧姆定律、并联电路的特点是正确解题的关键。
五、作图题（本大题共2小题，共4分）
22、
【解析】
磁铁处于静止状态，则受力平衡，重力和摩擦力是一对平衡力，过重心作竖直向上的摩擦力f和竖直向下的重力G，并且线段长度相等．如图所示：
点睛：画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力．
23、见解析
【解析】
分析：先确定所受各个力的方向，根据力的示意图的画法分别画出，注意物体所受力的作用点位置．
解答：物块A对斜面B的压力作用在斜面上，方向垂直于斜面向下；物块A静止，有下滑的趋势，受到沿斜面向上的静摩擦力，两个力的作用点可画在接触面的中点处，如图所示：
故答案为：见上图．
【点睛】画力的示意图，要先确定力的三要素，用一条带箭头的线段把三要素表示出来，标上字母符号，有的要标出力的大小。
六、实验探究题（本大题共3小题，共15分）
24、电流表有示数 电压表有示数 电流表有示数 “A、B” 电压 8.9
【解析】
（1）①B.若灯短路，则电路中电流为零，电流表示数应为零；C.若灯被短接，则与其并联的电压表示数应为零；D.若滑动变阻器断路，则电路中电流为零，电流表示数应为零．
②灯的实际功率过小，所以推断为滑动变阻器接线柱同时接了下端，导致滑动变阻器滑片不起作用、电阻过最大，所以灯泡功率过小，看不出发光．
（2）因灯泡电压2.5V，正常发光时电阻约10Ω，则电路中电流约I===0.25A，所以电流表和电压表均使用小量程．按照图1电路图所示，从电源正极开始，逐个顺次连接各元件，电压表与灯泡并联．如图：
（3）①要使小灯泡正常发光，则应将小灯泡电压（即电压表示数）调为2.5V，操作时手移动滑动变阻器滑片，同时眼睛看着电压表，直到电压表示数显示2.5V时，停止移动滑片．此时灯泡正常发光．
②电压表、电流表使用的是小量程，电压表分度值为0.1V，电流表分度值为0.02A，所以由图中电压表、电流表示数得：U=2.5V、I=0.28A，则灯正常工作时的电阻为R===8.9Ω．
25、电流表 并 断开 为了保护电路 串
【解析】
探究并联电路的电流规律，要测量电流大小，故用到电流表；
（1）探究并联电路的电流规律，将灯L1、L2并联；连接电路时，开关应处于断开状态，目的是为了保护电路；
（2）电流表与待测电路串联，故将电流表分别L1、L2串联，测出通过灯泡L1、L2中的电流；要测量通过L1电流，故电流表待测电路L1串联，注意电流从电流表正接线柱流入，如下图所示；
（3）测出干路电流为0.56A，电流表接在干路上，电流表选用小量程，电路图如图；
因分度值为0.02A，L1的电流为0.34A，根据并联电路电流的规律，则L2中电流，电流表指针如图所示：

并联电路中，干路电流等于各支路电流之和。
本题探究并联电路的电流规律，考查电路连接、画电路图、电流表读数及并联电路电流的规律．
26、右端 1 变大
【解析】
实验前杠杆右侧高，左侧低，根据杠杆的平衡条件可知，应向右调节平衡螺母，设一个钩码的重力为G，杠杆的一个小格为L，根据杠杆平衡条件得：3G×2L=2G×3L，所以，应在右侧第3格上挂2个钩码．每个钩码重0.5N，即为１N．若在右侧改用弹簧测力计向下拉，弹簧测力计由竖直方向逐渐向左转动时，阻力、阻力臂不变，动力臂逐渐变小，根据杠杆平衡条件得，动力逐渐变大，弹簧测力计示数将逐渐增大．
故答案为 (1). 右端 (2). 1 (3). 变大
【点睛】杠杆在水平位置平衡时，力臂在杠杆上，如果杠杆不在平衡位置平衡，动力臂和阻力臂都变小．
器材
电源、导线、开关、两个小灯泡、_____．
过程
（1）将灯L1、L2_____联．连接电路时，开关应处于_____状态，目的是_____．将电流表分别L1、L2_____联，测出通过灯泡L1、L2中的电流，通过L1的电流如图甲所示，请连接测量通过L1电流的实物图．
测出干路电流为0.56A，请方框中画出测干路电流的电路图，并在乙图中标出L2中电流．
结论
并联电路中，干路电流等于各支路电流_____．
