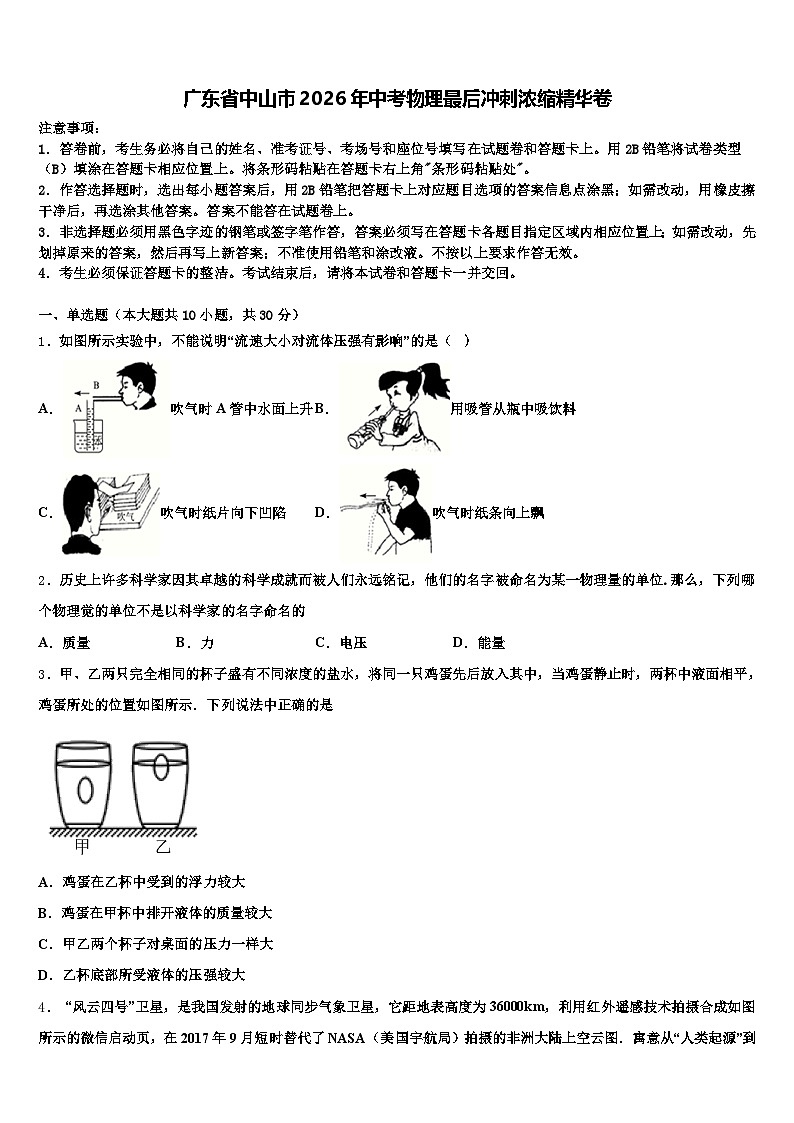

广东省中山市2026年中考物理最后冲刺浓缩精华卷（含答案解析）

这是一份广东省中山市2026年中考物理最后冲刺浓缩精华卷（含答案解析），共16页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图所示实验中，不能说明“流速大小对流体压强有影响”的是（ ）
A．吹气时A管中水面上升B．用吸管从瓶中吸饮料
C．吹气时纸片向下凹陷D．吹气时纸条向上飘
2．历史上许多科学家因其卓越的科学成就而被人们永远铭记，他们的名字被命名为某一物理量的单位.那么，下列哪个物理觉的单位不是以科学家的名字命名的
A．质量B．力C．电压D．能量
3．甲、乙两只完全相同的杯子盛有不同浓度的盐水，将同一只鸡蛋先后放入其中，当鸡蛋静止时，两杯中液面相平，鸡蛋所处的位置如图所示．下列说法中正确的是
A．鸡蛋在乙杯中受到的浮力较大
B．鸡蛋在甲杯中排开液体的质量较大
C．甲乙两个杯子对桌面的压力一样大
D．乙杯底部所受液体的压强较大

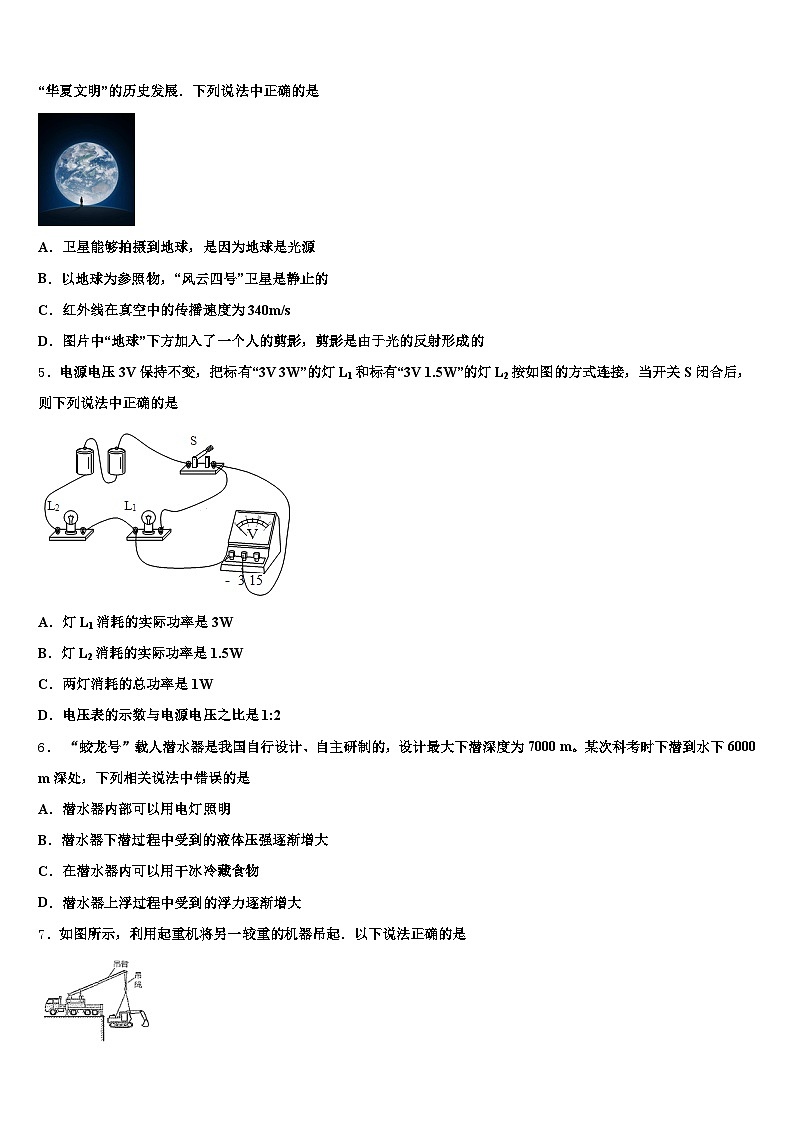

4． “风云四号”卫星，是我国发射的地球同步气象卫星，它距地表高度为36000km，利用红外遥感技术拍摄合成如图所示的微信启动页，在2017年9月短时替代了NASA（美国宇航局）拍摄的非洲大陆上空云图．寓意从“人类起源”到“华夏文明”的历史发展．下列说法中正确的是
A．卫星能够拍摄到地球，是因为地球是光源
B．以地球为参照物，“风云四号”卫星是静止的
C．红外线在真空中的传播速度为340m/s
D．图片中“地球”下方加入了一个人的剪影，剪影是由于光的反射形成的
5．电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是
A．灯L1消耗的实际功率是3W
B．灯L2消耗的实际功率是1.5W
C．两灯消耗的总功率是1W
D．电压表的示数与电源电压之比是1:2
6． “蛟龙号”载人潜水器是我国自行设计、自主研制的，设计最大下潜深度为7000 m。某次科考时下潜到水下6000 m深处，下列相关说法中错误的是
A．潜水器内部可以用电灯照明
B．潜水器下潜过程中受到的液体压强逐渐增大
C．在潜水器内可以用干冰冷藏食物
D．潜水器上浮过程中受到的浮力逐渐增大

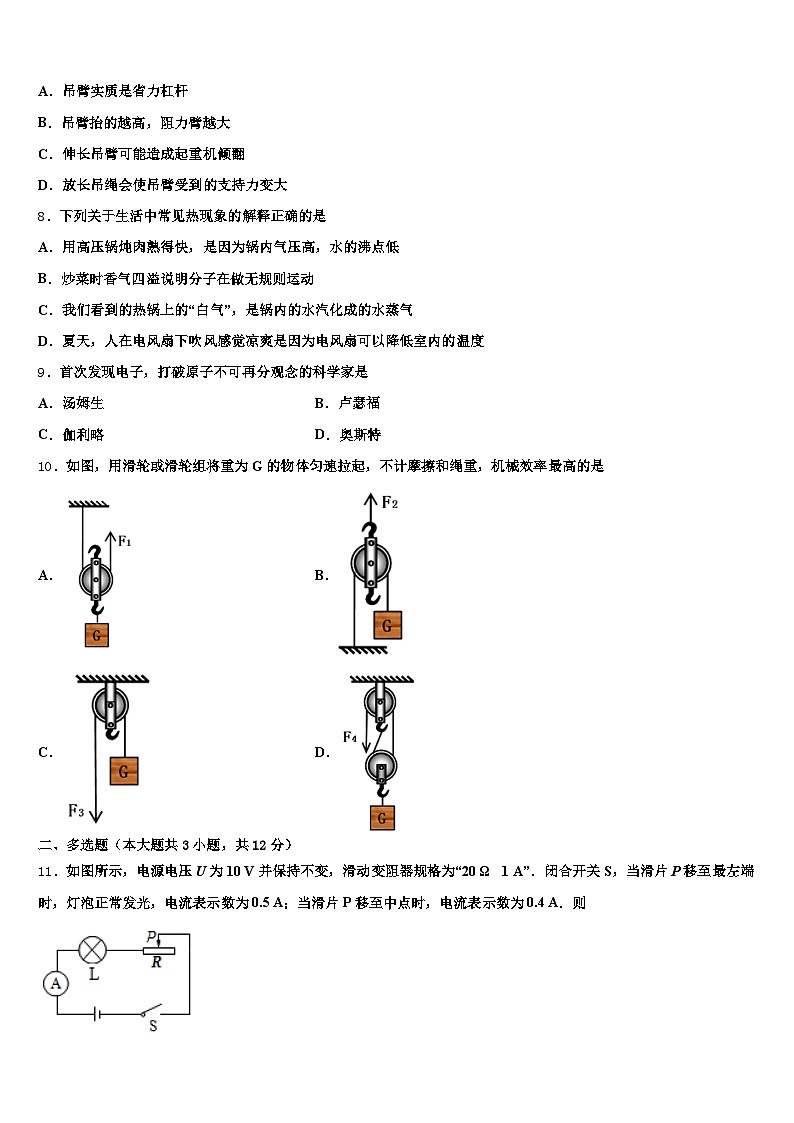

7．如图所示，利用起重机将另一较重的机器吊起．以下说法正确的是
A．吊臂实质是省力杠杆
B．吊臂抬的越高，阻力臂越大
C．伸长吊臂可能造成起重机倾翻
D．放长吊绳会使吊臂受到的支持力变大
8．下列关于生活中常见热现象的解释正确的是
A．用高压锅炖肉熟得快，是因为锅内气压高，水的沸点低
B．炒菜时香气四溢说明分子在做无规则运动
C．我们看到的热锅上的“白气”，是锅内的水汽化成的水蒸气
D．夏天，人在电风扇下吹风感觉凉爽是因为电风扇可以降低室内的温度
9．首次发现电子，打破原子不可再分观念的科学家是
A．汤姆生B．卢瑟福
C．伽利略D．奥斯特
10．如图，用滑轮或滑轮组将重为G的物体匀速拉起，不计摩擦和绳重，机械效率最高的是
A．B．
C．D．
二、多选题（本大题共3小题，共12分）
11．如图所示，电源电压U为10 V并保持不变，滑动变阻器规格为“20 Ω 1 A”．闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5 A；当滑片P移至中点时，电流表示数为0.4 A．则
A．电路消耗的最小功率为2.5 W
B．滑片P在中点时，灯泡消耗的功率为2.4 W
C．滑片P在中点时，灯泡消耗的功率为3.2 W
D．滑片P在最左端时，2 min内电流通过灯泡所做的功为600 J
12．下列说法中正确的是
A．跳台滑雪运动员在空中下落的过程中，重力势能减小
B．短道速滑运动员在转弯滑行的过程中，运动状态不变
C．跳远运动员起跳后能继续向前运动，是由于运动员具有惯性
D．跳高运动员起跳蹬地时，运动员对地的压力小于地对运动员的支持力
13．如图所示电路中，R1、R2为定值电阻，R3为滑动变阻器，电源电压不变，下列说法正确的是
A．闭合S、S1，滑片向左移动，电压表示数变化量与电流表A1示数变化量的比值变大
B．闭合S、S3，滑片向左移动，电压表的示数变大，电流表A2的示数变小
C．S、S1、S2、S3都闭合，滑片向左移动，R1消耗的功率变小
D．闭合S、S1、S2时，滑片向左移时，电压表示数变大，电流表A1示数变小，A2示数变大
三、填空题（本大题共5小题，共10分）
14．小明的父亲发现自己最近一段时间看不清近处的小字，但能看清远处的物体，老师告诉小明：你父亲可能患上了_____（填“近视”或“远视”）眼病，晶状体对光的偏折能力变_____（选填“强”或“弱”）需要配戴_____透镜矫正（填“凹”或“凸”）。
15．如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径．由图可知：_______ (选填“甲透镜”或“乙透镜”)是凹透镜， 可用于_________(选填“近视”或“远视”）眼的矫正．
16．2018年12月30日嫦娥四号探测器已经顺利进入登月轨道。“嫦娥四号”火箭发动机燃料选用液氢，主要是因为液氢的_____高，火箭在加速上升过程中机械能_____（填“增大”、“减小”或“不变”），且火箭与空气摩擦导致内能_____（填“增大”、“减小”或“不变”）。
17．如图所示，十堰人都爱吃牛肉面．牛肉面在制作过程中，很远的地方都能闻到香味，这是由于分子的______造成的．将一碗牛肉面端起来感觉很烫手，是由于通过______的方式增加了手的内能．夹起牛肉面的筷子是______杠杆选填“省力”、“等臂”或“费力”．
18．小兰和爸爸散步时，看见小区内的一种健身器械﹣坐拉器，如图甲所示，为了对它进行研究，小红简化了它的结构，画出了模型图，如图乙所示爸爸坐在座椅上，用力向下拉动手柄A时，操作杆AB会绕着转轴O转动，连杆BD拉动杆O′C转轴O′转动，将座椅向上抬起．则杠杆AOB是_____杠杆（选填“省力”、“费力”或“等臂”）；坐在座椅上的人越重，则使用坐拉器时的机械效率将_____（选填“越大”、“越小”或“不变”）．
四、计算题（本大题共3小题，共29分）
19．一辆轿车在水平路面上匀速直线行驶，轿车上的速度表如图所示．
在5min内轿车行驶的路程是多少？轿车以该速度匀速行驶140km需要多少时间？
20．如图所示为一款电暖桌，它具有桌面暖手、桌底暖脚功能，同时具有内置电陶炉．产品铭牌部分如下表所示，请解答以下问题：
（1）电暖桌取暖功能有高、低两挡，由旋钮开关换挡，等效电路图如图乙所示，则R1的电阻为多大？
（2）在某用电高峰期，若家庭电路中只有电陶炉在工作，发现标有“3000imp/（kW•h）”的电能表的指示灯闪烁81次共用时80s，并且使壶中0.5kg的水从25℃升高到65℃．求：此时电陶炉的实际功率是多少？电陶炉的效率多大？（c水＝4.2×103J/（kg•℃））
21．一个铝球，它的体积是500cm3，质量是540g，请判断这个铝球是空心还是实心的？如果是空心的．问空心部分的体积是多大？如果在空心部分注满水，则铝球的总质量变为多少？（已知ρ铝=2.7g/cm3）
五、作图题（本大题共2小题，共4分）
22．如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出施加在A点的最小动力F1．
23．画出图中入射光线AO的反射光线，并标出反射角大小．
六、实验探究题（本大题共3小题，共15分）
24．测量木块所受摩擦力，用如图所示装置实验：弹簧测力计右端固定，左端与木块相连，木块放在上表面水平的小车上，弹簧测力计保持水平．
（1）画出木块受到摩擦力的示意图；
（_____）
（2）当拉动小车向左作加速运动时，弹簧测力计的示数将_______（选填“增大”、 “减小”或“不变”）
（3）若将小车表面的铺上毛巾，这是为了验证摩擦力的大小 ____关系．
25．小羊同学探究“冰的熔化特点”的实验装置如图甲所示。
（1）实验中某时刻观察到温度计示数如图乙所示，其示数为_____℃。
（2）小羊绘制的温度﹣时间图象如图丙所示。根据图象特征可判断冰是_____。（选填“晶体”或“非晶体”）：当冰熔化一段时间后，试管中冰的质量_____（选填“增加”、“减少”或“不变”）；
（3）小羊实验后，小朱重新加冰、温水，也做了该实验，绘制的温度﹣时间图象如图丁所示，丙、丁图象的差异是因为小朱在实验中_____（回答一点即可）。
26．在探究”凸透镜成像规律”的实验中，小峻同学进行了如下实验：
（1）按如图甲所示操作，测出本实验所用凸透镜的焦距为_______cm．
（2）接着小峻调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、_______（选填“放大“缩小”或“等大”）的清晰实像，生活中的_______（选填“照相机”投影仪”或“放大镜”）就是利用了这样的成像原理．
（3）保持图乙中凸透镜的位置不变，当向右移动蜡烛时，应该向_______（选填“左”或“右”）移动光屏，才能再次得到清晰的像．
（4）保持凸透镜的位置仍然不变，小峻继续向右移动蜡烛至45cm刻度线处，移动光屏，发现_______（选填“能”或“不能”）得到蜡烛清晰的像．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
吹气时，细管上面空气流速大压强小，小于水面的大气压强，因此水被水面处的大气压力作用下上升，A可以说明．纸片下面吹气，下面流速大压强小，纸片被上方的大气压压下向下凹，C可以说明流速与压强的关系．吹气时纸条向上飘，是纸条上方空气流速大压强小，纸条被下面的大气压压上，可以说明．B中细管吸饮料时由于人把细管内的空气吸走导致大气压大于管内气压而使饮料上升到嘴里，说明大气压的存在．与空气流速无关．
2、A
【解析】
历史上许多科学家因其卓越的科学成就而被人们永远铭记，他们的名字被命名为某一物理量的单位，力的单位为牛顿，电压的单位为伏特，能量的单位为焦耳．所以物理量的单位不是以科学家的名字命名的是A，A符合题意为答案．
3、D
【解析】
AB、读图可知，鸡蛋在甲杯中悬浮，在乙杯中漂浮，则浮沉条件可知，它们此时所受的浮力都等于自身的重力，即浮力相同，因此所排开液体的质量也相同，故AB错误；
C. 由于甲杯中鸡蛋全部浸没后与乙杯中鸡蛋部分浸没后液面相平，即说明原来甲杯中液体的体积小，乙杯中液体的体积多，且甲杯中液体的密度小于乙杯中液体的密度，故甲杯中液体的质量小于乙杯液体的质量，故甲杯对桌面的压力小于乙杯对桌面的压力，故错误；
D. 鸡蛋在甲杯中悬浮，在乙杯中漂浮，说明甲杯中盐水的密度小于乙杯中盐水的密度，又因为两杯中液面相平，由公式 可知，乙杯底部所受液体的压强较大，故正确。
4、B
【解析】
A．因为地球可以反射太阳光，所以我们在太空中人们能看到地球，而地球本身不是光源，故A错误；
B．以地球为参照物，“风云四号”卫星的位置不发生变化是静止的，故B正确；
C．红外线在真空中的传播速度为3×108m/s，故C错误；
D．图片中的“地球”下方加入了一个人的剪影，剪影是由于光的直线传播形成的，故D错误．
5、C
【解析】
AB．两灯的额定电压均为3V，串联接在3V的电源两端，每盏灯都不能得到3V的电压，所以都不能正常发光，实际功率都小于额定功率，所以A、B错；
C．两盏灯电阻分别为：
，
，
则电路的总功率为：
，
C对；
D．根据串联电路的分压公式得：
，
D错．
6、D
【解析】
潜水器自身配有专门的发电系统，故潜水器内部可以用电灯照明，故A正确；
潜水器下潜过程中，海水的密度一定，所处的深度不断增加，由p=ρ液gh知道，受到的液体压强逐渐增大，故B正确；
干冰用作冷藏食物，是利用了干冰升华时吸热的性质，此性质在水下不会受到影响，所以在潜水器内可以用干冰冷藏食物，故C正确；
潜水器上浮至露出水面之前，排开海水的体积不变，海水的密度一定，由F浮=ρ液gV排知道，浮力不变，在露出水面后，继续上浮的过程中排开海水的体积不断变小，由F浮=ρ液gV排知道，受到的浮力逐渐变小，所以，潜水器上浮过程中浮力先不变后变小，故D错误，符合题意。
7、C
【解析】
A．由图可知，吊臂的阻力臂大于动力臂，所以吊臂实质是费力杠杆，故A选项错误；
B．从图中可以看出，吊臂抬的越高，阻力臂越小，故B选项错误；
C．伸长吊臂时机器对吊臂的拉力的力臂过大，可能造成起重机倾翻，故C选项正确；
D．放长吊绳时，吊臂受的拉力和吊臂的力臂都不变，所以吊臂受到的支持力不变，故D选项错误．
8、B
【解析】
A 液体的沸点与气压有关，气压越高，沸点越高；高压锅内的气压高于1标准大气压，所以高压锅内水的沸点高于1标准大气压下水的沸点，故A错误； B. 炒菜时的香气是分子的无规则运动产生扩散的结果，故B正确；C. 我们看到的热锅上的“白气”，是水蒸气遇冷液化成的小水珠，故C错误；D. 夏天吹风扇，身上感到凉爽，这是因为风扇来吹来的风加快了身上汗液的蒸发，蒸发吸热，导致人身体表面的温度降低，所以人会感到凉快，但不能降低室内的温度，故D错误．故选B．
（2）液体的沸点与大气压的关系：液体的沸点随着表面气压的增大而升高，随气压减小而降低．（2）一切物体分子都在做无规则运动；（3）物质由气态变为液态叫液化；（4）影响蒸发快慢的因素有：液体的温度、液体的表面积、液体表面的空气流动速度；而蒸发吸热；
9、A
【解析】
A．英国物理学家汤姆生在1897年发现了电子，是首先打破“原子不可再分”的科学家，故A正确；
B．卢瑟福发现了α粒子散射实验，提出了原子核式结构模型，故B错误；
C．伽利略的理想斜面实验为研究力与运动的关系奠定了基础，他还发现了摆的等时性等，故C错误；
D．奥斯特发现了电流的磁效应，故D错误．
10、C
【解析】
由机械效率公式： 可知，则提升同样的重物，升高相同的高度时，有用功一定，额外功越小，效率越高。定滑轮、动滑轮、滑轮组分别提升同样的重物，在提升高度相同时，有用功相同；不计绳重和摩擦，对动滑轮、滑轮组来说，所做额外功就是提升动滑轮做的功；而使用定滑轮时，没有克服机械自重做额外功，即其额外功为0J，所以定滑轮的机械效率最高，故C正确，ABD错误。
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流．
当滑片P移至最左端时，电路中的电流I＝0.5A，则2min内电流通过灯泡所做的功：W＝UIt＝10V×0.5A×2×60s＝600J，故D正确；
滑片P在中点时，电路中的电流I′＝0.4A，因串联电路中总电压等于各分电压之和，所以，由I＝可得，灯泡L两端的电压：UL＝U﹣I′＝10V﹣0.4A×＝6V，灯泡消耗的功率：PL＝ULI′＝6V×0.4A＝2.4W，故B正确、C错误；
当滑片P移至最左端时，接入电路中的电阻为零，此时灯泡正常发光，则灯泡正常发光时的电阻：RL＝＝＝20Ω，滑片P移至中点时灯泡的电阻：RL′=＝＝15Ω，所以，滑动变阻器接入电路中的电阻变大时，灯泡的电阻变小，假设不考虑灯泡电阻随温度的变化，当滑动变阻器接入电路中的电阻最大且RL＝20Ω时，电路消耗的总功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路消耗的最小功率P===2.5W，因滑动变阻器接入电路中的电阻最大时，灯泡的电阻变小，所以，电路消耗的最小功率大于2.5W，故A错误．
12、AC
【解析】
A．跳台滑雪运动员在空中下落的过程中，质量不变、高度减小，重力势能减小，故A正确；
B．短道速滑运动员在转弯滑行的过程中，运动方向时刻在发生变化，所以运动状态不断改变，故B错误；
C．跳远运动员起跳后能继续向前运动，是由于运动员具有惯性，仍然要保持原来的运动状态。故C正确；
D．跳高运动员起跳蹬地时，运动员对地的压力与地对运动员的支持力是一对相互作用力，大小相等，故D错误。
13、BD
【解析】
A、闭合S、S1，电阻R1和滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流，滑动变阻器滑片向左移动时，变阻器连入电路的电阻变大，根据串联电路电压的规律，电压表示数变化量ΔU等于R1的电压变化量，对R1而言，R1=，由数学合比定理可得R1=，所以，电压表示数变化量与电流表A1示数变化量△I比值等于R1的阻值，即该比值不变，故A错误；
B、闭合S、S3，电阻R1、R2和滑动变阻器串联，电流表A1和电流表A2测量电路中的电流，电压表测量R2和滑动变阻器串联的总电压，滑片向左移动，变阻器连入电路的电阻变大，变阻器和R2的总电阻变大，根据串联分压可知电压表的示数变大，根据I=可知电路中的电流变小，即电流表A2的示数变小，故B正确；
C、当S、S1、S2、S3都闭合，电路为R1的简单电路，滑片向左移动，不能改变电路的电阻，根据可知R1的功率不变，故C错误；
D、闭合S、S1、S2时，滑动变阻器和R2并联后再和R1串联，电压表测量滑动变阻器两端的电压，电流表A2测量通过R2的电流，电流表A1测量干路中的总电流，滑片向左移动，变阻器连入电路的电阻变大，根据串联分压可知电压表的示数变大，根据并联电路电压的规律和欧姆定律得到通过R2的电流变大，根据电阻的并联和电阻的串联可知电路的总电阻变大，根据I=得到通过电路的总电流变小，即电流表A1的示数变小，故D正确．
三、填空题（本大题共5小题，共10分）
14、远视 弱 凸
【解析】
远视眼只能看清远处的物体，看不清近处的物体，因为晶状体太薄或眼球太短，即会聚能力变弱，使得像成在视网膜的后方，为了使像成在视网膜上，就需要戴一个对光线有会聚作用的凸透镜来加以矫正。
15、乙 近视
【解析】
凸透镜有会聚光线的作用，凹透镜有发散光线的作用，据此解答即可
【详解】
[1]由图知道，光线通过甲透镜后向主光轴靠拢了，所以甲对光线有会聚作用，即甲是凸透镜，光线通过乙透镜后远离了主光轴，所以乙对光线有发散作用，即乙是凹透镜；
[2]近视眼是由于晶状体对光线的会聚作用过强引起的，所以要用凹透镜进行矫正．
本题考查的是凸透镜与凹透镜对光线的作用，解题的关键是将折射光线与入射光线的传播方向进行比较，若比原来靠近法线则为会聚作用；若比原来远离法线，则为发散作用．
16、热值 增大 增大
【解析】
火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量；火箭在加速上升过程中，速度增大、动能增大，高度变大，重力势能变大，使得机械能增大；火箭与空气摩擦做功，将机械能转化为飞船的内能，温度升高、内能增大。
17、无规则运动 热传递 费力
【解析】
端上一碗牛肉面，香味扑鼻而来，这时扩散现象，是由于分子的无规则运动造成的．
端碗时很烫手，碗放热，手从碗吸收了热量，是通过热传递方式增加了手的内能．
筷子在使用的过程中相当于是动力臂小于阻力臂的杠杆，属于费力杠杆．
重点是分子运动、热传递改变物体内能及杠杆的分类，注意牢记改变物体内能的两种方式，即热传递和做功，两种方式对于内能的改变是等效的，两种方式很容易区分，做题不难．
18、省力 越大
【解析】
由图可知，杠杆AOB以O为支点，动力臂大于阻力臂，为省力杠杆；在座椅上的人越重，做的有用功越多，有用功占总功的比值越大，根据η＝×100%可知，坐拉器的机械效率越大．
四、计算题（本大题共3小题，共29分）
19、（1）5.83km （2）2h
【解析】
（1）根据对交通标志牌的了解确定轿车行驶的速度，然后利用s=vt计算路程；
（2）已知速度与路程，由t=可求出轿车的行驶时间；
【详解】
（1）从速度表中可知，轿车行驶速度为v=70km/h，
t=5min=h，
根据v=可得，在5min内轿车行驶的路程：
s=vt=70km/h×h≈5.83km；
（2）轿车以该速度匀速行驶140km需要的时间：
t′===2h．
答：（1）在5min内轿车行驶的路程是5.83km；
（2）轿车以该速度匀速行驶140km需要2h；
【点评】
本题考查了对交通标志牌含义的了解及速度变形公式的应用，是一道基础题，生活中要注意对各类标志牌含义的了解．
20、（1）96.8Ω；（2）1215W，86.4%．
【解析】
（1）旋钮开关接1时，两电阻串联，根据电阻的串联，总电阻：R=R1+R2，旋钮开关接2时，为R1的简单电路，电源电压一定时，根据P=可知，总电阻越大，则总功率较小，所以开关接1时，为低温档，则P1==400W----①；
开关接2时，为高温档，则P2==2000W----②；
因U=220V-----③，
由①②③得：R2=96.8Ω；
（2）电能表上的3000imp/（kW•h），表示指示灯闪烁3000次消耗电能1kW•h，
故闪烁81次消耗的电能：W=kW•h=0.027kW•h，
电陶炉的实际功率：P= =1.215kW=1215W，
水从25℃升高到65℃吸热的热量：Q=cmΔt=4.2×103J/（kg•°C）×0.5kg×（65°C-25°C）=8.4×104J，
电陶炉的效率：η=≈86.4%．
答：（1）R2的电阻为96.8Ω；
（2）此时电陶炉的实际功率为1215W，效率为86.4%．
21、（1）这个铝球是空心的（2）如果是空心的．问空心部分的体积是300cm3（3）如果在空心部分注满水，则铝球的总质量变为840g．
【解析】
（1）若球为实心，则由可得，实心铝球的体积应为：
因为V铝＜V，所以此球为空心．
（2）空心部分的体积：
V空=V﹣V铝=500cm3﹣200cm3=300cm3
（3）由可知，注入水的质量：
m水=ρ水V空=1g/cm3×300cm3=300g
球的总质量：
m总=m+m水=840g
答：（1）这个铝球是空心的；
（2）如果是空心的．问空心部分的体积是300cm3；
（3）如果在空心部分注满水，则铝球的总质量变为840g．
五、作图题（本大题共2小题，共4分）
22、见解析所示
【解析】
解答：根据杠杆平衡的条件，F1L1＝F2L2，动力最小,即动力臂最长,阻力的方向已标出,所以动力的方向应该向下,连接支点O与A点,过A点作OA的垂线就得到在A点施加的最小动力F1，如下图所示．
点睛：根据杠杆平衡的条件，F1L1＝F2L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．
23、
【解析】
根据光的反射定律作图，首先过入射点画出垂直于镜面的法线，然后根据反射角等于入射角画出 反射光线；
入射光线与镜面的夹角为30°，所以入射角为60°，则反射角等于入射角也为30°，如图：
六、实验探究题（本大题共3小题，共15分）
24、 不变 接触面的粗糙程度
【解析】
（1）小车向左运动时，木块相对地面的位置没有发生改变，处于静止状态，木块水平方向受向右的拉力和向左的摩擦力，这两个力是平衡力，所以木块受到摩擦力的示意图如下：
；
（2）当拉动小车向左作加速运动时，木块的位置不变，处于静止状态，木块对小车的压力和接触面的粗糙程度不变，摩擦力不变，木块的受力还是平衡力，所以弹簧测力计的示数不变；
（3）若将小车表面铺上毛巾，表面的粗糙程度发生变化，所以可以验证摩擦力大小与接触面粗糙程度的关系．
25、﹣2晶体减少冰质量较大
【解析】
（1）由图可知，温度在0℃以下，分度值为1℃，故温度计示数为﹣2℃；
（2）由乙图知，从第5分钟到15分钟，冰的温度保持0℃不变，所以冰是晶体；当冰熔化一段时间后，一部分冰熔化为水，所以冰的质量减少；
（3）丁图象中熔化较晚，熔化过程时间较长，说明冰质量较大。
26、10.0 放大 投影仪 右 不能
【解析】
（1）平行光经过透镜以后将会聚到主光轴上一点，这个点即透镜的焦点，焦点到光心的距离即焦距，有甲图可知透镜的焦距是10cm(2)由图乙可以看出相距小于物距，根据透镜的成像规律可知此时可成倒立放大的实像，投影仪就是根据这一原理制成的．（3）
凸透镜的位置不变,当向右移动蜡烛时物距变小，根据物距和像距的变化关系可知：此时像距应该变大，所以应该向右移动光屏．(4)保持凸透镜的位置仍然不变,向右移动蜡烛至45cm刻度线处此时u,所以无论如何移动光屏都不能在光屏上得到蜡烛清晰的像．
点睛：图中测量凸透镜焦距的方法：平行光聚焦法，亮点为焦点，焦点到光心的距离为就焦距．由此可以确定其焦距是多少；（2）掌握凸透镜成像的各种规律，及物距像距的变化关系．
xx牌多功能电暖桌
取暖类型
电暖
尺寸
1200×700×580﹣750
取暖挡位
两挡
额定电压
220V
电暖气功率
低温挡
400W
最大采暖面积
20m2
高温挡
2000W
电陶炉功率
1500W
