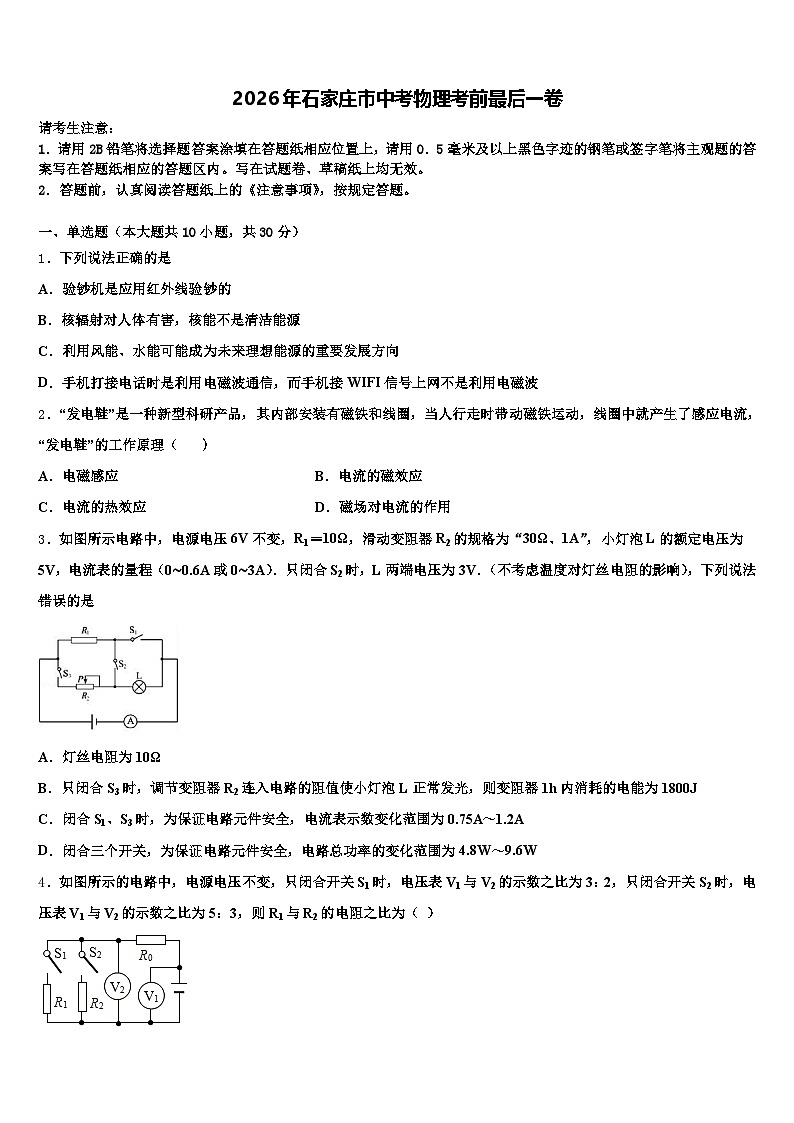

2026年石家庄市中考物理考前最后一卷（含答案解析）

这是一份2026年石家庄市中考物理考前最后一卷（含答案解析），共19页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．下列说法正确的是
A．验钞机是应用红外线验钞的
B．核辐射对人体有害，核能不是清洁能源
C．利用风能、水能可能成为未来理想能源的重要发展方向
D．手机打接电话时是利用电磁波通信，而手机接WIFI信号上网不是利用电磁波
2．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理（ ）
A．电磁感应B．电流的磁效应
C．电流的热效应D．磁场对电流的作用
3．如图所示电路中，电源电压6V不变，R1＝10Ω，滑动变阻器R2的规格为“30Ω、1A”，小灯泡L的额定电压为5V，电流表的量程（0∼0.6A或0∼3A）．只闭合S2时，L两端电压为3V．（不考虑温度对灯丝电阻的影响），下列说法错误的是
A．灯丝电阻为10Ω
B．只闭合S3时，调节变阻器R2连入电路的阻值使小灯泡L正常发光，则变阻器1h内消耗的电能为1800J
C．闭合S1、S3时，为保证电路元件安全，电流表示数变化范围为0.75A～1.2A
D．闭合三个开关，为保证电路元件安全，电路总功率的变化范围为4.8W～9.6W
4．如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2，只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（ ）
A．4：3B．2：3C．3：5D．5：3

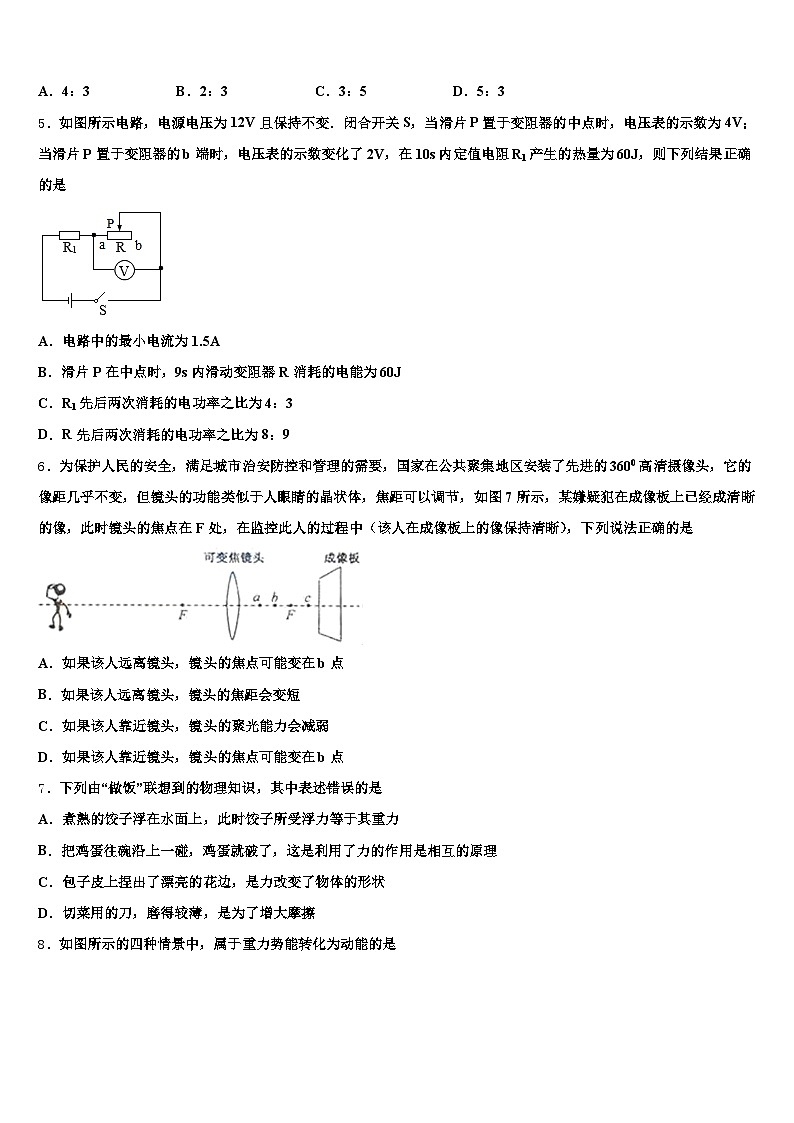

5．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J，则下列结果正确的是
A．电路中的最小电流为1.5A
B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C．R1先后两次消耗的电功率之比为4：3
D．R先后两次消耗的电功率之比为8：9
6．为保护人民的安全，满足城市治安防控和管理的需要，国家在公共聚集地区安装了先进的3600高清摄像头，它的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图7所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在F处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是
A．如果该人远离镜头，镜头的焦点可能变在b点
B．如果该人远离镜头，镜头的焦距会变短
C．如果该人靠近镜头，镜头的聚光能力会减弱
D．如果该人靠近镜头，镜头的焦点可能变在b点
7．下列由“做饭”联想到的物理知识，其中表述错误的是
A．煮熟的饺子浮在水面上，此时饺子所受浮力等于其重力
B．把鸡蛋往碗沿上一碰，鸡蛋就破了，这是利用了力的作用是相互的原理
C．包子皮上捏出了漂亮的花边，是力改变了物体的形状
D．切菜用的刀，磨得较薄，是为了增大摩擦

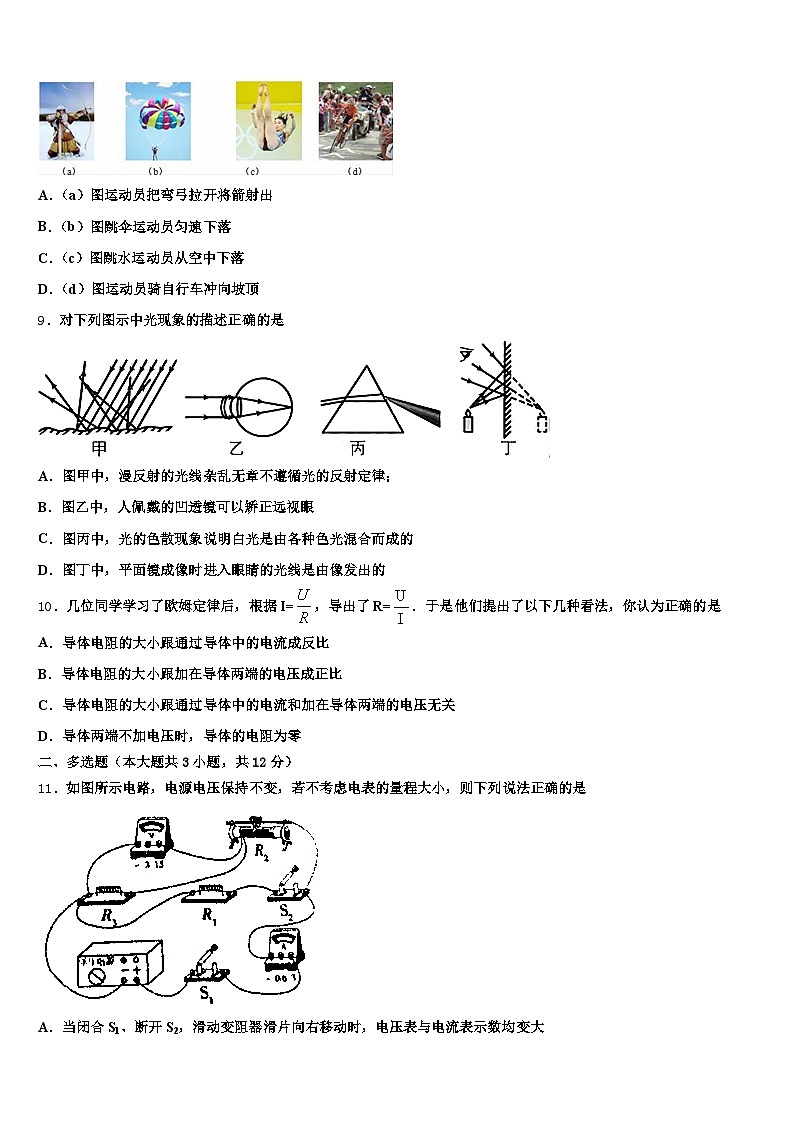

8．如图所示的四种情景中，属于重力势能转化为动能的是
A．（a）图运动员把弯弓拉开将箭射出
B．（b）图跳伞运动员匀速下落
C．（c）图跳水运动员从空中下落
D．（d）图运动员骑自行车冲向坡顶
9．对下列图示中光现象的描述正确的是
A．图甲中，漫反射的光线杂乱无章不遵循光的反射定律；
B．图乙中，人佩戴的凹透镜可以矫正远视眼
C．图丙中，光的色散现象说明白光是由各种色光混合而成的
D．图丁中，平面镜成像时进入眼睛的光线是由像发出的
10．几位同学学习了欧姆定律后，根据I=，导出了R=．于是他们提出了以下几种看法，你认为正确的是
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零
二、多选题（本大题共3小题，共12分）
11．如图所示电路，电源电压保持不变，若不考虑电表的量程大小，则下列说法正确的是
A．当闭合S1、断开S2，滑动变阻器滑片向右移动时，电压表与电流表示数均变大
B．当闭合S1、断开S2，滑动变阻器滑片向右移动时，电压表与电流表示数之比变大
C．当闭合S1、断开S2，滑动变阻器滑片向右移动时，电压表示数变化量与电流表示数变化量之比不变
D．当开关S1、S2均闭合，且滑动变阻器滑片P在最左端时，电路的总功率最大
12．小汽车已经进入寻常百姓家庭，下列说法不正确的是
A．小汽车在水平公路上静止时，汽车对地面的压力和地面对汽车的支持力是对平衡力
B．小汽车在水平公路上高速行驶时，汽车对地面的压力小于汽车的重力
C．小汽车在水平公路上匀速直线行驶时，车轮不受摩擦力作用
D．使用安全带和安全气囊是为了减小惯性
13．如图所示的四个图的装置可以用来演示物理现象，则下列表述不正确的是
A．图甲可用来演示电磁感应现象B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
三、填空题（本大题共5小题，共10分）
14．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片．那么，甲表是_____（选填“电流表”、“电压表”或“两种表都可以”），电阻R0的作用是_____．闭合开关S，秤盘内不放物体时，电子秤刻度表甲示数为_____．
15．小明家买了一台新空调，空调接入家庭电路时必须使用_________（两孔/三孔）插座，师傅安装空调时用测电笔检测插座时，发现氖管发光，说明测电笔接触的是_________线．接着小明想利用电能表测量空调的实际功率，电能表上标有3200imp/（kW﹒h），他首先断开家里的其他电器让空调单独工作，观察到电能表的指示灯在3min内闪烁160次，则空调的实际功率是_________W.
16．如图所示，在电梯中有个重G＝100N的物体A,在电梯启动加速上升的过程中，物体A对电梯地板的压力________（选填“大于”“小于”或“等于”）100N；这一过程中物体A的惯性______（选填“变大”“变小”或“不变”）。
17．如图所示将一支铅笔插入水中，看到水面下的部分变得向上弯折了，这是由于光从_______射入______中发生折射的缘故．
18．把标有“3.8V 1.52W”字样的小灯泡接在电压为5V的电路中，且正常发光，应给小灯泡_______联一个_______Ω的电阻．
四、计算题（本大题共3小题，共29分）
19．在如图所示的电路中，电源电压为12V且保持不变，小灯泡L标有“10V10W”的字样，滑动变阻器R标有“30Ω 1A”的字样。（灯丝电阻不随温度变化）求：
灯正常发光时的电阻。若电流表的示数为0.4A，求滑动变阻器接入电路的阻值。用电阻替换小灯泡L，移动滑片P由距离左端三分之一的位置逐渐向右移动，当恰好使两个电表偏离零刻度线的角度相同时（电流表、电压表的表盘如图乙所示），求定值电阻的阻值。
20．如图所示，L上标有“6V 3W”字样，电流表量程为0~0.6A，电压表量程为0~11V，变阻器R的最大电阻为100Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra ，电流表示数为Ia．只闭合S2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图所示 ；当滑片置于b点时，电压表示数Ub =8V，电流表示数为Ib．已知Ra∶R0 =12:1，Ia∶Ib =3:1．（灯丝电阻不随温度变化）求：
（1）小灯泡的电阻；
（2）定值电阻R0和电源电压；
（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，电路消耗的功率范围为多少？
21．如图甲所示电路，电源两端电压U不变，R1是定值电阻，R2是滑动变阻器．当开关S闭合后，改变滑动变阻器接入电路的电阻，其电流与电压的关系如图乙所示．
（1）请依据题中提供的信息，求滑动变阻器R2接入电路的最大阻值
（2）请分析求出定值电阻R1的电阻值和电源电压
（3）电阻R1消耗电功率的最大值
五、作图题（本大题共2小题，共4分）
22．如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体所受力的示意图。

23．如图所示，请在图中画出力F对支点O的力臂，并用L表示；
六、实验探究题（本大题共3小题，共15分）
24．小明测量小石块的密度，进行了如下实验：
（1）将天平放在水平桌面上，游码放在标尺左端零刻度线处，发现指针静止时如图甲所示，应将天平的平衡螺母向_____端调，使横梁平衡：
（2）如图乙所示，小石块的质量为_____g；
（3）将小石块放入盛行50mL水的量筒中，静止时液面情况如图丙所示，则小石块的密度是___kg/m3；
25．用“伏安法”测量电阻Rx的阻值，提供的实验器材有：待测电阻Rx、两节干电池、电流表、电压表、滑动变阻器、开关及若干导线．根据如图甲的电路图，用笔画线代替导线将如图乙中的实物图连接完整_________．
闭合开关后，移动滑动变阻器的滑片，电压表示数较大且几乎不变，电流表示数始终为零，电路故障可能是_______________________．排除故障后，测得多组实验数据．各组数据对应的点已描在如图丙中，请在图中画出Rx的I-U图线___．由图可得Rx=_________Ω．（结果保留一位小数）电流表的示数虽然很小，但也会影响本实验中Rx的测量结果．用如图丁的电路进行测量可消除这个影响，R0为定值电阻．实验步骤如下：
①按照如图丁的电路图连接电路，将滑动变阻器的滑片置于最大阻值处；
②闭合开关S1、S2，移动滑动变阻器滑片，读出电压表的示数U1和电流表的示数I1；
③___________，移动滑动变阻器滑片，读出电压表的示数U2和电流表的示数I2；
④可得待测电阻Rx=_____________．（用U1、I1、U2、I2表示）
26．某实验小组的同学在进行“测量小灯泡的额定功率”的实验中,现有器材：电源(电压恒为6V)、开关、电压表、电流表各一个,导线若干,额定电压为3.8V的待测小灯泡(电阻约为12Ω),滑动变阻器两个(A:“5Ω2A“;B:“20Ω1A”)．
实验中,应选用的滑动变阻器是_____(选填“A”或“B”)．如图甲所示是小田同学连接的实物图,图中只有一根导线连接错误,请你在图中用“×”标出这根错接的导线,只改接一根导线使电路成为正确的电路(不能与其他导线交叉)．小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发且电压表的示数都接近电源电压，则电路的故障是_____．排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则该小灯泡的额定功率为_____W．由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为P1,小灯泡的实际电流是额定电流一半时的电功率为P2,则P1_____P2(选填“大于”、“小于”或“等于”)．该组的另一同学接着实验时，发现电压表0∼15V量程已经损坏，0∼3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A、验钞机是应用紫外线验钞的，故A错误；
B、核能的不正确使用会造成环境的污染，核辐射对人体有害，核能是一种清洁能源，故B错误；
C、风能、水能是可再生能源，足够清洁、无污染环境，可以保证不会严重影响环境，是未来理想能源的一个重要发展方向，故C正确；
D、手机打接电话、手机接WIFI信号上网都是利用电磁波，故D错误．
2、A
【解析】
由题意可知，人在行走时，人体带动磁铁运动，磁铁产生的磁场通过线圈，线圈能够切割磁感线运动，从而产生感应电流．所以“发电鞋”是利用电磁感应原理制成的．A正确，BCD错误．
故选A．
重点电磁感应现象的判断，在初中物理中能产生“电”的现象有两个，一是摩擦起电，二是电磁感应原理，而要能形成稳定的电流，就只有电磁感应现象，据此进行判断．
3、C
【解析】
（1）只闭合S2时，灯泡L与R1串联，电流表测电路中的电流，根据串联电路的电压特点求出灯泡L两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出灯丝的电阻；
（2）只闭合S3时，灯泡L与R2串联，根据串联电路的电压特点求出灯泡正常发光时滑动变阻器两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，利用W=UIt求出变阻器1h内消耗的电能；
（3）闭合S1、S3时，灯泡L与R2串联后再与R1并联，电流表测干路电流，根据并联电路的电压特点和欧姆定律求出通过R1的电流，当灯泡正常发光时，灯泡所在支路的电流最大，根据并联电路的电流特点求出干路电流表的示数最大，当滑动变阻器接入电路中的电阻最大时，灯泡所在支路的电流最小，干路电流表的示数最小，根据欧姆定律求出灯泡所在支路的最小电流，利用并联电路的电流特点求出干路电流表的最小示数，然后得出电流表示数变化范围；
（4）闭合三个开关时，R1与R2并联，电流表测干路电流，根据滑动变阻器的铭牌可知通过滑动变阻器的最大电流，然后求出干路的最大电流，利用P=UI求出电路的最大总功率；当滑动变阻器接入电路中的电阻最大时干路电流最小，根据并联电路的电压特点和欧姆定律求出通过滑动变阻器的最小电流，然后求出干路的最小电流，利用P=UI求出电路的最小总功率．
【详解】
（1）只闭合S2时，灯泡L与R1串联，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，灯泡L两端的电压：UL=U-U1=6V-3V=3V，因串联电路中各处的电流相等，所以电路中的电流：，即，灯丝电阻RL=10Ω，故A正确，不符合题意；
（2）只闭合S3时，灯泡L与R2串联，且灯泡正常发光其两端的电压为5V，则滑动变阻器两端的电压：U2=U-UL额=6V-5V=1V，此时电路中的电流：，变阻器1h内消耗的电能：W2=U2I′t=1V×0.5A×3600s=1800J，故B正确，不符合题意；
（3）闭合S1、S3时，灯泡L与R2串联后再与R1并联，电流表测干路电流，并联电路中各支路两端的电压相等，通过R1的电流：，
当灯泡正常发光时，灯泡所在支路的电流0.5A最大，干路电流表的示数最大，因并联电路中干路电流等于各支路电流之和，所以，干路电流表的最大示数：I大=I1+IL=0.6A+0.5A=1.1A，当滑动变阻器接入电路中的电阻最大时，灯泡所在支路的电流最小，干路电流表的示数最小，串联电路中总电阻等于各分电阻之和，灯泡所在支路的最小电流：，干路电流表的最小示数：I小=I1+IL′=0.6A+0.15A=0.75A，为保证电路元件安全，电流表示数变化范围为0.75A～1.1A，故C错误，符合题意；
（4）闭合三个开关时，R1与R2并联，电流表测干路电流，由滑动变阻器的铭牌可知，通过滑动变阻器的最大电流为1A，则干路的最大电流：I大′=I1+I2大=0.6A+1A=1.6A，电路的最大总功率：P大=UI大′=6V×1.6A=9.6W，当滑动变阻器接入电路中的电阻最大时干路电流最小，则通过滑动变阻器的最小电流：，干路的最小电流：I小′=I1+I2=0.6A+0.2A=0.8A，电路的最小总功率：P小=UI小′=6V×0.8A=4.8W，所以，电路总功率的变化范围为4.8W～9.6W，故D正确，不符合题意．
故选C．
4、A
【解析】
只闭合开关S1时，等效电路如图a所示；只闭合开关S2时，等效电路如图b所示.
观察图a可知R1与R0串联，V1测串联电路总电压（即电源电压），V2测R1两端电压，串联电路中电压与电阻成正比，所以结合题意得①，观察图b同理可得②
解①②两式得R1∶R2=4∶3，对照各选项，C正确，选填C．
5、D
【解析】
根据电路图可知，定值电阻R1与滑动变阻器R串联，电压表测R两端电压，电流表测电路中电流；根据串联电路分压原理知，滑片从中点到b端时，R连入阻值增大，它分得电压增大，即电压表示数增大了2V，此时电压表示数为4V+2V＝6V；
所以U1＝U﹣UR＝12V﹣6V＝6V，由Q＝t可得：R1＝t＝×10s＝6Ω；
A、当滑片在b点时，电路中电阻最大，电流最小，电路中的最小电流：I最小＝I1＝＝＝1A，故A错误； B、滑片在中点时，电路中的电流：I＝I1′＝＝＝A，
9s内滑动变阻器R消耗的电能：WR＝URIt＝4V×A×9s＝48J，故B错误；
C、由P＝UI可得，R1先后两次消耗的电功率之比：＝＝=，故C错误．
C、由P＝UI可得，R先后两次消耗的电功率之比：＝＝＝，故D正确．
6、D
【解析】
如果该人远离镜头，即物距变大，由凸透镜成像规律知道，像距也要相对变小，所以，不改变镜头和成像板之间的距离，则应通过增大凸透镜的焦距，来使像距要相对变小，才能在屏上得到清晰的像，所以镜头的焦点将可能变在c点，故AB错误；反之，如果该人靠近镜头，物距减小，像距要相对增大，不改变镜头和成像板之间的距离时，则应通过减小凸透镜的焦距，来使像距要相对变大，才能在屏上得到清晰的像，所以，镜头的焦点可能变在a、b点，此时镜头的聚光能力增强，故C错误，D正确．
7、D
【解析】
解答：A、煮熟的饺子浮在水面上，符合漂浮条件，饺子所受浮力等于其重力，不符合题意；B、把鸡蛋往碗沿上一碰，鸡蛋给碗沿一个力，同时碗沿给鸡蛋一个等大的反方向的力，鸡蛋就破了，这是利用了力的作用是相互的原理，不符合题意；C、包子皮上捏出了漂亮的花边，力改变了包子皮的形状，不符合题意；D、切菜用的刀，磨得较薄，是在压力一定时，减小受力面积来减小压强，跟摩擦力没有关系，符合题意．故选D．
点睛：漂浮在液面的物体受到重力和浮力的作用，重力等于浮力．物体间力的作用是相互的，鸡蛋给碗一个力，同时碗又给鸡蛋一个反作用力．力的作用效果：力可以改变物体的形状，力可以改变物体的运动状态．切菜用的刀，磨得较薄，是在压力一定时，减小受力面积来减小压强．
8、C
【解析】
运动员把弯弓拉开将箭射出，是弹性势能转化为动能的过程．A不符合题意．
跳伞运动员匀速下落，质量不变，速度不变，动能不变，高度变小，重力势能减小，总机械能减小．B不合题意．
跳水运动员从空中下落，质量不变，速度增大，动能增大，高度减小，重力势能减小，此过程中，重力势能转化为动能．C符合题意．
运动员骑自行车冲向坡顶，运动员和自行车的质量不变，速度减小，动能减小，高度增大，重力势能增大，此过程中，动能转化为重力势能．D不符合题意．
9、C
【解析】
A．漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，该选项说法错误；
B．近视眼需要佩戴凹透镜矫正，该选项说法错误；
C．白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光，该选项说法正确；
D．平面镜成虚像，虚像是反射光线的反向延长线会聚而成的，虚像不会发出光线．该选项说法错误．
10、C
【解析】
导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．
所以A，B，D错误，C正确．
故选C．
二、多选题（本大题共3小题，共12分）
11、CD
【解析】
A. 当闭合S1、断开S2，变阻器R2与R3串联，电压表测R3电压，电流表测干路电流，由图像可知滑动变阻器滑片向右移动时R2电阻增大，因为串联电路分压且电压比等于电阻比，所以电压表示数减小，同时根据公式 可知，电流表示数减小，故A错误；
B. 当闭合S1、断开S2，变阻器R2与R3串联，电压表测R3电压，电流表测干路电流，因此电压表与电流表示数之比即为R3阻值，电阻不变，故B错误；
C.由选项B分析可知当闭合S1、断开S2，滑动变阻器滑片向右移动时，电压表示数变化量与电流表示数变化量之比不变，故C正确；
D. 当开关S1、S2均闭合，且滑动变阻器滑片P在最左端时，R1与R3并联，根据公式 总电阻越小功率越大，并联时电阻最小，所以功率最大，故D正确．
12、ACD
【解析】
A.汽车静止在路面上时，汽车对地面的压力，受力物体是地面，地面对汽车的支持力，受力物体是汽车，这二力作用在不同的物体上，因此这两个力不是一对平衡力，故A不正确，符合题意；
B.小汽车高速行驶时，小汽车上方空气流动大于下方的空气流动，因此小汽车在竖直方向上受支持力和空气向上的托力的作用，因此小汽车对路面的压力小于汽车的重力，故B正确，不符合题意；
C.根据摩擦力产生的条件可知，汽车在水平公路上匀速直线行驶时，汽车对地面有压力，地面是粗糙的，车行驶时，受到了地面对车的阻碍，即受到了摩擦力的作用，只是所受牵引力与摩擦力大小相等、方向相反、在同一物体上、同一直线上，是一对平衡力，故C不正确，符合题意；
D.惯性只有与质量有关，质量不变，惯性不变，故使用安全带和安全气囊不是为了减小惯性，而是为了减小由于惯性带来的危害，故D不正确，符合题意。
13、ABD
【解析】
图甲是电动机原理，不能用来演示电磁感应现象，故A错；乙图是电磁感应现象，不能演示磁场对电流的作用，故B错；丙图说明的是通电导线周围存在磁场，可用来演示电流的磁效应，故C正确；图丁可用来演示电磁铁的磁性强弱与线圈匝数的关系，由于是串联电流相等，所以不能演示与电流大小的关系，故D错；应选ABD．
三、填空题（本大题共5小题，共10分）
14、两表都可以 保护电路 零
【解析】
如图所示，甲表如果并联在A、P之间，测滑动变阻器AP部分的电压，为电压表，示数为
，U为电源电压，R为滑动变阻器的总阻值，L为滑动变阻器的总长，x是弹簧缩短的长度；甲表如果与PB串联，则测电路的电流，示数为： ，无论甲表是电压表还是电流表，滑片向下移动时，甲表的示数都增大，其中R0的作用是保护电路；闭合开关，秤盘内不放物体时，电子秤刻度表甲的示数为零．
15、三孔 火 1000
【解析】
空调属于有金属外壳的用电器，因此与空调外壳相连接的是地线，即空调接入家庭电路时应使用三孔插座，这样即使金属外壳带电，电流也会通过地线导入大地，防止造成触电事故的发生；在使用测电笔时，应用手接触笔尾的金属体，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线；电能表的指示灯在3min内闪烁160次消耗的电能：W=160/3200kW•h=1/20kW•h，则空调的实际功率：P=W/t=1/20kW•h3/60h=1kW=1000W．
16、大于 不变
【解析】
电梯启动加速上升的过程中，有向上的加速度，所以合力向上，地板对物体的支持力大于重力，物体对地板的压力跟地板对物体的支持力是相互作用，等大，所以物体对电梯地板的压力大于100N；惯性是物体的属性，只与质量有关，与运动状态无关，这一过程中物体的惯性不变。
17、水 空气
【解析】
将一根筷子插入盛水的碗中，筷子在水面处看起来变折了，这是由于筷子反射的光从水中斜射入空气中时，传播方向发生了偏折，远离法线，折射角大于入射角，所以筷子在水中的部分是向上弯折．
18、串 3
【解析】
由题知，电源电压高于灯泡的额定电压，要使“3.8V 1.52W”字样的小灯泡接在电压为5V的电源上正常工作，根据串联电路分压的特点知，需要给它串联一个电阻，以分去一部分电压；
根据得灯的正常工作电流为：
串联电路中各处的电流相等，则
；
因串联电路的总电压等于各电阻两端的电压之和，得电阻两端的电压为：
根据得串联电阻的阻值为：
．
重点是欧姆定律的应用，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握．
四、计算题（本大题共3小题，共29分）
19、（1）10Ω（2）20Ω（3）15Ω
【解析】
（1）由小灯泡L标有 “10V 10W”可得灯正常发光时的电阻：===10Ω；
（2）若电流表的示数为0.4A，电路的总电阻：===30Ω，滑动变阻器接入电路的阻值：=-=30Ω-10Ω=20Ω；
（3）因电源电压为12V，且滑片P由距离左端三分之一的位置逐渐向右移动，电压表与电流表指针位置相同，所以=7.5V，=0.3A，定值电阻的阻值：===15Ω.
20、（1）12Ω；（2）20Ω；18V；（3）4.1W～9W
【解析】
（1）已知灯泡的额定电压和额定功率，根据电功率的公式得到小灯泡的电阻；
（2）当开关S2闭合、S1断开，滑片P置于变阻器上的b点时，R与R0串联，Ub=8V，由图2可知电阻Rb的阻值，根据欧姆定律求出电路中的电流，根据串联电路的电阻特点和欧姆定律表示出电源的电压；只闭合S1，R与L串联，当滑片P置于a点，根据Ia：Ib=3：1求出Ia，再根据电阻的串联和欧姆定律表示出电源的电压，根据电源的电压不变得出等式，然后结合Ra：R0=12：1即可求出R0的阻值和电源的电压；
（3）只闭合S1时，根据P=UI求出灯泡的额定电流，然后与电流表的量程比较确定电路中的最大电流，此时变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，根据电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数最大时，电路中的电流最小，电路消耗的总功率最小，根据串联电路的电压特点求出灯泡两端的电压，根据欧姆定律求出电路中的电流，利用P=UI求出电路消耗的最小功率．
【详解】
（1）灯泡电阻：；
（2）由图2可知电阻Rb=16Ω，则电路中电流：，
因串联电路中总电阻等于各分电阻之和，所以电源电压：
U=Ib（Rb+R0）=0.1A×（16Ω+R0）------------①
只闭合S1，滑片置于a点时，Ra与L串联，因Ia：Ib=3：1，
所以，，
则电源的电压：U=Ia（Ra+RL）=0.3A×（Ra+12Ω）----②
由①②式和Ra：R0=12：1可得：R0=20Ω，U=18V；
（3）只闭合S1时，灯泡L与滑动变阻器R串联，
由P=UI可得，灯泡的额定电流：，
因串联电路中各处电流相等，且电流表的量程为0～0.6A，当电路中的电流I大=0.1A时，变阻器接入电路中的电阻最小，电路中的最小阻值：，
则变阻器接入电路中的最小阻值：R小=R总-RL=36Ω-12Ω=24Ω；
当电压表的示数最大时，电路中的电流最小，电路消耗的总功率最小，
灯泡两端的电压：UL小=U-UR大=18V-11V=3V，
此时电路中的电流：，
电路消耗的最小功率：Pmin=UI小=18V×0.21A=4.1W，
电路消耗的最大功率：P最大=UI大=18V×0.1A=9W，
所以电路消耗的功率范围为：4.1W～9W．
21、（1）；（2）10Ω；7V；（3）4.9W
【解析】
（1）由电路图知道，当滑片位于最右端时，滑动变阻器的最大阻值R2 与电阻R1 串联，电压表测R2 两端的电压，此时电路中的电流最小；由乙图知道，电压表的最大值是U1 =6V，I最小 =0.1A，所以，变阻器R2 接入电路的最大阻值： =60Ω；
（2）当滑片位于最左端时电路为R1的简单电路，此时电路中的电流最大，由乙图知道，I最大=0.7A，由 知道，电源的电压是：U=I最大R1 =0.7A×R1；
由于欧姆定律和串联电路中总电压等于各分电压之和，所以，电源的电压是：U=I最小R1 +U2 =0.1A×R1 +6V，
由于电源的电压不变，所以，0.7A×R1 =0.1A×R1 +6V，由此解得：R1 =10Ω，U =7V；
（3）当滑动变阻器接入电路的电阻为0Ω时，电路消耗的总功率最大，此时消耗的最大总功率是：P=UI=7V×0.7A=4.9W．
五、作图题（本大题共2小题，共4分）
22、
【解析】
由图可知，用弹簧测力计悬挂着物体静止在水中，受的浮力、拉力和重力的作用，重力从重心竖直向下画，浮力、拉力从重心竖直向上画，标出符号，浮力与拉力之和等于重力，如图所示：
23、略
【解析】
如图，沿长力F的作用线，再由O向其做垂线，图中L表示的就是该力的力臂．
六、实验探究题（本大题共3小题，共15分）
24、左 11.4 1.14×101
【解析】
（1）由图甲可知，测量前指针偏向分度盘的右侧，说明右盘偏重，应将天平的平衡螺母向左移动，直到指针指在分度盘的中央；
（2）如图乙所示，标尺的分度值是0.2g，小石块的质量：m＝20g+10g+1.4g＝11.4g；
（1）由图丙可知，水和小石块的总体积V总＝60cm1，则小石块的体积V＝V总﹣V水＝60mL﹣50mL＝10mL＝10cm1，小石块的密度：ρ＝＝＝1.14g/cm1＝1.14×101kg/m1．
25、 电流表断路 5.5 断开S2 见解析所示
【解析】
解：（1）根据图甲的电路图，电压表并联在Rx和电流表两端，实物图连接如下：
（2）闭合开关后，移动滑动变阻器的滑片，电流表示数始终为零，电路可能发生断路，电压表示数较大且几乎不变，说明电压表和电源是连通的，所以电路故障可能是电流表断路（电阻Rx断路）．
（3）根据坐标系内描出的点，画出Rx的I-U图线如下：
由图可知，当U=2.0V时，通过Rx的电流I=0.36A，所以Rx的阻值
（4）②闭合开关S1、S2，Rx被短路，电压表测R0和电流表两端的电压，电流表测通过R0的电流，读出电压表的示数U1和电流表的示数I1，则；
③断开S2，电压表测Rx、R0和电流表两端的电压，电流表测通过Rx、R0的电流，读出电压表的示数U2和电流表的示数I2，则Rx+；
④由②③可得，待测电阻 ；
26、B 与灯泡并联的电路断路了 1.14 大于
【解析】
(1) 实验中，额定电压为3.8V的待测小灯泡，电阻约为12Ω，由欧姆定律，灯的额定电流约为：I==≈0.32A，根据串联电路电压的规律和欧姆定律，当灯正常发光时，变阻器连入电路中的电阻：R滑==≈6.88Ω>5Ω，从电流和电阻大小考虑，故应选用的滑动变阻器是B；
(2)原电路中，电压表串联在电路中、电流表与变阻器串联是错误的，电流表应与变阻器串联，电压表与灯泡并联，改正后如下图所示：
(3)经分析，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是与灯泡并联的电路断路了；
(4)根据制出了小灯泡的电流随电压变化的图象知,灯的额定电压下的电流为0.3A,则该小灯泡的额定功率为：P=ULIL=3.8V×0.3A=1.14W；
(5)由图乙知,小灯泡的实际电压是额定电压一半(1.9V)时的电流约为0.21A，电功率为：
P1=1.9V×0.22A=0.40W；
小灯泡的实际电流是额定电流一半时(0.15A)对应的电压约为1V，灯的实际电功率为：
P2=1V×0.15A=0.15W,则P1大于P2。
(6)根据串联电路的规律，当变阻器的电压为：6V−3.8V=2.2V时，灯正常发光，故可将电压表使用小量程与变阻器并联，移动变阻器的滑片，当电压表示数为2.2V时，记下电流表的示数。如下图所示：
