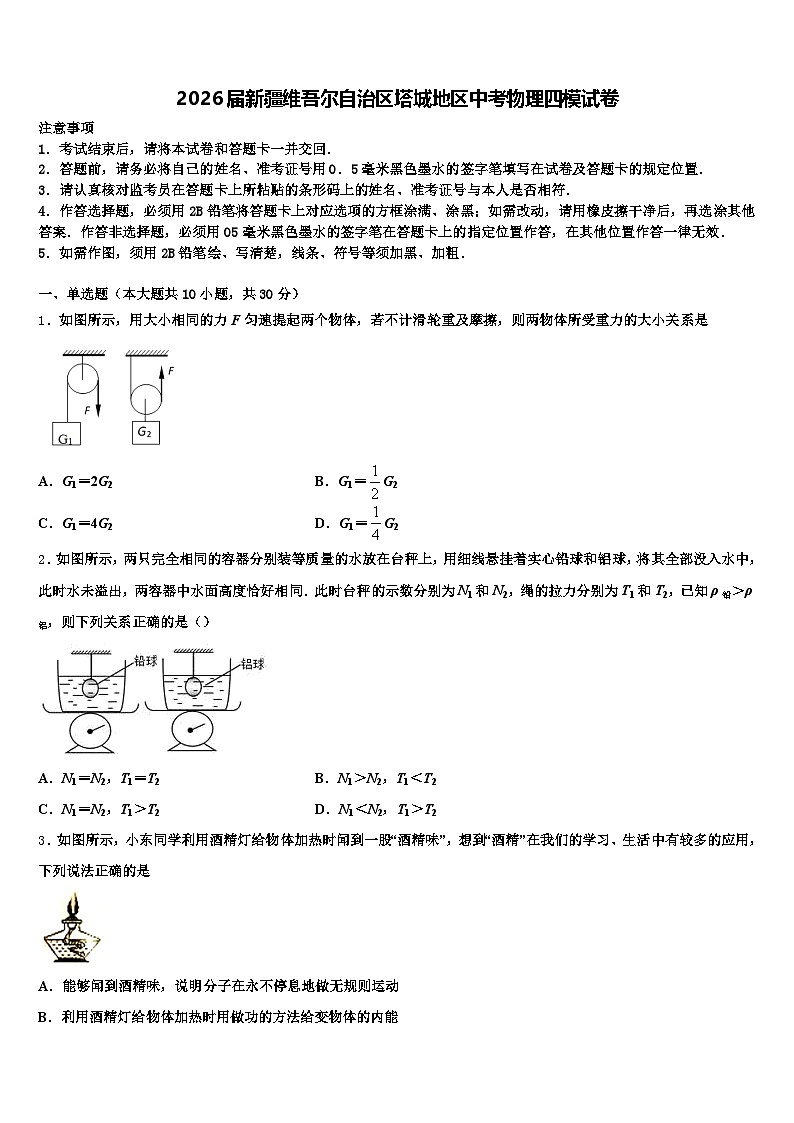

2026届新疆维吾尔自治区塔城地区中考物理四模试卷（含答案解析）

这是一份2026届新疆维吾尔自治区塔城地区中考物理四模试卷（含答案解析），共17页。试卷主要包含了如图，电源电压恒定等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单选题（本大题共10小题，共30分）
1．如图所示，用大小相同的力F匀速提起两个物体，若不计滑轮重及摩擦，则两物体所受重力的大小关系是
A．G1＝2G2B．G1＝G2
C．G1＝4G2D．G1＝G2
2．如图所示，两只完全相同的容器分别装等质量的水放在台秤上，用细线悬挂着实心铅球和铝球，将其全部没入水中，此时水未溢出，两容器中水面高度恰好相同．此时台秤的示数分别为N1和N2，绳的拉力分别为T1和T2，已知ρ铅＞ρ铝，则下列关系正确的是（）
A．N1＝N2，T1＝T2B．N1＞N2，T1＜T2
C．N1＝N2，T1＞T2D．N1＜N2，T1＞T2
3．如图所示，小东同学利用酒精灯给物体加热时闻到一股“酒精味”，想到“酒精”在我们的学习、生活中有较多的应用，下列说法正确的是
A．能够闻到酒精味，说明分子在永不停息地做无规则运动
B．利用酒精灯给物体加热时用做功的方法给变物体的内能

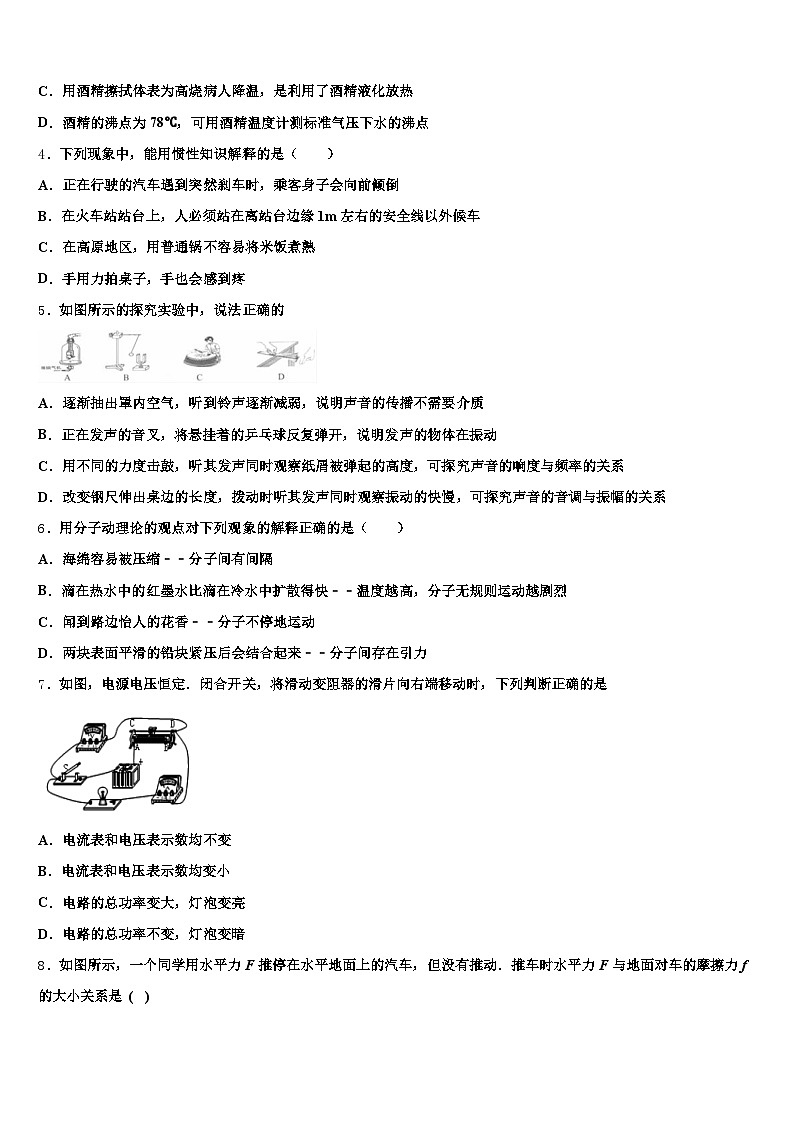

C．用酒精擦拭体表为高烧病人降温，是利用了酒精液化放热
D．酒精的沸点为78℃，可用酒精温度计测标准气压下水的沸点
4．下列现象中，能用惯性知识解释的是（ ）
A．正在行驶的汽车遇到突然刹车时，乘客身子会向前倾倒
B．在火车站站台上，人必须站在离站台边缘1m左右的安全线以外候车
C．在高原地区，用普通锅不容易将米饭煮熟
D．手用力拍桌子，手也会感到疼
5．如图所示的探究实验中，说法正确的
A．逐渐抽出罩内空气，听到铃声逐渐减弱，说明声音的传播不需要介质
B．正在发声的音叉，将悬挂着的乒乓球反复弹开，说明发声的物体在振动
C．用不同的力度击鼓，听其发声同时观察纸屑被弹起的高度，可探究声音的响度与频率的关系
D．改变钢尺伸出桌边的长度，拨动时听其发声同时观察振动的快慢，可探究声音的音调与振幅的关系
6．用分子动理论的观点对下列观象的解释正确的是（ ）
A．海绵容易被压缩﹣﹣分子间有间隔
B．滴在热水中的红墨水比滴在冷水中扩散得快﹣﹣温度越高，分子无规则运动越剧烈
C．闻到路边怡人的花香﹣﹣分子不停地运动
D．两块表面平滑的铅块紧压后会结合起来﹣﹣分子间存在引力
7．如图，电源电压恒定．闭合开关，将滑动变阻器的滑片向右端移动时，下列判断正确的是
A．电流表和电压表示数均不变
B．电流表和电压表示数均变小
C．电路的总功率变大，灯泡变亮
D．电路的总功率不变，灯泡变暗

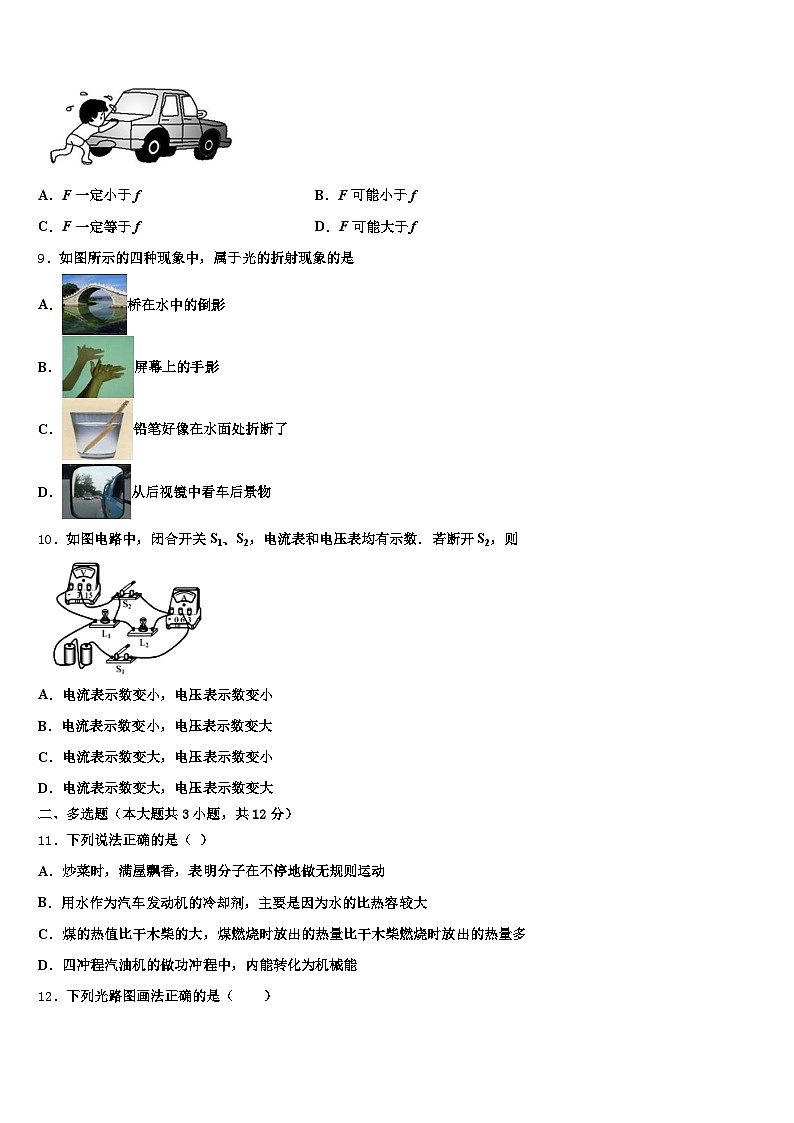

8．如图所示，一个同学用水平力F推停在水平地面上的汽车，但没有推动．推车时水平力F与地面对车的摩擦力f的大小关系是 ( )
A．F一定小于fB．F可能小于f
C．F一定等于fD．F可能大于f
9．如图所示的四种现象中，属于光的折射现象的是
A．桥在水中的倒影
B．屏幕上的手影
C．铅笔好像在水面处折断了
D．从后视镜中看车后景物
10．如图电路中，闭合开关S1、S2，电流表和电压表均有示数．若断开S2，则
A．电流表示数变小，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数变大，电压表示数变小
D．电流表示数变大，电压表示数变大
二、多选题（本大题共3小题，共12分）
11．下列说法正确的是（ ）
A．炒菜时，满屋飘香，表明分子在不停地做无规则运动
B．用水作为汽车发动机的冷却剂，主要是因为水的比热容较大
C．煤的热值比干木柴的大，煤燃烧时放出的热量比干木柴燃烧时放出的热量多
D．四冲程汽油机的做功冲程中，内能转化为机械能
12．下列光路图画法正确的是（ ）
A．
B．
C．
D．
13．如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是
A．导线ab静止不动，电流计指针不偏转
B．导线ab在水平方向运动，电流计指针可能会发生偏转
C．导线ab在竖直方向运动，电流计指针可能会发生偏转
D．电流计指针的偏转方向与导线ab的运动方向有关
三、填空题（本大题共5小题，共10分）
14．如图，电源电压保持不变,电阻R1=R2=R3=10Ω．要使R2、R3并联,应闭合开关________，此时电流表的示数为I1；若把开关S1、S2都断开，此时电流表的示数为I2 ， 则I1:I2=________
15．如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片连在滑杆的右端，从电流表指针所指的刻度，就可以知道油箱内油面的高度．当油面上升时，电流表的示数______，定值电阻R0两端的电压______．（均选填“变大”、“变小”或“不变”）
16．固体不容易压缩，说明分子间存在着_____力；若把两滴水靠在一起合成一滴，这是由于水分子间存在相互作用的_____力；将3cm3水和3cm3酒精注入一个量筒，摇晃后发现，水和酒精的总体积小于6cm3，这说明分子间有_____。
17．受阿基米德辨别真假皇冠故事的启发，小明设计了一个测量碗的密度的探究实验，实验步骤及实验数据如图所示。根据实验数据，填写计算结果：
（1）碗的重量为_____N；
（2）碗的密度为_____g/cm1．（g取10N/kg）
18．如图所示，一木块放在水平面上，上表面固定一轻滑轮（不计滑轮摩擦），轻绳绕过滑轮后，一端固定在右侧墙上，另一端始终用大小为F1的力竖直向上拉，木块向右匀速运动，这个过程中木块受到的摩擦力大小为_____，若将绳端拉力方向改为水平向右，木块仍能匀速运动，这时拉力大小为F2，则F2_____F1（选填“＝”、“＞”或“＜”）．
四、计算题（本大题共3小题，共29分）
19．电动摩托车是利用电动机来驱动的一种环保型交通工具，采用独轮设计，车身小巧并具有自身平衡功能,可帮助通勤者应对拥堵的交通和避免昂贵的停车费.某款电动摩托车的整车质量为57kg，电动机的额定电压为60V，电动机的额定功率为300W，且行驶最大速度可达40km/h，此车只可乘一人，已知小强的质量为60kg，匀速行驶时所受阻力为总重的0.02倍．（g=10N/kg）
（1）该车以额定功率行驶20min时，消耗的电能；
（2）若该车电动机将80%的电能转化为克服阻力做的功，在平直公路上以额定功率匀速行驶20km所需要的时间．
20．某物理兴趣小组设计了一个压力报警装置，工作原理如图所示。ABO为一水平杠杆，OA长120cm，O为支点，AB：OB=5：1；已知报警器R0的阻值为10，压力传感器R固定放置，R的阻值随所受压力F变化的关系如表所示。闭合开关S，水平踏板空载时，电压表的示数为2V；当水平踏板所受压力增大，电压表示数达到5V时，报警器R0开始发出报警信号。踏板、压杆和杠杆的质量均忽略不计。求：
（1）电源电压为多少？当报警器开始报警时，踏板设定的最大压力值为多少？
21．如图所示，一根均匀的细木棒OC，OC =4OA，B为OC的中点．在C点施力将挂在A点的重为90N的物体匀速提升0.1m，木棒的机械效率为90%，不计摩擦．求：
提升该物体做的有用功；C点的拉力做的总功； 木棒的重力。
五、作图题（本大题共2小题，共4分）
22．（2017•山西卷）踢足球是青少年喜爱的一项体育运动．如图所示是向斜上方飞出的足球，不考虑空气阻力，请你画出足球所受力的示意图____．
23．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；电压表测量小灯泡两端的电压．
（______）
六、实验探究题（本大题共3小题，共15分）
24．在学习“运动和力的关系”时，我们曾追随着物理学家的足迹，设计过这样的“斜面”实验：
（1）如图所示，让小车从斜面滑下后，沿水平面运动时竖直方向上受到的_____力和_____力相平衡；
（2）实验过程中，每次都让小车从同一斜面的_____位置（选填“相同”或“不相同”）由静止滑下，是为了使小车在滑到底端时具有相同的速度；
（3）减小水平面的粗糙程度，发现小车滑行的距离_____（选填“变大”、“不变”或“变小”）
（4）进一步推理可知，若水平面绝对光滑，则小车会在水平面上做_____运动。
25．如图是课本上的演示实验，请按要求回答：
甲图：该装置能探究声音产生的原因，还能探究声音的______和_______的关系。
乙图：实验现象是：________________________________________。
实验现象说明了：__________________________________________。
26．在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V．
（1）请按要求合理连接上图甲中电路．
（______）
（2）连接电路时开关应处于_____状态，图甲中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端．
（3）连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表示数为零．进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好．针对电路中出现的小灯泡不发光的故障现象，他提出了如下猜想：①小灯泡短路；②小灯泡灯丝断了；③滑动变阻器断路．根据故障现象，猜想_____（填序号，下同）是错误的．如果观察到电流表有示数，则猜想_____是正确的．
（4）排除故障后，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数如图乙所示为_____V，此时应将滑片P向_____（选填“A”或“B”）端移动到合适位置，读出电流表示数，即可算出小灯泡的额定功率．
（5）小华打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率．图丙、丁是设计好的两种不同方案的电路图．则以下判断正确的是_____（填字母）．
A．两种方案都能 B．两种方案都不能 C．丙方案能，丁方案不能 D．丙方案不能，丁方案能
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
左图滑轮不随物体一起运动，所以是定滑轮，定滑轮不省力，所以F=G1.定滑轮的工作特点：不能省力，但可以改变用力方向。
右图的滑轮随物体一起升降,所以是动滑轮,所以可以省一半的力,F=G2，所以G1=G2.
所以B正确，ACD错误。
2、C
【解析】
根据题干可知：两只完全相同的容器分别装等质量的水，则水的质量为：qm1＝m2，
根据可知水的体积关系是：V1＝V2，
根据将实心铅球和铝球全部没入水中，此时水未溢出，两容器中水面高度恰好相同可知：
V1+V铅排＝V2+V铝排，所以，V铅排＝V铝排，
则根据F浮＝ρ液gV排可知：F铅浮＝F铝浮；
根据物体间力的作用是相互的可知：实心球对水的压力F向下＝F浮，由于台秤的示数＝G容器+G水+F向下；则台秤的示数分别为：
N1＝G容器+G水+F1向下＝G容器+G水+F铅浮；
N2＝G容器+G水+F2向下＝G容器+G水+F铝浮；
所以，N1＝N2，故BD错误．
由于实心铅球和铝球全部没入水中，则V排＝V物，所以，V铅＝V铝；已知ρ铅＞ρ铝，根据m＝ρV可知：实心铅球和铝球的质量关系是：m铅＞m铝；则：G铅＞G铝；
对于悬吊在水中的球来说，它受到自身的重力G、水对它的浮力F浮和悬线对它的拉力T
三个力的作用而处于平衡，则此三力间应有关系为T＝G﹣F浮；则T1＝G铅﹣F铅浮；T2＝G铝﹣F铝浮；所以，T1＞T2；故A错误，C正确．
3、A
【解析】
能够闻到酒精味，是酒精分子无规则运动的结果，属于扩散现象，故A正确；利用酒精灯给物体加热时，物体从酒精灯火焰上吸收热量，是通过热传递的方式来改变物体的内能，故B错误；人们常用酒精为高烧病人降温，是利用了酒精易蒸发，蒸发吸热的缘故，故C错误；标准大气压下，水的沸点是100℃；酒精的沸点是78℃，低于标准气压下沸水的温度，因此测量沸水的温度不能用酒精温度计，故D错误，故选A．
4、A
【解析】
A．当汽车紧急刹车时，乘客向前倾倒，是因为乘客和车都要保持原来的运动状态，汽车刹车速度慢了，乘客的下身随汽车速度减慢，而上身由于具有惯性仍要保持原来的运动状态，所以要向前倾倒，故A符合题意；
B．当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向列车，易出现危险，故B不符合题意；
C．大气压随高度的增加而减小，在高原地区，海拔较高，气压较小，所以如果使用普通锅，由于普通锅密封性能差，会使锅内气压低于一个标准大气压，沸点与气压有关，气压低沸点低，与惯性无关，故C不符合题意；
D．用手拍桌子，手会感到痛。这是因为手对桌子施加了力的作用，同时也受到了桌子对手的作用力，说明了物体间力的作用是相互的，故D不符合题意。
5、B
【解析】
A．图中逐渐抽出罩内空气，听到铃声渐小，说明声音的传播需要介质，故A错误；
B．图中正在发声的音叉，使乒乓球反复弹起，音叉振动发声，说明发声的物体在振动，故B正确；
C．图中击鼓的力度不同，纸屑被弹起的高度不同，鼓面的振幅不同，说明响度与振幅有关，故C错误；
D．改变图中钢尺伸出桌面的长度，钢尺振动的快慢不同，钢尺发出声音的音调不同，探究的是音调与振动快慢（频率）的关系，故D错误。
6、A
【解析】
A. 海棉容易被压缩是因为海棉本身有很多空隙，故A错误；B. 滴在热水中的红墨水比滴在冷水中扩散得快，说明温度越高，分子无规则运动越剧烈，故B正确；C. 闻到路边怡人的花香，是因为分子不停地运动，故C正确；D. 两块表面平滑的铅块紧压后会结合起来，说明分子之间存在引力，故D正确．故选BCD.
分子的特征：质量和体积都很小，分子之间有间隙，在固体、液体中分子间的距离比较小，在气体物质中，分子间的距离比较大；扩散现象说明了分子在不停地做无规则运动；并且分子运动无规则运动的速度与温度有关，且温度越高，分子的运动越剧烈．
7、B
【解析】
由电路图可知，闭合开关时，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A. 将滑动变阻器的滑片向右端移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，电源电压恒定,由 可知，电路中的电流变小，即电流表的示数变小，故错误；
B. 由 可知，灯泡两端的电压变小，即电压表的示数变小，故正确；
CD. 由 ，且灯泡的亮暗取决于实际功率的大小，所以灯泡和电路消耗的总功率变小，灯泡变暗，故CD错误。
8、C
【解析】
一位同学用水平力F推停在水平地面上的汽车，但没有推动，汽车处于静止状态，汽车水平方向上受到的推力和摩擦力是一对平衡力，大小相等，即F＝f，故C正确．
9、C
【解析】
（1）光在同一均匀介质中沿直线传播；
（2）光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；
（3）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象．
【详解】
A、平静的水面相当于平面镜，桥在水中形成“倒影”是平面镜成像，平面镜成像属于光的反射现象，不符合题意；
B、手在墙上形成手影，是因为光在同一均匀介质中沿直线传播，不符合题意；
C、钢笔好像在水面处折断了是由于光从水中斜射入空气中时发生折射，属于光的折射，符合题意；
D、汽车观后镜，是利用凸面镜能使光线发散的特点扩大视野，是光的反射原理，不符合题意．
故选C．
10、A
【解析】
解：由图知，闭合开关S1、S2，灯泡L2被短路，电路中只有L1工作，电压表测量电源电压．此时电流表的示数为 ；
若断开S2，L1和L2串联，电压表测量L1两端的电压，根据串联电路电压关系可知其示数小于电源电压，所以电压表示数变小；
此时电流表示数；因，所以，电流表示数变小；
故A正确为答案．
点睛：开关的断开和闭合可以改变电路的连接方式．解答本题要注意：当开关S2闭合时，灯泡L2被短路，电路为只有L1的简单电路；当开关S2断开时，灯泡L1、L2串联，电压表测L1两端的电压；
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
炒菜时，芳香油分子不停地做无规则运动，扩散到空气中，由于炒菜时温度很高，所以分子的扩散速度加快，故“满屋飘香”故A正确；用水作为汽车发动机的冷却剂，主要是因为水的比热容较大，与其他物质相比，在质量相同的情况下，升高相同的温度，水吸收的热量多，故B正确；根据Q=mq可知，放出的热量与热值、质量都有关，故热值大燃烧时放出热量不一定多．故C错误；四冲程汽油机的做功冲程中，将高温高压燃气的内能转化为活塞的机械能，故D正确；故选ABD．
12、ABCD
【解析】
AB、根据凸透镜的三条特殊光线可知，平行于主光轴的光线经凸透镜折射后将过焦点，通过焦点的光线经凸透镜折射后将平行于主光轴，故AD正确；CB、根据凹透镜的三条特殊光线可知，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，故CD正确；
故选ABCD.
点睛：根据凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
13、ABD
【解析】
A．导线ab静止不动，没有做切割磁感线运动，不产生感应电流，所以电流计指针不偏转，故A正确；
B．导线ab在水平方向运动，导线ab做切割磁感线运动，所以在电路中会产生感应电流，电流表指针会发生偏转，故B正确；
C．导线ab在竖直方向运动，导线ab没有做切割磁感线运动，所以在电路中不会产生感应电流，电流表指针不会发生偏转，故C错误；
D．导线ab的运动方向改变，感应电流方向发生改变，电流计指针的偏转方向发生变化，故D正确．
三、填空题（本大题共5小题，共10分）
14、S1、S2 4：1
【解析】
电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．电阻的串并联特点：串联电路的电阻越串越大；并联电路的电阻越并越小 ．如图所示，电流从电源的正极流出经过电流表后，要使电阻R2、R3并联，则电阻R2、R3中必须有电流通过，所以应闭合开关S1、S2（电阻R1处于短路状态）；
当开关S1、S2断开，R3处于开路状态，电阻R1、R2串联；
R2、R3并联时
R=5Ω，
电流
I1==；
R1、R2串联时，
R′=10Ω+10Ω=20Ω，
电流
I2==；
因此
I1∶I2=×=4∶1．
15、变大 变大
【解析】
由图示可知，定值电阻与滑动变阻器是串联的，当油面上升时，浮子会上移，此时杠杆右端的指针会向下滑动，变阻器连入电路的电阻变小，电路的总电阻变小，由于总电压不变，所以电流变大，电流示数会变大，根据欧姆定律可知，定值电阻R0两端的电压也变大．
16、斥 引 间隙
【解析】
（1）固体不容易压缩，说明分子间存在着斥力；
（2）若把两滴水靠在一起合成一滴，这是由于水分子间存在相互作用的引力；
（3）将3cm3的水和3cm3的酒精注入一个量筒中，摇晃后发现，水和酒精的总体积小于6cm3，即液体的总体积变小，这说明分子间有间隙。
17、0.6 2
【解析】
（1）由图甲知，水的体积V1＝500mL，由图乙知，水与碗所排开水的总体积V2＝560mL，碗所排开水的体积V排＝V2﹣V1＝560mL﹣500mL＝60mL=60，碗所排开水的质量m水＝ρ水V排＝1g/mL×60＝60g；
碗漂浮在水面上时，碗受竖直向下的重力G碗＝m碗g，竖直向上的浮力F浮═m水g，处于平衡状态，由平衡条件得：G碗＝F浮，即：m碗g＝m水g，所以m碗＝m水＝60g；
则G碗＝m碗g＝0.06kg×10N/kg＝0.6N。
（2）由图丙知，碗和水的总体积V1＝510mL，碗的体积V＝V1﹣V1＝510mL﹣500mL＝10mL＝10cm1；
碗的密度ρ碗＝＝＝2g/cm1；
18、F1； ＞
【解析】
涉及的知识点是：匀速运动时受平衡力；影响摩擦力的因素是压力和接触面的粗糙程度．
【详解】
根据题意知道，木块向右匀速运动，所以受平衡力，即木块受到向右的拉力和向左的摩擦力一对平衡力，大小相等，故摩擦力f1 =F=F1；若将绳端拉力方向改为水平向右，木块仍能匀速运动，此时物体受向右的两个F2 和向左的摩擦力一对平衡力，大小相等，即2F2 =f2；因为影响滑动摩擦力的因素是压力和接触面的粗糙程度，所以，当绳子竖直向上拉时，对物体有竖直向上的拉力，此时物体对地面的压力小于重力，当改为水平向右拉时，物体对水平面的压力等于重力，即压力增大，摩擦力也增大，所以，f2 ＞f1，即.
四、计算题（本大题共3小题，共29分）
19、（1）3.6×105J（2）1950s
【解析】
（1）由P=可得消耗的电能：W=Pt=300W×20×60s=3.6×105J；
（2）人和车的总重力：G总=(m车+m人)g=(57kg+60kg)×10N/kg=1170N；车受到的阻力：F阻=0.02G总=0.02×1170N=23.4N；由题意得：80%Pt=F阻S，则t===1950s．
20、（1）11V（2）150N
【解析】
（1）闭合开关时，压力传感器R和报警器R0串联，电压表测报警器R0两端的电压，由表格数据可知，当踏板空载时（即F=0N），压力传感器的电阻为R=45Ω，已知R0=10Ω，电压表的示数为2V，则此时电路中的电流为I===0.2A，电源电压为U===11V。
（2）当报警器开始报警时，R0两端电压为U0’=5V，此时电路中的电流为I’===0.5A，则传感器两端的电压为UR==11V-5V=6V，此时传感器R的阻值为R===12Ω，由表格可知，当传感器的阻值R=12Ω时，对应的压力F压=25N。因AB：OB=5：1，OA=120cm，则OB===20cm，根据杠杆平衡条件得F压×OA=F踏×OB，则F踏===150N，即踏板设定的最大压力值为150N。
21、9J 10J 5N
【解析】
(1)提升该物体做的有用功：
W有用=Gh=90N×0.1m=9J；
(2)由η=可得，拉力F所做的功：
W总===10J；
(3)因为W总= W有用+W额，
所以，克服木棒重力做的额外功：
W额= W总− W有用=10J−9J=1J，
因为OA=OC，B为OC的中点，所以OB=2OA；
所以,由相似三角形的知识可知,当物体上升0.1m时,B点(重心)将上升h′=0.2m；
不计摩擦和绳子重,由W额=G木h′可得木棒重力：
G木= ==5N.
五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：不考虑空气阻力，足球在空中只受竖直向下的重力作用，从足球的重心向下作重力的示意图，就是足球所受力的示意图，如上图所示．
【考点定位】力的示意图
23、
【解析】
电压表要测小灯两端电压应与灯泡并联；滑动变阻器要改变灯泡亮度，应一上一下串联入电路中．滑片左移灯变暗，说明电路中电流变小，电阻变大，所以应将变阻器的右下接线柱接入电路中．如图所示：
六、实验探究题（本大题共3小题，共15分）
24、重 支持 相同 变大 匀速直线
【解析】
（1）小车在水平面上运动时受到竖直向下的重力和竖直向上的支持力，它们是一对平衡力；
（2）该实验中，每次都让小车从同一斜面的同一位置由静止开始滑下，是为了使小车滑到斜面底端时具有相同的速度；
（3）小车在不同的水平面滑行时，在初速度相同的条件下，水平面越光滑，小车受到的摩擦力越小，速度减小的越慢，运动距离越远，所以当减小水平面的粗糙程度时，小车滑行的距离变大；
（4）根据这个实验推理：若水平物体表面绝对光滑（即运动小车不受任何阻力作用），那么小车将一直保持匀速直线运动状态。
25、响度振幅温度计示数升高快慢不同电流相同时，相同时间内，电阻越大产生的热量越多
【解析】
[1][2]甲图：在该实验中通过观察小球的运动可以知道音叉在振动，如果响度越大，小球被弹开的距离越大，这也说明响度与音叉振动的幅度有关。
[3][4]乙图：在实验中，刚开始温度计的示数相同，当加热一段时间后，发现两个瓶中水的温度升高的快慢不同，这也说明当电阻不同时，在相同的时间内，当电流相同时，电阻越大，其产生的热量就越多。
26、 断开 B ② ① 1.4 A D
【解析】
（1）小灯泡的额定功率为2.5V＜3V，电压表选用小量程，电表连接要使电流从正接线柱流入，从负接线柱流出，滑动变阻器一上一下接入电路，如图所示；
（2）为了保护电路，在连接电路时，开关处于断开状态，图中滑动变阻器滑片以左下的方式连入电路，闭合开关前，为了保护电路，滑动变阻器滑片应置于最大阻值处，即图中的B端；
（3）①连接好电路后，闭合开关，移动滑动变阻器滑片P，如果小灯泡短路，小灯泡不发光，相当于一根导线，电压表示数为0，电流表有示数；
②如果小灯泡的灯丝断了，则电压表与电路中其它元件串联，因电压表内阻很大，根据欧姆定律和分压原理，电流表示数接近0，电压表示数接近电源电压，小灯泡分得的电压很小，不发光；
③如果滑动变阻器断路，则电压表、电流表均无示数，小灯泡不发光；所以，连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，电路中出现小灯泡不发光，电压表示数为零，猜想②是错误的；如果观察到电流表有示数，则猜想①是正确的；
（4）电压表使用小量程，电压表小量程的分度值为0.1V，示数为1.4V，所以，应增加灯两端的电压减小滑动变阻器的电压，根据分压原理，就要减小变阻器连入电路中的电阻，所以，应将滑片P向A端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率；
（5）图丙中，无论S接a还是接b都无法得知小灯泡是否正常发光，丙方案不能测定小灯泡的额定电功率；图丁中，R0、小灯泡、变阻器三者串联，S接a时，电压表测灯泡两端的电压，S接b时测灯和定值电阻的总电压，可以确定小灯泡是否正常发光，也能求出定值电阻两端电压，故而求出对应电流值，丁图能测定小灯泡的额定电功率，所以答案选D．
F/N
0
5
10
15
20
25
30
…
R/
45
34
24
18
14
12
10
…
