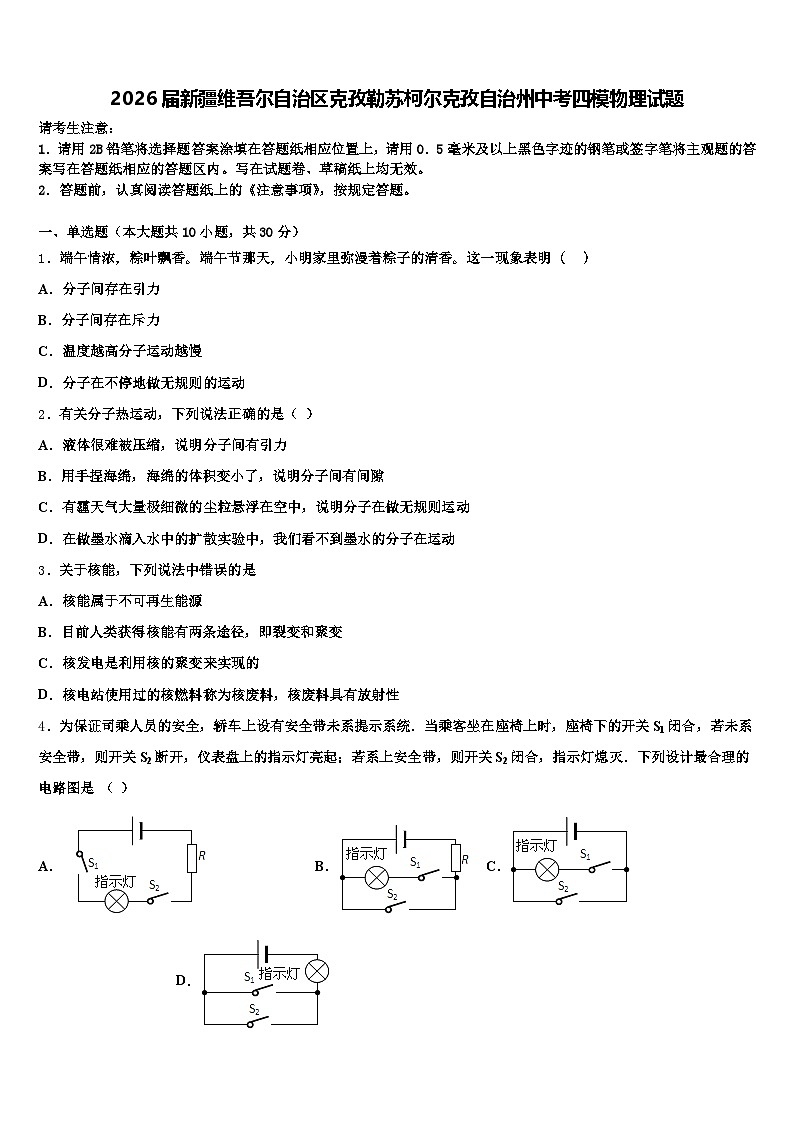

2026届新疆维吾尔自治区克孜勒苏柯尔克孜自治州中考四模物理试题（含答案解析）

这是一份2026届新疆维吾尔自治区克孜勒苏柯尔克孜自治州中考四模物理试题（含答案解析），共19页。试卷主要包含了关于核能，下列说法中错误的是，下列数据中，最接近生活实际的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．端午情浓，粽叶飘香。端午节那天，小明家里弥漫着粽子的清香。这一现象表明（ ）
A．分子间存在引力
B．分子间存在斥力
C．温度越高分子运动越慢
D．分子在不停地做无规则的运动
2．有关分子热运动，下列说法正确的是（ ）
A．液体很难被压缩，说明分子间有引力
B．用手捏海绵，海绵的体积变小了，说明分子间有间隙
C．有霾天气大量极细微的尘粒悬浮在空中，说明分子在做无规则运动
D．在做墨水滴入水中的扩散实验中，我们看不到墨水的分子在运动
3．关于核能，下列说法中错误的是
A．核能属于不可再生能源
B．目前人类获得核能有两条途径，即裂变和聚变
C．核发电是利用核的聚变来实现的
D．核电站使用过的核燃料称为核废料，核废料具有放射性
4．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是 （ ）
A．B．C．D．

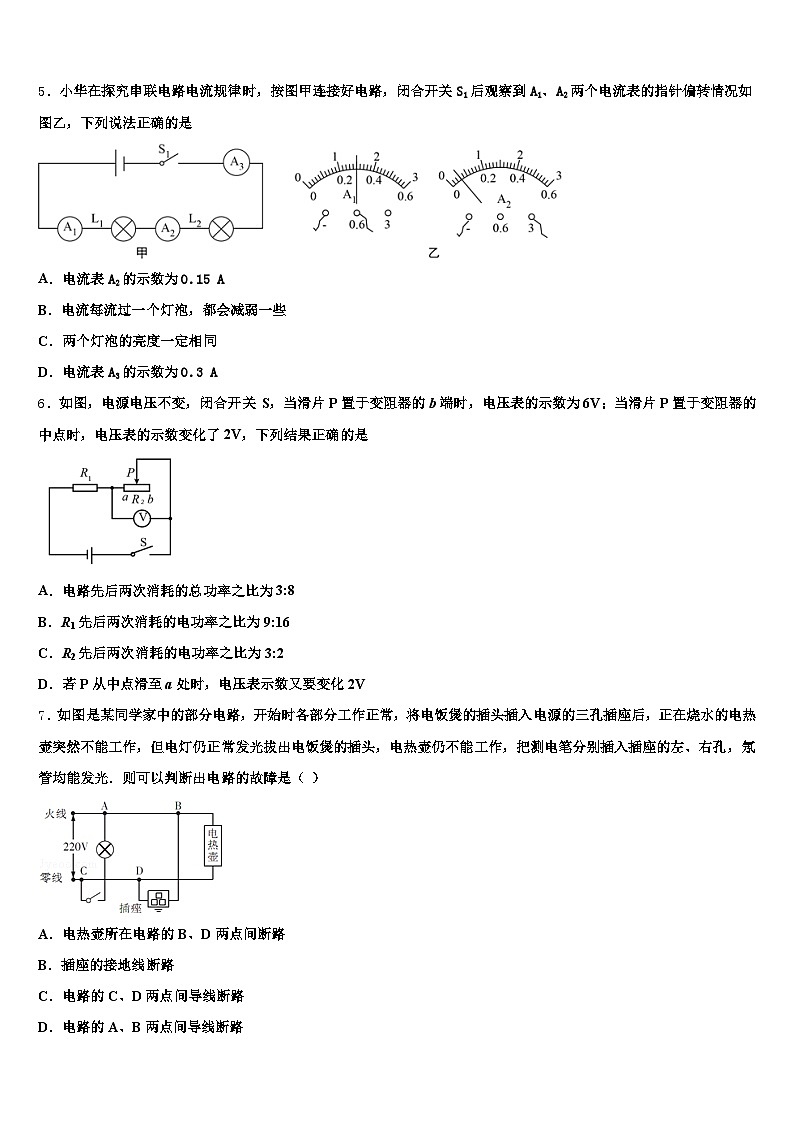

5．小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关S1后观察到A1、A2两个电流表的指针偏转情况如图乙，下列说法正确的是
A．电流表A2的示数为0.15 A
B．电流每流过一个灯泡，都会减弱一些
C．两个灯泡的亮度一定相同
D．电流表A3的示数为0.3 A
6．如图，电源电压不变，闭合开关 S，当滑片P置于变阻器的b端时，电压表的示数为6V；当滑片P置于变阻器的中点时，电压表的示数变化了2V，下列结果正确的是
A．电路先后两次消耗的总功率之比为3:8
B．R1先后两次消耗的电功率之比为9:16
C．R2先后两次消耗的电功率之比为3:2
D．若P从中点滑至a处时，电压表示数又要变化2V
7．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（ ）
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路

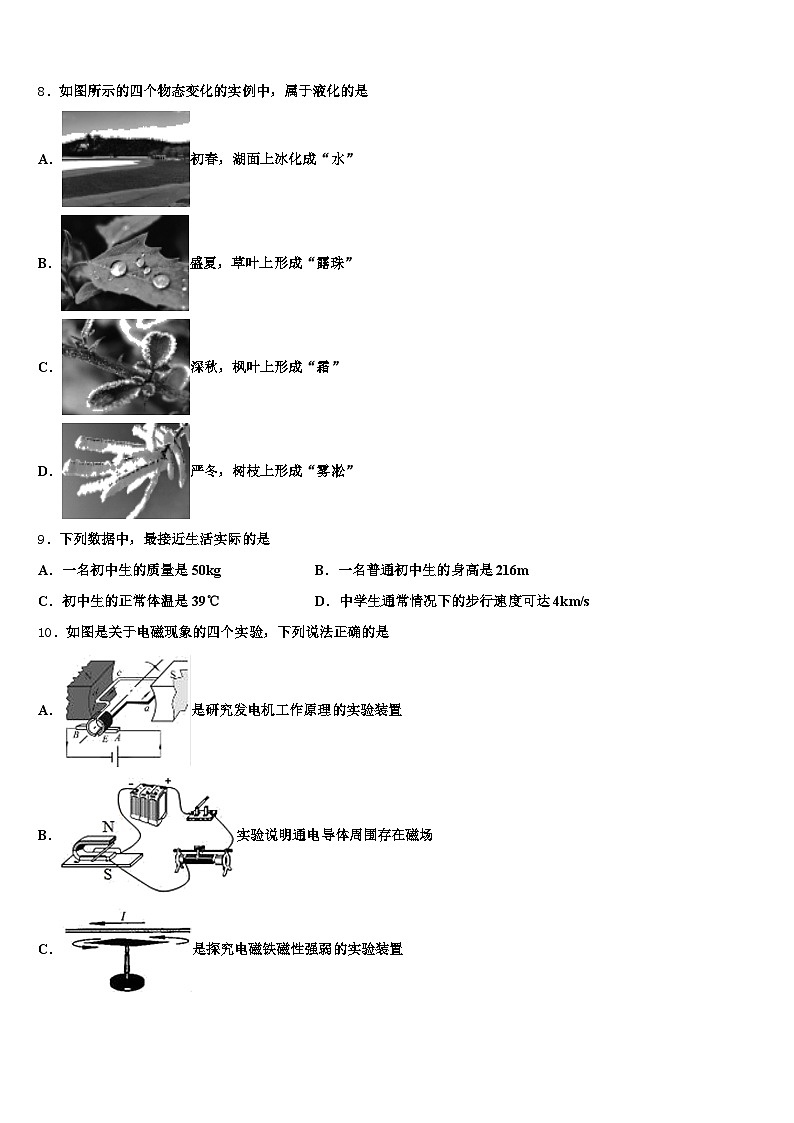

8．如图所示的四个物态变化的实例中，属于液化的是
A．初春，湖面上冰化成“水”
B．盛夏，草叶上形成“露珠”
C．深秋，枫叶上形成“霜”
D．严冬，树枝上形成“雾凇”
9．下列数据中，最接近生活实际的是
A．一名初中生的质量是50kgB．一名普通初中生的身高是216m
C．初中生的正常体温是39℃D．中学生通常情况下的步行速度可达4km/s
10．如图是关于电磁现象的四个实验，下列说法正确的是
A．是研究发电机工作原理的实验装置
B．实验说明通电导体周围存在磁场
C．是探究电磁铁磁性强弱的实验装置
D．是探究电磁感应现象的实验装置
二、多选题（本大题共3小题，共12分）
11．下图是同学们所画的光路图，其中错误的是（ ）
A．B．C．D．
12．如图是课本上的一些演示实验或插图，下列关于这些插图的说法中，正确的是
A．A图所探究的物理问题是影响电阻大小的因素
B．B图所探究的结论是使用滑轮组可以省力
C．C图所探究的物理问题是动能与势能的相互转化
D．D图所探究的是发电机的工作原理
13．如图所示，电源电压恒为4V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为20Ω，电压表量程“0～3V”，电流表量程为“0～0.6A”。在电路安全的情况下，下列判断正确的是
A．灯泡正常发光时的电阻为6Ω
B．只闭合开关S，滑动变阻器的取值范围是6Ω-18Ω
C．只闭合开关S，该电路的最大功率是2W
D．用阻值为10Ω的定值电阻R1替换小灯泡，并将滑片P移到R的最左端，闭合开关S，S1电流表示数为0.6A
三、填空题（本大题共5小题，共10分）
14．如图所示，工人师傅装修房屋时，用灌水的透明长塑料管检查两个窗台是否在同一水平面，这是利用______原理。请你再列举一个该利用原理的事例：______。
15．核电站是利用核_____（选填“聚变”或“裂变”）来发电，核能是_____（选填“可再生”或“不可再生”）能源．
16．白天江、河、湖、海以及大地表层中的水不断蒸发，当含有很多水蒸气的空气升入高空时，水蒸气遇冷______________（填写物态变化名称，下同）成大量的小水珠或______________成大量的小冰晶， 小水珠和小冰晶被热气流托浮在空中，这就是我们看到的“云”。在一定的条件下，小水珠和小冰晶会越来越大，大到一定程度时，热气流托不住就会下落，下落过程中，冰晶____________成水滴， 与原来的水滴一起落到地面，这就形成了“雨”。当夜间气温降低时，如果空气中有较多的浮尘， 空气中的水蒸气会在夜间较冷的环境下______________成小水珠，吸附在这些浮尘上面，就形成了“雾”。
17．电冰箱所用的制冷物质既容易_____和_____（填物态变化）。记忆合金的主要成分是_____。
18．阅读材料，完成填空．
流浪地球
电影《流浪地球》中，科学家们发现太阳急速衰老膨胀，短时间内包括地球在内的整个银河系都将被太阳所吞没．为了自救，人类提出一个名为“流浪地球”的大胆计划，由远方的领航者空间站负责给地球探测预警，在地球表面建造10000座单个功率为5.4×1011kW的发动机，推动地球离开太阳系，用2500年的时间奔往另外一个栖息之地．当然，这当中困难重重！
第一、地球必须摆脱太阳的吸引．出逃的第一步，让地球围绕太阳做最后转动，从近日点公转到远日点，在远日点开始挣脱太阳的吸引．
第二、离开了太阳，地表温度降低到零下80°C，为躲避地表的低温，需要用超大型斗轮式挖掘机挖出防空洞，建设地下城．
尽管《流浪地球》描述的场景，在人类历史长河中，发生的几率微乎其微，但人类命运共同体的核心价值，就是要维护人类共同的安全．中国作为当代世界中有影响力的大国，始终坚持团结各国，共同面对灾难．中国人民用自己的行动，将一个有责任、有担当的中国形象呈现在世界面前．
（1）地球在近日点向远日点运动过程中，地球的运动状态_____（选填“不变”或“改变”）．
（2）为确保在有限时间内将地下城建设好，超大型挖掘机的转动轮刀刃必须很锋利，这是通过_____的方法增大压强．
（3）离开太阳，我们周围环境将处于超低温情况，这会让许多金属和合金的电阻变为零，这种现象称为_____现象，此时这些物质将_____（选填“可以”或“不可以”）用来制作电热毯．
（4）电影中宇航员在“领航者空间站”靠_____（选填“次声波”、“超声波”或“电磁波”）与地面进行通信，说明其_____（选填“能”或“不能”）在真空中传播．
（5）若不考虑其他星球推力作用，地球表面的发动机同时全功率启动，朝同一方向推动地球，从静止开始最后运动的速度达到光速的0.005倍做匀速直线运动，此时地球受到的总推力大小为
_____N．
四、计算题（本大题共3小题，共29分）
19．在物理实验操作考核中，水平桌面上放置底面积为100cm2的圆柱形容器（不计容器壁厚度），内有12cm的水（如图甲），某考生用弹簧测力计悬挂一金属圆柱体，从液面开始缓慢浸入水中，拉力F与圆柱体下表面到水面距离h的变化关系如图乙所示，当圆柱体下表面距液面为10cm时，系圆柱体的细线恰好松开，圆柱体沉入容器底部（水未溢出）．如图内所示（g取10N/kg），求：
圆柱体浸没在水中时所受到的浮力；圆柱体的体积；圆柱体沉入底部时，水对容器底部的压强。
20．如图所示，L上标有“6V 3W”字样，电流表量程为0~0.6A，电压表量程为0~11V，变阻器R的最大电阻为100Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra ，电流表示数为Ia．只闭合S2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图所示 ；当滑片置于b点时，电压表示数Ub =8V，电流表示数为Ib．已知Ra∶R0 =12:1，Ia∶Ib =3:1．（灯丝电阻不随温度变化）求：
（1）小灯泡的电阻；
（2）定值电阻R0和电源电压；
（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，电路消耗的功率范围为多少？
21．把质量为500g的水加热到80°C，吸收了8.4×104J的热量，已知水的比热容为4.2×103J/（kg•℃），求：
（1）水温升高了多少
（2）原来水的温度是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，一束光线从水中斜射入空气，请画出反射光线和折射光线的大致方向；
23．在如图中的○里填上适当的电表符号，使之成为正确的电路图。
（______）
六、实验探究题（本大题共3小题，共15分）
24．同学们通过实验探究“电流相同时，电功率跟电压的关系”.所用两只灯泡为L1“2.5 V 0.3 A”和L2“3.8 V 0.3 A”.
（1）小文同学用干电池做电源，把两只灯泡连成如图甲所示的电路，采取这样连接方式的目的是：______________________；实验中，可通过小灯泡亮度判断___________________.
（2）闭合开关进行实验，L1两端电压如表盘所示，则L1两端电压为_____V，结合表中其他证据可得出的结论是：_________________________.
（3）针对此探究课题，小宇同学设计的电路如图乙，利用该电路完成探究课题有什么缺点和优点____________________？（注：电路乙与甲相比结构复杂，原件数多除外）
25．图14甲是 “探究平面镜成像的特点”实验装置．

(1)选用薄玻璃板代替平面镜原因是玻璃板透光，便于确定像______．
(2)在竖立的玻璃板前点燃蜡烛A，拿外形相同但不点燃的蜡烛B竖立着在玻璃板后面移动，直至看上去它与蜡烛A的像完全重合，这说明像与物大小______（选填“相等”或“不相等”）．
(3)记录蜡烛B的位置，用刻度尺在白纸上测得蜡烛B到玻璃板的距离s如图14乙所示，是______cm．通过多次实验、对比分析，得出结论：像和物体到平面镜的距离_________（选填“相等”或“不相等”）．
(4)移去蜡烛B，在其原来位置上放置一块光屏，光屏上______（选填 “能”或“不能”）呈现蜡烛的像，这说明平面镜成的是_______（选填 “虚”或“实”）像．
26．小莉、小华和小明三人选择了一个焦距为10cm的凸透镜来探究凸透镜成像规律,实验装置如图示：

(1)小莉同学做实验时,小华发现烛焰在光屏上的像如图所示,若要使烛焰在光屏中心成像,只调节透镜,小莉应将透镜向____（选填“上“或“下”)移动,改正后,当蜡烛距离凸透镜10.3cm时，却发现在光具座上无论怎么样移动光屏都得不到像,原因是_____________________
(2)小明在凸透镜成像实验中,把蜡烛放在该凸透镜的焦点上,凸透镜固定不动,将光屏向远离凸透镜的方向移动的过程中,在光屏上观察到一个大小________________ (选填 逐渐变大、保持不变或逐渐变小)的光斑．
(3)小华将烛焰移至距凸透镜15cm处,移动光屏,烛焰在光屏上可以得到倒立、_________清晰的实像．
(4)小莉同学将自己的近视眼镜镜片放在了蜡烛与凸透镜(靠近凸透镜)之间,小明移动透镜和光屏,直到在光屏上得到了一个倒立缩小的清晰的像.将近视眼镜镜片取下,发现光屏上的像变模糊了．
①为了使屏上的像重新变得清晰,在不移动蜡烛和凸透镜位置的前提下,小华应将光屏向__（选“左”或“右”)移动
②表示小莉同学近视眼成像和近视矫正情况的分别是_________．
(5)蜡烛通过凸透镜恰好在光屏上得到放大的清晰的像，若保持凸透镜的位置不变把蜡烛和光屏的位置对调,则光屏上（________）
A．不能成像 B．可以成像,但要适当移动位置
C可以成像,像大小不变 D．可以成像,像变小
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】分子动理论内容为：物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互作用引力和斥力。由于分子在不停地做无规则运动，所以我们会闻到粽子的香味，这就是扩散现象；
故选：D。
【点睛】一定要熟记分子是不断运动的、分子之间有间隙、分子的质量和体积都很小的性质，并会用这些性质解释一些宏观现象。
2、D
【解析】
A．液体很难被压缩，说明分子间有斥力，A错误；
B．因为海绵内有空隙，所以用手捏海绵，海绵的体积变小了，不能说明分子间有间隙，B错误；
C．尘粒是由大量分子组成，它的运动属于物体的机械运动，不能说明分子在做无规则运动，C错误；
D．在做墨水滴入水中的扩散实验中，水墨分子子做无规则运动，而分子运动是肉眼是看不到的，D正确．
3、C
【解析】
A. 根据不可再生能源的概念可知：核能属于不可再生能源，故A正确；
B. 目前核能是通过核裂变或核聚变获取能量的，故B正确；
C. 核电站主要利用核裂变的可控链式反应来发电的，故C错误．
D 核电站使用过的核废料如果处理不当会对人类社会产生非常大的影响，具有放射性，故D正确．
4、B
【解析】
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．说明当开关S2闭合后把灯泡短路了，另外此电路还需要一个保护电阻，所以选B．
5、D
【解析】
A．由图可知，电流表A2所选量程为A由指针位置可知，电流表A2的示数为0.3A，故A错误；
B．串联电路中，电流处处相等．因此电流每流过一个灯泡，不会减弱，故B错误；
C．灯泡的亮度取决于其实际功率的大小．因不知两个灯泡的电阻关系，因此不能确定两个灯泡的亮度一定相同，故C错误；
D．由图可知，电流表A1所选量程为0-0.6A，由指针位置可知，电流表A1的示数为0.3A串联电路中，电流处处相等．因此电流表A3的示数也为0.3A，故D正确；
故选D。
6、B
【解析】
由电路图可知，R1与滑动变阻器串联，电压表测量R2两端的电压，滑片P位于变阻器右端时，电压表示数为6V，滑动变阻器两端的电压：=6V①，
当滑片滑到中点处时，变阻器的接入电阻变小，根据串联分压可知电压表示数应减小，滑动变阻器两端电压为U2=6V-2V=4V；滑动变阻器两端的电压：=4V②，
由①②可得R1=R2③，③代入①得到U=12V，
电路先后两次消耗的总功率之比为，故A错误；
原来R1两端的电压U1=U-U2=12V-6V=6V，后来R1两端的电压U1′=U-U2′=12V-4V=8V，先后两次消耗的电功率之比为，故B正确；
R2先后两次消耗的电功率之比为，故C错误；
若P从中点滑至a处时，电压表示数由4V变为0，变化4V，故D错误．
7、C
【解析】
正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．
8、B
【解析】
A．湖面上冰化成水是物质由固态变为液态属于熔化现象；
B．草叶上形成“露珠”是空气中的水蒸气遇冷液化形成的；
C．枫叶上形成“霜”是空气中的水蒸气遇冷凝华形成的；
D．树枝上形成“雾凇”是空气中的水蒸气凝华形成的．
9、A
【解析】
A、一名初中生的质量大约100斤左右，即50kg左右，故A正确
B、一名普通初中生的身高是216cm=2.16m，故B错误；
C、初中生的正常体温大约是37℃，故C错误；
D、人正常步行的速度约为1.2m/s，故D错误。
10、D
【解析】
A、图中有电池，是电动机原理图；
B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力；
C、是奥斯特实验，说明通电导线周围存在磁场；
D、图中没有电池，是电磁感应现象实验．
二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A．该图是平面镜成像光路图，此时光的传播方向错误，即箭头方向标反了，故A错误；
B．该图是光的折射光路图，光从水中斜射入空气中时，折射角应大于入射角，而图中的折射角小于入射角，故B错误；
C．平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点．故C错误；
D．过焦点的光线经凸透镜折射后折射光线平行于主光轴，过光心的传播方向不改变，故D正确；
故选ABC。
此题考查平面镜相关作图、光的折射光路图和透镜的光路图的画法，作图题是历年来中考的必考题目之一，要求学生熟练掌握各种作图技巧。
12、ABC
【解析】
A、A图中的实验装置可以通过控制变量法来探究电阻大小的影响因素，此选项说法正确；
B、图B中可以看出小孩使用滑轮组可以轻松的把一个大人拉动，说明使用滑轮组可以省力，此选项说法正确；；
C、图C中，滚摆上升时，动能减小，重力势能增大，动能转化为重力势能；滚摆下降时，重力势能减小，动能增大，重力势能转化为动能．因此本实验探究的是：动能与势能的相互转化，此选项说法正确；
D、D图中的实验是奥斯特实验，奥斯特实验表明：电流周围存在磁场．而发电机原理是电磁感应现象；此选项说法错误；
13、ACD
【解析】
A. 根据 可得，灯泡正常发光时的电阻： ，故A正确；
B. C.只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，调节滑动变阻器滑片，使灯泡L两端电压为3V，则此时滑动变阻器R两端电压为1V，因为串联电路电压比等于电阻比，因此可知，即，所以R=2Ω，此时电路中电流为，当滑动变阻器R两端电压为3V时，因为串联电路电压比等于电阻比，可知，即，所以R=18Ω，即滑动变阻器的取值范围是2Ω-18Ω，故B错误;
C.根据公式 可知总电阻越小功率越大，只闭合开关S，该电路的最大功率是，故C正确；
D. 将滑片P移到R的最左端，此时R1与R并联，电流表测干路电流，因此 ,故D正确。
三、填空题（本大题共5小题，共10分）
14、连通器 茶壶
【解析】
由于塑料软管中装有水，管子两端开口，并且相连通，因此当管中的水静止时，管两端的水面一定相平，这利用的是连通器的结构特征。生产和生活中利用连通器原理的例子很多，如茶壶、船闸、过路涵洞等。
15、裂变 不可再生
【解析】
[1]目前核电站是利用核的裂变来获得核能；
[2]核能不能源源不断从自然界获得，是不可再生能源．
16、液化 凝华 熔化 液化；
【解析】
水蒸气升入高空时，遇冷液化成大量的小水珠或凝华成大量的小冰晶，在一定的条件下，小水珠和小冰晶会越来越大，大到一定程度时，气流托不住就会下落，下落过程中，小冰晶熔化成水滴，与原来的水滴一起落到地面，这就形成了雨；当夜间气温降低时，如果空气中有较多的浮尘，空气中的水蒸气会在夜间较冷的环境中液化成小水珠，吸附在这些浮尘上面，就形成了“雾”。
17、液化 汽化 镍和钛
【解析】
冰箱的原理就是利用氟利昂一类容易汽化和液化的制冷物质，汽化要吸热而液化要放热，从而将冰箱内部的热量搬运到冰箱的外部，起到制冷的目的。记忆合金的主要成分是镍和钛。
18、改变 减小受力面积 超导 不可以 电磁波 能 3.6×1012
【解析】
（1）地球在近日点向远日点运动过程中，动能转化为重力势能，动能减小，质量不变，速度减小，地球的运动状态改变；
（2）超大型挖掘机的转动轮刀刃必须很锋利，这是在压力一定时，通过减小受力面积的方法增大压强；
（3）许多金属和合金具有在超低温下会失去电阻的特性，这种现象称为超导电性，电热毯是根据电流的热效应制成的，超导体的电阻为零，不能产生热量，电热毯不能工作；
（4）太空中没有空气，声音不能传播，电磁波可以在中考中传播，声音宇航员在领航者空间站靠电磁波与地面进行通信；
（5）根据 知地球受到的总推力： .
四、计算题（本大题共3小题，共29分）
19、（1）1N；（2）100cm3；（3）1.3×103Pa
【解析】分析：（1）根据图象分析出物体的重力和完全浸没时的拉力，根据公式 求出圆柱体浸没在液体中所受的浮力；
（2）根据的变形公式可以求出V排，就是圆柱体的体积；
（3）根据的变形公式可以求出液面上升的高度，然后求出液面最后的高度，在根据就可以求出水对容器底部的压强。
【解答】解：（1）由图像知，当h=0时，此时测力计的示数等于圆柱体的重力，即G=3N，
当h≥5cm时，测力计的示数不变，说明此时圆柱体完全浸没，此时测力计的示数F′=2N，
则圆柱体浸没在液体中所受的浮力：；
（2）圆柱体浸没时排开水的体积：，圆柱体完全浸没，所以圆柱体的体积是；
（3）从图乙可以看出，当h≥5cm时，测力计的示数不变，说明此时圆柱体完全浸没，液面上升的高度为，
此时液面的总深度，
则水对容器底部的压强。
答：（1）圆柱体浸没在液体中所受浮力是1N；
（2）圆柱体的体积是；
（3）圆柱体沉入底部时，水对容器底部的压强是。
【点睛】本题是一道有关浮力知识的计算题，同时涉及到了有关固体压强和密度的计算，能够通过图像确定物体的重力和浸没时的浮力是解决此题的关键，（3）问中关键能分析出液面的总深度，这是此题的难点。
20、（1）12Ω；（2）20Ω；18V；（3）4.1W～9W
【解析】
（1）已知灯泡的额定电压和额定功率，根据电功率的公式得到小灯泡的电阻；
（2）当开关S2闭合、S1断开，滑片P置于变阻器上的b点时，R与R0串联，Ub=8V，由图2可知电阻Rb的阻值，根据欧姆定律求出电路中的电流，根据串联电路的电阻特点和欧姆定律表示出电源的电压；只闭合S1，R与L串联，当滑片P置于a点，根据Ia：Ib=3：1求出Ia，再根据电阻的串联和欧姆定律表示出电源的电压，根据电源的电压不变得出等式，然后结合Ra：R0=12：1即可求出R0的阻值和电源的电压；
（3）只闭合S1时，根据P=UI求出灯泡的额定电流，然后与电流表的量程比较确定电路中的最大电流，此时变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，根据电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数最大时，电路中的电流最小，电路消耗的总功率最小，根据串联电路的电压特点求出灯泡两端的电压，根据欧姆定律求出电路中的电流，利用P=UI求出电路消耗的最小功率．
【详解】
（1）灯泡电阻：；
（2）由图2可知电阻Rb=16Ω，则电路中电流：，
因串联电路中总电阻等于各分电阻之和，所以电源电压：
U=Ib（Rb+R0）=0.1A×（16Ω+R0）------------①
只闭合S1，滑片置于a点时，Ra与L串联，因Ia：Ib=3：1，
所以，，
则电源的电压：U=Ia（Ra+RL）=0.3A×（Ra+12Ω）----②
由①②式和Ra：R0=12：1可得：R0=20Ω，U=18V；
（3）只闭合S1时，灯泡L与滑动变阻器R串联，
由P=UI可得，灯泡的额定电流：，
因串联电路中各处电流相等，且电流表的量程为0～0.6A，当电路中的电流I大=0.1A时，变阻器接入电路中的电阻最小，电路中的最小阻值：，
则变阻器接入电路中的最小阻值：R小=R总-RL=36Ω-12Ω=24Ω；
当电压表的示数最大时，电路中的电流最小，电路消耗的总功率最小，
灯泡两端的电压：UL小=U-UR大=18V-11V=3V，
此时电路中的电流：，
电路消耗的最小功率：Pmin=UI小=18V×0.21A=4.1W，
电路消耗的最大功率：P最大=UI大=18V×0.1A=9W，
所以电路消耗的功率范围为：4.1W～9W．
21、（1）40℃；（2）40℃。
【解析】
（1）由Q吸＝cm△t得升高的温度：△t＝＝＝40℃，
（2）水原来的温度：t＝80℃﹣40℃＝40℃。
五、作图题（本大题共2小题，共4分）
22、
【解析】
根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，据此画出反射光线．
由折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，据此画出折射光线．
【详解】
图中已经画出法线，在法线左侧的水中画出反射光线，注意反射角等于入射角；
在法线的左侧空气中画出折射光线，注意折射角大于入射角．如图所示：
23、
【解析】
由图知道，左侧圈与电源并联，所以一定是电压表；右侧圈与电阻R并联，也一定是电压表，而下面的圈串联在电路中，所以一定是电流表，故电路如下：
六、实验探究题（本大题共3小题，共15分）
24、控制通过L1、L2电流相同 小灯泡电功率的大小 1.8 通过小灯泡的电流相同时，小灯泡两端电压越大，电功率越大 见解析所示
【解析】
(1) 把两只灯泡连成串联电路，流过它们的电流相同，目的是要控制通过L1、L2电流相同，当灯泡电功率越大，灯泡越亮，因此小灯泡的电功率的大小可通过灯泡亮度判断；
(2)使用3V量程，分度值是0.2V，L1两端电压为1.8V；两灯泡串联，流过它们的电流相同，由表中实验数据可知，电压越大，灯泡越亮，灯泡电功率越大；
（3）缺点：需要分别调节滑片位置并观察电流表示数才能控制通过两灯泡的电流相等或“控制电流相等需要分别通过调节滑片位置实现，电流是否相等需要观察电流表示数判断；
优点：通过分别调节滑片位置，改变通过灯泡的电流值，收集多组灯泡亮度和对应的电压值数据，使得到的结论更可靠．
25、的位置 相等 7.60 相等 不能 虚
【解析】
(1)因为玻璃板是透明的，能在观察到A蜡烛像的同时．还可以透过玻璃清楚的看到放在后面B蜡烛，便于确定像的位置；(2)在竖立的玻璃板前面点燃蜡烛A，拿未点燃的蜡烛B在竖直在玻璃板后面移动，直至它与蜡烛A的像完全重合，说明像与物的大小相等；(3)记录蜡烛B的位置，用刻度尺在白纸上测得蜡烛B到玻璃板的距离s如图乙所示，是7.60cm；通过多次实验，对比分析，得出结论：像和物到平面镜的距离相等；(4)平面镜所成的像是虚像，虚像不会呈现在光屏上．
点睛：（1）在平面镜成像特点实验中采用玻璃板代替平面镜，其目的是为了确认物像的位置及大小．（2）用两只相同的蜡烛比较像与物的大小利用的是等效替代法，等效替代法是在保证某种效果相同的前提下，将实际的、复杂的物理问题和物理过程转化为等效的、简单的、易于研究的物理问题和物理过程来研究和处理的方法．（3）平面镜成像时，像与物到镜面的距离相等．（4）平面镜所成的像是虚像，不会出现在光屏上．
26、下 像距很大，光具座不够长 保持不变 放大 左 丙、甲 D
【解析】
（1）由图知，像偏上，所以烛焰应相对于凸透镜向上移动，所以若只调节透镜，应将透镜向下移动．当蜡烛距离凸透镜10.3cm时，此时物距处于f和2f之间，且稍大于焦距，所以物距远大于2f，无论怎么样移动光屏都得不到像，原因可能是因为光具座不够长而造成的；
（2）把蜡烛放在该凸透镜的焦点上，通过凸透镜后的光线是平行的，所以将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小不变的光斑；
（3）15cm处于f和2f之间，所以烛焰在屏上得到清晰的倒立、放大的实像，投影仪就是应用这一原理制成的．
（4）近视眼镜是凹透镜，将近视眼镜镜片取下，像的位置会向凸透镜靠近，所以光屏上的像变模糊了．
①为了使屏上的像重新变得清晰，应将光屏向左移动．
②近视眼是由于晶状体的折光能力太强，使像成在视网膜的前方，丙图正确，需用凹透镜进行矫正，甲图正确；
（5）蜡烛通过凸透镜恰好在光屏上得到放大的清晰的像，根据光路的可逆性，若保持凸透镜的位置不变把蜡烛和光屏的位置对调，则光屏上仍可以成像，此时成的是倒立缩小的实像；D符合题意．
