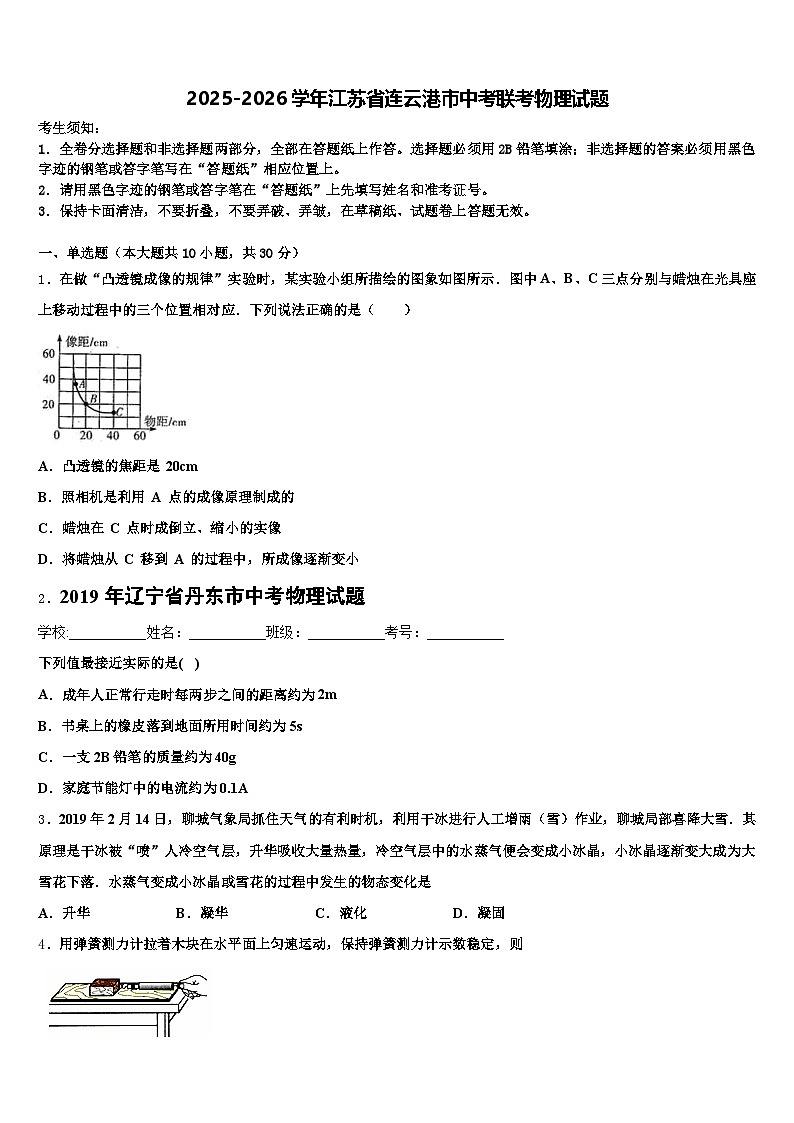

2025-2026学年江苏省连云港市中考联考物理试题（含答案解析）

这是一份2025-2026学年江苏省连云港市中考联考物理试题（含答案解析），共17页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1．在做“凸透镜成像的规律”实验时，某实验小组所描绘的图象如图所示．图中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应．下列说法正确的是（ ）
A．凸透镜的焦距是 20cm
B．照相机是利用 A 点的成像原理制成的
C．蜡烛在 C 点时成倒立、缩小的实像
D．将蜡烛从 C 移到 A 的过程中，所成像逐渐变小
2．2019年辽宁省丹东市中考物理试题
学校:___________姓名：___________班级：___________考号：___________
下列值最接近实际的是( )
A．成年人正常行走时每两步之间的距离约为2m
B．书桌上的橡皮落到地面所用时间约为5s
C．一支2B铅笔的质量约为40g
D．家庭节能灯中的电流约为0.1A
3．2019年2月14日，聊城气象局抓住天气的有利时机，利用干冰进行人工增雨（雪）作业，聊城局部喜降大雪．其原理是干冰被“喷”人冷空气层，升华吸收大量热量，冷空气层中的水蒸气便会变成小冰晶，小冰晶逐渐变大成为大雪花下落．水蒸气变成小冰晶或雪花的过程中发生的物态变化是
A．升华B．凝华C．液化D．凝固
4．用弹簧测力计拉着木块在水平面上匀速运动，保持弹簧测力计示数稳定，则

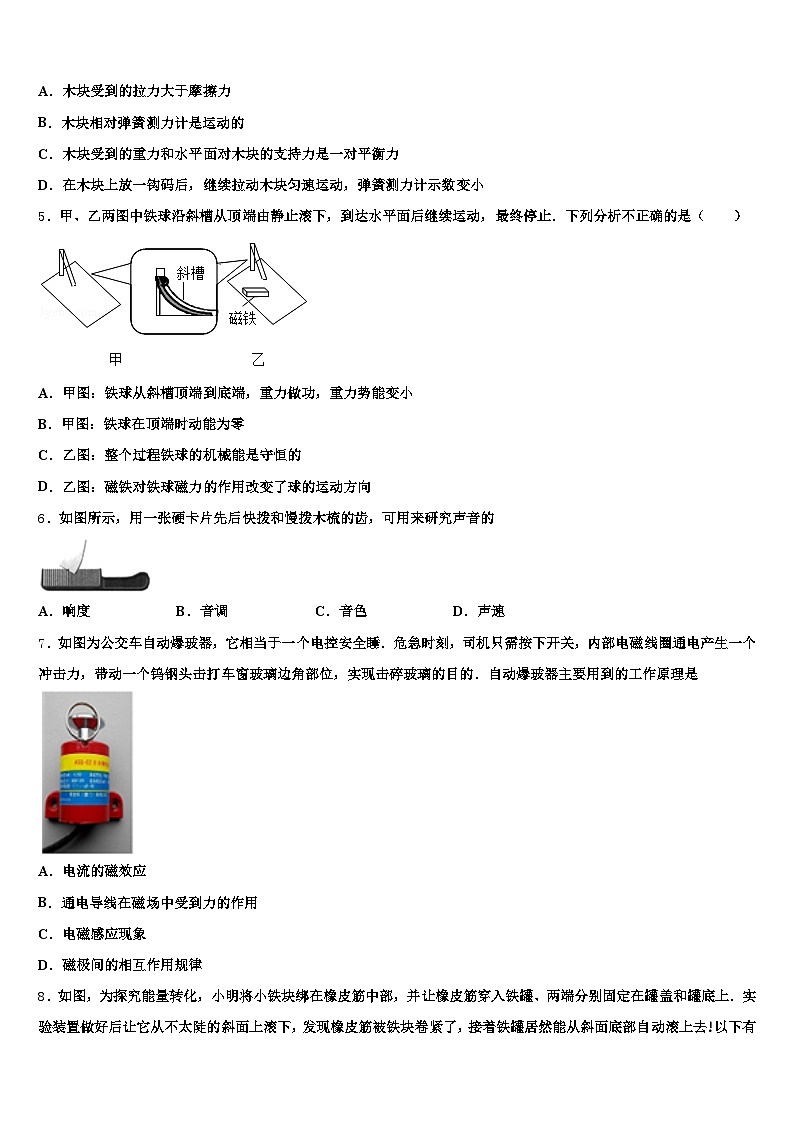

A．木块受到的拉力大于摩擦力
B．木块相对弹簧测力计是运动的
C．木块受到的重力和水平面对木块的支持力是一对平衡力
D．在木块上放一钩码后，继续拉动木块匀速运动，弹簧测力计示数变小
5．甲、乙两图中铁球沿斜槽从顶端由静止滚下，到达水平面后继续运动，最终停止．下列分析不正确的是（ ）
A．甲图：铁球从斜槽顶端到底端，重力做功，重力势能变小
B．甲图：铁球在顶端时动能为零
C．乙图：整个过程铁球的机械能是守恒的
D．乙图：磁铁对铁球磁力的作用改变了球的运动方向
6．如图所示，用一张硬卡片先后快拨和慢拨木梳的齿，可用来研究声音的
A．响度B．音调C．音色D．声速
7．如图为公交车自动爆玻器，它相当于一个电控安全睡．危急时刻，司机只需按下开关，内部电磁线圈通电产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的．自动爆玻器主要用到的工作原理是
A．电流的磁效应
B．通电导线在磁场中受到力的作用
C．电磁感应现象
D．磁极间的相互作用规律

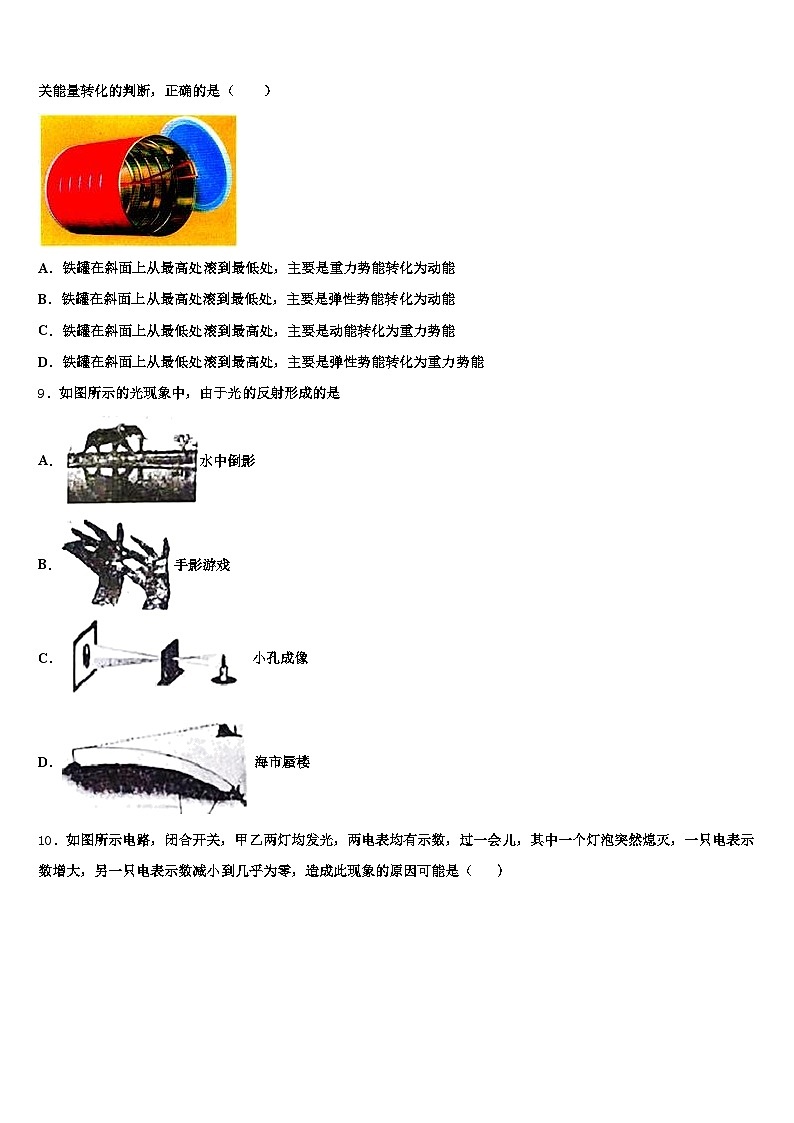

8．如图，为探究能量转化，小明将小铁块绑在橡皮筋中部，并让橡皮筋穿入铁罐、两端分别固定在罐盖和罐底上．实验装置做好后让它从不太陡的斜面上滚下，发现橡皮筋被铁块卷紧了，接着铁罐居然能从斜面底部自动滚上去!以下有关能量转化的判断，正确的是（ ）
A．铁罐在斜面上从最高处滚到最低处，主要是重力势能转化为动能
B．铁罐在斜面上从最高处滚到最低处，主要是弹性势能转化为动能
C．铁罐在斜面上从最低处滚到最高处，主要是动能转化为重力势能
D．铁罐在斜面上从最低处滚到最高处，主要是弹性势能转化为重力势能
9．如图所示的光现象中，由于光的反射形成的是
A．水中倒影
B．手影游戏
C．小孔成像
D．海市蜃楼
10．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（ ）
A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路
二、多选题（本大题共3小题，共12分）
11．下列描述合理的是；
A．放映幻灯片时，在屏幕上得到的是幻灯片上景物倒立等大的实像
B．看电影时，银屏上的像相对胶片形成的是倒立放大的实像
C．用放大镜观察物体时，物体与放大镜的距离必须小于一倍焦距
D．用显微镜观察物体时，被观察物体经它的物镜形成的是倒立放大的实像
12．目前国际上酒的度数表示法有三种，其中一种称为标准酒度，是指在温度为20℃的条件下，每100ml酒液中所含酒精量的亳升数．中国也使用这种表示法，它是法国著名化学家盖•吕萨克制定的，又称盖•吕萨克酒度，蒸馏出来的酒液需要进行勾兑，勾兑一方面为了保障酒的品质，另一方面可以调整酒的度数．若现有30度和60度的酒液若干，酒液中的微量元素忽略不计．（已知ρ酒精＝0.8×l03kg/m3，ρ水＝103kg/m3，不考虑酒液混合后体积减少）则下列判断正确的是
A．60度酒液的密度为0.88×103 kg/m3
B．30度酒液的密度为0.84×103 kg/m3
C．若想获得42度、1000毫升的酒液，则需30度的酒600ml，60度的酒400ml
D．若想获得52度、1000毫升的酒液，则需30度的酒400ml，60度的酒600ml
13．如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是
A．B．
C．D．
三、填空题（本大题共5小题，共10分）
14．在短道速滑比赛的滑行过程中，冰刀与冰面之间的摩擦为_____摩擦（选填“滑动”或“滚动”）；冰面的温度会升高，这是通过_____方式增加了冰面的内能．
15．由图乙、图丙可以看出浮力的大小与_____有关；由图中数据还可计算出物体的密度为_____kg/m1，盐水的密度为_____kg/m1．（取g＝10N/kg）
16．固体不容易压缩，说明分子间存在着_____力；若把两滴水靠在一起合成一滴，这是由于水分子间存在相互作用的_____力；将3cm3水和3cm3酒精注入一个量筒，摇晃后发现，水和酒精的总体积小于6cm3，这说明分子间有_____。
17．茅岩莓茶是张家界市的土特产，有极高的药用价值，沏上一杯清香扑鼻，这是因为分子在做_________运动， 清香扑鼻是_________现象，在沏茶过程中，茶叶的内能______.(选填“增大”“减小”或“不变”)
18．图所示的电路中，R1、R2均为定值电阻．电源电压不变．闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数________，电压表示数________，电压表与电流表示数之比____________(本题每空均选填“变大”、“变小”或“不变”)
四、计算题（本大题共3小题，共29分）
19．2012年年底，南宁到广州的高速铁路将开通，全程约为570km，只需3h．若全程为平直轨道，动车组以5×105N的牵引力做匀速直线运动，求：
（1）动车组运动的速度；
（2）动车组受到的阻力；
（3）牵引力在全程做的功．
20．如图甲所示的电路中，电源电压为15V保持不变，滑动变阻器上标有“30Ω 2A”字样，小灯泡额定电压为6V，它的U-I图像如图乙所示．

求：（1）小灯泡的额定功率．
（2）为保证电路安全，滑动变阻器接入电路的最小阻值．
（3）用一阻值为24Ω的定值电阻R0替换小灯泡接入电路中，移动滑片使电流表和电压表分别能在某个量程下满偏，滑动变阻器连入电路的阻值范围．
21．如图所示是某种家用电吹风的原理图，它有“热风”、“温热风”、“冷风”及“停”四挡，R1与R2是电热丝（R1>R2）．图中S为“双刀四掷”开关，“双刀”在拨动时一起转向图中“1”、“2”、“3”或“4”中的某一位置，从而实现各档位间的转换．电吹风的部分参数如下表所示．

（1）开关的“双刀”拨动到_____（选填“1”“2”“3”或“4”）位置时，电吹风处于“热风”档．
（2）接在“热风”档上的电热丝的阻值是多少_____？
（3）标有“吹温热风功率（W）”后面的数值被磨损，某同学为测量它的具体数值，先断开其它家用电器，并将电吹风的开关调至“温热风”档后接入220V的家庭电路中，发现他们家用的电子式电能表[3000imp/（kW·h）]在2min内指示灯恰好闪了46次．试计算该电吹风吹温热风功率的大小_____．（“3000imp/（kW·h）”指的是接在这个电能表上的用电器每消耗1kW·h的电能，电表上的指示灯闪烁3000次．）
五、作图题（本大题共2小题，共4分）
22．某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：
杠杆所受拉力的力臂L1；杠杆所受阻力F2的示意图．
23．如图是小明房间的壁灯电路，为了再安装一个插座给书桌上的台灯独立供电，他决定将插座连接到a、b、c、d中的某两个接线柱上，请在图中画出符合要求的接法．导线不能交叉．
六、实验探究题（本大题共3小题，共15分）
24．如图所示为“测量金属块的密度”的实验．
(1)在测量金属块的质量时，将 50g的砝码放在右盘中，此时指针仍偏在刻度盘中央的左侧； 当又向右盘中加入 5g的砝码后，指针偏到了刻度盘中央的右侧，接下来的操作是_________ ．天平调整平衡后，右盘中砝码的质量和游码的位置如图甲所示，则被测金属块的质量为__________g．
(2)在量筒中加入40mL的水，将金属块浸没在水中，水面位置如图所示，测得的金属块的密度为___kg/m1．
(1)同组同学突然发现，测量金属块体积时因放入水中速度较快而导致金属块上有很多气泡，测量后的密度相对于参考值来说__________(选填“偏小”或“偏大”)．
25．如图所示，在“探究平面镜成像特点”的实验中：
把一张白纸平铺在水平桌面上，将玻璃板___________立在桌面上。若蜡烛A到玻璃板的距离为5cm，则蜡烛B到玻璃板的距离为___________cm时才能与蜡烛A的像完全重合，这说明像与物的大小___________。实验结束后，小明无意间从平面镜中看到对面墙上的石英钟的像(如图乙所示)，这时的实际时间是___________。小明患有近视眼，请在图丙中的虚线框内填入矫正近视眼所需的透镜，并完成光路图。
26．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了________。他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是______。他在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是___________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________A。在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是____________。实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数_____（选填“变大”“变小”或“不变”）。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．由图象知道，当u＝20cm，v＝20cm，由凸透镜成像规律知道，当u=v=2f＝20cm时，成倒立、等大的实像，所以凸透镜的焦距是：f＝10cm，故A错误；，
B．当蜡烛在A点时，由图象知道，2f＞u＞f，成倒立、放大的实像，是幻灯机和投影仪的原理，故B错误；
C．当蜡烛在C点时，由图象知道，u＞2f，成倒立、缩小的实像，应用于照相机，故C正确；
D．将蜡烛从C移动到A的过程中，物距变小，由凸透镜成像规律知道，此时像距应该变大，同时像变大，故D错误．
2、D
【解析】
A．一块地板砖的边长约80cm，成年人正常行走时每两步之间的距离略小于此数值，约为75cm＝0.75m，故A不符合题意；
B．书桌的高度不到1m，书桌上的橡皮落到地面所用时间不到1s，故B不符合题意；
C．一枚一元硬币的质量为6g，一支2B铅笔的质量略小于此数值，在4g左右，故C不符合题意；
D．家庭节能灯的功率在20W左右，工作电流在
故D符合题意。
3、B
【解析】
水蒸气变成小冰晶或雪花，即由液态变成固态，发生的物态变化是凝华，故ACD错误，B正确．
4、C
【解析】
A．由于木块是匀速运动的，所受到的拉力与摩擦力是一对平衡力，大小相等，所以A错；
B．以测力计为参照物，木块的位置没有发生相对变化，所以是静止的，B错；
C．重力和支持力大小相等、方向相反，作用在同一个物体上，作用在同一条直线上，所以它们是平衡力，C正确；
D．放一钩码后，木块对平面的压力增大，摩擦力也会增大，但木块仍匀速运动，所以测力计的示数等于摩擦力的大小会增大，所以D错．
5、C
【解析】
（1）根据力是否做功的两个必要条件做功的条件和势能大小的影响因素分析解答；
（2）根据动能大小的影响因素分析解答；
（3）不计空气阻力和摩擦阻力时，机械能没有转化为内能，机械能守恒．
（4）力可以改变物体的形状，也可以改变物体的运动状态．
【详解】
A、甲图：铁球从斜槽顶端到底端，铁球在重力的方向上通过了距离，所以重力做功；同时因为此过程中铁球质量不变，高度降低，所以重力势能变小．故A正确；
B、甲图：铁球在顶端时处于静止状态，速度为零，故动能为零．故B正确；
C、乙图：铁球从斜槽顶端到底端，整个过程铁球需要克服空气阻力和摩擦阻力做功，一部分机械能转化为内能，所以机械能是不守恒的，故C错误；
D、乙图：磁铁对铁球磁力的作用改变了球的运动方向．故D正确．
故选C．
该题考查了做功的条件、机械能的转化、力的作用效果等，是一道综合题，但总体难度不大，掌握基础知识即可正确解题．
6、B
【解析】
用硬卡片快速拨动木梳齿时，木梳齿振动快，频率大小，音调高，慢拨木梳齿时，木梳齿振动慢，频率小，音调低，所以快拨和慢拨木梳齿是探究声音与音调的关系．
故B正确.
7、B
【解析】
由题意知道，自动爆玻器的工作原理是通电线圈（导体）在磁场中受到力的作用而运动，产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的，是电能转化为机械能，故只有B符合题意．
8、D
【解析】
铁罐从不太陡的斜面上滚下，在从最高处滚下时，铁罐先由慢到快、后由快到慢滚到最低点，上一段滚动主要是重力势能减小，铁罐的动能和橡皮筋的弹性势能增加；下一段滚动主要是重力势能和铁罐的动能减小，橡皮筋的弹性势能增加；最终是铁罐在斜面上从最高处滚到最低处，主要是重力势能转化为弹性势能．铁罐由斜面底部自动滚上去，在从最低处滚上时，铁罐先由慢到快、后由快到慢滚到最高点，下一段向上滚动主要是橡皮筋的弹性势能减小，铁罐的动能和重力势能增加；上一段滚动主要是橡皮筋的弹性势能和铁罐的动能减小，重力势能增加；铁罐在斜面上从最低处滚到最高处，主要是弹性势能转化为重力势能．所以D选项是正确的．
9、A
【解析】
A. 平静水面上景物的倒影，属于平面镜成像，是由于光的反射形成的，A符合题意；
B. 手影中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故B与题意不符；
C. 小孔成像是光的直线传播，故C与题意不符；
D. 海市蜃楼是光在不均匀的介质中传播时发生的折射现象，故与题意不符；
10、B
【解析】
由图可知，甲灯、乙灯和电流表串联，电压表测量乙灯两端的电压，电流表测量电路电流．A、若甲灯短路，乙灯泡发光，电路中有电流，电流表有示数，电压表与电源两端相连，电压表有示数，故A不符合题意；B、若乙灯短路，电压表也同时被短路，没有示数，甲灯泡发光，电路中电阻减小，电流表示数增大，故B符合题意；C、若甲灯断路，乙灯泡不发光，电流表没有示数，电压表与电源两端不相连，电压表没有示数，故C不符合题意；D、若乙灯断路，甲灯泡不发光，电流表没有示数，电压表与电源两端相连，电压表有示数，故D不符合题意．故选B．
先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项．
二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
根据凸透镜成像的规律进行解答．
【详解】
A、放映幻灯片时，根据凸透镜成像规律可知，在屏幕上得到的是幻灯片上景物的倒立、放大的实像，故A错误；B、看电影时，电影中凸透镜的作用相当于投影仪，成的是倒立、放大的实像，故B正确；C、据凸透镜成像的规律知：用放大镜观察物体时，物体必须放在一倍焦距之内，故C正确；D.显微镜的物镜的成像原理与投影仪成像原理相同，观察物体时，被观察物体经它的物镜形成的是倒立放大的实像，故D正确；故选BCD．
12、AC
【解析】
A、“60度酒”是指每100毫升酒液中所含酒精的毫升数是60毫升；
则V酒精＝60mL＝60cm3，V水＝V﹣V酒精＝100cm3﹣60cm3＝40cm3，
酒精和水的质量分别为：m酒精＝ρ酒精V酒精＝0.8g/cm3×60cm3＝48g，
m水＝ρ水V水＝1.0g/cm3×40cm3＝40g，
则100ml酒液的质量：m1＝m酒精+m水＝48g+40g＝88g；
60度酒液的密度：ρ1＝＝＝0.88g/cm3＝0.88×103kg/m3；故A正确；
B、“30度酒”是指每100毫升酒液中所含酒精的毫升数是30毫升；
则V酒精′＝30mL＝30cm3，V水′＝V﹣V酒精′＝100cm3﹣30cm3＝70cm3，
m酒精′＝ρ酒精V酒精′＝0.8g/cm3×30cm3＝24g，
m水′＝ρ水V水′＝1.0g/cm3×70cm3＝70g，
则100ml该酒液的质量：m2＝m酒精′+m水′＝24g+70g＝94g；
30度酒液的密度：ρ2＝＝＝0.94g/cm3＝0.94×103kg/m3；故B错；
C、42度酒液是指每100毫升酒液中所含酒精的毫升数是42毫升，那么1000毫升的酒液中所含的酒精毫升数就是420毫升；设需要30度酒液的体积为V，则需要60度酒液的体积为（1000ml﹣V），根据题意有：30%V+60%（1000ml﹣V）＝420ml，解得：V＝600ml，则想获得42度、1000毫升的酒液，需要30度酒液的体积为600ml，需要60度酒液的体积为400ml，故C正确；
D、52度酒液是指每100毫升酒液中所含酒精的毫升数是52毫升，那么1000毫升的酒液中所含的酒精毫升数就是520毫升；
设需要30度酒液的体积为V′，则需要60度酒液的体积为（1000ml﹣V′），
根据题意有：30%V′+60%（1000ml﹣V′）＝520ml，
解得：V′＝ml＝267ml，
则想获得52度、1000毫升的酒液，需要30度酒液的体积为267ml，需要60度酒液的体积为733ml，故D错；
故选AC．
13、ABC
【解析】
A．①图说明通电导体在磁场中受力运动，电动机就是根据这个原理制成的，电风扇的主要部件是电动机，则电风扇是利用通电导体在磁场中受力运动的原理工作的，故A项对应关系正确；
B．②图说明流速越大的地方压强越小，飞机的机翼上凸下平，使机翼上方气体流速快、压强小，从而获得向上的升力，故B项对应关系正确；
C．③图探究杠杆平衡条件，戥子是杆秤的一种，杆秤利用了杠杆平衡原理，故C项对应关系正确；
D．④图说明同种电荷相互排斥，而自动提款机读出银行卡磁条上的信息利用的是电磁感应原理，故D项对应关系错误．
三、填空题（本大题共5小题，共10分）
14、滑动 做功
【解析】
在短道速滑比赛的滑行过程中，冰刀与冰面之间的摩擦为滑动摩擦（；冰面的温度会升高，这是通过做功方式增加了冰面的内能．
15、液体密度 2.5×101 1.15×101
【解析】
由图乙、图丙可以看出，物体浸没在两种密度不同的液体中，所以排开液体的体积相等，测力计的示数不高，浮力不同，说明浮力的大小与液体密度有关；
物体在水的浮力为：
根据得，物体的体积即排开水的体积为：
物体的质量为：
物体密度为：
物体在盐水中的浮力为：
根据得，盐水的密度为：
点睛：重点是阿基米德原理的应用，根据稳重法求出水中的浮力后，根据可求出物体体积的大小，重转换为质量，可求物体密度．
16、斥 引 间隙
【解析】
（1）固体不容易压缩，说明分子间存在着斥力；
（2）若把两滴水靠在一起合成一滴，这是由于水分子间存在相互作用的引力；
（3）将3cm3的水和3cm3的酒精注入一个量筒中，摇晃后发现，水和酒精的总体积小于6cm3，即液体的总体积变小，这说明分子间有间隙。
17、热(永不停息地无规则) 扩散 增大；
【解析】
闻到茶水的清香，是茶叶的清香分子，扩散到空气当中的现象，这是因为分子在永不停息地做无规则运动；在沏茶过程中，茶叶的温度增大，内能增大；
18、变小 变小 不变
【解析】
当闭合S1、S2，R1被短路，电压表测量R2两端的电压；再断开S2，R1被串连接入电路，电路中总电阻变大，电源电压不变，电路中电流变小，电压表仍测量R2两端的电压，其示数也减小；两次均测量R2两端的电压，对同一电阻，通过的电流与加在两端的电压成正比，所以电压表的示数与电流表的示数的比值不变．
四、计算题（本大题共3小题，共29分）
19、（1）动车组运行的速度为190km/h；（2）动车组受到的阻力为5×105N；（3）牵引力在全程做的功为2.85×1011J
【解析】解：
（1）动车组运行的速度为v===190km/h；
（2）∵动车组做匀速直线运动，
∴动车组受到的阻力为f=F=5×105N；
（3）牵引力在全程做的功为W=FS=5×105N×5.7×105m=2.85×1011J
20、（1）3.6W（2）15Ω（3）1Ω—6Ω
【解析】
(1)由图乙可知, 灯泡两端的电压为6V时，通过它的电流为0.6A，
灯泡消耗的额定功率P额=U额I=6V×0.6A=3.6W；
(2) 灯泡与R2串联， 由串联电路的电压规律可得, 滑动变阻器两端的电压U2=U−U1=15V−6V=9V，此时滑动变阻器接入电路的阻值最小：R滑===15Ω;
(3)题中要求电压表能达的最大值,若选0∼15V量程,因电压表并联在R2两端，总电压为15V，则无论选择哪一电阻都不能使电压值达到15V，故电压表量程只能为0∼3V；
因R0=24Ω,电路中的电流I′最大== =0.625A；
即电路中能达到的最大值只能为0.6A，故电流表量程只能选0∼0.6A；
当电流表的最大电流为I最大=0.6A，则由欧姆定律可得：
电路中的最小电阻R最小= ==25Ω；
则滑动变阻器接入电阻为R2=25Ω−24Ω=1Ω；
电压表最大电压为U最大=3V,则此时电阻两端电压为U最小=U−U最大=15V−3V=12V，
则此时电路中电流I2== =0.5A；
滑动变阻器接入电阻R′2===6Ω；
故滑动变阻器的接入范围为1Ω∼6Ω；
21、1 55Ω 460W
【解析】
（1）开关的“双刀”拨动到位置“1”时，电热丝R2和电动机M并联；“双刀”拨动到位置“2”时，电热丝R1和电动机M并联；已知R1＞R2，电压一定，由可知，接“1”时，电热丝R2的电功率大，所以此时电吹风处于“热风”档；
（2）吹热风时，电热丝R2和电动机M并联；吹冷风时只有电动机工作；根据表中数据可得，电热丝R2消耗的电功率：P2=P热风-P冷风=900W-20W=880W；由可得电热丝R2的阻值：
（3）由题意可得，电吹风吹温热风时消耗的电能：
则吹温热风的功率：
五、作图题（本大题共2小题，共4分）
22、如图所示
【解析】
过A点作竖直向下的力，即阻力F2；过支点O作垂直于动力作用线的垂线段，即动力臂L1．如图所示
23、
【解析】
根据要求，安装一个插座给书桌上的台灯独立供电，所以插座和电灯并联，开关控制电灯，因此插座并联在a、d两个接线柱上，电路图如下：
六、实验探究题（本大题共3小题，共15分）
24、将5g的砝码取下，移动游码直到天平平衡 51.8 2.69×101 偏小
【解析】
（1）在称量物体质量时，若指针偏向分度盘的右侧，故此时只能将5g的砝码取下，移动游码；被测金属块的质量为50g+1.8g=51.8g；
（2）金属块的体积V=60cm1-40cm1=20cm1；
金属块的密度ρ===2.69g/cm1=2.69；
（1）金属块上有很多气泡，导致体积会偏大，由密度的公式可知，密度测量值会偏小．
25、竖直 5 相等 10：35
【解析】
(1)平面镜所成的像和物体关于平面镜对称，如果玻璃板没有与桌面垂直，蜡烛的像与蜡烛不在同一水平面上，不便于确定像的位置，所以，实验时应使玻璃板与水平桌面垂直，即竖直放置玻璃板；
根据镜面对称的性质，物距和相距相等，所以蜡烛B到玻璃板的距离为5cm；
两个蜡烛重合，说明物象重合，即像与物的大小相等；
(2)根据镜面对称的性质，在平面镜中的像与现实中的事物恰好左右颠倒，且关于镜面对称，分析可得：图中显示的时间10：35。
(3)近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，光路图如图所示：
26、断开开关 L1断路 电流表正负接线柱接反 0.24 换用不同规格的两只灯泡，多测几组数据 变大
【解析】
根据“探究并联电路电流规律的实验”可知,本题考查并联电路中的电流规律,根据并联电路的电流规律以及故障分析、电流表读数等内容分析判断。
【详解】
(1)[1]在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；
(2)[2]将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，说明L1所在支路断路；
(3)[3]他在测量B处的电流时，发现电流表的指针偏转如图乙所示，即反向偏转，原因是：电流表正负接线柱接反了；
[4]在排除故障后，电流表的示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；
(4)[5]只测量了一组数据得出的结论有偶然性，应改进方法是：换用不同的灯泡测量多组数据；
(5)[6]实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S断开时，电路中只有L1，电流表A2测电路中电流，S闭合时，两灯并联，电流表A2测干路的电路中，因L1的电压和电阻不变，由欧姆定律，通过其的电流不变，根据并联电路电流的规律，电流表的示数变大。
吹热风功率（W）
900
吹温热风功率（W）
吹冷风功率（W）
20
额定电压（V）
220
