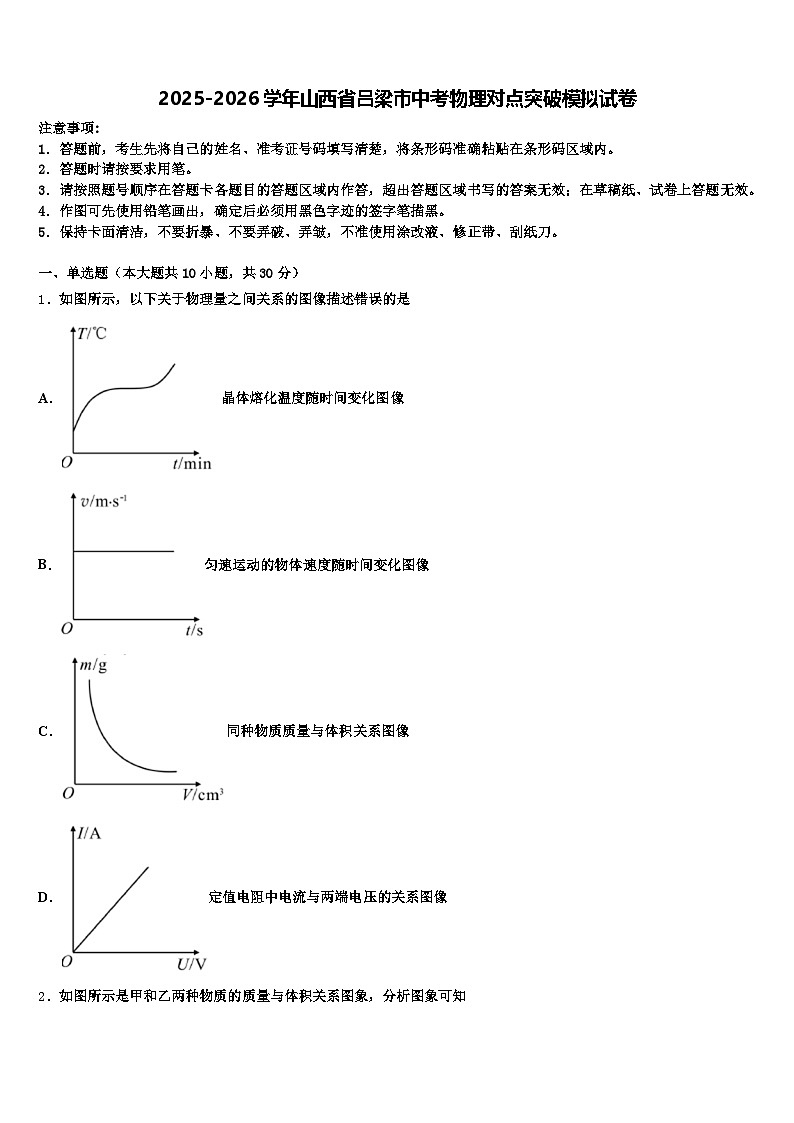

2025-2026学年山西省吕梁市中考物理对点突破模拟试卷（含答案解析）

这是一份2025-2026学年山西省吕梁市中考物理对点突破模拟试卷（含答案解析），共17页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．如图所示，以下关于物理量之间关系的图像描述错误的是
A． 晶体熔化温度随时间变化图像
B．匀速运动的物体速度随时间变化图像
C．同种物质质量与体积关系图像
D．定值电阻中电流与两端电压的关系图像

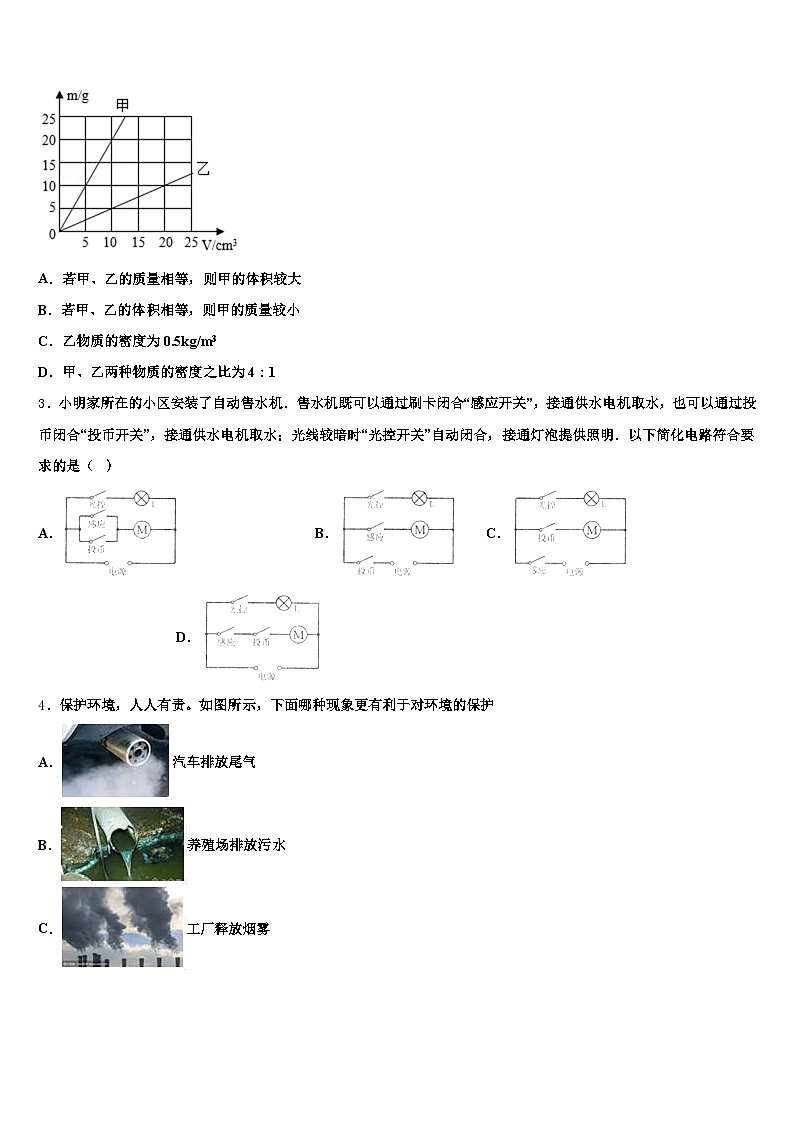

2．如图所示是甲和乙两种物质的质量与体积关系图象，分析图象可知
A．若甲、乙的质量相等，则甲的体积较大
B．若甲、乙的体积相等，则甲的质量较小
C．乙物质的密度为0.5kg/m3
D．甲、乙两种物质的密度之比为4：1
3．小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是（ ）
A．B．C．D．

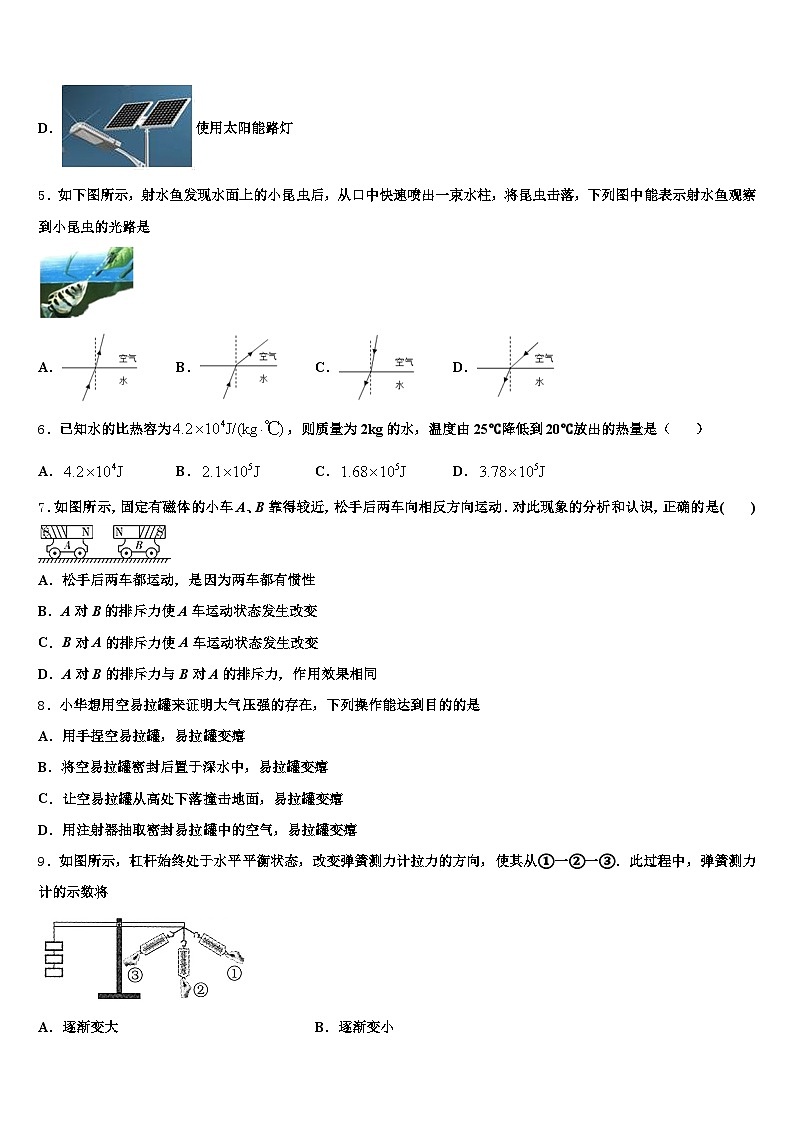

4．保护环境，人人有责。如图所示，下面哪种现象更有利于对环境的保护
A．汽车排放尾气
B．养殖场排放污水
C．工厂释放烟雾
D．使用太阳能路灯
5．如下图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱，将昆虫击落，下列图中能表示射水鱼观察到小昆虫的光路是
A．B．C．D．
6．已知水的比热容为，则质量为2kg的水，温度由25℃降低到20℃放出的热量是（ ）
A．B．C．D．
7．如图所示，固定有磁体的小车A、B靠得较近，松手后两车向相反方向运动．对此现象的分析和认识，正确的是( )
A．松手后两车都运动，是因为两车都有惯性
B．A对B的排斥力使A车运动状态发生改变
C．B对A的排斥力使A车运动状态发生改变
D．A对B的排斥力与B对A的排斥力，作用效果相同
8．小华想用空易拉罐来证明大气压强的存在，下列操作能达到目的的是
A．用手捏空易拉罐，易拉罐变瘪
B．将空易拉罐密封后置于深水中，易拉罐变瘪
C．让空易拉罐从高处下落撞击地面，易拉罐变瘪
D．用注射器抽取密封易拉罐中的空气，易拉罐变瘪
9．如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①一②一③．此过程中，弹簧测力计的示数将
A．逐渐变大B．逐渐变小
C．先变大后变小D．先变小后变大
10．用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是
A．凸透镜的焦距是30 cm
B．图乙中烛焰成的是倒立放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像
二、多选题（本大题共3小题，共12分）
11．如图甲所示，底面积为S的实心圆柱体A和底面积为2S装有水的圆柱形薄壁容器B放在水平地面上，它们对地面的压强分别为p1和p2将圆柱体A挂在弹簧测力计下端缓慢浸入圆柱形容器B内的水中，当圆柱体A有一半体积浸入水中时，如图乙，此时弹簧测力计的示数为F，下列说法正确的是
A．圆柱体A的密度为［p1S/（p1S-F）］ρ水
B．圆柱体A的密度为［p1S/2（p1S-F）］ρ水
C．容器对水平地面的压力为2（p1+ p2）S
D．容器对水平地面的压力为p1 S + 2p2S-F
12．石墨烯只有一个碳原子厚度的二维材料，如图所示．它具有许多奇特的属性：极强的抗拉力、优良的导电性和导热性、极高的硬度、高熔点、高透光性等，这种高新材料有可能代替硅成为新的半导体材料，发现石墨烯的两位俄裔科学家因此获2010年诺贝尔物理学奖．根据石墨烯的特性，你认为石墨烯可以用来制成
A．超级输电线B．保温隔热材料
C．超级计算机D．手机显示屏
13．如图所示，远方工地安装有一个“220V484W”的用电器，有一天小强观察到用电器旁标有“220V10（40A）3200imp/（kW•h）”的电子式电能表的指示灯3min闪烁了64次．已知电源电压为220V，用电器的电阻恒定不变，据此他得出的下列判断错误的是
A．用电器的实际功率为400W
B．用电器两端的实际电压为210V
C．远距离输电线的电阻为10Ω
D．远距离输电线的电功率为84 W
三、填空题（本大题共5小题，共10分）
14．在我国古诗词中有很多描述声音的优美诗句，如“不敢高声语，恐惊天上人”中的“高”是指声音的_______（选填“响度大”、“音调高”或“音色不同”）；学校周围设有禁止鸣笛的标志，这是从________处减弱噪声。
15．几位同学为了探究电梯内的物体在向上（向下）起动和制动时的受力情况，他们将测力计放在电梯中．一位同学站在测力计上保持静止，然后乘坐电梯从1层直接到10层，之后又从10层直接回到1层．并用照相机进行了相关记录，如图所示．
① 观察比较图_________可知，当测力计对人的支持力大于重力时，电梯向上起动或向下制动；
② 观察比较图ac或ad可知，当测力计对人的支持力小于重力时，电梯处于_______（可选答案有“向上起动”、“向上制动”、“向下起动”、“向下制动”）。
16．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管！
水果电池将_____能转化为电能，为了使发光二极管更亮，这三个水果电池应该_____（选填“串联”或“并联”）；当连接好电路后，这些相同规格的发光二极管中只有一个不亮，经检查整个电路连接及所有元件均完好，则这些发光二极管是_____（选填“串联”或“并联”）的，这个发光管不亮的可能原因是：_____．
17．可燃冰是一种神秘的冰晶体，它具有热值大、储量好、能直接点燃等特点，目前我国正在研究它的开发利用．它的热值约1.4×1010J/m3，则2m3的可燃冰完全燃烧后放出的热量为 J，可燃冰属于 能源（填：“常规”或“新”）．
18．如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S极，在此过程中小铁块对磁铁的压力大小变化情况是__________(填“始终不变”“一直增大” “先增大后减小”或“先减小后增大”)．
四、计算题（本大题共3小题，共29分）
19． “武汉号”导弹驱逐舰在亚洲处于领先水平，参加了我国海军首批赴亚丁湾、索马里海域的护航任务。“武汉号”的排水量为7000t，是一种防空、反潜、反舰能力均衡的远洋驱逐舰，某次护航行动中，驱逐舰所受海水阻力为120000N，匀速航程300km，用时8h。（海水的密度约为1×103kg/m3，g取10N/kg）
（1）满载时，“武汉号”排开水的体积有多大？
（2）若舰底某处距海面的深度为8m，则该处受到海水的压强是多少？
（3）本次护航中，驱逐舰的功率是多大？
20．一实心金属块在空气中称量时重5.4N，现将其挂在弹簧测量力计下，慢慢放入一个底面积为100cm2的圆柱形容器内的水中，如图所示，当金属块有一半浸入水中时，弹簧测力计的示数为4.4N．求：（g＝10N/kg）
（1）若将金属块全部浸没在水中，求弹簧测力计的示数；
（2）金属块的密度；
（3）当金属块浸没时，若水不溢出，求水对容器底增大的压强；
（4）若将金属块浸没在某种液体中，弹簧测力计的示数为3.8N，则该液体的密度是多少？
21．如图所示，灯L标有“6 V 3 W”字样，R1=12Ω，R2=8 Ω，当开关S1闭合，S2、S3断开，滑动变阻器滑片P从a端滑到b端时，电流表的示数变化了0.2 A，试求：
灯L正常发光时的电流和电阻各是多少？ 电源电压是多少？ 当S1、S2、S3都闭合且滑动变阻器滑片P滑到b端时，电流表的示数和此时电路消耗的功率各是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F2的力臂L2；
23．如图甲所示是小明瞻仰烈士山英雄纪念碑时拍摄的照片，图乙中A′是拍摄时纪念碑碑顶所成的像，请你根据凸透镜成像的光路图确定：
纪念碑碑顶位置A；左侧焦点F的位置．
六、实验探究题（本大题共3小题，共15分）
24．在探究“水沸腾时温度随时间变化特点”的实验中，请完成下列问题：
（1）加热过程中某时刻温度计的示数如图甲所示，此刻温度计的示数是_____℃；
（2）当水温接近90℃时，每隔1 min记录一次温度，并绘制了水温随时间变化的图像如图乙所示，由图像可知：水的沸点为____℃，这种现象的原因是该处大气压____（选填“大于”“等于”或“小于”）标准大气压．
25．在探究电流与电阻关系的实验中，电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样，实验中所用的三个定值电阻的阻值分别为5Ω、10Ω、15Ω．
(1)用笔画线代替导线将如图所示的电路连接完整．
（_______）
(2)连接电路时，开关应处于_______状态，滑动变阻器滑片P应移到最_____端．
(3)连好电路后，闭合开关，移动滑片，发现电流表无示数，电压表有示数，其原因可能是_____．
(4)电路中接入5Ω的电阻时，调节滑动变阻器的滑片，使电压表的示数如乙图．断开开关，保持滑片的位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关，电压表示数为_____V，要得到.正确的实验结论，应将滑片向____端移动，使电压表的示数为_____V．
(5)为了使这三个电阻都能为实验所用，应控制定值电阻两端的电压不低于______V．
26．在“探究杠杆的平衡条件”实验中：
图甲中，为使杠杆在水平位置平衡，应将右端的平衡螺母向_____侧调节．图乙中，杠杆恰好处于水平平衡状态，若在A处下方再挂一个钩码，则B处所挂钩码须向右移动_____格，可使杠杆在水平位置再次平衡．杠杆处于图甲所示位置时，小李同学就在杠杆上挂钩码进行实验，小明认为这样操作会对实验产生以下影响：
①杠杆自身重力可能会对实验产生影响
②可能不便于测量力臂或出现力臂测量错误
③无法得出杠杆平衡条件
你认为正确的是_____．
A．①② B．①③ C．②③
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A、晶体在熔化过程中虽然吸热，但温度保持不变，晶体在熔化时有确定的温度，图像正确，不符合题意；
B、物体做匀速直线运动时，速度一定，速度不随时间变化。如果用横轴表示时间，纵轴表示速度，则图象就是一条水平直线，图像正确，不符合题意；
C、同种物质，质量与体积成正比，用图象表示应该是一条斜向上的直线，图像错误，符合题意；
D、电阻一定时，导体中的电流跟导体两端的电压成正比，用图象表示应该是一条斜向上的直线，图像正确 ，不符合题意。
2、D
【解析】
（1）图像的横轴表示体积，纵轴表示质量，由图像可知，当甲和乙的质量相同时，甲、乙的体积大小关系：
（2）由图可知，当甲和乙的体积相同时，甲、乙的质量大小关系；
（3）由图可知，体积为10cm3的乙物质的质量为5g，利用密度公式求乙物质的密度；
（4）由图可知，体积为10cm3的甲物质的质量为20g，可求甲物质的密度，进而求出甲乙的密度之比。
【详解】
A、图像的横轴表示体积，纵轴表示质量，由图像可知，当甲和乙的质量相同时，乙物质的体积大，A错误：
B、由图像可知，当甲和乙的体积相同时，甲的质量大，故B错误；
C、体积为10cm3的乙物质的质量为5g，则乙物质的密度，故C错误；
D、体积为10cm3的甲物质的质量为20g，则甲物质的密度：，则，故D正确。
故选：D。
本题考查了密度公式的应用，利用好物体的m-V图像，从中得出相关信息是关键。
3、A
【解析】
分析：根据题意可知，刷卡和投币都可以使电动机工作；光控开关控制照明灯．
解答：由题知，售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，这说明刷卡和投币互不影响，故感应开关和投币开关应是并联的；
光线较暗时“光控开关”自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的；结合图示可知，只有A符合题意，BCD不符合题意．
故选A．
【点睛】（1）开关控制用电器时开关和用电器是串联的，用电器和用电器之间是并联的．
（2）根据实际需要学会设计串联电路和并联电路．
4、D
【解析】
A、汽车排放的尾气产生有害气体，故A错误；
B、水污染有三大来源：工业污染、农业污染、生活污染，养殖场任意排放会污染水造成水污染，故B错误
C、工厂释放烟雾，造成大气污染，故C错误；
D、使用太阳能路灯，节约能源，减少污染，有利于对环境的保护，故D正确。
5、D
【解析】
射水鱼在水中看到水面上方的昆虫等猎物，是因为水面上方的昆虫等猎物“发出”的光射向水面，发生折射，再进入射水鱼的眼睛中，因此光的传播路线是由空气→水中，故AB错误；根据光的折射定律可知，光从空气中斜射入水中时，折射光线向法线偏折，折射角小于入射角，所以D正确，C错误．故选D.
光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，完成折射光路图．
6、A
【解析】
根据比热容的定义，释放能量，，，，带入数据计算A对．
7、C
【解析】
试题分析：固定有磁体的小车A、B靠得较近，松手后两车向相反方向运动，选项A松手后两车都运动，是因为力是改变物体运动状态的原因，两车均受到力的作用，选项A说法错误；选项B中A对B的排斥力，受力物体是B车，故该力使B车运 动状态发生改变，选项B说法错误；选项C中B对A的排斥力受力物体是A车，故该力使A车运动状态发生改变，选项C说法正确；选项D中A对B的排斥力与B对A的排斥力，作用在不同的物体上，故作用效果不相同，选项D说法错误；答案选C．
考点：力的作用效果
8、D
【解析】
分析易拉罐变瘪的原因（A是手的压力、B是水的压力、C是地面的撞击力、D是大气压的作用），判断是否能体验大气压的存在而得出答案．
【详解】
A．用手捏易拉罐，手对易拉罐施力，使易拉罐变形、变瘪，与大气压无关，不符合题意，故A错；
B．液体内部的压强随深度的增加而增大，将密封易拉罐置于深水中，受到水的压强很大，而使易拉罐变形，与大气压无关，不符合题意，故B错；
C．易拉罐从高处下落撞击地面，地面给易拉罐一个很大的力，使易拉罐变形，与大气压无关，不符合题意，故C错；
D．用注射器抽取密封易拉罐中的空气，使里面的气压变小，在外界大气压的作用下变形，符合题意，故D正确。
9、D
【解析】
各个力的力臂如下图所示：
从图中可以看出，从①—②—③，力臂先变大后变小，所以力先变小后变大．
10、B
【解析】
A．平行于主光轴的光线经凸透镜折射后将汇聚于点F，点F即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为30cm﹣20cm=10cm，故本选项错误；
B．图乙中，物距u=15cm，像距v=30cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故本选项正确；
C．由凸透镜成像规律可知，当u＞2f时，成倒立缩小的实像，应用于照相机．故本选项错误；
D．因为凸透镜成实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，则在光屏上不能成清晰的像，要想在光屏上成清晰的像，应将光屏向靠近透镜的方向移动，故本选项错误．
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
圆柱体A对地面的压强：p1=ρAgh1，则，物体A一半体积浸入水中时受到的浮力，F浮=ρ水gV排=ρ水gS×h1=GA−F，GA=p1S，则p1S−F=ρ水gSh1=ρ水gS，则ρA(p1S−F)= ρ水Sp1， 故A错误，B正确；
容器对水平地面的压力F=G2+G1−F=p2×2S+p1S−F=p1S+2p2S−F，故C错误，D正确；
12、ACD
【解析】
A．超级输电线，利用了它的导电性好的特点，故A正确；
B．保温隔热材料，要求导热性能差，而石墨烯具有优良的导电性和导热性，故B错误；
CD．超级计算机、手机显示屏都利用了它的半导体特性，故CD正确．
故选ACD．
13、BD
【解析】
因为电能表的指示灯闪烁了64次，所以电热器3min消耗的电能为：，
用电器的实际功率为：，故A正确，不符合题意；
电热器的电阻：，
实际电压为：，故B错误，符合题意；
电路的电流为：；
输电线的电压为：U线＝U﹣U实＝220V﹣200V＝20V，
输电线的电阻为：，故C正确，不符合题意；
远距离输电线的电功率为：P线＝U线I＝20V×2A＝40W，故D错误，符合题意．
三、填空题（本大题共5小题，共10分）
14、响度大 声源
【解析】
[1]“不敢高声语，恐惊天上人”是指害怕声音太大，惊扰到别人，所以这里的“高”是指声音的响度大；
[2]禁止鸣笛是从声源处减弱噪声。
15、ab或ae 向上制动或向下起动
【解析】
图a表示电梯静止时体重计的示数，b图示数大于静止时体重计的示数，所以电梯是向上启动，c图示数小于静止时体重计的示数，是减速上升中，即向上制动，d图示数小于静止时体重计的示数，电梯是向下启动，e图大于静止时体重计的示数，处于减速下降中，即向下制动；故（1）观察比较ab或ae可知，当测力计对人的支持力大于重力时，电梯向上起动或向下制动；（2）观察比较图ac或ad可知，当测力计对人的支持力小于重力时，电梯处于向上制动或向下启动状态。
16、化学 串联 并联 发光二极管正负接线接反了
【解析】
（1）水果电池将化学能转化为电能；单个电池电压太小，应将电池串联后可使电压变大；
（2）串联电路只有一条电流路径，各用电器之间相互影响；并联电路，各用电器之间互不影响；二极管具有单向导电的性质，即它只允许电流从它的正极流向负极，不允许从负极流向正极，二极管正负接线柱接反后，二极管相当于断路，据以上内容即可解答．
【详解】
（1）水果电池是将化学能转化为电能；单个电池电压太小，为了使发光二极管更亮，应将三个水果电池串联使用，这样电池电压变大；
（2）由于并联电路中各用电器之间互不影响，所以，若连接好电路后，只有一个发光二极管不亮，则说明这些发光二极管是并联的；由于整个电路连接及所有元件均完好，而发光二极管又具有单向导电性，所以，说明这个发光管不亮的原因可能是：二极管正负接线柱接反了．
17、2.8×1010；新
【解析】
解：（1）2m3的可燃冰完全燃烧后放出的热量：
Q放=Vq=2m3×1.4×1010J/m3=2.8×1010J；
（2）可燃冰正在被研究、开发，属于新能源
18、先减小后增大
【解析】
因物体为铁块，所以会受到磁铁的吸引．又因磁铁两极磁性最强，中间磁性最弱，所以铁块在磁铁两极附近时对磁铁的压力最大，在中间时对磁铁压力最小．所以当铁块从N极滑到S极过程中其对磁铁的压力先减小后增大．
四、计算题（本大题共3小题，共29分）
19、（1）7×103m3（2）8×104Pa（3）1.25×106W
【解析】
（1）驱逐舰的排水量为：m排=7000t=7×106kg，根据阿基米德原理可知，驱逐舰所受到的浮力为： F浮=G排=m排g=7×106kg×10N/kg=7×107N。由F浮=ρgV排可得，排开水的体积：
V排===7×103m3；
（2）船底某处的压强为：p=ρ海水gh=1.0×103kg/m3×10N/kg×8m=8×104Pa。
（3）本次护航中，驱逐舰匀速航行，则牵引力F=f=120000N，本次护航中牵引力所做的功：W=Fs=120000N×3×105m=3.6×1010J，驱逐舰的功率：P===1.25×106W。
20、（1）3.4N（2）2.7×103kg/m3（3）200Pa（4）0.8×103kg/m3
【解析】
(1)将金属块全部浸没在水中,受到的浮力：F浮=（5.4N-4.4N）×2=2N，弹簧测力计的示数：5.4N-2N=3.4N；
(2)根据 可得金属块排开水的体积： ，金属块的质量：，金属块的密度： ；
(3) 当金属块浸没时，水面增加的高度是： ，水对容器底增大的压强： ；
(4)将金属块浸没在某种液体中, 受到的浮力：F浮1=5.4N-3.8N=1.6N，根据 可得液体的密度是：.
21、（1）0.5A、12Ω
（2）6V
（3）7.5W
【解析】
(1)由P＝UI得灯泡的额定电流：IL＝＝0.5A；由I＝得：RL＝＝12Ω；
(2)当开关S1闭合,S2、S3断开,滑动变阻器滑片P在a端时,只有灯泡连入,Ia＝，滑片P在b端时,滑动变阻器与灯泡串联,Ib＝，由于电流表的示数变化了0.2A,则Ia−Ib＝0.2A，即：−＝0.2A,所以,− ＝0.2A，解得：U＝6V.
(3)当开关S1、S2、S3都闭合,滑动变阻器R2的滑片P到b端时,R1与R2并联，则I1＝ ＝0.5A，I2＝＝0.75A，根据并联电路干路电流等于各支路电流之和可知：电流表示数为I＝I1+I2＝0.5A+0.75A＝1.25A；则功率为P＝UI＝6V×1.25A＝7.5W.
五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：从O做F2的垂线段就是F2的力臂L2，如图所示：
考点：力臂作图．
点评：关键是会找出作用在杠杆上的动力和阻力，会根据力臂的画法做出动力臂和阻力臂．
23、
【解析】
（1）根据凸透镜三条特殊光线规律可知，过光心的光线传播方向不变，可做出过光心的第一条光线，同时根据平行于主光轴的光线经凸透镜后过焦点，可画出主光轴上方平行于主光轴的第二条光线，一二两条光线的交点即为纪念碑碑顶位置A．
（2）过透镜右侧A′点做平行于主光轴的光线，由凸透镜三条特殊光线规律可知，过焦点的光线经凸透镜之后平行于主光轴射出，因此将AO连接，光线AO与主光轴的交点即为所求画的左侧焦点F的位置．
六、实验探究题（本大题共3小题，共15分）
24、86 97 小于
【解析】
（1）由甲图可知，该温度计的分度值是1℃，读数为86℃；
（2）由图象可知，第7分钟水开始沸腾，沸腾过程水的温度一直是97℃不变，故可以得出的结论是：水沸腾时继续吸收热量，温度保持97℃不变，即沸点为97℃．标准大气压下水的沸点为100℃，而此时的沸点为97℃，沸点低的原因可能是该处大气压小于标准大气压．
25、见解析所示 断开 右 定值电阻断路 2 左 1.5 1.5
【解析】
（1）在探究电流与电阻关系的实验中，电流表需要串联接入电路测量电流，由于电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样，三个定值电阻的最小值是5Ω，所以使用0-0.6A量程即可，故电路如下图：
（2）为了保护电路，连接电路时，开关应处于断开状态，滑动变阻器滑片P应移到最阻值最大处，即右端；
（3）移动滑片，发现电流表无示数，则说明电路可能断路；电压表有示数，说明电压表与电源的两极连通，即与电压表并联的电阻之外的电路是连通的，说明与电压表并联的电阻断路了，即定值电阻断路；
（4）电路中接入5Ω的电阻时，由图乙知道，电压表的路程是0-3V，所以示数是1.5V，又因为电源电压恒为3V，所以此时滑动变阻器接入电路的电阻是5Ω，用10Ω的电阻替换5Ω的电阻后，电路的总电阻是5Ω+15Ω=20Ω，由串联分压原理知道，电压表的示数是：；在探究电流与电阻关系时，由控制变量法知道，需要保持电压表示数不变，根据串联电路电压的规律知道，应增大变阻器连入电路中的电阻，所以应将滑片向左端移动直至电压表的示数是1.5V；
（5）当电阻为15Ω时，所需滑动变阻器的阻值最大，设为15Ω，则此时电压表的示数是：，所以，为了使这三个电阻都能为实验所用，应控制定值电阻两端的电压不低于1.5V．
26、右 1 A
【解析】
（1）调节平衡螺母向上翘的一端移动，使杠杆在水平位置平衡．
（2）杠杆的平衡条件：动力×动力臂＝阻力×阻力臂；
（3）调节杠杆两端的螺母，使杠杆在不挂钩码时处于水平平衡状态，这时杠杆的重心在支点上，使杠杆的自重对杠杆平衡不产生影响，且便于测量力臂．
【详解】
（1）由图甲知，实验前没挂钩码时，发现杠杆右端上翘，则重心应向左移动，应将右端平衡螺母向右旋一些，使杠杆在水平位置平衡；
（2）若在A处下方再挂一个钩码，根据杠杆平衡的条件，F1×L1=F2×L2，4G×2格=2G×n格，n=4则B处所挂钩码须向右移动1格，可使杠杆在水平位置再次平衡；
（3）杠杆倾斜时，杠杆的重心偏向杠杆下沉的一端，左、右两端的螺母（或一端的螺母）要向杠杆上翘的一端调节；实验前先要调节杠杆在水平位置平衡，这是为使杠杆所受的重力通过支点，从而可以不考虑杠杆的重力对其转动的影响；调节好以后，仍要使杠杆在水平位置平衡，是为了便于测量力臂的长度，故选A．
