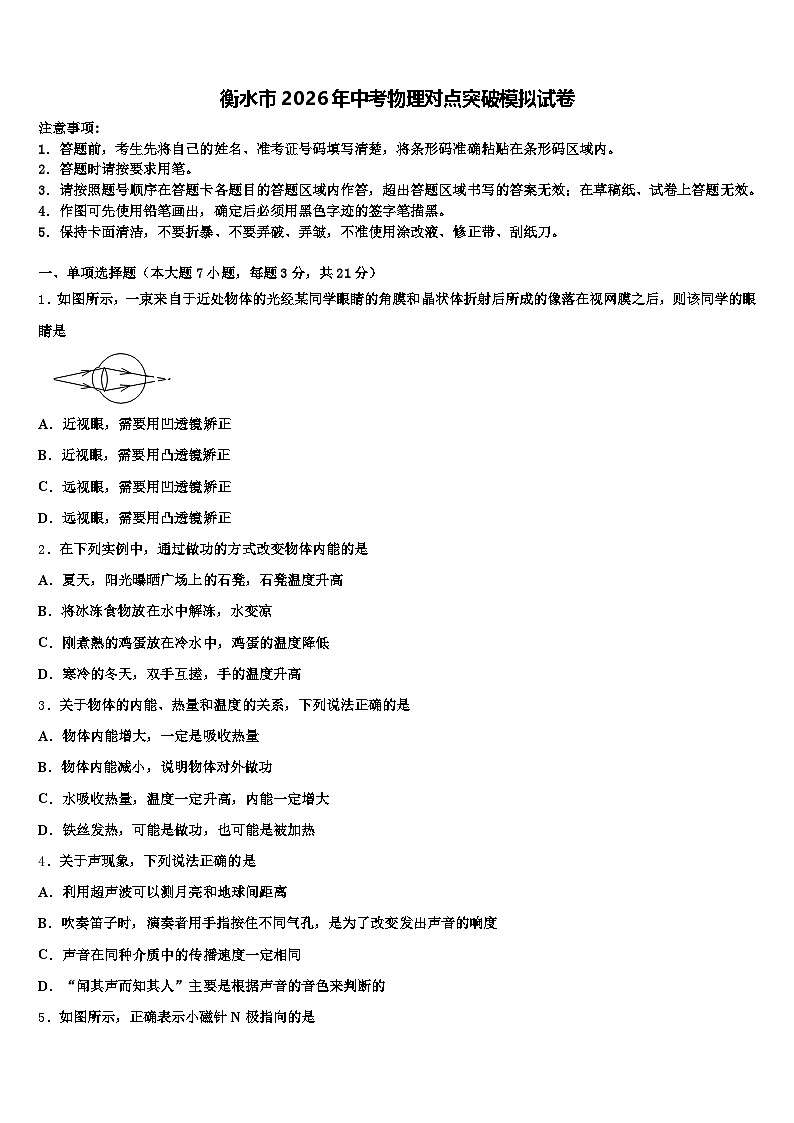

衡水市2026年中考物理对点突破模拟试卷（含答案解析）

这是一份衡水市2026年中考物理对点突破模拟试卷（含答案解析），共18页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，一束来自于近处物体的光经某同学眼睛的角膜和晶状体折射后所成的像落在视网膜之后，则该同学的眼睛是
A．近视眼，需要用凹透镜矫正
B．近视眼，需要用凸透镜矫正
C．远视眼，需要用凹透镜矫正
D．远视眼，需要用凸透镜矫正
2．在下列实例中，通过做功的方式改变物体内能的是
A．夏天，阳光曝晒广场上的石凳，石凳温度升高
B．将冰冻食物放在水中解冻，水变凉
C．刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低
D．寒冷的冬天，双手互搓，手的温度升高
3．关于物体的内能、热量和温度的关系，下列说法正确的是
A．物体内能增大，一定是吸收热量
B．物体内能减小，说明物体对外做功
C．水吸收热量，温度一定升高，内能一定增大
D．铁丝发热，可能是做功，也可能是被加热
4．关于声现象，下列说法正确的是
A．利用超声波可以测月亮和地球间距离
B．吹奏笛子时，演奏者用手指按住不同气孔，是为了改变发出声音的响度
C．声音在同种介质中的传播速度一定相同
D．“闻其声而知其人”主要是根据声音的音色来判断的

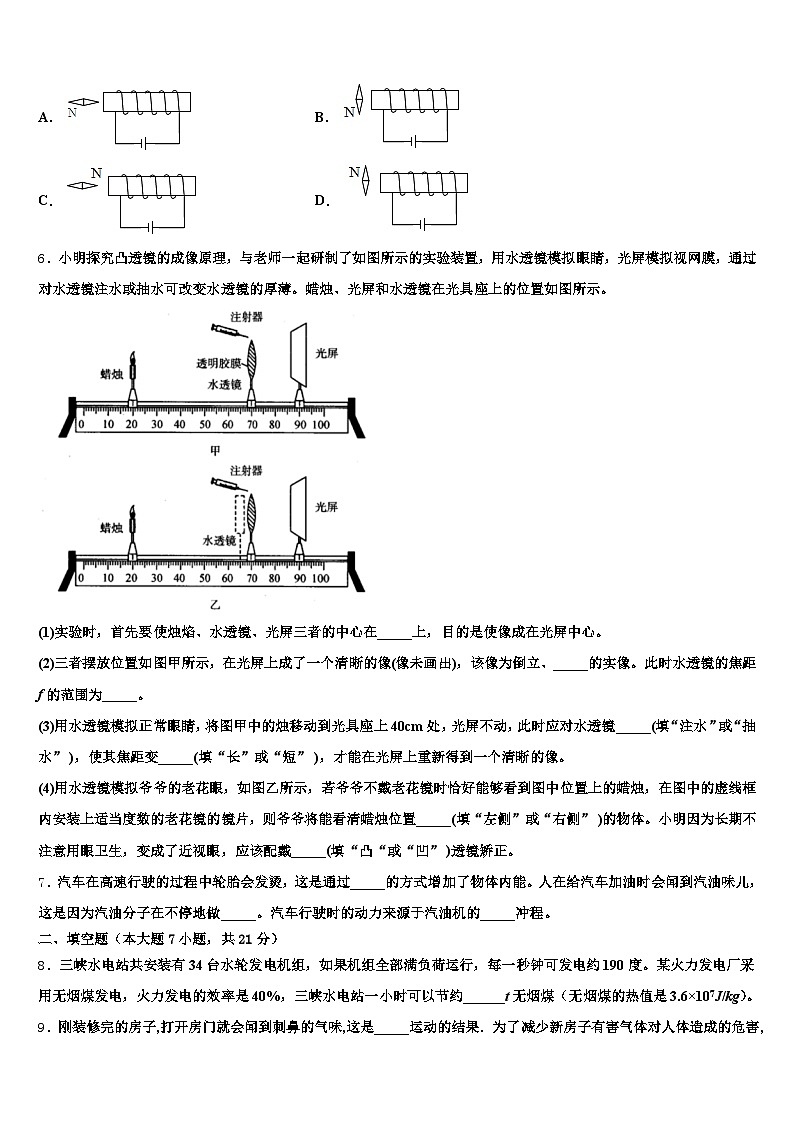

5．如图所示，正确表示小磁针N极指向的是
A．B．
C．D．
6．小明探究凸透镜的成像原理，与老师一起研制了如图所示的实验装置，用水透镜模拟眼睛，光屏模拟视网膜，通过对水透镜注水或抽水可改变水透镜的厚薄。蜡烛、光屏和水透镜在光具座上的位置如图所示。
(1)实验时，首先要使烛焰、水透镜、光屏三者的中心在_____上，目的是使像成在光屏中心。
(2)三者摆放位置如图甲所示，在光屏上成了一个清晰的像(像未画出)，该像为倒立、_____的实像。此时水透镜的焦距f的范围为_____。
(3)用水透镜模拟正常眼睛，将图甲中的烛移动到光具座上40cm处，光屏不动，此时应对水透镜_____(填“注水”或“抽水” )，使其焦距变_____(填“长”或“短” )，才能在光屏上重新得到一个清晰的像。
(4)用水透镜模拟爷爷的老花眼，如图乙所示，若爷爷不戴老花镜时恰好能够看到图中位置上的蜡烛，在图中的虚线框内安装上适当度数的老花镜的镜片，则爷爷将能看清蜡烛位置_____(填“左侧”或“右侧” )的物体。小明因为长期不注意用眼卫生，变成了近视眼，应该配戴_____(填“凸“或“凹” )透镜矫正。
7．汽车在高速行驶的过程中轮胎会发烫，这是通过_____的方式增加了物体内能。人在给汽车加油时会闻到汽油味儿，这是因为汽油分子在不停地做_____。汽车行驶时的动力来源于汽油机的_____冲程。
二、填空题（本大题7小题，共21分）
8．三峡水电站共安装有34台水轮发电机组，如果机组全部满负荷运行，每一秒钟可发电约190度。某火力发电厂采用无烟煤发电，火力发电的效率是40%，三峡水电站一小时可以节约______t无烟煤（无烟煤的热值是3.6×107J/kg）。

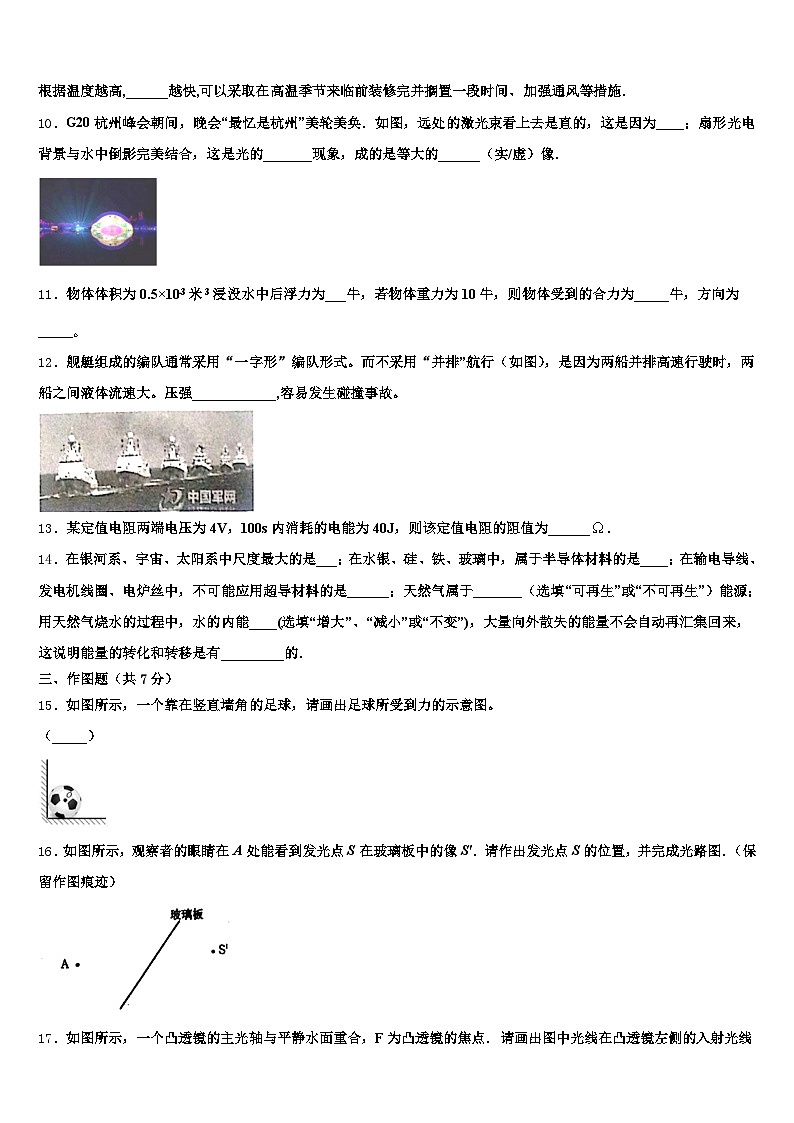

9．刚装修完的房子,打开房门就会闻到刺鼻的气味,这是_____运动的结果．为了减少新房子有害气体对人体造成的危害,根据温度越高,______越快,可以采取在高温季节来临前装修完并搁置一段时间、加强通风等措施．
10．G20杭州峰会朝间，晚会“最忆是杭州”美轮美奂．如图，远处的激光束看上去是直的，这是因为____；扇形光电背景与水中倒影完美结合，这是光的_______现象，成的是等大的______（实/虚）像．
11．物体体积为0.5×10﹣3米3浸没水中后浮力为___牛，若物体重力为10牛，则物体受到的合力为_____牛，方向为_____。
12．舰艇组成的编队通常采用“一字形”编队形式。而不采用“并排”航行（如图），是因为两船并排高速行驶时，两船之间液体流速大。压强____________,容易发生碰撞事故。
13．某定值电阻两端电压为4V，100s内消耗的电能为40J，则该定值电阻的阻值为______.
14．在银河系、宇宙、太阳系中尺度最大的是___；在水银、硅、铁、玻璃中，属于半导体材料的是____；在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是______；天然气属于_______（选填“可再生”或“不可再生”）能源；用天然气烧水的过程中，水的内能____(选填“增大”、“减小”或“不变”)，大量向外散失的能量不会自动再汇集回来，这说明能量的转化和转移是有_________的．
三、作图题（共7分）
15．如图所示，一个靠在竖直墙角的足球，请画出足球所受到力的示意图。
（_____）
16．如图所示，观察者的眼睛在A处能看到发光点S在玻璃板中的像S'．请作出发光点S的位置，并完成光路图．（保留作图痕迹）
17．如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．
四、实验题（本大题共5小题，共20分）
18．以下为小红“探究海波熔化”的实验过程．
（1）她用温度计测量海波在加热过程中的温度时，主要操作如下：
A．将温度计的玻璃泡与海波充分接触，不要碰到容器底或容器壁
B．了解海波熔化时的温度，选择一支量程合适的温度计
C．读取温度计的示数，温度计的玻璃泡仍和海波接触
D．观察温度计的量程和分度值
上述步骤合理的顺序是_______（只填序号）．
（2）图甲是小红测量绘制的海波温度随时间变化的图象，图乙温度计显示的是海波4min的温度，它的示数是_______℃，此时海波处于_______（选填“固态”、“液态”或“固液共存”），从B时刻到C时刻海波的内能将_______（选填“不变”、“增大”或“减小”） ．
（3）由图甲可判断海波处于_______（选填“AB”或“CD”）段时比热容较大，理由是_______．
19．如图所示，在“探究电流与电压的关系”实验中：
为了能够完成实验，在图甲中用笔画线代替导线将实验电路连接完整_____________．闭合开关前，应将滑动变阻器的滑片置于图中___________（选填“A”或“B”）端．闭合开关，移动滑片，记录电流表和电压表示数，进行多次实验，绘制出I﹣U 图象，如图乙中 a 所示．根据图象得出结论：在电阻一定时，通过导体的电流跟导体两端的电压成___________．实验完成后，将电阻换成小灯泡，重复上述实验过程，绘制出 I﹣U 图象，如图乙中 b 所示．试分析图象中 A、B、C 三点电阻 RA 、RB 、RC 大小关系为___________．
20．用图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是未完成连接的实验电路。
（1）请你用笔画线代替导线，把乙图中的实物图电路连接完整。
（_________）
（2）闭合开关前，滑动变阻器连入电路的阻值为最大值的作用是_____。
（3）检查电路无误后，闭合开关，移动滑动变阻器的滑片，使电压表的示数为2.5V，电流表读数如图丙所示，小灯泡正常发光此时灯丝的电阻为_____Ω．（结果保留位小数）
（4）移动滑动变阻器滑片，小灯泡两端电压逐次下降，灯丝温度也不断降低测量数据如表。
对比不同电压下小灯泡的阻值，把你的发现写成具有概括性的一句话：_____。
21．小谢同学利用电源、电压表，电流表、导线、开关、标有“10Ω 1A”的滑动变阻器和三个定值电阻（5Ω、10Ω、20Ω）等器材“探究电流与电阻的关系”．
（1）如图甲是小谢连接的实验电路，检查发现电路中有一根导线连接错误，请在图中连接错误的那根导线上打“×”，并用笔画线代替导线将电路连接正确；
（____________）
（2）改正后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近于电源电压，若电路只有一处故障，其故障是_____．
（3）排除故障后，把5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，其示数为_____A；
（4）把5Ω的电阻先后换成10Ω、20Ω的电阻，闭合开关，调节滑动变阻器的滑片，使电压表的示数保持_____V不变，该实验得出的结论是：_____；
（5）实验完成后，小谢发现实验台上有一个阻值标号不清的电阻，他设计了图丙所示的电路，只用一只电流表，测出了未知电阻Rx的阻值．（R0为已知）
①同时闭合开关S、S1，读出电流表示数I1
②_____
③未知电阻Rx＝_____（用已知量和测量量的符号表示）．
22．在“探究杠杆的平衡条件”的实验中：
调节杠杆平衡时，应该使它在__________位置平衡．根据图示杠杆所处的位置如图（甲），应将杠杆左端平衡螺母向__________旋一些（填“右”或“左”）．挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆______，挂钩码位置所对应的刻度值就等于_______．杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码,杠杆恰好在原位置平衡．于是小明便得出了杠杆的平衡条件为：F1l1=F2l2，他这样得出的结论不合理，原因是：__________．如乙图所示，用弹簧测力计在C处竖直向上拉时测力计的示数应为______N（每个钩码重0.5N），当弹簧测力计逐渐向右倾斜时，使杠杆仍然在原位置平衡，则弹簧测力计的示数将____（选填“变大”、“变小”或“不变”），其原因是________．
五、计算题（本大题共2小题，共13分）
23．张丽买了一个三档电暖宝，电暖宝内部装有某种浓度的氯化钠水溶液充当保热介质，电热丝产生的热量全部被保热介质吸收．其电路图如图所示，R1、R2都是电热丝，电源电压保持36V不变．
（1）当S1闭合，S2接a时为中温档，此时电暖宝的功率为18W，求R1的阻值为多少？
（2）当S1闭合，S2接b时为高温档，此时电暖宝的功率为45W，求电路中的总电流和R2的阻值为多少？
（3）若用高温档给保热介质加热，5分钟内使氯化钠水溶液的温度上升了5℃．那么该电热宝内0.9kg的氯化钠水溶液的比热容为多少？
24．在水平地面上，用20 N的力沿水平方向拉着质量为10kg的小车前进5m，用时10s（g取10N/kg）．求：
（1）小车受到的重力．
（2）拉力做功的功率．
六、综合能力题（本大题共3小题，共18分）
25．扫地机器人是智能家用电器的一种，正逐渐进入我们的生活．机器人通过电动机旋转产生高速气流，将灰尘、杂物吸人集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物．当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电．如图所示，是一款集自动清扫技术和人工智能设计于一体的地面清扫机器人．小华在室外运动场上试用中发现，该机器人在1min内沿直线匀速清扫的距离为15m，若它在运动中所受阻力为120N，问：
（1）机器人工作时，主机内部的气压________(选填“大于”“小于”或“等于”)大气压而产生吸力；
（2）此机器人在清扫地面时运动的速度为多大_________ ?
（3）此过程中机器的水平推力所做的功及功率分别是多大____________?
（4）若此时机器人的电功率为40W，则机器人工作时的效率为多大 ___________?
26．请阅读《眼镜的度数》．
眼镜的度数
配戴眼镜主要可以矫正近视、远视及散光所造成的视力模糊．近视和远视使用球面透镜（简称“球镜”，即凹透镜或凸透镜）来矫正；散光使用柱面透镜（简称“柱镜”，即沿圆柱玻璃体的轴向切下的一部分）来矫正．透镜的焦距 f 的长短标志着折光本领的大小，焦距越短，折光本领越大，通常把透镜焦距的倒数叫做透镜的焦度，用φ表示，即φ= 如果某透镜的焦距是 0.5m，它的焦度就是φ= =2m-1如果远视很严重，眼镜上凸透镜的折光本领应该大一些，透镜焦度就要大一些．平时说的眼镜片的度数，就是镜片的透镜焦度乘以 100 的值，例如，100 度远视镜片的透镜焦度是 1m﹣1，它的焦距是 1m．凸透镜（远视镜片）的度数是正数，凹透镜（近视镜片）的度数是负数．下表是某位同学配眼镜时的验光单．其中，球镜一栏和柱镜一栏的数字表示透镜的焦度．轴位就是散光的方向，也就是在这个方向上矫正一定的散光后才能看得清楚．虽然配戴眼镜可以矫正视力，但是给我们的生活带来诸多不便，因此我们在生活中要养成健康用眼习惯，保护好我们的眼睛．
请根据上述材料，回答下列问题：这个同学配的眼镜是_____（选填：“远视镜”或“近视镜”），其左眼所配镜片的度数是_____度．下列说法中正确的是_____
A．透镜的焦距越短，折光本领越强 B．透镜的焦距越短，焦度越大
C．透镜的焦距越长，镜片的度数越高 D．透镜的焦度越大，镜片的度数越高
27．如图所示，电流表的量程为0～0.6A，电压表的量程为0﹣15V，R1的电阻为20Ω，电源电压为18V，变阻器R3的阻值范围为0﹣200Ω．
（1）只闭合开关S3时，电流表示数为0.3A，求R2的电阻；
（2）只闭合开关S2、S4，在不损坏电流表、电压表的情况下，求滑动变阻器的阻值变化范围；
（3）请画出只闭合开关S1、S3和S4时的等效电路图．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
由图可知，一束来自远处物体的光经某同学眼睛的角膜和晶状体折射后所成的像落在视网膜之后，说明该同学患的是远视眼，远视眼看近处的物体，像成在视网膜的后方，用凸透镜矫正，光线会聚能力增强，使成像靠前落在视网膜上，能看清物体。故选D。
2、D
【解析】A. 夏天，阳光曝晒广场上的石凳，石凳温度升高，是太阳的能量通过辐射传递给了石凳，属于热传递改变内能；
B. 将冰冻食物放在水中解冻，水变凉是水的内能通过热传递给食物，水内能减小，温度降低，也是热传递的方式改变了内能；
C. 刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低，热量从鸡蛋传递到冷水，属于热传递的方式改变内能；
D. 寒冷的冬天，双手互搓，手的温度升高，机械能转化为了内能，是做功的方式增加了手的内能，符合题意。
故选D。
点睛：牢记改变物体内能的两种方式是解题的关键，即热传递和做功，两种方式对于内能的改变是等效的，两种方式很容易区分，做题不难。
3、D
【解析】
改变物体内能的两种方法：做功和热传递．两种方法在改变物体内能上是等效的．晶体熔化时吸热，但温度不变，据此分析．
【详解】
AB.做功和热传递都可以改变物体内能，因此物体的内能增加，可能是物体吸收了热量，也可能是对物体做了功；物体内能减小，可能是放出了热量，也可能是对外做功．故AB错误．
C.水沸腾时，吸收热量，温度不变．故C错误．
D.做功和热传递都可以改变物体内能，因此铁丝发热可能是对其做功的，也可能是对其加热的．故D正确．
故选D．
4、D
【解析】
（1）声音传播需要介质，在真空中不能传播；在同种均匀介质中的传播速度一定相同．
（2）声音的特征有三个：响度、音调、音色．响度指声音的大小，音调指声音的高低，音色是指声音的品质与特色．
【详解】
A．声音在真空中不能传播，超声波是声波，所以超声波不可以测月亮和地球间距离，故A错误；
B．吹奏笛子时，演奏者抬起压在不同出气空上的手指，是为了改变振动的空气柱的长度，即改变空气柱振动的快慢，故是为了改变音调，故B错误；
C．声音在同种均匀介质中的传播速度一定相同，故C错误；
D．不同人声音的音色不同，区别出熟悉的人谁在说话，是因为音色不同的原因，故D正确．
故选D.
5、A
【解析】
螺线管中的电流方向向上，根据安培定则可知：螺线管左端为N极，如下图所示：
根据磁极间的相互作用可得，小磁针左端为N极，右端为S极．
6、同一高度 缩小 10cm＜f＜20cm 注水 短 右侧 凹
【解析】
(1)[1]烛焰、水透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央；
(2)[2]由图甲可知，此时物距大于像距，凸透镜成倒立缩小的实像；
[3]此时物距u＝50cm，50cm＞2f，像距v＝20cm，f＜20cm＜2f，解得10cm＜f＜20cm；
(3)[4][5]物距减小后，像距应增大，如果像的位置不变，则凸透镜的焦距要变短，凸透镜的厚度要增加，故此时应注水；
(4)[6]老花镜是凸透镜，对光线有会聚作用，水凸透镜前放置老花镜后，透镜的折光能力变强，焦距变小，光屏位置不变，相当于像距变大，根据物近像远像变大的成像原理可知，爷爷能够看清右侧的物体；
[7]近视眼是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处点的光会聚在视网膜前，对近视眼的矫正可通过凹透镜对光线的发散作用进行纠正。
7、做功 无规则运动 做功
【解析】
[1]汽车在高速行驶的过程中轮胎会发烫，是因为轮胎与地面之间摩擦做功，增加了轮胎的内能；
[2]人在给汽车加油时会闻到汽油味儿，这是因为汽油分子在不停地做无规则运动；
[3]内燃机的做功冲程中，将内能转化为机械能，因此，汽车行驶时的动力来源于汽油机的做功冲程。
二、填空题（本大题7小题，共21分）
8、171
【解析】
由题知，三峡水电站一秒钟可发电约190度，则三峡水电站一小时可以发电：W电=190×3600kW•h=6.84×105kW•h=2.4624×1012J；火力发电的效率是40%，根据η=知，无烟煤燃烧放出的热量：Q放===6.156×1012J，根据Q=mq得，三峡水电站一小时可以节约无烟煤的质量：m===1.71×105kg=171t。
9、分子不停地做无规则 分子热运动
【解析】
由分子动理论知道，一切物质的分子都在永不停息的做无规则运动，即扩散，温度越高，分子热运动越剧烈．进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味主要来自装修材料中的甲醛这种对人体有害的气体分子不停地做无规则的结果，这是一种扩散现象．
点睛：本题主要考查的是分子动理论，考查了扩散现象及其影响的因素，难度不大，是一道基础题．
10、光在均匀介质中沿直线传播 反射 虚
【解析】
激光和普通光一样在均匀介质中都是沿直线传播的，因为激光比较集中，不容易发散，所以看上去是直的；扇形光电背景在水中的倒影是水面的平面镜成像形成的，而平面镜成像是一种光的反射现象，所成的像不是由实际光线形成的，所以是虚像。
（1）解答本题应根据光的直线传播特点：光在同一均匀介质中是沿直线传播的；
（2）平静的水面好像一面镜子，所以桥在水中的倒影实际上是由于光的反射而形成的虚像。
11、55竖直向下
【解析】
利用阿基米德原理求出其浮力大小，浮力方向始终竖直向上；重力方向始终竖直向下，利用力的合成求解合力。
【详解】
因为浸没，则所受浮力大小为：，浮力方向竖直向上；物体在液体中只受浮力和重力作用，由于两个力在同一直线上，，则其合力为：，方向是竖直向下。
故答案为： (1). 5 (2). 5 (3). 竖直向下
本题考查物体所受浮力大小的计算以及所受合外力情况，要掌握：同一直线上力的合成方法：当两力在同一直线上，方向相反时，合力等于二力之差、方向与较大的力的方向相同。充分利用阿基米德原理求解是解题关键。
12、小
【解析】
由流体压强和流速的关系：流速大的地方压强小，流速小的地方压强大可知，两船并排行驶时，两船之间的水流速变大，中间压强要小于外面的压强，从而使两船逐渐靠近，有相撞的危险。
13、40
【解析】
由电功的公式可得，该定值电阻的阻值。
14、宇宙 硅 电炉丝 不可再生 增大 方向性
【解析】
太阳系是银河系的一部分，争河系是宇宙的一部分，所以尺度最大的是宇宙；水银和铁属于导体材料，玻璃属于绝缘体材料，只有硅属于半导体材料；电炉丝的线圈要产生热量，必须要有较大的电阻，所以电炉丝不能用超导材料做；能源分为可再生能源与不可再生能源，天然气属于不可再生能源；烧水过程中，水的温度升高，内能是增大的；大量向外散失的能量不会自动再汇集回来，说明能量的转化和转移是有方向性的．
三、作图题（共7分）
15、
【解析】
足球受到了两个力，重力和支持力；足球受到这两个力，处于静止状态即平衡状态；这两个力就是平衡力，大小相等、方向相反。如图所示：
16、
【解析】
根据平面镜成像特点，可先通过平面镜作出像S'对称的发光点S，连接S′A交平面镜于点O，O即为入射点，连接SO为入射光线，OA为反射光线．
17、
【解析】
平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线．过入射点垂直界面作出法线，根据反射定律的内容在空气中法线的另一侧作出反射光线，在水中法线的另一侧作出折射光线，
四、实验题（本大题共5小题，共20分）
18、B D A C 36 固态 增大 CD 在质量和加热时间相同时CD升温比AB慢
【解析】
(1)由温度计的使用方法可以知道，上述步骤合理的顺序是：B.了解海波熔化时的温度，选择一支量程合适的温度计；D.观察温度计的量程和分度值；A.将温度计的玻璃泡与海波充分接触，不要碰到容器底或容器壁；C.读取温度计读数时，温度计玻璃泡仍和海波接触；(2)由图可以知4min时海波还没有开始熔化，所以海波处于固态，温度计的示数是30℃+6℃=36℃；从B时刻到C时刻海波，据图象能看出，海波在熔化，吸热但温度不变，内能将增大；
(3) 观察图甲，由分析可知，在质量和加热时间相同时CD升温比AB慢，故CD段时比热容较大．
19、A 正比 R A ＜R C ＜R B 见解析所示
【解析】
试题分析：（1）电流表应串联在电路中．
（2）闭合开关前，为了保护电路防止电流过大，应将滑动变阻器的阻值接入最大，滑片置于图中A端．
（3）根据图象a得出结论：在电阻一定时，I—U图像是一条过原点的直线，即通过导体的电流跟导体两端的电压成正比．
（4）由图乙中b可知，A.C的电流之比为1：2，A.C的电压之比小于1：2，由R=U/I=可知RC>RA；由图乙中a和b可知，当A.B的电流相等时，B的电压电压A的电压，由R=U/I=可知RB>RA；当B.C的电压相等时，通过C的电流大于B的电流，由R=U/I=可知RB>RC．所以，电阻大小关系为RB>RC>RA．
【考点方向】I—U图像；欧姆定律
20、 保护电路 8.9 小灯泡灯丝的电阻随温度的降低而减小
【解析】
（1）电流表与灯串联，电压表与灯并联，如下图所示：
（2）闭合开关前，滑动变阻器连入电路的阻值为最大值的作用是保护电路。
（3）检查电路无误后，闭合开关，移动滑动变阻器的滑片，使电压表的示数为2.5V，电流表读数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.28A，由欧姆定律，小灯泡正常发光此时灯丝的电阻为：；
（4）根据表中数据，通过灯的电流随电压的减小而减小，根据P＝UI，灯的功率变小，灯丝的温度降低，故灯的电阻减小，即小灯泡灯丝的电阻随温度的降低而减小。
21、 R断路 0.4 2 电压不变时，电流与电阻成反比 只闭合S，读出电流表示数I2
【解析】
（1）原电路中，电压表电流表串联后再与R并联是错误的，电流表应与R串联，电压表与R并联，改正后如下所示：
（2）改正后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表示数接近于电源电压，若电路只有一处故障，其故障是R断路；
（3）排除故障后，把5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.4A；
（4）在（3）中，由欧姆定律，电阻的电压为：
U＝IR＝0.4A×5Ω＝2V，研究电流与电阻关系时，要控制电阻的电压不变，故把5Ω的电阻先后换成10Ω、20Ω的电阻，闭合开关，调节滑动变阻器的滑片，使电压表的示数保持2V不变，该实验得出的结论是：电压不变时，电流与电阻成反比；
（5）实验完成后，小谢发现实验台上有一个阻值标号不清的电阻，他设计了图丙所示的电路，只用一只电流表，测出了未知电阻Rx的阻值．（R0为已知）
①同时闭合开关S、S1，读出电流表示数I1；
②只闭合S，读出电流表示数I2；
③在①中，电流表测两电阻并联的电流；在②中电流表测待测电阻的电流，根据并联电路各支路互不影响，故通过R0的电流为：
I0＝I1﹣I2；
由欧姆定律，定值电阻的电压，即电源电压：
U＝I0R0＝（I1﹣I2）R0；
未知电阻：
Rx＝＝．
22、水平 右 垂直 力臂 用实验来探究物理规律时，只有一次实验，实验结论具有偶然性 3 变大 动力臂变小
【解析】
(1)调节杠杆平衡时，应使杠杆在水平位置平衡；图中的杠杆左端低、右端高，说明此时杠杆的重心在支点左边，应将杠杆的重心向右移，所以应将平衡螺母向右调节，杠杆才能平衡；
(2)挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆垂直，挂钩码位置所对应的刻度值就等于力臂；
(3) 小明只做了一次实验就得出结论，是不合理的，我们用实验来探究物理规律时，只有一次实验，实验结论具有偶然性，不能作为规律应用；
(4)用弹簧测力计在C位置竖直向上拉，使杠杆保持水平平衡，根据F1l1=F2l2得测力计的示数为：；弹簧测力计逐渐向右倾斜时，要使杠杆继续保持水平平衡，阻力和阻力臂不变，动力臂变小，动力变大，弹簧测力计示数变大．
五、计算题（本大题共2小题，共13分）
23、（1）72Ω；（2）1.25A， 48Ω；（3）3000J/（kg•℃）．
【解析】
解：（1）中温档工作时，R2被短路，P1=18W，U=36V，则R1的阻值：；
（2）高温档工作时，R1和R2并联，P2=45W，则，
，
I2=I总﹣I1=1.25A﹣0.5A=0.75A，
；
（3）5min消耗的电能：W=Pt=45W×300s=13500J；
∵W=Q吸，Q吸=cm△t
．
答：（1）R1的阻值为72Ω；
（2）高温挡时电路中的总电流为1.25A，R2的电阻为48Ω；
（3）氯化钠水溶液的比热容为3000J/（kg•℃）．
24、（1）100N（2）10W
【解析】
（1）小车受到的重力：G=mg=10kg10Nkg=100N；
（2）在水平地面上时的速度：v===0.5m/s，拉力为20N，拉力做功的功率：P=Fv=20N5m/s=10W.
六、综合能力题（本大题共3小题，共18分）
25、小于 0.25m/s 1800J；30W 75%
【解析】
（1）流体压强与流速的关系：流速越大的位置压强越小，可以知道，扫地机器人在工作时，因为转动的扇叶处气体的流速大，压强小，主机内部的气压小于大气压；
（2）此机器人在清扫地面时运动的速度为：v==0.25m/s；
（3）机器人沿直线匀速运动，受到的推力和阻力是平衡力，机器人的水平推力F=f=120N，水平推力所做的功为：W=Fs=120N×15m=1800J；
水平推力所做功的功率为：F==30W；
（4）机器人工作1min消耗的电能为：W=Pt=40W×60s=2400J．
机器人工作时的效率为：η==75%．
26、近视镜 ﹣275 ABD
【解析】
（1）由材料中“凸透镜（远视镜片）的度数是正数，凹透镜（近视镜片）的度数是负数 “可知，这个同学配的眼镜是近视镜；由表格数据可知，其左眼所配镜片的焦度﹣2.75，则由文中信息可知，其左眼所配镜片的度数为：﹣2.75×100＝﹣275 度；
（2）AB、透镜的焦距 f 的长短标志着折光本领的大小，焦距越短，折光本领越大；因焦度： ，所以透镜的焦距越短，焦度越大，故 AB 正确；
C、由文中信息可知，眼镜片的度数，就是镜片的透镜焦度乘以 100 的值，所以透镜的焦距越长，折光本领越小，透镜的焦度越小，镜片的度数越低，故错误；
D、透镜的焦度越大，镜片的度数越高，故正确．
27、（1）40Ω；（2）10Ω﹣100Ω；（3）
【解析】
（1）只闭合开关S3时，灯与R2串联，电流表测电路中的电流，因电流表示数为0.3A，
由欧姆定律可得，电路的总电阻：
根据电阻的串联，则R2的电阻： R2＝R串联﹣R1＝60Ω﹣20Ω＝40Ω；
（2）只闭合开关S2、S4，R1和R3串联，电压表测R3的电压，电流表测电路中的电流，由串联分压的规律可知，当电压表示数为15V时，变阻器连入电路的电阻最大，根据串联电路电压的规律，此时R1的电压为：U1＝18V﹣15V＝3V，
根据分压原理，变阻器连入电路中的最大电阻为：R滑=
电流表的量程为0～0.6A，故电路中的最大电流为0.6A，此时变阻器接入电路的电阻最小，由欧姆定律和电阻的串联可得，变阻器连入电路中的最小电阻：
R滑小=
故在不损坏电流表、电压表的情况下，滑动变阻器的阻值变化范围为10Ω﹣100Ω；
（3）只闭合开关S1、S3和S4时，R1短路，R2、R3并联，电流表测干路电流，等效电路图如下所示：
实验次数
1
2
3
4
5
6
发光情况
明亮
较亮
不很亮
较暗
微光
熄灭
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
电流I/A
0.26
0.24
0.21
0.19
0.16
电阻R/Ω
8.1
7.1
6.2
4.7
3.1
远用
球镜（S）
柱镜（C）
轴位（A）
矫正视力（V
远用瞳孔距离（PD）65mm
右眼（R）
﹣1.75
﹣0.50
180
1.0
左眼（L）
﹣2.75
1.0
