广西桂林市2024-2025学年九年级上学期期末物理试卷-A4

这是一份广西桂林市2024-2025学年九年级上学期期末物理试卷-A4，共19页。试卷主要包含了单项选择题，多项选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

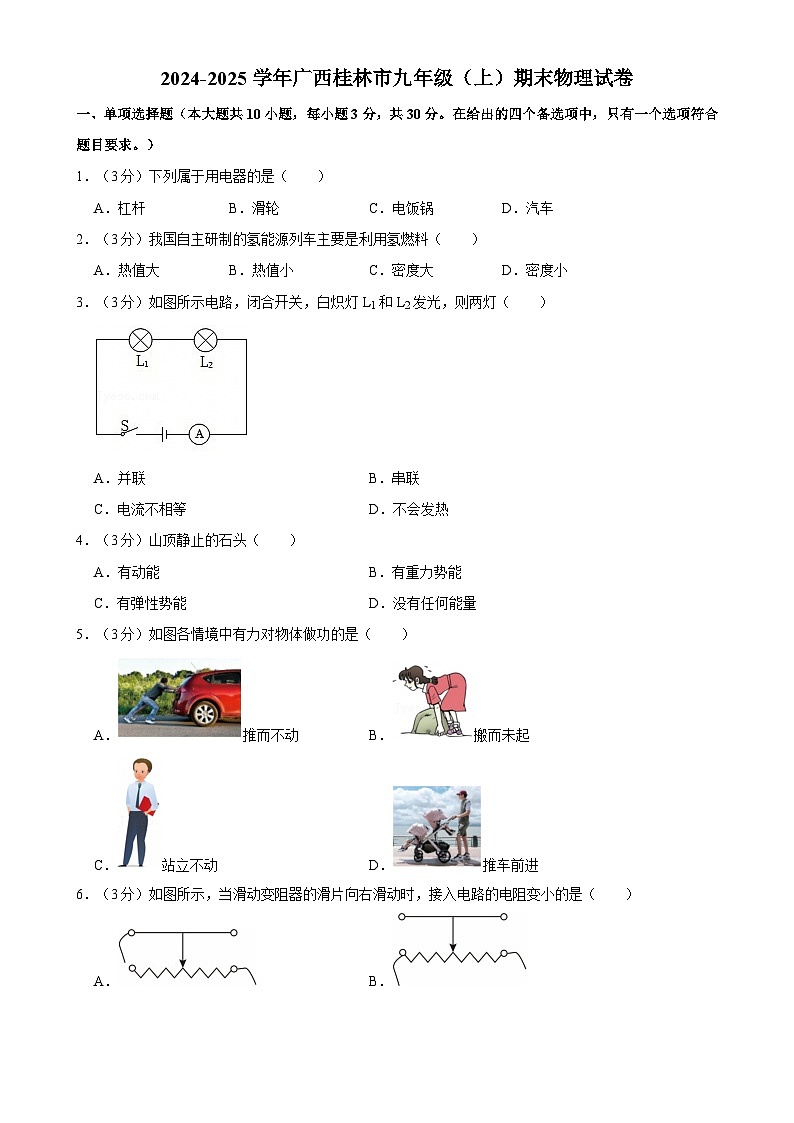

1．（3分）下列属于用电器的是（ ）
A．杠杆B．滑轮C．电饭锅D．汽车
2．（3分）我国自主研制的氢能源列车主要是利用氢燃料（ ）
A．热值大B．热值小C．密度大D．密度小
3．（3分）如图所示电路，闭合开关，白炽灯L1和L2发光，则两灯（ ）
A．并联B．串联
C．电流不相等D．不会发热
4．（3分）山顶静止的石头（ ）
A．有动能B．有重力势能
C．有弹性势能D．没有任何能量
5．（3分）如图各情境中有力对物体做功的是（ ）
A．推而不动B．搬而未起
C．站立不动D．推车前进
6．（3分）如图所示，当滑动变阻器的滑片向右滑动时，接入电路的电阻变小的是（ ）
A．B．
C．D．

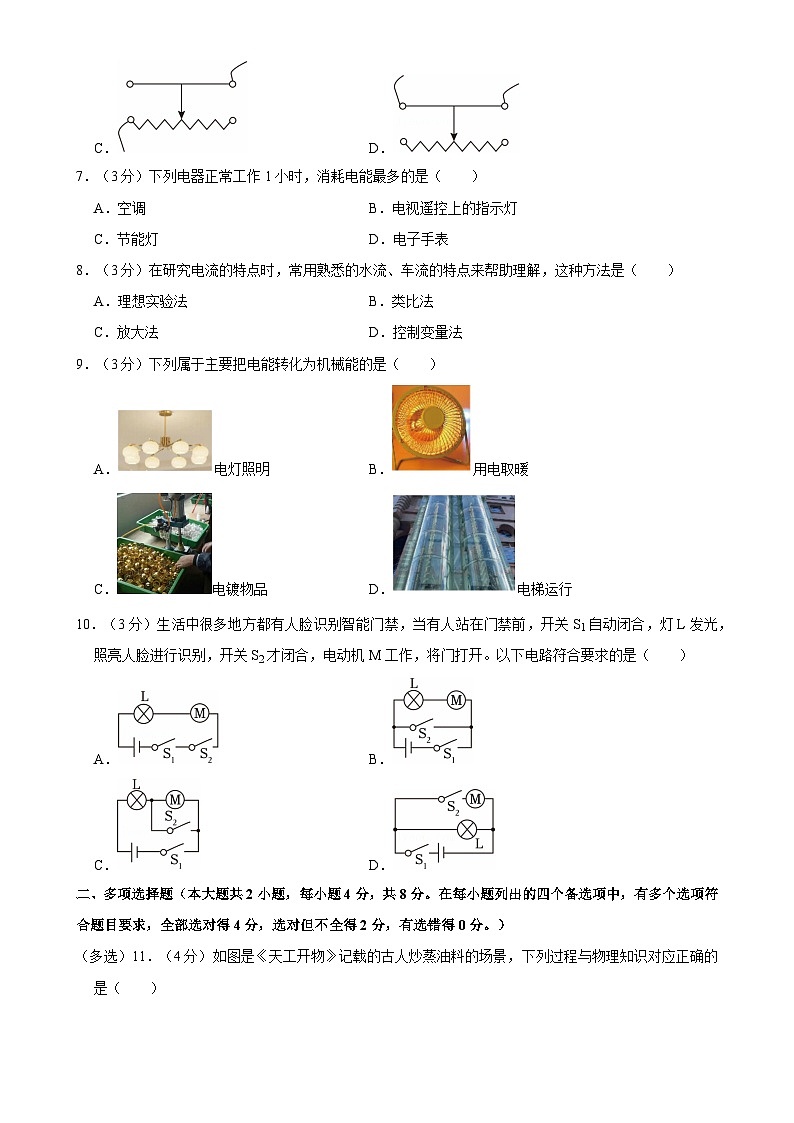

7．（3分）下列电器正常工作1小时，消耗电能最多的是（ ）
A．空调B．电视遥控上的指示灯
C．节能灯D．电子手表
8．（3分）在研究电流的特点时，常用熟悉的水流、车流的特点来帮助理解，这种方法是（ ）
A．理想实验法B．类比法
C．放大法D．控制变量法
9．（3分）下列属于主要把电能转化为机械能的是（ ）
A．电灯照明B．用电取暖
C．电镀物品D．电梯运行
10．（3分）生活中很多地方都有人脸识别智能门禁，当有人站在门禁前，开关S1自动闭合，灯L发光，照亮人脸进行识别，开关S2才闭合，电动机M工作，将门打开。以下电路符合要求的是（ ）
A．B．
C．D．
二、多项选择题（本大题共2小题，每小题4分，共8分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得4分，选对但不全得2分，有选错得0分。）

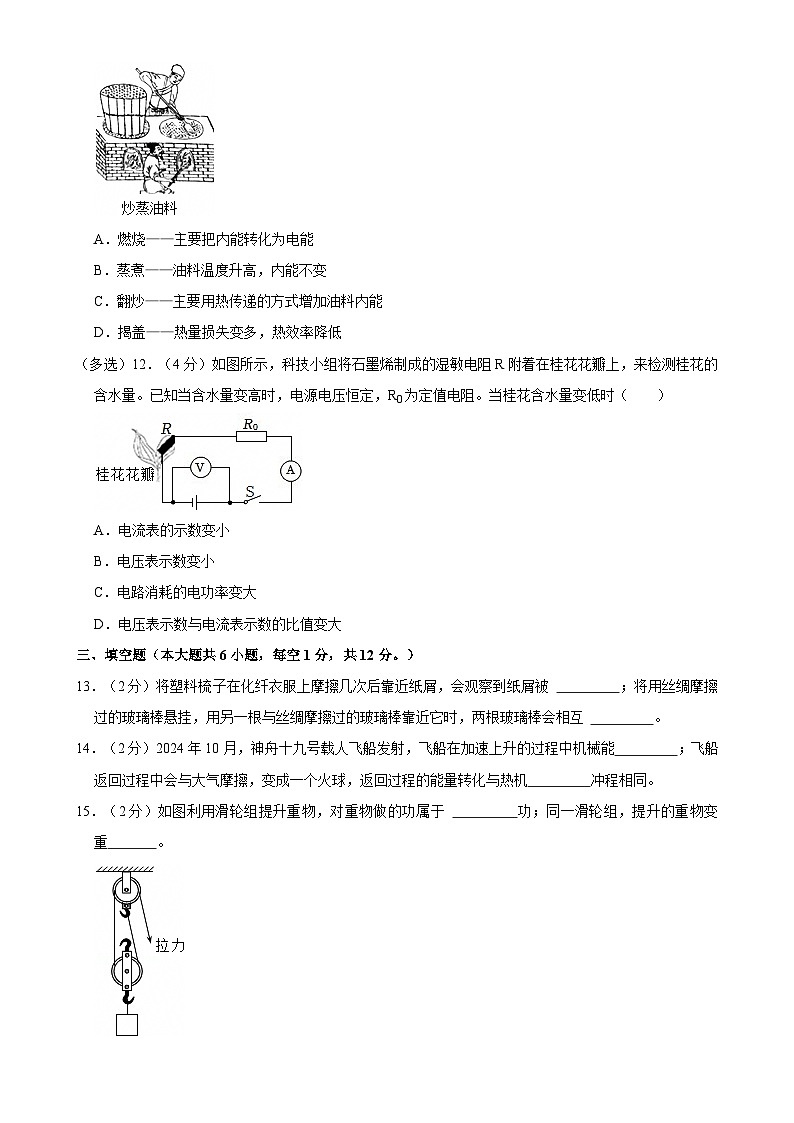

（多选）11．（4分）如图是《天工开物》记载的古人炒蒸油料的场景，下列过程与物理知识对应正确的是（ ）
A．燃烧——主要把内能转化为电能
B．蒸煮——油料温度升高，内能不变
C．翻炒——主要用热传递的方式增加油料内能
D．揭盖——热量损失变多，热效率降低
（多选）12．（4分）如图所示，科技小组将石墨烯制成的湿敏电阻R附着在桂花花瓣上，来检测桂花的含水量。已知当含水量变高时，电源电压恒定，R0为定值电阻。当桂花含水量变低时（ ）
A．电流表的示数变小
B．电压表示数变小
C．电路消耗的电功率变大
D．电压表示数与电流表示数的比值变大
三、填空题（本大题共6小题，每空1分，共12分。）
13．（2分）将塑料梳子在化纤衣服上摩擦几次后靠近纸屑，会观察到纸屑被 ；将用丝绸摩擦过的玻璃棒悬挂，用另一根与丝绸摩擦过的玻璃棒靠近它时，两根玻璃棒会相互 。
14．（2分）2024年10月，神舟十九号载人飞船发射，飞船在加速上升的过程中机械能 ；飞船返回过程中会与大气摩擦，变成一个火球，返回过程的能量转化与热机 冲程相同。
15．（2分）如图利用滑轮组提升重物，对重物做的功属于 功；同一滑轮组，提升的重物变重 。
16．（2分）如图所示，R1＜R2，闭合开关后，通过两段电阻丝的电流I1 I2，相同时间内电阻丝所放出的热量Q1 Q2（选填“＞”、“＜”或“＝”）。
17．（2分）如图所示的LED灯显示屏，当其中一个字不亮时，其他字还能正常发光 联的；当整个显示屏显示文字增加时，电路中的总电流会 。
18．（2分）如图甲、乙所示电路中，电源电压相等且恒定不变，小灯泡L标有“6V 1.8W”字样，甲图中滑片P位于最右端，小灯泡恰好正常发光 J，再移动滑片P，电流表示数与R2关系如图丙a所示。在乙图电路中，电流表示数与R2的关系如图丙b所示，则I1＝ A（忽略小灯泡电阻变化）。
四、作图题（本大题共3小问，每小问2分，共6分。）
19．（2分）在虚线框内画出与图相对应的电路图。
20．（2分）请在图中的圆圈内填上适当的电表符号，使开关S闭合后两个灯泡都能发光。
21．（2分）改线题：图中，只需改动一根导线，电流表就可测干路电流，并在原图中画出正确的连线。
五、实验探究题（本大题共4小题，20题5分，21题6分，22题7分，23题7分，共25分。）
22．（5分）如图所示，学习小组正在探究动能大小跟哪些因素有关，其中hA＝hC＞hB，mA＝mB＜mC。
（1）要探究动能大小与物体质量的关系应该选 两图；
（2）实验中让小球从斜面同一高度由静止开始滚下，目的是使小球到达水平面时具有相同的 ；
（3）实验中通过比较木块被小球撞击后 来判断小球具有动能的大小，若水平面绝对光滑，本实验 （选填“能”或“不能”）达到探究目的。
（4）选择甲、乙两图实验，由sA＞sB可得到的初步结论是： 。
23．（6分）（1）如图1甲所示，在两只相同的烧杯里分别装入水和食用油，比较它们的吸热能力。
①在两只烧杯中分别装入初温和 均相等的水和食用油；
②在两烧杯中放入规格相同的电加热器，目的是使水和食用油在相同时间内吸收的热量 ；
③根据实验数据绘制出的温度与时间关系图象如图1乙所示，分析图象可知，若要使水和食用油升高到相同的温度 食用油吸收的热量，说明 的吸热能力更强。
（2）小林利用图2的甲、乙、丙三套完全相同的装置完成相关的热学实验，液体1和2的质量相同，燃料A和B的质量也相同。
①安装实验装置时，应按照 （选填“自下而上”或“自上而下”）的顺序；
②为了比较不同燃料的热值，应选择 两套装置。
24．（7分）小桂同学在学习伏安法测电阻时，设计了如图甲所示的电路。
（1）本实验的原理是 ，连接实物电路时，滑动变阻器的滑片P应置于最 端。
（2）移动滑片P至某位置，电压表示数为2.6V，电流表示数如图乙所示 A，则R的阻值为 Ω。
（3）调节滑片P，多次测量电压及电流值，算出对应的电阻，这样做的目的是 。
（4）小桂在实验中发现无论怎么调节滑动变阻器，电压表最多只能到达2.6V，这与两节干电池可提供3V电压的理论值不相符。请教老师后了解到旧干电池本身会有一定的电阻，可将干电池等效为一个没有阻值的理想电池和定值电阻R串联。为测定干电池的阻值，他设计了如图丁所示的电路。已知滑动变阻器最大值为R0，请完成下列的实验步骤：
①只闭合开关S，断开开关S1，此时电压表测量 （选填“电源”或“R0”）两端的电压值，记录示数为U；
②接着将滑片调至B端，闭合开关S和S1，记录电压表示数为U1。
（5）干电池的阻值R的表达式： （用测量的物理量、已知量的符号表示）。
25．（7分）小桂同学利用图乙中的器材探究导体A、B中电流与两端电压的关系，其中电源电压可调。
（1）实验前如图甲所示，应先将电流表 ；按照图乙连接好电路，闭合开关，发现排除故障后，原因可能是导体A发生 ，闭合开关，多次改变电源电压，并记录电压表与电流表的示数。
（2）换用导体B重复上述实验，根据实验数据绘制图像如图丙所示。分析图像发现，同一导体两端的电压与通过电流的比值是 的。
（3）由图丙可知，RA RB。在工程技术中常用不同颜色的环对电阻数值进行标记，两位数以内的阻值，可以根据对应的前两环的颜色来判断，应选用图戊中 （选填“d”“e”或“f”）。
（4）小桂同学用上述器材研究导体中电流与电阻的关系，为了精确控制导体两端的电压，于是串联一个滑动变阻器进行实验。
①电路中接入15Ω的电阻，使电阻两端电压达到某一固定值，测出电流；
②将15Ω的电阻替换为B，使B两端电压达到上述固定值，此时电流为 A；
③将电阻B替换为A，再次进行实验。
④分析表格数据可得：当导体两端电压一定时，通过导体的电流与导体的电阻成 。
六、综合应用题（本大题共2小题，共19分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，未写出主要演算过程的，不得分。）
26．（8分）如图甲是抛石机攻城比赛项目的装置，组委会对其动力来源物的重力有限定。某小组负责制作称量重力的工具，设计了如图乙的原理图，R0为定值电阻，R为压敏电阻，上方放置轻质绝缘托盘
（1）当压力F＝2N时，R的阻值是多大？
（2）闭合开关S后，在托盘中放置重为2N的物体时，电流表示数为0.2A0的阻值为多大？
（3）比赛过程中，组委会需要尽快从小学组比赛标准调整到中学组比赛标准，允许动力物体更重（用简要文字、表达式、示意图进行说明即可）
27．（11分）小桂同学在拟定《个人低碳行动指南》时，想起家里用增程式电动汽车取代了原来的燃油动力汽车，以响应国家号召，图甲和乙分别为增程式电动汽车的结构图和工作原理图。电动汽车在电池电量充足时，启动“纯电模式”，将电能转化为机械功，驱动转动装置，处于亏电状态，为保护电池寿命，不再减少电量，此时启动“增程模式”。增程器通过燃烧燃油发电，驱动转动装置，输出动力。增程器也因此被网友称为“燃油充电宝”。小桂发现，电动汽车以“纯电模式”在平直路段进行测试，匀速行驶10km，蓄电池储存的能量从45%减少至40%。
求：
（1）测试过程中电动汽车牵引力所做的功是多少焦耳？
（2）测试过程中电动汽车消耗的电能是多少千瓦时？
（3）当蓄电池的电量降至20%时，将启动“增程模式”工作，增程系统综合效率η1为40%。小桂的爸爸要从桂林市区，途径阳朔西街，然后送货到兴坪古镇，请结合表中相关数据，计算出将燃油汽车换成动力相当的增程式电动汽车后（按30天）节省多少元？
2024-2025学年广西桂林市九年级（上）期末物理试卷
参考答案与试题解析
一、单项选择题（本大题共10小题，每小题3分，共30分。在给出的四个备选项中，只有一个选项符合题目要求。）
1．（3分）下列属于用电器的是（ ）
A．杠杆B．滑轮C．电饭锅D．汽车
【答案】C
2．（3分）我国自主研制的氢能源列车主要是利用氢燃料（ ）
A．热值大B．热值小C．密度大D．密度小
【答案】A
3．（3分）如图所示电路，闭合开关，白炽灯L1和L2发光，则两灯（ ）
A．并联B．串联
C．电流不相等D．不会发热
【答案】B
4．（3分）山顶静止的石头（ ）
A．有动能B．有重力势能
C．有弹性势能D．没有任何能量
【答案】B
5．（3分）如图各情境中有力对物体做功的是（ ）
A．推而不动B．搬而未起
C．站立不动D．推车前进
【答案】D
6．（3分）如图所示，当滑动变阻器的滑片向右滑动时，接入电路的电阻变小的是（ ）
A．B．
C．D．
【答案】A
7．（3分）下列电器正常工作1小时，消耗电能最多的是（ ）
A．空调B．电视遥控上的指示灯
C．节能灯D．电子手表
【答案】A
8．（3分）在研究电流的特点时，常用熟悉的水流、车流的特点来帮助理解，这种方法是（ ）
A．理想实验法B．类比法
C．放大法D．控制变量法
【答案】B
9．（3分）下列属于主要把电能转化为机械能的是（ ）
A．电灯照明B．用电取暖
C．电镀物品D．电梯运行
【答案】D
10．（3分）生活中很多地方都有人脸识别智能门禁，当有人站在门禁前，开关S1自动闭合，灯L发光，照亮人脸进行识别，开关S2才闭合，电动机M工作，将门打开。以下电路符合要求的是（ ）
A．B．
C．D．
【答案】D
二、多项选择题（本大题共2小题，每小题4分，共8分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得4分，选对但不全得2分，有选错得0分。）
（多选）11．（4分）如图是《天工开物》记载的古人炒蒸油料的场景，下列过程与物理知识对应正确的是（ ）
A．燃烧——主要把内能转化为电能
B．蒸煮——油料温度升高，内能不变
C．翻炒——主要用热传递的方式增加油料内能
D．揭盖——热量损失变多，热效率降低
【答案】CD
（多选）12．（4分）如图所示，科技小组将石墨烯制成的湿敏电阻R附着在桂花花瓣上，来检测桂花的含水量。已知当含水量变高时，电源电压恒定，R0为定值电阻。当桂花含水量变低时（ ）
A．电流表的示数变小
B．电压表示数变小
C．电路消耗的电功率变大
D．电压表示数与电流表示数的比值变大
【答案】AD
三、填空题（本大题共6小题，每空1分，共12分。）
13．（2分）将塑料梳子在化纤衣服上摩擦几次后靠近纸屑，会观察到纸屑被 吸引 ；将用丝绸摩擦过的玻璃棒悬挂，用另一根与丝绸摩擦过的玻璃棒靠近它时，两根玻璃棒会相互 排斥 。
【答案】吸引；排斥。
14．（2分）2024年10月，神舟十九号载人飞船发射，飞船在加速上升的过程中机械能 增大 ；飞船返回过程中会与大气摩擦，变成一个火球，返回过程的能量转化与热机 压缩 冲程相同。
【答案】增大；压缩。
15．（2分）如图利用滑轮组提升重物，对重物做的功属于 有用 功；同一滑轮组，提升的重物变重 大 。
【答案】有用；大。
16．（2分）如图所示，R1＜R2，闭合开关后，通过两段电阻丝的电流I1 ＝ I2，相同时间内电阻丝所放出的热量Q1 ＜ Q2（选填“＞”、“＜”或“＝”）。
【答案】＝；＜
17．（2分）如图所示的LED灯显示屏，当其中一个字不亮时，其他字还能正常发光 并 联的；当整个显示屏显示文字增加时，电路中的总电流会 变大 。
【答案】并；变大。
18．（2分）如图甲、乙所示电路中，电源电压相等且恒定不变，小灯泡L标有“6V 1.8W”字样，甲图中滑片P位于最右端，小灯泡恰好正常发光 18 J，再移动滑片P，电流表示数与R2关系如图丙a所示。在乙图电路中，电流表示数与R2的关系如图丙b所示，则I1＝ 0.45 A（忽略小灯泡电阻变化）。
【答案】18；0.45。
四、作图题（本大题共3小问，每小问2分，共6分。）
19．（2分）在虚线框内画出与图相对应的电路图。
【答案】
20．（2分）请在图中的圆圈内填上适当的电表符号，使开关S闭合后两个灯泡都能发光。
【答案】
21．（2分）改线题：图中，只需改动一根导线，电流表就可测干路电流，并在原图中画出正确的连线。
【答案】
五、实验探究题（本大题共4小题，20题5分，21题6分，22题7分，23题7分，共25分。）
22．（5分）如图所示，学习小组正在探究动能大小跟哪些因素有关，其中hA＝hC＞hB，mA＝mB＜mC。
（1）要探究动能大小与物体质量的关系应该选 甲、丙 两图；
（2）实验中让小球从斜面同一高度由静止开始滚下，目的是使小球到达水平面时具有相同的 速度 ；
（3）实验中通过比较木块被小球撞击后 移动的距离s 来判断小球具有动能的大小，若水平面绝对光滑，本实验 不能 （选填“能”或“不能”）达到探究目的。
（4）选择甲、乙两图实验，由sA＞sB可得到的初步结论是： 物体质量相同时，速度越大动能越大 。
【答案】（1）甲、丙；（2）速度；（3）移动的距离s；不能；（4）物体质量相同时，速度越大动能越大。
23．（6分）（1）如图1甲所示，在两只相同的烧杯里分别装入水和食用油，比较它们的吸热能力。
①在两只烧杯中分别装入初温和 质量 均相等的水和食用油；
②在两烧杯中放入规格相同的电加热器，目的是使水和食用油在相同时间内吸收的热量 相同 ；
③根据实验数据绘制出的温度与时间关系图象如图1乙所示，分析图象可知，若要使水和食用油升高到相同的温度 大于 食用油吸收的热量，说明 水 的吸热能力更强。
（2）小林利用图2的甲、乙、丙三套完全相同的装置完成相关的热学实验，液体1和2的质量相同，燃料A和B的质量也相同。
①安装实验装置时，应按照 自下而上 （选填“自下而上”或“自上而下”）的顺序；
②为了比较不同燃料的热值，应选择 乙、丙 两套装置。
【答案】（1）质量；相同；大于；水；（2）自下而上；乙、丙。
24．（7分）小桂同学在学习伏安法测电阻时，设计了如图甲所示的电路。
（1）本实验的原理是 R＝ ，连接实物电路时，滑动变阻器的滑片P应置于最 右 端。
（2）移动滑片P至某位置，电压表示数为2.6V，电流表示数如图乙所示 0.26 A，则R的阻值为 10 Ω。
（3）调节滑片P，多次测量电压及电流值，算出对应的电阻，这样做的目的是 减少测量误差 。
（4）小桂在实验中发现无论怎么调节滑动变阻器，电压表最多只能到达2.6V，这与两节干电池可提供3V电压的理论值不相符。请教老师后了解到旧干电池本身会有一定的电阻，可将干电池等效为一个没有阻值的理想电池和定值电阻R串联。为测定干电池的阻值，他设计了如图丁所示的电路。已知滑动变阻器最大值为R0，请完成下列的实验步骤：
①只闭合开关S，断开开关S1，此时电压表测量 电源 （选填“电源”或“R0”）两端的电压值，记录示数为U；
②接着将滑片调至B端，闭合开关S和S1，记录电压表示数为U1。
（5）干电池的阻值R的表达式： R＝ （用测量的物理量、已知量的符号表示）。
【答案】（1）R＝；右；（2）0.26；10；（3）减小测量误差；（4）①电源；
（5）。
25．（7分）小桂同学利用图乙中的器材探究导体A、B中电流与两端电压的关系，其中电源电压可调。
（1）实验前如图甲所示，应先将电流表 调零 ；按照图乙连接好电路，闭合开关，发现排除故障后，原因可能是导体A发生 断路 ，闭合开关，多次改变电源电压，并记录电压表与电流表的示数。
（2）换用导体B重复上述实验，根据实验数据绘制图像如图丙所示。分析图像发现，同一导体两端的电压与通过电流的比值是 不变 的。
（3）由图丙可知，RA 小于 RB。在工程技术中常用不同颜色的环对电阻数值进行标记，两位数以内的阻值，可以根据对应的前两环的颜色来判断，应选用图戊中 e （选填“d”“e”或“f”）。
（4）小桂同学用上述器材研究导体中电流与电阻的关系，为了精确控制导体两端的电压，于是串联一个滑动变阻器进行实验。
①电路中接入15Ω的电阻，使电阻两端电压达到某一固定值，测出电流；
②将15Ω的电阻替换为B，使B两端电压达到上述固定值，此时电流为 0.3 A；
③将电阻B替换为A，再次进行实验。
④分析表格数据可得：当导体两端电压一定时，通过导体的电流与导体的电阻成 反比 。
【答案】（1）调零；断路；（2）不变；（3）小于；e；（4）0.3；反比。
六、综合应用题（本大题共2小题，共19分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，未写出主要演算过程的，不得分。）
26．（8分）如图甲是抛石机攻城比赛项目的装置，组委会对其动力来源物的重力有限定。某小组负责制作称量重力的工具，设计了如图乙的原理图，R0为定值电阻，R为压敏电阻，上方放置轻质绝缘托盘
（1）当压力F＝2N时，R的阻值是多大？
（2）闭合开关S后，在托盘中放置重为2N的物体时，电流表示数为0.2A0的阻值为多大？
（3）比赛过程中，组委会需要尽快从小学组比赛标准调整到中学组比赛标准，允许动力物体更重（用简要文字、表达式、示意图进行说明即可）
【答案】（1）当压力F＝2N时，R的阻值是90Ω；
（2）定值电阻R0的阻值为30Ω；
（3）将电流表的量程改为大量程。
27．（11分）小桂同学在拟定《个人低碳行动指南》时，想起家里用增程式电动汽车取代了原来的燃油动力汽车，以响应国家号召，图甲和乙分别为增程式电动汽车的结构图和工作原理图。电动汽车在电池电量充足时，启动“纯电模式”，将电能转化为机械功，驱动转动装置，处于亏电状态，为保护电池寿命，不再减少电量，此时启动“增程模式”。增程器通过燃烧燃油发电，驱动转动装置，输出动力。增程器也因此被网友称为“燃油充电宝”。小桂发现，电动汽车以“纯电模式”在平直路段进行测试，匀速行驶10km，蓄电池储存的能量从45%减少至40%。
求：
（1）测试过程中电动汽车牵引力所做的功是多少焦耳？
（2）测试过程中电动汽车消耗的电能是多少千瓦时？
（3）当蓄电池的电量降至20%时，将启动“增程模式”工作，增程系统综合效率η1为40%。小桂的爸爸要从桂林市区，途径阳朔西街，然后送货到兴坪古镇，请结合表中相关数据，计算出将燃油汽车换成动力相当的增程式电动汽车后（按30天）节省多少元？
【答案】（1）测试过程中电动汽车牵引力所做的功是6×106J；
（2）测试过程中电动汽车消耗的电能2kW•h；
实验次数
①
②
③
R/Ω
15
B
A
I/A
0.2
0.6
燃油汽车效率
30%
汽油的热值
汽油的热值为3.6×107J/L
汽油价格
8.7元/L
电费
0.8元/kW•h
实验次数
①
②
③
R/Ω
15
B
A
I/A
0.2
0.6
燃油汽车效率
30%
汽油的热值
汽油的热值为3.6×107J/L
汽油价格
8.7元/L
电费
0.8元/kW•h
