广西南宁市2022-2023学年九年级上学期期末物理试题

这是一份广西南宁市2022-2023学年九年级上学期期末物理试题，共14页。试卷主要包含了单项选择题，填空题，作图与简答题，实验与探究题，计算应用题等内容，欢迎下载使用。

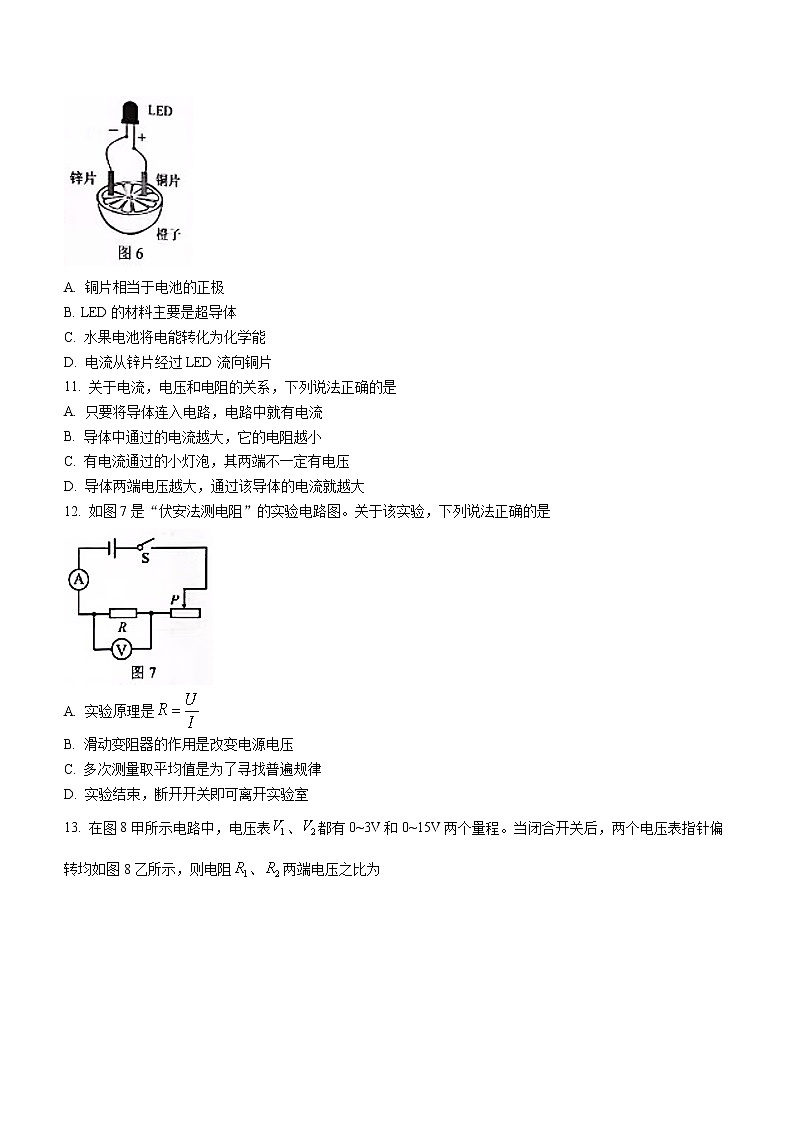

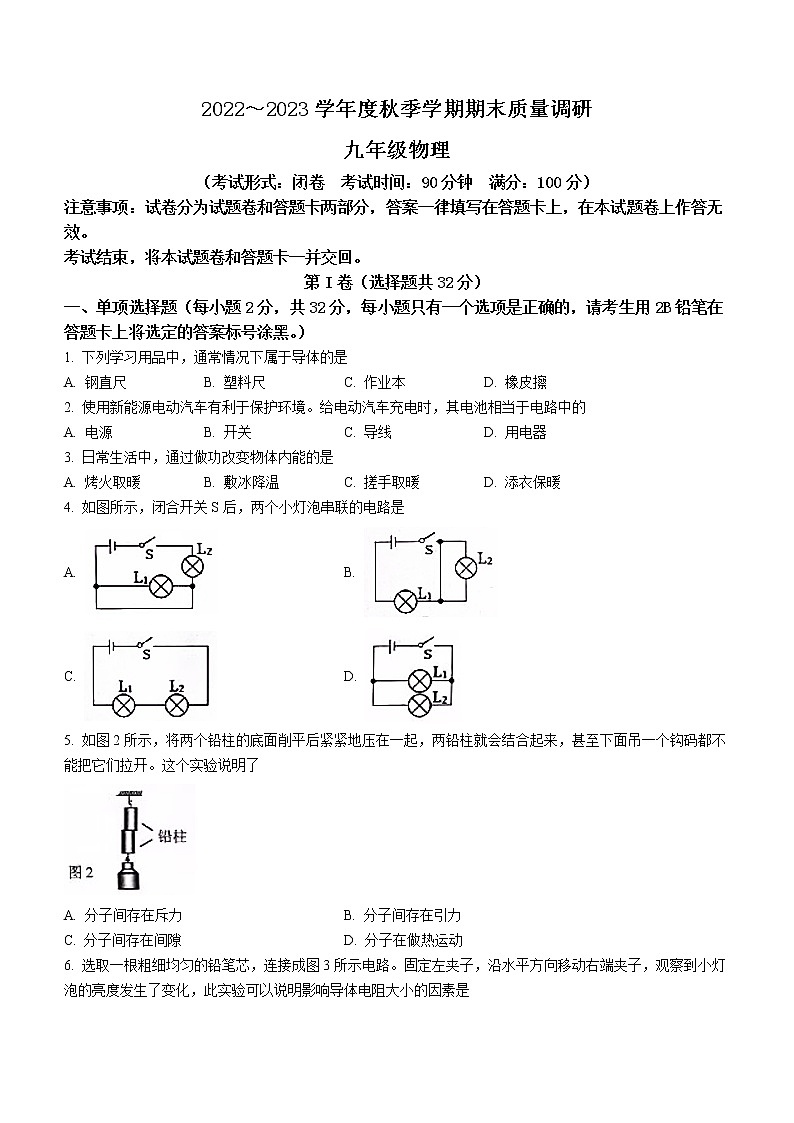

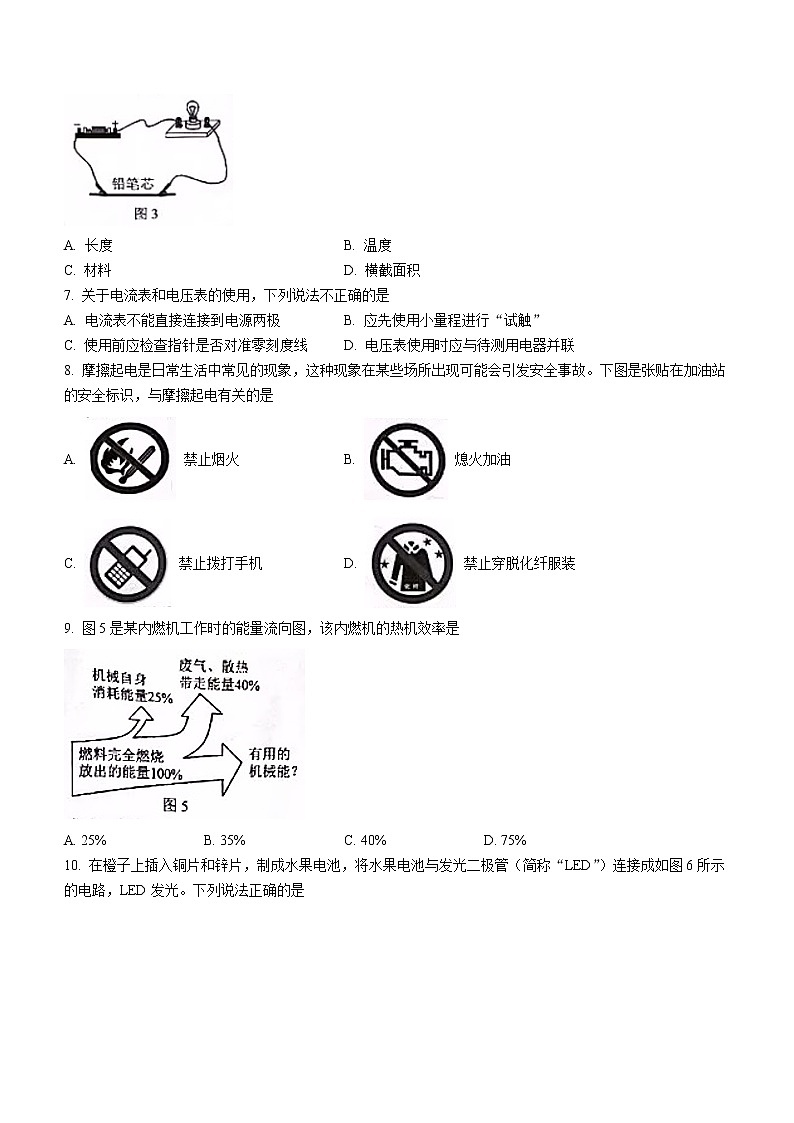

2022～2023学年度秋季学期期末质量调研九年级物理（考试形式：闭卷  考试时间：90分钟  满分：100分）注意事项：试卷分为试题卷和答题卡两部分，答案一律填写在答题卡上，在本试题卷上作答无效。考试结束，将本试题卷和答题卡一并交回。第I卷（选择题共32分）一、单项选择题（每小题2分，共32分，每小题只有一个选项是正确的，请考生用2B铅笔在答题卡上将选定的答案标号涂黑。）1. 下列学习用品中，通常情况下属于导体的是A. 钢直尺  B. 塑料尺  C. 作业本  D. 橡皮擦2. 使用新能源电动汽车有利于保护环境。给电动汽车充电时，其电池相当于电路中的A. 电源  B. 开关  C. 导线  D. 用电器3. 日常生活中，通过做功改变物体内能的是A. 烤火取暖  B. 敷冰降温  C. 搓手取暖  D. 添衣保暖4. 如图所示，闭合开关S后，两个小灯泡串联的电路是A.      B.  C.      D. 5. 如图2所示，将两个铅柱的底面削平后紧紧地压在一起，两铅柱就会结合起来，甚至下面吊一个钩码都不能把它们拉开。这个实验说明了A. 分子间存在斥力  B. 分子间存在引力C. 分子间存在间隙  D. 分子在做热运动6. 选取一根粗细均匀的铅笔芯，连接成图3所示电路。固定左夹子，沿水平方向移动右端夹子，观察到小灯泡的亮度发生了变化，此实验可以说明影响导体电阻大小的因素是A. 长度  B. 温度C. 材料  D. 横截面积7. 关于电流表和电压表的使用，下列说法不正确的是A. 电流表不能直接连接到电源两极  B. 应先使用小量程进行“试触”C. 使用前应检查指针是否对准零刻度线  D. 电压表使用时应与待测用电器并联8. 摩擦起电是日常生活中常见的现象，这种现象在某些场所出现可能会引发安全事故。下图是张贴在加油站的安全标识，与摩擦起电有关的是A. 禁止烟火  B. 熄火加油C. 禁止拨打手机  D. 禁止穿脱化纤服装9. 图5是某内燃机工作时的能量流向图，该内燃机的热机效率是A. 25%  B. 35%  C. 40%  D. 75%10. 在橙子上插入铜片和锌片，制成水果电池，将水果电池与发光二极管（简称“LED”）连接成如图6所示的电路，LED发光。下列说法正确的是A. 铜片相当于电池的正极B. LED的材料主要是超导体C. 水果电池将电能转化为化学能D. 电流从锌片经过LED流向铜片11. 关于电流，电压和电阻的关系，下列说法正确的是A. 只要将导体连入电路，电路中就有电流B. 导体中通过的电流越大，它的电阻越小C. 有电流通过的小灯泡，其两端不一定有电压D. 导体两端电压越大，通过该导体的电流就越大12. 如图7是“伏安法测电阻”的实验电路图。关于该实验，下列说法正确的是A. 实验原理是B. 滑动变阻器的作用是改变电源电压C. 多次测量取平均值是为了寻找普遍规律D. 实验结束，断开开关即可离开实验室13. 在图8甲所示电路中，电压表、都有0~3V和0~15V两个量程。当闭合开关后，两个电压表指针偏转均如图8乙所示，则电阻、两端电压之比为A. 5：1  B. 1：5  C. 1：4  D. 4：114. 共享电单车配置了最新的智能头盔，用户扫码后（相当于闭合开关S1），戴上头盔并扣好安全扣（相当于闭合开关S2），电单车才能通电骑行。在下图的电路设计中，符合要求的是A.  B.  C.  D. 15. 某电子秤的简化电路如图10所示，R0是定值电阻，是压敏电阻，其阻值随着压力增大而减小，电源电压恒定不变。闭合开关S，当上方压力F增大时，下列说法正确的是A. 的阻值变大       B. 通过的电流变小C. 两端的电压变大  D. 电压表的示数变大16. 电阻甲和乙的I-U图象如图11所示，下列关于两电阻说法正确的是A. 甲电阻为10ΩB. 乙是定值电阻C. 若并联接入电源电压为2V的电路中，干路电流为0. 6AD. 若串联接入电源电压为2V的电路中，电路电流为0. 2A第II卷（非选择题 共68分）二、填空题（每空1分，共15分。请把答案直接填写在答题卡相应的位置上，不要求写出演算过程。）17. 一节新的干电池电压为_________V，教室里电灯与电风扇的连接方式是_________. 18. 冬天人们喜欢捧着一杯热水取暖，此过程能量发生了_________（选填“转化”或“转移”）。_________（选填“遵循”或“不遵循”）能量守恒定律.19. 丝绸摩擦过的玻璃棒带_________（选填“正”或“负”）电荷，将它分别靠近A、B两个轻质小球，A球被吸引，B球被排斥，则两球中一定带电的是_________球。20. 诗人陆游的笔记中曾记载如图12所示的省油灯，隔层上层盛油，下层注水，棉绳做灯芯。灯油燃烧时将化学能转化为_________，灯油质量在不断减小，热值_________（选填“变大”、“不变” 水或“变小”）；利用水吸热来_________（选填“加快”或“减慢”）油的升温，减少了油的蒸发，达到省油的目的。21. 电荷的定向移动形成_________；一段导体两端电压为12V，导体中的电流是2A，则该导体的电阻是_________Ω；如果电压降为6V，导体中的电流是_________A。22. 现利用热敏电阻制作温度报警器，它的阻值随温度t变化的部分数据如下表所示，由表格可知，热敏电阻的阻值随环境温度的升高而_________（选填“增大”成“减小”）；报警器的一部分电路如图13所示，图中两个虚线框中，一个为热敏电阻，一个为定值电阻，电源电压恒为12V. 当环境温度升高，电压表示数达到或超过8V时，便触发报警器（图中未画出）报警，则热敏电阻应接在虚线框_________（选填数字“1”或“2”）内. 不考虑报警器对电的的影响，要求环境温度达到或超过60°C时开始报警，则的阻值为_________Ω 环境温度t/°C5102030405060热敏电阻60004400280018001100800700三、作图与简答题（共8分，请把答案直接填写在答题卡相应的位置上。）23. （1）（2分）请根据图14所示的实物图，在虚线框内画出对应的电路图。（2）（2分）如图15所示电路，电源由三节新的干电池组成，请用笔画线代替导线将电路连接完整。要求：①与串联；②电压表测量和的总电压。24. （4分）广西恭城油茶至今已有一千多年历史。小明向父母展示在学校学到的油茶制作过程，用油炒制老叶红至焦香，再放生姜和水熬煮而成。将煮好的油茶用碗盛出，端起时觉得碗很烫手，热气腾腾的油茶闻起来很香，冷了的油香味没那么香，请用所学的物理知识解释碗烫手和热油茶闻起来更香的原因. 四、实验与探究题（共20分。请把答案直接填写在答题卡相应的位置上。）25. （6分）在物理实验课上，学习小组正在探究“电流与电压的关系”。（1）如图16甲是实验电路图，虚线框中为电表，通过分析可知虚线框1内的电表是_________（选填“电压表”或“电流表”）实验次数12345电压U/V1. 21. 51. 82. 02. 4电流I/A0. 240. 30 0. 400. 48（2）小明通过实验，得到数据如上表所示：当电压表示数为1. 8V时，电流表示数（图16乙）是_________A. 根据实验数据分析可得结论：电阻一定时，通过导体的电流跟导体两端的电压成_________. （3）实验中为了获得多组实验数据，需要通过调节_________来改变定值电阻两端的电压. 多次实验的目的是_________（选填“减小实验误差”或“寻找普遍规律”）.（4）本实验采用的研究方法是_________。26. （7分）为了比较A、B两种不同液体的吸热能力，学习小组做了图17甲所示的探究实验。（1）实验中应选用初温和_________都相同的A、B两种液体，分别放入两个完全相同的空烧杯中，用规格_________（选填“相同”或“不相同”）的电加热器加热。（2）A、B两种液体吸收热量的多少是通过_________（选填“加热时间”或“温度计的示数”）来比较，这种研究物理问题的方法叫_________. （3）实验后，得到A、B两种液体温度随时间变化图象如图17乙所示，由图象可判断液体_________（选填“A”或“B”）的吸热能力更强。（4）实验发现不同物质的吸热能力不同，在物理学中我们用_________（填物理量名称）描述物质的这种特性。下列事例中利用水的吸热能力较强的是_________。A. 用水冷却汽车的发动机B. 夏天给教室洒水，感觉凉快C. 用盐水腌蛋，一段时间后蛋会变咸27. （7分）小明和小红在“测量小灯泡电阻”的实验中，准备了以下器材：电源、小灯泡（两端电压为2. 5V时正常发光）、电流表、电压表、规格为“20Ω 1A”的滑动变阻器、开关、导线若干。（1）请你用笔画线代替导线，将图18甲中的电路连接完整。要求：滑动变阻器的滑片P向右移动时，小灯泡变暗. （2）连接电路时，开关S应该_________（选填“断开”或“闭合”），实验前滑动变阻器的滑片P要调至_________（选填“A”或“B”）端。（3）正确连接电路后，闭合开关S，移动滑片P，小明发现小灯泡始终不亮，电流表指针几乎不偏转，电压表有示数，则故障原因是小灯泡_________（选填“断路”或“短路”）。（4）小明多次测量后，将测得的数据用描点法作出了小灯泡的I-U图象，如图18乙所示，根据图象可得：小灯泡在电压为2. 5V时的电阻为_________Ω.（5）小红同学实验时发现桌上没有电流表，却多了一个滑动变阻器R（最大阻值用表示），她设计如图18丙所示电路，也测出了小灯泡在正常发光时的电阻，请补全下列步骤：①闭合开关S，将滑动变阻器R的滑片移至最左端，再调节滑动变阻器的滑片，直到电压表的示数为；②接着_________，读出这时电压表的示数，用U表示；③小灯泡正常发光时电阻的表达式_________（用U、、R0字母表示）。五、计算应用题（共25分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，未写出主要演算步骤的，不能得分，答需必须明确写出数值和单位。）28. （6分）如图19所示电路，电源电压保持不变，。闭合开关后，电流表的示数为0. 9A，电流表A的示数为1. 2A，求：（1）的电流；（2）电源电压；（3）的阻值. 29. （9分）我国已经从餐饮废油（俗称“地沟油”）中成功提炼出供飞机使用的生物航空煤油（以下简称生物航煤），其热值与传统的航空煤油热值相当，是一种绿色环保的能源。兴趣小组想知道生物航煤热值的大小，于是完全燃烧了0. 7kg的生物航煤给水加热，将40kg的水从20°C加热到70°C，该加热装置的热效率为30%。已知水的比热容是J/（kg·℃）. 求：（1）此过程中水吸收的热量；（2）此过程中生物航煤完全燃烧放出的热量；（3）生物航煤的热值. 30. （10分）坐位体前屈是国家学生体质健康标准的测试项目之一。图20甲是测试示意图，图20乙是学习小组设计的测试仪电路原理图，电源电压恒为4. 5V，电压表量程为0~3V，定值电阻。滑动变阻器由长为30cm、粗细均匀的电阻棒改装而成，规格为1/cm。为保护电路安全，滑片P的起始位置A点设定在离电阻棒最左端O点5cm处，此时通过的电流为0. 3A；测试时，人通过推动挡板使滑片P从起始位置A向右移动距离x，电压表的示数可反映学生的测试结果。下表是初三女生测试等级与滑片移动距离x的关系。求：（1）滑片P在起始位置A点时，定值电阻两端电压大小；（2）女生小红测试时的电压表示数为3V，请通过计算判断小红的测试等级；（3）试用时，学习小组发现该测试仪不能测出下表中所有的等级，于是在保证电路各元件安全的情况下，通过替换来实现最大程度增加测试范围，请计算替换电阻R2的最小值。初三女生测试等级标准不合格合格良好优秀滑片移动距离x/cm2022～2023 学年度秋季学期期末质量调研九年级物理参考答案一、 选择题 （每题 2 分，共 32 分）题号12345678910111213141516答案ADCCBABDBADADBDC二、填空题 （每空 1 分，共 15 分）17.  1. 5   并联          18.  转移   遵循      19. 正 B20.  内能   不变   减慢      21.  电流   6   1       22.  减小 2 1400三、作图与简答题 （共 8 分）23. （1）电路结构正确得 1 分， 电路图符号正确得 1 分。（2）正确连接电源得 1 分，正确连接电压表得 1 分。24. 答：碗的温度高于手的温度，碗和手之间发生热传递，… … … … …1 分手的内能增加温度升高 （或手吸收热量温度升高），所以觉得碗烫手。… … … … …1 分闻到香味说明分子不停地做无规则运动 （是扩散现象），… … … … …1 分温度越高，分子无规则运动越剧烈，热油茶闻起来更香。… … … … …1 分四、实验与探究题 （每空 1 分，共 20 分）25.  （1）电压表  （2）0. 36    正比   （3）滑动变阻器（或变阻器、滑片）  寻找普遍规律  （4）控制变量法26. （1）质量   相同   （2）加热时间   转换法   （3）A27. （1）如图（2）断开  B    （3）断路   （4）10（5）②调节滑动变阻器 R 的滑片到最右端③ （4）比热容   A五、计算应用题 （共 25 分）（1）闭合开关 S ，R1 与 R2 并联， 由并联电路电流规律得         … … … … … 1 分      … … … … … … … … … … 1 分（2）R1 与 R2 并联，U= U1= U2 ，由得，    … … … … … 1 分=0. 9A×10Ω=9V            … … … … … … … … … …1 分（3）电阻 R2 两端的电压 U2= U=9V     … … … … … … … …1 分             … … … … … … … … … 1 分答：（1）R2 的电流为 0. 3A；（2）电源电压为 9V；（3）R2 的阻值为 30Ω。解：（1）此过程中水吸收的热量 … … … … … 1 分 … … … … … 1 分                     … … … … … 1 分（2）由 得，此过程中生物航煤完全燃烧放出的热量 … … … … … … 1 分  … … … … … 1 分      … … … … … … … … … 1 分（3）生物航煤的热值为   … … … … … 1 分 … … … … … 1 分        … … … … … … … … … … … 1 分答：（1）此过程中水吸收的热量为；（2）此过程中生物航煤完全燃烧放出的热量为；（3）生物航煤的热值为。30. 解：（1）开关闭合时，R0 与 R1 串联，P 在起始位置时，由 得                     … … … … … … … … 1 分定值电阻 R0 两端电压 … … … … … … 1 分（2）当电压表的示数为时， 定值电阻R0两端电压为通过变阻器 R1 的电流  … … … … … … . . 1 分变阻器 R1 接入电路中的电阻为   … … … … … … 1 分变阻器 R1 接入电路中的长度 … … … … … 1 分P 从起始位置向右移动 由表格可知，3. 7≤x＜16. 6，小红同学测试等级为合格。    … … … … … 1 分（3）由表格和电路可知，滑片越往右移动，测试等级越高，但同时电压表示数也会逐渐增大甚至超出量程造成电路不安全。所以在最大程度增加测试等级范围且保证电路各元件安全的情况下，即滑片 P 移到最右端时取最大值，电压表示数不能超过 3V 此时滑动变阻器的最大阻值  … … … … … 1 分此时通过 R1 的电流为  … … … … … 1 分 替换电阻的最小值  … … … … … … 1 分注：通过替换 R0 来实现最大程度增加测试范围时，采用 x=20cm 计算，算得 R2 最小值不小于 12. 5 Ω，解题思路和主要公式正确，则第 3 问得 2 分。答：（1）滑片 P 在起始位置时，R0 两端电压大小为 3V；（2）P 从起始位置向右移动 x = 18cm ，由表格可知，16. 6≤x＜20，小红同学测试等级为良好。（3）替换电阻 R2 的最小值不小于 15Ω。
