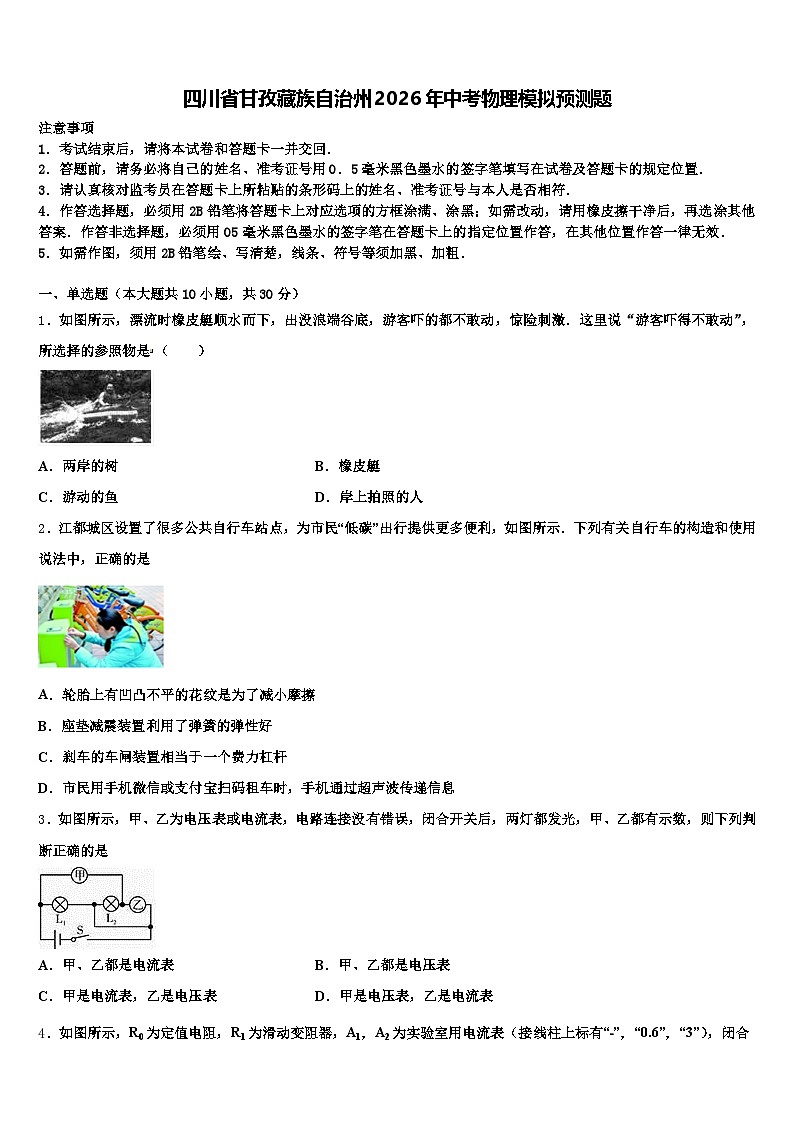

四川省甘孜藏族自治州2026年中考物理模拟预测题（含答案解析）

这是一份四川省甘孜藏族自治州2026年中考物理模拟预测题（含答案解析），共16页。试卷主要包含了下列关于声现象说法中，正确的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单选题（本大题共10小题，共30分）
1．如图所示，漂流时橡皮艇顺水而下，出没浪端谷底，游客吓的都不敢动，惊险刺激．这里说“游客吓得不敢动”，所选择的参照物是（ ）
A．两岸的树B．橡皮艇
C．游动的鱼D．岸上拍照的人
2．江都城区设置了很多公共自行车站点，为市民“低碳”出行提供更多便利，如图所示．下列有关自行车的构造和使用说法中，正确的是
A．轮胎上有凹凸不平的花纹是为了减小摩擦
B．座垫减震装置利用了弹簧的弹性好
C．刹车的车闸装置相当于一个费力杠杆
D．市民用手机微信或支付宝扫码租车时，手机通过超声波传递信息
3．如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下列判断正确的是
A．甲、乙都是电流表B．甲、乙都是电压表
C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表

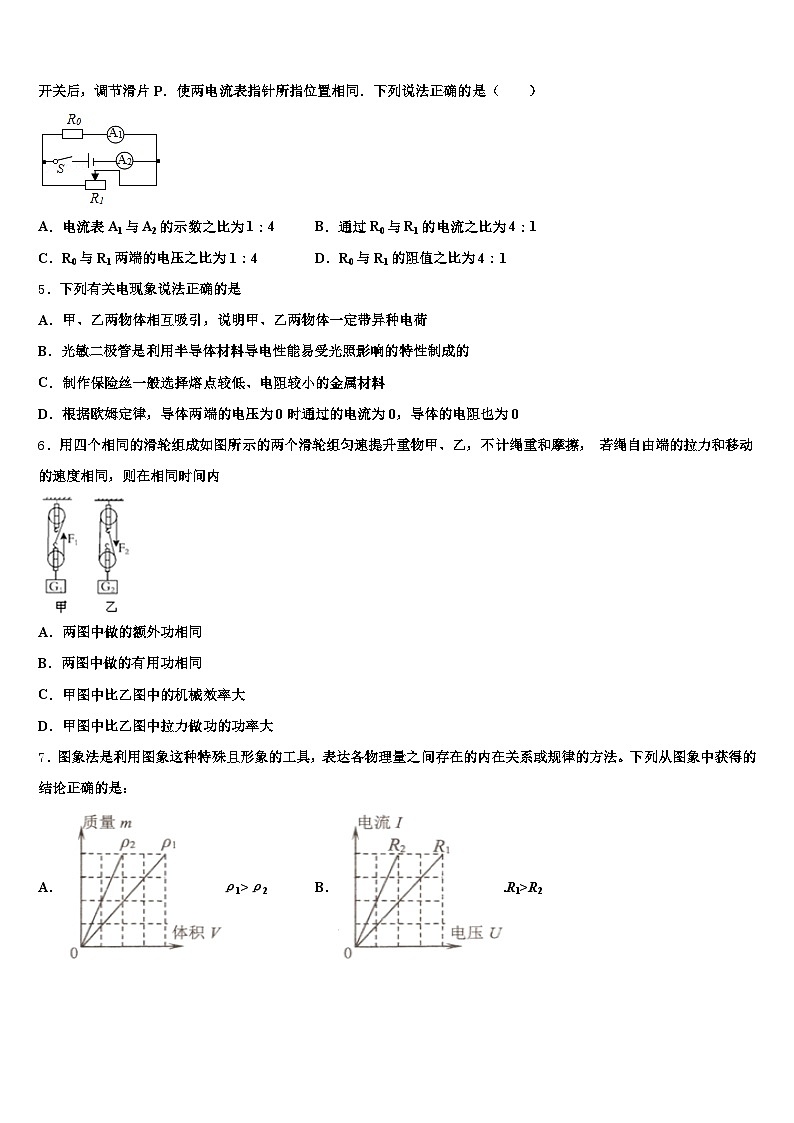

4．如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同．下列说法正确的是（ ）
A．电流表A1与A2的示数之比为1：4B．通过R0与R1的电流之比为4：1
C．R0与R1两端的电压之比为1：4D．R0与R1的阻值之比为4：1
5．下列有关电现象说法正确的是
A．甲、乙两物体相互吸引，说明甲、乙两物体一定带异种电荷
B．光敏二极管是利用半导体材料导电性能易受光照影响的特性制成的
C．制作保险丝一般选择熔点较低、电阻较小的金属材料
D．根据欧姆定律，导体两端的电压为0时通过的电流为0，导体的电阻也为0
6．用四个相同的滑轮组成如图所示的两个滑轮组匀速提升重物甲、乙，不计绳重和摩擦， 若绳自由端的拉力和移动的速度相同，则在相同时间内
A．两图中做的额外功相同
B．两图中做的有用功相同
C．甲图中比乙图中的机械效率大
D．甲图中比乙图中拉力做功的功率大
7．图象法是利用图象这种特殊且形象的工具，表达各物理量之间存在的内在关系或规律的方法。下列从图象中获得的结论正确的是：
A．ρ1>ρ2B．.R1>R2
C．v1>v2D．p1>p2

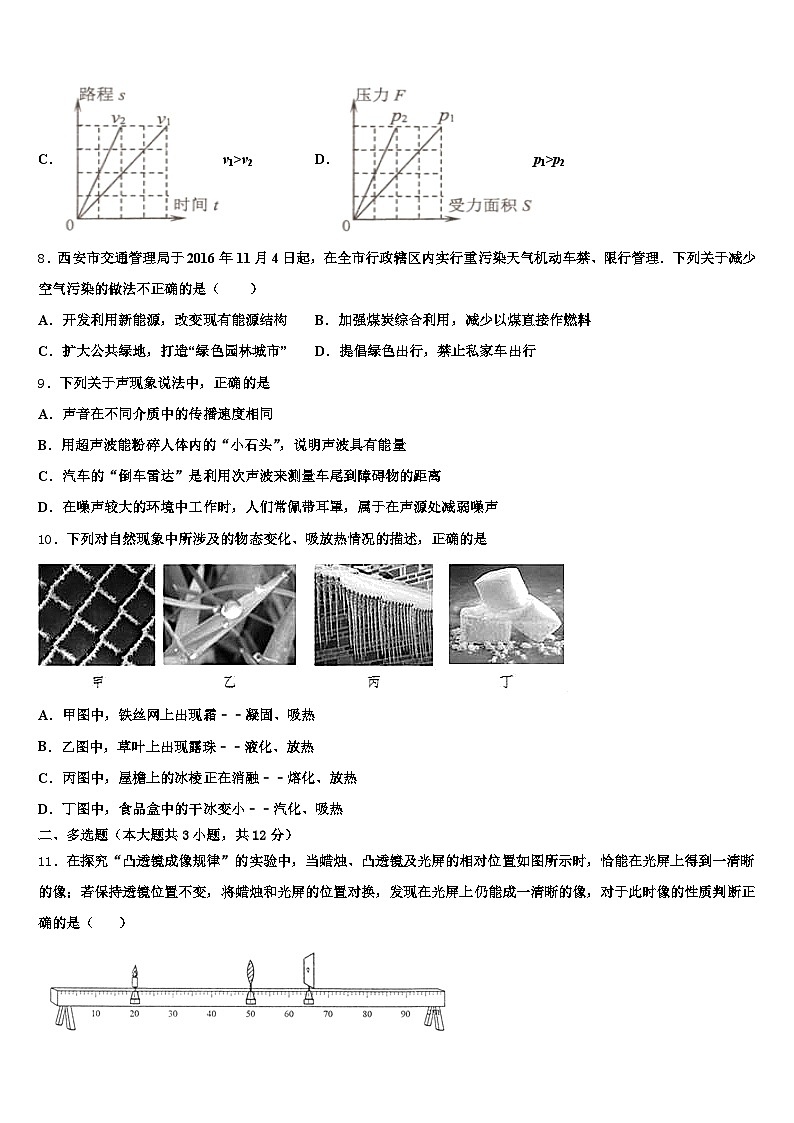

8．西安市交通管理局于2016年11月4日起，在全市行政辖区内实行重污染天气机动车禁、限行管理．下列关于减少空气污染的做法不正确的是（ ）
A．开发利用新能源，改变现有能源结构B．加强煤炭综合利用，减少以煤直接作燃料
C．扩大公共绿地，打造“绿色园林城市”D．提倡绿色出行，禁止私家车出行
9．下列关于声现象说法中，正确的是
A．声音在不同介质中的传播速度相同
B．用超声波能粉碎人体内的“小石头”，说明声波具有能量
C．汽车的“倒车雷达”是利用次声波来测量车尾到障碍物的距离
D．在噪声较大的环境中工作时，人们常佩带耳罩，属于在声源处减弱噪声
10．下列对自然现象中所涉及的物态变化、吸放热情况的描述，正确的是
A．甲图中，铁丝网上出现霜﹣﹣凝固、吸热
B．乙图中，草叶上出现露珠﹣﹣液化、放热
C．丙图中，屋檐上的冰棱正在消融﹣﹣熔化、放热
D．丁图中，食品盒中的干冰变小﹣﹣汽化、吸热
二、多选题（本大题共3小题，共12分）
11．在探究“凸透镜成像规律”的实验中，当蜡烛、凸透镜及光屏的相对位置如图所示时，恰能在光屏上得到一清晰的像；若保持透镜位置不变，将蜡烛和光屏的位置对换，发现在光屏上仍能成一清晰的像，对于此时像的性质判断正确的是（ ）
A．一定是缩小的像B．一定是放大的像C．一定是倒立的像D．一定是正立的像
12．在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是

A．教学中使用的照相机就是利用了图中的成像规律
B．换上焦距小的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像
C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像
D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像
13．通过学习物理，同学们掌握了很好的估算技能．下列估算接近实际的是
A．对人体的安全电压不高于36VB．沪科版九年级物理教科书的厚度约lcm
C．正常人的体温大约为37°CD．橡皮从课桌上掉落到地面的时间约为5s
三、填空题（本大题共5小题，共10分）
14．阳春三月，正是油菜花盛开的季节．游人们走在金黄色的花海中，阵阵清香扑鼻，这是花中芳香油分子在_____；骑行者穿梭花海中，感觉油菜花扑面而来，这是以____为参照物；耳边传来孩子们的欢声笑语，这说明声音可以在____中传播．
15．越来越多的人习惯利用手机拍照，手机上的摄像头相当于一个_____________透镜．图中的自拍杆与直接拿手机自拍相比，利用自拍杆可以_____________物距，减小人像的大小，从而_____________取景范围，取得更好的拍摄效果．（均选填“增大，，或“减小”）
16．如图所示的电路中，电源电压保持不变，已知，闭合开关S，电流表A1的示数为0.3A，则电流表A2的示数为____________A；电路消耗的总电功率大小为___________W.
17．电子式电能表表盘上标有“3200imp/（kw•h）”字样（imp表示闪烁次数）．将某用电器单独接在该电能表上正常工作30min，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为____kw•h，该用电器的额定功率是____W．
18． (1)如图甲5名领舞者在钢丝绳的拉动下匀速缓缓升起，其位置如图乙所示，若5名领舞者的质量（包括衣照和道县）相等，_____号领舞者的机械能最大（选填“1”—“5”)，它们在上升过程过程中动能______（选填“增大”、“不变”或“减小”），它们在上升过程中机械能_______（选填“守恒”或“不守恒”）.
(2)如图甲是在水平公路上匀速行驶的太阳能汽车。太阳能是一次能源，又是_______（选填“可再生”或“不可再生”）能源，太阳内部时刻都在发生核_____变，太阳能汽车通过太阳能电池把太阳能直接终化____能，再通过电动机将该能量转化成机械能。该太阳能汽车工作的效率是12%，请从能量转化的角度说明该效率的意义：_____________________。
如果汽车高速行驶考虑空气对汽车的影响，请在乙图中画出汽车在竖直方向上所受力的示意图。
（_________）
四、计算题（本大题共3小题，共29分）
19．如图甲所示是建筑工人使用滑轮组提水泥的情景，他用20s的时间把重为300N的水泥从地面上匀速提升4m，拉力做的功W随时间t的变化如图乙所示．不计绳重和摩擦，求：
提水泥做的有用功；滑轮组的机械效率；拉力的大小；拉力做功的功率．
20．一个标有“220V 100W”的白炽灯接在220V的电源两端，如图所示，由于输电线的电损，小灯泡发光时的实际功率是81W（电源电压不变，不计灯泡电阻的变化）。
（1）求出此时白炽灯RL两端的电压；
（2）试证明：这种情况下输电线损耗的电功率P线与灯泡实际功率PL之比是P线：PL=1：9。
21．将一底面积为0.01m2的长方体木块用细线栓在空容器的底部，然后向容器中缓慢加水直到木块上表面与液面相平，如图甲所示，在此整个过程中，木块底部受到水的压强随容器中水的深度的发化如图乙所示，则木块所受到的最大浮力为？细线对木块的最大拉力为？（设水的密度为ρ＝1.0×103kg/m3）
五、作图题（本大题共2小题，共4分）
22．在图中分别标出通电螺线管的N、S极和小磁针的N、S极．
23．小明同学设计了一个电动按摩棒，其结构示意图如图所示，AB0可以看做是一个杠杆．0为支点，B处有一个条形磁体，A为按摩槌头．当电磁铁输入方向改变的交流电时，条形磁体会受到引力或斥力，带动按摩槌头A振动．某一时刻，电磁铁与条形磁体问的磁感线如图所示，请画出此时：（1）磁感线方向并标出电磁铁上端的磁极．（2）标出螺线管中的电流方向．
六、实验探究题（本大题共3小题，共15分）
24．小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热已知．（注：燃料完全燃烧放热用Q放=qm计算，某燃料的热值用q表示；其质量用m表示）．自己设计一个实验来探究煤油和菜籽油的热值的大小关系．他组装了如图所示的装置进行实验，记录结果见下表：
（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的_____相同、及_______相同．分析得出：煤油和菜籽油两种燃料中，热值较大的是_______．小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是：______．利用此实验方法计算出的热值将比真实值_____（偏大/偏小）．说说你的看法________ ．
25．在如图所示的电路中，电源电压保持不变，电路中电阻或滑动变阻器处出现了故障，在闭合电键S后，根据电流表的示数，现有（a）（b）两种方法可判断故障：
（a）直接将一根完好的导线接入电路的AB或CD两点间，再次观察电流表的示数。
（b）移动变阻器的滑片P，再次观察电流表的示数。
①若闭合电键电流表的示数不为零，则可用方法______；若闭合电键电流表的示数为零，则可用方法_____。（均选填序号）
②若确定使用方法（b），则简述方法中“再次观察电流表的示数”的电流表示数情况及相应的故障情况：______。
26．小明用棋子和如图所示的装置探究平面镜成像问题。
他将棋子A放在玻璃板前，看到A在玻璃板中成的像。用大小不同的棋子放在棋子A像的位置，观察什么样的棋子才能与A的像完全重合。小明探究的问题是：_____。实验中玻璃板倾斜，出现的后果是：_____。小明将棋子放在玻璃板前的不同位置，重复（1）中的操作进行多次实验，下列与该目的相同的是_____
A．探究杠杆的平衡条件 B．测量定值电阻的阻值 C．刻度尺测铅笔的长度。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
游客和橡皮艇一起顺流而下，游客和橡皮艇之间的位置没有发生变化，以橡皮艇为参照物，游客是静止的；故B正确．
2、B
【解析】
解：A、轮胎和脚踏做有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故A错误；B、自行车上会安装弹簧来减震，是利用弹簧的弹性．故B正确；C、刹车闸的把手在使用过程中，动力臂大于阻力臂，是省力杠杆．故C错误；D、手机微信是利用手机通过一定频率的电磁波来传递信息．故D错误．
故选B．
点睛：（1）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦；（2）弹性是物体在力的作用下发生形变，在撤去外力后能恢复原状的性质；（3）判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆；（4）手机既是电磁波的反射台，也是电磁波的接收台．
3、C
【解析】
若甲是电压表，则右边灯泡短路，不能发光，所以甲是电流表；此时若乙是电流表会造成电源短路，所以乙是电压表．
4、D
【解析】
A. 如图电路，两电阻并联，电流表A1测量R0的电流，电流表A2测量干路电流．
因为干路电流一定大于支路电流，且电流表的两个量程为5倍的关系，所以两电流表指针所指位置相同时，干路电流为R0电流的5倍，即电流表A1与A2的示数之比为1：5，故A错误；
B. 得：，则
即通过R0与R1的电流之比为1：4，故B错误；
C. 两电阻并联，电压相等，故C错误；
D. R0与R1的阻值之比为：
，故D正确；
故选D．
点睛：解题的关键是明白电流表两个量程的倍数关系，即大量程是小量程的5倍，并能根据电路图确定电流表分别测量哪部分的电流，分清楚哪个电流大，哪个电流小，则题目可解．
5、B
【解析】
（1）电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引，带电体的性质：带电体可以吸引轻小的物体；
（2）半导体的阻值随温度、光照和杂质等外界因素的不同而发生变化，故可以利用半导体制作成光敏电阻、热敏电阻以及二极管三极管等；
（3）保险丝是利用电阻率大、熔点低的材料制成的，当电流过大时，产生较多的热量，从而熔断，对电路起到保护作用，据此分析作答；
（4）电阻是导体本身的一种性质，它与电流、电压都无关，但在数值上等于电压、电流的比值；电阻的影响因素是材料、长度、横截面积、温度等因素。
【详解】
A、甲、乙两物体相互吸引，它们可能一个带电、另一个不带电，也可能带异种电荷，故A错误；
B、光敏二极管是利用半导体材料导电性能易受光照影响的特性制成的，故B正确；
C、制作保险丝一般选择熔点较低、电阻较大的金属材料，这样才能在电流过大时产生更多的热量，保险丝及时熔断，故C错误；
D、电阻是导体本身的一种性质，与电流、电压无关，当电压、电流都为0时，导体的电阻不为0，故D错误。
故选：B。
本题考查了带电体的性质、电荷间作用规律、半导体的特点、保险丝的特点以及电阻的影响因素，属于综合性题目。
6、C
【解析】
图甲中动滑轮绕3段绳，图乙中动滑轮绕2段绳，绳自由端移动的速度相同，根据s=vt可知相同时间内绳自由端移动的距离相同，由s=nh可知h甲=，h乙=，h甲＜h乙，
不计绳重和摩擦，绳自由端的拉力相同，根据F=得到，G甲+G动=3F，G甲=3F- G动，G乙+G动=2F，G乙=2F- G动，所以G甲＞G乙，
额外功：W额甲=G动h甲，W额乙=G动h乙，h甲＜h乙，W额甲＜W额乙，故A错误；
有用功：W有甲= G甲h甲=（3F- G动）=F-，W有乙= G乙h乙=（2F- G动）=F-，W有甲＞W有乙，故B错误；
绳自由端的拉力相同，相同时间内绳自由端移动的距离相同，根据W =Fs得到总功相同， W有甲＞W有乙，根据η=得到η甲＞η乙，故C正确；
总功相同，时间相同，根据P=得到拉力做功的功率相同，故D错误。
7、B
【解析】
根据题中“图象法是利用图象这种特殊且形象的工具，表达各物理量之间存在的内在关系或规律的方法。下列从图象中获得的结论正确的是”可知，本题考查图像法的应用。分析图象，确定图象反映的物理量间的关系，然后根据图象反映的物理量间的关系进行分析判断。
【详解】
A．根据可知，在物体的体积相同时，质量越大，密度越大，由图象可知ρ1＜ρ2，故A错误；
B．根据可知，在电压相同时，电流越大，导体的电阻越小，由图象可知R1＞R2，故B正确；
C．根据可知，在时间相同时，路程越大，速度越大，由图象可知v1＜v2，故C错误；
D．根据可知，在受力面积相同时，压力越大，压强越大，由图象可知p1＜p2，故D错误。
8、D
【解析】
A．传统的化石能源对环境污染较严重，开发利用新能源，改变现有能源结构，有利于减少空气污染，故A正确；
B．煤炭的利用对环境污染较严重，加强煤炭综合利用，减少以煤直接作燃料，有利于减少空气污染，故B正确；
C．扩大公共绿地，打造“绿色园林城市”可有效净化空气，减少空气污染，故C正确；
D．提倡绿色出行符合环保理念，但完全禁止私家车出行是不切实际的，故D错误．
9、B
【解析】
A、声音在不同介质中的传播速度不同，故A错误；
B、由于声波具有能量，用超声波能粉碎人体内的“小石头”，故B正确；
C、倒车雷达是利用超声波传递信息来测量车尾到障碍物的距离，故C错误；
D、在噪声较大的环境中工作时，人们常佩带耳罩，属于在人耳处减弱噪声，故D错误．
10、B
【解析】
A．铁丝网上出现霜，是空气中的水蒸气遇冷凝华为固体的冰晶，附着在铁丝网上，此过程中放热，故A错误；
B．草叶上出现露珠；是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，此过程放热，故B正确；
C．屋檐上的冰棱正在消融，属于熔化现象，此过程吸热，故C错误；
D．食品盒中的干冰变小，属于升华现象，此过程吸热，故D错误。
故选B。
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
由图知，物距大于像距，蜡烛处于2倍焦距之外，在透镜的另一侧的光屏上得到清晰缩小的像，这个像是实像；
在光的折射中，光路是可逆的，当把蜡烛放在光屏位置，光屏放在原来蜡烛的位置，在光屏上会得到一个倒立、放大的像。故BC正确。
12、AB
【解析】
A．由图可知，物距大于像距，凸透镜成倒立、缩小的实像，应用于照相机和摄像机，故A正确；
B．换上焦距小一些的凸透镜，相当于增大物距，根据凸透镜成实像时，物距增大，像距减小，像变小的原理可知，将蜡烛向右适当移动就能在光屏上接收到清晰的像，故B正确；
C．将物体向左移动，物距增大，像距减小，要在光屏上得到清晰的像，光屏要向左移动，故C错误；
D．由图知，u＞v，此时成倒立、缩小的实像；将蜡烛和光屏的位置对换后，由于光路可逆，所以能成清晰的像，且为倒立、放大的实像，故D错误．
13、ABC
【解析】
A. 经验证明，只有不高于36V的电压对人体才是安全的，故A符合实际；
B. 中学生食指的宽度约1cm，九年级物理教科书的厚度与此差不多，约1cm，故B符合实际；
C. 正常人的体温大约为37°C, 变化幅度很小．故C符合实际；
D. 课桌的高度在80cm左右，橡皮从课桌上掉落到地面的时间很短，约为1s，故D不符合实际；
三、填空题（本大题共5小题，共10分）
14、不停地做无规则运动 车（自行车、骑行者、自己） 空气
【解析】
游人们走在花海中，阵阵清香扑鼻，这是因为花的芳香分子扩散到空气中，是扩散现象，扩散现象表明分子不停地做无规则运动；骑行者相对于油菜花的位置不断变化，以骑行者为参照物，可以感觉油菜花扑面而来；声音的传播是需要介质的，通常听到的声音是通过空气传播的，能听到孩子们的欢声笑语，说明声音可以在空气中传播．
15、凸 增大 增大
【解析】
手机的摄像头相当于一个凸透镜.根据凸透镜成实像时,物距越大,像距越小,像越小,可以知道“自拍神器”与直接拿手机自拍相比,利用自拍杆可以增大物距,减小人像的大小,从而增大取景范围,取得更好的拍摄效果.
“自拍神器”是利用凸透镜成倒立、缩小的实像工作的,凸透镜成实像时,物距越大,像距越小,像越小.
16、0.5 6
【解析】
电阻R1和R2并联，电流表A1测量通过R1的电流，电流表A2测量干路中的电流，电压表测量电源电压，R1两端的电压U1=I1R1=0.3A×40Ω=12V，因并联电路中各支路两端的电压相等，所以R2两端的电压U2=U1=U=12V，通过R2的电流I2===0.2A，电流表A2的示数I=I1+I2=0.3A+0.2A=0.5A，电路消耗的总电功率：P总=UI=12V×0.5A=6W。
17、0.1 200
【解析】
电能表是测量家庭电路中消耗电能多少的仪表．
3200imp/（kW•h）的含义是：电路中每消耗1kW•h的电能，指示灯闪烁3200次．
根据题目所给条件和电功率的公式P=，进行解答．
因为电路中每消耗1kW•h的电能，指示灯闪烁3200次．
所以当指示灯闪烁320次时，消耗的电能为W==0.1kw•h，
t=30min=0.5h
用电器的额定功率P===0.2kw=200W．
18、3 不变 不守恒 可再生 聚 电 太阳能汽车工作时将吸收太阳能的12转化为机械能
【解析】
(1). 5名领舞者的速度和质量相同，则动能相同，3号领舞者高度最大，则重力势能最大，机械能最大；
它们在上升过程过程中动能不变，它们在上升过程中机械能增大，她们在上升过程中，钢丝绳的拉力对她们做功，所以她们的机械能不守恒；
(2)太阳能可以源源不断的获得，是可以再生的，故它是可再生能源；
在太阳内部，太能之所以能发光发热，实质相当于无数个的氢弹爆炸而造成的，即氢原子核在超高温下发生聚变释放核能；
太阳能汽车上的电池消耗太阳能，把太阳能转化为电能，电动机再把电能转化成机械能；
竖直方向上汽车受重力、支持力及升力，重力从重心竖直向下画，支持力和升力从重心竖直向上画，在线段的末端用箭头表示，符号分别用G、N和F表示。如图所示：
四、计算题（本大题共3小题，共29分）
19、（1）1200J；（2）75%；（3）200N；（4）80W．
【解析】
滑轮组的动滑轮绕 2段绳；
（1）提水泥做的有用功：W有用＝Gh＝300N×4m＝1200J；
（2）由图乙读出20s内做的总功：W总＝1600J，
滑轮组的机械效率：η＝×100%＝×100%＝75%；
（3）拉力移动距离s＝2h＝2×4m＝8m，
拉力F＝＝＝200N；
（4）拉力的功率：P＝＝＝80W．
答：（1）提水泥做的有用功为1200J；
（2）机械效率为75%；
（3）拉力大小为200N；
（4）拉力的功率为80W．
20、（1）198V（2）见解析
【解析】
（1）灯丝的电阻：===484Ω。根据P=得，灯泡的实际电压：UL===198V；
（2）根据串联电路电压的规律知，电线上的电压：U线=U-UL=220V-198V=22V，因串联电路电流处处相等，根据P=UI知，输电线损耗的电功率P线与灯泡实际功率PL之比：=====1:9。
21、15N；6N
【解析】
根据图象可知，木块刚刚漂浮时，木块浸入水中的深度为L1＝9cm；由于从9cm到16cm，木块一直处于漂浮，浸入水中的深度不变；当水面的高度为16cm时细线刚好张紧，线的拉力为零；直到木块上表面与液面相平，此时水面的高度为22cm；
所以木块的高度：L＝9cm+（22cm﹣16cm）＝15cm＝0.15m；
则木块的体积：V木＝S木L＝0.01m2×0.15m＝1.5×10﹣3m3，
木块全部淹没时受到的浮力最大为：
F浮＝ρ水gV排＝ρ水gV木＝1×103kg/m3×10N/kg×1.5×10﹣3m3＝15N．
由图象可知，木块刚刚漂浮时木块底部受到水的压强为900Pa，
则木块的重力与水向上的压力（浮力）平衡，
所以，木块重力：G＝F向上＝p向上S＝900Pa×0.01m2＝9N；
直到木块上表面与液面相平时，木块受到的浮力最大，由力的平衡条件可得，细线对木块的最大拉力为：
F拉＝F浮﹣G＝15N﹣9N＝6N．
五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：先由右手螺旋定则得出通电螺线管的左端为S极，右端为N极，再由磁极间的相互作用规律得出小磁针的左端为S极，右端为N极．
解：如图：
【点评】本题考查了右手螺旋定则的使用和磁极间的相互作用规律．
23、
【解析】
（1）根据磁感线的特点可知，相互靠近的两个磁极为同名磁极，所以电磁铁的上端为N极，下端为S极，因为在磁体外部，磁感线总是从磁体的N极发出，最后回到S极，所以，图中的磁感，线方向都是由磁极向外的；
（2）根据右手定则，伸出右手使大拇指指向电磁铁的N极，则四指弯曲的方向为电流的方向，电流由螺线管的下端流入，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、质量 水的质量 煤油 天平 偏小 燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸
【解析】
本题主要考查利用控制变量法和转换法设计实验的能力，由于燃料的热值不能直接测量，所以通过水温升高的度数大小来体现燃料的热值大小，又由于燃料燃烧释放的热量既与燃料的质量多少有关，又与燃料的热值大小有关，所以在设计实验时应控制质量相同．
【详解】
（1）因燃料放出的热量与质量有关，必须控制燃料的质量相等，由于水吸收热量后升高的温度受水的质量的影响，所以在实验中应控制水的质量相等；（2）由图表数据可知在相同时间内甲杯中的水温度升高的快，所以煤油的热值较大；（3）要控制质量相等，需要用天平来测量；由于燃料并不可能完全燃烧，燃料燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸，依此计算出煤油和菜籽油的热值比实际要偏小些．
25、b a 若电流表示数发生变化，R1短路；若电流表示数不变，R2短路
【解析】
由电路图和题意可知，电阻R1或滑动变阻器R2若出现故障，只有两种情况，一种情况是发生了短路，另一种情况是发生断路；若发生的是短路，电流表就会有示数，若是断路，电流表就没有示数，根据题中的判断方法，a方法是用来判断哪个电阻断路的（电流表无实数），b方法是判断是否短路的（电流表有示数）；若确定使用方法b，则说明电路存在短路情况，那么当移动滑片时，若电流表示数发生变化，定值电阻R1短路，若电流表示数不变，滑动变阻器R2短路。
26、像与物的大小关系 不论怎么移动棋子都不能与A的像重合 A
【解析】
（1）小明将一个棋子A作为物体放在玻璃板前，用大小不同的棋子放在棋子A像的位置，只有与A棋子完全相同的棋子才能与A的像完全重合，据此可知小明探究的问题是：像与物的大小关系；
（2）如果把玻璃板放置倾斜了，不论怎么移动棋子都不能与A的像重合；
（3）一次实验不具备代表性，应采取同样的实验方案多做几次，研究像与物体到镜面距离的普遍规律，避免实验现象的偶然性；
A、探究杠杆的平衡条件实验中，多次测量目的是找普遍规律，故A符合题意；
BC、测量定值电阻的阻值和刻度尺测铅笔的长度时，多次测量的目的是求平均值，减小误差。故BC不符合题意。故选A。
燃料
加热前的水温/℃
燃料燃尽后水温/℃
煤油
25
44
菜籽油
25
34
