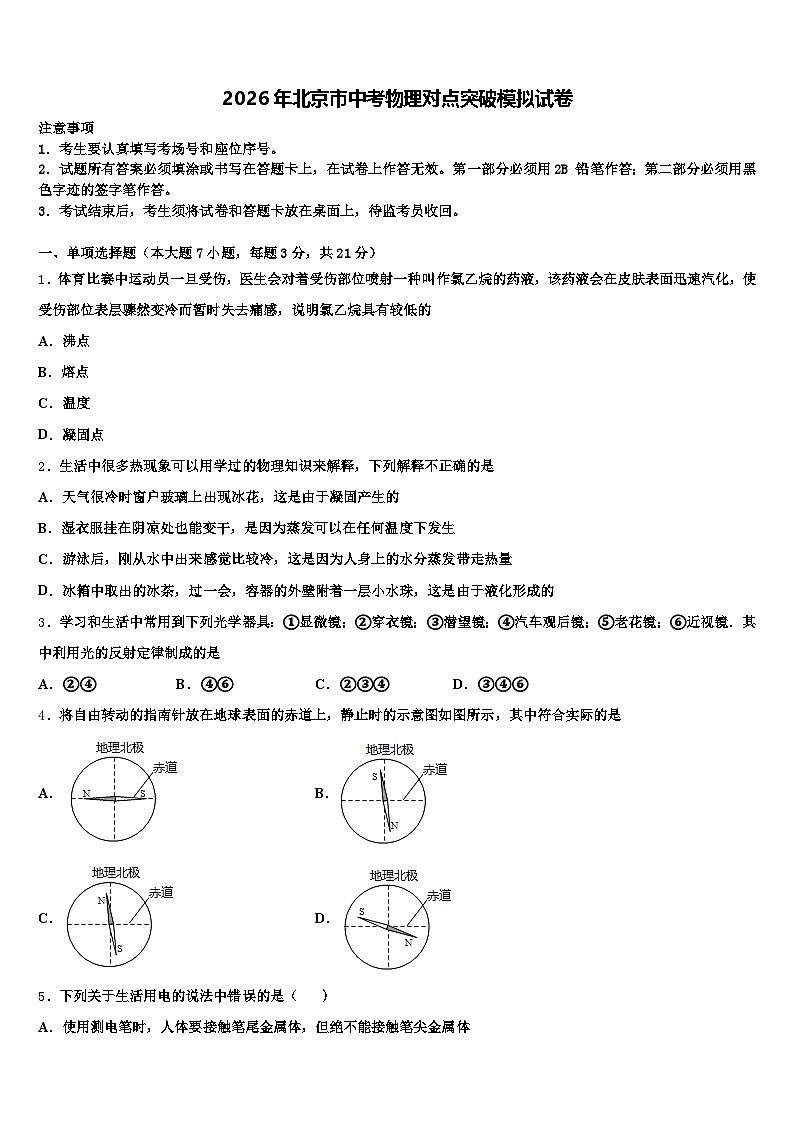

2026年北京市中考物理对点突破模拟试卷（含答案解析）

这是一份2026年北京市中考物理对点突破模拟试卷（含答案解析），共19页。试卷主要包含了考生要认真填写考场号和座位序号，下列关于热现象说法正确的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．体育比赛中运动员一旦受伤，医生会对着受伤部位喷射一种叫作氯乙烷的药液，该药液会在皮肤表面迅速汽化，使受伤部位表层骤然变冷而暂时失去痛感，说明氯乙烷具有较低的
A．沸点
B．熔点
C．温度
D．凝固点
2．生活中很多热现象可以用学过的物理知识来解释，下列解释不正确的是
A．天气很冷时窗户玻璃上出现冰花，这是由于凝固产生的
B．湿衣服挂在阴凉处也能变干，是因为蒸发可以在任何温度下发生
C．游泳后，刚从水中出来感觉比较冷，这是因为人身上的水分蒸发带走热量
D．冰箱中取出的冰茶，过一会，容器的外壁附着一层小水珠，这是由于液化形成的
3．学习和生活中常用到下列光学器具：①显微镜；②穿衣镜；③潜望镜；④汽车观后镜；⑤老花镜；⑥近视镜．其中利用光的反射定律制成的是
A．②④B．④⑥C．②③④D．③④⑥
4．将自由转动的指南针放在地球表面的赤道上，静止时的示意图如图所示，其中符合实际的是
A．B．
C．D．

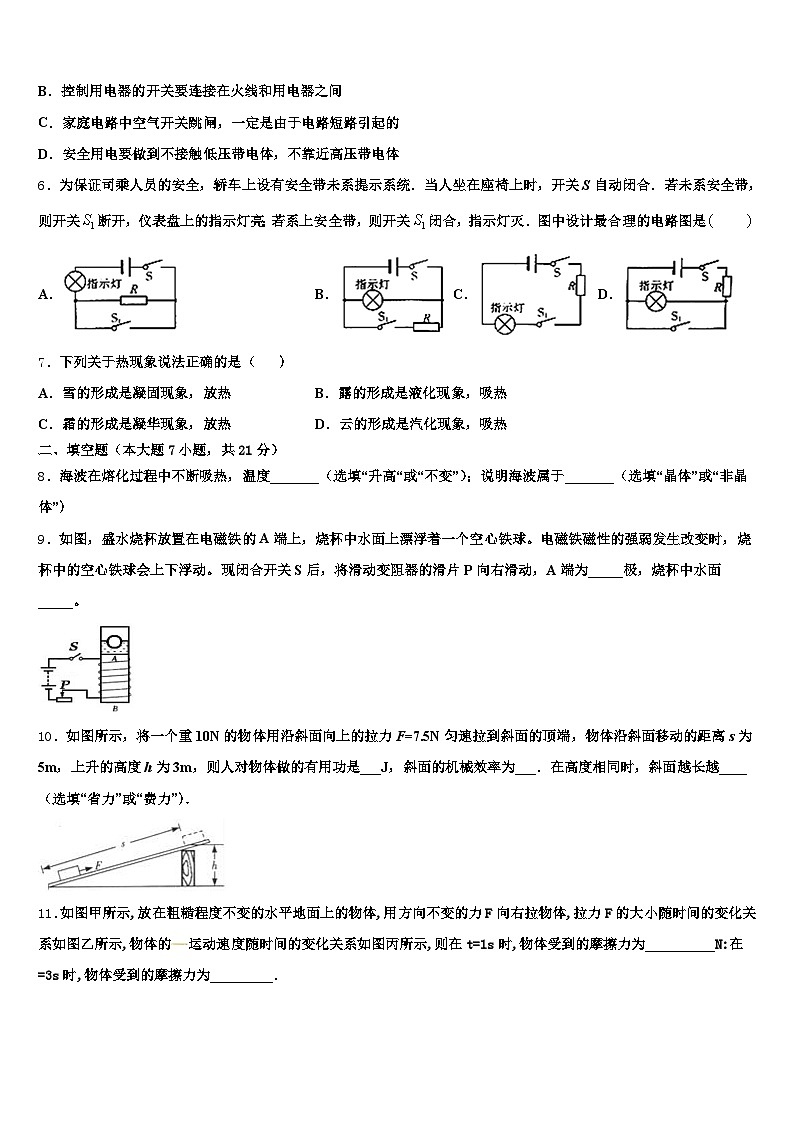

5．下列关于生活用电的说法中错误的是（ ）
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连接在火线和用电器之间
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
6．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当人坐在座椅上时，开关S自动闭合．若未系安全带，则开关断开，仪表盘上的指示灯亮；若系上安全带，则开关闭合，指示灯灭．图中设计最合理的电路图是
A．B．C．D．
7．下列关于热现象说法正确的是（ ）
A．雪的形成是凝固现象，放热B．露的形成是液化现象，吸热
C．霜的形成是凝华现象，放热D．云的形成是汽化现象，吸热
二、填空题（本大题7小题，共21分）
8．海波在熔化过程中不断吸热，温度_______（选填“升高“或“不变”）；说明海波属于_______（选填“晶体”或“非晶体”）
9．如图，盛水烧杯放置在电磁铁的A端上，烧杯中水面上漂浮着一个空心铁球。电磁铁磁性的强弱发生改变时，烧杯中的空心铁球会上下浮动。现闭合开关S后，将滑动变阻器的滑片P向右滑动，A端为_____极，烧杯中水面_____。
10．如图所示，将一个重10N的物体用沿斜面向上的拉力F=7.5N匀速拉到斜面的顶端，物体沿斜面移动的距离s为5m，上升的高度h为3m，则人对物体做的有用功是___J，斜面的机械效率为___．在高度相同时，斜面越长越____（选填“省力”或“费力”）．

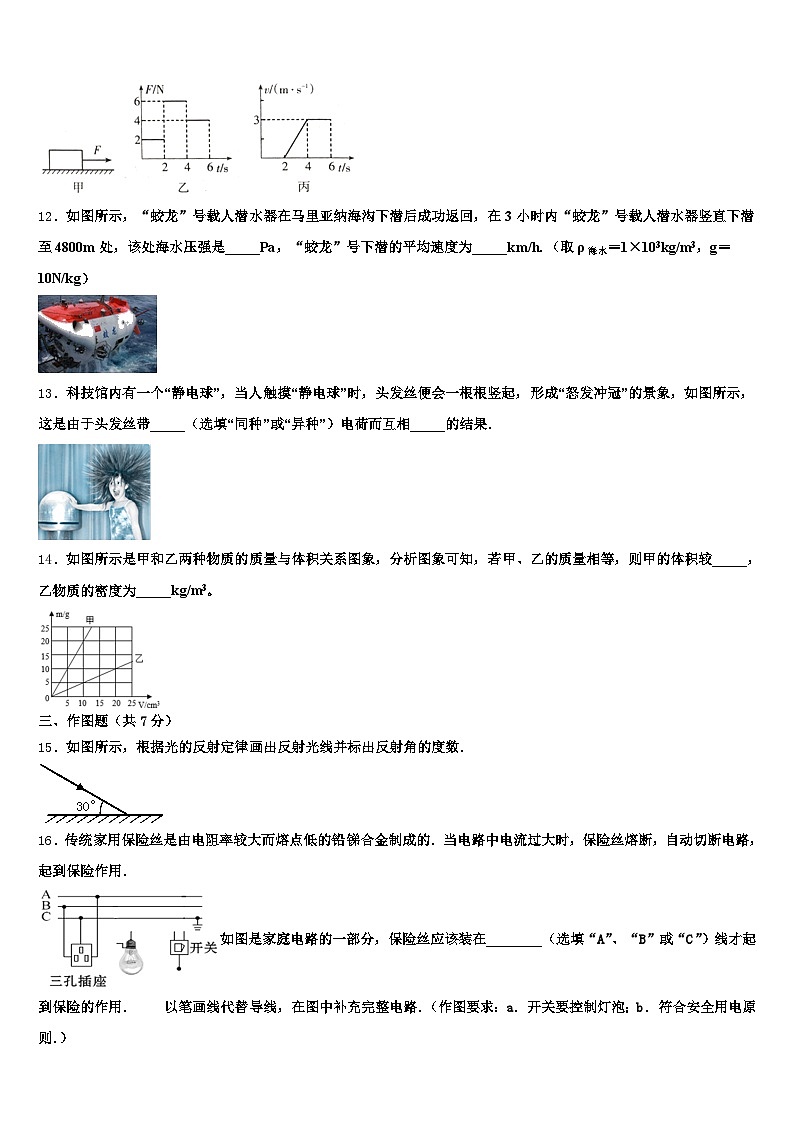

11．如图甲所示,放在粗糙程度不变的水平地面上的物体,用方向不变的力F向右拉物体,拉力F的大小随时间的变化关系如图乙所示,物体的运动速度随时间的变化关系如图丙所示,则在t=1s时,物体受到的摩擦力为__________N:在=3s时,物体受到的摩擦力为_________．
12．如图所示，“蛟龙”号载人潜水器在马里亚纳海沟下潜后成功返回，在3小时内“蛟龙”号载人潜水器竖直下潜至4800m处，该处海水压强是_____Pa，“蛟龙”号下潜的平均速度为_____km/h．（取ρ海水＝1×103kg/m3，g＝10N/kg）
13．科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带_____（选填“同种”或“异种”）电荷而互相_____的结果．
14．如图所示是甲和乙两种物质的质量与体积关系图象，分析图象可知，若甲、乙的质量相等，则甲的体积较_____，乙物质的密度为_____kg/m3。
三、作图题（共7分）
15．如图所示，根据光的反射定律画出反射光线并标出反射角的度数．
16．传统家用保险丝是由电阻率较大而熔点低的铅锑合金制成的．当电路中电流过大时，保险丝熔断，自动切断电路，起到保险作用．
如图是家庭电路的一部分，保险丝应该装在________（选填“A”、“B”或“C”）线才起到保险的作用． 以笔画线代替导线，在图中补充完整电路．（作图要求：a．开关要控制灯泡；b．符合安全用电原则．）
17．用笔画线代替导线将图中的电灯、开关接入家庭电路．
四、实验题（本大题共5小题，共20分）
18．如图1是小明“测量小灯泡电功率”的电路，灯泡的额定电压为2.5V（电阻约10Ω）、电源电压恒为6V．
（1）为保证实验顺利进行，应选择下列哪个滑动变阻器接入电路中_____；
A．10Ω 2A B．20Ω 1A
（2）闭合开关，调节滑动变阻器滑片P，发现电压表示数为2.7V，要使灯泡正常发光，下一步操作应该是：将滑片P向_____（填“左”或“右”）端移动；
（3）实验数据如表：
分析实验数据可知：
①第5次实验，灯泡熄灭的原因是_____；
②小灯泡断电后的电阻可能是_____；
A．0Ω B．2Ω C．10Ω D．11Ω
（4）完成上述实验后，小明向老师又要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，设计了如图2所示的电路测量灯泡的额定功率．请完成实验步骤：
①闭合开关S1，将S2拨到触点_____（选填“1”或“2”），移动滑片P，使电压表的示数为_____V；
②再将开关S2拨到触点_____（选填“1”或“2”），保持滑片P的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额＝_____（用已知量和测量量符号表示）．
19．用如图所示的器材做“测量小灯泡的电功率”的实验，小灯泡上标有“2.5V”的字样．
请根据实验目的，用笔画线代替导线，将图（甲）所示的实物连接成实验电路．小刘正确连接电路并检查无误后，闭合开关，发现灯泡不亮，立刻要求老师更换灯泡．小刘的做法是欠妥的，正确的做法应该是______．解决了上述问题后，小刘发现灯泡发光了．如果要使灯泡正常发光，小刘应该______．小灯泡正常发光时，电流表的读数如图（乙）所示，则灯泡的额定功率为______W．若电源电压为6V，实验室提供的滑动变阻器有“10Ω 1.5A”和“20Ω 1A”两种规格，则本实验中应选用规格为______的滑动变阻器．
20．小华同学在“探究浮力的大小跟哪些因素有关”的实验中，在弹簧测力计下悬挂一圆柱体物块，当圆柱体物块下表面与水面相平时开始缓慢下降，直到与烧杯底接触为止，如图1所示：（已知ρ水＝1.0×103kg/m3；g取10N/kg）
分析图1四幅图可知，圆柱体物块浸没在水中时所受浮力F浮＝_____N；综合分析上述实验可知，圆柱体物块的密度是_____kg/m3；小华完成图1所示的实验后，把水换成另一种液体重复上述实验，根据实验数据绘制出图2所示的弹簧测力计拉力F随物体下降高度h变化的图象，那么物体浸没在这种液体中受到的浮力F浮′＝_____N，对比图1的实验，这表明浸在液体中的物体所受浮力的大小跟_____有关．
21．实验室有如下器材：天平（含砝码）、量筒、烧杯（2个）、弹簧测力计、金属块、细线（质量和体积不计）、足量的水（密度已知）、足量的未知液体（密度小于金属块的密度）．
一组同学选用上述一些器材测量金属块的密度：
①在量筒内装入一定量的水，把金属块浸没在水中，如图甲；
②将天平放在水平桌面上，游码拨到零刻度线处，发现指针偏转如图乙，为使横梁在水平位置平衡，应将平衡螺母向_____移动；
③取出量筒中的金属块直接放在左盘，向右盘加减砝码并移动游码使天平重新平衡，如图丙，金属块的质量为_____g，则其密度是_____kg/m3，利用该步骤所测密度值比金属块实际密度值_____（选填“偏大”或“偏小”）．二组同学选用上述一些器材，设计了一种测量未知液体密度的实验方案
选用器材：弹簧测力计、金属块、细线、水、烧杯（2个）、未知液体
实验步骤：
①用弹簧测力计测金属块在空气中的重力G；
②用弹簧测力计测金属块浸没在未知液体中（未接触烧杯底）的示数；
③用弹簧测力计将金属块_____；
④未知液体密度的表达式：ρ＝_____（用字母表示，已知水的密度为）
22．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm．
调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，如图所示，这样调整的目的是为了_____．把点燃的蜡烛由图示位置移至光具座的14cm刻度处时，需将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰、倒立、_____的实像；_____就是利用这一成像规律工作的．完成实验后，继续模拟远视眼的缺陷：给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏_____（选填“远离”或“靠近”）透镜．
五、计算题（本大题共2小题，共13分）
23．养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。下图是某款养生壶及其铭牌上的信息，求：
（1）养生壶中1L的水从20℃升高到85℃需要吸收多少热量？
（2）正常工作时，养生壶加热效率为91%，将（1）中的水加热需要多长时间？
（3）用电高峰期，养生壶将1L的水从20℃加热到85℃，实际用时363s，则实际电压是多少。（设养生壶的电阻和加热效率不变）。
24．如图所示，体积为1×10-3米3、密度为5×103千克/米3的均匀实心正方体甲和盛有水的轻质柱形容器乙放在水平桌面上，乙容器的底面积为2×10-2米2。
①求甲的质量m甲；
②将甲物体浸没在乙容器的水中，测得甲物体放入前后水对容器底部的压强如下表所示：
(a)求放入甲物体前乙容器中水的深度h水；请根据表中的信息，通过计算判断将甲物体放入容器时是否有水溢出？若无水溢出请说明理由；若有水溢出请求出溢出水的质量m溢水。
六、综合能力题（本大题共3小题，共18分）
25．小明根据所学的电学知识，想设计一个汽车超载自动报警电路．他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件，并了解到压敏电阻在生活中的一种应用﹣﹣压力传感器．压力传感器受到的压力越大，输出的电压就越大，用它可以称量汽车的重．某压力传感器输出电压与压力的关系如下表：
小明利用该压力传感器和电阻箱R'（最大电阻999.9Ω）及部分其它器材设计了图甲所示的电路，闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．已知继电器线圈的电阻为25Ω，继电器电路的电源电压由传感器的输出电压U提供．（假设U不受继电器电路影响）
根据表格中数据，请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图象；当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在_____（选填“A、B”或“C、D”）两端；小明希望压力大于或等于2.4×105N时，启动报警系统，则电阻箱R′的电阻应调节到多大______？要使该装置报警，汽车的最小重力为多少______？
26．阅读短文，并回答问题．
第四代电光源——LED光源
如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．
由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示．
LED灯主要由半导体材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯__________（高/低）；在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED___________（能/不能）发光在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED不能发光；此时两电表的示数为__________。
A．4.5V 20mA B．3V 20mA C．4.5V 0mA D．3V 0mA
27．我市南澳风力发电场位于南澳东半岛果老山脉．山巅有风车阵，与蓝天大海，组合成一幅壮丽的南粤山水新风景线（图甲）．风力发电机组主要由风机叶片和发动机组成．
风力发电利用的是风能，风能是清洁的、________（可再生/不可再生）能源． 风机叶片具有质量轻、强度高、耐磨损等性能，通常用密度小，硬度________（选填“大”或“小”）的复合材料制成；叶片形状像飞机的机翼，若叶片位置和风向如图乙所示，由于叶片两面空气流速不同产生压强差，而受到向________（选填“上”或“下”）的力使风叶旋转． 风叶产生的动力通过传动系统传递给发电机，利用________原理．实现机械能转化为电能． 某风力发电机的输出功率与风速的关系如图丙所示，由图象得到的下列信息，正确的有哪些______
A．只要有风，机组就能产生电能 B．风速过大，机组不会产生电能
C．风速越大，机组产生的电功率一定越大 D．风速在一定范围内，机组产生的电功率可能不变下表给出了在不同风速下某风机获得的能量：
当风速为5m/s时，这台风机工作1s所产生的电能可供1只“220V 100W”电灯正常工作10s，该风机发电的效率是________．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
结合题目提供的生活实际情况和物态变化中的吸热现象，使受伤部位表面组织骤然变冷，据此进行分析判断即可．
【详解】
根据题意，医生会对着受伤部位喷射一种叫氯乙烷的药液，该药液会在皮肤表面迅速汽化，使受伤部位表面组织骤然变冷，常温下汽化现象说明乙烷具有较低的沸点．
故选A．
2、A
【解析】
天气很冷时窗户玻璃上出现冰花，这是由于空气中的水蒸气遇冷凝华现成的，不是凝固产生的，湿衣服挂在阴凉处也能变干，是因为蒸发可以在任何温度下发生,游泳后，刚从水中出来感觉比较冷，这是因为人身上的水分蒸发带走热量,冰箱中取出的冰茶，过一会，容器的外壁附着一层小水珠，这是由于液化形成的,选项A正确．
3、C
【解析】
②穿衣镜是平面镜、③潜望镜是用平面镜制成的、④汽车观后镜凸面镜，它们都是面镜，都是利用光的反射工作的；
①显微镜、⑤老花镜是由凸透镜制成的，⑥近视镜是凹透镜制成的，它们都是透镜，都利用了光的折射．故C正确．
4、C
【解析】
地磁北极在地理的南极附近，地磁南极在地理的北极附近；指南针静止时N极指向为磁场的方向，因此在赤道上的指南针静止时，其N极指向地磁南极，也就是地理北极．只有C正确．
5、C
【解析】
用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，但绝不能接触笔尖金属体，故A正确；家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故B正确；家庭电路中空气开关跳闸，是电路电流过大造成的，电流过大的原因是：一是短路；二是用电器的总功率过大，故C错误；不接触低压带电体，不靠近高压带电体，符合安全用电原则，故D正确，故选C．
点睛：本题考查的是安全用电知识、触电的应急措施的了解与掌握，可以加强用电安全意识，有利于自我保护．
6、D
【解析】
根据题意可知，S闭合、开关S1断开指示灯亮，S2闭合，指示灯被短路熄灭；
A．电阻R与开关S1并联后与指示灯、开关S串联，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，指示灯亮，故A不符合题意；
B．电阻R与开关S1串联后与指示灯并联，开关S在干路上，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，对指示灯没有影响，指示灯仍然亮，故B不符合题意；
C．两开关串联，只有乘客坐下，系上安全带，即两开关都闭合时指示灯才会发光，故C不符合题意；
D．指示灯与S1并联，与电阻R、S串联，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，指示灯被短路熄灭，电阻R为保护电阻，不会出现电源短路，故D符合题意．
7、C
【解析】
A．雪是空气中的水蒸气遇冷由气态直接变为固态发生凝华形成的，凝华放热，故A错误．
B．露是空气中的水蒸气遇冷液化形成的，液化放热，故B错误．
C．霜是水蒸气由气态直接变为固态凝华形成的，凝华放热，故C正确．
D．云的形成是液化现象，液化放热，故D错误．
答案为C．
点睛：解决此类问题的关键是分清物质变化前后的状态，正确认识物态变化的类型．
二、填空题（本大题7小题，共21分）
8、不变 晶体
【解析】
[1][2]晶体和非晶体的区别就在于晶体有一定的熔化温度，当熔化完以前，温度是不会升高的，即晶体熔化时吸热，温度不变，海波在熔化过程中，不断吸收热量，而温度是不变的，说明有固定的熔点，所以海波属于晶体；
9、S 下降
【解析】
由图可知，电流由A流向B，则由右手螺旋定则可知螺线管B端为N极，则A端为S极（南极）；当滑片向右移动时，滑动变阻器接入电阻增大，则由欧姆定律可知电路中电流减小，则螺线管中的磁性减弱，故小铁球所受磁力减小，小铁球受重力、磁力及浮力，因小球处于静止状态，故向下的磁力与重力之和应等于向上的浮力，因磁力减小，故浮力也将减小，小铁球上浮一点，所以烧杯中水面下降。
10、 30 80% 省力
【解析】试题分析：克服物体重力所做的功为有用功，则有用功：W有=Gh=10N×3m=30J；拉力做的总功：W总=Fs=7.5N×5m=37.5J；斜面的机械效率：η=×100%=×100%=80%；由功的原理可知，在高度相同时，斜面越长越省力。
【考点定位】有用功和额外功；斜面的机械效率
11、2 4
【解析】
由图丙可知，在t=1s时，物体处于静止状态，所受的力是平衡力，摩擦力等于推力为2N；在t=3s时，物体处于匀速直线运动状态，所受的力是平衡力，摩擦力等于此时的推力为4N．
12、4.8×107 1.6
【解析】
“蛟龙”号受到海水的压强：p＝ρ海水gh＝1.0×103kg/m3×10N/kg×4800m＝4.8×107Pa，蛟龙”号下潜的平均速度为v＝＝1.6 km/h.
13、同种 排斥
【解析】
当人触摸“静电球”时，头发丝便会一根根地竖起，形成“怒发冲冠”的景象，即静电球是带电的，人体是导体，当人触摸静电球时，人体也带了和静电球同种电荷的电，故人的头发上也会带上与静电球同种电荷的电，据同种电荷相斥可知，头发带同种电荷而相互排斥，故头发越梳越蓬松．
14、小 0.5×103
【解析】
图象的横轴表示体积，纵轴表示质量，由图象可知，当甲和乙的质量相同时，取纵轴质量都是10g，看横轴，甲的体积是10 cm3，乙物质的体积是10 cm3，故甲的体积较小，乙的体积较大； 体积为10cm3的乙物质的质量为5g，则乙物质的密度：.
三、作图题（共7分）
15、如下图所不
【解析】
根据光的反射定律，入射光线与反射光线分居法线两侧，入射角等于反射角，据此作图．
16、A
【解析】
（1）三孔插座在连接时，是左零右火中接地，所以A是火线、B是零线、C是地线，而保险丝应该装在火线上才起到保险的作用，所以保险丝应该装在A线上；
（2）火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全，如图所示：
故答案为（1）A；（2）如图所示．
17、
【解析】
火线首先进入开关，然后接到到灯泡顶端的金属点；零线直接接到灯泡的螺旋套，这样在更换灯泡时更安全，接法如下图所示：
四、实验题（本大题共5小题，共20分）
18、B 右 灯的实际功率太小 B 2 2.5 1
【解析】
（1）当灯正常发光时，电路中的电流约为I＝＝＝0.25A，滑动变阻器两端的电压U滑＝U﹣UL＝6V﹣2.5V＝3.5V，变阻器连入的电阻为R滑＝＝＝14Ω＞10Ω，所以滑动变阻器选B：20Ω 1A．
（2）当电压表示数为2.7V，大于小灯泡的额定电压，要使灯泡正常发光，当增大滑动变阻器的阻值时，滑动变阻器分得的电压增大，因此滑片要向右端移动，直到电压表的示数为2.5V；
（3）①灯在额定电压下的功率为额定功率，分析数据可知，灯在额定电压下的电流0.28A，小灯泡的额定功率为：P＝UIL＝2.5V×0.28A＝0.7W；第5次实验中，灯泡的实际功率：＝＝0.5V×0.16A＝0.08W，通过计算知灯的实际功率太小，达不到发光功率，所以灯泡熄灭；
②金属导体的电阻与温度有关，小灯泡的电阻主要是受到温度变化的影响；由表中第5组实验数据可知，此时灯泡电阻R＝＝＝3.125Ω；灯泡电阻受温度影响，随温度降低而减小，小灯泡在断电一段时间后，灯丝温度降低，灯泡的电阻减小，但不会为0，则灯泡电阻可能是2Ω；故选B．
（4）①首先使灯泡两端的电压为2.5V，使其正常发光，所以闭合开关Sl，将S2拨到触点2，移动滑片，使电压表的示数为2.5V；
②再测定值电阻两端的电压，将开关S2拨到触点1，保持滑片的位置不动，读出电压表的示数U，则定值电阻两端的电压为U﹣2.5V；
③电路中的电流I＝；则灯泡额定功率的表达式为P额＝U额I＝2.5V×I＝．
19、 调节滑动变阻器 调节滑动变阻器，使小灯泡两端电压(电压表示数)为2.5V 0.8 “20Ω1A”
【解析】
（1）首先画出电路图：测量灯泡的功率时，需要电压表与灯泡并联，测灯泡电压．电流表与灯泡串联时测灯泡电流．电源电压高于灯泡额定电压，需要灯泡与滑动变阻器串联来分担电压．开关控制电路的通断，串联在电路中．
按照电路图连接实物图：从电源正极开始，依次串联各元件，电压表并联在灯泡两端．注意电压表、电流表的量程，正负接线柱和连接方式，注意滑动变阻器接线柱选择和连入电路的方式．
（2）连接正确，闭合开关，灯泡不亮，可能是电路电流太小，达不到灯泡发光的程度，可能是短路，可能是断路，先通过移动滑片来判断是什么故障．
（3）灯泡上标有2.5V，表示灯泡正常工作时的电压为2.5V，要使灯泡正常工作，灯泡两端电压为2.5V．
（4）电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．
知道额定电压和额定电流，根据P=UI求额定功率．
（5）判断滑动变阻器规则要从电流和电阻上考虑：滑动变阻器允许通过的最大电流大于电路最大电流，滑动变阻器最大阻值稍大于电路需要的滑动变阻器电阻．
【详解】
(1)首先设计电路图：电压表与灯泡并联，测灯泡电压．电流表与灯泡串联，测灯泡电流．滑动变阻器与灯泡串联，分担电压．开关串联在电路中，控制电路．
按照电路图，从电源正极开始，依次连接开关、滑动变阻器、灯泡、电流表，电压表并联在灯泡两端．灯泡额定电压为2.5V，电压表选择0∼3V.
(2)闭合开关，灯泡不亮，可能是电路电流太小，可能是灯泡短路，可能是灯泡断路，先移动滑动变阻器的滑片，判断是哪种电路故障．
(3)灯泡在2.5V下正常发光，所以使灯泡在2.5V下正常发光，所以调节滑动变阻器的滑片，灯泡两端的电压为2.5V.
(4)电流表使用的0∼0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.32A.
P=UI=2.5V×0.32A=0.8W，
(5)灯泡与滑动变阻器串联，根据串联电路的电压和电流的特点，灯泡正常工作时，滑动变阻器的电压为：U′=U−UL=6V−2.5V=3.5V，此时滑动变阻器的电阻为：R===10.9Ω，
“10Ω1.5A”电阻太小，“20Ω1A”电阻和电流都合适．所以选择“20Ω1A”滑动变阻器．
故答案为(1)如图所示；(2)调节滑动变阻器；(3)调节滑动变阻器，使小灯泡两端电压(电压表示数)为2.5V；(4)0.8；(5)“20Ω1A”．
20、5 1.2×103 4 排开液体的密度
【解析】
解答：(1)图a中弹簧测力计的示数即为物体的重力,图c中物体浸没时,弹簧测力计的示数为1N,物块浸没在水中时所受浮力F浮＝G−F＝6N−1N＝5N；(2)根据阿基米德原理F浮＝ρ水gV排,图c中物体浸没,所以V物＝V排＝F浮/ρ水g＝5N/103kg/m3×10N/kg＝5×10−4m3,物体的密度ρ＝G/gV物＝5N/10N/kg×5×10−4m3＝1.2×103kg/m3；(3)图2中,横坐标表示物体下降的高度,纵坐标表示弹簧测力计的示数大小,h从0−6cm对应的斜线表示物体正在逐渐浸入液体的过程中,弹簧测力计的示数逐渐减小;h从6−8cm的水平线表示当浸没在液体中下降时,弹簧测力计的示数不变,所以,物体浸没在这种液体中受到的浮力F′浮＝6N−2N＝4N.由实验知，浸在液体里的物体受到的浮力大小还跟排开液体的密度有关；
21、右 62 3.1×103 偏大 浸没在水中（未接触烧杯底）的示数F2 •ρ水
【解析】
（1）由图乙可知指针偏向分度盘的左侧，根据走高端原则，应向右调节平衡螺母，使天平平衡．
根据图甲可知水的体积为60mL，金属块和水的总体积是80mL，那么金属块的体积为：
；由图丙可知砝码的质量为：50g+10g=60g，游码的质量是2g，那么金属块的质量为：m=60g+2g=62g；故金属块的密度为；由于金属块上沾有水，因此质量偏大，当体积不变时，它的密度就会偏大．
（2）实验步骤：
①用弹簧测力计测出合金块在空气中的重力G；
②用弹簧测力计悬挂合金块浸没在未知液体中（未接触烧杯底），其示数为；
③用弹簧测力计悬挂合金块浸没在水中（未接触烧杯底），其示数为；
金属块在水中浸没时，它受到的浮力为，
那么它的体积；
同理，金属块浸没在未知液体中时，它的体积；二者体积相等，即，解得：．
22、使像成在光屏的中央 左 缩小 照相机 远离
【解析】
（1）为使像能成在光屏的中央，应使凸透镜、光屏、烛焰的中心大致在同一高度处．
（2）点燃的蜡烛由图示位置移至光具座的14cm刻度处时，u＞2f，成倒立、缩小的实像．
像距应大于1倍焦距小于2倍焦距，故需将光屏向左移动才能在光屏上成清晰、倒立、缩小的实像； 照相机就是利用这一成像规律工作的；
（3）远视镜是凸透镜，对光线有会聚作用，若取下远视眼镜，则光线比原来发散，像会远离凸透镜，所以应使光屏远离凸透镜．
五、计算题（本大题共2小题，共13分）
23、（1）2.73×105J；（2）248s；（3）182V。
【解析】
（1）由ρ＝得，水的质量m＝ρV＝1×103kg/m3×1×10﹣3m3＝1kg，
水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×1kg×（85℃﹣20℃）＝2.73×105J；
（2）由η＝可得，养生壶消耗的电能：
W＝＝＝3×105J，
由P＝可得，养生壶工作时间：
t＝＝≈248s；
（3）由P＝可得，养生壶正常工作时的电阻：
R＝＝＝40Ω；
在用电高峰时，养生壶仍然将1L水从20℃加热到85℃，且加热效率不变，所以养生壶消耗的电能不变，仍然为3×105J，
根据W＝t可知，养生壶的实际电压：
U实＝=≈182V。
24、①5kg②（a）0.2m（b）0.6kg
【解析】
①由ρ=得甲的质量：m甲=ρV=5×103kg/m3×1×10-3m3=5kg；
②（a）由p=ρgh得水的深度：h水===0.2m；
（b）放入甲物体后水的深度：h水′===0.22m，
水面实际上升：0.22m-0.2m=0.02m，
水面应该上升的高度是：=0.05m，
因为：0.05m>0.02m，
所以有水溢出，V溢=2×10-2m2×(0.05m-0.02m)=6×10-4m3，
溢出水的质量：m溢水=ρ水V溢=1.0×103kg/m3×6×10-4m3=0.6kg。
六、综合能力题（本大题共3小题，共18分）
25、 (1)图 略（2）CD（3）R＇=75Ω．（4）汽车的最小重力为0.6×105N．
【解析】
压力传感器．压力传感器受到的压力越大，输出的电压就越大，当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在“C、D”两端．小明希望压力大于或等于2.4×105N时，启动报警系统，因为闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．压力大于或等于2.4×105N时，输出的电压为2v，此时电路中的总电阻是100欧，已知继电器线圈的电阻为25Ω，所以电阻箱R＇的电阻应调节到75欧．
26、低 不能 C
【解析】
（1）根据题意知，LED灯直接把电能转换成光能的器件，因而其发光效率较高，转移为内能的部分少，即电热转换损耗的能量较白炽灯低；
（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光，由于二极管具有单向导电性，断开S，改变电源的正负极后再闭合S，LED不会有电流通过，故不能发光。
（3）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED不能发光，即LED没有电流通过，所以电流表示数为0mA，此时电压表通过滑动变阻器能够测量电源电压，所以电压表示数为1.5V。故选C。
27、可再生 大 上 电磁感应 B、D 10%
【解析】
风力发电利用的是风能，风能是清洁的、可再生能源．
风机叶片具有质量轻、强度高、耐磨损等性能，所以通常选用密度小，硬度大的复合材料制成；
若叶片位置和风向如图乙所示，叶片上面流速大、压强小；下面流速小，压强大．由于叶片两面空气流速不同产生压强差，叶片受到向上的力使风叶旋转．
风叶产生的动力通过传动系统传递给发电机，利用电磁感应原理．实现机械能转化为电能．
由图丙可知，当风速达到v1时，风力发电机才有电能输出，故A错误．
当风速超过v3时，风力发电机没有电能输出，故风速过大，机组不会产生电能，B正确．
当风速在v2~v3时，机组产生的电功率不变，故C错误，D正确．
综上所述，答案为BD．
（5）当风速为5m/s时，这台风机1s内获得的能量为W=1×104J，1只“220V 100W”电灯正常工作10s所消耗的电能W电=Pt=100W×10s=1000J ，
该风机发电的效率是
实验次数
1
2
3
4
5
发光情况
非常亮
明亮
较亮
较暗
熄灭
电压U/V
3.0
2.5
1.7
1.3
0.5
电流I/A
0.30
0.28
0.24
0.21
0.16
型号
CH﹣M16
额定电压
220V
频 率
50Hz
额定功率
1210W
容 量
1.5L
水对容器底部的压强
放入甲物体前
放入甲物体后
p水(帕)
1960
2156
压力/×105N
0
1.2
2.4
3.6
4.8
6.0
输出电压/V
0
1
2
3
4
5
平均风速（m/s）
5
10
15
20
1s内获得的能量（×104J）
1
8
27
64
