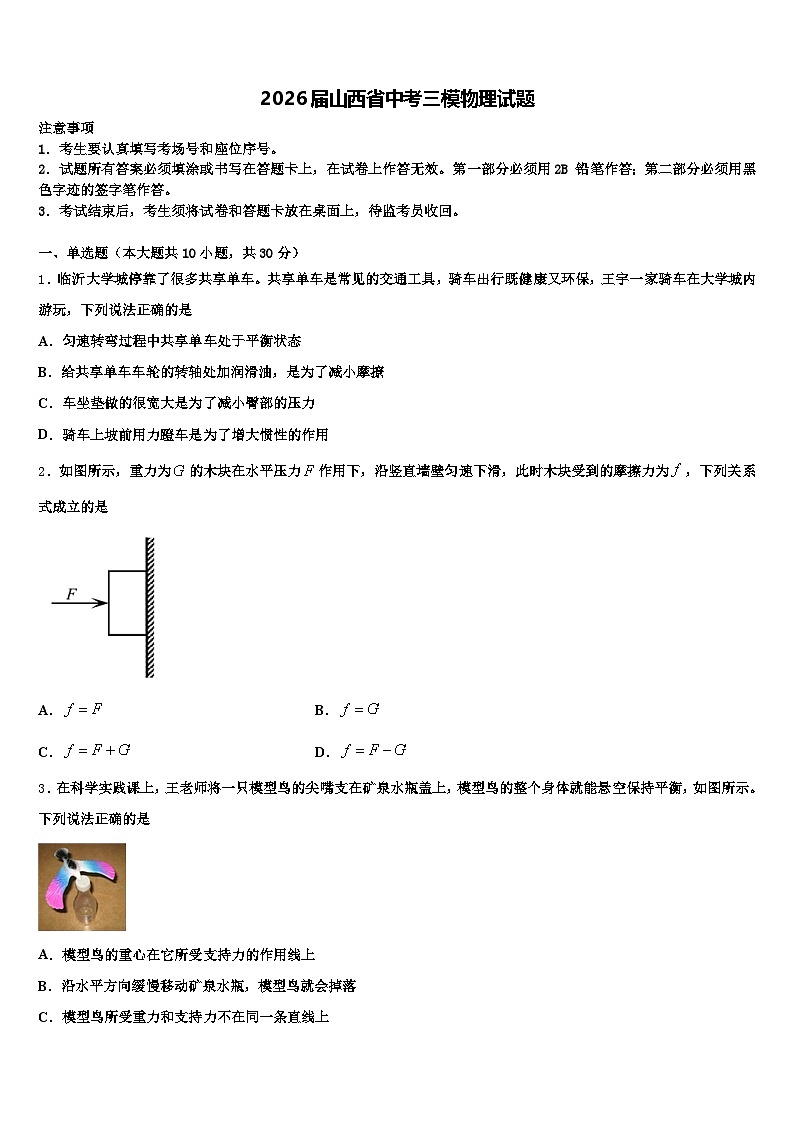

2026届山西省中考三模物理试题（含答案解析）

这是一份2026届山西省中考三模物理试题（含答案解析），共18页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共10小题，共30分）
1．临沂大学城停靠了很多共享单车。共享单车是常见的交通工具，骑车出行既健康又环保，王宇一家骑车在大学城内游玩，下列说法正确的是
A．匀速转弯过程中共享单车处于平衡状态
B．给共享单车车轮的转轴处加润滑油，是为了减小摩撩
C．车坐垫做的很宽大是为了减小臀部的压力
D．骑车上坡前用力蹬车是为了增大惯性的作用
2．如图所示，重力为的木块在水平压力作用下，沿竖直墙壁匀速下滑，此时木块受到的摩擦力为，下列关系式成立的是
A．B．
C．D．
3．在科学实践课上，王老师将一只模型鸟的尖嘴支在矿泉水瓶盖上，模型鸟的整个身体就能悬空保持平衡，如图所示。下列说法正确的是
A．模型鸟的重心在它所受支持力的作用线上
B．沿水平方向缓慢移动矿泉水瓶，模型鸟就会掉落
C．模型鸟所受重力和支持力不在同一条直线上
D．模型鸟的重心在它的尾部

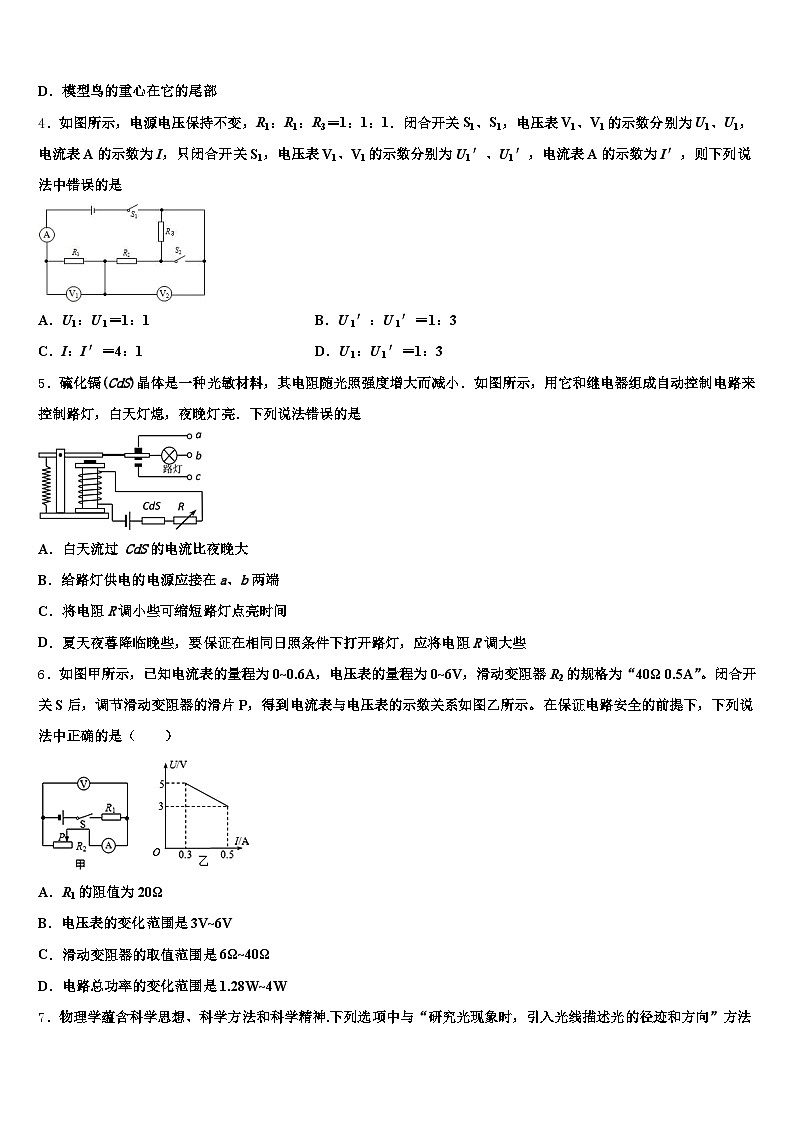

4．如图所示，电源电压保持不变，R1：R1：R3＝1：1：1．闭合开关S1、S1，电压表V1、V1的示数分别为U1、U1，电流表A的示数为I，只闭合开关S1，电压表V1、V1的示数分别为U1′、U1′，电流表A的示数为I′，则下列说法中错误的是
A．U1：U 1＝1：1B．U 1′：U 1′＝1：3
C．I：I′＝4：1D．U 1：U 1′＝1：3
5．硫化镉(CdS)晶体是一种光敏材料，其电阻随光照强度增大而减小．如图所示，用它和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法错误的是
A．白天流过 CdS的电流比夜晚大
B．给路灯供电的电源应接在a、b两端
C．将电阻R调小些可缩短路灯点亮时间
D．夏天夜暮降临晚些，要保证在相同日照条件下打开路灯，应将电阻R调大些
6．如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~6V，滑动变阻器R2的规格为“40Ω 0.5A”。闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示。在保证电路安全的前提下，下列说法中正确的是（ ）
A．R1的阻值为20Ω
B．电压表的变化范围是3V~6V
C．滑动变阻器的取值范围是6Ω~40Ω
D．电路总功率的变化范围是1.28W~4W

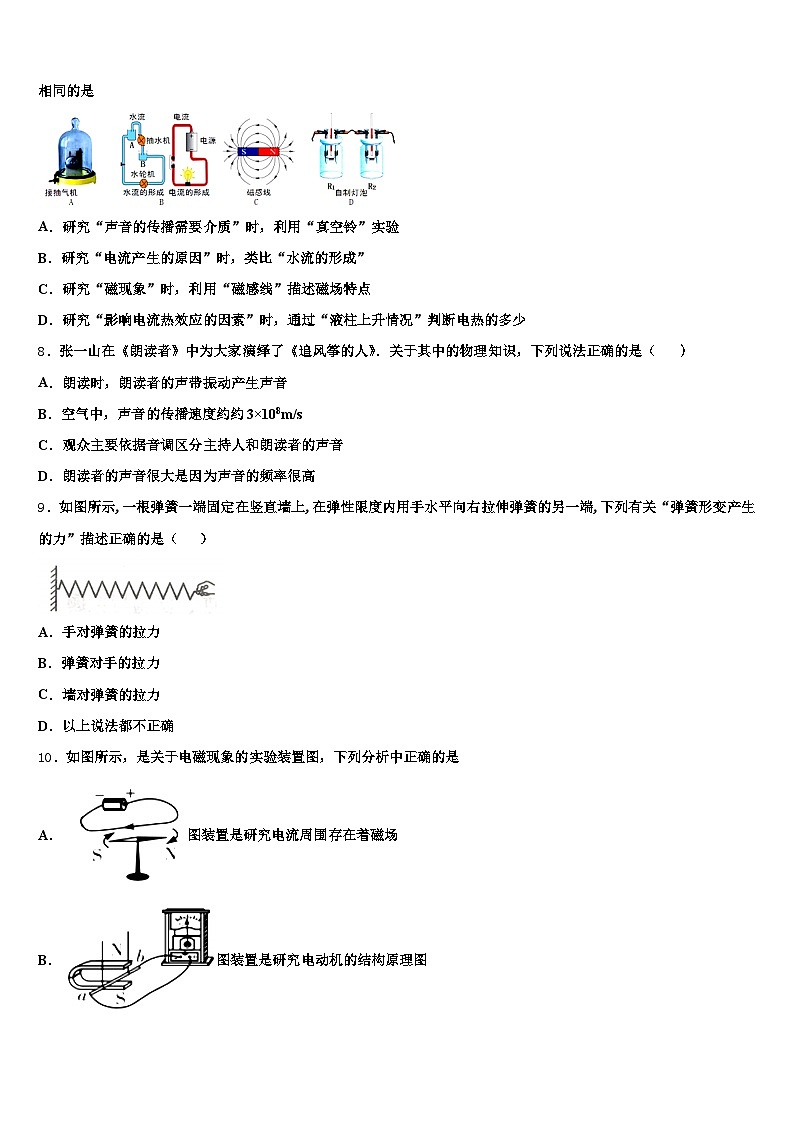

7．物理学蕴含科学思想、科学方法和科学精神.下列选项中与“研究光现象时，引入光线描述光的径迹和方向”方法相同的是
A．研究“声音的传播需要介质”时，利用“真空铃”实验
B．研究“电流产生的原因”时，类比“水流的形成”
C．研究“磁现象”时，利用“磁感线”描述磁场特点
D．研究“影响电流热效应的因素”时，通过“液柱上升情况”判断电热的多少
8．张一山在《朗读者》中为大家演绎了《追风筝的人》．关于其中的物理知识，下列说法正确的是（ ）
A．朗读时，朗读者的声带振动产生声音
B．空气中，声音的传播速度约约3×108m/s
C．观众主要依据音调区分主持人和朗读者的声音
D．朗读者的声音很大是因为声音的频率很高
9．如图所示,一根弹簧一端固定在竖直墙上,在弹性限度内用手水平向右拉伸弹簧的另一端,下列有关“弹簧形变产生的力”描述正确的是（ ）
A．手对弹簧的拉力
B．弹簧对手的拉力
C．墙对弹簧的拉力
D．以上说法都不正确
10．如图所示，是关于电磁现象的实验装置图，下列分析中正确的是
A．图装置是研究电流周围存在着磁场
B．图装置是研究电动机的结构原理图
C．图装置是研究发电机的结构原理图
D．图装置是研究电磁感应现象
二、多选题（本大题共3小题，共12分）
11．下列说法中正确的是
A．地球周围存在磁场
B．通电导体周围存在磁场
C．磁感线不是真实存在的
D．只要导体在磁场中运动就会产生感应电流
12．如图1所示，一个不规则的石块和质量m0的砝码分别挂在刻度尺两端，使杠杆水平平衡，力臂分别为l1和l2；如图2所示，将不规则的石块浸没在水中，移动砝码位置，使杠杆仍然水平平衡，力臂分别为l1和l3，则下列正确的是
A．石块的重力G=
B．石块所受浮力F浮=
C．石块的体积V=
D．石块的密度ρ=ρ水
13．如图所示的电路中，电源电压恒定，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4：1，则
A．R1：R2＝4：1
B．U1：U2＝3：1
C．当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为1：4
D．当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为3：4
三、填空题（本大题共5小题，共10分）
14．如图所示的电路中，电源电压保持不变。当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率P1：P2=2：3；当开关S和S1都闭合，甲、乙两表为电压表时，两电压表示数U甲：U乙=________和R1、R2消耗的功率P1′：P2′=_________。
15．重为0.6N的鸡蛋先后放入甲、乙两液体中，如图所示，鸡蛋在甲中悬浮，在乙中漂浮，则鸡蛋在甲中受到的浮力为_____N，甲的密度____乙的密度（选填“＞”、“＜”或“=”）．
16．我国家庭照明电路电压为_____伏；家中各用电器之间是_____连接（选填“串联”或“并联”）；同时使用的电器越多，电路中总电阻越_____
17．如图所示电路中，只闭合S1、S2时，灯L1、L2是_______（选填“串联”或“并联”），同时闭合开关_______会造成电源短路．
18．2017年5月18日，我国在南海海域“可燃冰”试采成功，“可燃冰”作为新型能源，有着巨大的开发使用潜力．同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的___很大．以10倍的关系粗略计算，1kg“可燃冰”完全燃烧出的热量为______J．（q煤气=4.2×107J/kg）
四、计算题（本大题共3小题，共29分）
19．如图所示，平底茶壶的质量是400g，底面积是40cm2，内盛0.6kg的开水，放置在面积为1m2的水平桌面中央。(g=10N/kg)试求：
水对茶壶底部的压力。茶壶对桌面的压强
20．学校兴趣小组的同学自制了一台电烘箱，电烘箱的技术参数及设计的简化电路图如下，R1和R2均为电热丝且电阻值恒定．求：
（1）电烘箱在高温档正常工作时每分钟产生的热量．电热丝R1的阻值．电烘箱在低温档正常工作时，R2的功率．
21．某中学学生在研究性学习活动中，几名同学对家用微波炉的实际功率和加热效率进行了研究，如表所示为记录的相关内容．用微波炉给水加热2min．求：
（1）水吸收的热量；
（2）微波炉的实际功率；
（3）微波炉的加热效率．（结果用百分数表示，保留一位小数）
五、作图题（本大题共2小题，共4分）
22．如图所示，物体M随水平传送带一起做匀速直线运动。画出M所受力的示意图。
（_______）
23．完成光路图。
（______）
六、实验探究题（本大题共3小题，共15分）
24．在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”的字样，电源电压恒定不变．
闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是______．排除故障后，开始实验，闭合开关，电压表的示数为2.5V，此时应将变阻器滑片向____端调节，在移动变阻器滑片的过程中，眼睛应注视___的示数，直至灯泡正常发光，此时电流表的示数为0.4A，则灯泡的额定功率为___W．完成上述实验后，又找来了一个阻值为R0的电阻和两个开关．并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率．请完成下列的实验步骤：
①闭合开关S1和S3，移动滑片，当电压表的示数为___V时，停止移动滑片．
②只闭合开关S1和S2，读出此时电压表的示数为U；
③灯泡额定功率的表达式为P额=____（用已知量和测量量表示）．
25．在“用天平和量筒测量盐水密度”的实验中：
将天平放在水平桌面上，把游码移到标尺左端零刻度线处，发现指针指在分度盘中线的左侧，应将平衡螺母向__________调，使天平横梁平衡.用天平测出空烧杯的质量为120g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲所示，再将烧杯中的盐水全部倒入量筒中，如图乙所示，则测得盐水的密度为____________kg/m1．若步骤（2）中，烧杯中的盐水没有倒尽，则测得盐水的密度值比实际值____________.
26．在利用光具座进行凸透镜成像的实验探究中：
(1)如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，凸透镜对光线具有__________作用，该凸透镜的焦距是__________cm．
(2)将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：_____．
(3)调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、___________的实像（填写像的性质）；__________ (填光学仪器)就是利用这一成像规律工作的．如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向__________ (选填“靠近”或“远离”）透镜的方向移动．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A．匀速转弯时，方向不断变化，所以共享单车处于非平衡状态，故A错误；
B．给共享单车车轮的转轴处加润滑油，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力，故B正确；
C．车坐垫做的很宽大，通过增大受力面积来减小臀部的压强，故C错误；
D．惯性是物体的固有属性，惯性大小只与物体的质量有关，骑自行车上坡前用力蹬车，不能改变质量的大小，因此惯性不变，故D错误。
2、B
【解析】
物体沿竖直墙壁匀速下滑，则物体处于平衡状态，受力平衡，竖直方向受重力与摩擦力是一对平衡力，二力大小相等，故摩擦力f=G，故B正确，选项ACD错误．
3、A
【解析】解答：ACD、模型鸟处于静止状态，重力和支持力是一对平衡力，大小相等、方向相反、在一条直线上、在一个物体上，故模型鸟的重心在它所受支持力的作用线上，作用点在模型鸟的尖嘴上，重心在尖嘴上，故A正确，CD错误；B. 沿水平方向缓慢移动矿泉水瓶，模型鸟仍处于平衡状态，故不会掉落，故B错误。故选A.
4、C
【解析】
闭合开S1、S1,等效电路图如图1所示;只闭合开关S1，等效电路图如图1所示：
已知R1：R1：R3＝1：1：1，由I＝可得：,故A正确；,故B正确；,故C错误；,故D正确．故选C.
5、D
【解析】
A、在白天，因光敏电阻的阻值随光照强度的增加而减小，由可知，白天流过CdS的电流比夜晚大，故A正确，不符合题意；
B、光敏电阻的电阻值随光照强度的增大而减小，所以白天时光敏电阻的电阻值小，控制电路中的电流大，电磁铁将衔铁吸下，路灯不亮；晚上时光线暗，光敏电阻的电阻值大，控制电路中的电流值小，所以衔铁与上面触点接通，路灯发光，则给路灯供电的电源应接在ab之间．故B正确，不符合题意；
C、要缩短路灯点亮时间，即应让路灯在更低的光照强度下发光，则光敏电阻的阻值将会变大，要保持电磁铁释放衔铁的电流值不变，应减小电阻R的阻值．故C正确，不符合题意；
D、要保证在相同日照条件下打开路灯，则光照强度不变，光敏电阻的阻值不会改变，所以R的电阻值不用改变，故D错误，符合题意．
故选D．
6、B
【解析】
根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由求电路的总功率。
【详解】
A．由甲图知道，R1 与R2 串联，电压表测R2 的电压，根据串联电路特点，由图乙可知
------①
------②
由①②解得：R1 =10Ω，U=8V，故A错误；
BCD．由滑动变阻器R2的规格为“40Ω 0.5A”，当移动滑片使电流表示数达到I大=0.5A时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI可得此时电路的总功率最大，则电压表的示数最小为
变阻器接入电路的最小电阻
电路的最大总功率
根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V，定值电阻R1两端的电压为
此时的总电流为
滑动变阻器的最大电阻为
电路的最小功率为
综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。
故选B。
7、C
【解析】
研究光现象时，用“光线”来表示光的传播路径和方向，采用的是“模型法”。
A. 把正在响铃的闹钟放在密封的玻璃罩内，用抽气机逐渐抽出其中的空气，发现铃声越来越小，最后听不见铃声，这就说明了声音传播需要介质，这是实验推理法，故不符合题意；
B. 研究电流时，把它与水流相比，采用的是类比法，故不符合题意；
C. 研究磁场时，用磁感线来描述磁场，采用的是模型法，故符合题意；
D. 研究“影响电流热效应的因素”时，通过“液柱上升情况”判断电热的多少，采用的是转化法，故不符合题意。
8、A
【解析】
分析：（1）声音是由物体的振动产生的．声音传播时需要介质．
（2）空气中，声音的传播速度约为340m/s；
（3）音调与频率有关，频率越高，音调越高．
（4）音色是区别声音的重要标志．区别声音就是靠音色．
解答：A、发声的物体一定在振动，朗读时是声带振动产生声音，故A正确；
B. 空气中，声音的传播速度约为340m/s；故B错误；
C. 观众主要依据音色区分主持人和朗读者的声音，故C错误；
D. 朗读者的声音很大是因为声音的振幅很大，响度大，故D错误；
故选A
【点睛】解决此类问题要结合声音产生的条件、声音的传播是需要介质和传播速度几个方面去分析，难点是声音三个特性的区分．
9、B
【解析】
试题分析：弹簧形变产生的力，就是弹力，这个力的施力物体为弹簧，因为是手拉弹簧，所以弹簧发生形变，产生的是对手的拉力．故ACD错误、B正确，就选B。
【考点定位】弹力
10、A
【解析】
A、装置是奥斯特实验，可以研究电流周围存在着磁场，故正确；
B、图B中没有电源，是研究电磁感应现象的实验装置，故错误；
C、装置中有电源，是研究通电导体在磁场中受力运动的实验，据此制成电动机，故错误；
D、装置中有电源，闭合开关后，通电绕圈在在磁场中受力转动，该过程是将电能转化为机械能，是电动机的原理，故错误。
故选A.
二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A．地球本身是一个大磁体，周围空间存在磁场．故A正确；
B．由奥斯特实验可知，通电导体周围存在磁场．故B正确；
C．为了形象描述磁场的性质而引入了磁感线，磁感线不是磁场中真实存在的．故C正确；
D．只有闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；如果电路不闭合，或导体没有做切割磁感线运动，或不是闭合电路的一部分导体磁场中做切割磁感线运动，则不会产生感应电流．故D错误．
12、ABC
【解析】
A．根据杠杆平衡条件，由图1可知Gl1=m0gl2，所以石块的重力G=，故A正确；
B．根据杠杆平衡条件，由图2可知(G-F浮)l1=m0gl3，Gl1-F浮l1=m0gl3，m0gl2- F浮l1=m0gl3，石块受到的浮力F浮=，故B正确；
C．根据F浮=ρ水gV排得石块的体积V=V排===，故C正确；
D．根据ρ=得石块的密度ρ=，把G=，V=带入得ρ=ρ水，故D错误．
13、BD
【解析】
（1）若甲、乙均为电压表时，闭合开关S，R1和R2串联，
电压表甲测电源电压，则：U甲=U，电压表乙测R2的电压，则：U乙=U2，
由题知，U甲：U乙=4：1，根据串联电路的电压规律，R1、R2的电压之和等于电源电压U，
则有：，
解得：，故选项B正确；
由串联分压原理可得：R1：R2=U1：U2=3：1；故选项A错误；
（2）若甲、乙均为电流表时，断开开关S，R1和R2并联，电流表乙测总电流，电流表甲测R2的电流，
因并联电路各支路两端电压都相等，
所以由可知，通过R1和R2的电流之比等于电阻的反比，
则I1：I2=R2：R1=1：3﹣﹣﹣﹣﹣①，
根据并联电路电流的规律，结合①式可得乙电流表示数为：
，
故当开关S断开，甲、乙两表为电流表时，两表的读数之比：
．
故C错误，D正确．
故选BD．
三、填空题（本大题共5小题，共10分）
14、5：2 3：2
【解析】
当开关S闭合，S1断开，甲、乙两表为电流表时，R1与R2并联，甲电流表测R2电流，乙电流表测干路总电流。因此时P1：P2=2：3，根据P=，则=，所以=。当开关S和S1都闭合，甲、乙两表为电压表时，R1与R2串联，甲电流表测R2电流，乙电流表测干路总电流。甲电压表测电源电压，乙电压表测R2两端电压。因=，根据串联电路电压规律，则==，则 ====；根据P=I2R可知，此时R1、R2消耗的功率之比为===。
15、0.6 ＜
【解析】
根据浮沉条件，悬浮时，浮力等于重力，所以鸡蛋在甲中受到的浮力为：
；
根据浮沉条件知，悬浮时，鸡蛋的密度等于甲液体的密度；
漂浮时，鸡蛋的密度小于乙液体的密度；
故甲的密度小于乙的密度．
16、220并联小
【解析】
解：（1）我国家庭电路电压为220V；
（2）家中使用的各类用电器可以单独工作，互不影响，因此它们之间的连接是并联；
（3）家庭电路中，同时工作的用电器越多，相当于导体横截面积越大，所以总电阻就越小。
点睛：家庭电路中各用电器之间是并联的，用电器和控制本用电器的开关是串联的；
17、并联 S1、S2、S3
【解析】
只闭合S1、S2时,电流从电源正极流出,分别经过支路S1、灯泡L1和支路L2、S2，再流回电源负极；因此两灯泡并联；
当闭合开关S1、S2、S3时,电流不经过用电器直接从电源的正极流回电源负极,从而形成电源短路．
18、热值4.2×108J
【解析】
[1]在同等条件下，包含质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；
[2]1kg煤气完全燃烧放出的热量：Q放=mq=1kg×4.2×l07J/kg=4.2×l07J，1kg“可燃冰”完全燃烧放出的热量：Q放′=Q放×10=4.2×l07J×10=4.2×l08J．
四、计算题（本大题共3小题，共29分）
19、（1）4.8N，（2）2.5×113Pa．
【解析】
（1）∵茶壶静止在水平桌面上∴水对茶壶底的压力F1=G水=m水g=1．6×11=6N；
（2）茶壶的重力G壶=m壶g=1．4×11=4N
茶壶对水平桌面的压力Ｆ2＝Ｇ水＋Ｇ壶＝6＋4＝11N
20、（1）66000J（2）44Ω（3）264W
【解析】
由电路图知道，当S1 和S2 均闭合时，R2短路，电路中只有R1，设电路的功率为P1；当只闭合S1 时，R1与R2串联，根据电阻的串联，电路的总电阻R=R1 +R2；由知道，P1＞P2 ，所以，P1为高温档电功率，P2 为低温档电功率；
（1）由表格中数据知道，高温档电路的电流I1 =5A，电压为U=220V，所以，电烘箱在高温档正常工作时，每分钟可产生的热量是：Q=W=UI1t=220V×5A×60s=6.6×104 J；
（2）由表格中数据知道，高温档电路的电流是I1 =5A，电压是U=220V，由欧姆定律知道，电热丝R1的阻值是：；
（3）由表格中数据知道，电烘箱在低温档时正常工作时的电流I2 =2A，由欧姆定律知道，电路的总电阻是： =110Ω，
由串联电阻的规律知道，R2 =R-R1 =110Ω-44Ω=66Ω，
所以，R2 的功率是：P2 =I2 2 ×R2 =（2A）2 ×66Ω=264W．
21、（1）8.4×104J；（2）1200W；（3）58.3%
【解析】
（1）体积为0.5L的水的质量为m=ρ水V=1×103kg/m3×0.5×10-3m3=0.5kg，水的比热容为c水=4.2×103J/（kg•℃），则水吸收的热量为Q吸=c水m△t=4.2×103J/（kg•℃）×0.5kg×（60℃-20℃）=8.4×104J．
（2）电能表的转盘在1min内转了12转，微波炉消耗的电能为W==0.02kW·h，则微波炉的实际功率为P===1.2kW=1200W．
（3）因微波炉工作1min消耗的电能为W=0.02kW·h，所以微波炉给水加热2min消耗的总电能为W总=2W=2×0.02kW·h，则微波炉的加热效率为η===58.3%．
五、作图题（本大题共2小题，共4分）
22、
【解析】
因为物体M随水平传送带一起做匀速直线运动，即物体和传送带相对静止，因此物体在水平方向上不受力的作用，只受到竖直向下的重力和竖直向上的支持力作用；过M的重心作竖直向下的重力和竖直向上的支持力；如图所示：
23、
【解析】
由于通过焦点的光线经凸透镜折射后将平行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点，所以凸透镜的光路如下图：
六、实验探究题（本大题共3小题，共15分）
24、小灯泡短路 左 电压表 1.52 3.8
【解析】
（1）闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，说明电路是通路，电压表无示数，说明电压表可能被短路了，所以其故障原因可能是小灯泡短路．
（2）排除故障后，开始实验，闭合开关，电压表的示数为2.5V，要使灯泡两端的电压升高到额定电压，根据串联电路的分压规律，此时应将变阻器滑片向左端调节，电阻减小；
在移动变阻器滑片的过程中，因为根据灯泡两端的电压来确定灯泡是否正常工作，所以眼睛应注视电压表的示数，直至灯泡正常发光即电压表为3.8V，此时电流表的示数为0.4A，则灯泡的额定功率为：
．
（3）完成上述实验后，又找来了一个阻值为R0的电阻和两个开关．并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率．
①闭合开关S1和S3，移动滑片，当电压表的示数为3.8V时，停止移动滑片，此时灯正常工作．
②只闭合开关S1和S2，读出此时电压表的示数为U，即灯和R0的总电压；
③R0两端的电压为：；
串联时，通过灯的电流与R0的电流相等，电流为：；
则灯泡额定功率的表达式为：
。
25、右 偏大
【解析】
（1）调节天平平衡时，指针左偏，不在分度盘的中央，因此应将平衡螺母向右调节，直至指针指到分度盘的中央，这时天平平衡；
（2）由图甲可知，烧杯和盐水的总质量m总=100g+50g+10g+4g=164g，盐水的质量：m=164g-120g=44g；由图乙可知，盐水的体积：V=40mL=40cm1；盐水的密度ρ==1.1g/cm1=1.1×101kg/m1；
（1）盐水质量测量准确，在把烧杯中的盐水全部倒入量筒中，由于烧杯内壁粘有液体，所以体积偏小，根据密度公式ρ=可知，密度偏大．
26、会聚 11.0 三者的中心不在同一高度等 放大 投影仪 靠近
【解析】
（1）平行光线经过凸透镜后会聚于一点，这一点就是焦点．焦点到光心的距离是焦距，根据图示中光屏在刻度尺上的位置，可以读出该凸透镜的焦距是11.0厘米．
（2）无论怎样移动光屏都不能在光屏上得到像，可能是物距小于焦距，成了虚像，不能成在光屏上．也可能是烛焰凸透镜光屏三者中心严重不在同一高度，像无法成在光屏上，或使烛焰在焦点上，不能成像．
（3）凸透镜成像的规律及其应用之一：当时，成倒立放大的实像，所以调整后，把烛焰放在距凸透镜16cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、放大的实像，投影仪就是利用此原理制成的．凸透镜成实像时，蜡烛远离透镜一段距离，物距增大，像距减小，所以光屏要靠近凸透镜．
额定电压
220 V
正常工作电流
高温档
5A
低温档
2A
主要器材
微波炉
电能表
相关资料
额定电压220V
频率50Hz
220V 10（20）A
50Hz 600revs/kW·h
活动记录
①取体积为0.5L的水，测得水的初温为20℃
②关闭家中其它用电器，只将该微波炉接入电路中，让其单独工作
③用微波炉给水加热2min后，水的温度达到60℃
④测得电能表的转盘在1min内转了12转
