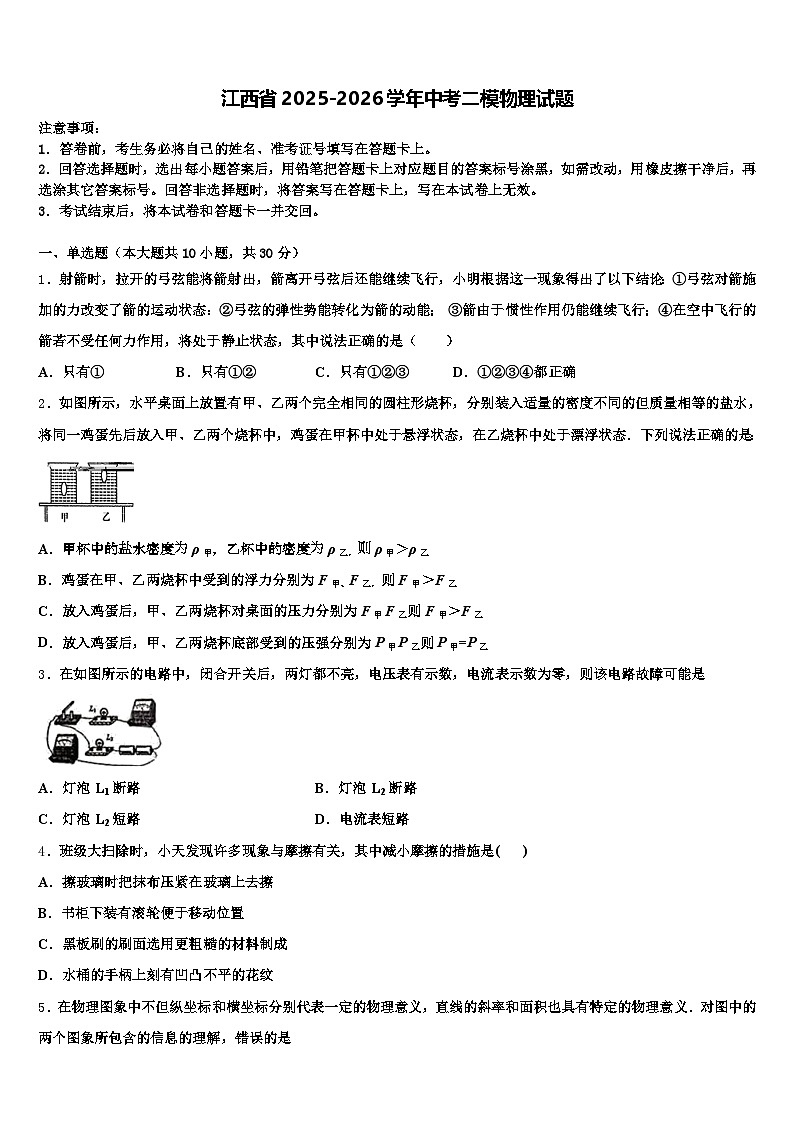

江西省2025-2026学年中考二模物理试题（含答案解析）

这是一份江西省2025-2026学年中考二模物理试题（含答案解析），共19页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．射箭时，拉开的弓弦能将箭射出，箭离开弓弦后还能继续飞行，小明根据这一现象得出了以下结论：①弓弦对箭施加的力改变了箭的运动状态：②弓弦的弹性势能转化为箭的动能； ③箭由于惯性作用仍能继续飞行；④在空中飞行的箭若不受任何力作用，将处于静止状态，其中说法正确的是（ ）
A．只有①B．只有①②C．只有①②③D．①②③④都正确
2．如图所示，水平桌面上放置有甲、乙两个完全相同的圆柱形烧杯，分别装入适量的密度不同的但质量相等的盐水，将同一鸡蛋先后放入甲、乙两个烧杯中，鸡蛋在甲杯中处于悬浮状态，在乙烧杯中处于漂浮状态．下列说法正确的是：
A．甲杯中的盐水密度为ρ甲，乙杯中的密度为ρ乙，则ρ甲＞ρ乙
B．鸡蛋在甲、乙两烧杯中受到的浮力分别为F甲、F乙，则F甲＞F乙
C．放入鸡蛋后，甲、乙两烧杯对桌面的压力分别为F甲F乙则F甲＞F乙
D．放入鸡蛋后，甲、乙两烧杯底部受到的压强分别为P甲P乙则P甲=P乙
3．在如图所示的电路中，闭合开关后，两灯都不亮，电压表有示数，电流表示数为零，则该电路故障可能是
A．灯泡 L1断路B．灯泡 L2断路
C．灯泡 L2短路D．电流表短路
4．班级大扫除时，小天发现许多现象与摩擦有关，其中减小摩擦的措施是( )
A．擦玻璃时把抹布压紧在玻璃上去擦
B．书柜下装有滚轮便于移动位置
C．黑板刷的刷面选用更粗糙的材料制成
D．水桶的手柄上刻有凹凸不平的花纹

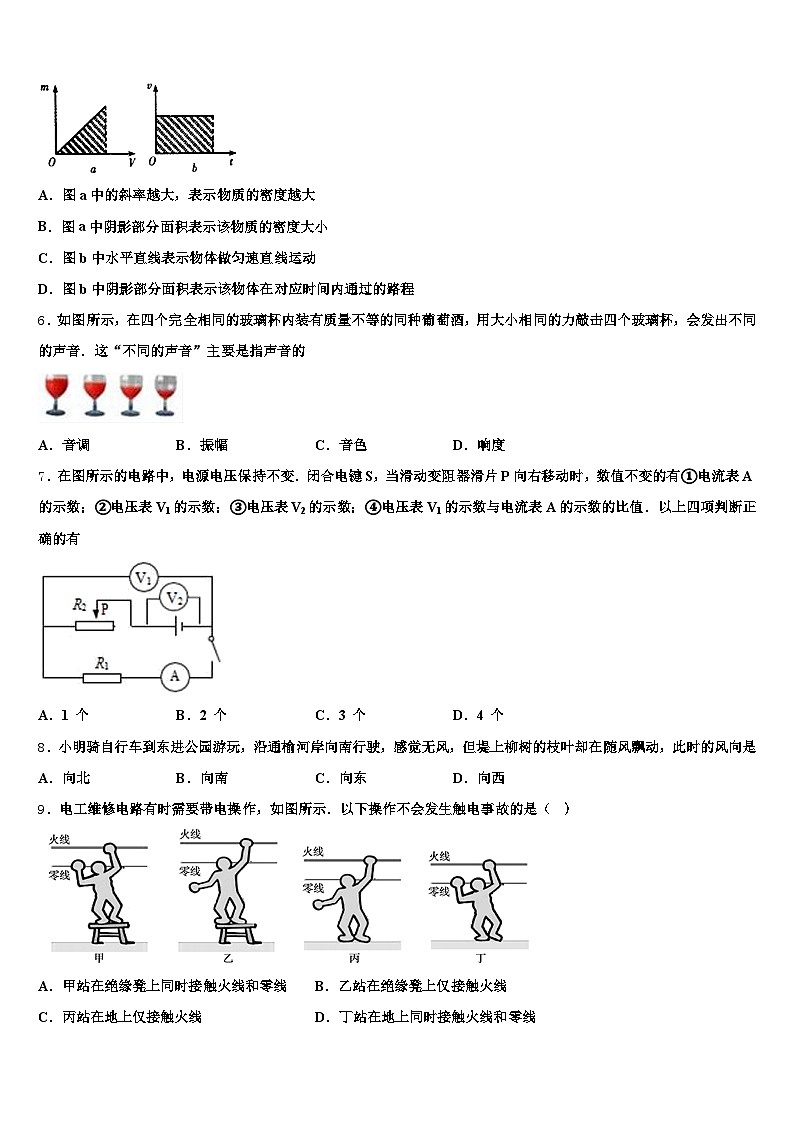

5．在物理图象中不但纵坐标和横坐标分别代表一定的物理意义，直线的斜率和面积也具有特定的物理意义．对图中的两个图象所包含的信息的理解，错误的是
A．图a中的斜率越大，表示物质的密度越大
B．图a中阴影部分面积表示该物质的密度大小
C．图b中水平直线表示物体做匀速直线运动
D．图b中阴影部分面积表示该物体在对应时间内通过的路程
6．如图所示，在四个完全相同的玻璃杯内装有质量不等的同种葡萄酒，用大小相同的力敲击四个玻璃杯，会发出不同的声音．这“不同的声音”主要是指声音的
A．音调B．振幅C．音色D．响度
7．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器滑片P向右移动时，数值不变的有①电流表A的示数；②电压表V1的示数；③电压表V2的示数；④电压表V1的示数与电流表A的示数的比值．以上四项判断正确的有
A．1 个B．2 个C．3 个D．4 个
8．小明骑自行车到东进公园游玩，沿通榆河岸向南行驶，感觉无风，但堤上柳树的枝叶却在随风飘动，此时的风向是
A．向北B．向南C．向东D．向西
9．电工维修电路有时需要带电操作，如图所示．以下操作不会发生触电事故的是（ ）
A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线

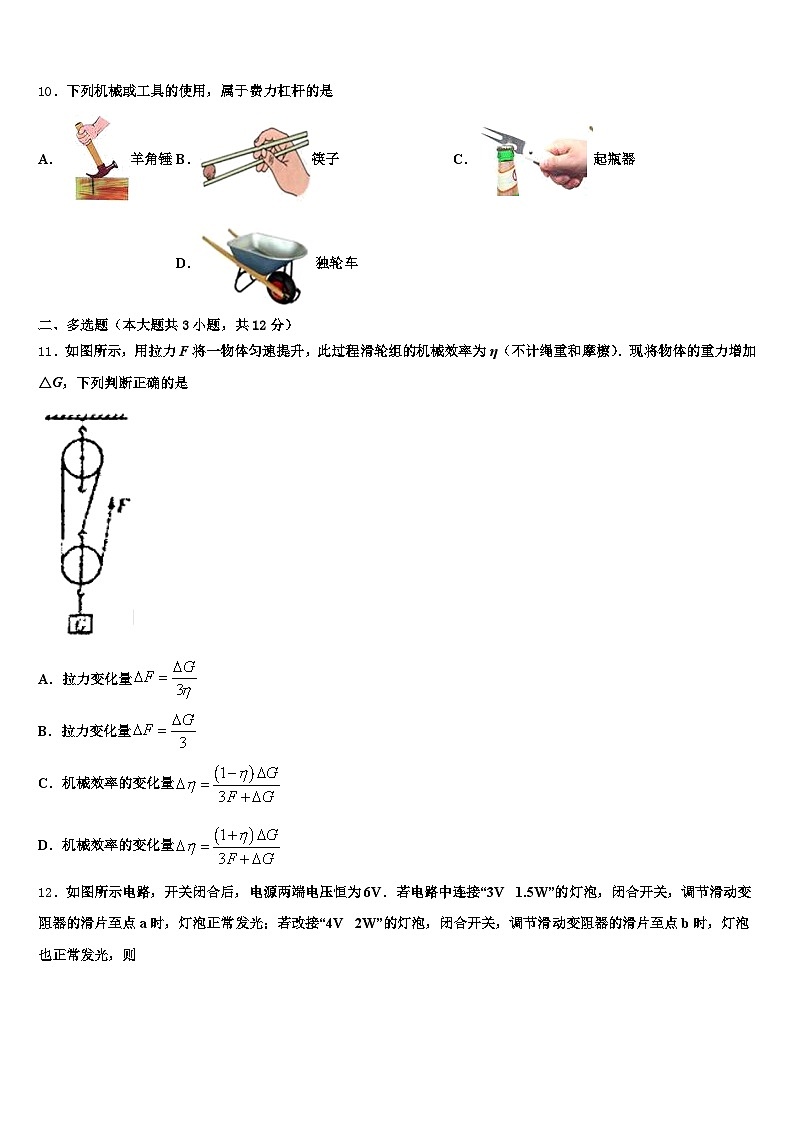

10．下列机械或工具的使用，属于费力杠杆的是
A．羊角锤B．筷子C．起瓶器D．独轮车
二、多选题（本大题共3小题，共12分）
11．如图所示，用拉力F将一物体匀速提升，此过程滑轮组的机械效率为η（不计绳重和摩檫）．现将物体的重力增加△G，下列判断正确的是
A．拉力变化量
B．拉力变化量
C．机械效率的变化量
D．机械效率的变化量
12．如图所示电路，开关闭合后，电源两端电压恒为6V．若电路中连接“3V 1.5W”的灯泡，闭合开关，调节滑动变阻器的滑片至点a时，灯泡正常发光；若改接“4V 2W”的灯泡，闭合开关，调节滑动变阻器的滑片至点b时，灯泡也正常发光，则
A．电流表在两种状态下示数均为0.5 A
B．点a在点b的右侧
C．电压表在两种状态下示数之比是2：3
D．两种状态下，电路中灯泡与滑动变阻器的总功率相同
13．小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中正确的是
A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发 光时，滑动变阻器接入电路的阻值为3Ω
D．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
三、填空题（本大题共5小题，共10分）
14．在家庭电路中火线与零线之间的电压为_______V，生活中可以用________判断火线与零线．当家庭电路中电流超过一定限度时，________会自动熔断，保护电路．
15．电子天平是用来测量物体质量的仪器．下面摘录了电子天平使用说明书中的部分段落，请仟细阅读并回答下列问题．
①小明在实验室调配盐水，他按照以下顺序操作：（a）清零；（b）将烧杯放置在天平托盘上，示数为32克；（c）按去皮键；（d）放入盐，天平示数为12克；（e）按去皮键；（n）倒入清水，天平示数为120克．则所配置的盐水总质量为_______克.
②根据右表的数据，你认为“位置移动时，为获得精确测量，必须对天平进行校准”的原因之一是____________．如果某一石块在地球上测得的质量为150克，（牛千克）将其和电子天平起运往月球，在月球上电子天平再次校准后，使用该电子天平测得石块的质量比在地球上_______（选填“变大”、“不变”或“变小”）．
16．国旗用的旗杆顶上安装滑轮是为了_____。借助如图所示的塔吊，用1×104N的拉力F在20s内将重为1.8×104N的重物匀速竖直提升10m，拉力F所做的功为_____J，功率是_____W

17．如图，四个相同玻璃瓶里装水，水面高度不同，用嘴贴着瓶口吹气，如果能分别敲出“1（D）”、“2（Re）”、“3（Mi）”、“4（Fa）”四个音阶，发声的声源是：_____。与“2（Re）”这个音阶相对应的瓶子的序号是_____。
18．如图是一款能发电的魔方充电器，转动魔方时，他根据_____（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程_____能转化为电能，产生的电能储存于魔方内．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_____（选填“电源”或“用电器”）
四、计算题（本大题共3小题，共29分）
19．用如图所示滑轮组提升重物．人用500N的拉力F，15s内使重为900N的物体匀速上升了3m．不计绳重和摩擦，求：
动滑轮的重．人拉绳子做功的功率．滑轮组的机械效率．
20．如图所示是我国自主研制的新型气垫两栖登陆艇．它的质量约为1.0×105kg，底面积约为500m1．求：（g取10N/kg）
（1）它漂浮在海面上时，受到的浮力是多少？
（1）登陆艇静止在水平海滩上时，对海滩的压强是多少？
（3）若登陆艇用3.0×105N的推进力，以10m/s的航速匀速行驶5min，则登陆艇克服阻力做的功是多少？
（4）行驶5min内，耗油130kg，则发动机的效率是多少？（汽油热值约为4.6×107J/kg）（结果保留整数）
21．在如图所示的电路中，电源电压为12伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 2A”字样．闭合电键S后，电路中的电流为0.3安．
①求电阻R1两端的电压U1．
②求此时变阻器R2连入电路中的电阻．
③移动变阻器的滑片P，使电流表示数的变化量最大，并求出电流表示数的最大变化量△I．
五、作图题（本大题共2小题，共4分）
22．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．
23．请画出图中的折射光线；
（_____）
六、实验探究题（本大题共3小题，共15分）
24．小明和小红使用不同器材分别对液体的密度进行测量，请将他们的实验步骤补充完整：
（1）小明将天平放在水平台面上，将游码移到标尺的零刻线处．横梁静止时，指针指在分度盘中央刻度线的左侧，如图甲所示．为使横梁在水平位置平衡，应将横梁右端的平衡螺母向________端移动．
（2）将盛有适量液体的杯子放在调节好的天平左盘内，测出杯子和液体的总质量为128g．然后将杯中液体的一部分倒入量筒中，如图乙所示，再将盛有剩余液体的杯子放在天平左盘内，改变砝码的个数和游码的位置，使天平横梁再次在水平位置平衡，此时右盘中砝码质量和游码在标尺上的位置如图丙所示，则杯子及杯内剩余液体的总质量为_______g．
（1）根据上述实验数据计算液体的密度为__________kg/m1．
（拓展）
（4）小红利用一个装有足量的水的大水槽，一把刻度尺，一只平底试管（厚度忽略不计），对液体密度进行了测量：
①将平底试管放入水槽中，使其竖直漂浮在水面上，用刻度尺测出平底试管底部到水面的距离h1；
②_______________,用刻度尺测出平底试管底部到水面的距离h2；
③再用刻度尺测出_____________；
已知水的密度为ρ水,利用上述测量出的物理量和已知量计算液体密度的表达式是：ρ液=________．
25．斜面在生活生产中常见，在物理实验中也常见，以下物理实验都用到了斜面。
（1）如图甲所示是小红探究“阻力对物体运动影响”的实验，她让同一小车从同一斜面上的同一高度处由静止开始滑下，停在图甲所示位置。
①小红发现，平面越光滑，小车运动距离越_____。联想到在雨雪天驾驶汽车时应适当_____（选填“增大”或“减小”）汽车之间的距离。
②小红通过上面的探究学习，思考了一个问题：当自己荡秋千运动到右侧最高点时，若自己受到的力全部消失，自己将会处于怎样的运动状态呢？她做出了以下猜想，你认为其中正确的是_____（图中的黑点表示小红同学）。
（2）图乙所示是小明探究“动能大小与什么因素有关”的实验，他让质量不同的钢球从同一斜面上的同一高度处由静止开始滚下，撞击相同木块后，停在图乙所示位置。
①小明发现：钢球质量越大，动能越_____。联想到高速公路的限速牌上同时标明“120”和“100”的字样，则_____（选填“大客车”或“小轿车”）的限速应该是100km/h。
②小明在做如乙图所示的实验中，在斜面底端放置木块的作用是_____。小球和木块在运动过程中机械能将_____（选填“变大”“变小”或“不变”）。
26．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1A”，图甲所示是该实验小组没有连接完整的电路．
（1）请你用笔线代替导线，在图甲中把电路连接完整___________
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______（选填“A”、“B”、“C”或“D”）
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为_____A，小灯泡的额定功率为________W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_______（选填“左”或“右”）端滑动．
（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是______________．
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要是由于所测___（选填“电压”或“电流”）值偏大引起小灯跑电功率偏大的．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
①弓弦对箭施加的力使箭由静止变为运动，改变了箭的运动状态，故①正确；
②箭射出时，弓弦的弹性形变程度变小，弹性势能减小；箭由静止变为运动，动能增大；所以，弓弦的弹性势能转化为箭的动能，故②正确；
③射出去的箭离开弓以后能够继续向前运动，是箭由于惯性仍然保持原来的运动状态；惯性是物体保持原来运动状态不变的性质，不是力，不能说由于惯性作用，故③错误；
④在空中飞行的箭若不受任何力作用，将保持原来的运动状态，继续做匀速直线运动，故④错误；
综上分析可知，只有①②正确；故应选B。
2、D
【解析】
AB、因为鸡蛋在甲中悬浮、乙中漂浮，所以浮力都等于自身的重力，即鸡蛋在甲、乙两烧杯中受到的浮力相等，故B不正确；
根据F浮=ρ液gV排可知，在浮力相同时，甲杯中的V排大，所以ρ液小，故A不正确；
C. 因甲、乙两个烧杯完全相同，装入密度不同但质量相等的盐水，且鸡蛋一样，根据水平面上物体的压力和自身的重力相等和G=mg可知，放入鸡蛋后甲、乙两烧杯对桌面的压力相等，故C不正确；
D. 烧杯粗细均匀，装入密度不同但质量相等的盐水，且鸡蛋一样，所以甲、乙两烧杯底部受到的压力相等，因两烧杯底面积S相同，根据p=可知，两只杯子底部受到液体的压强相同，故D正确．
3、A
【解析】
由图可知，闭合开关后，两灯串联，电压表测量L1两端的电压；L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1开路，故A选项符合题意。
4、B
【解析】
A．擦玻璃时把抹布压紧在玻璃上去擦，增大压力将增大摩擦力，A错误；
B．书柜下装有滚轮便于移动位置，是变滑动为滚动，减小摩擦，B正确；
CD．均为增大接触面的粗糙程度将增大摩擦，CD错误；故选B.
5、B
【解析】
A. 图a中，横坐标为体积，纵坐标为质量，图线斜率越大，表示在体积相同时，质量更大，根据可知，密度更大，故A正确；
B. 图a中阴影部分面积为：，而物质的密度为：，故而积不表示密度的大小，故B错误；
C. 图b表示速度随时间的变化图像，水平直线表示物体的速度随时间没有变化，故表示匀速直线运动，故C正确；
D. 图b中阴影部分面积为：，通过的路程为：，可见图b中阴影部分面积表示该物体在对应时间内通过的路程，故D正确．
选D．
6、A
【解析】
四个完全相同的玻璃杯内装有质量不等的同种葡萄酒，用大小相同的力敲打四个玻璃杯时，酒上方的空气柱长度不同，振动频率不同，所以可以区别音调不同．A符合题意．
7、B
【解析】
由电路图可知，电阻R1与滑动变阻器R2串联，电流表A测电路中电流，电压表V1测定值电阻两端的电压，电压表V2测总电压；
根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流和R两端的电压变化，根据串联电路的电压特点可知电压表V2示数的变化；电压表V1示数与电流表A示数的比值的变化．
【详解】
①由图可知，电源电压保持不变．闭合电键 S，R1、R2串联．当滑动变阻器滑片 P 向右移动时，整个电路中的电阻变大，根据欧姆定律，整个电路的电流变小，即电流表A的示数变小，不符合题意；②V1测R1两端的电压，R1是定值电阻，通过的电流变小，所以R1两端的电压变小．即V1的示数变小，不符合题意；③电源电压不变，V2测电源电压，所以V2的示数不变，符合题意；④ V1测R1两端的电压，A测通过R1的电流，电压表 V1的示数与电流表 A 的示数的比值就是定值电阻，所以这个比值不变，符合题意．故B正确，ACD错误，故选B．
8、B
【解析】
小明骑车向南行驶，以自己作为参照物，他骑车的速度与风速相同，所以感觉无风，此时的风向应是向南．
以柳树作为参照物，会看到堤上柳树的枝叶却在随风飘动．
所以B正确，ACD错误．
答案为B．
9、B
【解析】
A. 甲站在绝缘凳上同时接触火线和零线属于双线触电，A不符合题意.
B. 乙站在绝缘凳上仅接触火线时没有电流流过人体，不会触电，B符合题意.
C. 丙站在地上仅接触火线时，人与大地形成通路，由电流流过人体，会发生触电，C不符合题意.
D. 丁站在地上同时接触火线和零线属于双线触电，D不符合题意.
10、B
【解析】
分析问题的关键找出动力臂和阻力臂，若动力臂大于阻力臂则省力，动力臂小于阻力臂为费力．羊角锤、起瓶器和独轮车都是省力杠杆；筷子的支点在上端点，手到上端点为动力臂，所夹物体到上端点为阻力臂，动力臂小于阻力臂为费力杠杆．
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
AB．由图知，n=3，则拉力端移动距离s=3h，
因为滑轮组的机械效率====，
所以原来提升物体的重力G=3F-----①，
不计绳重和摩擦，原来提升物体所用的拉力F=(GG轮)-------②，
后来提升物体的重力G=GG，
不计绳重和摩擦，后来提升物体所用的拉力：
F=(GG轮)=(GG+G轮)---------③，
则拉力变化量：
∆F=F’F=(GG+G轮)(GG轮)=，故A错误、B正确；
CD．因为滑轮组的机械效率====，
所以后来提升物体的重力G’= GG时滑轮组的机械效率：
’==；
则滑轮组的机械效率的变化量：
=’==；故C正确、D错误．
12、ABD
【解析】由电路图知道，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路中的电流。因为串联电路电流处处相等，由P=UI知道，“3V 1.5W”的灯泡正常发光时电路中的电流是：I1 =P1/U1=1.5W/3V=0.5A，“4V 2W”的灯泡正常发光时电路中的电流是：I2 =P2/U2=2W/4V=0.5A，所以，电流表在两种状态下示数均为0.5A，故A正确；
由I=U/R知道，两灯泡的电阻分别是：R1 =U1/I1=3V/0.5A=6Ω，R2 =U2/I2=4V/0.5A=8Ω，两种状态下电路中的总电阻是：R=U/I=6V/0.5A=12Ω，因为串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻分别是：Ra =R-R1 =12Ω-6Ω=6Ω，Rb =R-R2 =12Ω-8Ω=4Ω，结合电路图知道，点a在点b的右侧，故B正确；
因为串联电路中总电压等于各分电压之和，所以，电压表在两种状态下示数之比是： ，故C错误；因为两种情况电源电压和电路中的电流均相等，所以由P=UI知道，两种情况下，电路中灯泡与滑动变阻器的总功率相同，故D正确，故选ABD。
13、ABC
【解析】
A.当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，由图象可知,当电压表示数为1.5V时，电路中的电流I＝0.3A，由 可得，滑动变阻器两端的电压： =0.3A×10Ω=3V，因串联电路中总电压等于各分电压之和，所以电源的电压：U＝UL+U滑＝1.5V+3V＝4.5V，故正确；
B.由图象可知，灯泡两端的电压为3V时，电路中的电流I′＝0.5A，因额定电压下灯泡的实际功率和额定功率相等，所以灯泡的额定功率： ＝3V×0.5A＝1.5W，故正确；
C. 小灯泡正常发 光时，滑动变阻器两端的电压：U滑′＝U﹣UL额＝4.5V﹣3V＝1.5V，滑动变阻器接入电路中的电阻： ，故正确；
D. 小灯泡正常发 光时，滑动变阻器消耗的电功率： =1.5V×0.5A=0.75W，故不正确．
三、填空题（本大题共5小题，共10分）
14、220 试电笔 熔丝
【解析】
家庭照明电路的电压是220V；
生活中用试电笔辨别火线和零线，正确使用试电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线．手千万不要接触笔尖金属体；
保险丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，切断电路．
15、132 不同地方g不同，同一物体重力会有区别导致对托盘压力不同 不变
【解析】
①根据小明的操作知道，烧杯的质量是32g，盐的质量是12g，清水的质量是120g，所以，所配置的盐水总质量是：12g+120g=132g；
②根据表格的数据知道，不同地方g不同，即同一物体重力在不同地方会不同，则会导致对托盘压力不同，所以，位置移动时，为获得精确测量，必须对天平进行校准；质量是物体所含物质的多少，质量是物体本身的一种属性，不随状态、位置、形状的改变而改变，所以，将石块和电子天平起运往月球，在月球上电子天平再次校准后，使用该电子天平测得石块的质量与地球上相比不发生变化．
16、改变力的方向 3×105 1.5×104
【解析】
升国旗用的旗杆顶上安装滑轮是定滑轮，为了改变力的方向；
重物由3段绳子承担，故拉力F提升绳子通过的距离为s=3h=3×10m=30m；
拉力F做功为W=Fs=1×104N×30m=3×105J；
拉力F的功率为P==1.5×104W。
17、空气柱 乙
【解析】
用嘴贴着瓶口吹气，声音是由不同长度的空气柱振动产生的，所以发声的声源是空气柱；
空气柱越短，其振动越快，发出声音的音调越高；
由图知，空气柱由长到短的排列是：丙、乙、甲、丁，所以发出声音的音调由低到高的排列顺序是丙、乙、甲、丁，则与“2（Re）”这个音阶相对应的瓶子的序号是乙。
18、电磁感应机械能电源
【解析】
利用电磁感应现象可以产生感应电流；在电磁感应现象中机械能转化为电能；在对外供电的过程中，电源会提供电能．
【详解】
转动魔方时，闭合电路的导体做切割磁感线运动，会产生感应电流，利用的是电磁感应现象；在发电的过程中，电能转化为机械能；魔方给移动设备充电时，魔方提供电能，相当于电路中的电源．
发电机的原理是利用电磁感应现象，而电动机的原理是通电导体在磁场中受力运动，它们的能量转化分别是：机械能转化电能，电能转化为机械能．
四、计算题（本大题共3小题，共29分）
19、（1）动滑轮重为100N；
（2）拉力的功率为200W；
（2）滑轮组的机械效率为90%．
【解析】
试题分析：（1）由题知，不计滑轮与轴之间的摩擦及绳重，因为F=G轮+G物）/2，即500N=（G轮+900N）/2，所以动滑轮的重：G轮=100N；
（2）拉力移动的距离：s=2h=6m，拉力做功：W总=Fs=500N×6m=3000J，
拉力做功功率：P=W/t=3000J/15s=200W；
（3）使用滑轮组做的有用功：W有=Gh=900N×3m=2700J，
滑轮组的机械效率：η=W有/W总×100%=2700J/3000J×100%=90%
考点：滑轮组绳子拉力的计算；功的计算；有用功和额外功；滑轮（组）的机械效率；功率的计算
20、（1）1×106N；（1）4×103 Pa；（3）1.8×109 J；（4）30%
【解析】
(1)登陆艇受到的重力为G＝mg＝1.0×105kg×10N/kg＝1.0×106N，因为登陆艇漂浮在海面上,所以受到的浮力为F浮＝G＝1.0×106N；
(1)登陆艇对海滩的压强为p＝＝4000Pa；
(3)因为v＝，所以登陆艇航行的距离为s＝vt＝10m/s×5×60s＝6000m，则登陆艇克服阻力做的功等于推进力做的功为W＝Fs＝3.0×105N×6000m＝1.8×109J；
(4) 130kg油放出的热量Q放＝qm＝4.6×107J/kg, 发动机的效率是＝30%。
21、①3V；②30Ω；③1A．
【解析】
①电阻R1两端的电压：
U1＝I1R1＝0.3A×10Ω＝3V；
②电阻R2两端的电压为：
U2＝U－U1＝12V－3V＝9V，
此时变阻器R2连入电路中的电阻：
；
③滑动变阻器全部接入电路时，电路的最小电流
；
只有电阻R1，接入电路时，电路中的电流最大：
；
所以电流表示数的最大变化量：
ΔI＝Imax－Imin＝1.2A－0.2A＝1A．
五、作图题（本大题共2小题，共4分）
22、
【解析】
已知反射光线反向延长线过像点，根据平面镜成像的特点：像与物关于平面镜对称作出发光点A，并完成光路图．
【详解】
作像A′关于平面镜的对称点A，连接AO，OB画上箭头即可．如图所示：
利用平面镜成像作图时，实际上就是作对称图，注意垂直符号和虚线．
23、
【解析】
入射光线过焦点，经过凸透镜折射后，折射光线将平行主光轴射出，由此可以确定该条入射光线对应的折射光线，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、右 62 1.1×101 将适量的待测液体倒入平底试管中，使其仍能竖直漂浮在水面上 试管内液柱的高度h1 ρ水
【解析】
（1）如图，指针指在分度盘的左侧，说明天平的右端上翘，平衡螺母向上翘的右端移动；
（2）由图丙可知，杯子及杯内剩余液体的总质量m'=50g+10g+2g=62g；
（1）倒入量筒中液体的质量：m=m总-m'=128g-62g=66g，由图乙可知液体的体积为60cm1,液体的密度：ρ==1.1g/cm1=1.1×101kg/m1．
（4）将平底试管放入水槽中，使其竖直漂浮在水面上，设空平底试管的底面积为S，则G试管=G排水1=ρ水Sh1，将适量的待测液体倒入平底试管中，使其仍能竖直漂浮在水面上，用刻度尺测出平底试管底部到水面的距离h2；G液体+G试管=G排水2=ρ水Sh2；用刻度尺测出试管内液柱的高度h1，G液体=ρ液体Sh1，ρ液体Sh1+ρ水Sh1=ρ水Sh2，ρ液体=ρ水．
25、远 增大 A 大 大客车 通过木块移动距离的长短来表示小球动能的大小 变小
【解析】
（1）①平面越光滑，阻力越小，小车运动的距离越远；由此联想到在雨雪天驾驶汽车应适当增大汽车之间的距离，防止追尾发生交通事故；
②图中当荡秋千运动到右侧最高点时是瞬间速度等于0，此时如果受到的力全部消失，根据牛顿第一定律可知，物体将保持静止状态不变；
（2）①实验表明，钢球质量越大，动能越大，越不容易刹车，不同车型的汽车应限制不同的车速，所以大客车的限制速度越小；
②在图乙实验中，在斜面底端放置木块的作用是通过木块移动距离的长短来表示小球动能的大小，小球和木块在运动过程中机械能有一部分通过摩擦转化为内能，因此机械能将变小。
26、 B 0.2 0.76 右 不需要 灯在不同电压下的功率不同 电流
【解析】
（1）因为灯的额定电压是3.8V，所以电压表选用大量程且与灯并联，将变阻器的最大电阻连入电路中与灯和电流表串联，因为小灯泡L的额定电压为3.8V，额定功率小于1W，由P=UI知道，灯泡的额定功率约是P=1W/3.8V=0.26A，所以电流表选用小量程，电路连接如下图：
（2）因为是电流表与灯和变阻器是串联，若电流表内部断路了，则整个电路断路，两表都没有示数，故A不符合题意；B．若灯泡的灯丝断了，则灯不会亮，电流表也没有示数，此时电压表串联在电路中，电压表测电源电压，所以会有示数，故B符合题意；若灯座内部出现了短路，则电压表没有示数，电流表有示数，故C不符合题意；若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，故D不符合题意，综上所述应选B；
（3）由图乙知道，当灯泡正常发光时，由于电流表选用小量程，分度值为0.02A，电流值是0.2A，所以小灯泡的额定功率是：P=UI=3.8V×0.2A=0.76W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，就要增大灯电压，而减小变阻器的电压，由分压原理知道，应将滑动变阻器的滑片向右端滑动；
（5）因为灯在不同电压下的功率不同，所以不需要多次测量求平均值；
（6）由并联电路电流的规律知道，电流表示数等于通过灯的电流与通过电压表电流之和，所以该电路所测电流值偏大而引起小灯跑电功率偏大的．
点睛：本题考查的是测量灯的功率的实验，考查了电路连接、故障分析、电流表读数、功率计算及数据处理与误差分析．
城市
重力与质量的比例系数g（牛/千克）
北京
9.802
上海
9.796
广州
9.783
