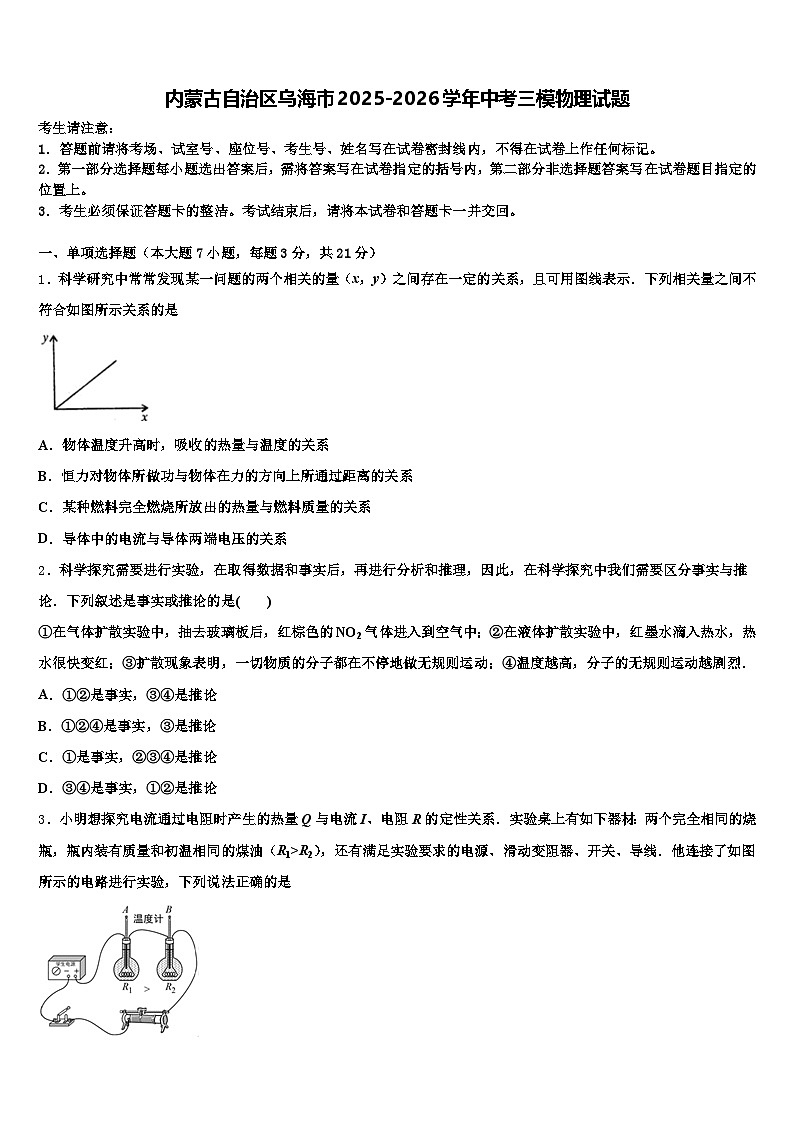

内蒙古自治区乌海市2025-2026学年中考三模物理试题（含答案解析）

这是一份内蒙古自治区乌海市2025-2026学年中考三模物理试题（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁，下列说法正确的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．科学研究中常常发现某一问题的两个相关的量（x，y）之间存在一定的关系，且可用图线表示．下列相关量之间不符合如图所示关系的是
A．物体温度升高时，吸收的热量与温度的关系
B．恒力对物体所做功与物体在力的方向上所通过距离的关系
C．某种燃料完全燃烧所放出的热量与燃料质量的关系
D．导体中的电流与导体两端电压的关系
2．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论．下列叙述是事实或推论的是( )
①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中；②在液体扩散实验中，红墨水滴入热水，热水很快变红；③扩散现象表明，一切物质的分子都在不停地做无规则运动；④温度越高，分子的无规则运动越剧烈．
A．①②是事实，③④是推论
B．①②④是事实，③是推论
C．①是事实，②③④是推论
D．③④是事实，①②是推论
3．小明想探究电流通过电阻时产生的热量Q与电流I、电阻R的定性关系．实验桌上有如下器材：两个完全相同的烧瓶，瓶内装有质量和初温相同的煤油（R1>R2），还有满足实验要求的电源、滑动变阻器、开关、导线．他连接了如图所示的电路进行实验，下列说法正确的是

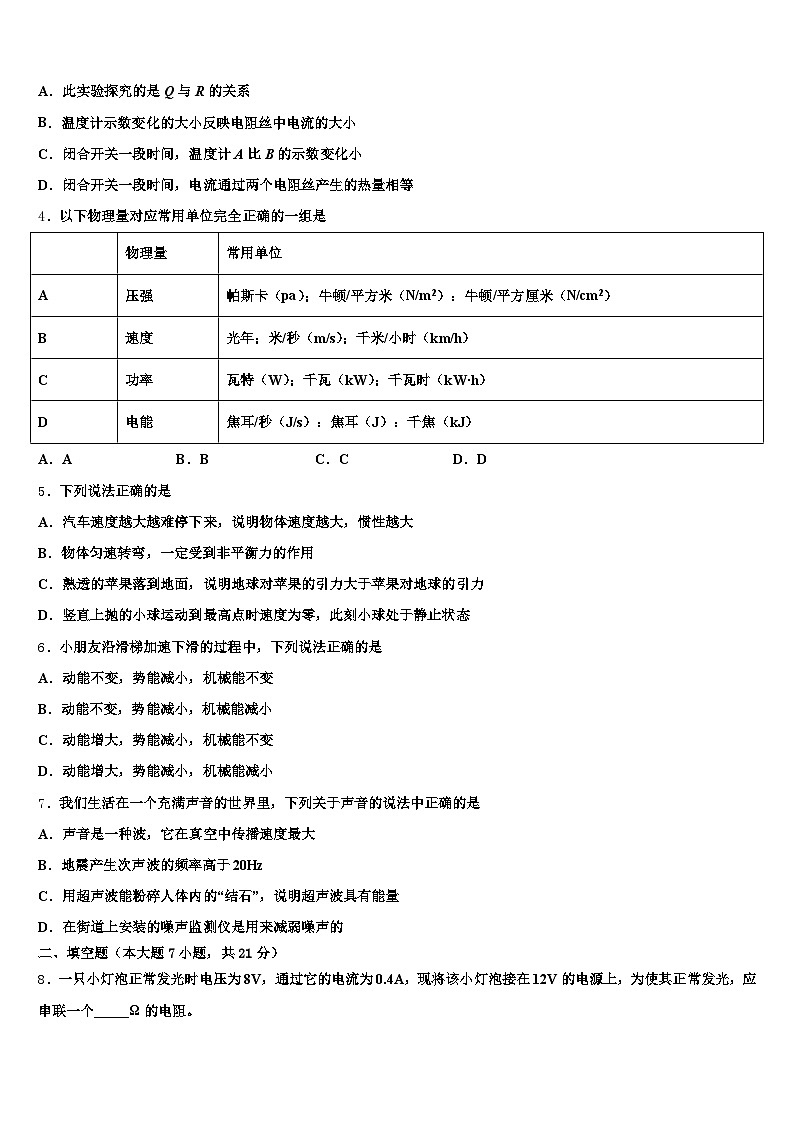

A．此实验探究的是Q与R的关系
B．温度计示数变化的大小反映电阻丝中电流的大小
C．闭合开关一段时间，温度计A比B的示数变化小
D．闭合开关一段时间，电流通过两个电阻丝产生的热量相等
4．以下物理量对应常用单位完全正确的一组是
A．AB．BC．CD．D
5．下列说法正确的是
A．汽车速度越大越难停下来，说明物体速度越大，惯性越大
B．物体匀速转弯，一定受到非平衡力的作用
C．熟透的苹果落到地面，说明地球对苹果的引力大于苹果对地球的引力
D．竖直上抛的小球运动到最高点时速度为零，此刻小球处于静止状态
6．小朋友沿滑梯加速下滑的过程中，下列说法正确的是
A．动能不变，势能减小，机械能不变
B．动能不变，势能减小，机械能减小
C．动能增大，势能减小，机械能不变
D．动能增大，势能减小，机械能减小
7．我们生活在一个充满声音的世界里，下列关于声音的说法中正确的是
A．声音是一种波，它在真空中传播速度最大
B．地震产生次声波的频率高于20Hz
C．用超声波能粉碎人体内的“结石”，说明超声波具有能量
D．在街道上安装的噪声监测仪是用来减弱噪声的
二、填空题（本大题7小题，共21分）
8．一只小灯泡正常发光时电压为8V，通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应串联一个_____Ω的电阻。

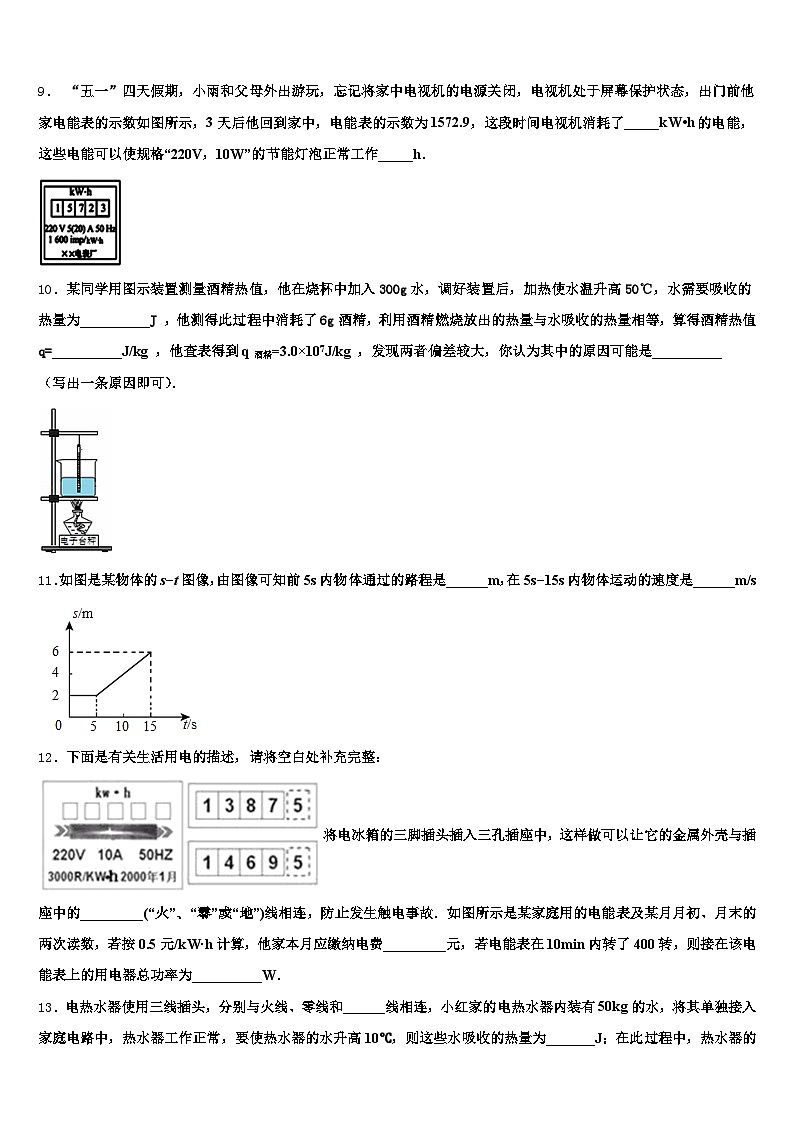

9． “五一”四天假期，小雨和父母外出游玩，忘记将家中电视机的电源关闭，电视机处于屏幕保护状态，出门前他家电能表的示数如图所示，3天后他回到家中，电能表的示数为1572.9，这段时间电视机消耗了_____kW•h的电能，这些电能可以使规格“220V，10W”的节能灯泡正常工作_____h．
10．某同学用图示装置测量酒精热值，他在烧杯中加入300g水，调好装置后，加热使水温升高50℃，水需要吸收的热量为__________J ，他测得此过程中消耗了6g酒精，利用酒精燃烧放出的热量与水吸收的热量相等，算得酒精热值q=__________J/kg ，他查表得到q酒精=3.0×107J/kg ，发现两者偏差较大，你认为其中的原因可能是__________ （写出一条原因即可）．
11．如图是某物体的s−t图像，由图像可知前5s内物体通过的路程是______m，在5s−15s内物体运动的速度是______m/s
12．下面是有关生活用电的描述，请将空白处补充完整：
将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_________(“火”、“零”或“地”)线相连，防止发生触电事故．如图所示是某家庭用的电能表及某月月初、月末的两次读数，若按0.5元/kW·h计算，他家本月应缴纳电费_________元，若电能表在10min内转了400转，则接在该电能表上的用电器总功率为__________W．
13．电热水器使用三线插头，分别与火线、零线和______线相连，小红家的电热水器内装有50kg的水，将其单独接入家庭电路中，热水器工作正常，要使热水器的水升高10℃，则这些水吸收的热量为_______J；在此过程中，热水器的热效率为70%，则如图所示的电能表的转盘会转过_________转．（不计热损失，c水=4.2×103J/(kg·℃）
14．请分析以下两个有关能量形式的问题。
“强弩之末势不能穿鲁缟者也”。强弩之末不能穿透薄薄的丝绸，说明物体的动能大小与它的____有关。 旋转图中的吸管后，将可乐罐放在桌面上，罐就会运动起来，这是因为罐中的橡皮筋积蓄了____。
三、作图题（共7分）
15．风筒既可以吹热风，又可以吹冷风，画电路图。
16．根据图中的折射光线画出相应的入射光线．
（________）
17．要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法．
四、实验题（本大题共5小题，共20分）
18．扬州玉器驰名中外，兴趣小组同学尝试测量一块原料玉石的密度.
（1）将天平放在水平桌面上，游码放在标尺左端零刻线处，发现指针位置如图甲所示，应将平衡螺母向____端调，使横梁平衡；
（2）再把玉石放在天平左盘，平衡时右盘砝码和游码在标尺上的位置如图乙所示，则工艺品的质量为____g；
（3）在量筒中装入20mL水，用细线系住玉石浸没在水中，如图丙所示.则玉石的体积为____cm3；
（4）根据密度公式可求得玉石的密度为____kg/m3.
19．下面为王锐同学在实验室做的一组探究实验，请根据实验情景回答问题。
如图1所示，将两个表面光滑的铅块相互紧压后黏在一起说明_____。如图2所示是“探究不同物质吸热的情况”的实验。将质量相等的水和煤油分别装在两个相同的烧杯中，然后用两个相同的酒精灯加热并不断搅拌，每隔2min记录一次温度，实验记录如表：
①本次实验采用的科学方法是_____。
A．控制变量法 B．理想实验 C．比值定义法 D．类比法
②分析表格数据可知：升高相同的温度，吸收热量少的物质是_____。如图3所示，电压表的示数为_____V。
20．小波在“探究通电螺线管外部磁场的方向”实验中，组装了如图（1）所示电路，实验时：
可通过观察_____判断通电螺线管的磁极．为了探究通电螺线管外部磁场的方向与电流方向是否有关？实验中是通过_____来改变通电螺线管中电流的方向．如图（2）所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与_____的磁场相似．本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法_____．
21．小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．
请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，_____．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是_____，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为_____V时，读出电流表的示数．为完成整个实验，应该选取最大阻值不小于_____Ω的滑动变阻器．
22．如图所示，甲是用“伏安法”测量未知电阻Rx的实物电路图．
（1）请用笔画线代替导线连接实物图甲，要求变阻器滑片左移，电流表示数变小．
（________）
（2）连接电路时，开关应处于________状态．闭合开关后，小陈发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是____________．
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为__________A，则未知电阻Rx=_________Ω．
（4）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx的阻值．实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；
②闭合开关S，将滑动变阻器的滑片P移到 ______端，记录电流表示数I2；
③写出待测电阻的表达式，Rx=____________（用已知量R0和测量量符号表示）
五、计算题（本大题共2小题，共13分）
23．在图甲所的电路中,电源电压为9V,电阻R1的阻值为10Ώ,闭合开关S,电压表的示数为5V．求
(1)通过电阻R2的电流和R2的阻值．
(2)现用电阻R0替换电阻R1、R2中的一个,替换后，发现两电表的示数均变大,且电流表指针正好达某量程的最大值,如图乙所示,请判断R0所替换的电阻是R1还是R2，并求出电阻R0的阻值．
24．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10欧．闭合电键S，两电流表的示数分别为0.8安和0.3安．
① 求电源电压U．
② 求通过电阻R1 的电流I1．
③ 现用电阻R0替换电阻R1、 R1中的一个，替换前后，只有一个电流表的示数发生了变化，且电流增大了0.1安．请判断被替换的电阻，并求出电阻R0的阻值．
六、综合能力题（本大题共3小题，共18分）
25．图甲是建造大桥时所用的起吊装置示意图，使用电动机和滑轮组（图中未画出）将实心长方体A从江底竖直方向匀速吊起，图乙是钢缆绳对A的拉力F1随时间t变化的图象．A完全离开水面后，电动机对绳的拉力F大小为6.25×103N，滑轮组的机械效率为80%，已知A上升的速度始终为0.1m/s．（不计钢缆绳与滑轮间的摩擦及绳重，不考虑风浪、水流等因素的影响），求：
长方体A的重力；未露出水面时受到的浮力是．长方体A的密度；滑轮组通过动滑轮吊起物体的绳子段数．把长方体A按图甲中的摆放方式放在岸边的水平地面上，它对地面的压强：长方体A完全离开水面后，在上升过程中F的功率；
26．小处有物理，勤于思考皆学问．只要你善于观察，在厨房中你就可以发现许多与物理有关的现象和问题，请你用学过的物理知识进行解答
①小明发现妈妈切肉前总是先磨刀，目的是为了_____；
②从厨房中你还能发现哪些与物理知识有关的现象？试举一例（要求写出现象或厨具名称，以及所涉及的物理知识）：_____．两个杯子分别盛有浓盐水和纯水，不能用嘴尝，请你用学过的物理知识，自选器材，设计出两种区分它们的方法，并完成下列表格．
27．阅读短文，回答问题
风光互补路灯系统同时安装了风力发电机和太阳能电池板，有风时通过风力发电机发电，有阳光时通过太阳能电池板发电，并将电能储存至蓄电池中，供路灯照明使用蓄电池充满电后不再充电，使用时放电至余留20%停止电能输出，可使蓄电池使用寿命更为长久．
如表为某型号风光互补路灯系统的部分技术参数，其中光电转化效率是指太阳能电池扳将光能转化为电能的效率，蓄电池容量是指蓄电池放电电流与放电总时间的乘积，最大输出功率是指风速达到最大限制风速时风力发电机的输出功率．
能源的种类繁多，人们从不同角度对能源进行分类太阳能和风能都属于_____．
A．二次能源 B．可再生能源 C．常规能源 D．非清洁能源风力发电机是根据_____原理发电的利用风力发电时，是将_____能转化为_____能当太阳光照射到电池板表面处每平方米的功率为1000W时，太阳能电池板的输出功率为_____W已知风力发电机的输出功率P与风速v的三次方成正比，若风力发电机的输出功率为50W，此时风速为_____m/s．充满电的蓄电池以额定电压对外供电，输出功率为100W时．为使蓄电池的使用寿命更为长久，持续供电的时间不能超过_____h某城市一道路的路灯采用该型号风光互补路灯照明，已知路灯的规格为“12V70W”，路灯共1000盏，每天正常工作10h，则一天消耗的电能为_____kW•h如果用烧煤发出的电对该道路的路灯供电，已知煤电转换关系为β＝380g/kW•h），则一个月需要烧煤_____t（一个月以30天计）．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
由图象知道，两个相关的量（x，y）之间是正比关系．由Q=cm△t知道，对于同种物质，在比热容相同，质量相同时，吸收热量Q才与温度的升高值成正比，故A不符合图像；
由W=Fs知道，力对物体所做功与物体在力的方向上所通过距离成正比，故B符合图像；
同种燃料热值相同，由Q=mq知道，放出的热量与质量成正比，故C符合图像；
同一导体电阻一定，通过的电流与导体两端电压成正比，故D符合图像；
故选A。
2、A
【解析】
①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中，这是实验事实；②在液体扩散实验中，红墨水滴人热水，热水很快变红，这是实验事实；③扩散现象表明，一切物质的分子都在不停地做无规则运动，这是实验推论；④温度越高，分子的无规则运动越剧烈，这是实验推论；A符合题意．
3、A
【解析】
A．由题意可知，电流相同，通电时间也相同，电阻不同，所以探究的是Q与R的关系，故A正确；
B．通电后电流通过电阻丝做功，产生热量被煤油吸收，使煤油的温度升高，通过观察温度计的示数变化来判断电流产生的热量的多少，故B错误；
CD．在时间相同时、电流相同时，电阻越大，产生的热量越多，温度计A比B的示数变化大，故CD错误；
4、A
【解析】
A．pa、N/m2、N/cm2都是压强的单位，故A正确；
B．光年是长度的单位，故B错误；
C．kW·h是能量的单位，故C错误；
D．J/s是功率的单位，故D错误。
5、B
【解析】
A、惯性的大小只与物体的质量有关，与速度大小无关，物体速度越大，惯性不变，故A错误；
B、物体匀速转弯，其方向改变，运动状态发生改变，一定受到非平衡力的作用，故B正确；
C、地球对苹果的引力和苹果对地球的引力是相互作用力，大小相等，故C错误；
D、竖直上抛的小球运动到最高点时速度为零，只受重力，合外力不为零，不是平衡状态，此时小球不可能处于静止状态，故D错误。
6、D
【解析】
试题分析： 动能与质量和速度有关，因为小朋友加速下滑，所以动能增大；重力势能与质量和高度有关，下滑过程中高度降低，所以势能减小；因为下滑中受到摩擦力，所以机械能减小，故选D．
考点： 动能、势能、机械能的影响因素
7、C
【解析】
A、声音是一种波，它不能在真空中传播，故A错误；
B、地震产生次声波的频率低于20Hz，故B错误；
C、用超声波能粉碎人体内的“结石”，说明超声波具有能量，故C正确；
D、在街道上安装的噪声监测仪是用来监测噪声的，不能减弱噪声，故D错误．
二、填空题（本大题7小题，共21分）
8、10
【解析】
一只小灯泡正常发光时电压为8V，现将该小灯泡接在12V的电源上，根据串联电路的电压规律，电阻分得的电压为：U串＝U-UL＝12V-8V＝4V，灯泡正常发光的电流为0.4A，由串联电路的电流规律和欧姆定律可得，串联电阻的阻值：R串＝＝10Ω。
9、0.6 60
【解析】
电能表最后一位数字为十分位，即图中所示为1572.3kW•h，则电视机消耗的电能为W=1572.9kW•h-1572.3kW•h=0.6 kW•h；节能灯规格为“220V，10W”表示节能灯正常工作时的电压为220V，功率为P=10W=0.01kW．则电视机消耗的电能可以使节能灯正常工作t===60h．
10、6.3×104 1.05×107 加热过程中，存在热损失
【解析】
水吸收的热量为：
Q=cm(t-t0)=4.2×103J/(kg·℃)×0.3kg×50℃=6.3×104J；
由Q=mq可知，酒精的热值为：
q=Q/m=6.3×104 J/0.006kg=1.05×107J/kg；
由于酒精可能没有完全燃烧，所以测出的数值与表中的数值有较大的差别。
11、0 0.4
【解析】
图中s﹣t图象，物体在前5s路程保持在2m不变，处于静止状态，前5s内物体通过的路程是0m；
在5s﹣15s内物体通过路程和时间成正比，物体处于匀速直线运动状态，通过的路成为4m，速度：
．
12、地 41 800
【解析】
（1）电冰箱属于有金属外壳的用电器，应使用三孔插座，使与电冰箱外壳相连接的是地线，这样当金属外壳带电时，电流会通过地线导入大地，防止造成触电事故的发生；
（2）由图知道，本月消耗的电能是：W=1469.5kW•h-1387.5kW•h=82kW•h，故本月应缴纳的电费是0.5元/kW•h×82kW•h=41元；电能表的转盘转400转消耗的电能是： ，接在该电能表上的用电器总功率是： .
13、地 2.1×106 3000
【解析】
为了安全，三线插头分别接火线、零线和地线；水吸收的热量为：Q吸=c水m△t=4.2×103J/(kg•℃)×50kg×10℃=2.1×106J；需要消耗的电能为：W===3×106J=kW•h，电能表转过的圈数是：kW•h×3600r/(kW•h)=3000r．
14、速度弹性势能(势能)
【解析】
试题分析：物体由于运动而具有的能叫动能，动能大小与物体的质量和速度有关，强弩之末是指箭经过长距离运动，速度减小，动能减小。橡皮筋被旋转后发生形变，具有弹性势能，使可乐罐转动。
考点：机械能的形式
三、作图题（共7分）
15、
【解析】
由题意可知，电吹风吹冷风时只有电动机工作，吹热风时电动机和电热丝共同工作，说明电动机和电热丝工作时互不影响即为并联；要求只能吹热风或吹冷风，不能只发热不吹风，说明一开关位于干路控制整个电路，另一开关位于电热丝支路控制该支路，作图如下：
16、见解析所示
【解析】
解答：平行于主光轴的光线，经过凸透镜折射后过焦点，：平行于主光轴的光线，过凸透镜焦点的光线经过凸透镜以后平行主光轴射出，由此可以画出其入射光线，如下图所示：
点睛：根据有关凸透镜的特殊光线找出相应的入射光线即可．
17、
【解析】
滑轮组的绕绳技巧：要最省力的绕法，可以从绳子的自由端开始绕绳，首先经过动滑轮，这样绕出来的一定是最省力的，如图：
四、实验题（本大题共5小题，共20分）
18、左 52 20 2.6×101
【解析】
（1）将天平放在水平台上，并将游码拨到标尺左端零刻度线处，指针向右偏，平衡螺母应该向左调节；
（2）图乙中玉石的质量m=50g+2g=52g；
（1）图丙中玉石的体积V=40ml-20ml=20ml=20cm1；
（4）玉石的密度ρ玉石===2.6g/cm1=2.6×101kg/m1．
19、分子间存在引力 A 煤油 2.5
【解析】
（1）将两个表面光滑的铅块相互紧压后黏在一起说明分子之间存在引力；
（2）①根据题意可知，加热质量相等的煤油和水，吸收的热量相同，升高的温度不同，因此该实验是采用吸收相同的热量比较升高的温度来探究的，故采用了控制变量法；
②分析表中数据可知，对于质量相等的煤油和水：吸收相等热量，升温较快的是煤油；若使两者升高相同的温度，水加热时间较长，煤油加热时间短，说明水吸收的热量较多，煤油吸收的热量较少。
（3）由图3知，电压表的量程为0～3V，分度值为0.1V，示数为2.5V。
20、小磁针N极的指向 对调电源正负极 条形磁体 增加电池节数或串联一个滑动变阻器(或电阻等)
【解析】
(1)小磁针静止时，N极所指的方向就是该处的磁场方向，磁场中某点的磁感线的方向与该点磁场方向一致，根据磁感线方向判断通电螺线管的磁极；
(2)通过改变电源正负极可改变电路中电流的方向，这样便可以探究电螺线管外部磁场的方向与电流方向是否有关；
(3)观察有机玻璃板上的小磁针分布状态，可知通电螺线管的外部磁场与条 形磁体的磁场方向一致；
(4)探究通电螺线管外部磁场的强弱与电流大小的关系，电路中电流的大小应可以发生改变，所以可以采用的方法是：增加电池节数或串联一个滑动变阻器。
21、 导体中的电流与电阻成反比 断开开关，将滑动变阻器的滑片移到最左端（或阻值最大处） 2.5 35
【解析】
（1）根据电路图连接实物图，电压表并联在待测电阻两端，滑动变阻器与待测电阻串连接入电路，电路图如图乙所示；
（2）①由图丙可知，I-R图象是一条反比例函数图象，因此在电压一定的情况下，电流与电阻成反比；
②把10Ω的电阻接入电路后，闭合开关后应向左移动滑动变阻器滑片，使滑动变阻器接入电路的阻值变大，减小电阻两端的分压，使电阻两端的电压不变；由图丙可知，电阻为5Ω时，电路电流为0.5A，电阻两端的电压U=IR=0.5A×5Ω=2.5V，所以，当把10Ω的电阻接入电路后，应将电压表示数调为2.5V．
（3）由图丙知，电路的最小电流I′=0.1A，此时滑动变阻器接入电路的阻值最大，滑动变阻器两端的电压U滑=U-UR=6V-2.5V=3.5V，此时滑动变阻器接入电路的阻值R滑′=U滑/I′ =3.5V/0.1A =35Ω，滑动变阻器的阻值不能小于35Ω．
22、 断开 定值电阻Rx断路了 0.24 10 b
【解析】
（1）滑动变阻器应串联在电路中，根据题目中的要求：变阻器滑片左移，电流表示数变小，可知应连接变阻器下右接线柱：如下图所示：
（2）在做电学实验时，为了保护电路，在连接电路过程中，开关应是断开的；电流表几乎无示数，电压表指针明显偏转，这样的故障应是与电压表并联的部分出现了断路，电压表串联到了电路中，由图示可知，与电压表并联的只有待测电阻Rx，故应是电阻Rx断路；
（3）由图示可知，电流表的示数为0.24A，则可得待测电阻的阻值Rx=U/I=2.4V/0.24A=10Ω；
（4）②根据题意可知，应将滑片移到b端，记录电流表示数I2；Rx表达式的推导：
步骤②，闭合开关S，将滑动变阻器的滑片P移到b端，Rx被短路，只有R0工作，电流表示数为I2；所以电源电压：U=I2R0，
步骤①，闭合开关S，将滑动变阻器的滑片P移到a端，两电阻并联，总电流为I1；两次实验中，R0两端电压均等于电源电压，R0阻值不变，所以通过R0的电流均为I2，根据并联电路的电流特点可得，通过待测电阻的电流Ix=I1﹣I2，并联电路电压相等，则待测电阻两端的电压：Ux=U=I2R0，所以待测电阻Rx=．
五、计算题（本大题共2小题，共13分）
23、（1）0.5A，8Ω（2）替换的是R2，R0=5Ω
【解析】
由图知，两电阻串联，电压表测量电阻R1两端的电压，
（1）根据串联电路电压的规律可知，电阻R2两端的电压：；
通过电阻R1的电流：；
根据前面的数据和串联电路的特点可得，R2的阻值：；
（2）用电阻R0替换电阻R1、R2中的一个，替换后，发现两电表的示数均变大，因电流表示数变大，所以根据欧姆定律可知，电路的总电阻减小，则电阻R0的阻值小于被替换的电阻R1或R2；
若用R0替换R1，因R0＜R1，则由串联分压的规律可知，R0分得的电压减小，即电压表的示数会减小，不符合题意；
若用R0替换R2，因R0＜R2，则由串联分压的规律可知，R0分得的电压减小，则R1分得的电压会增大，即电压表的示数会增大，符合题意，所以被电阻R0所替换的电阻为R2；因R1=10Ω，R2=8Ω，则用R0替换R1或R2后，串联电路的总电阻一定大于8Ω，电源电压为9伏，则根据计算可知，替换任何一个电阻后电路中的电流不可能达到3A，所以图中电流表选用的是小量程，此时电流表的示数为0.6A，此时电路的总电阻为：，电阻R0的阻值为：．
24、6伏； 0.5安； 10欧
【解析】
由电路图可知，R1与R1并联，电流表A1测R1支路的电流，电流表A测干路电流．(1)因并联电路中干路电流等于各支路电流之和，所以，电流表A的示数为0.8A，电流表A1的示数为0.3A，因并联电路中各支路两端的电压相等，所以，由I可得，电源的电压：UI1R10.3A×10Ω6V，通过电阻R1的电流：I1I−I10.8A−；(1)并联电路各支路独立工作、互不影响，因替换前后，只有一个电流表的示数发生了变化，所以，电阻R0替换的是电阻R1，电流表示数发生变化的是干路电流表A，否则两电流表的示数均发生变化，由电流表A示数的变化量为0.1A可知,替换后，干路电流表A的示数为I′0.7A或I″=0.9A，则通过R0的电流为：I01I′−I10.7A−或I01I''−I10.9A−，R0的阻值：R0115Ω或R0110Ω.
六、综合能力题（本大题共3小题，共18分）
25、（1）2×104N；1×104N；2×103kg/m3；4；（2）4×104Pa；（3）2.5×103W．
【解析】
（1）由图乙可知，物体A离开水面时钢缆的拉力即为长方体A的重力，再根据图乙可知未露出水面时钢缆的拉力，根据称重法求出未露出水面时受到的浮力，根据阿基米德原理求出物体A排开液体的体积即为A的体积，根据求出物体A的质量，利用求出长方体A的密度；根据滑轮组机械效率公式 求出滑轮组通过动滑轮吊起物体的绳子段数；
（2）由图乙可知，长方体A从开始到全部露出水面所用时间，根据求出A的高度，根据求出长方体A的底面积，根据求出长方体A放在水平地面上对地面的压强；
（3）根据求出长方体A完全离开水面后绳端移动的速度，利用求出在上升过程中F的功率．
【详解】
（1）由图乙可知，物体A完全离开水面后钢缆对A的拉力为2×104N，则长方体A的重力，未露出水面时钢缆对A的拉力F′=1×104N，则未露出水面时，物体受到的浮力；因物体浸没时排开液体的体积和自身的体积相等，所以，由可得，长方体A的体积：由可得，长方体的质量：，则长方体A的密度：；A完全离开水面后，滑轮组的机械效率：，则通过动滑轮吊起物体的绳子段数：
（2）由图乙可知，长方体A从即将露出水面到全部露出水面所用时间t=20s，由可得，A的高度：，长方体A的底面积：则长方体A放在水平地面上对地面的压强：
（3）长方体A完全离开水面后，绳端移动的速度：，在上升过程中F的功率：．
答：（1）2×104N；1×104N；2×103kg/m3；4；
（2）把长方体A按图甲中的摆放方式放在岸边的水平地面上，它对地面的压强为4×104Pa；
（3）长方体A完全离开水面后，在上升过程中F的功率为2.5×103W．
本题考查了称重法求浮力公式、阿基米德原理、重力公式、密度公式、机械效率公式、速度公式、压强公式、功率公式的应用，关键会选择合适的计算公式和从图中获取有用的信息，此题有一定的拔高难度．
26、增大压强 刀把上的花纹，可以增大手与刀把接触面的粗糙程度，从而增大摩擦 两个相同的杯子，天平 下沉那一边，烧杯里装的是盐水 弹簧测力计、物体 用弹簧测力计拉着物体分别浸没在盐水和水中，比较测力计的示数，示数小的，受到的浮力大，是盐水
【解析】
（1）①小明发现妈妈切肉前总是先磨刀，是为了在压力一定时，使刀刃更薄，减小受力面积，增大压强；
②现象或厨具名称：刀把上的花纹，可以增大手与刀把接触面的粗糙程度，从而增大摩擦．
（2）方法一：用两个相同的杯子装相同体积的盐水和水，分别放在天平的两个托盘中，那一边下沉，说明那边是盐水；
方法二：用一个弹簧测力计下面挂一个小石块，使小石块全部浸没在盐水和水中，比较弹簧测力计的示数，示数较小的，说明浮力较大，即为盐水．
27、B 电磁感应 风 电 80 6 14.4 700 7.98
【解析】
（1）能够源源不断的从自然界得到的能源叫可再生能源；短期内不能从自然界得到补充的能源叫不可再生能源；
（2）发电机是根据电磁感应原理制成的，判断其能量转化；
（3）根据电池板吸收的太阳能的功率，计算电池板的输出功率；
（4）根据发电机的输出功率P与风速v的三次方成正比计算风速；
（5）根据输出功率和额定电压，计算正常输出的电流，根据使用时放电至余留20%停止电能输出，计算放电量，最后根据电流定义式计算放电时间；
（6）知道路灯的额定电压和额定功率，计算总功率，再利用W=Pt计算一天消耗的电能；由一个月按30天计算，计算一个月用电，再根据煤电转换关系求需要煤的质量即可．
【详解】
（1）能够源源不断的从自然界得到的能源叫可再生能源，故太阳能、风能属于可再生能源，故选B；
（2）风力发电机是利用风力发电，即将机械能（风能）转化为电能，所以，风力发电机的原理是电磁感应；
（3）根据题意知道，太阳光照射到电池板表面处每平方米的功率为1000W，所以，电池板吸收的太阳能的功率是：P=1000W/m2 ×0.5m2 =500W，
则太阳能电池板的输出功率是：P′=16%×500W=80W；
（4）根据题意知道，风力发电机的输出功率P与风速v的三次方成正比，即，
由此可知，风速是：
（5）由P=UI知道，输出功率为100W时，电路的电流是：，根据短文知道，使用时放电至余留20%停止电能输出，即放电量是，由知道，放电的时间，即持续供电的时间不能超过是：；
（6）根据题意知道，路灯总功率是：P=70W×1000=70kW，
所以，一天消耗的电能是：W=Pt=70kW×10h=700kW•h；
即一个月消耗的电能是：W总 =700kW•h×30=21000kW•h，
又因为煤电转换关系是：β＝380g/kW•h
所以需要的煤的质量是：
本题是一道电学、热学综合题，解题的关键是灵活运用所学知识，有一定难度．
物理量
常用单位
A
压强
帕斯卡（pa）；牛顿/平方米（N/m2）：牛顿/平方厘米（N/cm2）
B
速度
光年；米/秒（m/s）；千米/小时（km/h）
C
功率
瓦特（W）；千瓦（kW）；千瓦时（kW·h）
D
电能
焦耳/秒（J/s）：焦耳（J）：千焦（kJ）
加热时间/min
0
2
4
6
8
温度/℃
煤油
20
22
24
26
28
水
20
21
22
23
24
选用的器材
现象与结论
方法一
_____
_____
方法二
_____
_____
风力发电机
太阳能电池板
蓄电池
最小启动风速
1.0m/s
电池板的面积
0.5m2
蓄电池容量
150mA•h
最小充电风速
2.0m/s
光电转化效率
16%
额定电压
12V
最大限制风速
12.0m/s
最大输出功率
400W
