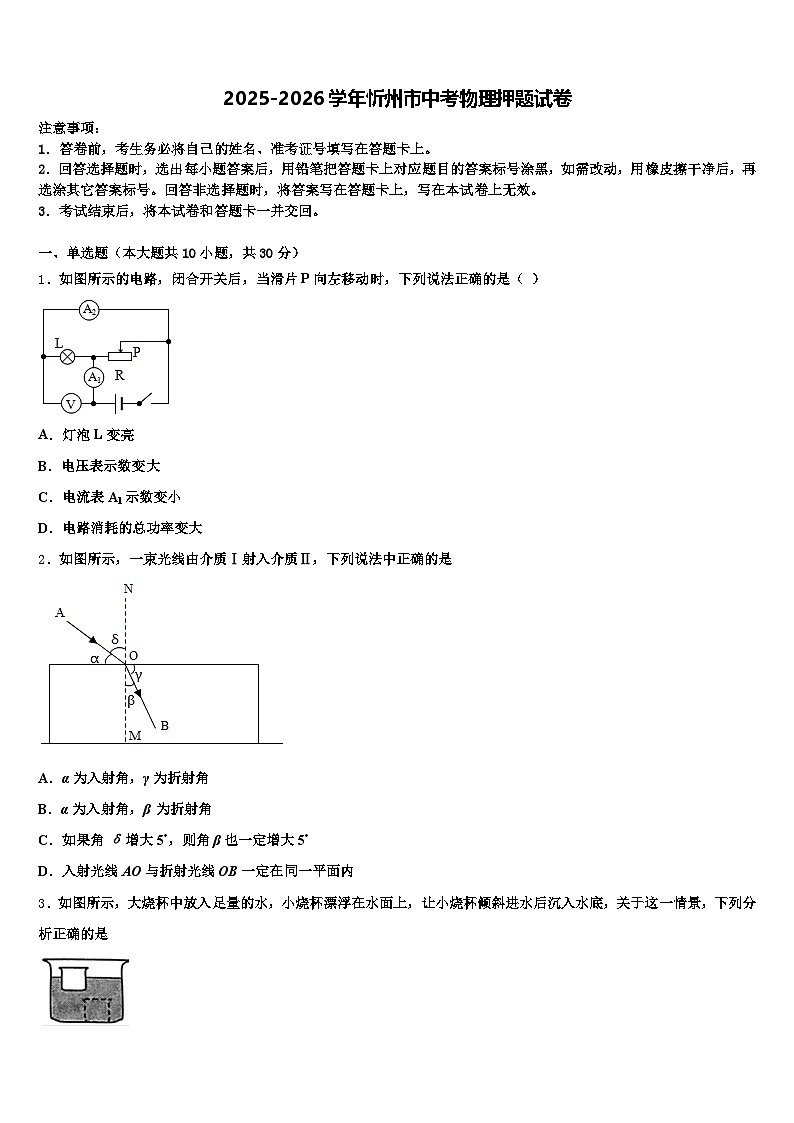

2025-2026学年忻州市中考物理押题试卷（含答案解析）

这是一份2025-2026学年忻州市中考物理押题试卷（含答案解析），共18页。试卷主要包含了关于电磁波，下列说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变大
C．电流表A1示数变小
D．电路消耗的总功率变大
2．如图所示，一束光线由介质Ⅰ射入介质Ⅱ，下列说法中正确的是
A．α为入射角，γ为折射角
B．α为入射角，β 为折射角
C．如果角δ增大5°，则角β也一定增大5°
D．入射光线AO与折射光线OB一定在同一平面内

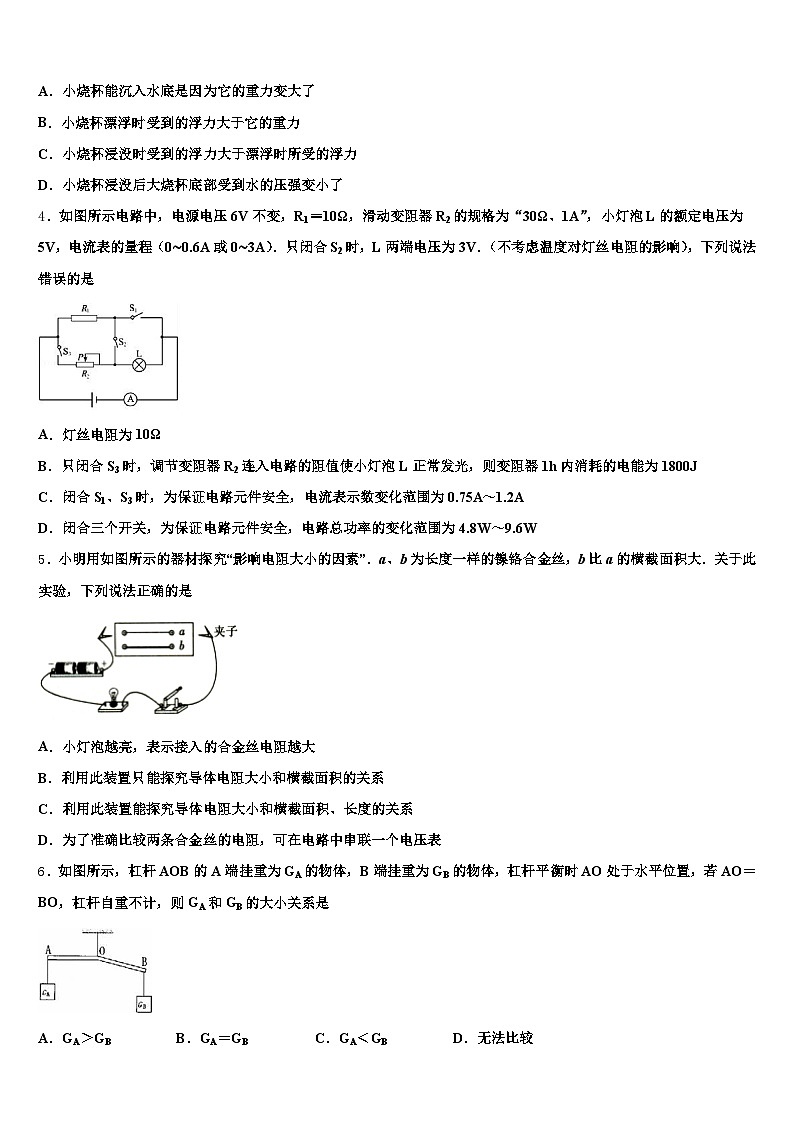

3．如图所示，大烧杯中放入足量的水，小烧杯漂浮在水面上，让小烧杯倾斜进水后沉入水底，关于这一情景，下列分析正确的是
A．小烧杯能沉入水底是因为它的重力变大了
B．小烧杯漂浮时受到的浮力大于它的重力
C．小烧杯浸没时受到的浮力大于漂浮时所受的浮力
D．小烧杯浸没后大烧杯底部受到水的压强变小了
4．如图所示电路中，电源电压6V不变，R1＝10Ω，滑动变阻器R2的规格为“30Ω、1A”，小灯泡L的额定电压为5V，电流表的量程（0∼0.6A或0∼3A）．只闭合S2时，L两端电压为3V．（不考虑温度对灯丝电阻的影响），下列说法错误的是
A．灯丝电阻为10Ω
B．只闭合S3时，调节变阻器R2连入电路的阻值使小灯泡L正常发光，则变阻器1h内消耗的电能为1800J
C．闭合S1、S3时，为保证电路元件安全，电流表示数变化范围为0.75A～1.2A
D．闭合三个开关，为保证电路元件安全，电路总功率的变化范围为4.8W～9.6W
5．小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
6．如图所示，杠杆AOB的A端挂重为GA的物体，B端挂重为GB的物体，杠杆平衡时AO处于水平位置，若AO＝BO，杠杆自重不计，则GA和GB的大小关系是
A．GA＞GBB．GA＝GBC．GA＜GBD．无法比较

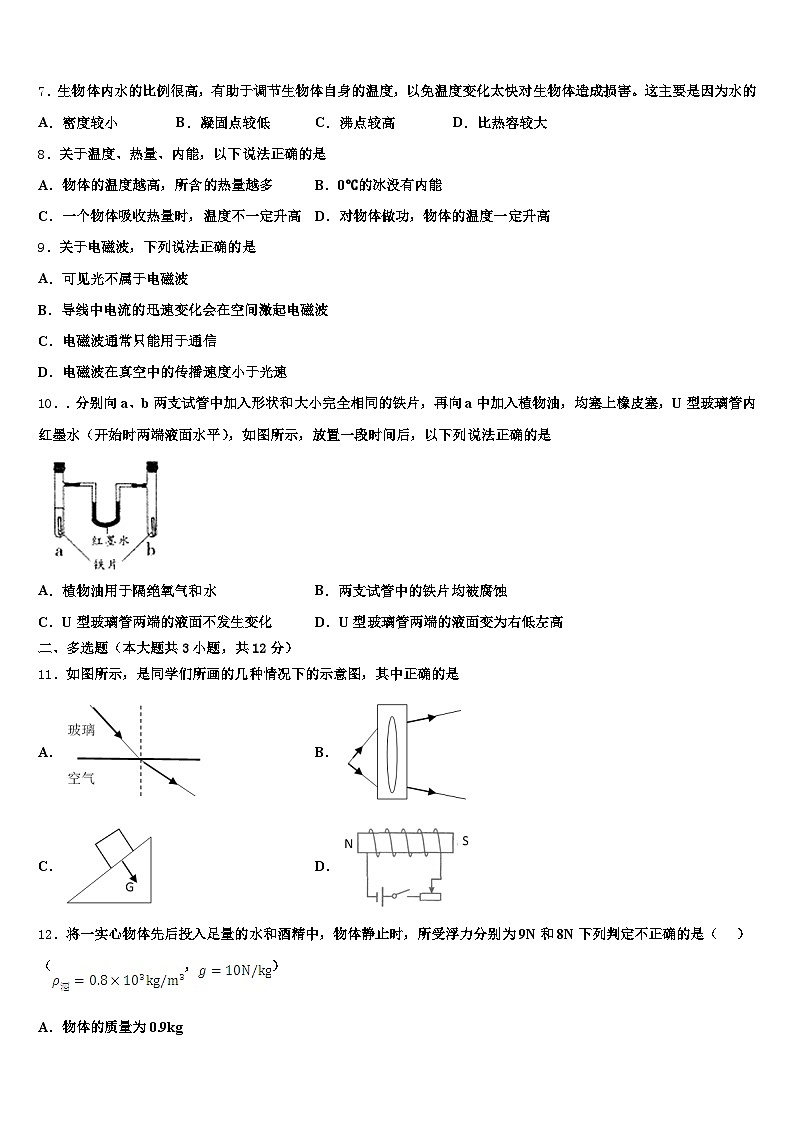

7．生物体内水的比例很高，有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害。这主要是因为水的
A．密度较小B．凝固点较低C．沸点较高D．比热容较大
8．关于温度、热量、内能，以下说法正确的是
A．物体的温度越高，所含的热量越多 B．0℃的冰没有内能
C．一个物体吸收热量时，温度不一定升高 D．对物体做功，物体的温度一定升高
9．关于电磁波，下列说法正确的是
A．可见光不属于电磁波
B．导线中电流的迅速变化会在空间激起电磁波
C．电磁波通常只能用于通信
D．电磁波在真空中的传播速度小于光速
10．. 分别向a、b两支试管中加入形状和大小完全相同的铁片，再向a中加入植物油，均塞上橡皮塞，U型玻璃管内红墨水（开始时两端液面水平），如图所示，放置一段时间后，以下列说法正确的是
A．植物油用于隔绝氧气和水B．两支试管中的铁片均被腐蚀
C．U型玻璃管两端的液面不发生变化D．U型玻璃管两端的液面变为右低左高
二、多选题（本大题共3小题，共12分）
11．如图所示，是同学们所画的几种情况下的示意图，其中正确的是
A．B．
C．D．
12．将一实心物体先后投入足量的水和酒精中，物体静止时，所受浮力分别为9N和8N下列判定不正确的是（ ）（，）
A．物体的质量为0.9kg
B．物体的质量为0.8kg
C．物体的密度为
D．物体的密度为
13．两个薄壁圆柱形容器甲、乙放在水平桌面上，分别盛有不同的液体A、B，甲、乙的底面积之比S甲：S乙=2：1，液面的高度之比hA：hB=3：2，液体对两个容器底部的压力大小相等。现将完全相同的两个小球分别放入A、B两液体中，液体未溢出，静止时，液体A中的小球悬浮，则下列说法中正确的是
A．静止时，液体B中的小球沉底
B．静止时，液体B中的小球漂浮
C．甲、乙两容器底部受到液体的压强之比2：1
D．甲、乙两容器底部受到液体的压强之比1：2
三、填空题（本大题共5小题，共10分）
14．小明去商场购物，自动扶梯将他从一楼匀速送上二楼，在这个过程中，小明的动能_____，机械能_____。（选填“增大”“减小”或“不变”）
15．如图所示，斜面长S=10m，高h=4m．用沿斜面方向的推力F，将一个重为150N的物体由斜面底端A匀速推到顶端B．运动过程中物体克服摩擦力做了200J的功．求：
运动过程中克服物体的重力做的功W=_____J；斜面的机械效率η=_____；推力F的大小F=_____N．
16．LED灯有节能、环保等特点．某LED灯的额定电压是220V，额定功率为4.4W，该灯正常发光时通过的电流是____mA，“220V 4.4W”LED灯与“220V 40W”普通白炽灯亮度相同，若白炽灯正常发光的效率为10%，则LED灯正常发光时效率为____%．（保留一位小数）
17．底面积相同、形状不同的三个容器．倒入质量相同、密度不同的三种液体甲、乙、丙后，液面高度相同，如图所示，密度最大的是________中的液体；三容器中底部所受液体压强的大小关系是p甲________p乙________p丙．
18．近期流行的“自拍神器”给旅行者自拍带来方便，如图所示。与直接拿手机自拍相比，利用自拍杆可以_____物距，减小人像的大小，从而_____取景范围，取得更好的拍摄效果（均选填“增大”或“减小”）．在使用时它是一个_____杠杆。
四、计算题（本大题共3小题，共29分）
19．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变．当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A．求：
电源电压为多少？R2的阻值为多少？S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？
20．电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）．
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20）A；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
21．赵磊和家人在郊外野餐，用木炭烧水。锅内装有5kg水，把水从18℃加热至98℃，已知水的比热容为4.2×103J/（kg•℃）。在这个过程中用掉500g的木炭，已知木炭的热值3.36×107J/kg。求：在这个过程中水吸收的热量；在这个过程中木炭放出的热量；烧水的效率。
五、作图题（本大题共2小题，共4分）
22．如图所示，利用动滑轮来提升一个物体，拉力F竖直向上．动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L．
（__________）
23．在图中将电源、电流表、电压表三个元件符号正确填进电路的空缺处．要求电键闭合后；①电流方向如图所示；②移动滑动变阻器的滑片小灯变亮时，电压表的示数变小．
六、实验探究题（本大题共3小题，共15分）
24．在探究“电流与电阻的关系”的实验中，所选定值电阻的阻值为分别为R1＝5Ω，R2＝10Ω，R3＝20Ω滑动变阻器的规格为“20Ω 1A”．
请在图中的虚线框内画出滑动变阻器的电路符号，并用笔划线代替导线，将图所示的实物电路连接完整．连好电路后，按下列步骤进行实验：
①将R1接入电路，调节滑动变阻器，使电压表的示数为1.5V，记下电流表的示数I1．
②用R2替换R1接入电路，接下来的操作是：_____．
③用R3替换R2接入电路，重复上述操作．请将表格中的数据填写完整．
（4）本实验的结论是：_____．
25．如图甲所示是小华探究“水沸腾特点”的实验装置．
（1）图甲所示，小华的操作错误的是_____．
（2）小华纠正错误后继续实验，某时刻温度计的示数如图乙所示，其示数是_____℃．
（3）为了便于观察现象和缩短加热时间，应选用适量_____℃（选填“20”、“40”或“80”）的水．水沸腾后，此时若取走酒精灯，沸腾的水_____（选填“会”或“不会”）立即停止沸腾．
（4）熄灭酒精灯时，不能吹灭，最好盖上_____次（选填“1”或“2”）灯盖，否则下次使用时，可能会发生打不开灯盖的现象．
26．在小明“测量小灯泡的电功率”的实验中，有如下器材：电源为两节新的干电池，小灯泡额定电压为2.5Ⅴ，阻值约为10Ω，滑动变阻器上标有“20Ω1A”字样．
（1）请你在图甲中用笔画线代替导线帮助小明完成电路连接（要求导线不得交叉）；
（______）
（2）连接电路时，小明应让开关处于_____状态，滑动变阻器的滑片置于_____端（填“A”或“B”）；
（3）电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是小灯泡处_____（选填“短路”或“断路”）；
（4）排除故障后，闭合开关，调节滑动变阻器，使小灯泡正常发光，电流表示数如图乙所示，此时通过小灯泡的电流是_____A，则小灯泡的额定功率是_____W；
（5）请你判断：小明能否求小灯泡在2V、2.5V和3V时对应的电功率的平均值，_____（选填“能”或“不能”），原因是_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
由图可知电压表测电源电压，滑动滑片时电压表示数不变，B错；电流表A1测干路电流，当滑片左移时，滑动变阻器阻值变小，又滑动变阻器和灯泡并联，所以电路总电阻变小，则干路电流变大，即A1示数变大，C错；由P=UI可知总功率变大，D对；灯泡并联在电源两端，由可知灯泡消耗功率不变，其亮度不变，A错．故选D .
点睛：对于动态电路分析，关键点是分析清楚电路连接情况，各电表测量的物理量．
2、D
【解析】
AB、入射光线与法线的夹角叫做入射角；折射光线与法线的夹角叫做折射角，由图可知，δ为入射角，β 为折射角，故AB错误；
C、因为一束光线由介质Ⅰ射入介质Ⅱ，折射角小于入射角，所以如果角δ增大5°，则角β也增大，但增大的度数小于5°，故C错误；
D、由图可知，入射光线是AO，折射光线为OB，折射光线、法线、入射光线在同一平面内，故D正确．
3、D
【解析】
A.因为小烧杯的质量不变，所以小烧杯受到的重力不变，故A选项错误；
B.小烧杯漂浮时受到的浮力等于它的重力，故B选项错误；
C.因为小烧杯浸没时受到的浮力小于重力，而小烧杯漂浮时受到的浮力等于重力，所以小烧杯浸没时受到的浮力小于漂浮时所受到的浮力，故C选项错误；
D.因为小烧杯浸没后小烧杯受到的浮力变小，所以小烧杯排开水的体积变小，所以小烧杯浸没后，水面下降，所以根据液体压强公式可知，小烧杯浸没后大烧杯底部受到水的压强变小了，故D选项正确。
4、C
【解析】
（1）只闭合S2时，灯泡L与R1串联，电流表测电路中的电流，根据串联电路的电压特点求出灯泡L两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出灯丝的电阻；
（2）只闭合S3时，灯泡L与R2串联，根据串联电路的电压特点求出灯泡正常发光时滑动变阻器两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，利用W=UIt求出变阻器1h内消耗的电能；
（3）闭合S1、S3时，灯泡L与R2串联后再与R1并联，电流表测干路电流，根据并联电路的电压特点和欧姆定律求出通过R1的电流，当灯泡正常发光时，灯泡所在支路的电流最大，根据并联电路的电流特点求出干路电流表的示数最大，当滑动变阻器接入电路中的电阻最大时，灯泡所在支路的电流最小，干路电流表的示数最小，根据欧姆定律求出灯泡所在支路的最小电流，利用并联电路的电流特点求出干路电流表的最小示数，然后得出电流表示数变化范围；
（4）闭合三个开关时，R1与R2并联，电流表测干路电流，根据滑动变阻器的铭牌可知通过滑动变阻器的最大电流，然后求出干路的最大电流，利用P=UI求出电路的最大总功率；当滑动变阻器接入电路中的电阻最大时干路电流最小，根据并联电路的电压特点和欧姆定律求出通过滑动变阻器的最小电流，然后求出干路的最小电流，利用P=UI求出电路的最小总功率．
【详解】
（1）只闭合S2时，灯泡L与R1串联，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，灯泡L两端的电压：UL=U-U1=6V-3V=3V，因串联电路中各处的电流相等，所以电路中的电流：，即，灯丝电阻RL=10Ω，故A正确，不符合题意；
（2）只闭合S3时，灯泡L与R2串联，且灯泡正常发光其两端的电压为5V，则滑动变阻器两端的电压：U2=U-UL额=6V-5V=1V，此时电路中的电流：，变阻器1h内消耗的电能：W2=U2I′t=1V×0.5A×3600s=1800J，故B正确，不符合题意；
（3）闭合S1、S3时，灯泡L与R2串联后再与R1并联，电流表测干路电流，并联电路中各支路两端的电压相等，通过R1的电流：，
当灯泡正常发光时，灯泡所在支路的电流0.5A最大，干路电流表的示数最大，因并联电路中干路电流等于各支路电流之和，所以，干路电流表的最大示数：I大=I1+IL=0.6A+0.5A=1.1A，当滑动变阻器接入电路中的电阻最大时，灯泡所在支路的电流最小，干路电流表的示数最小，串联电路中总电阻等于各分电阻之和，灯泡所在支路的最小电流：，干路电流表的最小示数：I小=I1+IL′=0.6A+0.15A=0.75A，为保证电路元件安全，电流表示数变化范围为0.75A～1.1A，故C错误，符合题意；
（4）闭合三个开关时，R1与R2并联，电流表测干路电流，由滑动变阻器的铭牌可知，通过滑动变阻器的最大电流为1A，则干路的最大电流：I大′=I1+I2大=0.6A+1A=1.6A，电路的最大总功率：P大=UI大′=6V×1.6A=9.6W，当滑动变阻器接入电路中的电阻最大时干路电流最小，则通过滑动变阻器的最小电流：，干路的最小电流：I小′=I1+I2=0.6A+0.2A=0.8A，电路的最小总功率：P小=UI小′=6V×0.8A=4.8W，所以，电路总功率的变化范围为4.8W～9.6W，故D正确，不符合题意．
故选C．
5、C
【解析】
A．小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B．利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；
C．利用此装置能探究导体电阻大小和横截面积、长度的关系，正确；
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．
6、C
【解析】
根据题意，杠杆平衡时AO处于水平位置，如图所示，得GA×L1=GB×L2；由于OA=OB，所以L1＞L2；所以GA＜GB，故选C.
解决本题的关键是会根据杠杆的平衡条件进行判定
7、D
【解析】
因为水的比热容比较大，在吸收或放出相同的热量时，水的温度变化小，因此生物体内水的比例很高，有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害。故D正确。
8、C
【解析】
A．内能是状态量，而热量是过程量，物体温度越高，内能越大，不能说含有热量，A错；
B．一切物体在任何温度下的物体都具有内能，B错；
C．当晶体熔化时，吸收热量，但温度不变，C正确；
D．对物体做功时，同时物体也可能放出热量，故温度可能不变，不一定升高，D错．
9、B
【解析】
A、可见光是一种电磁波，故A错误；
B、迅速变化的电流周围会产生电磁波，故B正确；
C、电磁波不只用来通信，还可以传递能量，例如微波炉就是利用了电磁波传递能量，故C错误；
D、电磁波在真空中的传播速度为3×108 m/s，等于光速，故D错误。
10、A
【解析】
1
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A．光线由玻璃进入空气时，折射角大于入射角，故A正确；
B．如图由一点发出的光线，经过凸透镜的折射后，相比入射光线会聚了，故正确；
C．重力的方向始终竖直向下，故图中重力的画法错误；
D．根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即左端为N极，右端为S极，D正确．
12、BD
【解析】
根据题中“将一实心物体先后投入足量的水和酒精中，物体静止时，所受浮力分别为9N和8N，下列判定不正确的是（ ）”可知，本题考查学生对阿基米德原理、物体的浮沉条件的掌握和运用，确定物体在水中和酒精中所处的状态是本题的关键。分三种情况分析：
①物体的密度大于或等于水的密度，物体浸没在水中、酒精中；
②物体的密度小于水的密度、大于等于酒精的密度，这样物体在水中漂浮、浸没在在酒精中；
③物体的密度小于酒精的密度，这样物体在水中、酒精中都漂浮；
确定物体在水中和酒精中所处的状态，进而求出物体的质量和体积，再利用密度公式求物体的密度。
【详解】
假设ρ物≥ρ水，物体浸没在水中、酒精中，排开水和酒精的体积都是物体的体积V，
物体受到水的浮力：，
物体受到酒精的浮力： ，
，
而实际上物体在水中、酒精中受到的浮力不符合题意，假设不成立；
假设ρ物＜ρ酒精，物体在水中、酒精中都漂浮，物体受到水的、酒精的浮力相等，等于物体重，而实际上物体在水中、酒精中受到的浮力，不符合题意，假设不成立；
物体的密度只能是：ρ酒精≤ρ物体＜ρ水，物体漂浮在水中、浸没在酒精中，排开酒精的体积是物体的体积V，
物体受到水的浮力：F水＝G物＝9N，
，故A正确，B错误。
物体受到酒精的浮力：
F酒精＝ρ酒精Vg＝8N，
物体的体积：，
物体的密度：
故C正确，D错误。
13、BD
【解析】
AB．甲、乙两个容器都是柱状容器，液体对容器底部的压力等于液体的重力，由于液体对两个容器底部的压力大小相等，所以可知A、B两种液体的重力、质量也相等，A液体的体积大于B液体的体积，根据ρ=得到ρA＜ρB，根据物体的浮沉条件得：小球在A液体中悬浮，ρ球=ρA，两个完全相同的小球重力相同，所以，小球放入B液体中，ρ球＜ρB，小球在B液体中漂浮，故B正确，A错误；
CD．A液体对容器甲底部的压力与B液体对容器乙底部的压力相等，F甲=F乙，而S甲:S乙=2:1，根据压强公式可得：甲、乙两容器底部受到液体的压强之比为：，故D正确，C错误。
三、填空题（本大题共5小题，共10分）
14、不变增大
【解析】
小明在扶梯匀速上升的过程中，质量不变，速度不变，动能不变，高度增加，重力势能增大，故机械能增大。
15、600 75% 80
【解析】
克服重力做功：600J；机械效率：75%；推力做功,F=80N.
16、20 90.9
【解析】
由P=UI知道，节能灯的额定电流是： =0.02A=20mA；设两种灯泡正常发光的时间为t，由 知道，LED消耗的电能是：W1 =P1 t=0.0044kW•t，白炽灯消耗的电能 是：W2=P2 t= 0.04kW•t，在达到相同亮度的条件下，由于白炽灯正常发光的效率为10%，所以 ，即Pt=P2t10%，LED灯正常发光时效率是：90.9%。
17、丙； ＜；＜
【解析】
试题分析：∵液体深度h、容器底面积S相同，∴液体体积：v甲＞v乙＞v丙，∵三种液体质量相等，∴ρ甲＜ρ乙＜ρ丙，又∵p=ρgh，h相同，∴容器底部受到的液体压强：p甲＜p乙＜p丙．
考点：液体的压强的计算；密度公式的应用
18、增大 增大 费力
【解析】
根据凸透镜成实像时，物距越大，像距越小，像越小，可知“自拍神器”与直接拿手机自拍相比，自拍杆可以增大物距，减小像的大小，增大取景范围；手机拍照杆在使用的过程中，动力臂小于阻力臂，属于费力杠杆。
四、计算题（本大题共3小题，共29分）
19、（1）9V；（2）30Ω；（3）3.6V；
【解析】
（1）当S1、S2断开，S3闭合时，R2断路，由欧姆定律可得出电源电压；
（2）当S1断开，S2、S3闭合时，R1、R2并联，则由并联电路的电流规律可得出流过R2的电流，则由欧姆定律可得出R2的阻值；
（3）S2、S3断开，S1闭合时，两电阻串联，由欧姆定律可得出电路中电流，则再由欧姆定律可得出R1两端的电压。
【详解】
解：（1）当S1、S2断开，S3闭合时，R2断路，I1=0.45A，
则由欧姆定律可得到电源电压：
U=I1R1=0.45A×20Ω=9V；
（2）当S1断开，S2、S3闭合时，R1、R2并联，R2的电流：
I2=I-I1=0.75A-0.45A=0.3A；
R2==30Ω；
（3）当S2、S3断开，S1闭合时，R1、R2串联，电路电流：
I=I1=I2=；
R1的两端的电压：
U1=I1R1=×20Ω=3.6V；
答：（1）电源电压为9V；
（2）R2的阻值为30Ω；
（3）R1两端的电压约为3.6V。
20、（1）4A（2）1100Ω（3）800W
【解析】
（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）分析S、S0闭合和S闭合、S0断开时的电路组成、电阻大小关系，据P＝可知，什么情况为保温档，再利用P＝求R2的阻值；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝求电饭锅此时的实际加热功率．
【详解】
（1）由题知，电饭锅正常工作时，在加热状态下功率P＝880W，由P＝UI可得总电流：I＝＝4A；（2）当S、S0闭合时，R1和R2并联，当S闭合、S0断开时，电路中只有R2，因并联电路总电阻小于支路电阻，因此当S闭合、S0断开时，电路总电阻较大；由P＝可知，此时电功率较小，为保温档；P保温＝44W，由P＝可得：R2＝＝1100Ω；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘转3000r，则电能表转盘转200r消耗的电能：W＝kW•h＝kW•h，电饭锅此时的实际加热功率：P实＝＝0.8kW＝800W．
21、（1）1.68×106J （2）1.68×107J （3）10%
【解析】
（1）水吸收的热量Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×5kg×(98℃−18℃)=1.68×106J，
（2）木炭完全燃烧放出的热量Q放=qm=3.36×107J/kg×0.5kg=1.68×107J；
（3）烧水的效率η=×100%=×100%=10%。
五、作图题（本大题共2小题，共4分）
22、
【解析】
力臂是从支点到力的作用线的距离，动滑轮是动支点，支点是绳与滑轮接触点如图O点，力臂是从O点到力F作用线的距离L．
23、
【解析】
试题分析：根据电压表应与被测用电器并联，电流表应与用电器串联，再结合移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小可判断电压表的位置．
解：读图可知，左右两个位置分别与灯泡和变阻器串联，所以不可能是电压表，则电压表应在中间的位置．
根据移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小，说明电压表测的滑动变阻器两端的电压，则右侧的位置应该是电源，左侧的位置应该是电流表．且电源的正极朝下．如下图所示：
【点评】明确电流表、电压表、电源的连接要求，并特别注意小灯L变亮时，电压表的示数变小这一条件，是正确判断的关键．
六、实验探究题（本大题共3小题，共15分）
24、 移动滑动变阻器的滑片使电压表的示数仍然为1.5V，记下电流表的示数I2； 0.15 0.075 电压一定时，导体中的电流跟导体的电阻成反比
【解析】
（1）把滑动变阻器的符号画在电路中，如下图所示：
一节干电池的电压为1.5V，两节干电池串联时电源的电压为3V，当电路中的阻值最小为5Ω时，电路中的电流最大I＝＝0.6A，故电流表的量程为0～0.6A，滑动变阻器按“一上一下”的原则串联在电路中，如下图所示：
（2）该实验需要控制定值电阻两端的电压一定，所以，当用R2替换R1接入电路时，接下来他应该进行的操作是：移动滑动变阻器的滑片使电压表的示数仍然为1.5V，记下电流表的示数I2；
（3）实验中电压表的示数U＝1.5V，则通过R2和R3的电流分别为：I2＝＝0.15A，I3＝＝0.075A，
表格数据如下所示：
（4）由表格可知实验结论为：电压一定时，导体中的电流跟导体的电阻成反比．
25、温度计的玻璃泡接触了烧杯的底部9540不会2
【解析】
（1）由图知，温度计的玻璃泡接触了烧杯的底部，会导致测量结果偏高；
（2）温度计的分度值是1℃，此时是零上，液柱上表面对准了90℃上面第5个小格处，读作95℃；
（3）为便于观察实验现象和缩短实验时间，可以适当提高初温，应选用适量40℃；
撤去酒精灯停止加热，由于水暂时能够从烧杯底继续吸热，所以不会立即停止沸腾．
（4）第一次盖灭火焰，灯帽内有剩余的热空气，如果不再盖二次的话，帽内的热空气冷却后压强减小，在外界大气压的作用下，下次再使用时不容易拔下来．
26、断开B小灯泡处断路不能小灯泡的功率与其两端的电压有关，不同电压下，小灯泡的实际功率不同
【解析】
(1)电路图如图示．
（2）为保护电路，连接电路时，小明应让开关处于断开状态，滑动变阻器的滑片置于最大值即B端； (3)电流表无示数，说明电路断路；小灯泡不亮，电压表有示数，说明电路故障可能是小灯泡处断路．(4)电流表量程是0.6A，最小分度值是0.02A，由图可知电流表示数是0.28A.灯泡的额定电压U＝2.5V，则灯泡的额定功率P＝UI＝2.5V×0.28A＝0.7W.(5)小灯泡的功率与其两端的电压有关，不同电压下，小灯泡的实际功率不同，因此不能求平均值．
（1）连接电路时要注意滑动变阻器的连接，接线柱要用一上一下．（2）为保护电路，连接电路时，小明应让开关处于断开状态，滑动变阻器的滑片置于最大值处；（3）电流表无示数，说明电路断路；小灯泡不亮，电压表有示数，说明断路位置在小灯泡处．（4）对电流表读数，先确定电流表的量程，最小分度值，然后再根据图示读数．已知额定电压U，根据公式P＝UI求出灯泡的额定功率．（5）测量性实验为了减小误差或者寻找规律进行多次测量，如果物理量是个恒量，多次测量求平均值可以减小实验误差；如果不是测量具体的物理量，而是寻找规律也采取多次测量，寻找普遍性．
额定电压
220V
频率
50Hz
额定功率
加热
880W
保温
44W
次数
R/Ω
I/A
1
5
0.3
2
10
____
3
20
____
次数
R/Ω
I/A
1
5
0.3
2
10
0.15
3
20
0.075
