2026年山西省运城市中考物理押题试卷（含答案解析）

这是一份2026年山西省运城市中考物理押题试卷（含答案解析），共19页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．两辆汽车A、B在平直路面上运动时的s﹣t图象如图甲所示，初始时运动方向如图乙所示，由图甲可知在0～t1时间内，两车速度vA_____vB(填“＞”、“＜”或“＝” )，在t2～t3时间内，若以A车为参照物，B车向____(填“东”或“西” )运动。
2．如图所示，一块长为L，质量分布均匀的木板A放在水平桌面上，在板的右端施一水平力F使板A向右运动，直到右端匀速缓慢地离开桌边L/3，在木板A移动过程中，说法错误的是
A．A对桌面的压力一直不变
B．A受到的摩擦力一直不变
C．桌子的重力和地面对桌子的支持力是一对平衡力
D．拉力F大小一直不变
3．下列对多次实验的目的描述中不正确的是（ ）
A．用刻度尺测某物体长度时多次实验，是为了取平均值减小误差
B．在“探究杠杆的平衡条件”时多次实验，是为了避免偶然性得出普遍规律
C．用伏安法测小灯泡的电阻时多次实验，是为了取平均值减小误差
D．探究“阻力对物体运动的影响”时多次实验，是为了推理出运动不需要力维持
4．关于磁场和磁感线，下列说法正确的是（ ）
A．只有磁铁周围才有磁场
B．磁感线是由铁屑组成的
C．磁体周围的磁感线都是从磁体北极出来回到南极
D．磁场中某点小磁针静止时，南极的指向就是该点磁场的方向
5．体育测试中，小明立定跳远的运动轨迹如图所示，他在上升过程中（）
A．动能减小B．动能增大C．重力势能减小D．重力势能不变
6．如图是“探究电磁铁磁性强弱的影响因素”的实验装置，闭合开关后，则下列说法错误的是
A．甲电磁铁的磁性比乙强
B．向左移动滑片P，发现甲、乙吸引大头针的数量均变多
C．本实验过程中运用了控制变量法和转换法
D．乙电磁铁的上端为N极
7．如图是用小锤敲击同一音叉时，示波器在相同时间内截取的两列声波图，一次重敲，一次轻敲，下列说法正确的是
A．重敲时音调高，甲图是重敲时的声波图
B．轻敲时响度大，两次敲击音色相同
C．甲的响度比乙的大，甲的音调也比乙的高
D．两次音调、音色都相同，乙图是轻敲时声波图
二、填空题（本大题7小题，共21分）
8．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的_______立的像。凸透镜焦距范围是______________。
9．小夏在研究口琴的发声原理时，拆掉了口琴外壳，发现在气孔边分布着长短、厚薄都不同的一排铜片（如图所示）．吹口琴时，在气流的冲击下，铜片_____，发出声音。对不同气孔吹气，改变了声音的_____。

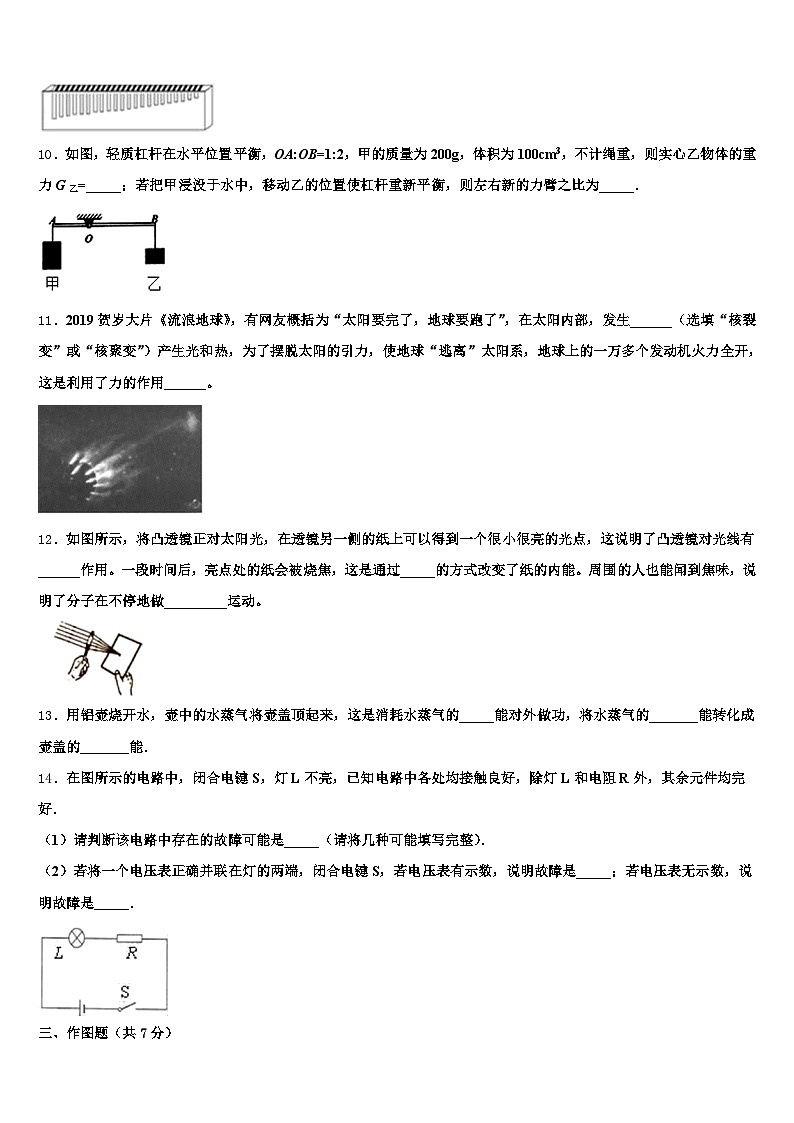

10．如图，轻质杠杆在水平位置平衡，OA:OB=1:2，甲的质量为200g，体积为100cm3，不计绳重，则实心乙物体的重力G乙=_____；若把甲浸没于水中，移动乙的位置使杠杆重新平衡，则左右新的力臂之比为_____．
11．2019贺岁大片《流浪地球》，有网友概括为“太阳要完了，地球要跑了”，在太阳内部，发生______（选填“核裂变”或“核聚变”）产生光和热，为了摆脱太阳的引力，使地球“逃离”太阳系，地球上的一万多个发动机火力全开，这是利用了力的作用______。
12．如图所示，将凸透镜正对太阳光，在透镜另一侧的纸上可以得到一个很小很亮的光点，这说明了凸透镜对光线有______作用。一段时间后，亮点处的纸会被烧焦，这是通过_____的方式改变了纸的内能。周围的人也能闻到焦味，说明了分子在不停地做_________运动。
13．用铝壶烧开水，壶中的水蒸气将壶盖顶起来，这是消耗水蒸气的_____能对外做功，将水蒸气的_______能转化成壶盖的_______能．
14．在图所示的电路中，闭合电键S，灯L不亮，已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好．
（1）请判断该电路中存在的故障可能是_____（请将几种可能填写完整）．
（2）若将一个电压表正确并联在灯的两端，闭合电键S，若电压表有示数，说明故障是_____；若电压表无示数，说明故障是_____．
三、作图题（共7分）
15．利用图中的滑轮组，用 210N 向下的拉力将重为 800N 的物体匀速提升到高处请画出符合要求的滑轮组绳子的绕法．
16．如图所示的杠杆，请画出动力F1的力臂L1和阻力F1的力臂L1．
（______________）
17．在老师的指导下，小刚和小红通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮．小刚的实验结论是“220V 60W”灯泡更亮，小红却得出了与小刚相反的结论．他们是怎样把两个灯泡接在照明电路中的？请完成虚线框内的电路连接．
四、实验题（本大题共5小题，共20分）
18．某班同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为，电阻约为。实验室有如下器材：电源（电压为）、电流表（）、电压表（）、开关各一个，导线若干，滑动变阻器三只：、、同学们设计的电路如图所示：
电压表应选用_____挡，滑动变阻器应选用_____（选填“”、“”、“”）请用笔画线代替导线，根据甲图将图乙的实物电路连接完成。实验电路接好后，合上开关时，部分同学发现电路出现故障，主要有下表所列的两种情况，请根据现象和检测结果指出故障的可能原因：
（4）下表为某小组的实验记录分析表：
老师认为该小组数据处理过程有误，你认为错误之处是： _____，小灯泡额定功率正确测量结果是_____.
19．如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气．
实验中，要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中_____．甲装置可探究电流产生的热量与_____的关系，通电一段时间后，_____（填“左”或“右”）侧容器中U形管中液面的高度差大．乙装置中的电阻R3的作用主要是_____．如果乙装置中R3发生了断路，保证通电时间相同，与步骤（3）相比较，则左侧U形管中液面的高度差将_____（填“变大”“变小”或“不变”）．利用甲装置还可以研究电压一定时，电流通过导体时产生热量与电阻的关系．可将甲装置做如下改动：将接在B接线柱上的导线改接在A处，再取一根导线连接在_____两个接线柱之间即可．
20．小华利用图示装置来研究凸透镜成像的规律．
（1）为使像成在光屏中央，应调整烛焰、透镜的中心和光屏的中心位于_______上．
（2）如图甲所示，光屏上能呈现清晰的像，此像的性质是倒立、________的实像．其实际应用是_______．（选填“放大镜”、“幻灯机”或“照相机”）
（3）她又利用该装置研究视力的矫正问题，将蜡烛放在离凸透镜较远的位置，如图乙所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若“取”下近视眼镜，为使光屏上的像再次清晰，在保持透镜位置不变的条件下，下列操作可行的是（______）．
①将光屏远离透镜；②将光屏靠近透镜；③将蜡烛远离透镜；④将蜡烛靠近透镜；
A．①③ B．①④ C．②③ D．②④
21．同学们在实验室里测某种小矿石的密度，选用天平、量筒、小矿石、细线、烧杯和水，进行了如下的实验操作：
A．将小矿石用细线系好后慢慢地放入量筒中并记下总的体积.
B．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡.
C．把天平放在水平桌面上.
D．将小矿石放在左盘上，在右盘中增减砝码并移动游码直至横梁平衡.
E.在量筒中倒入适量的水并记下水的体积.正确的实验操作顺序是_____（只填字母序号）.在调节天平时，发现指针位置如图甲所示，此时应将平衡螺母向_____调（选填“左”或“右”）.
用调节好的天平称小矿石的质量.天平平衡时，放在右盘中的砝码和游码的位置如图乙所示；量筒量出小矿石的体积如图丙所示.请你设计实验表格，填写、处理实验数据，得出结果._____
22．如图所示是探究“感应电流产生的条件”实验的部分装置。
（1）在a、b两接线柱间接入_____（电压表/小量程电流表）。
（2）闭合开关，将导体棒在磁场中沿左右运动，电表指针发生偏转，此过程中导体棒的机械能能转化为_____能。
（3）闭合开关，将导体棒在磁场中沿上下运动，电表指针_____（选填“发生”或“不发生”）偏转。
五、计算题（本大题共2小题，共13分）
23．如图甲所示电路，电源两端电压U不变，R1是定值电阻，R2是滑动变阻器．当开关S闭合后，改变滑动变阻器接入电路的电阻，其电流与电压的关系如图乙所示．
请依据题中提供的信息，求滑动变阻器R2接入电路的最大阻值请分析求出定值电阻R1的电阻值和电源电压电阻R1消耗电功率的最大值
24．在弹簧测力计下悬挂一个金属零件，示数是7.4N，当把零件浸没在密度为0.8×103kg/m3的油中时，弹簧测力计的示数是6.6N，求：
（1）金属零件所受浮力为多少？
（2）金属零件的体积为多少？
（3）金属零件的密度为多少？
（4）若把该金属零件放入水银（水银密度为13.6×103kg/m3）中，则该金属零件受到的浮力为多少？
六、综合能力题（本大题共3小题，共18分）
25．请阅读《探海神器﹣﹣“蛟龙”号》回答32题．
探海神器﹣﹣“蛟龙”号
2012年6月24日是个伟大的日子！“蛟龙”号载人潜水器深潜7020米新纪录诞生，“神舟九号”宇宙飞船与“天宫一号”手动交会对接成功，“蛟龙”与“神九”互致祝福，进行了穿越海天的对话，实现了“可上九天揽月，可下五洋捉鳖”的伟大梦想!
目前，“蛟龙”号具备了在全球99.8%的海洋深处开展科学研究、资源勘探的能力．“蛟龙”号的形状外观如图所示．这次深潜纪录的创造反映了“蛟龙”号许多高端技术的创新与突破，其中之一是悬停定位和自动航行．由于不同海域、不同深度的海水密度不同，“蛟龙”号在水中受到的浮力是变化的．
浮力的变化要靠压载铁来平衡，所谓“压载铁”，就是给“蛟龙”号增加重量的铁块．“蛟龙”号海试团队用周密的数学模型，能根据在不同海域测得的海水温度、盐度和深度等参数精确地计算下潜时所需要的“压载铁”重量．
“蛟龙”号挂好所需压载铁，注水下潜，当下潜至预定深度时，“蛟龙”号能克服自身晃动、海底洋流等内外干扰，通过适时抛掉一定数量的压载铁，利用相关技术实现悬停．此外，“蛟龙”号还具备自动定向、定高、定深三大功能，能够在复杂环境中自动航行，在已公开的消息中，尚未有国外深潜器具备类似功能．当完成工作后，潜航员再抛掉适量的压载铁，实现上浮．可见，无论是下潜，悬停，还是上浮，压载铁的作用都是巨大的．
“祝愿中国载人深潜事业取得新的更大成就！祝愿我们的祖国繁荣昌盛！”，“神九”航天员景海鹏在太空向“蛟龙”号的祝贺，道出了全体中华儿女的心声!
请根据上述材料，回答下列问题：
（1）若海水的密度均匀，“蛟龙”号下潜过程中，所受海水的压强逐渐_____．（选填“变大”、“变小”或“不变”）
（2）加速下沉的“蛟龙”号，若在经过某一密度均匀的海水区域时，迅速抛掉部分压载铁，使其所受浮力等于重力，（不考虑海水的摩擦阻力）则“蛟龙”号最终将_____．（选填“急速加速下沉”、“减速下沉”或“匀速下沉”）
（3）在“蛟龙”号悬停时，抛掉适量的压载铁．请根据“蛟龙”号的受力情况分析其运动情况．（可画受力示意图辅助说明）
（__________）
（4）鱼类体内有鱼鳔，鱼通过改变鱼鳔的体积，可以轻易的改变自身的沉浮．鱼能控制自身的沉浮，主要是通过改变_____．
A．所受的浮力 B．所受的重力 C．液体的密度
26．如1图所示，2018年5月23日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程样车运行试验取得成功，时速可达160公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损耗小、易维护等优点，被誉为“零高度飞行器”.这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具.
磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互___________，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦.如2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于____________要保持原来的运动状态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的____________，不用消耗过多的电能或化学能等能量.如3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是___________.小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向______________行驶.
27．2012年3月15日，小丽买了一盒纸盒包装的纯牛奶。
（1）她用称量为1000g的天平测盒和纯牛奶的质量，如图1所示。盒和牛奶的总质量是_____ g。
（2）牛奶盒标识的部分内容如图2所示，该盒牛奶_____（选填“能”或“不能”）安全饮用。
（3）她把末端切尖的吸管轻易插人盒子，体验到用减小受力面积的方式_____（选填“增大”或“减小”）压强。
（4）她用吸管吸牛奶时发现盒子瘪了，体验到_____的存在。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、＞ 东
【解析】
[1]由题图可知，在0～30s，A做匀速直线运动，通过的路程sA＝600m；在0～70s，B做匀速直线运动，通过的路程sB＝840m，则
比较可知，两车在0～t1时间内的速度vA＞vB，
[2]由题图可知，在t2～t3时间内，A车与B车的运动方向相同，均向西运动，且A车的速度大于B车的速度，所以，以A车为参照物，B车向东运动。
2、C
【解析】
由于水平面上物体的压力和自身的重力相等，所以，在板A移动过程中，A对桌面的压力不变，故A正确；
滑动摩擦力的大小只与接触面的粗糙程度和压力的大小有关，所以，在板的右端施一水平力F使板A右端缓慢地离开桌边L时，压力和接触面的粗糙程度不变，所以，A受到桌面的摩擦力不变，故B正确；
根据题意知道，桌子受到自身的重力、A对桌子压力和地面对桌子的支持力而平衡，所以桌子的重力和地面对桌子的支持力不是一对平衡力，故C错误；
木板A在拉力作用下，匀速缓慢地离开，即木板A做匀速直线运动，所以，拉力与摩擦力是一对平衡力，大小相等，又因为摩擦力大小不变，所以物体A在桌面上运动时，拉力F大小不变，故D正确。
3、C
【解析】
①测量性实验为了减小误差或者寻找规律进行多次测量，如果物理量是个恒量，多次测量求平均值可以减小实验误差；如果不是测量具体的物理量，而是寻找规律也采取多次测量，寻找普遍性；②物理学中，常常有难以达到条件的时候，这时，我们常常需要借助将实验想象为理想情况下来达到我们的目的，在实验基础上经过概括、抽象、推理得出规律，这种研究问题的方法就叫科学推理法。
【详解】
A、用刻度尺测某物体长度时为了减小误差，需要多次实验取平均值。故A正确；B、在“探究杠杆的平衡条件”时多次改变力及力臂的大小，进行实验，目的是为了避免偶然性得出普遍规律。故B正确；C、灯丝电阻受温度影响明显，用伏安法测小灯泡的电阻时多次实验，目的是观察不同电压下灯泡亮度及电阻的变化，得出电阻变化与温度的对应关系。故C不正确；D、探究“阻力对物体运动的影响”时多次实验，得到的结论是物体受到的阻力越小，持续运动时间越长，在此基础上推理出运动不需要力维持。故D正确。故选：C。
4、C
【解析】
A. 磁铁周围存在磁场，通电导体周围也存在磁场．故不符合题意．B. 磁感线是为了形象表述磁场引入的，是不存在的，不是铁屑组成的．故不符合题意．C. 磁感线在磁体外部从北极出发回到南极，内部由南极回到北极．故符合题意．D. 磁场中某点小磁针静止时，北极所指的方向为该点磁场方向．故不符合题意．故选C.
5、A
【解析】
小明立定跳远的运动轨迹如图所示，在上升过程中质量不变，速度变小，动能变小；
同时高度升高，重力势能增大．
即动能减小，重力势能增大．
故A正确，BCD错误．
重点是影响动能和重力势能大小的因素，当质量不变时，速度增大，动能增大，速度减小，动能减小；高度增加，重力势能增大，高度降低，重力势能减小．
6、D
【解析】
A、用如图所示的装置进行实验，闭合开关后，调节滑动变阻器的滑片，电路中电流相同，发现电磁铁甲吸引大头针的数目比乙多，说明甲的磁性强，故A正确；
B、闭合开关后，向左调节滑动变阻器的滑片，电阻减小，电路中电流增大，电磁铁磁性增强，电磁铁甲、乙吸引大头针的数目增多，故B正确；
C、电磁铁磁性的强弱与电流的大小和线圈的匝数有关，故该实验中利用控制变量法；电磁铁吸引大头针的多少，说明的磁性的大小这是一种转换的方法，故C正确；
D、由安培定则可知，电磁铁上端为S极，下端为N极，故D错误；
7、D
【解析】
（1）频率是1s物体振动的次数，相同时间内振动越快，频率越大．音调跟频率有关，频率越大，音调越高．
（2）振幅是物体振动时偏离原位置的大小，偏离原位置越大，振幅越大．响度跟振幅有关，振幅越大，响度越大．
（3）音色是由发声体本身决定的一个特性．
【详解】
由图可知，两幅图中音叉振动的快慢相同（都有3个波峰和2个波谷），因此声音的音调相同；由图知，物体振动时偏离原位置的程度不相同（即振幅不同），因此响度不相同；甲振动时偏离程度大，甲的振幅大，所以甲的响度大，即音量大，所以，甲图是重敲时的声波图，乙图是轻敲时声波图．用木槌敲击同一音叉，音色是不变的，只有D选项说法正确．
故选D．
掌握声音的三个特征：音调、响度、音色，会观察波形图进行判断．音调跟频率有关；响度跟振幅有关；音色跟材料和结构有关．
二、填空题（本大题7小题，共21分）
8、倒 8cm-15cm
【解析】
由题意知，成像时物距大于像距，成倒立缩小的实像，此时物距大于二倍焦距即 ①，像距在一倍焦距到二倍焦距之间即 ②，由①②两式可得焦距的范围为8cm-15cm。
9、振动 音调
【解析】
声音由物体振动产生，吹口琴时，在气流的冲击下，铜片振动，发出声音；
对不同气孔吹气，空气柱长度不同了，振动的频率（快慢）改变，声音的音调改变。
10、1N 1：1
【解析】
甲的重力：G甲=mg=0.2kg×10N/kg=2N；由杠杆的平衡条件可得G甲×OA=G乙×OB，则乙物体的重力：G乙==1N；
若把甲浸没于水中，甲排开水的体积等于它的体积，甲受到的浮力F浮=ρ水gV排=1×103kg/m3×10N/kg×100×10-6m3=1N，A端受到的拉力FA=G甲-F浮=2N-1N=1N，使杠杆重新平衡，由杠杆的平衡条件可得FA×OA=G乙×l，．
11、核聚变 相互的
【解析】
由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应；由于物体间力的作用是相互的，地球上的一万多个发动机火力全开，发动机喷出气体的同时，受到反作用力，从而脱离太阳的引力。
12、会聚 热传递 无规则
【解析】
将凸透镜正对太阳光，在透镜另一侧的纸上可以得到一个很小很亮的光点，这说明了凸透镜对光线有会聚作用；一段时间后，亮点处的纸会被烧焦，这是通过热传递的方式改变了纸的内能。周围的人也能闻到焦味，说明了分子在不停地做无规则运动，属于扩散现象。
13、内 内 机械
【解析】
水烧开以后，水蒸气对壶盖做功，把壶盖顶起来，将水蒸气的内能转化为壶盖的机械能，水蒸气的内能减少，温度降低．
14、（1）L短路、L断路、R断路；（2）L断路； R断路、L短路．
【解析】
试题分析：（1）根据电路图可知，灯泡与电阻串联，闭合电键S，灯L不亮，说明故障可能为L短路或L断路或R断路．
（2）当L断路时，电压表的正负接线柱与电源两极相连，故电压表有示数；
当L短路时，电压表测量导线两端电压，示数为零；当R断路时，电压表不能与电源两极相连，示数仍然为零．
考点：电流表、电压表在判断电路故障中的应用
三、作图题（共7分）
15、
【解析】
此滑轮组承担物重的绳子的段数为：n===3.8≈4，同时用力方向向下，作图如下：
16、
【解析】
已知支点为O,过点O作力F1的垂线段L1,作力F1的垂线段L1,那么L1、L1即为所求作的力臂．如图所示：
17、
【解析】
小刚的连接方法：“220V 60W”和“220V 15W”并联在220V电路上，灯泡都能在额定电压下正常发光，即60W灯泡更亮；
小红的连接方法：“220V 60W”和“220V 15W”两灯泡串联，通过两灯泡的电流相等；60W灯泡的电阻小于15W灯泡的电阻；根据P=I2R可知15W灯泡的实际功率较大，即15W的灯泡更亮．如图：
四、实验题（本大题共5小题，共20分）
18、0～15V 见解析 滑动变阻器同时接到下面两个接线柱 灯泡断路 额定功率计算错误 1.52
【解析】
（1）灯泡额定电压是3.8V，因此电压表应选0～15V量程；
灯泡正常工作时，电路电流约为，
滑动变阻器两端电压为：U′＝U﹣UL＝6V﹣3.8V＝2.2V。
所以滑动变阻器电阻为：，所以滑动变阻器应选R2（10Ω 0.5A）。
（2）由甲图可知，滑动变阻器滑片右侧电阻线连入电路中，所以应将下接线柱B连入电路。电路图如下：
（3）①灯泡较暗、两表的示数均较小，移动滑动变阻器滑片，现象不变，故障原因是：滑动变阻器同时接到下面两个接线柱；
②灯泡不亮、电压表示数较大、电流表无示数，取下灯泡，两表的示数不变故障原因是：灯泡断路。
（4）由表格可知，该小组把灯泡在不同电压下的实际功率的平均值作为灯泡额定功率，这是错误的；
由表中数据可知，灯泡在额定电压3.8V下的功率是1.52W，因此灯泡的额定功率是1.52W。
19、液面高度差的变化 电阻 右 使通过R1和R2的电流不相等 变小 BD
【解析】
（1）电流通过导体产生热量的多少不能直接观察，实验前，应使两个U形管中的液面高度相同，容器内空气温度的变化可以通过液面高度差的变化来反映；
（2）甲装置中，将容器中的电阻丝串联起来接到电源两端，通过他们的电流I与通电时间t相同，电阻不同，探究电流产生的热量与电阻的关系；左边容器中的电阻小于右边容器中的电阻，由Q=I2Rt可知，右边容器中的电阻产生的热量多，温度升得较快，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多；
（3）图乙的装置在实验中，右侧容器的外部，将一个完全相同的电阻R3和这个容器内的电阻并联，再接入原电路，使通过左边容器中电阻的电流与通过右边容器中电阻的电流不同，可以探究电流产生的热量与通过导体的电流大小的关系；
（4）当乙装置中R3发生了断路时，电路中只有R1和R2串联，此时电路中的总电阻变大，电路中电流变小，根据焦耳定律Q=I2Rt在相同时间内，电阻丝R1产生热量变小，与步骤（3）相比较，则左侧U型管中液面的高度差将变小；
（5）利用甲装置还可以研究电压一定时，电流通过导体时产生热量与电阻的关系，应将两电阻丝并联，所以将接在B接线柱上的导线改接在A处，再取一根导线在BD两个接线柱之间即可．
要探究电压一定时，电流通过导体时产生的热量与电阻的关系，需要将两电阻丝并联，据此分析甲装置的改动方案．
20、同一高度 放大 幻灯机 D
【解析】
（1）在实验中，应使烛焰的中心、凸透镜的光心、光屏的中心的中心大致在同一高度，像才能成在光屏的中心；
（2）由图甲可知，物距小于像距，说明2f＞u＞f，此时成倒立、放大的实像，投影仪或幻灯机应用此原理制成的；
（3）近视眼是晶状体变厚，晶状体对光线的会聚能力增强，使像成在视网膜的前方，戴凹透镜使光线发散一些，使像呈在视网膜上；若“取”下近视眼镜（即取下凹透镜），又恢复到原来的状态，为使光屏上的像再次清晰，需减小像距或减小物距，所以需要光屏靠近透镜或蜡烛靠近透镜，故②和④符合题意．
21、CBDEA 左
【解析】
（1）经分析测量小矿石的密度的步骤为：
C．把天平放在水平桌面上。
B．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡。
D．将小矿石放在左盘中，在右盘中增减砝码并移动游码直至横梁平衡。
E．在量筒中倒入适量的水并记下水的体积。
A．将小矿石用细线系好后慢慢地放入量筒中并记下总的体积。
正确的实验操作顺序是CBDEA。
（2）指针指向分度盘的右侧，说明天平的右端下沉，此时应将平衡螺母向左调。
（3）小矿石的质量：m＝50g+10g+2g＝62g，
小矿石的体积：V＝V2-V1=80mL﹣60mL＝20mL＝20cm3，
小矿石的密度：。
设计实验表格，填写、处理实验数据如下：
22、小量程电流表 电 不发生
【解析】
（1）由于感应电流很小，所以在a、b 两接线柱间接入小量程电流表，这样灵敏度较高；
（2）闭合开关，将导体棒在磁场中沿左右运动，电流表指针发生偏转，说明电路中产生了感应电流，此过程中导体棒的机械能转化为电能；
（3）闭合开关，将导体棒在磁场中沿上下运动，不切割磁感线，不会产生感应电流，电表指针不发生偏转。
五、计算题（本大题共2小题，共13分）
23、（1）；（2）10Ω；7V；（3）4.9W
【解析】
（1）由电路图知道，当滑片位于最右端时，滑动变阻器的最大阻值R2 与电阻R1 串联，电压表测R2 两端的电压，此时电路中的电流最小；由乙图知道，电压表的最大值是U1 =6V，I最小 =0.1A，所以，变阻器R2 接入电路的最大阻值： =60Ω；
（2）当滑片位于最左端时电路为R1的简单电路，此时电路中的电流最大，由乙图知道，I最大=0.7A，由 知道，电源的电压是：U=I最大R1 =0.7A×R1；
由于欧姆定律和串联电路中总电压等于各分电压之和，所以，电源的电压是：U=I最小R1 +U2 =0.1A×R1 +6V，
由于电源的电压不变，所以，0.7A×R1 =0.1A×R1 +6V，由此解得：R1 =10Ω，U =7V；
（3）当滑动变阻器接入电路的电阻为0Ω时，电路消耗的总功率最大，此时消耗的最大总功率是：P=UI=7V×0.7A=4.9W．
24、（1）0.8N；（2）1×10﹣4m3；（3）7.4×103kg/m3（4）7.4N
【解析】
(1)金属零件所受浮力：F浮=G-F=7.4N-6.6N=0.8N；
(2)零件浸没在密度为0.8×103kg/m3的油中时，V排=V，由F浮=g可得：V=V排===1．
(3) 金属零件的质量：m===0.74kg，金属零件的密度：=7.4.
(4)已知水银密度为1.，金属零件的密度小于水银的密度，所以把该金属零件放入水银，该金属零件处于漂浮状态，则该金属零件受到的浮力F浮=G=7.4N．
六、综合能力题（本大题共3小题，共18分）
25、变大 匀速下沉 “蛟龙”号将上浮 A
【解析】
（1）“蛟龙”号下潜的过程中，海水密度不变，深度增加，根据液体压强公式p＝ρgh可知受到海水的压强变大；
（2）抛掉部分压载铁，使其所受浮力等于重力，不计水的阻力，受的是平衡力，它将保持原状态做匀速下沉运动；故选C；
（3）在“蛟龙”号悬停时，浮力等于重力，此时抛掉适量的压载铁，重力减小，浮力不变，浮力大于重力（如图所示:） “蛟龙”号将上浮．
（4）鱼体内的鱼鳔里面是空气，改变体积时不会改变自身质量，但是可以改变自身的体积，改变排水量，从而达到改变浮力的目的，控制自身的沉浮，故选A．
26、排斥 惯性 重力势能转化为动能 列车开动时带动周围的空气流动，流体流速越大，压强越小，人如果站的太靠近列车，会被“吸入”引发危险 西
【解析】
（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互排斥，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦.
（2）如2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于惯性要保持原来的运动状态，所以会冲上站台；
从能量转换的角度来说，较高时重力势能较大，下行时转化为动能，即当列车出站时从高度较高的地方下行，它的重力势能转化为动能，所以不用消耗过多的电能或化学能等能量.
（3）如3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是：列车运行时带动空气流动，所以靠近列车的地方空气流速大，而流速越大，压强越小，外侧空气流速较慢，压强大，在此压强差的作用下，人若站在近处，会被推向列车而发生危险．
（4）小张乘坐列车时看见两旁的房屋迅速向东退去，它是以自己或列车为参照的，以地面为参照物时，列车正在向西行驶．
点睛：重点是流体压强与流速关系的应用，牢记流速大的地方压强小的规律，中考中也是常出现的题目类型，要能用此特点解释生活中的相关现象．
27、261.8 能 增大 大气压
【解析】
（1）由图知道，盒和牛奶的总质量是：200+50+10+1.8＝261.8g；
（2）由于牛奶盒上的生产日期是2012年3月1日，保质期是常温下密存8个月，所以，可以安全饮用；
（3）把末端斜切的吸管在压力不变时，减小了受力面积，增大了压强；
（4）吸管吸牛奶时，先吸走了管中的空气，使管内气压减小，所以，牛奶在大气压的作用下进入管内，流入嘴中。
故障现象
检测
故障原因
灯泡较暗、两表的示数均较小
移动滑动变阻器滑片，现象不变
_____
灯泡不亮、电压表示数较大、电流表无示数
取下灯泡，两表的示数不变
_____
实验序号
电压表示数
电流表示数
电功率
额定功率
1
3.0
0.36
1.08
2
3.8
0.4
1.52
3
4.5
0.42
1.89
小矿石的质量
量筒中水的体积
小矿石和量筒中水的总体积
小矿石的体积
小矿石的密度
62
60
80
20
小矿石的质量
量筒中水的体积
小矿石和量筒中水的总体积
小矿石的体积
小矿石的密度
62
60
80
20
