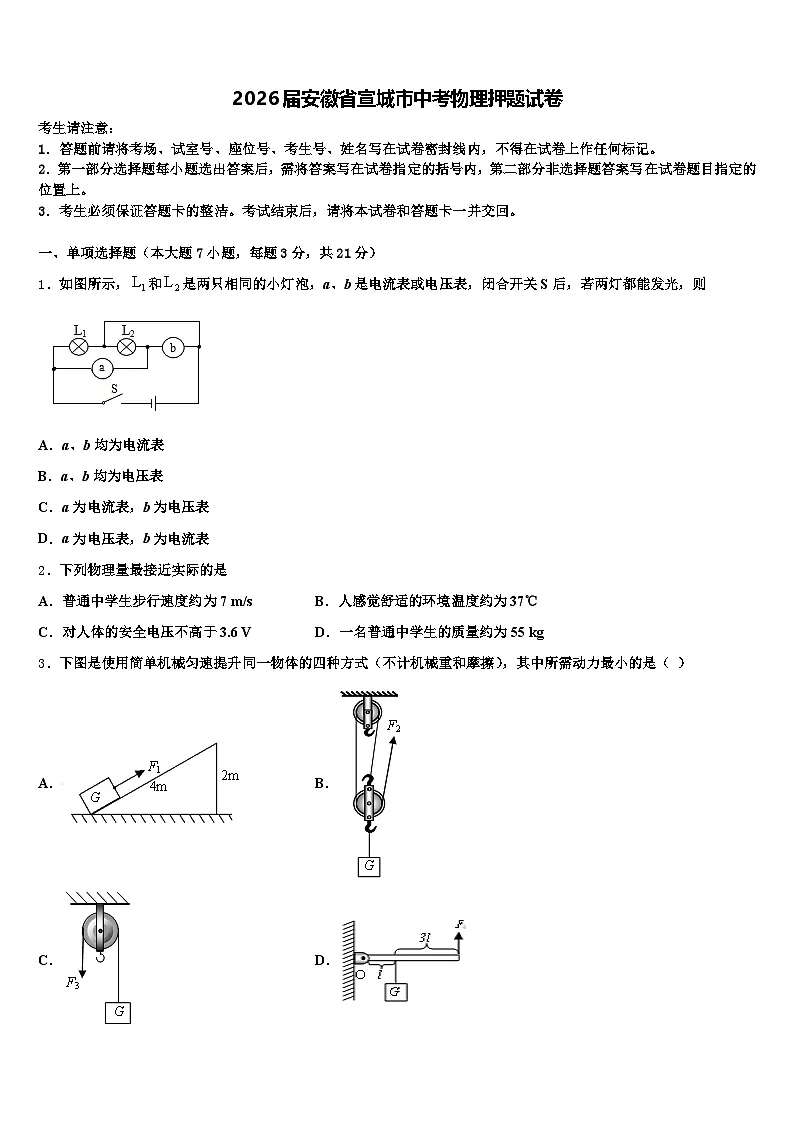

2026届安徽省宣城市中考物理押题试卷（含答案解析）

这是一份2026届安徽省宣城市中考物理押题试卷（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁，关于安全用电，下列说法正确的是，下列做法利用物态变化放热的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，和是两只相同的小灯泡，a、b是电流表或电压表，闭合开关S后，若两灯都能发光，则
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
2．下列物理量最接近实际的是
A．普通中学生步行速度约为7 m/sB．人感觉舒适的环境温度约为37℃
C．对人体的安全电压不高于3.6 VD．一名普通中学生的质量约为55 kg
3．下图是使用简单机械匀速提升同一物体的四种方式（不计机械重和摩擦），其中所需动力最小的是（ ）
A．B．
C．D．

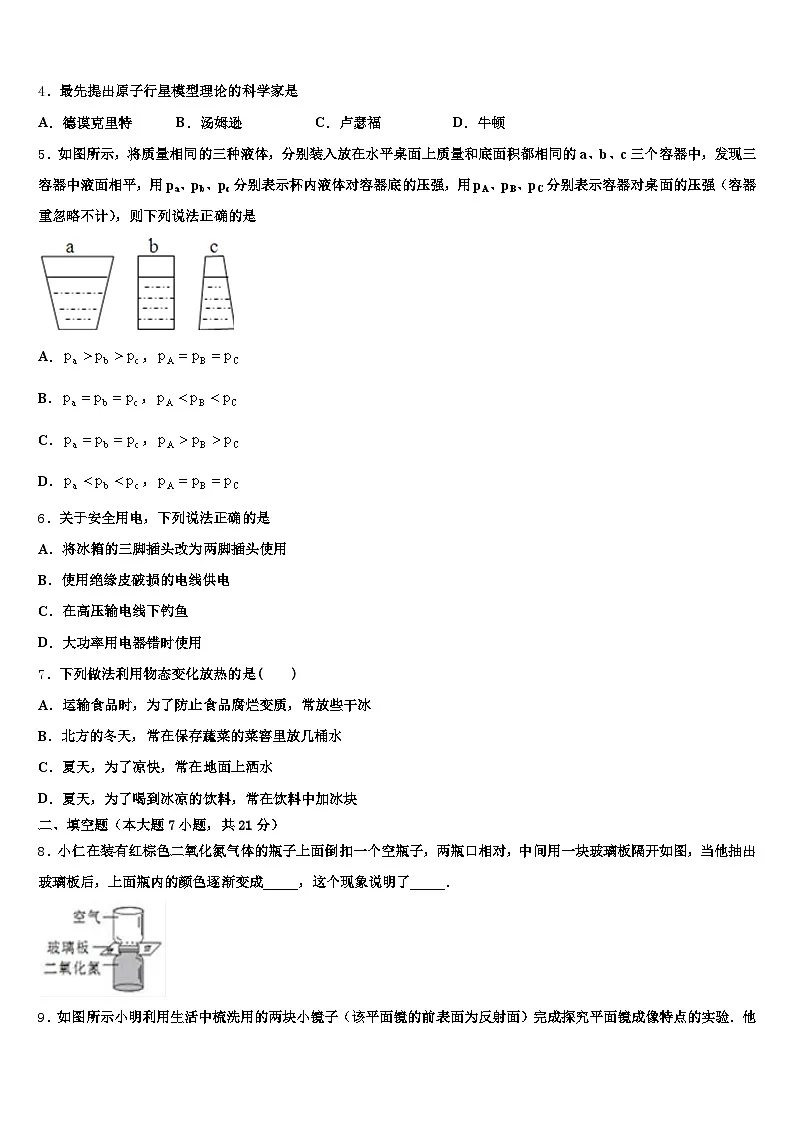

4．最先提出原子行星模型理论的科学家是
A．德谟克里特B．汤姆逊C．卢瑟福D．牛顿
5．如图所示，将质量相同的三种液体，分别装入放在水平桌面上质量和底面积都相同的a、b、c三个容器中，发现三容器中液面相平，用pa、pb、pc分别表示杯内液体对容器底的压强，用pA、pB、pC分别表示容器对桌面的压强（容器重忽略不计），则下列说法正确的是
A．，
B．，
C．，
D．，
6．关于安全用电，下列说法正确的是
A．将冰箱的三脚插头改为两脚插头使用
B．使用绝缘皮破损的电线供电
C．在高压输电线下钓鱼
D．大功率用电器错时使用
7．下列做法利用物态变化放热的是( )
A．运输食品时，为了防止食品腐烂变质，常放些干冰
B．北方的冬天，常在保存蔬菜的菜窖里放几桶水
C．夏天，为了凉快，常在地面上洒水
D．夏天，为了喝到冰凉的饮料，常在饮料中加冰块
二、填空题（本大题7小题，共21分）
8．小仁在装有红棕色二氧化氮气体的瓶子上面倒扣一个空瓶子，两瓶口相对，中间用一块玻璃板隔开如图，当他抽出玻璃板后，上面瓶内的颜色逐渐变成_____，这个现象说明了_____．

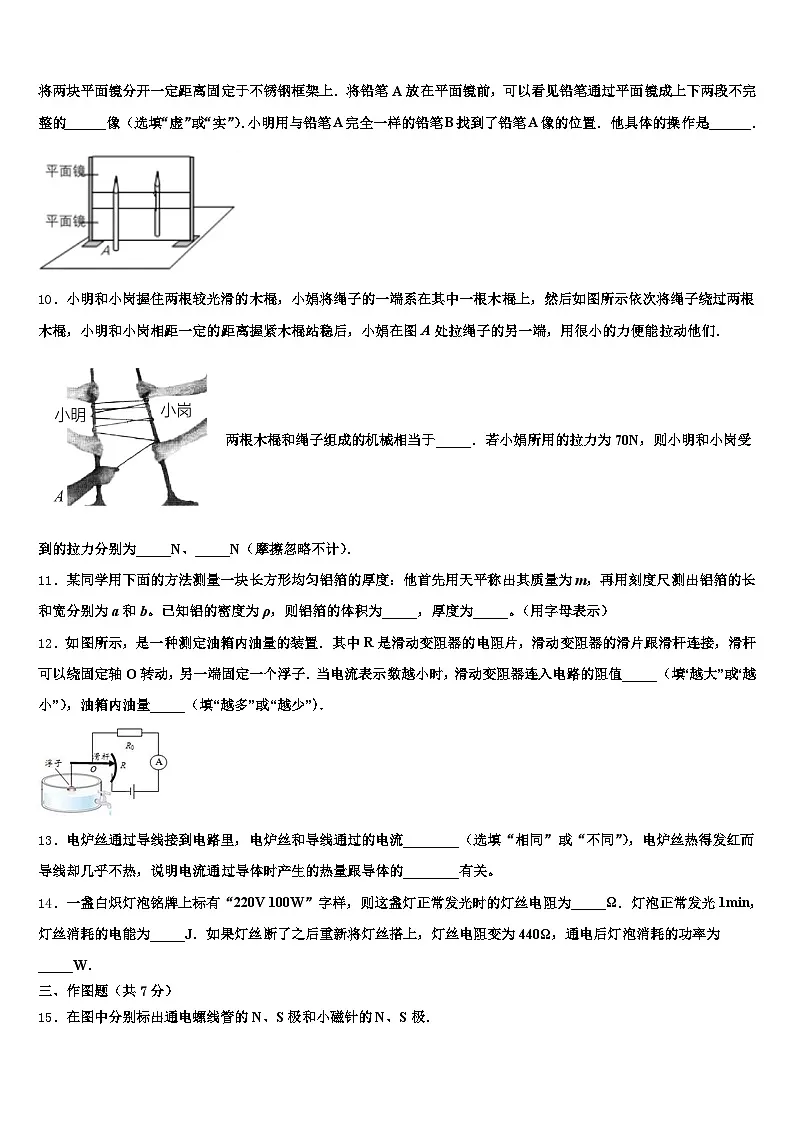

9．如图所示小明利用生活中梳洗用的两块小镜子（该平面镜的前表面为反射面）完成探究平面镜成像特点的实验．他将两块平面镜分开一定距离固定于不锈钢框架上．将铅笔A放在平面镜前，可以看见铅笔通过平面镜成上下两段不完整的______像（选填“虚”或“实”）．小明用与铅笔A完全一样的铅笔B找到了铅笔A像的位置．他具体的操作是：______．
10．小明和小岗握住两根较光滑的木棍，小娟将绳子的一端系在其中一根木棍上，然后如图所示依次将绳子绕过两根木棍，小明和小岗相距一定的距离握紧木棍站稳后，小娟在图A处拉绳子的另一端，用很小的力便能拉动他们．
两根木棍和绳子组成的机械相当于_____．若小娟所用的拉力为70N，则小明和小岗受到的拉力分别为_____N、_____N（摩擦忽略不计）．
11．某同学用下面的方法测量一块长方形均匀铝箔的厚度：他首先用天平称出其质量为m，再用刻度尺测出铝箔的长和宽分别为a和b。已知铝的密度为ρ，则铝箔的体积为_____，厚度为_____。（用字母表示）
12．如图所示，是一种测定油箱内油量的装置．其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子．当电流表示数越小时，滑动变阻器连入电路的阻值_____（填“越大”或“越小”），油箱内油量_____（填“越多”或“越少”）．
13．电炉丝通过导线接到电路里，电炉丝和导线通过的电流________（选填“相同”或“不同”），电炉丝热得发红而导线却几乎不热，说明电流通过导体时产生的热量跟导体的________有关。
14．一盏白炽灯泡铭牌上标有“220V 100W”字样，则这盏灯正常发光时的灯丝电阻为_____Ω．灯泡正常发光1min，灯丝消耗的电能为_____J．如果灯丝断了之后重新将灯丝搭上，灯丝电阻变为440Ω，通电后灯泡消耗的功率为_____W．
三、作图题（共7分）
15．在图中分别标出通电螺线管的N、S极和小磁针的N、S极．
16．如图，重为20N的物块静止在斜面上，请画出该物块所受重力的示意图．
（______）
17．如图甲所示为市民在公园锻炼上肢力量的画面．该器材相当于一根杠杆（杠杆自重不计），乙图为其简化图，锻炼时手在B点用力向上举手柄将A点的配重抬高，达到锻炼上肢的目的．请在乙图中画出动力臂L1、阻力F1及力臂L1．
四、实验题（本大题共5小题，共20分）
18．在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右．请用笔画线代替导线将图甲所示的实物电路连接完整．
小明闭合开关后，发现灯泡不亮，电流表无示数，而电压表有示数，则故障可能是_____．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为_____W．小华重新设计了一种测量U额＝3.8V小灯泡额定功率的电路，如图丙所示．电源电压保持不变，R0为10Ω的定值电阻，完成下列步骤：
①只闭合开关S，移动滑动变阻器滑片P至最左端，读出电压表示数为6V；
②断开开关_____，闭合开关_____，移动滑动变阻器滑片P，使电压表的示数为_____V，小灯泡正常发光；
③保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为4V；
④小灯泡的额定功率为P额＝_____W．（答案保留一位小数）
19．用如图的电路来测量未知电阻Rx的阻值，R0阻值已知。
请将以下实验步骤补充完整。
A．对照电路图连接好电路，并将滑动变阻器的滑片滑至最_____（填“左”或“右”）端。
B．闭合开关，调节滑动变阻器，使电流表指针方便读数，_____。
C．断开开关，整理器材。用测量所得的物理量和已知量符号表示出待测电阻Rx＝_____。写出本实验中滑动变阻器的两个作用_____、_____。
20．小明同学利用A、B两物体、砝码、泡沫等器材探究“压力的作用效果与什么因素有关”的实验．如图所示．
实验中小明是通过观察_____来比较压力作用效果的，这种科学探究方法是_____法．比较甲、乙两图所示实验，能够得到的结论是_____．若要探究“压力的作用效果与受力面积大小的关系”，应通过比较图_____和_____所示实验．小明同学实验时将物体B沿竖直方向切成大小不同的两块，如图所示．他发现它们对泡沫的压力作用效果相同，由此他得出的结论是：压力作用效果与受力面积无关．你认为他在探究过程中存在的问题是_____．
21．某小组同学在“探究平面镜成像特点”的实验中，用____作为平面镜______放置在水平桌面上，他们选用两支高度相同的蜡烛进行实验，目的是为了确定像与物的________关系．实验过程中，小宋同学发现两支蜡烛的高度差逐渐变大，以他认为像与物的大小是不相等的．你认为他的观点是_____的（选填“正确”或“错误”）．
22．一只小灯泡的额定电压为2.0V，正常发光时的电阻约为8Ω．小明想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器有A规格：“10Ω 2A”、B规格：“30Ω 1A”可选，导线若干。
本实验应该选择规格_____（A/B）的滑动变阻器。请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时灯变暗）。小明在试触时，发现电压表指针立刻偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，出现上述故障的原因可能是_____
A．灯泡与底座接触不良 B．灯泡短路
C．变阻器滑片与电阻丝接触不良 D．电源供电不足排除故障后，小明发现他很幸运，电压表并没有因此而损坏。小明便开始进行测量，调节滑动变阻器滑片位置直到电压表读数为2.0V，小灯泡正常发光，此时电流表示数如图乙所示，则该小灯泡的额定功率为_____W。完成上述实验后，小明进行了反思，如果刚才电压表被损坏了，能不能换成其他的实验器材来完成实验呢，经过思考，他用了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的电路，也测出了灯泡的额定功率，请完成下列实验步骤：
①闭合开关S1，先将S2拨到触点“_____”，移动滑片，调节电流表的为合适示数I1；
②再将开关S2拨到另一触点，保持滑动变阻器滑片不动，读出电流表的示数I2；
③灯泡额定功率的表达式为P额＝_____。（用常量与所测量表示）
五、计算题（本大题共2小题，共13分）
23．如图所示，将质量为80g，体积为100cm3的铁制小球放入盛水的薄玻璃容器的水中在玻璃容器下方有一已经接入电路的螺线管，小灯炮L标有“6V 3W”字样，通过螺线管的电流Ⅰ与螺线管对铁制小球的作用力F的关系如下表所示（灯丝电阻保持不变，不考虑铁制小球与螺线管距离的远近对作用力F的影响）求：
（1）断开开关铁制小球静止时露出水面的体积是多少？
（2）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中，此时小灯泡消耗的功率是多大？
（3）闭合开关，调节滑动变阻器的滑片使小灯泡正常发光，当铁制小球静止时，小球对容器底的压力是多大？
24．小明的爸爸给自家的小汽车安装了电加热座椅垫，如图甲．小明研究发现该座椅垫有“高温”、“低温”、“关”三个挡位，其电路示意图如图乙，电源电压为12V，高温功率为20W，低温功率为9W．求：
（1）座椅垫处于“低温”时，电路中的电流是多少？
（2）座椅垫处于“高温”挡时，5min产生热量是多少焦耳？
（3）加热片R1的阻值是多少？
六、综合能力题（本大题共3小题，共18分）
25．人造太阳是指像太阳一样通过核聚变，源源不断地产生巨大的能量。1017年7月4日晚中国科学院合肥物质科学研究院等离子物理研究所宣布，如图1，我国的全超导托卡马克核聚变实验装置（俗称“人造太阳”）在全球首次实现了稳定的101.1秒稳态长脉冲高约束模等离子体运行，创造了新的世界纪录，为人类开发利用核聚变清洁能源奠定了重要的技术基础。若人造太阳成为现实，某城市构想将来在高空设置一个人造太阳（近似认为是一个点，其能量以该点为中心向四周传播），在夜晚利用人造太阳为城市提供能量。在地面距人造太阳500m处一用户利用一面积为1m1的接收装置垂直获取能量，为家中某加热器供电，其内部简化电路如图1所示、其正常工作时的功率如表所示。
（1）求R1的阻值；在实际使用中，该用户接收装置获得能量并转化为电能，在使用高温档时给某材料加热，材料温度升高4℃加热时间为40s。[设电热丝发热全部被材料吸收，材料的质量m＝500g，材料的比热容c＝0.66×103J/（kg•℃），已知半径为r的球其表面积为4πr1．不计传播过程中能量损耗，该接收装置能量转换为电能的效率为15%]
①该加热器的实际功率为多大？
②该人造太阳的功率至少为多少？利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近还是远离地球一些？
26．嫦娥四号月球车“玉兔二号”于2019年1月3日10时26分成功着陆月球背面，此次任务实现了人类探测器首次月背软着陆，开启了人类月球探测新篇章。“玉兔二号”上的太阳能帆板，让太阳能来给电池充电，再用电能驱动车身行驶进行探测。上述过程中的能量转化为：太阳能首先转化为_____能最终转化为_____能。玉兔二号月球车的制备材料中使用了镁铝合金，选用镁铝合金的优点是_____（填序号）
a、机械性能好、硬度小
b、密度小、强度大
c、密度大、耐腐蚀
27．药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需．如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V，高火加热功率为500W，文火萃取功率为100W，若壶中药液的总质量为1kg，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示．
观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________．上述高火加热过程中，1kg药液所吸收的热量是多少_______？（）分析电路可知：当接2，同时断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时应接____________，同时____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
如果两个灯泡串联，则a应是电压表，而b无论是什么仪表，L2都会被短路，故电路不可能为串联，那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b处不能形成通路，否则会形成电源短路，故b处为电压表
A. a、b均为电流表与分析不相符，故A项与题意不相符；
B. a、b均为电压表与分析不相符，故B项与题意不相符；
C. a为电流表，b为电压表与分析相符，故C项与题意相符；
D. a为电压表，b为电流表与分析不相符，故D项与题意不相符。
2、D
【解析】
对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
【详解】
A、普通中学生正常步行的速度在1.1m/s左右，故A错误；
B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故B错误；
C、对人体的安全电压不高于36 V，故C错误；
D、成年人的质量在65kg左右，中学生的质量比成年人小一些，在55kg左右，故D正确．
故选D．
3、D
【解析】
在A的斜面中，存在F1×4m=G×2m，故F1=；在B的滑轮组中，n=3，故F2=；在C的定滑轮中，不省力，故F3=G；在D的杠杆中，存在F4×4l=G×l，故F4=；可见所需动力最小的是D．
4、C
【解析】
根据α粒子散射实验，卢瑟福提出了原子行星模型理论，他认为原子的全部正电荷和几乎全部质量都集中在原子核上，带负电的电子在原子核外绕核做圆周运动。
5、D
【解析】
从图中可以看出，三种液体的体积关系是：，由于三种液体质量相等，根据公式可知：，三容器中的液面相平，即h相等，根据公式可得：pa＜pb＜pc；三种液体质量相等，而容器质量不计，所以容器对桌面的压力相等，而三个容器底面积相同，根据公式可知容器对桌面的压强相等，D正确．
6、D
【解析】
A．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故A错误；
B．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故B错误；
C．高压线下钓鱼，鱼线很容易接触到高压线，容易会发生触电，故C错误；
D．多个大功率用电器若同时使用，则会使干路中的电流过大，容易引起电路发生火灾，所以，大功率用电器错时使用，故D正确．
7、B
【解析】
A．运输食品时，为了防止食品腐烂变质，人们常在运输箱放些干冰，利用了干冰升华吸热的特点，故A不符合题意；
B．北方的冬天，储存蔬菜的菜窖里常放几桶水，可防止菜被冻坏，利用了水结冰放热的特点，故B符合题意；
C．夏天，在地板上洒些水，感到凉爽．利用了水蒸发吸热的特点，故C不符合题意；
D．夏天，喝冰凉的饮料加上几个冰块，是因为冰块熔化吸热，故D不符合题意；
故选B。
二、填空题（本大题7小题，共21分）
8、红棕色分子在不停息地作无规则的运动
【解析】
虽然二氧化氮的密度大于空气密度，但是它也会运动到上面的瓶子内，上面瓶内的颜色逐渐变成红棕色，这说明气体分子在不停地做无规则运动，这是扩散现象．
9、虚 （通过镜子缝隙观察）移动铅笔B使其与铅笔A的像完全重合
【解析】
平面镜所成的像是虚像；
确定像的位置的方法：将铅笔B放在平面镜后，移动铅笔B使其与铅笔A的像完全重合即看起来是一支完整的铅笔。
10、滑轮组 420 490
【解析】
（1）从使用的情况来看，两根木棍和绳子组成的机械相当于滑轮组；
（2）小娟在A处所用的拉力为70N，由图可知小明那端木棍与6段绳子相连，摩擦忽略不计，因此小明受到的拉力：F1=70N×6=420N；小岗那端木棍与7段绳子相连，因此小岗受到的拉力：F2=70N×7=490N。
11、
【解析】
铝箔的密度为ρ，由ρ＝得铝箔的体积：V＝，又因为铝箔的体积V＝abh，所以V＝＝abh，解得铝箔的厚度：h＝。
12、越大 越少
【解析】
由电路图可知，滑动变阻器R与定值电阻R0串联，电流表测电路中的电流，由I=的变形式R=可知，当电流表示数越小时，电路中的总电阻越大，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的电阻越大，由图可知，滑片上移时接入电路中的电阻越大，浮子下移，油箱内油量越少．
13、相同 电阻
【解析】
电炉丝和连接的导线串联在电路中，通过的电流相同，通电时间是相同的，由焦耳定律可知，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比，可知电炉丝热的发红而导线却几乎不热，是因为电炉丝与导线的电阻不同造成的，即说明电流通过导体时产生的热量跟导体的电阻有关。
14、484 6000 110
【解析】
灯丝电阻：
.
灯泡正常发光1 min，灯丝消耗的电能：
.
通电后灯泡消耗的功率：
.
三、作图题（共7分）
15、
【解析】
试题分析：先由右手螺旋定则得出通电螺线管的左端为S极，右端为N极，再由磁极间的相互作用规律得出小磁针的左端为S极，右端为N极．
解：如图：
【点评】本题考查了右手螺旋定则的使用和磁极间的相互作用规律．
16、如图所示
【解析】
试题分析：重力的作用点画在物块的重心处，重力的方向竖直向下，标上向下的箭头表示方向，再写上G=20N表示出重力的大小为20N，如图所示．
考点：作物体所受重力示意图
17、如图
【解析】
试题分析：阻力是阻碍杠杆转动的力，和杠杆运动方向相反；由题意锻炼时手在B点用力向上举手柄将A点的配重抬高，手柄上的力的方向向下，可知阻力的方向是向下的；从支点分别向力的作用线作垂线，垂线段即为力臂，答案如下图：
考点： 杠杆力臂的做法．
四、实验题（本大题共5小题，共20分）
18、 灯泡断路 0.15 S2 S、S1 3.8 1.1
【解析】
（1）由小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右由欧姆定律求灯的额定电流确定电流表选用小量程与灯串联在电路中，开关串联在电路中；
（2）若电流表示数为0，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；根据电流表选用的量程确定分度值读数，根据P＝UI求灯的额定功率；
（3）根据P＝UI，求额定功率，在没有电流表情况下，测灯的额定电流是关键，先使灯与变阻器串联，让灯正常发光，保持滑片位置不动，通过开关的转换，使定值电阻与变阻器串联，根据串联电路电压的规律和分压原理可得出变阻器连入电路中的电阻，在第1次操作中，根据串联电路电压的规律和欧姆定律可求灯的额定电流，从而求出灯的额定功率．
【详解】
（1）小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右，灯的额定电流约为： ，故电流表选用小量程与灯串联在电路中，开关串联在电路中，如下：

（2）经分析，小明闭合开关后，发现灯泡不亮，电流表无示数，而电压表有示数，则故障可能是灯泡断路．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，则小灯泡额定功率为：P＝UI＝2.5V×0.3A＝0.15W．
（3）小华重新设计了一种测量U额＝3.8V小灯泡额定功率的电路，如图丙所示．电源电压保持不变，R0为10Ω的定值电阻，完成下列步骤：
②断开开关S2，闭合开关 S、S1，移动滑动变阻器滑片P，使电压表的示数为3.8V，小灯泡正常发光；
③保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为4V；
④在③中，定值电阻与变器串联，因电压表示数为4V，根据串联电路电压的规律，变阻器的电压为：6V﹣4V＝2V，由分压原理，变阻器连入电路中的电阻：R滑＝×10Ω＝5Ω，在②中，根据串联电路的规律和欧姆定律，灯的额定电流： ，
小灯泡的额定功率为P额＝U额IL＝3.8V×0.44A＝1.1W．
故答案为（1）如上；（2）灯泡断路 0.15；
（3）②S2； S、S1； 3.8； ④1.1．
本题测灯的额定功率，考查电路的连接、故障分析、电流表读数和功率的计算及设计实验方案测额定功率的能力．
19、右 读出电流表A1、A2的示数分别为I0、Ix 保护电路 改变电阻两端的电压和通过电阻的电流，进行多次测量
【解析】
（1）A、在闭合开关前，应将变阻器滑片移至最大阻值处，即最右端；
B、连接好电路，闭合开关，调节滑动变阻器的滑片，测出通过定值电阻和被测电阻的电流I0，Ix。
（2）并联电路电压相等，所以：I0R0=IxRx。所以Rx=。
（3）闭合开关前，滑片处于最大阻值处，电路电阻最大，电流最小，对电路起保护作用。为了减小误差，需要移动滑片，多次测量电阻的阻值，求平均值。
20、泡沫的凹陷程度 转换法 在受力面积相同时，压力越大，压力的作用效果越明显 甲 丙 没有控制压力大小相同
【解析】
(1)实验中小明是通过观察泡沫的凹陷程度来比较压力作用效果的,这种科学探究方法是转换法;
(2)甲乙两图中,受力面积相同,乙图中压力更大,故得出的结论是:在受力面积相同时,压力越大,压力的作用效果越明显;
(3)若要探究“压力的作用效果与受力面积大小的关系”,应控制压力大小相同,只改变受力面积大小,故应比较图甲丙两实验;
(4)研究压力作用效果与受力面积的关系,应控制压力大小相同,将物体B沿竖直方向切成大小不同的两块
时,受力面积不同的同时,压力大小也改变了,即没有控制压力大小相同,得出结论是错误的.
因此，本题正确答案是:(1)泡沫的凹陷程度;转换法;
(2)在受力面积相同时,压力越大,压力的作用效果越明显;
(3)甲;丙
(4)没有控制压力大小相同.
21、玻璃板 竖直 大小 错误
【解析】
用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时也能看到代替物体的另一个物体．为了准确确定像的位置，应将玻璃板竖直立在水平桌面上；选取两支完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以比较物像大小关系；随着蜡烛的燃烧，平面镜前的蜡烛会变短，而平面镜后的另一只蜡烛不点燃，故两支蜡烛的高度差逐渐变大，不能得出像与物的大小是不相等的结论，所以他的观点是错误的．
22、B A 0.52 1 2V×（I2-I1）
【解析】
（1）灯泡正常发光时的电流约为：I==0.25A，灯泡正常发光时滑动变阻器接入电路的阻值：R==16Ω，则滑动变阻器应选B；
（2）由（1）知电流表的量程为0﹣0.6A；滑片向左滑动时灯变暗，说明电阻变大，滑片接右下接线柱，把滑动变阻器与电流表小量程串联接入电路，实物电路图如图所示：
（3）连接好电路的最后一根导线时，电压表指针立刻偏到最大刻度处，说明连接电路时没有断开开关；小灯泡不亮，电流表没有示数，说明电路存在断路，电压表指针指到最大刻度处，说明电压表与电源两端相连，电压表并联电路之外电路不存在断路，则与电压表并联的灯泡断路或接触不良，故A正确；
（4）由图示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.26A，灯泡额定功率：P=UI=2V×0.26A=0.52W；
（5）①闭合开关S1，将S2拨到触点“1”，此时电流表测定值电阻电流，要使灯泡正常发光，灯泡两端电压应为额定电压2V，此时定值电阻两端电压也是2V，所以要移动滑片，使电流表的示数为：I1；
②再保持滑片的位置不动，将开关S2拨到触点“2”，读出电流表的示数I2；
③在②中，因电路的连接关系没有改变，各电阻的电压不变，灯仍正常发光，通过定值电阻的电流保持不变，根据并联电路电流的规律，通过灯的电流：IL=I2-I1。灯泡额定功率的表达式为：P额=U额IL=2V×（I2-I1）。
五、计算题（本大题共2小题，共13分）
23、（1）20cm3；（2）1.92W；（3）0.05N
【解析】
（1）小球的密度为：
可见小球的密度小于水的密度，所以，断开开关时，铁制小球静止时处于漂浮状态，受到的浮力和自身的重力相等，则小球受到的浮力：
由可得，小球排开水的体积：
则小球露出水面的体积为：
；
（2）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中时，小球受到的浮力为：
因小球悬停静止时，处于平衡状态，由力的平衡条件可得：
则螺线管对铁制小球的作用力：
根据表格可知，此时电路中的电流为0.4A；
根据可得，灯泡的电阻：
所以此时小灯泡消耗的功率为：；
（3）当小灯泡正常发光时，电路中的电流：
根据表格可知，此时螺线管对铁制小球的作用力，此时小球受到竖直向上的浮力和支持力、竖直向下的重力和螺线管对铁制小球的作用力处于平衡状态，由力的平衡条件可得：，
则小球受到的支持力：
，
因小球对容器底的压力和受到的支持力是一对相互作用力，二力大小相等，所以小球对容器底的压力为：．
考查了电功率的相关计算，浮沉条件和阿基米德原理的应用，多力平衡的分析，综合性较强，步骤较多，注意从整体把握题意，理清思路．涉及电功率的计算时，牢记和，在纯电阻电路中两公式可以直接使用，计算稍显简单．
24、（1）0.75A（2）6000J（3）8.8Ω
【解析】
（1）座椅垫处于“低温”时，电路中的电流：；
（2）高温档5min产生的热量：Q=W=P高t=20W×300s=6000J；
（3）由图可知，座椅垫处于“高温”时，是R2的基本电路，
R2的阻值：，
座椅垫处于低温时，R1、R2串联，
串联电路的总电阻：R===16Ω，
根据电阻的串联可得，加热片R1的阻值：R1=R-R2=16Ω-7.2Ω=8.8Ω。
答：（1）座椅垫处于“低温”时，电路中的电流是0.75A；
（2）高温档加热5min产生的热量是6000J；
（3）加热片R1的阻值是8.8Ω。
六、综合能力题（本大题共3小题，共18分）
25、（1）1100Ω；（1）①33W；②3.454×108W；（3）利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近地球一些。
【解析】
（1）由图可知，S1、S1都闭合时，电路中只有电阻R1；
只有S1闭合，S1断开时，R1、R1串联，根据串联电阻大于其中任一电阻，
由可知，S1、S1都闭合时，功率较大，由表中数据可知，此时功率P1＝44W，
则；
只有S1闭合，S1断开时，R1、R1串联，由可得：,
R1＝R总﹣R1＝1100Ω﹣1100Ω＝1100Ω；
（1）①该用户接收装置获得能量并转化为电能，即W＝Pt＝Q，
即P实t＝cm△t，
，
②该人造太阳的功率至少为P，工作时间为t，则人造太阳的能量至少为Pt，其能量以该点为中心向四周传播，半径为r的球其表面积为4πr1，故每平方米获能的能量：，面积为S获得的能量为：…………….①
故1m1获得的能量：。
不计传播过程中能量损耗，该接收装置能量转换为电能的效率为15%，
η＝②
将①代入②有： ，,
该人造太阳的功率至少为：；
（3）由①式知，，
利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，r要小一些，即在安装人造太阳时应该适当的靠近地球一些靠近。
答：（1）R1的阻值为1100Ω；（1）①该加热器的实际功率为33W；②该人造太阳的功率至少为3.454×108W；（3）利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近地球一些。
26、电 动 b
【解析】
（1）太阳电池将太阳能转化成电能，电能又转化成月球车的动能；
（2）铝合金：铝中加入镁、铜、锌等金属形成合金，具有密度小、强度高的优良性能，铝活泼易生成氧化铝覆盖在其表面阻止进一步腐蚀，选用镁铝合金为“玉兔”号月球车材料，优点是密度小，硬度大，耐腐蚀，故b正确。
27、高 3.36J 1 断开 80W
【解析】
（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cm可知前半段药液吸收的热量少，由可知，后前半段的加热效率比前半段的加热效率高；
1kg药液所吸收的热量：Q=c药液m4.2J/（kg）1kg(98)=3.36J.
当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；
（2）当接1，同时断开时，电路中R1、R2串联，电路中电阻最大，由P=可知此时电功率较小，处于小功率保温状态；
由题知．R1的电功率：P1=P加热P文火=500W则R1的阻值：R1=121，文火萃取阶段时，只有R2连入电路，功率为100W，即P2=可得R2484，额定保温功率：P保温80W．
S1
断开
闭合
S1
闭合
闭合
功率
P1＝11W
P1＝44W
