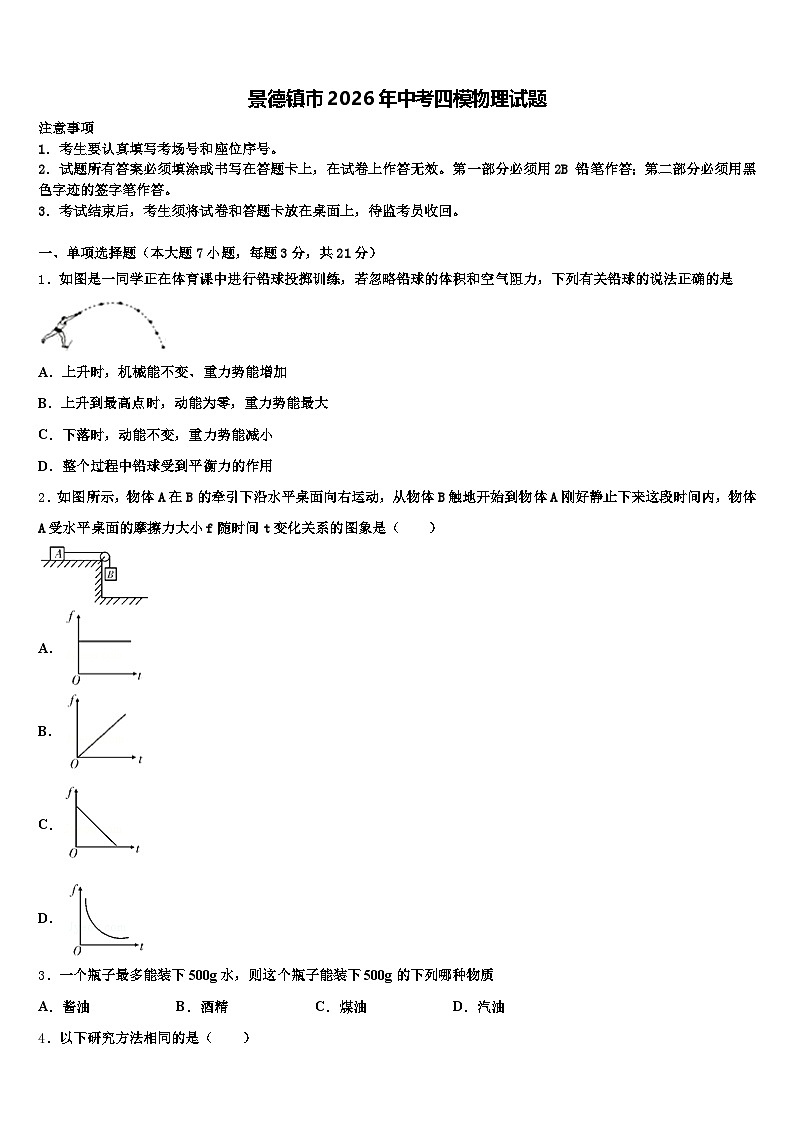

景德镇市2026年中考四模物理试题（含答案解析）

这是一份景德镇市2026年中考四模物理试题（含答案解析），共18页。试卷主要包含了考生要认真填写考场号和座位序号，以下研究方法相同的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图是一同学正在体育课中进行铅球投掷训练，若忽略铅球的体积和空气阻力，下列有关铅球的说法正确的是
A．上升时，机械能不变、重力势能增加
B．上升到最髙点时，动能为零，重力势能最大
C．下落时，动能不变，重力势能减小
D．整个过程中铅球受到平衡力的作用
2．如图所示，物体A在B的牵引下沿水平桌面向右运动，从物体B触地开始到物体A刚好静止下来这段时间内，物体A受水平桌面的摩擦力大小f随时间t变化关系的图象是（ ）
A．
B．
C．
D．
3．一个瓶子最多能装下500g水，则这个瓶子能装下500g的下列哪种物质
A．酱油B．酒精C．煤油D．汽油

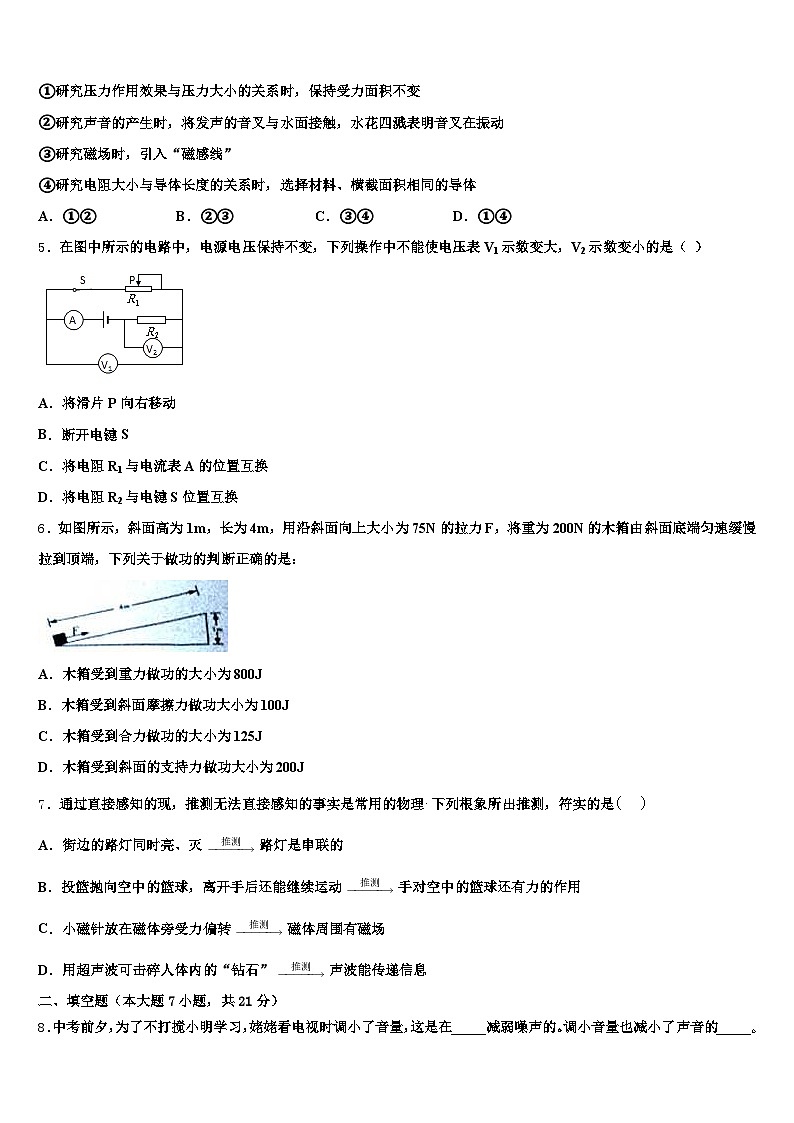

4．以下研究方法相同的是（ ）
①研究压力作用效果与压力大小的关系时，保持受力面积不变
②研究声音的产生时，将发声的音叉与水面接触，水花四溅表明音叉在振动
③研究磁场时，引入“磁感线”
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体
A．①②B．②③C．③④D．①④
5．在图中所示的电路中，电源电压保持不变，下列操作中不能使电压表V1示数变大，V2示数变小的是（ ）
A．将滑片P向右移动
B．断开电键S
C．将电阻R1与电流表A的位置互换
D．将电阻R2与电键S位置互换
6．如图所示，斜面高为1m，长为4m，用沿斜面向上大小为75N的拉力F，将重为200N的木箱由斜面底端匀速缓慢拉到顶端，下列关于做功的判断正确的是：
A．木箱受到重力做功的大小为800J
B．木箱受到斜面摩擦力做功大小为100J
C．木箱受到合力做功的大小为125J
D．木箱受到斜面的支持力做功大小为200J
7．通过直接感知的现，推测无法直接感知的事实是常用的物理下列根象所出推测，符实的是
A．街边的路灯同时亮、灭路灯是串联的
B．投篮抛向空中的篮球，离开手后还能继续运动手对空中的篮球还有力的作用
C．小磁针放在磁体旁受力偏转磁体周围有磁场
D．用超声波可击碎人体内的“钻石”声波能传递信息
二、填空题（本大题7小题，共21分）
8．中考前夕，为了不打搅小明学习，姥姥看电视时调小了音量，这是在_____减弱噪声的。调小音量也减小了声音的_____。

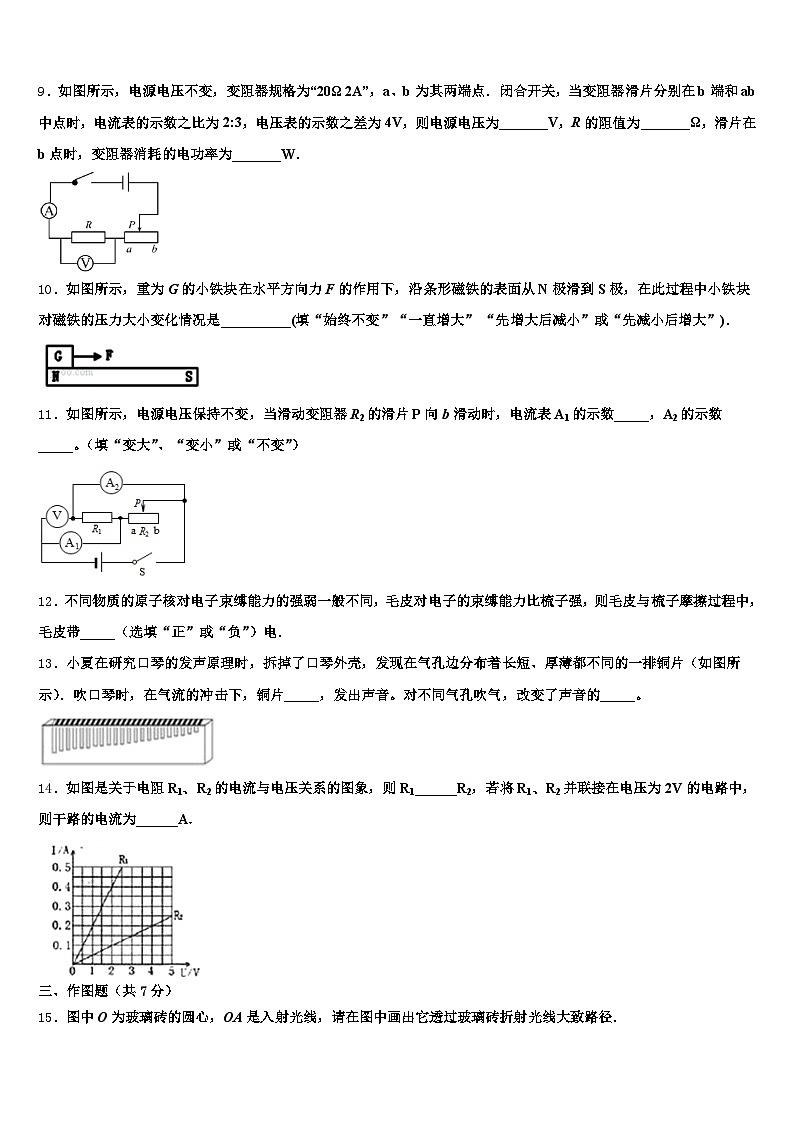

9．如图所示，电源电压不变，变阻器规格为“20Ω 2A”，a、b为其两端点．闭合开关，当变阻器滑片分别在b端和ab中点时，电流表的示数之比为2:3，电压表的示数之差为4V，则电源电压为_______V，R的阻值为_______Ω，滑片在b点时，变阻器消耗的电功率为_______W．
10．如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S极，在此过程中小铁块对磁铁的压力大小变化情况是__________(填“始终不变”“一直增大” “先增大后减小”或“先减小后增大”)．
11．如图所示，电源电压保持不变，当滑动变阻器R2的滑片P向b滑动时，电流表A1的示数_____，A2的示数_____。（填“变大”、“变小”或“不变”）
12．不同物质的原子核对电子束缚能力的强弱一般不同，毛皮对电子的束缚能力比梳子强，则毛皮与梳子摩擦过程中，毛皮带_____（选填“正”或“负”）电．
13．小夏在研究口琴的发声原理时，拆掉了口琴外壳，发现在气孔边分布着长短、厚薄都不同的一排铜片（如图所示）．吹口琴时，在气流的冲击下，铜片_____，发出声音。对不同气孔吹气，改变了声音的_____。
14．如图是关于电阻R1、R2的电流与电压关系的图象，则R1______R2，若将R1、R2并联接在电压为2V的电路中，则干路的电流为______A．
三、作图题（共7分）
15．图中O为玻璃砖的圆心，OA是入射光线，请在图中画出它透过玻璃砖折射光线大致路径．
（_______）
16．是物体，是物体通过凸透镜所成的像，是主光轴．请用尺规作图，画出凸透镜的位置及凸透镜两侧的焦点．
17．如图，F、O点分别为凸透镜的焦点和光心，完成光路图；
（ ）
四、实验题（本大题共5小题，共20分）
18．在探究电流跟电阻的关系的实验中，已知电源电压为4.5V且保持不变，滑动变阻器（40Ω 1A）、以及符合实验要求的电表、开关和导线。如图甲是没有连接完整的电路。
请将图甲所示的实物电路连接完整，要求滑片向右移动，电流表示数变大。小明同学连好电路后闭合开关，移动滑动变阻器滑片P，电流表有示数，电压表无示数，则故障可能是______________（写出一种即可）。该实验中滑动变阻器除了保护电路外，还有____________的作用。实验中小明多次改变R的阻值，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图像。由图像可以得出结论：_________________。在第（4）问中，小亮同学多次改变R的阻值，并记录各次电流表的示数，为了能够完成实验，更换的电阻R阻值不能够大于_________Ω。另一组的小红同学探究电流跟电压的关系，他调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流值与电压值不成正比，检查两电表均无故障，你认为可能的原因是 ______________；
19．（2016·阜新卷）小明同学在“研究杠杆平衡条件”实验中：
（1）实验时应先调节杠杆在______位置平衡．若出现图甲所示情况，应将杠杆的螺母向______调（填“左”或“右”）．
（2）杠杆平衡后，小明在图乙所示的A位置挂上3个钩码，为了使杠杆在水平位置平衡，这时应在B位置挂上______个钩码．
（3）下表是该组某同学在实验中记录杠杆平衡的部分数据：
上表中空格处所缺的数据是：△＝______，☆＝______；
（4）分析上表中的实验数据可以得出的结论是______．
20．某同学用如图所示的装置研究影响滑动摩擦力大小的因素．木板P放在水平桌面上,木块Q放在木板P上,弹簧测力计一端固定,一端挂在木块Q上,拉动木板P,木块Q稳定时,读取测力计的示数．回答下列问题:
(1)读取弹簧测力计的示数,是为了测量___ ．(填序号)
A．木板P受到地面的滑动摩擦力大小
B．木板P受到木块Q的滑动摩擦力大小
C．木块Q受到地面的滑动摩擦力大小
D．木块Q受到木板P的滑动摩擦力大小
(2)用相同的木板P和木块Q,在木块Q上放不同个数的砝码,拉动木板P快慢相同,记录弹簧测力计的示数及对应的砝码个数．这是为了研究滑动摩擦力大小与_____的关系．
(3)用相同的木板P和木块Q,发现拉动木板P的快慢不同时,弹簧测力计的示数相等．由此得到的结论______
21．在探究“凸透镜成像规律”的实验中． 如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f =_______cm．
在做实验前，应将蜡烛、凸透镜和光屏三者依次固定在光具座上并调节三者的中心在______ ．如图乙，光屏上呈现清晰的像，此像的性质是___________的实像．这与________（填“照相机”、“投影仪”或“放大镜”）的成像特点相同．实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上____（选填“有”或“没有”）小泥点的像或影子．如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中_______处能观察到烛焰的像．随着实验的进行，蜡烛在燃烧的过程中逐渐变短，像成在了光屏的上方，如果只移动凸透镜，应将凸透镜向___________（选填“上”或“下”）移动，就可以让像成在光屏的中央．如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像．则该眼镜是_______眼镜（近视／远视）．
22．如图所示，在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．

（1）电流表的量程应选_____A，请你用笔画线代替导线，将图甲的实物电路连接完整。
（_____）
（2）闭合开关前，图中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端。
（3）正确接入电流表后闭合开关，发现灯泡不亮，电流表有示数，电压表无示数，其故障可能是_____。
（4）闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图中滑片P向_____（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（5）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W。
五、计算题（本大题共2小题，共13分）
23．在物理实验操作考核中，水平桌面上放置底面积为100cm2的圆柱形容器（不计容器壁厚度），内有12cm的水（如图甲），某考生用弹簧测力计悬挂一金属圆柱体，从液面开始缓慢浸入水中，拉力F与圆柱体下表面到水面距离h的变化关系如图乙所示，当圆柱体下表面距液面为10cm时，系圆柱体的细线恰好松开，圆柱体沉入容器底部（水未溢出）．如图内所示（g取10N/kg），求：
圆柱体浸没在水中时所受到的浮力；圆柱体的体积；圆柱体沉入底部时，水对容器底部的压强。
24．如图甲所示，在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降，圆柱体浸没后继续下降，直到圆柱体底与烧杯底部接触为止．如图乙所示，圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图象．（取g=10N/kg）求：
（1）圆柱体的质量为多少？
（2）圆柱体浸没在水中受到的浮力是多少？
（3）圆柱体的密度是多少？
六、综合能力题（本大题共3小题，共18分）
25．小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示．将热敏电阻 R 安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响．图甲中继电器的供电电压U1 ="3" V，继电器线圈用漆包线绕成，其电阻R0为30 Ω．当线圈中的电流大于等于50 mA 时，继电器的衔铁将被吸合，警铃响．图乙是热敏电阻的阻值随温度变化的图象．
由图乙可知，当环境温度为40 ℃时，热敏电阻阻值为____Ω．当环境温度升高时，热敏电阻阻值将_________，继电器的磁性将_________（均选填“增大”、“减小”或“不变”）．图甲中警铃的接线柱C应与接线柱_________相连，指示灯的接线柱D应与接线柱_________（均选填“A”或 “B”） 相连．图甲中线圈下端P的磁极是______（选填“N”或“S”） 极．
26．目前的太阳能汽车已真正实现了零排放，有效地减少了对环境的污染。在光照5～6 小时的条件下，某款太阳能汽车日均发电量 8～10kW•h，可以驱动汽车行驶80km 左右。在无光照或长途出行需求下，该款太阳能汽车配备有常规锂电池同样可以用充电桩充电，该款太阳能汽车的车轮与地面的接触面积约为 200cm2， 整车质量约为 680kg。汽车的驾驶员和乘客必须使用安全带，这是为了防止汽车紧急刹车时乘员由于具有_____而被撞伤。这款太阳能汽车空车静止在水平地面上时对地面的压强是多少____？如果光照 5h，发电量为 8kW•h，则太阳能电池板发电的平均功率是多大___？ 若 8 kW•h 的电能可供该车匀速直线行驶 80km，则该车行驶时所受的阻力大约是多少_____？
27．在中国科技馆二层“探索与发现”A厅中有一件展品名为“静电滚球”，如图所示。展台左侧是一个透明罩，罩内展台的中央为半球形的中心电极，罩内四周是环形金属板，环形金属板接地，罩内台面上放置着一些金属小球；展台右侧是一个转轮，转轮上有转动手柄。请将“静电小球”中金属小球的滚动原理补充完整：
金属小球的滚动原理是：当转动转轮时，中心电极带正电，由于静电感应，每个金属小球内部的电荷会重新排布，小球靠近中心电极一侧带负电荷、远离中心电极的一侧带等量的正电荷。由于每个小球的负电荷离中心电极距离近、正电荷离中心电极距离远，所以中心电极对负电荷的吸引力大于对正电荷的排斥力，因此，金属小球就会向_____滚动；当金属小球与中心电极碰撞时，金属小球带上正电荷。由于中心电极与金属小球都带有正电荷，小球受到中心电极_____力的作用而远离。当金属小球与接地的金属板碰撞时，正电荷被中和，此时金属小球_____（选填“带正电”、“带负电”或“不带电”）。如此循环往复，小球会在中心电极和环形金属板之间不停地滚来滚去。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A．实心球在上升过程中，因为质量不变、速度减小、高度增大，所以实心球的动能减小，重力势能增加，动能转化为重力势能；不考虑空气阻力，机械能总量不变，故A正确；
B．上升到最髙点时，重力势能最大，但实心球仍有水平方向的速度，因此动能不为零，故B错误；
C．下落时，重力势能转化为动能，动能增加，重力势能减小，故C错误；
D．整个过程中铅球只受重力作用，铅球的运动状态不断发生改变，故铅球受到非平衡力的作用，故D错误；
2、A
【解析】
B触地后，A由于惯性继续在桌面上运动，直至静止．在A运动的过程中，A受水平桌面对它的滑动摩擦力，滑动摩擦力的大小与物体间的正压力及接触面的粗糙程度有关，与物体运动的速度无关，所以，在A运动过程中，A受水平桌面对它的摩擦力大小不随时间变化．故选A．
3、A
【解析】
一个瓶子最多能装下500 g水，这个瓶子的容积是500cm3酒精、煤油、汽油的密度都小于水的密度，酱油的密度大于水的密度，所以能装下500 g的酱油．
故选A。
4、D
【解析】
①研究压力作用效果与压力大小的关系时，保持受力面积不变，运用的是控制变量法；
②研究声音的产生时，将发声的音叉与水面接触，水花四溅将音叉的振动放大，说明了声音是由物体振动产生的，采用的是转换法；
③研究磁场时，引入“磁感线”，采用的是模型法；
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体。采用的是控制变量法。
所以研究方法相同的是①与④。
故选D。
5、C
【解析】
A．将滑片P向右移动，滑动变阻器接入电路的阻值变大，由串联电路分压的规律可知，滑动变阻器分得的电压变大，R2分得的电压减小，因此电压表V1示数变大，V2示数变小，故A不符合题意；
B．断开电键S后，电压表V1的正负接线柱与电源两极相连，因此电压表V1示数变大，电压表V2的正负接线柱不能与电源两极相连，即电压表V2示数为零，即示数变小，故B不符合题意；
C．将电阻R1与电流表A的位置互换后，电压表V1测量电流表两端电压，因此示数减小为零，电压表V2示数不变，故C符合题意；
D．将电阻R2与电键S位置互换后，电压表V1测量电源电压，因此示数变大；电压表V2测量电键两端电压，因此减小为零，故D不符合题意．
6、B
【解析】
A．由题意知，木箱的重力G=200N，h=1m，则受到的重力做功：W有用=Gh=200N×1m=200J，A错误；
B．拉力F做的功W总=FL=75N×4m=300J；则克服摩擦力做功W额=W总﹣W有用=300J﹣200J=100J，B正确；
C．木箱沿斜面缓慢运动，做匀速直线运动，受合力为零，所以合力做功大小为0J，C错误；
D．木箱移动方向与支持力方向垂直，所以斜面的支持力做功为零，D错误．
7、C
【解析】
A．路灯同时亮、灭是开关作用的结果，串联电路和开关装在干路上的并联电路均能达到该效果，所以不能推测它们的串并联情况，选项A不符合事实；
B．投篮抛向空中的篮球，离开手后由于惯性继续运动，不是因为受到力的作用；选项B不符合事实；
C．当小磁针受到力的作用时可发生偏转，而磁体间力的作用是通过磁场产生的，所以可推测磁体周围有磁场，选项C符合事实；
D．用超声波可击碎人体内的“钻石“，说明声波具有能量，而不是声波能传递信息；选项D不符合事实．
二、填空题（本大题7小题，共21分）
8、声源响度
【解析】
解：把电视音量调小是在声源处减弱噪声；调小音量即减弱声音的响度。
点睛：防治噪声的途径：在声源处；在传播过程中；在人耳处；响度是指声音的强弱，它与物体振幅有关，音量的调节就是改变声音的响度。
9、24 10 12.8
【解析】
（1）根据串联电路的特点和欧姆定律表示出滑片位于b端、ab中点时电源的电压，利用电源的电压不变得出等式即可求出R的阻值；
（2）根据欧姆定律表示出两种情况下电压表的示数，进一步表示出电压表的示数之差即可求出滑片在ab中点时电流表的示数，利用电阻的串联和欧姆定律求出电源的电压；
（3）先求出滑片在b点时电路中的电流，利用P=I2R求出R消耗的电功率．
【详解】
（1）设总电压为U，滑片在b点时电流为I1，滑片在变阻器中点时电流为I2，则有即
因电源电压一定时，电流与总电阻成反比，
所以，，整理可得：
（2）由可得，电压表的示数之差：
解得：I2=1.2A，即滑片在ab中点时，电流表示数为1.2A；
电源的电压：
（3）滑片在b点时，电路中的电流：
此时变阻器消耗的电功率：
P滑=I12R滑=（0.8A）2×20Ω=12.8W．
本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是利用好电源的电压不变和电压表的示数之差．
10、先减小后增大
【解析】
因物体为铁块，所以会受到磁铁的吸引．又因磁铁两极磁性最强，中间磁性最弱，所以铁块在磁铁两极附近时对磁铁的压力最大，在中间时对磁铁压力最小．所以当铁块从N极滑到S极过程中其对磁铁的压力先减小后增大．
11、变小 不变
【解析】
由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R1支路的电流，
因并联电路中各支路独立工作、互不影响，且电源电压保持不变，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，当滑动变阻器R2的滑片P向b滑动时，R2接入电路的电阻变大，由I=可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路中的电流变小，即电流表A1的示数变小。
12、负
【解析】
毛皮对电子的束缚能力比梳子强，毛皮与梳子摩擦，毛皮得到电子带负电、梳子失去电子带正电．
13、振动 音调
【解析】
声音由物体振动产生，吹口琴时，在气流的冲击下，铜片振动，发出声音；
对不同气孔吹气，空气柱长度不同了，振动的频率（快慢）改变，声音的音调改变。
14、< 1．5
【解析】
试题分析：由图示可知，当电压相同时，通过电阻R1的电流较大，所以可知，较大的电阻是R2；当电阻并联时电压相等，总电流等于各支路电流之和，由图示可知，当电压为2V时，通过两个电阻的电流分别为1．4A和1．1A，所以干路中的电流为1．5A．
【考点定位】电压；电阻；电流
三、作图题（共7分）
15、
【解析】
过入射点O作垂直于界面的虚线为发线，因此时光是从空气斜射入玻璃砖，折射角小于入射角，所以折射光线要偏向法线；折射光线在玻璃砖中继续传播到达半圆界面，又成为半圆界面的入射光线，因此时光是从圆心传播而来，所以该入射光线方向与半圆界面垂直，则其传播方向不变，所以最后射出去的折射光线在半圆界面不发生偏折。如图：
16、
【解析】
平行于主光轴的光线通过凸透镜后会聚于焦点；过光心的方向不变；从焦点发出的光线，过凸透镜后平行于主光轴。还要知道由物体经过凸透镜的光线会聚到像点。
【详解】
连接AC，AC连线与主光轴的交点是凸透镜的光心，也就确定出凸透镜的位置。过A点作平行于主光轴的入射光线，然后根据折射点和C即可确定折射光线，折射光线与主光轴的交点即为右侧焦点F；过C作平行于主光轴的折射光线，然后根据A和折射点确定入射光线，入射光线与主光轴的交点即为左侧焦点F；
如下图所示：
此题考查了凸透镜对光线的会聚作用，考查了对三条特殊光线的应用，要理解成像的原理，根据过光心的光线传播方向不变确定凸透镜的位置是解决此题的关键。
17、
【解析】
平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变；如图所示：
。
四、实验题（本大题共5小题，共20分）
18、见解析所示 定值电阻短路 使定值电阻两端的电压保持不变 电压一定时，通过导体的电流与导体的电阻成反比 50 电流表没有调零
【解析】
（1）为了探究电流跟电阻的关系，实验中电压表与电阻并联；又因为滑片向右移动是，电流表示数变大，即电阻变小，故滑片以右电阻丝连入电路中，如下所示：
（2）小明同学连好电路后闭合开关，移动滑动变阻器滑片P，电流表有示数，说明电路无断路，电压表无示数，说明故障可能是与电压表并联的部分，即电阻短路；
（3）探究电流跟电阻的关系的实验，要控制电阻两端的电压保持不变，所以，该实验中滑动变阻器除了保护电路外，还有控制电阻两端的电压一定的作用；
（4）根据图乙所示的电流I随电阻R变化的图象知道，电流与电阻的乘积是一定值，故由此得出结论是：电压一定时，电流与电阻成反比；
（5）由图乙知道，电阻两端的电压始终保持U=2.5V，由串联电路电压的规律知道，变阻器分得的电压是：U滑=4.5V-2.5V=2V，电压表示数为变阻器分得的电压的倍，根据分压原理知道，当变阻器最大电阻40Ω连入电路中时，定值电阻有最大值：R定=1.25×40Ω=50Ω，所以，为了完成整个实验，更换的电阻R阻值不能够大于50Ω。
（6）由于两电表均无故障，说明测量过程正确，分析表格中数据发现，若电流值都去掉0.04A，则电流值与电压值成正比，由此可知，可能的原因是使用前电流表指针未调零。
19、水平 左 4 1 20 F1 l1＝F2 l2 (动力×动力臂＝阻力×阻力臂)
【解析】
试题分析：（1）为了便于直接从杠杆上读出力臂的大小，所以应调节杠杆水平平衡；调节杠杆平衡时，应把平衡螺母向着较高的一侧来拧，故应向左拧；（2）由杠杆的平衡条件可知，A位置3个钩码，力臂为4，故B位置力臂为3，应挂4个钩码；（3）根据杠杆的平衡条件：F1l1=F2l2可得：△＝1，☆＝20；（4）实验结论为：F1l1＝F2l2 （动力×动力臂＝阻力×阻力臂）．
【考点定位】杠杆的平衡条件
20、D压力滑动摩擦力大小与运动快慢无关(或接触面相同,压力相等,滑动摩擦力大小与运动快慢无关)
【解析】
试题分析：图中木块Q处于静止状态，受到平衡力的作用，弹簧测力计的读数等于木块Q受到木板P的滑动摩擦力大小，故读取测力计的示数，是为了测量木块Q受到木板P的滑动摩擦力大小．用相同的木板P和木块Q，接触面的粗糙程度相同，在木块Q上放不同个数的砝码，即木块Q对木板的压力不同，拉动木板P快慢相同，记录测力计的示数及对应的砝码个数．即保持接触面的粗糙程度不变，改变压力大小这是为了研究滑动摩擦力大小与压力的关系．用相同的木板P和木块Q，接触面粗糙程度相同，压力大小相同，发现拉动木板P的快慢不同时，测力计的示数相等．说明摩擦力大小相同，故由此得到的结论是滑动摩擦力大小与运动快慢无关．
考点：探究滑动摩擦力大小与哪些因素有关．
21、10或10.0 同一高度 倒立放大 投影仪 没有 B 下 远视
【解析】
(1)由图甲知，焦点到凸透镜的距离为：
20.0cm−10.0cm＝10.0cm，
所以凸透镜的焦距为：
f＝10.0cm；
(2)实验的，应调整烛焰、凸透镜和光屏三者的中心在同一高度；
(3)由图乙知，当蜡烛在刻度尺的10cm处，u＝15cm，2f>u>f，凸透镜成倒立放大的实像，这与投影仪的成像特点相同；
(4)实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上没有小泥点的像或影子。
(5)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，此时：
u＝16cm−10cm＝6cm，
u
