2026年西藏自治区山南市中考物理模试卷（含答案解析）

这是一份2026年西藏自治区山南市中考物理模试卷（含答案解析），共23页。试卷主要包含了考生必须保证答题卡的整洁，如图所示是一种测定风速的装置，下列关于声现象说法正确的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）

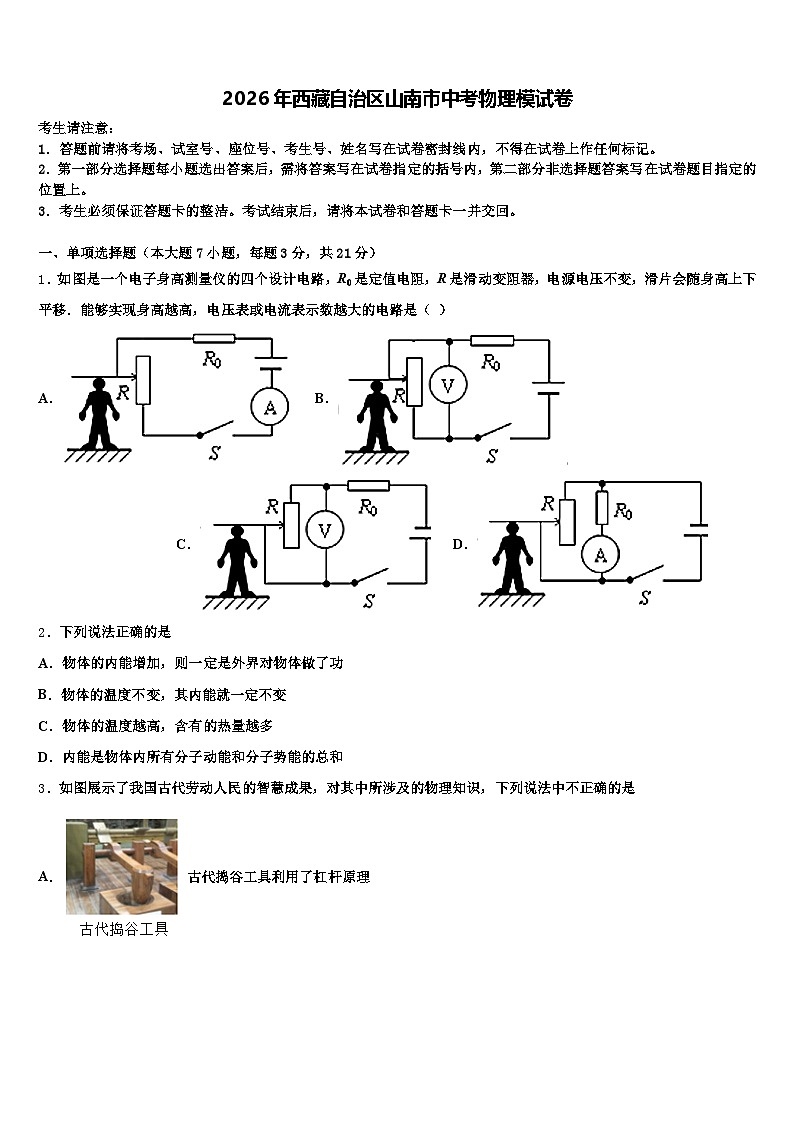

1．如图是一个电子身高测量仪的四个设计电路，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（ ）
A．B．C．D．
2．下列说法正确的是
A．物体的内能增加，则一定是外界对物体做了功
B．物体的温度不变，其内能就一定不变
C．物体的温度越高，含有的热量越多
D．内能是物体内所有分子动能和分子势能的总和

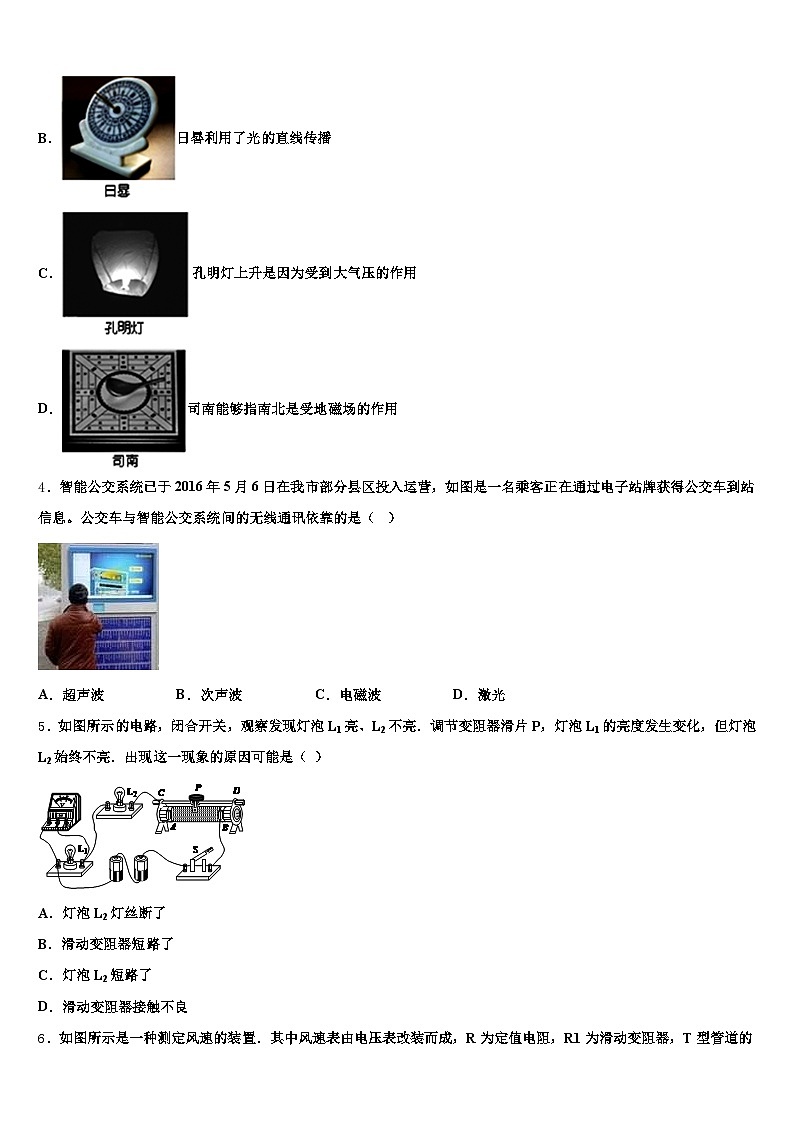

3．如图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法中不正确的是
A．古代捣谷工具利用了杠杆原理
B．日晷利用了光的直线传播
C．孔明灯上升是因为受到大气压的作用
D．司南能够指南北是受地磁场的作用
4．智能公交系统已于2016年5月6日在我市部分县区投入运营，如图是一名乘客正在通过电子站牌获得公交车到站信息。公交车与智能公交系统间的无线通讯依靠的是（ ）
A．超声波B．次声波C．电磁波D．激光
5．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮．出现这一现象的原因可能是（ ）
A．灯泡L2灯丝断了
B．滑动变阻器短路了
C．灯泡L2短路了
D．滑动变阻器接触不良

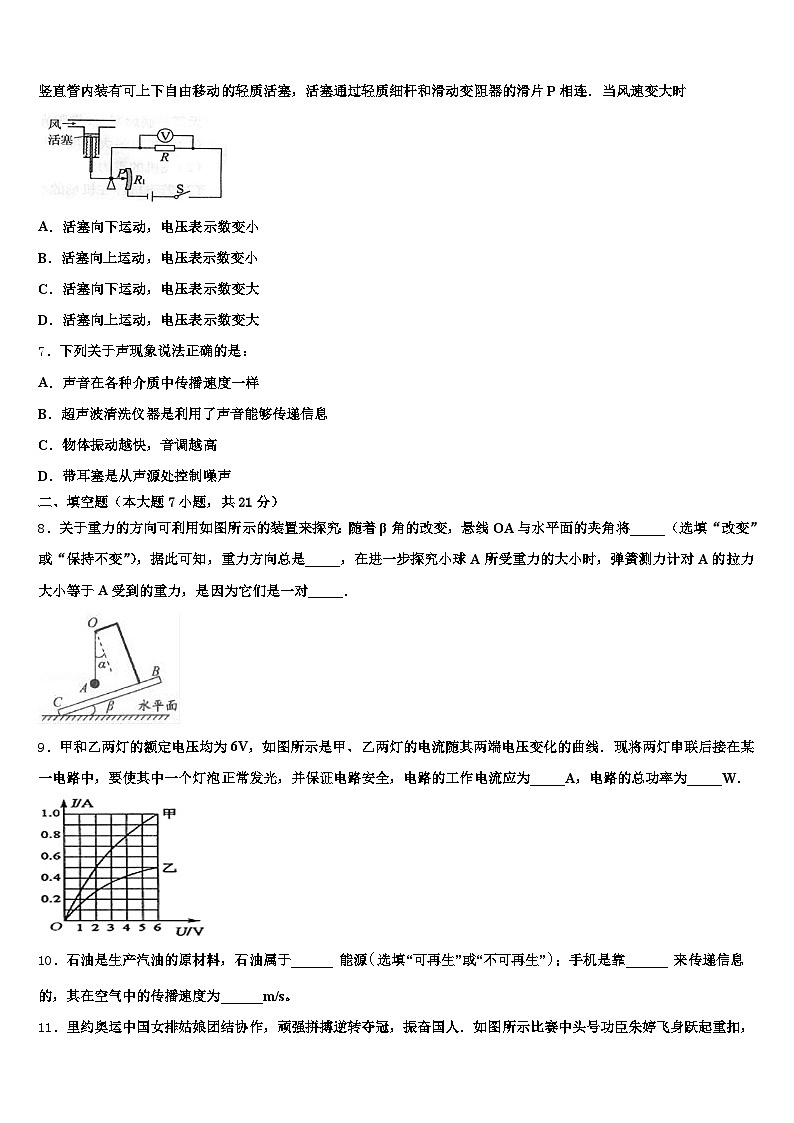

6．如图所示是一种测定风速的装置．其中风速表由电压表改装而成，R为定值电阻，R1为滑动变阻器，T型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连．当风速变大时
A．活塞向下运动，电压表示数变小
B．活塞向上运动，电压表示数变小
C．活塞向下运动，电压表示数变大
D．活塞向上运动，电压表示数变大
7．下列关于声现象说法正确的是：
A．声音在各种介质中传播速度一样
B．超声波清洗仪器是利用了声音能够传递信息
C．物体振动越快，音调越高
D．带耳塞是从声源处控制噪声
二、填空题（本大题7小题，共21分）
8．关于重力的方向可利用如图所示的装置来探究：随着β角的改变，悬线OA与水平面的夹角将_____（选填“改变”或“保持不变”），据此可知，重力方向总是_____，在进一步探究小球A所受重力的大小时，弹簧测力计对A的拉力大小等于A受到的重力，是因为它们是一对_____．
9．甲和乙两灯的额定电压均为6V，如图所示是甲、乙两灯的电流随其两端电压变化的曲线．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电路的总功率为_____W．
10．石油是生产汽油的原材料，石油属于______ 能源选填“可再生”或“不可再生”；手机是靠______ 来传递信息的，其在空气中的传播速度为______m/s。
11．里约奥运中国女排姑娘团结协作，顽强拼搏逆转夺冠，振奋国人．如图所示比赛中头号功臣朱婷飞身跃起重扣，球砸在对方界内，这是因为力可以改变物体的_____，球在落向地面的过程中，它的惯性_____，重力势能_____．（后两空均选填“改变”或“不变”）．
12．光电鼠标在电脑中应用非常广泛，其原理就是利用发光二极管照射鼠标垫（如图所示），并被反射到鼠标内的光学感应器．当鼠标移动时，感应器会连续拍摄鼠标垫表面所成的像，并利用数字信号处理来比较各个影像，以确定移动的距离和方向．产生的结果会传回计算机，而屏幕上的光标会根据这些结果来移动，图中光学感应器、透镜、发光二极管等元件固定在鼠标内．当发光二极管的光照射在粗糙的鼠标垫上时会发生_____（填“镜面反射”或“漫反射”）．光学感应器上所成的像是_____（填“实像”或“虚像”）．
13． “影”是生活中常见的光现象，如留下美好记忆照片的“摄影”属于光的_____、湖岸景色在水中形成的“倒影”属于光的_____．
14．某物理兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图像若在6mim内完全燃烧了400g的煤，水的比热容为4.2×103J/（kg·℃），煤的热值约为3×107J/kg，则6min内水吸收的热量为______J，该煤炉的效率是______。
三、作图题（共7分）
15．如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生反射和折射后的光路图．
（___）
16．如图所示,某工人站在A处通过一根绳子和两个滑轮用100N的拉力F匀速提起重300N的物体B,画出滑轮组的绕线（不考虑滑轮重、绳重和摩擦等）。
17．在图中补全凹透镜的入射光线和折射光线；
（____）
四、实验题（本大题共5小题，共20分）
18．“测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6 V，小灯泡的额定电压为2.5 V．
（1）请用笔画线代替导线将图乙中的实物连接完整．
（2）现有滑动变阻器R1（5 Ω 0.3 A）和R2（50 Ω 1 A），实验时应选用滑动变阻器________；
（3）闭合开关S前，应将滑动变阻器的滑片P滑到端________（填“A”或“B”）；
（4）闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作的是_____（填序号）；
A．检查电路是否开路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（5）实验过程中，移动滑动变阻器的滑片P的同时，眼睛应注视________（填序号）；
A．电压表示数 B．电流表示数 C．滑动变阻器滑片
（6）调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为___W；
（7）图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图象．由图象可知，小灯泡的阻值随电压的增大而________（选填“增大”“减小”或“不变”）．
19．小泽同学准备测量电阻的阻值（其阻值约为300Ω），老师提供的器材有：两节干电池（电压约为3V但不大于3V且保持不变）、一个电流表、一个电压表、一个滑动变阻器（“100Ω2A”）、一个开关、若干导线。小泽同学设计的实验电路如图所示，并要用此电路测量待测电阻的阻值，你认为这个方法是否可行？简述你的观点。
如果你认为上述方法可行，请你：①画出电路图：②写出主要实验步骤；③推导出的表达式（用已知量和测得量表示）。
如果你认为上述方法不可行，请你利用题中已有的器材设计出一种可行的实验方案（电路不能重组）。要求：①画出电路图；②写出主要实验步骤；③推导出的表达式（用已知量和测得量表示）。
20．王同学想测量额定电压是2.5V的小灯泡的额定功率，他使用了三节新干电池、“20Ω1A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路．
（1）闭合开关前，滑动变阻器的滑片应该滑动到最______（选填“左”或“右”）端，这样做的目的是______．
（2）他闭合开关后，又立即断开了开关，否则会损坏______（选填“灯泡”、“电流表”或“电压表”）
（3）他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线．
（__________）
（4）实验中，他调节滑动变阻器的滑片，使电压表的示数从1.5V变化到3V，画出了如图乙所示的图象，由于灯丝的电阻随温度的升高而可以判断图象的横坐标为______（选填“电压”或“电流”）．
（5）当电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是______．
（6）取下小灯泡，将阻值为5Ω、10Ω、15Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”．控制电压一定时，不可以选取的电压值是______
A．1.5V B .2V C D .3V
21．在“伏安法测电阻”实验中，提供的实验器材有：干电池、开关、滑动变阻器、电压表、电流表、待测电阻、小灯泡（2.5V）、导线若干。
请用笔画线代替导线，把下图的电路补充完整（要求：滑片P向右滑，滑动变阻器接入电路的电阻变大）。同学们测完待测电阻的阻值后，又利用桌上的器材完成了测量小灯泡的电阻值。教师从全班8个小组中，选取了三个比较具有代表性的实验记录，编号依次为一、二、三组。
一组实验记录表：二组实验记录表：
三组实验记录表：
小组内合作交流后，分析上述实验数据，得出结论：_____。通过组际间的深入交流，发现正常发光的小灯泡的电阻不应为8.1Ω，正确数值为_____，简单阐述理由_____。
22．在“探究凸透镜成像规律”的实验中．
如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图甲可知，凸透镜的焦距为_____cm．把烛焰放在如图乙所示，在凸透镜另一侧移动光屏，光屏上呈现了烛焰清晰的像．在光屏上得到一个倒立、_____（选填“放大”、“等大”或“缩小”）的实像，_____（选填“投影仪”、“照相机”或“放大镜”）就是利用这一成像规律工作的．如果撤掉光屏，眼睛在A处_____（选填“能”或“不能”）看到这个像．如图丙，把蜡烛放在二倍焦距以外的a点，移动光屏找到清晰的像；接着光屏和凸透镜不动，把蜡烛从a点移到b点，要使烛焰的像还能清晰地呈在光屏上，可以将光屏_____（靠近/远离）凸透镜，或者光屏不动，在凸透镜和蜡烛间再加一个_____（选填“凸透镜”或“凹透镜”）．
五、计算题（本大题共2小题，共13分）
23．如图所示，体积为1×10-3米3、密度为5×103千克/米3的均匀实心正方体甲和盛有水的轻质柱形容器乙放在水平桌面上，乙容器的底面积为2×10-2米2。
①求甲的质量m甲；
②将甲物体浸没在乙容器的水中，测得甲物体放入前后水对容器底部的压强如下表所示：
(a)求放入甲物体前乙容器中水的深度h水；请根据表中的信息，通过计算判断将甲物体放入容器时是否有水溢出？若无水溢出请说明理由；若有水溢出请求出溢出水的质量m溢水。
24．某中学为学生供应开水，用锅炉将200 kg的水从25 ℃加热到100 ℃，燃烧了6 kg的无烟煤．水的比热容是4.2 ×103 J/(kg·℃)，无烟煤的热值是3.4×107 J/kg.求：锅炉内的水吸收的热量是多少？无烟煤完全燃烧放出的热量是多少？此锅炉的效率是多少？
六、综合能力题（本大题共3小题，共18分）
25．随着人民生活水平的不断提高汽车经走进我们的家庭小明的爸爸最近也购买了车请完成下面两个与汽车有关的问题：
（1）请在图中用笔到线代替导线将汽车的启动原理图钥匙孔连接完整（说明：当钥匙插入仪表板土的钉匙孔并转动（相当于闭合开关），电动机（M）工作，启动轿车：电磁铁的工作电压小于电动机的工作电压）
（_____）
（2）电路接通后，电磁铁的上端是_____（选填“N或“S“）极
（3）若轿车在公路上以108km/h的速度匀速直线行驶2小时，已知该汽车行驶时每公里消耗0.1L，知汽油的热值为3×107J/L，轿车行驶过程中，汽油完全燃烧产生的内能有30%轿车前进时克服摩擦阻力所需要的能量求
①行驶2小时轿车通过的路程______？
②这2小时消耗汽油多少升_______？
③在上述行驶过程中受到的牵引力是多大__________？
26．如图甲所示，是一款家用电火锅，容量4L，额定电压220V，它能实现发热电阻丝R1在160W—1210W之间无极调温，图乙是它的电路简化图.
为了保护发热电阻丝，开关刚刚闭合时，电火锅处于保温状态，滑片应位于电阻丝R2的_____端．(选填“A”或“B”)当滑片从R2的最右端移到最左端时能够实现R1电功率从160W—1210W的无极调温，则R1的阻值为多大，R2的最大阻值为多大？_____电火锅以最大功率加热时，求电路中的电流．_____
27．为探究物体在水中受到的浮力大小与浸入水中的体积和深度的关系，小明和小华把装满水的溢水杯放到台秤上，溢水杯口下方放置一空量筒。用细线系住金属块并挂在弹簧測力计上，测力计示数为G．然后将金属块缓慢浸入水中，且始终不与杯接触，如图。
（1）金属块浸没前的过程中，测力计示数逐渐变小，说明浮力大小逐渐_____。据此，小明认为金属块受到的浮力随浸入水中的深度增大而增大；而小华则认为浮力随浸入水中的体积增大而增大，根据以上实验你认为下列说法正确的是_____。
A．只有小明的观点合理 B．只有小华的观点合理
C．两人的观点都不合理 D．两人的观点都合理
（2）接下来他们继续实验，增大金属块浸没在水中的深度，发现测力计的示数始终不变且为F，据此可得出_____的观点不具有普遍性。这个过程中金属块受到的浮力F浮＝_____。
（3）为了深入研究，他们测出量筒中水的体积V排，水的密度用ρ水表示，其重力G排＝_____，通过比较数据发现F浮＝G排，换用不同的物体和液体重复上述实验，都能得出F浮＝G排，说明决定浮力大小的根本因素是G排。
（4）从金属块开始浸入直至浸没一定深度的过程中台秤的示数变化情况是_____。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．两电阻串联，电流表测量电路中的电流，身高越高R接入电路的电阻变大，电路中的总电阻变大，根据欧姆定律可知电路中的电流变小，即电流表示数变小，故A不符合题意；
B．两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变大，根据串联电路分压的特点可知，滑动变阻器分得的电压变大，即电压表的示数变大，故B符合题意；
C．两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变小，电路中的总电阻变小，根据串联电路分压的特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故C不符合题意；
D．两电阻并联，电流表测量定值电阻所在支路电流，由于并联电路中各支路互不影响，因此通过定值电阻的电流不变，与身高无关，故D不符合题意．
2、D
【解析】
A. 改变内能的方式有热传递和做功两种方式．物体的内能增加，不一定是外界对物体做了功，还有可能是从外界吸收热量．故A 错误．
B. 晶体在熔化过程中温度不变，但不断吸热内能增大．所以物体的温度不变，其内能不一定不变．故B错误．
C. 热量是热传递过程中传递内能的多少，不能说含有热量．故C错误．
D. 内能是物体内所有分子无规则运动的动能与势能的总和．故D正确．
3、C
【解析】
A古代捣谷工具是利用一个硬杆，能在力的作用下够绕一个固定的点转动，这就是杠杆，这个工具就是利用了杠杆的原理，故A正确；不符合题意；
B.光沿直线传播的影子所指的时辰就是时间，光沿直线传播是日晷能够测量时间的条件之一，故B正确；不符合题意；
C．孔明灯升空是因为灯内气体受热膨胀，体积增大，所受浮力增大，大于灯本身的重力后它就会升空了．故C错误．符合题意；
D. 地磁场能对地球附近的磁体产生磁力，所以司南能够指南北是受地磁场的作用，故D正确．不符合题意；
4、C
【解析】
公交车与智能公交系统间的无线通讯依靠的是电磁波，电磁波可以在真空中传播，而声音波不能在真空中传播，故C正确。
故选C。
5、C
【解析】
分析实物图，看出灯泡L1和L2是串联连接，闭合开关，观察发现灯泡L1亮，说明电路不是断路，AD错误；L2不亮有可能是L2这里发生了短路故障，正确选C．
6、D
【解析】
试题分析：由图可知，定值电阻R与滑动变阻器R1串联，电压表测量的是R两端电压，当风速变大时，活塞上方气压变小，活塞向上移动，滑动变阻器接入电路的电阻变小，电路中的总电阻变小，通过电路中电流变大，定值电阻两端电压变大，电压表（风速表）示数变大，ABC错误，D正确．故选D．
考点：电路的动态分析
7、C
【解析】
A．声音的传播需要介质，声音在各种介质中的传播速度不一样，一般情况下，声音在固体中传播速度大于液体中的传播速度，在液体中传播速度大于气体中的传播速度，故A选项说法错误；
B．声音能够传递信息和能量，我们利用超声波清洗仪器是利用了声音能够传递能量，故B选项说法错误；
C．音调的高低由物体振动的频率决定，物体振动得越快，频率越高，发出声音的音调就越高，故C选项说法正确；
D．减弱噪声可以在声源处减弱、在传播过程中减弱、在人耳处减弱，带耳塞是从人耳处减弱噪声，故D选项说法错误．
二、填空题（本大题7小题，共21分）
8、保持不变 竖直向下 平衡力
【解析】
因为重力的方向总是竖直向下的，所以悬线OA由于受重力的作用就保持竖直方向不变，悬线OA与水平面的夹角将保持不变；重力的方向始终是竖直向下的，用来检查墙壁砌得是否竖直的中垂线就是根据这一原理制成的；弹簧测力计对A的拉力与A受到的重力，大小相等，方向相反，作用在同一物体上，作用在同一直线上，是一对平衡力．
9、0.5；4
【解析】
试题分析：由图象可知：灯泡甲正常工作时的电流为1A，灯泡乙正常工作时的电流为0.5A，因为，串联电路中各处的电流相等，所以，将两灯串联后接在某一电路中，要使其中一个灯泡正常发光时，电路的最大电流为0.5A；由图象可知，0.5A所对应两灯泡的电压分别U甲=2V，U乙=6V，因为，串联电路中总电压等于各分电压之和，所以，电源最大电压U=U甲+U乙=2V+6V=8V．
考点：欧姆定律及其应用
10、不可再生 电磁波 3×108
【解析】
石油属于化石能源，一旦消耗短时间内无法再生，所以是不可再生能源；电磁波可以传递信息和能量，手机是靠电磁波来传播信息的，其在空气中的传播速度为3×108m/s。
11、运动状态 不变 改变
【解析】
女排比赛中头号功臣朱婷飞身跃起重扣，改变了排球的运动方向，球砸在对方界内，是因为力可以改变物体的运动状态；球在落向地面的过程中，质量不变，所以它的惯性不变；高度降低，所以重力势能变小，即发生改变．
12、
【解析】
（1）由于鼠标垫的表明粗糙，所以当发光二极管的光照射在鼠标垫上时，发生了漫反射；
（2）当鼠标移动时，感应器会连续拍摄鼠标垫表面所成的像，并利用数字信号处理来比较各个影像，说明光学感应器上所成的像是实像．
13、折射 反射
【解析】
留下美好记忆照片的“摄影”属于光的光的折射，湖岸景色在水中形成的“倒影”是平面镜成像属于光的反射．
14、2.52×106 21%
【解析】
水吸收的热量：Q吸=cm水（t-t0）=4.2×103J/（kg•℃）×10kg×（80℃-20℃）=2.52×106J，
煤完全燃烧产生的热量：Q放=m煤q=0.4kg×3×107J/kg=1.2×107J，
该煤炉的效率：η==21%。
三、作图题（共7分）
15、
【解析】
（1）光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
（2）光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角；
（3）过焦点的入射光线，经凸透镜后平行于主光轴射出．
【详解】
根据反射角等于入射角，在法线右侧的水中画出反射光线；光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，由此在法线右侧的空气中画出折射光线；过焦点的入射光线，经凸透镜折射后平行于主光轴射出，如图所示：
涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．
16、
【解析】
滑轮组的省力特点：滑轮组由几段绳子承担物重，拉起绳子的力就是物重的几分之一；组装滑轮组时，承担物重的绳子段数设为n，如果n为奇数，从动滑轮连起，如果n为偶数，从定滑轮连起。
【详解】
不计滑轮重和绳重，不计摩擦力，承担物重的绳子段数为n=＝=3；滑轮组由3段绳子承担物重，绕线如图乙所示：
17、
【解析】
根据平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点作出折射光线；根据过光心的光线经凹透镜折射后传播方向不改变作出折射射光线．如图所示：
四、实验题（本大题共5小题，共20分）
18、 R2 B C A 0.95 增大
【解析】
（1）测量小灯泡的电功率，应将电压表并联在小灯泡两端，根据小灯泡的额定电压为2.5V，电压表需选用0~3V量程；连图如下：
（2）由串联电路特点和欧姆定律可得，小灯泡正常发光时，变阻器连入阻值：
，
因此应选用滑动变阻器R2；
（3）闭合开关S前，应将滑动变阻器的滑片P置于阻值最大位置，故滑片P滑到B端．
（4）闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，说明电路是连通的，灯泡不发光可能是实际功率太小，所以应移动滑动变阻器的滑片，观察小灯泡是否发光，故答案为C。
（5）实验过程中，移动滑动变阻器的滑片P，使电压表示数为2.5V时，小灯泡正常发光。因此，眼睛应注视电压表示数，故答案为A。
（6）由图丙可知，电流表选用0~0.6A量程，分度值为0.02A，因此示数为0.38A；所以小灯泡额定功率：
P额=U额I=2.5V×0.38A=0.95W。
（7）由图丁可知，小灯泡的阻值随电压的增大而增大。
19、见解析
【解析】
根据题中“小泽同学准备测量电阻的阻值”可知，本题考查测量电阻的方法。伏安法测电阻，要求测出待测电阻两端电压和通过它的电流。
待测电阻两端电压可由电压表直接测出。通过待测电阻的电流可由电流表测出，而根据电源的电压和待测电阻的阻值，可求出通过待测电阻的电流，由计算值可知电流值是非常小的，小于电流表的分度值，因而测不出电流值。
但我们可以测出滑动变阻器在最小阻值和最大阻值处电压表的示数，根据电源电压不变，列出一个等式，从而求出电阻值。
【详解】
（1）由于待测电阻的阻值约为300Ω，而电源电压小于3V，所以电路中的电流小于电流表的分度值，无法用电流表测出待测电路中的电流，所以小泽设计的实验电路是不可行的；
（2）实验的电路图如下所示，只读出电压表的示数，不读电流表的示数或去掉电流表。
或
①按图连接电路，闭合开关，保持滑片P在b端即最大阻值处，此时滑动变阻器接入电路的阻值是100Ω，记下电压表示数为 U1；
②移动滑片P至a端即最小阻值处，此时滑动变阻器接入电路的阻值是0Ω，电源电压全部由待测电阻承担，记下电压表示数为U2（即为电源电压）；
③根据电源电压是一个定值，可得出一个等式：，
推理得出表达式：
20、右 保护电路 电压表 电流 0.7W A
【解析】
（1）闭合开关前，滑动变阻器的滑片应该滑动到阻值最大处的最右端，可以保护电路；
（2）电源为三节新干电池串联，电源电压为4.5V；原电路中，电压表串联在电路中，电流表将灯短路，电路中几乎没有电流，电压表（量程为0-3V）测电源电压，故他闭合开关后，又立即断开了开关，否则会损坏电压表；
（3）电流表应串联在电路中，电压表应与灯并联，改正后如下图所示：

（4）实验中，他调节滑动变阻器的滑片，使电压表的示数从1.5V变化到3V，画出了如图乙所示的图象，由于灯丝的电阻随温度的升高，由U=IR可知，灯泡电压的变化量大于电流的变化量，如图所示，所以可以判断图象的横坐标为电流；
（5）当电压表示数为2.5V时，电流表的示数如图丙所示，电流选用小量程，大小为0.28A，则小灯泡的额定功率：P=UI=2.5V×0.28A=0.7W；
（6）探究电流与电阻的关系，应控制电阻两端的电压一定（即电压表示数不变），
设电压表示数为U′，根据串联电路电压的规律可知，变阻器的电压为一定值，
由串联分压原理有：------①，
①式中左边为一定值，当定值电阻最大时，变阻器的最大电阻连入电路中，
即，
解得最小电压为：U′≈1.93V，则不可以选取的电压值是1.5V，故选A．
21、 定值电阻的电流与它两端电压成正比;灯泡的电阻随电压的增大而增大 10.0Ω 温度会影响灯丝的电阻，应根据额定电压和额定电流求灯泡电阻
【解析】
（1）灯泡的额定电压为2.5V，故电压表选用小量程与灯并联，滑片P向右滑，滑动变阻器接入电路的电阻变大，故变阻器左下接线柱连入电路中，如下所示：
（2）由表一和表二数据知，考虑到误差因素，因电压与电流之比为一定值，故得出：定值电阻的电流与它两端电压成正比；
由表三数据知，灯的电流随电压的增大而变大，根据P＝UI，灯的功率变大，灯的温度升高，灯的电阻变大，故得出灯泡的电阻随电压的增大而增大。
（3）灯在正常发光时的电阻为10.0Ω；
灯在不同电压下温度不同，温度会影响灯丝的电阻，故灯丝的电阻不能取平均值，应根据额定电压和额定电流求灯泡正常发光时的电阻。
22、11 缩小 照相机 能 靠近 凹透镜
【解析】
(1)如图平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，光屏上的光点是凸透镜的焦点，光心到焦点的距离叫凸透镜的焦距，焦距是11cm；
(2) 把烛焰放在如图乙所示，光屏上呈现了烛焰清晰的像，由图知，物距大于像距，物体在二倍焦距以外，成倒立缩小的实像．应用于照相机．如果撤掉光屏，眼睛在A处，光线继续传播射入人眼，人眼能看到这个像．
(3)蜡烛放在二倍焦距以外的a点，移动光屏找到像，蜡烛从a点移到b点，物距变大，像距变小，像会成在光屏的左侧，要使光屏和凸透镜位置不动，在光屏上仍能得到清晰的像，可以将光屏靠近凸透镜，或在凸透镜和蜡烛之间再加一个凹透镜，凹透镜对光线有发散作用，使会聚成像的光线错后会聚到光屏上．
五、计算题（本大题共2小题，共13分）
23、①5kg②（a）0.2m（b）0.6kg
【解析】
①由ρ=得甲的质量：m甲=ρV=5×103kg/m3×1×10-3m3=5kg；
②（a）由p=ρgh得水的深度：h水===0.2m；
（b）放入甲物体后水的深度：h水′===0.22m，
水面实际上升：0.22m-0.2m=0.02m，
水面应该上升的高度是：=0.05m，
因为：0.05m>0.02m，
所以有水溢出，V溢=2×10-2m2×(0.05m-0.02m)=6×10-4m3，
溢出水的质量：m溢水=ρ水V溢=1.0×103kg/m3×6×10-4m3=0.6kg。
24、 (1) (2) (3)
【解析】
(1)锅炉内的水吸收的热量是：
；
(2)无烟煤完全燃烧放出的热量是：
；
(3) 此锅炉的效率是：
。
答：(1)锅炉内的水吸收的热量是；
(2)无烟煤完全燃烧放出的热量是；
(3)此锅炉的效率是。
六、综合能力题（本大题共3小题，共18分）
25、 N 216km 21.6L 900N
【解析】
（1）根据题意分析可知，钥匙孔与一节电池、电磁铁组成控制电路，电动机与总电源组成工作电路，如下图：
（2）由图知，电流由电磁铁的下方流入，根据安培定则可知，电磁铁的上端为N极，下端为S极；
（3）①由 得，行驶2小时轿车通过的路程：；
②根据题意可知，这2小时消耗的汽油： ；
③汽油完全燃烧产生的热量： ，
根据可知，轿车前进时克服摩擦阻力做的功：，
汽车匀速行驶时，受到的牵引力和阻力是平衡力，由 得，汽车受到的牵引力：
．
26、B 40Ω；70Ω 5.5A
【解析】
（1）由图可知定值电阻R1和滑动变阻器R2串联，为了保护发热电阻丝，开关刚刚闭合时，电火锅处于保温状态，即电阻最大，此时滑片应位于R2的B端；
（2）当滑片位于R2最左端时，只有R1接入电路，R1消耗的功率最大是1210W，根据P=得R1===40Ω，当滑片位于R2最右端时，R2接入阻值最大，此时总电阻最大，R1功率最小是160W，根据P=I2R得此时电路电流I===2A，电路总电阻R总===110Ω，R2=R总-R1=110Ω-40Ω=70Ω；
（3）电火锅以最大功率加热时，只有R1接入电路，此时电流：I大===5.5A．
27、（1）变大； D； （2）小明； G﹣F； （3）ρ水V排g； （4）一直不变
【解析】
（1）浸在液体中的物体受到竖直向上的浮力作用，根据F=G-F浮 知道，受到的浮越大，则弹簧测力计的示数越小。
（2）由于增大金属块浸没在水中的深度，而测力计的示数始终不变，据此可知浮力与物体完全浸没在液体中的深度无关；
（3）由重力G=mg=ρV g计算排出水的重力；
（4）根据台秤示数等于台秤对容器的支持力，然后由阿基米德原理可知台秤示数前后示数的变化。
【详解】
（1）金属块浸没前的过程中，测力计示数逐渐变小，由F=G-F浮 知道，说明浮力大小逐渐变大；金属块浸没前的过程中，小明认为金属块受到的浮力随浸入水中的深度增大而增大；而小华则认为浮力随浸入水中的体积增大而增大，结合以上实验，说明两人的观点都合理，故选D；
（2）接下来他们继续实验，增大金属块浸没在水中的深度，发现测力计的示数始终不变且为F，则说明出浮力与物体完全浸没在液体中的深度无关，即小明的观点不具有普遍性；由F=G-F浮 知道，这个过程中金属块受到的浮力是：F浮 =G-F；
（3）根据题意知道，测出量筒中水的体积是V排，水的密度用ρ水表示，则其重力G排=m排 g=ρ水V排g。
（4）分析台秤的受力知道，台秤的示数等于溢水杯的重力+水的重力+物体对水向下的压力-溢出的水人重力，且物体对水向下的压力等于浮力，等于溢出的是的重力，所以抵消，故台秤示数不变。
实验序号
定值电阻R2
电流I/A
电压U/V
电阻R/Ω
1
0.30
1.50
5.00
2
0.39
2.00
5.12
3
0.50
2.50
5.00
4
0.59
3.00
5.08
电阻平均值/Ω
5.05
实验序号
定值电阻R1
电流I/A
电压U/V
电阻R/Ω
1
0.09
1.1
12.2
2
0.15
1.8
12.0
3
0.19
2.5
12.1
电阻平均值/Ω
12.1
实验序号
小灯泡R3
电流I/A
电压U/V
电阻R/Ω
1
0.10
0.50
5.0
2
0.16
1.00
6.3
3
0.20
1.50
7.5
4
0.23
2.00
8.7
5
0.25
2.50
10.0
6
0.27
3.00
11.1
小灯泡平均电阻值/Ω
8.1
水对容器底部的压强
放入甲物体前
放入甲物体后
p水(帕)
1960
2156
