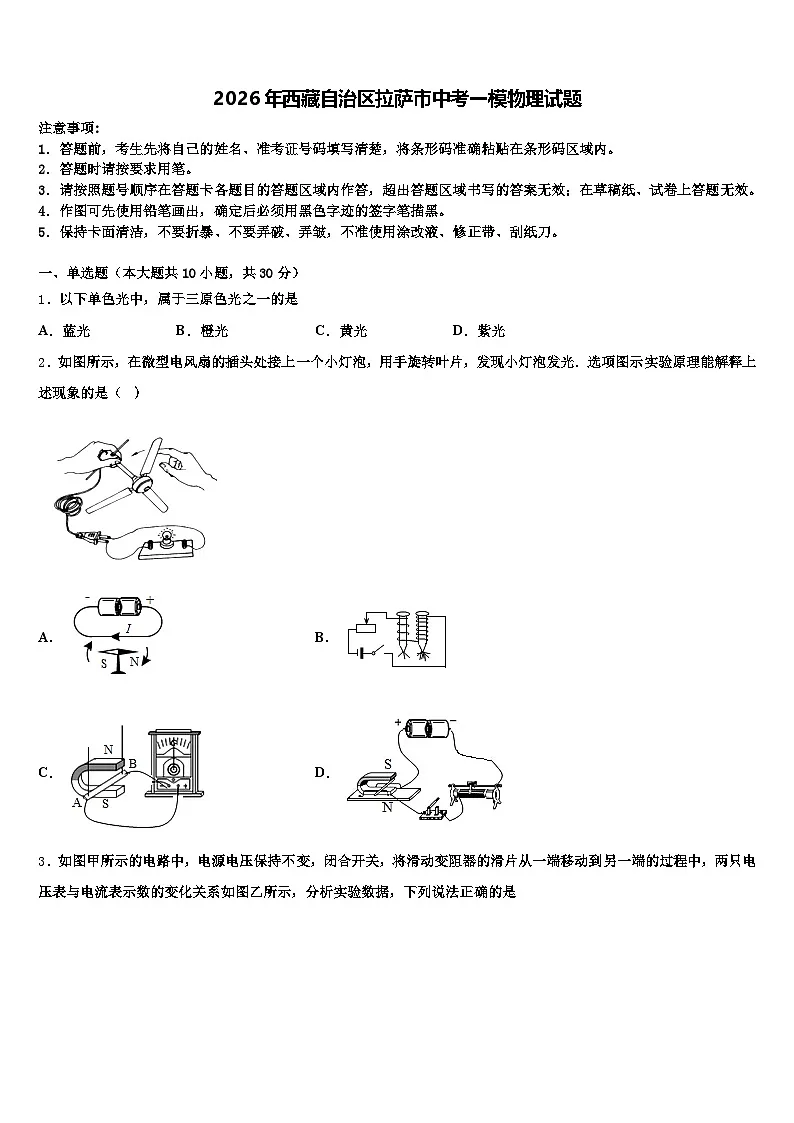

2026年西藏自治区拉萨市中考一模物理试题（含答案解析）

这是一份2026年西藏自治区拉萨市中考一模物理试题（含答案解析），共17页。试卷主要包含了答题时请按要求用笔，下列能源中，属于可再生能源的是等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．以下单色光中，属于三原色光之一的是
A．蓝光B．橙光C．黄光D．紫光
2．如图所示，在微型电风扇的插头处接上一个小灯泡，用手旋转叶片，发现小灯泡发光．选项图示实验原理能解释上述现象的是（ ）
A．B．
C．D．

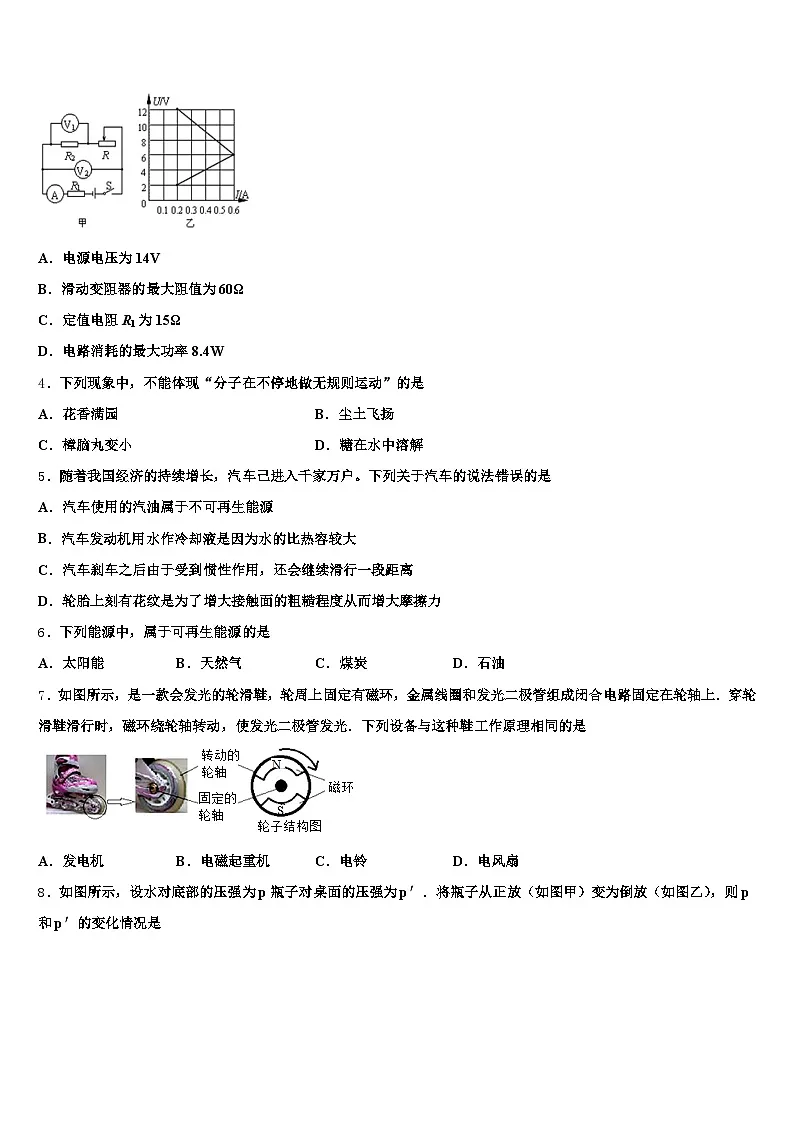

3．如图甲所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片从一端移动到另一端的过程中，两只电压表与电流表示数的变化关系如图乙所示，分析实验数据，下列说法正确的是
A．电源电压为14V
B．滑动变阻器的最大阻值为60Ω
C．定值电阻R1为15Ω
D．电路消耗的最大功率8.4W
4．下列现象中，不能体现“分子在不停地做无规则运动”的是
A．花香满园B．尘土飞扬
C．樟脑丸变小D．糖在水中溶解
5．随着我国经济的持续增长，汽车己进入千家万户。下列关于汽车的说法错误的是
A．汽车使用的汽油属于不可再生能源
B．汽车发动机用水作冷却液是因为水的比热容较大
C．汽车刹车之后由于受到惯性作用，还会继续滑行一段距离
D．轮胎上刻有花纹是为了增大接触面的粗糙程度从而增大摩擦力
6．下列能源中，属于可再生能源的是
A．太阳能B．天然气C．煤炭D．石油
7．如图所示，是一款会发光的轮滑鞋，轮周上固定有磁环，金属线圈和发光二极管组成闭合电路固定在轮轴上．穿轮滑鞋滑行时，磁环绕轮轴转动，使发光二极管发光．下列设备与这种鞋工作原理相同的是
A．发电机B．电磁起重机C．电铃D．电风扇

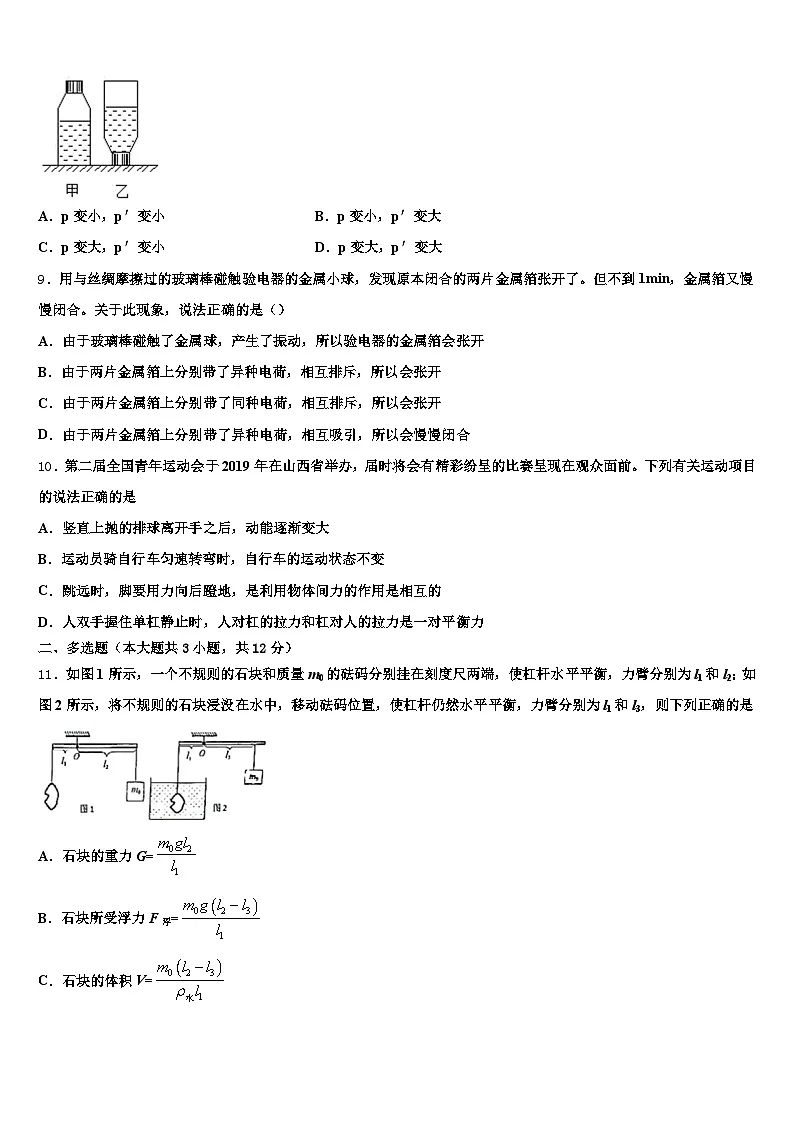

8．如图所示，设水对底部的压强为p瓶子对桌面的压强为p′．将瓶子从正放（如图甲）变为倒放（如图乙），则p和p′的变化情况是
A．p变小，p′变小B．p变小，p′变大
C．p变大，p′变小D．p变大，p′变大
9．用与丝绸摩擦过的玻璃棒碰触验电器的金属小球，发现原本闭合的两片金属箔张开了。但不到1min，金属箔又慢慢闭合。关于此现象，说法正确的是（）
A．由于玻璃棒碰触了金属球，产生了振动，所以验电器的金属箔会张开
B．由于两片金属箔上分别带了异种电荷，相互排斥，所以会张开
C．由于两片金属箔上分别带了同种电荷，相互排斥，所以会张开
D．由于两片金属箔上分别带了异种电荷，相互吸引，所以会慢慢闭合
10．第二届全国青年运动会于2019年在山西省举办，届时将会有精彩纷呈的比赛呈现在观众面前。下列有关运动项目的说法正确的是
A．竖直上抛的排球离开手之后，动能逐渐变大
B．运动员骑自行车匀速转弯时，自行车的运动状态不变
C．跳远时，脚要用力向后蹬地，是利用物体间力的作用是相互的
D．人双手握住单杠静止时，人对杠的拉力和杠对人的拉力是一对平衡力
二、多选题（本大题共3小题，共12分）
11．如图1所示，一个不规则的石块和质量m0的砝码分别挂在刻度尺两端，使杠杆水平平衡，力臂分别为l1和l2；如图2所示，将不规则的石块浸没在水中，移动砝码位置，使杠杆仍然水平平衡，力臂分别为l1和l3，则下列正确的是
A．石块的重力G=
B．石块所受浮力F浮=
C．石块的体积V=
D．石块的密度ρ=ρ水
12．如图所示是从北京南站到上海虹桥站的高铁运行时刻表，根据表中给出的信息，下列说法错误的是( )
A．高铁全程运行1318km
B．高铁从北京南站至枣庄站的平均速度为250.8km/h
C．高铁在无锡东站停车时间为10min
D．高铁从南京南站到常州北站的运行速度比从北京南站至枣庄站的平均速度快
13．关于家庭电路和安全用电常识，下列说法中正确的是
A．人体安全电压为不高于220V
B．使用试电笔时，手应接触笔尾金属体
C．只有接触高压线路才会发生触电事故
D．家里的空气开关“跳闸”，可能是发生了短路
三、填空题（本大题共5小题，共10分）
14．如图所示，将一重27N的金属块浸没水中，静止时弹簧测力计的示数是17N，则它受到的浮力为________N；现将它浸没在另一种液体中，静止时弹簧测力计的示数为15N，则液体的密度为________kg/m3，g=10N/kg。
15．图中R1=4Ω，R2=6Ω，把它们串联接在U=6V的电路中。则通电1min，电阻R1产生的热量为_____J。
16．小明在做电学实验中需要一个量程为9V的电压表，可是他只能找到量程为0～3mA的电流表一只。通过查资料，小明知道电流表可以改装成电压表，这是因为电流表本身也有电阻，当电流通过电流表时，它的两接线柱之间具有一定的电压，这个电压的大小可从电流表的示数反映出来。已知该电流表的电阻为Rg＝10Ω。若将这个电流表当作电压表使用，它所能测量的最大电压值为_____V。若要将该电流表改装成量程是9V的电压表，应_____联一个_____Ω的定值电阻。
17．小王同学在“探究凸透 镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、______ 的实像，生活中使用的_____ （选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的．
18．如图所示，用滑轮组匀速提升质量为1.5kg的物体A时，弹簧测力计的示数为_________ N，若将物体竖直提升1m，拉力做功是__________ J，该滑轮组的机械效率是__________ ．如果不计绳重和摩擦，动滑轮的重力为__ N．（g取10N/kg）
四、计算题（本大题共3小题，共29分）
19．小轿车电动机启动时车灯会瞬时变暗，其原因可用如图所示电路解释。在打开车灯的情况下，电动机未启动时，电流表示数为I＝10A，电动机启动时电流表示数为I′＝58A，如果电源电压为U＝12.5V，电阻r＝0.05Ω，电流表电阻忽略不计，求：（小灯泡电阻不随温度变化）
（1）电动机未启动时，车灯的电功率为多少？
（2）因电动机启动，车灯的电功率减少了多少？
（3）如果此小轿车电动机在行驶过程中突然发生故障，内部线圈1min产生了6×104J的热量，则此电动机线圈的电阻rM是多少？（故障对车灯没有影响，且电路满足欧姆定律）
20．科技小组的同学设计了如图甲所示的恒温箱温控电路，它包括控制电路和受控电路两部分，用于获得高于室温、且温度在一定范围内变化的“恒温”．其中控制电路电源电压为36 V，R为可变电阻，Rt为热敏电阻（置于恒温箱内），热敏电阻阻值随温度变化的关系如图乙所示，继电器线圈电阻R0为50 Ω．已知当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路的电流减小到0.036 A时，衔铁会被释放．加热器的规格是“220 V 1000 W”，恒温箱内部空间大小是2 m3，空气的密度是1.30 kg/m3，比热容是103 J/（kg·℃）．
（1）如图甲所示状态，通过加热器的电流多大？
（2） 加热器产生的热量有80 %转化为恒温箱内空气的内能，若使恒温箱内空气温度从25℃升高到65℃，加热器需正常工作多长时间？
（3） 若要使恒温箱内可获得上限为100℃的“恒温”，当可变电阻R调节到多大？
（4）如果需要将恒温箱内的下限温度设为50℃的“恒温”，则应将可变电阻R调节为多大？
21．一台电热水器，其铭牌数据如下表所示．现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃，水的比热容c水＝4.2×103J/(kg·℃)，请完成下列计算：
水吸收的热量是多少？电热水器的效率是多少？
五、作图题（本大题共2小题，共4分）
22．人静止站在汽车上时，如果汽车突然启动向前，人容易向后倾倒。如图是一个简单的示意图，请在图中白点处画出汽车突然启动时，人受力情况的示意图。
23．如图是小明房间的壁灯电路，为了再安装一个插座给书桌上的台灯独立供电，他决定将插座连接到a、b、c、d中的某两个接线柱上，请在图中画出符合要求的接法．导线不能交叉．
六、实验探究题（本大题共3小题，共15分）
24．某同学在探究“物体的动能跟哪些因素有关”时，提出了如下猜想：
猜想一：物体动能大小与物体的质量有关
猜想二：物体动能大小与物体的运动速度有关
为了验证上述猜想，老师提供了如下器材：细线、刻度尺、三个钢球（质量分别为0.1kg、0.2kg、和0.3kg）、木块和长木板.
实验装置如图所示，将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离，在同样的平面上，木块被撞得越远，说明钢球的动能越大.
该同学利用上述器材和装置进行了实验，并在下表中记录了实验获得的数据.
请你完成下列任务：该实验用到了两个常用的实验方法是_______________和__________________请简要写出验证猜想一的实验方案。
____________________________________________________________________为了便于验证猜想二，请重新设计一个实验表格，并将上表中的相关数据全部筛选整理后填入你所设计的表中.
25．小泽同学准备测量电阻的阻值（其阻值约为300Ω），老师提供的器材有：两节干电池（电压约为3V但不大于3V且保持不变）、一个电流表、一个电压表、一个滑动变阻器（“100Ω2A”）、一个开关、若干导线。小泽同学设计的实验电路如图所示，并要用此电路测量待测电阻的阻值，你认为这个方法是否可行？简述你的观点。
如果你认为上述方法可行，请你：①画出电路图：②写出主要实验步骤；③推导出的表达式（用已知量和测得量表示）。
如果你认为上述方法不可行，请你利用题中已有的器材设计出一种可行的实验方案（电路不能重组）。要求：①画出电路图；②写出主要实验步骤；③推导出的表达式（用已知量和测得量表示）。
26．在课外实践活动中，用闪光照相机探究纸锥竖直下落的运动情况，照相机每隔0.2s曝光一次。
小芳所在的兴趣小组拍下的照片如图甲所示，由此可以判断纸锥下落的速度变化情况是_____(选填“不变”“先变大后不变”或“一直变大”)。若测得纸锥在A、C两位置间的实际距离为6.40 cm，则AC过程中，纸锥的速度为________m/s。如图乙所示，四个速度随时间的关系图像中，能反映出该纸锥下落运动的是_____。(选填图中的选项字母)
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
用放大镜观察彩色电视画面，可以发现是由红、绿、蓝三种色光混合而成的，因此红、绿、蓝被称为色光的三原色．故选A.
彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色光叫色光的三原色．
2、C
【解析】
微型电风扇是电动机，电动机的结构与发电机相类似，在微型电风扇的插头处接上一个小灯泡，用手旋转叶片， 发现小灯泡发光，是利用运动的线圈在磁场中切割磁感线产生了电流，即电磁感应现象，并将机械能转化为了电能．小灯泡发光把电能转化成了光能．所以：
A． 奥斯特实验，说明电流周围存在磁场，故A不符合题意．
B． 探究影响电磁铁磁性强弱的因素，电流相同时，线圈匝数越多磁性越强，故B不符合题意．
C． 电磁感应现象，闭合电路的部分导体做切割磁感线运动产生感应电流，故C符合题意为答案．
D． 通电导体在磁场中受力运动，是电动机的原理，故D不符合题意．
故选C。
3、C
【解析】
由电路图可知，电阻R1、电阻R2、滑动变阻器串联在电路中，电压表V1测量R2两端的电压，电压表V2测量R2和变阻器两端的总电压，电流表测量电路中的电流。当滑片P向左移动时，滑动变阻器连入的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，R1和R2两端的电压变大，则电压表V1的示数变大，因串联电路中总电压等于各分电压之和，所以，电压表V2的示数变小，结合图乙可知，图象中上半部分为电压表V2示数变化图线，下半部分为电压表V1示数变化图线；
当滑片P移至最左端时，两电压表均测R2两端的电压，电路中的电流最大为I=0.6A，UV1=6V，因串联电路中总电压等于各分电压之和，电源的电压：U=UV1+U1=6V+0.6A×R1-------①，当滑片位于右端时（变阻器接入电路的阻值最大），电压表V2的示数（R2和变阻器两端的电压）UV2=12V时，电压表V1的示数为2V，电路中的电流I′=0.2A，滑动变阻器的最大阻值：R==50Ω，故B错误；
则电源的电压：U=UV2+U1′=12V+0.2A×R1------②，因电源的电压不变，所以，由①②解得：R1=15Ω，U=15V，故A错误，C正确；
电路消耗的最大功率：P最大=UI最大=15V×0.6A=9W，故D错误。
4、B
【解析】
A．花香满园，是因为花香中的分子是在不断运动的，向四周扩散，使人们闻到花香，能表明分子在不停地做无规则运动，故A不符合题意；
B．尘土飞扬不是扩散现象，是宏观物体的机械运动，不能说明分子在不停地做无规则运动，故B符合题意；
C．衣柜里的樟脑丸过一段时间变小了，是扩散现象的结果，能表明分子在不停地做无规则运动，故C不符合题意；
D．糖在水中溶解是扩散现象的结果，能表明分子在不停地做无规则运动，故D不符合题意．
5、C
【解析】
A、汽车使用的汽油是由石油加工而成，在短时间内无法从自然界得到补充，属于不可再生资源，故A正确；
B、.因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机常用水来做冷却剂，故B正确；
C、刹车后，汽车由于惯性还要继续滑行一段距离，惯性不是力，不能说受到惯性作用，故C错误；
D、轮胎表面有凹凸的花纹，可以在压力一定时，增大接触面的粗糙程度从而增大与路面的摩擦，防止打滑，故D正确。
6、A
【解析】
A.太阳能可以在自然界里源源不断地得到补充，所以它属于可再生能源，故A符合题意；
BCD.天然气、煤炭、石油不可能在短期内从自然界得到补充，所以它们属于不可再生能源，故BCD不符合题意。
7、A
【解析】
观察轮子部分构造可知，溜冰时磁环随轮周转动，相当于金属线圈做切割磁感线运动，电路中产生感应电流，使二极管发光，属于电磁感应现象；
A、发电机是根据电磁感应现象制成的，故A正确；
B、电磁起重机利用的是电流的磁效应，故B错误；
C、电铃利用的是电流的磁效应，故C错误．
D、电风扇中有电动机，利用的是磁场对电流的作用；故D错误．
8、D
【解析】
由图知道，瓶内水不满，瓶子的形状是上细下粗，所以倒过来会使水的深度变大，由公式P=ρgh知道，液体对瓶塞的压强变大；瓶对桌面的压力等于瓶和里面水的总重力，所以无论瓶口朝上还是朝下，它们的重力不变，故对桌面的压力也不变，但倒过来后受力面积变小，即对桌面的压强变大，所以将瓶子从正放变为倒放，则p变大，p′变大，故选D．
9、C
【解析】
用丝绸摩擦过的玻璃棒带的电荷为正电荷，用绸子摩擦过的玻璃棒接触验电器的金属球，使两金属箔片都带上正电荷，因同种电荷互相排斥而使金属箔片将张开，故ABD错误，C正确。
10、C
【解析】
A、竖直向上抛出的排球，离开手后会继续向上运动的过程中排球的质量不变，排球的速度在不断的减小，动能减小，故A错误；
B、当自行车匀速转弯时，自行车的运动方向发生变化，其运动状态发生变化，故B错误；
C、立定跳远时，脚要用力向后蹬地，利用物体间力的作用是相互的，故C正确；
D、人双手握住单杠静止时，人对杠的拉力与杠对人的拉力是一对作用力和反作用力，故D错误。
二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A．根据杠杆平衡条件，由图1可知Gl1=m0gl2，所以石块的重力G=，故A正确；
B．根据杠杆平衡条件，由图2可知(G-F浮)l1=m0gl3，Gl1-F浮l1=m0gl3，m0gl2- F浮l1=m0gl3，石块受到的浮力F浮=，故B正确；
C．根据F浮=ρ水gV排得石块的体积V=V排===，故C正确；
D．根据ρ=得石块的密度ρ=，把G=，V=带入得ρ=ρ水，故D错误．
12、BCD
【解析】
A．由图表可知，从北京南——上海虹桥全程是1318公里，即1318km，故A正确；
B．差表知高铁从北京南站到枣庄站里程是627km，所用时间7:00—9:31，共计2小时31分，平均速度v===249.1km/h，故B错误；
C．从表中可知，高铁11:54到达无锡东站，11:55发车，停留时间1min，故C错误；
D．由表查知，南京南到站到常州北站距离1153km-1023km=130km，时间11:03—11:35共计32min，平均速度v===243.75km/h＜249.1km/h，故D错误。
13、BD
【解析】
A．只有不高于36V的电压对人体才是安全的，故A错误；
B．使用试电笔时，手应接触笔尾金属体，故B正确；
C．高压线路、家庭电路对人体都是危险的，故C错误；
D．空气开关跳闸的基本原因是：短路或用电器总功率过大，故D正确．
三、填空题（本大题共5小题，共10分）
14、10 1.2×103
【解析】
根据静止受平衡力的作用（称重法测浮力的原理）可得，浮力为：
；
根据阿基米德原理得物体的体积为：
；
浸没在另一种液体中，静止时弹簧测力计的示数为15N，浮力为：
；
液体的密度为：
。
重点是称重法测量浮力的原理及阿基米德原理的应用，称重法求出浮力后，根据可求排开水的体积，即物体的体积，再根据在另一种液体中时的浮力可求该液体密度的大小。
15、86.4
【解析】
由图可知，R1、R2串联接在6V的电路中，通过R1的电流：I1=I===0.6A，由焦耳定律可得，通电1min电阻R1产生的热量：Q1=I12R1t=（0.6A）2×4Ω×60s＝86.4J。
16、0.03 串 2990
【解析】
（1）当通过的电流表的电流I大＝3mA＝3×10﹣3A时，电流表两端的最大电压：U大＝I大Rg＝3×10﹣3A×10Ω＝0.03V，即能测量最大电压值是0.03V；
（2）由题知，要串联电阻分担的电压：UR＝U﹣U大＝9V﹣0.03V＝8.97V，∵＝，∴R＝＝＝2990Ω。
17、缩小 照相机
【解析】
图中凸透镜成像时，物距等于20cm，像距等于15cm，此时物距大于像距，成倒立、缩小的实像，生活中使用的照相机就是利用物体在二倍焦距以外，像呈现在一倍焦距和二倍焦距之间的规律来工作的．
点睛：本题考查凸透镜成像规律，解决该题利用凸透镜成像时，物距大于像距时，成倒立、缩小的实像规律，解题技巧，物距与像距比较，哪个距离大对应尺寸也大．
18、5.4 16.2 92.6% 1.2
【解析】
弹簧测力计的分度值为0.2N，所以弹簧测力计的示数为5.4N；拉力所做的功W总=Fs=5.4N×3×1m=16.2J；物体A的重力：GA=mg=1.5kg×10N/kg=15N，W有=Gh=15N×1m=15J，滑轮组的机械效率：η=×100%=×100%=92.6%；动滑轮的重力：G动=nF-GA=3×5.4N-15N=1.2N．
四、计算题（本大题共3小题，共29分）
19、（1）120W（2）43.2W（3）0.4Ω
【解析】
（1）由题意可知，电源的电阻r＝0.05Ω，电动机没有启动时，车灯与电源的电阻串联，由欧姆定律和电阻的串联可得电路中的电流：，则车灯的电阻：；电动机未启动时，车灯的电功率为：
；
（2）电动机启动后，电动机与车灯并联后再与电源的电阻串联，设此时灯的电压为U′L，根据串联电路电压的规律及欧姆定律可得，此时灯的电压：
，此时车灯消耗的电功率为：，车灯的功率减小量：；
（3）由欧姆定律可得，此时通过车灯的电流：，根据并联电路电流的规律，通过电动机线圈的电流：，根据可得，电动机线圈的电阻：。
答：（1）电动机未启动时，车灯的电功率为120W；
（2）因电动机启动，车灯的电功率减少43.2W；
（3）如果此小轿车电动机在行驶过程中突然发生故障，内部线圈1min产生了6×104J的热量，则此电动机线圈的电阻rM是0.4Ω。
20、（1）4.55A（2）130s（3）450Ω（4）150Ω
【解析】
(1)由图甲所示电路可以知道，工作电路是通路，加热器处于加热状态。受控电路电源电压为220V，加热器的规格“220V 1000W”，此时加热器在额定电压下工作，其电流为：
(2) 恒温箱内空气温度从25℃升高到65℃需要吸收的热量为：
设加热器需正常工作时间为t，则放出的热量为W=Pt（其中P=1000W），
根据已知列方程如下：80%×Pt=1.04×105J，计算得t=130s；
(3) 若要使恒温箱内可获得上限为100℃的“恒温”，欲使电流达到0.04A的最高衔接电流，控制电路的电阻应该为，读图乙可知100℃时热敏电阻的阻值为400Ω，所以可变电阻R此时调节为：900Ω－400Ω－50Ω=450Ω；
(4) 当获得最高温度为50℃时，欲使电流达到0.036A的最低释放电流，控制电路的电阻应该为，读图乙可知50℃时热敏电阻的阻值为800Ω，所以可变电阻R此时调节为：1000Ω－800Ω－50Ω=150Ω；
21、（1）（2）
【解析】
（1）水吸收的热量：
．
（2）给水加热消耗的电能：
加热效率为：．
答：（1）水吸收的热量是4.2×106J；（2）电热水器的效率是87.5%；
五、作图题（本大题共2小题，共4分）
22、略
【解析】
人静止站在汽车上受到重力和支持力的作用，这两个力大小相等、方向相反、作用在同一直线上，是一对平衡力；当汽车突然启动时，人由于惯性将保持原来的运动状态，会产生向后滑动的趋势，因此受到向前的摩擦力。示意图如下：
23、
【解析】
根据要求，安装一个插座给书桌上的台灯独立供电，所以插座和电灯并联，开关控制电灯，因此插座并联在a、d两个接线柱上，电路图如下：
六、实验探究题（本大题共3小题，共15分）
24、转化法 控制变量法 将质量不同的钢球从同一高度由静止释放，去撞击水平地板上的木块，并用刻度尺分别测出木块移动的距离。
【解析】
根据题中“探究“物体的动能跟哪些因素有关””可知，本题为探究实验题，考查了实验方法的运用，实验方案的设计以及对实验数据的筛选，有一定的难度。根据控制变量法设计实验方案，进行实验数据的筛选，完成解答。
【详解】
（1）物体动能大小可能与物体的质量、物体的运动速度有关，探究动能大小与其中一个因素的关系时，要控制其他因素不变，即利用控制变量法；动能的大小不容易测量，因此通过木块滑行的距离来反映，在同样的平面上，木块被撞得越远，说明钢球的动能越大，即运用转换法；
（2）为了探究物体动能大小与物体的质量有关，要控制物体到达水平面时的速度一定，即控制钢球在斜面上的高度相同，改变物体的质量。因此实验方案为：将质量不同的钢球从同一高度由静止释放，去撞击水平地板上的木块，并用刻度尺分别测出木块移动的距离。
（3）为了便于验证猜想二，物体动能大小与物体的运动速度有关，应控制物体的质量一定，改变物体的运动速度，因此筛选出钢球的质量相同，速度不同，即钢球下落高度不同的数据填入表中，如下：
可得出结论：质量一定时，物体的速度越大，动能越大。
25、见解析
【解析】
根据题中“小泽同学准备测量电阻的阻值”可知，本题考查测量电阻的方法。伏安法测电阻，要求测出待测电阻两端电压和通过它的电流。
待测电阻两端电压可由电压表直接测出。通过待测电阻的电流可由电流表测出，而根据电源的电压和待测电阻的阻值，可求出通过待测电阻的电流，由计算值可知电流值是非常小的，小于电流表的分度值，因而测不出电流值。
但我们可以测出滑动变阻器在最小阻值和最大阻值处电压表的示数，根据电源电压不变，列出一个等式，从而求出电阻值。
【详解】
（1）由于待测电阻的阻值约为300Ω，而电源电压小于3V，所以电路中的电流小于电流表的分度值，无法用电流表测出待测电路中的电流，所以小泽设计的实验电路是不可行的；
（2）实验的电路图如下所示，只读出电压表的示数，不读电流表的示数或去掉电流表。
或
①按图连接电路，闭合开关，保持滑片P在b端即最大阻值处，此时滑动变阻器接入电路的阻值是100Ω，记下电压表示数为 U1；
②移动滑片P至a端即最小阻值处，此时滑动变阻器接入电路的阻值是0Ω，电源电压全部由待测电阻承担，记下电压表示数为U2（即为电源电压）；
③根据电源电压是一个定值，可得出一个等式：，
推理得出表达式：
26、先变大后不变 0.16 A
【解析】
(1)[1]纸锥在相同的时间内通过的路程先变大，后不变，所以纸锥的运动速度先变大后不变．
[2]在AC过程中，纸锥的速度为：

(2)[3]因为纸锥的下落速度是先变大后保持不变，因此只有A选项符合要求。
型号
FED-H50
额定电压
220V
最大装水量
50㎏
额定功率
2000W
次数
钢球质量m/kg
钢球下落高度h/cm
木块移动距离s/cm
1
0.1
10
8
2
0.1
25
19
3
0.3
20
36
4
0.2
10
15
5
0.3
10
22
6
0.3
15
30
次数
钢球质量m/kg
钢球下落高度h/cm
木块移动距离s/cm
1
0.3
10
22
2
0.3
15
30
3
0.3
20
36
次数
钢球质量m/kg
钢球下落高度h/cm
木块移动距离s/cm
1
0.3
10
22
2
0.3
15
30
3
0.3
20
36
