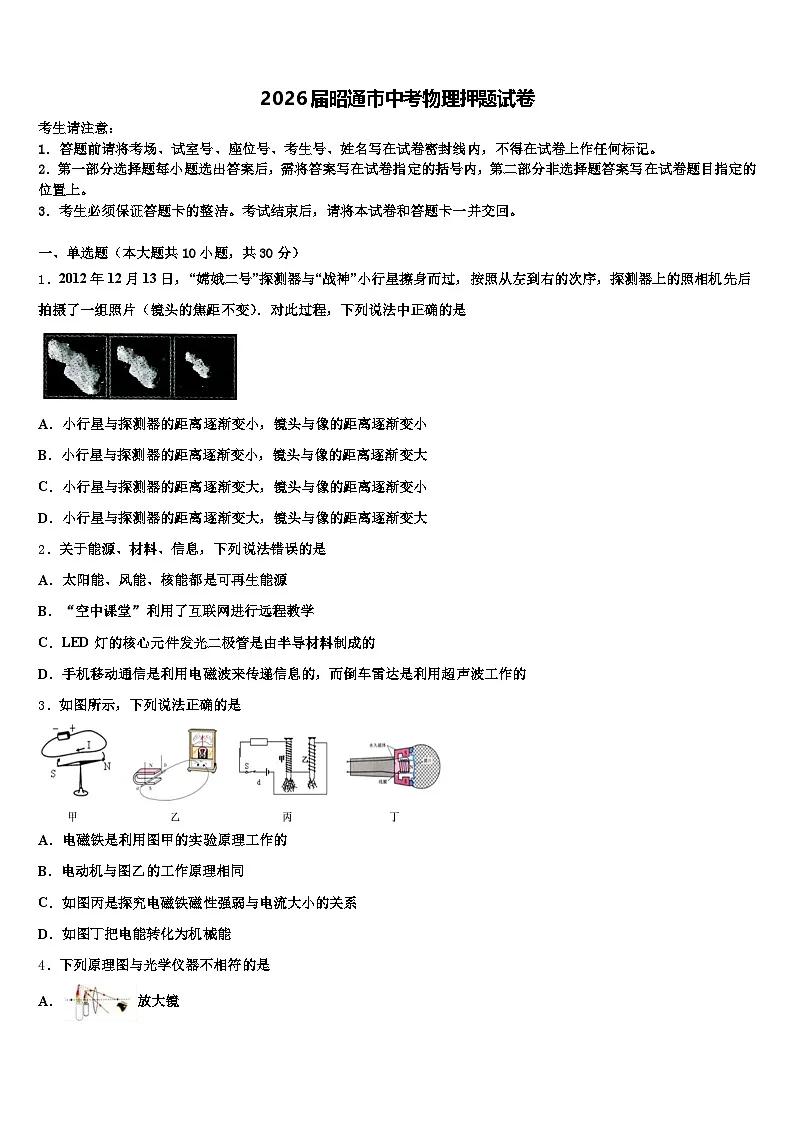

2026届昭通市中考物理押题试卷（含答案解析）

这是一份2026届昭通市中考物理押题试卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，下列原理图与光学仪器不相符的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．2012年12月13日，“嫦娥二号”探测器与“战神”小行星擦身而过，按照从左到右的次序，探测器上的照相机先后拍摄了一组照片（镜头的焦距不变）．对此过程，下列说法中正确的是
A．小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变小
B．小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变大
C．小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变小
D．小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变大
2．关于能源、材料、信息，下列说法错误的是
A．太阳能、风能、核能都是可再生能源
B．“空中课堂”利用了互联网进行远程教学
C．LED灯的核心元件发光二极管是由半导材料制成的
D．手机移动通信是利用电磁波来传递信息的，而倒车雷达是利用超声波工作的
3．如图所示，下列说法正确的是
A．电磁铁是利用图甲的实验原理工作的
B．电动机与图乙的工作原理相同
C．如图丙是探究电磁铁磁性强弱与电流大小的关系
D．如图丁把电能转化为机械能
4．下列原理图与光学仪器不相符的是
A．放大镜

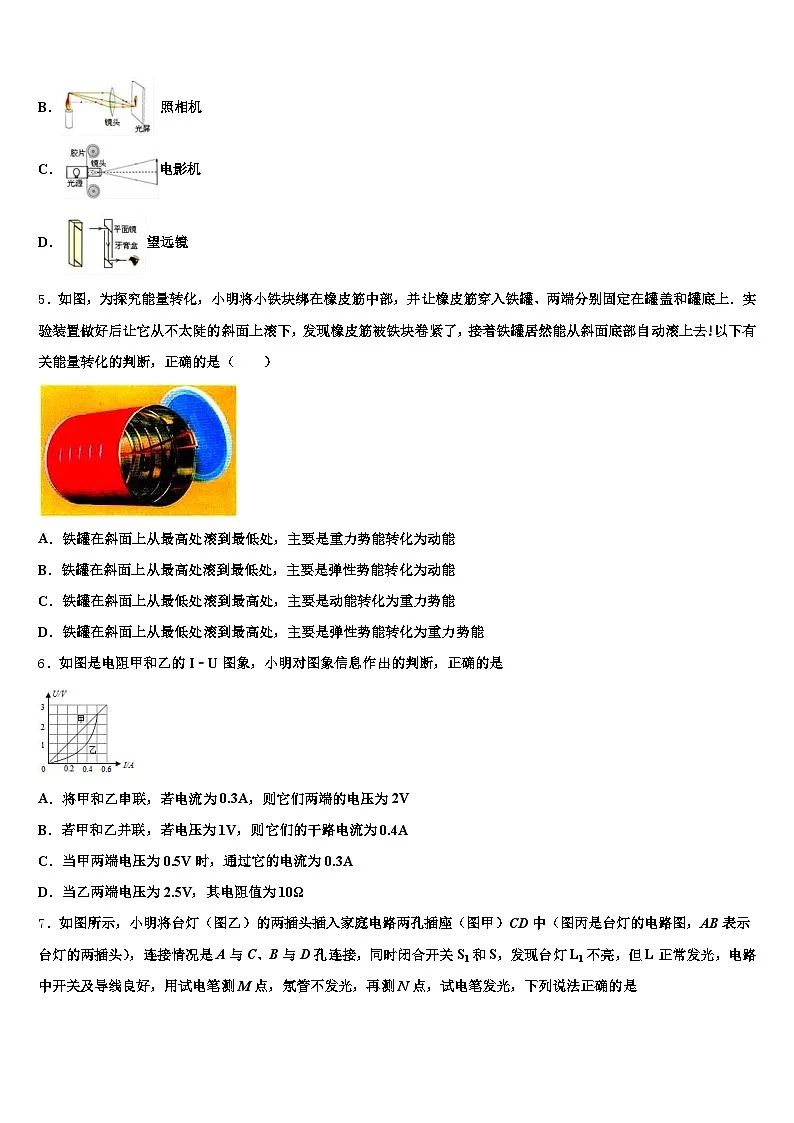

B． 照相机
C．电影机
D．望远镜
5．如图，为探究能量转化，小明将小铁块绑在橡皮筋中部，并让橡皮筋穿入铁罐、两端分别固定在罐盖和罐底上．实验装置做好后让它从不太陡的斜面上滚下，发现橡皮筋被铁块卷紧了，接着铁罐居然能从斜面底部自动滚上去!以下有关能量转化的判断，正确的是（ ）
A．铁罐在斜面上从最高处滚到最低处，主要是重力势能转化为动能
B．铁罐在斜面上从最高处滚到最低处，主要是弹性势能转化为动能
C．铁罐在斜面上从最低处滚到最高处，主要是动能转化为重力势能
D．铁罐在斜面上从最低处滚到最高处，主要是弹性势能转化为重力势能
6．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是
A．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
B．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
C．当甲两端电压为0.5V时，通过它的电流为0.3A
D．当乙两端电压为2.5V，其电阻值为10Ω
7．如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，同时闭合开关S1和S，发现台灯L1不亮，但L正常发光，电路中开关及导线良好，用试电笔测M点，氖管不发光，再测N点，试电笔发光，下列说法正确的是
A．进户零线断路
B．台灯L1断路
C．试电笔氖管发光人不会触电是因为没有电流通过人体
D．人站在地面上手接触台灯接点N时不会触电
8．关于家庭电路和安全用电，下列说法正确的是
A．三孔插座下面的两个孔是用来给用电器供电的，上面的孔是用来散热的
B．开关接在火线和用电器之间，与接在用电器和零线之间，同样安全
C．家里的空气开关跳闸，可能是短路，也可能是用电器的额定功率过大
D．发现有人触电，应该首先切断电源，一定不要用手去拉触电的人
9．图中为关于电和磁的实验，下列叙述不正确的是
A．图甲实验说明电流周围存在磁场
B．图乙实验演示的是发电机的工作原理
C．图丙实验说明磁场对电流有力的作用
D．图丁实验演示的是同名磁极相互排斥
10．在生产和生活中，人们常根据物质不同的属性选择材料，下面属于主要从弹性的角度考虑选材的是
A．用钨作为白炽灯泡灯丝的材料B．用橡胶作为汽车轮胎的材料
C．用铝合金作为制作飞机的材料D．用塑料作为插座外壳的材料
二、多选题（本大题共3小题，共12分）
11．下列选项中的对应关系完全正确的是
A．以下是物品用途及利用的主要性质：
在地板上洒水降温﹣﹣水蒸发吸热
用干冰人工降雨﹣﹣干冰升华吸热
用磁铁吸引铁钉﹣﹣磁铁有磁性
B．以下是物理现象及其说明的问题：
电磁感应现象﹣﹣﹣电能转化为机械能
水向低处流﹣﹣液体内部有压强
高压输电﹣﹣﹣减少输送线路上电能损失
C．以下是各种装置及其相应的原理：
智能机器狗﹣﹣﹣半导体材料应用
重垂线﹣﹣﹣重力方向竖直向下
天平﹣﹣﹣﹣杠杆原理
D．以下是常见做法和所要达到的目的：
居民区附近禁止汽车鸣笛﹣﹣﹣防止噪音
图钉的前端做得很尖﹣﹣增大压强
用力将实心球扔出﹣﹣力能改变物体运动状态
12．自然界的能量可以从一个物体转移到另一个物体，也可以从一种形式转化为其他形式。以下事例中，能量的形式发生了转化的是
A．燃油汽车在汽油机驱动下行驶
B．电动汽车在电动机驱动下行驶
C．原野上风吹动风车叶轮转动
D．冬天用电暖气为房间供暖
13．如图所示的电路中，电源电压恒定，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4：1，则
A．R1：R2＝4：1
B．U1：U2＝3：1
C．当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为1：4
D．当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为3：4
三、填空题（本大题共5小题，共10分）
14．家用轿车上的倒车雷达是利用_____（选填“电磁波”或“超声波”）工作的。核能属于_____（选填“可再生”或“不可再生”）能源，核电站是利用_____（选填“核裂变”或“核聚变”）来获得核能的。
15．汽车在转向前，为起到安全警示的作用，死机会拨动动方向盘边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，若一个灯泡坏了，另一个还能发光，这两个转向灯在电路中的连接方式为______________；司机所拨动的这根横杆相当于电路中的______________. 家庭电路中传输电流的导线在导线芯外面包有一层橡胶或塑料，是因为橡胶和塑料是______________体，使用时比较安全；白炽灯用久了灯丝变细，则灯丝电阻会______________（选填“变大”“变小”或“不变”）.
16．某高铁列车以300千米/时的速度匀速行驶，以地面为参照物，列车是_____的（选填“运动”或“静止”），经过0.5小时列车行驶的路程为_____千米；车轮行驶过后铁轨会发热，这是通过_____的方式使铁轨的内能增大．
17．物理学规定：磁体周围的磁感应线从磁体的N极出发，回到磁体的S极；磁体内部的磁感应线的走向则与外部的磁感应线走向相反，如图是垂直于纸面放置的螺线管，通过如图所示的电流时，原来静止在螺线管内部的小磁针N极将会______（“偏向纸内”、“偏向纸外”）。
18．如图所示，木块的长度为______cm：电压表的读数为______V．

四、计算题（本大题共3小题，共29分）
19．电动摩托车是利用电动机来驱动的一种环保型交通工具，采用独轮设计，车身小巧并具有自身平衡功能,可帮助通勤者应对拥堵的交通和避免昂贵的停车费.某款电动摩托车的整车质量为57kg，电动机的额定电压为60V，电动机的额定功率为300W，且行驶最大速度可达40km/h，此车只可乘一人，已知小强的质量为60kg，匀速行驶时所受阻力为总重的0.02倍．（g=10N/kg）该车以额定功率行驶20min时，消耗的电能；若该车电动机将80%的电能转化为克服阻力做的功，在平直公路上以额定功率匀速行驶20km所需要的时间．
20．如图是家庭常用的电热水壶，其铭牌数据如表所示.若加热电阻的阻值不随温度变化而改变，且此时的大气压为1标准大气压.则：
（1）电热水壶正常工作时，其加热电阻的阻值是多大？将一满壶20℃的水烧开，水需要吸收多少热量？[c水=4.2×103J/（kg•℃）]不考虑热量损失，电水壶正常工作时，烧开这壶水需要多长时间？
21．如图所示，电源两端电压U为6V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为0.9A．
求：（1）电流表A1的示数I1；
（2）电阻R2的阻值；
（3）电路消耗的电功率P．
五、作图题（本大题共2小题，共4分）
22．根据图中的折射光线画出相应的入射光线．
（________）
23．图中两条光线是由同一点光源发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置。
（_____）
六、实验探究题（本大题共3小题，共15分）
24．在“测量牛奶密度”的实验中
（1）小明先将牛奶倒入量筒，如图甲所示体积为30mL；接着将天平放在水平台面上，将游码归零，发现指针静止时位置如图乙所示，则应将平衡螺母向______（选填“左”或“右”）端调节，使天平平衡；用调节好的天平测出空烧杯的质量为33g，然后将量筒中的牛奶倒入烧杯，用天平测量烧杯和牛奶的总质量，天平平衡时如图丙所示，烧杯和牛奶的总质量为________g．
（2）根据以上实验数据计算出牛奶的密度为__________kg/m3，由于牛奶在容器壁有残留，导致用该方法测得的密度比真实值小．对此小华认为这是由于以量筒中的牛奶为研究对象，所测质量偏小所引起的；小明认为这是由于以烧杯中的牛奶为研究对象，所测体积偏大所引起的．这两位同学的分析__________．
A．只有小华正确 B．只有小明正确 C．两人都正确 D．两人都错误
25．在探究“电阻上的电流跟两端电压关系”的实验过程中小刚同学做出了以下猜想：
A．电阻一定，电流跟电压成正比。
B．电阻一定，电流跟电压成反比。
C．电流跟电压无关。
你认为合理的猜想是_____（填序号），你的依据是_____。为了检验猜想是否正确，小刚设计了如图所示的电路图，其中电源电压为3V，电阻R为20Ω，变阻器R'上标有“15Ω 1A”字样。
①请你帮他选量程：电压表应选_____V，电流表应选_____A。
②上表是小刚记录的数据，请你替小刚写出结论：电阻一定时，_____。
③小刚在实验中想把电压表的示数调到1V，但无论怎样调节都无法达到要求，其原因是_____。小刚还想用这个电路研究电流跟电阻的关系，并与上表中的第1次实验数据作比较，于是他把20Ω的电阻换成10Ω，闭合开关后，小刚的下一步操作是_____，记录数据；接着他再把10Ω电阻换成5Ω，重复上述操作。
26．用焦距为10cm的凸透镜探究“凸透镜成像规律”．
小豪同学将蜡烛、凸透镜、光屏随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，原因可能是_____．重新调整后，将蜡烛、凸透镜固定在光具座上，如图甲所示，移动光屏后得到烛焰清晰、完整的像，该像是倒立_____（选填“放大”或“缩小”）的实像．我们可以从不同角度看到光屏上的像，是因为发生了_____（选填“镜面反射”或“漫反射”）．接下来保持蜡烛和光屏的位置不动，将凸透镜向蜡烛方向移动，光屏上再次出现了一个倒立
_____（选填“放大”或“缩小”）的清晰实像，与这种成像原理一致的光学仪器是_____（选填“照相机”、“投影仪”或“放大镜”）．当光屏上出现蜡烛清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到_____．
A．蜡烛像的下半部分 B．蜡烛像的上半部分
C．蜡烛完整的像，像的亮度变暗 D．蜡烛完整的像，像的亮度不变在图甲中，小豪把自己的近视眼镜放在凸透镜和蜡烛之间，发现光屏上的像变得模糊不清，应该向_____（填“靠近”或“远离”）透镜方向移动光屏，可再次得到清晰的像．某小组实验时对图甲中的装置进行了改进，将蜡烛换成带有“F”形的LED灯、光屏贴上方格纸，如图乙所示，请写出改进后其中一个优点：_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
试题分析：凸透镜成实像时，物距变大，像距变小，像变小．
解：探测器上的镜头相当于一个照相机，照相机成实像，凸透镜成实像时，物距变大，像距变小，像变小．如图，像逐渐变小，说明小行星和探测器的距离逐渐变大，镜头和像的距离逐渐变小．
故选C．
【点评】凸透镜成实像时，物距变大，像距变小，像变小，这条结论在凸透镜成像习题中有广泛的应用．
2、A
【解析】
A．太阳能、风能、是可再生能源，可从自然界不断获得且可重复利用，核能会越用越少属于不可再生能源，故A错误；
B．随着互联网的普及，互联网在生活中的应用越来越广泛，“空中课堂”就是利用了互联网进行远程教学，从而快捷、方便的用于人们的学习，故B正确。
C．节能减排已经成为能源可持续发展的主要手段，由于LED灯具有特殊性，所以被广泛应用于生活当中，LED灯的核心元件发光二极管是由半导体材料制成的，故C正确；
D．电磁波能够传递信息和能量，声波能够传递信息和能量，手机是利用电磁波来传递信息的，倒车雷达用超声波工作的，故D正确。
3、A
【解析】
A、甲图为奥斯特实验，说明通电导体周围有磁场，即电流的磁效应，电磁铁就是根据电流的磁效应制成的，故A正确；
B、图中导体棒在磁场中做切割磁感线运动时，电流表中会产生感应电流，故实验是电磁感应，利用该原理制成了发电机，故B错误；
C、图中两电磁铁串联，通过的电流相等，但两电磁铁线圈的匝数不同，可用来演示电磁铁的磁性强弱与线圈匝数多少的关系，故C错误；
D、图中是话筒的原理图，利用的是电磁感应原理，将机械能转化为电能，故D错误。
4、D
【解析】
A、放大镜是根据物距小于焦距，凸透镜成正立、放大的虚像工作的。选项正确，不符合题意。
B、照相机是根据物距大于二倍焦距成倒立、缩小的实像工作的。选项正确，不符合题意。
C、电影机实际上和幻灯片的原理相同，是根据物距大于一倍焦距小于二倍焦距，凸透镜成倒立、放大的实像工作的。选项正确，不符合题意。
D、望远镜是用物镜和目镜组成，物镜和目镜都是凸透镜。如图是一个潜望镜，潜望镜的上下端都是平面镜，利用平面镜成正立、等大的虚像原理工作的。选项错误，符合题意。
5、D
【解析】
铁罐从不太陡的斜面上滚下，在从最高处滚下时，铁罐先由慢到快、后由快到慢滚到最低点，上一段滚动主要是重力势能减小，铁罐的动能和橡皮筋的弹性势能增加；下一段滚动主要是重力势能和铁罐的动能减小，橡皮筋的弹性势能增加；最终是铁罐在斜面上从最高处滚到最低处，主要是重力势能转化为弹性势能．铁罐由斜面底部自动滚上去，在从最低处滚上时，铁罐先由慢到快、后由快到慢滚到最高点，下一段向上滚动主要是橡皮筋的弹性势能减小，铁罐的动能和重力势能增加；上一段滚动主要是橡皮筋的弹性势能和铁罐的动能减小，重力势能增加；铁罐在斜面上从最低处滚到最高处，主要是弹性势能转化为重力势能．所以D选项是正确的．
6、A
【解析】
（1）将甲和乙串联，通过两电阻的电流相等，根据图象读出两电阻两端的电压，根据串联电路的电压特点求出它们两端的电压；（2）将甲和乙并联，它们两端的电压相等，根据图象读出通过两电阻的电流，根据并联电路的电流特点求出干路的电流；（3）根据图象读出甲两端电压为0.5V时通过的电流；（4）根据图象读出乙两端电压为2.5V时通过的电流，根据欧姆定律求出其电阻值．
【详解】
A．将甲和乙串联，电流为0.3A时，由图象可知此时它们两端的电压分别是1.5V、0.5V，由串联电路中总电压等于各分电压之和可知，它们两端的电压：
U＝1.5V+0.5V＝2V，故A正确； B．若甲和乙并联，若电压为1V，则它们两端的电压均为1V，由图象可知此时通过它们的电流分别为0.2A、0.4A，由并联电路中干路电流等于各支路电流之和可知，干路电流： I＝0.2A+0.4A＝0.6A，故B错误； C．由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故C错误； D．由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，此时乙的阻值R乙＝＝5Ω，故D错误．故选A．
7、B
【解析】
A、若进户零线断路，则灯泡L也不会发光，故A错误；
B、由题知，A与C、B与D孔连接，同时闭合开关S1和S，发现台灯L1不亮，但L正常发光，电路中开关及导线良好，用测电笔测M点，氖管不发光，说明M点与火线不通；再测N点，测电笔发光，说明N点与火线相连，N点与火线间是完好的，则可以断定是台灯L1断路；故B正确；
C、在试电笔的构造中，有一个1MΩ以上的高值电阻，在使用试电笔测火线时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，人不会发生触电事故；故C错误；
D、人站在地面上手接触台灯接点N时，N点与火线相通，接触时会触电，故D错误。
8、D
【解析】
A．三孔插座下面的两个孔是用来给用电器供电的，上面的孔是用来接地的，当插头插入插座时，用电器的金属外壳就与大地相连接，一旦发生漏电事故事，电流通过地线流入大地，而不流过人体，使人安全，故A错误；
B．为了安全，在接用电器时，开关必须串联在火线和用电器之间，故B错误；
C．在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：一是电路中发生短路故障；二是电路中用电器的总功率过大，造成干路电流过大，而不是额定功率，故C错误；
D．发现有人触电，应该首先切断电源，一定不要用手去拉触电的人，否则将一起触电，故D正确．
9、D
【解析】
A、该装置是奥斯特实验，演示的是电流的磁效应，说明电流周围存在磁场，故A正确，不符合题意；
B、该装置中线圈切割磁感线能产生感应电流，是电磁感应现象，是发电机的工作原理，故B正确，不符合题意；
C、该实验装置有电源，导体通电后在磁场中运动，说明磁场对电流有力的作用，直流电动机是依据此原理制成的，故C正确，不符合题意；
D、图丁实验演示的是磁体的性质（即磁体具有吸引铁、钴、镍等物质的性质），不是演示同名磁极相互排斥，故D错误，符合题意．
10、B
【解析】
A、钨丝做灯丝是利用钨丝的熔点比较高的性质，此选项不符合题意；
B、用橡胶作为汽车轮胎的材料，利用了橡胶弹性好，耐磨性强的特点，此选项符合题意
C、铝合金的密度比较小，在相同体积时，质量比较小，重力比较小，易于飞机起飞，此选项不符合题意；
D、用塑料作为插座外壳的材料，利用了塑料绝缘性强的特点，可以保证用电安全，此选项不符合题意；
故选B．
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
A、在地板上洒水降温，是应用了水蒸发吸热的原理；用干冰人工降雨，是应用了干冰在升华过程中吸收大量的热，周围的温度急剧降低而使空气中的水蒸气凝结成水滴；磁铁有吸引铁钴镍的性质，称为磁性。故A正确；
B、电磁感应现象是把机械能转化为电能的；水向低处流是因为水受到向下的重力的作用；高压输电能减少电能在输电线上的损失。故B错误；
C、智能机器狗是半导体材料的应用；重力的方向始终竖直向下，所以利用重锤线可以检验墙壁是否竖直；天平的实质是一个等臂杠杆。故C正确；
D、居民区附近禁止汽车鸣笛，是在声源处减弱噪声；图钉的前端做得很尖是减小受力面积来增大压强；在力的作用下实心球被扔出。故D正确。
12、ABCD
【解析】
A. 燃油汽车在汽油机驱动下行驶，是将内能转化为机械能，符合题意；
B. 电动汽车在电动机驱动下行驶，是将电能转化为机械能，符合题意；
C. 原野上风吹动风车叶轮转动，是将风能转化为叶轮的机械能，符合题意。
D. 冬天用电暖气为房间供暖，是将电能转化为内能，符合题意。
13、BD
【解析】
（1）若甲、乙均为电压表时，闭合开关S，R1和R2串联，
电压表甲测电源电压，则：U甲=U，电压表乙测R2的电压，则：U乙=U2，
由题知，U甲：U乙=4：1，根据串联电路的电压规律，R1、R2的电压之和等于电源电压U，
则有：，
解得：，故选项B正确；
由串联分压原理可得：R1：R2=U1：U2=3：1；故选项A错误；
（2）若甲、乙均为电流表时，断开开关S，R1和R2并联，电流表乙测总电流，电流表甲测R2的电流，
因并联电路各支路两端电压都相等，
所以由可知，通过R1和R2的电流之比等于电阻的反比，
则I1：I2=R2：R1=1：3﹣﹣﹣﹣﹣①，
根据并联电路电流的规律，结合①式可得乙电流表示数为：
，
故当开关S断开，甲、乙两表为电流表时，两表的读数之比：
．
故C错误，D正确．
故选BD．
三、填空题（本大题共5小题，共10分）
14、超声波 不可再生 核裂变
【解析】
汽车倒车雷达是利用超声波的回声定位原理工作的；
核电站所用的核燃料不能在短期得到补充，属于不可再生能源；
由于核裂变是可控的，故核电站中的核反应堆就是通过核裂变过程中释放核能带动发电机发电的。
15、并联 开关 绝缘 变大
【解析】
拨动方向盘旁边的横杆，尽管汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但是为尽量起到安全警示的作用，应使同侧前后转向灯可以单独工作，若一个转向灯坏了，另一个仍能发光，则它们是并联的。司机拨动这根横杆，转向灯才会工作，所以这根横杆起到了开关的作用。
橡胶和塑料都是绝缘体。白炽灯用久了灯丝变细，是固态的钨升华为钨蒸气，由于灯丝发生升华现象而变细，即横截面积变小，则电阻变大。
16、运动 150 做功
【解析】
以地面为参照物，列车和地面之间的位置在发生变化，所以列车以地面为参照物是运动的．由v 得列车行驶的路程：s＝vt＝300千米/小时×0.5小时＝150千米；列车通过时，车轮和铁轨之间相互摩擦，要克服摩擦做功，使铁轨的内能增大，温度升高；所以通过做功的方式改变物体的内能．
点睛：（1）判断列车的运动状态要看相对于参照物的位置是否发生了改变；（2）根据公式s＝vt即可算出高铁行驶的路程；（3）做功可以改变物体的内能，外界对物体做功，物体的内能增大，温度升高．
17、偏向纸外
【解析】
根据右手螺旋定则知，环形电流内部的磁场方向向外，外部的磁场方向向里，则小磁针的N极向纸面外偏转。
18、1.85 12
【解析】
刻度尺的分度值是1mm，木块左端与2.0cm对齐，读作2.00cm，右端在3.8cm与3.9cm之间，估读为3.85cm，木块长度：3.85cm-2.00cm=1.85cm；
电压表选择的量程为0～15V，分度值是0.5V，由图可知，电压表示数为10V+4×0.5V=12V．
四、计算题（本大题共3小题，共29分）
19、（1）3.6×105J（2）1950s
【解析】
（1）由P=可得消耗的电能：W=Pt=300W×20×60s=3.6×105J；
（2）人和车的总重力：G总=(m车+m人)g=(57kg+60kg)×10N/kg=1170N；车受到的阻力：F阻=0.02G总=0.02×1170N=23.4N；由题意得：80%Pt=F阻S，则t===1950s．
20、（1）24.2Ω（2）5.04×105J （3）4.2min
【解析】
⑴由 得加热电阻的阻值：；
⑵根据 得， ，一标准大气压下沸点为100℃ ，水需要吸收的热量：；
⑶由题干可确定： ， P实=P额，根据 得，所需时间：.
21、（1）0.6A（2）20Ω（3）5.4W
【解析】
（1）由图可知，R1与R2并联，电流表A测干路电流，电流表A1测通过电阻R1的电流；
根据并联电路各支路两端的电压相等可知：U1＝U2＝U＝6V；
通过电阻R1的电流为：I1＝＝＝0.6A，即电流表A1的示数为0.6A；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R2的电流：I2＝I﹣I1＝0.9A﹣0.6A＝0.3A；
根据I＝可得R2的阻值： R2＝＝＝20Ω；
（3）电路消耗的电功率：P＝UI＝6V×0.9A＝5.4W．
五、作图题（本大题共2小题，共4分）
22、见解析所示
【解析】
解答：平行于主光轴的光线，经过凸透镜折射后过焦点，：平行于主光轴的光线，过凸透镜焦点的光线经过凸透镜以后平行主光轴射出，由此可以画出其入射光线，如下图所示：
点睛：根据有关凸透镜的特殊光线找出相应的入射光线即可．
23、
【解析】
首先反向延长两条反射光线交于一点即像点S′，然后做出像点关于镜面的对称点S，然后完成光路，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、水平 右 63.6 1.02×103 C
【解析】
(1) 应将天平放在水平台面上，将游码归零，发现指针静止时指针指向分度盘左侧，则将平衡螺母向右调节，使天平平衡；由图丙知，烧杯和牛奶的总质量为50g+10g+3.6g＝63.6g. (2)m＝63.6g−33g＝30.6g，ρ＝＝1.02g/cm3＝1.02×103kg/m3.当将量筒中的牛奶倒入烧杯中,会有牛奶沾在量筒壁上,而倒不干净, 以量筒中的牛奶为研究对象，所测质量偏小,因此所测的质量会偏小,根据公式ρ＝得测得的密度比真实值偏小;以烧杯中的牛奶为研究对象，所测体积偏大, 根据公式ρ＝得测得的密度比真实值偏小,故两人都正确．
点睛：在调节天平平衡时，游码应拨到零刻线上．调节天平的平衡螺母使天平的横梁平衡，平衡螺母向上翘的一端移动；天平平衡时物体的质量等于右盘中砝码的质量加游码在标尺上所对的刻度值．将牛奶的质量和体积代入公式ρ＝便可求出其密度．根据公式，分别分析质量和体积的偏差，即可得出结论．
25、A 小灯泡与一节干电池连接，发光较暗，与两节相接时较亮；或欧姆定律或电压是电流形成的原因等 0～3 0～0.6 通过导体的电流与其两端电压成正比 滑动变阻器最大阻值太小 调节滑动变阻器的滑片，使电压表的示数为2V
【解析】
（1）根据欧姆定律可知，电阻一定时，电流与电压成正比，且学习电压时，我们知道电压是形成电流的原因，所以电压越大时，电流也越大，还有灯泡在实际电路中工作时，电压越高，小灯泡越亮，所以正确的猜想是：电阻一定，电流跟电压成正比，故选A。
（2）电源电压为3V，所以选电压表0-3V的量程即可，当滑动变阻器滑片在左端时，电路中有最大电流为：，此电流小于0.6A，所以电流表选择0-0.6A量程。
（3）根据表格中的实验数据可知，三次的电压与电流的比值都相等，所以可得：电阻一定时，电流与电压成正比。
（4）根据串联电路的分压特点，电压与电阻成正比，当滑动变阻器电阻最大时，定值电阻两端的电压最小，此时定值电阻与滑动变阻器的电阻的比为：，所以定值电阻的电压最小为：，所以不能将定值电阻两端的电压调整为1V，即滑动变阻器的阻值小。
（5）把20Ω的电阻换成10Ω后，根据控制变量的思想，应保证两次实验电阻两端的电压不变，即与第一次实验时电压表的示数相同，所以，闭合开关后，调整滑动变阻器使定值电阻两端的电压仍为2V。
答案： (1). A (2). 小灯泡与一节干电池连接，发光较暗，与两节相接时较亮；或欧姆定律或电压是电流形成的原因等 (3). 0～3 (4). 0～0.6 (5). 通过导体的电流与其两端电压成正比 (6). 滑动变阻器最大阻值太小 (7). 调节滑动变阻器的滑片，使电压表的示数为2V
点睛：难点是第四问中为什么电压不能调整到1V，应熟练掌握串联电路的分压特点，串联电路的电流处处相等，根据，电阻越大，分得电压越多，即电压与电阻是成正比的，所以当滑动变阻器阻值太小时，定值电阻两端的电压不能调整到1V。
26、烛焰中心、凸透镜光心、光屏中心不在同一高度 缩小 漫反射 放大 投影仪 C 远离 实验现象更明显、便于观察、减少了污染
【解析】
（1）在做凸透镜成像规律的实验时，首先要调整三者的中心在同一高度上，这样做的目的就是为了保证使烛焰的像能够成在光屏上，所以当调整光屏的位置始终光屏上没有像时，首先要想到这种可能．
（2）此时物距为50cm-20cm=30cm，而焦距为10cm，物距大于2倍焦距，所以成的像是倒立、缩小的实像；我们可以从不同角度看到光屏上的像，是因为发生了漫反射；
（3）保持蜡烛和光屏的位置不动，将凸透镜向蜡烛的方向移动，物距小于像距，成倒立、放大的实像．投影仪利用此原理．
（4）如果用遮光板挡住透镜的上半部分，下半部分仍能会聚光线成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗．故选C；
（5）近视眼镜是凹透镜，它对光线有发散作用，所以在蜡烛和凸透镜之间放上凹透镜后，蜡烛在凸透镜后面成的像将远离凸透镜，为了使像再成在光屏上，所以要将光屏向右移动，远离凸透镜．
（6）蜡烛换成LED灯的优点：实验现象更明显、便于观察、减少了污染等．
此题是探究凸透镜成像的实验，考查了学生对实验操作的要求．一定要注意实验前的调整工作．为使像成在光屏的中央，应使凸透镜、烛焰、光屏的中心大致在同一高度处．凸透镜的主光轴永远随着凸透镜的上下移动而移动，对于烛焰在凸透镜主光轴的哪个位置，画图说明很容易理解．
额定电压
220V
额定加热功率
2000W
容 量
1.5L
频 率
50Hz
实验次数
1
2
3
电压U/V
2
2.4
2.8
电流I/A
0.1
0.12
0.14
