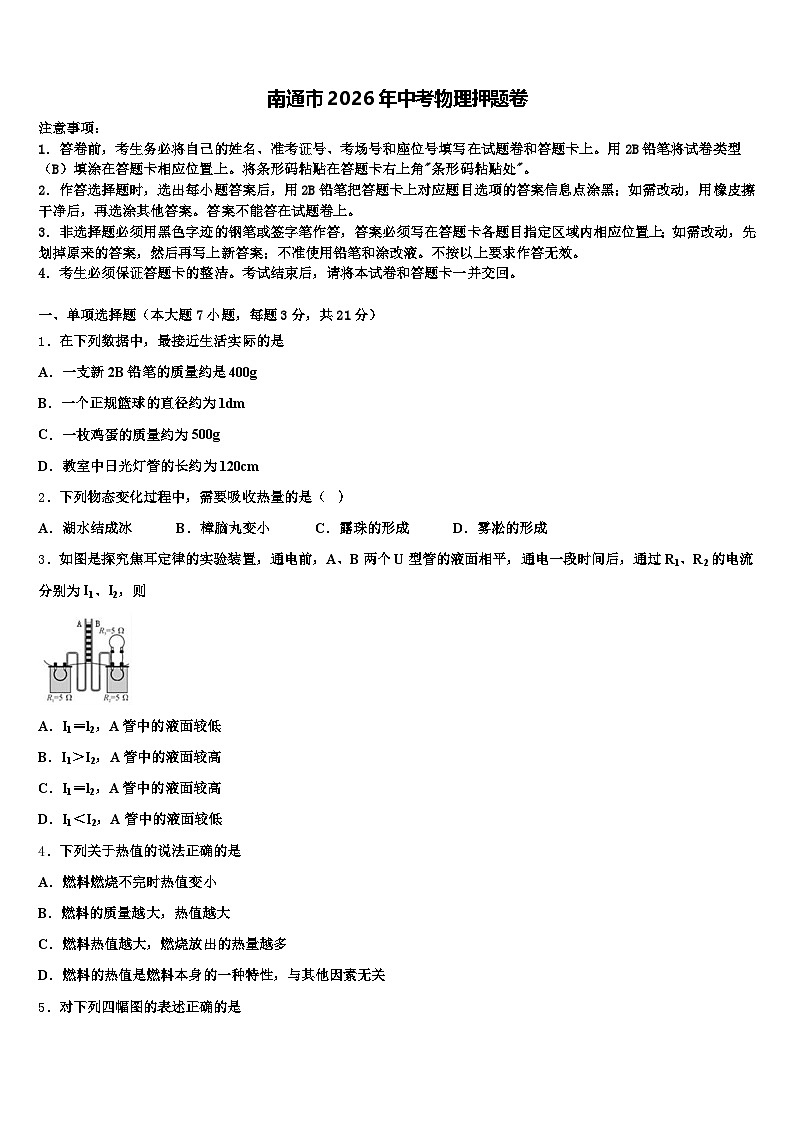

南通市2026年中考物理押题卷（含答案解析）

这是一份南通市2026年中考物理押题卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，对下列四幅图的表述正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．在下列数据中，最接近生活实际的是
A．一支新2B铅笔的质量约是400g
B．一个正规篮球的直径约为1dm
C．一枚鸡蛋的质量约为500g
D．教室中日光灯管的长约为120cm
2．下列物态变化过程中，需要吸收热量的是（ ）
A．湖水结成冰B．樟脑丸变小C．露珠的形成D．雾凇的形成
3．如图是探究焦耳定律的实验装置，通电前，A、B两个U型管的液面相平，通电一段时间后，通过R1、R2的电流分别为I1、I2，则
A．I1＝l2，A管中的液面较低
B．I1＞I2，A管中的液面较高
C．I1＝l2，A管中的液面较高
D．I1＜I2，A管中的液面较低
4．下列关于热值的说法正确的是
A．燃料燃烧不完时热值变小
B．燃料的质量越大，热值越大
C．燃料热值越大，燃烧放出的热量越多
D．燃料的热值是燃料本身的一种特性，与其他因素无关

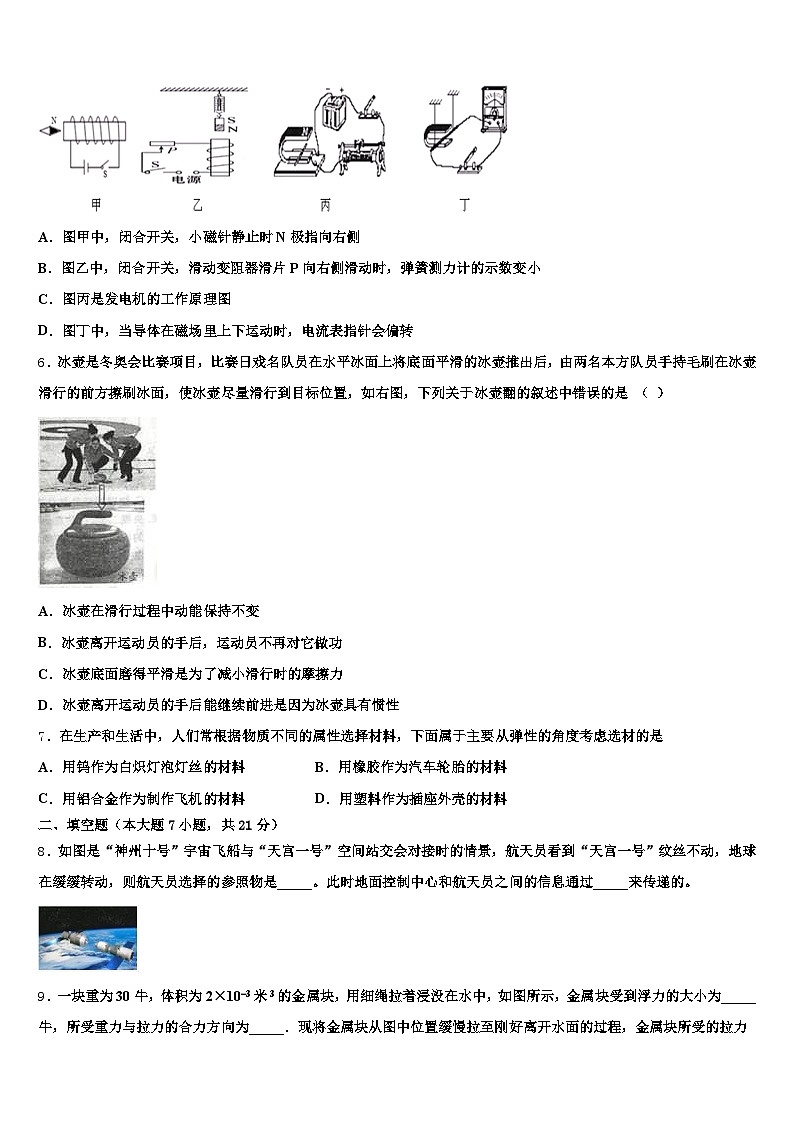

5．对下列四幅图的表述正确的是
A．图甲中，闭合开关，小磁针静止时N极指向右侧
B．图乙中，闭合开关，滑动变阻器滑片P向右侧滑动时，弹簧测力计的示数变小
C．图丙是发电机的工作原理图
D．图丁中，当导体在磁场里上下运动时，电流表指针会偏转
6．冰壶是冬奥会比赛项目，比赛日戏名队员在水平冰面上将底面平滑的冰壶推出后，由两名本方队员手持毛刷在冰壶滑行的前方擦刷冰面，使冰壶尽量滑行到目标位置，如右图，下列关于冰壶翻的叙述中错误的是 （ ）
A．冰壶在滑行过程中动能保持不变
B．冰壶离开运动员的手后，运动员不再对它做功
C．冰壶底面磨得平滑是为了减小滑行时的摩擦力
D．冰壶离开运动员的手后能继续前进是因为冰壶具有惯性
7．在生产和生活中，人们常根据物质不同的属性选择材料，下面属于主要从弹性的角度考虑选材的是
A．用钨作为白炽灯泡灯丝的材料B．用橡胶作为汽车轮胎的材料
C．用铝合金作为制作飞机的材料D．用塑料作为插座外壳的材料
二、填空题（本大题7小题，共21分）
8．如图是“神州十号”宇宙飞船与“天宫一号”空间站交会对接时的情景，航天员看到“天宫一号”纹丝不动，地球在缓缓转动，则航天员选择的参照物是_____。此时地面控制中心和航天员之间的信息通过_____来传递的。
9．一块重为30牛，体积为2×103米3的金属块，用细绳拉着浸没在水中，如图所示，金属块受到浮力的大小为_____牛，所受重力与拉力的合力方向为_____．现将金属块从图中位置缓慢拉至刚好离开水面的过程，金属块所受的拉力F_____（选填“变大”、“不变”或“变小”）．

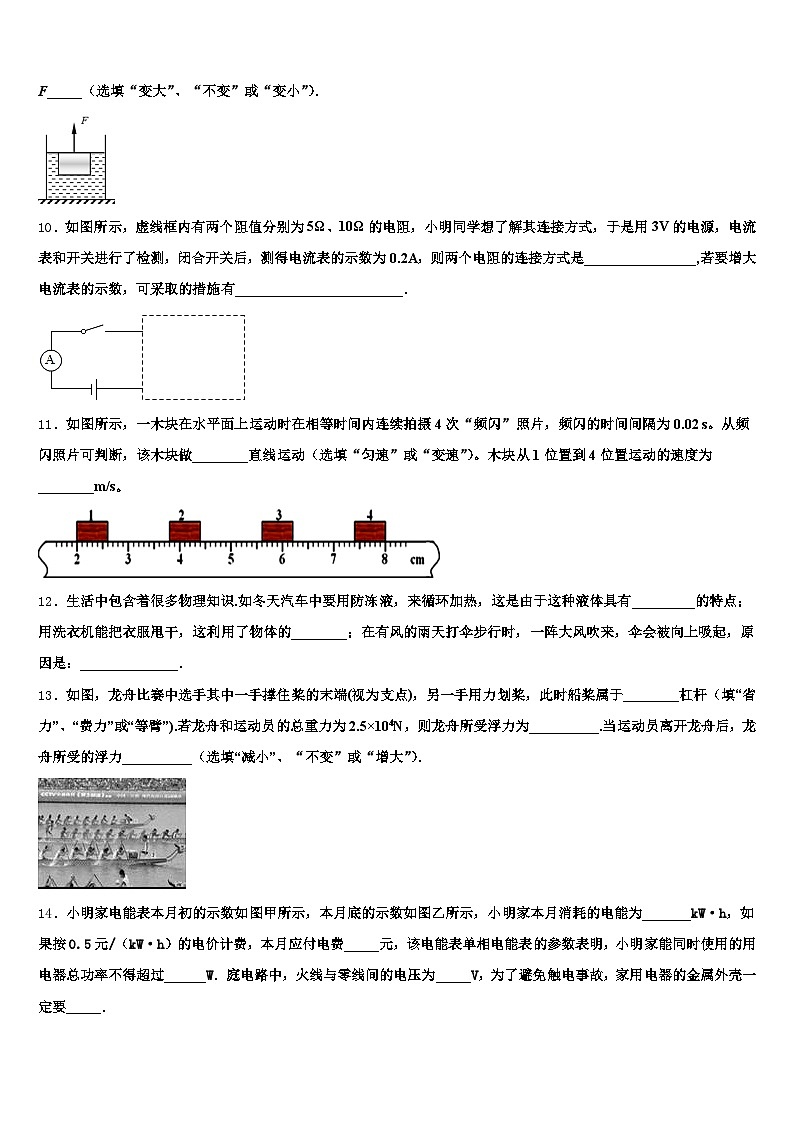

10．如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源，电流表和开关进行了检测，闭合开关后，测得电流表的示数为0.2A，则两个电阻的连接方式是________________,若要增大电流表的示数，可采取的措施有________________________．
11．如图所示，一木块在水平面上运动时在相等时间内连续拍摄4次“频闪”照片，频闪的时间间隔为0.02 s。从频闪照片可判断，该木块做________直线运动（选填“匀速”或“变速”）。木块从1位置到4位置运动的速度为________m/s。
12．生活中包含着很多物理知识.如冬天汽车中要用防冻液，来循环加热，这是由于这种液体具有_________的特点；用洗衣机能把衣服甩干，这利用了物体的________；在有风的雨天打伞步行时，一阵大风吹来，伞会被向上吸起，原因是：______________．
13．如图，龙舟比赛中选手其中一手撑住桨的末端(视为支点)，另一手用力划桨，此时船桨属于________杠杆（填“省力”、“费力”或“等臂”).若龙舟和运动员的总重力为2.5×104N，则龙舟所受浮力为__________.当运动员离开龙舟后，龙舟所受的浮力__________（选填“减小”、“不变”或“增大”）．
14．小明家电能表本月初的示数如图甲所示，本月底的示数如图乙所示，小明家本月消耗的电能为_______kW·h，如果按0.5元/（kW·h）的电价计费，本月应付电费_____元，该电能表单相电能表的参数表明，小明家能同时使用的用电器总功率不得超过______W．庭电路中，火线与零线间的电压为_____V，为了避免触电事故，家用电器的金属外壳一定要_____．
三、作图题（共7分）
15．如图所示，将螺线管水平悬挂，通电后螺线管发生转动．静止时A端指向北，B端指向南，请你在图中标出螺线管中的磁极和电流方向．
16．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．
如图所示，O为支点，L1为动力F1的力臂，请作出此杠杆的动力F1和阻力F2的示意图。
请根据图c中小磁针N极的指向，标出图中磁感线的方向和电源的正极（用“+”表示）。
17．
四、实验题（本大题共5小题，共20分）
18．在“探究不同物质吸热升温的现象”实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热记录相关数据，并绘制出如图所示的图象(不计热量损失)．
实验时，选用初温和______均相等的甲、乙两种液体．加热10min，甲吸收的热量______( 选填“大于”“小于”或“等于” )乙吸收的热量．若甲、乙两种液体吸收的热量相等，______液体升高的温度大些．甲、乙两种液体中，______液体的比热容较大．
19．在“探究压力的作用效果跟什么因素有关”的实验时，同学们利用小桌、海绵、砝码等器材做了如图所示的系列实验．
同学们是根据_______来比较压力的作用效果的．观察比较图甲、乙所示的情况可以得到的结论是：受力面积一定时，_________，压力的作用效果越明显．要探究压力的作用效果跟受力面积的关系，应比较_______两图的实验，得到的结论是：______．小明将图乙中的小桌和砝码又放到一块木板上，如图丁所示，图乙中海绵受到的压强p乙和图丁中木板受到的压强p丁的大小关系为：p乙_________p丁（选填“＞”“＜”或“=”）
20． (4分)某同学用下列器材研究影响滑动摩檫力大小的因素：粗糙程度均匀的长木板一块，质量相等的木块和铝块各一个，弹簧测力计一只。如图所示，4次实验中他都用弹簧测力计沿水平方向缓慢拉动物块，使其在水平长木板上做匀速直线运动。
（1）甲、丙两图所示的实验说明：接触面的粗糙程度相同时，滑动摩擦力的大小与 有关。
（2）丙图中，弹簧测力计的示数为 N，铝块受到的摩擦力大小为 N。
（3）丁图中铝块受到的摩擦力大小 乙图中铝块受到的摩擦力大小（填“大于”、“等于”或“小于”）。
21．关于凸透镜成像实验，完成以下内容：
首先应将蜡烛、凸透镜和光屏依次固定在光具座上，如图所示，发现烛焰的像不能呈现在光屏的中央，但是很清晰，接下来该如何操作：______。调整正确以后，观察到光屏上所成像的特点是倒立______（放大、等大、缩小）的实像。实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对此下列解释合理的是______。
A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距
B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距
C．这是烛焰发出的光经凸透镜表面反射形成的像
22．小华做“测定小灯泡电功率”实验，所用器材如下：电源(电压保持不变)、电流表、电压表(0~15 伏量程损坏)、滑动变阻器“50Ω 2A”、待测小灯(标有“0.2A”字样)、电键 S 以及导线若干。小华正确连接实验器材，实验操作正确。闭合电键发现电流示数为 1V，电流表示数为 0.1A。闭合电键后，移动变阻器的滑片，发现无法完整地完成这个实验。小华在分析、思考后，将电压表并联在合适的电路两端，且实验步骤正确，将数据记录在一张表格中。
①测定小灯泡电功率的实验原理是： _________。
② 判断小灯泡正常发光的方法是： __________。
③ 求：小灯泡的额定功率。(请写出计算过程)___________
五、计算题（本大题共2小题，共13分）
23．天然气灶使用方便、经济环保.如图所示，在标准大气压下，天然气灶将一壶质量为2kg、温度为20℃的水加热至沸腾，消耗了0.04m3的天然气.已知天然气的热值q=3.5×107J/m3，水的比热容c水=4.2×103J/（kg•℃），求：
（1）水吸收的热量；
（2）0.04m3的天然气完全燃烧放出的热量；
（3）天然气灶的效率。
24．如图所示，将一个质量为0.5kg的物体，从底端沿斜面匀速拉到顶端所用时间为5s，斜面长s为1m，高h为0.4m，斜面的效率为80%．（g取10N/kg）求：
（1）拉力所做的有用功；
（2）拉力做功的功率；
（3）物体在斜面上运动时受到的摩擦力。
六、综合能力题（本大题共3小题，共18分）
25．如图（1）所示是某品牌电热毯及相关参数，图（2）该电热毯的电路的示意图，R0是电热毯发热电阻丝，R是可串联在电路中的定值电阻，S是温控开关，开关上标有“高（温）、低（温）、关”的字样．注：额定功率是其使用高温档时的功率．（不计温度对电阻的影响）求：
要使电热毯处于高温档，则开关S的动触片置于_____触点（选填“a”“b”或“c”），并说出理由_____．（可结合具体公式回答）求发热电阻丝R0的阻值_____？当电热毯处于低温档时电路中的电流为0.1A．求电阻R的阻值_____？若电热毯处于高温档时，每天工作5小时，则每天要消耗多少度电_____？
26．如图所示，平面镜前立有一旗杆．请画出旗杆顶A点在平面镜中的像；
（_______）
将平面镜远离旗杆，旗杆的像大小_____（选填“变大”、“变小”或“不变”）；举行升旗仪式时，旗子沿旗杆匀速上升，此时旗子的像相对旗子_____（选填“静止”或“运动”）．
27．物理实验室用的电加热器恒温箱工作原理如图甲所示．控制电路电压为U1=9V的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R0和热敏电阻R1组成；工作电路由电压为U2=220V的电源和电阻为R2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A时，衔铁才吸合，切断工作电路；热敏电阻R1的阻值随温度变化关系如图乙所示．解答以下问题：
（1）电磁继电器实质是一个控制工作电路的___________；
（2）求电热丝工作时的功率__________；
（3）如果恒温箱的温度设定为80℃，求电阻箱R0应接入电路的阻值__________．
（4）若要恒温箱的设定温度低于80℃，电阻箱R0接入电路的阻值应调大还是调小？简述理由．_____
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、一枚一元硬币的质量为6g，一支2B铅笔的质量略小于此数值，在4g左右。故A不符合实际；
B、一个标准篮球的直径在30cm＝3dm左右。故B不符合实际；
C、10个鸡蛋的质量大约1斤，而1斤＝500g，所以一个鸡蛋的质量在50g左右。故C不符合实际；
D、双人课桌的长度约120cm，教室中日光灯管的长度与此差不多，在120cm左右。故D符合实际。
2、B
【解析】
A. 湖水结成冰，是凝固放热过程；
B. 樟脑丸变小，是升华吸热过程；
C. 露珠的形成，是液化放热过程；
D. 雾凇的形成，是凝华放热过程；
故B正确．
点睛：重点是物态过程中的吸热和放热，除了要记清楚六个物态变化的过程谁吸热、谁放热，还要多了解一些物态变化在生活生产中的应用，体会物理知识与生活的紧密联系．
3、B
【解析】
ACD、由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1＞I2，故A、C、D错误；
B、由 可知，通电时间相同时，I1＞I2，R1＝R2＝5Ω，所以左侧容器中电阻丝产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，则A管中的液面较高，故正确。
故选B.
4、D
【解析】
A．1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值，燃烧燃料不完时，放出的热量少，热值不变，故A错误；
B．燃料的热值与质量无关，因此2kg煤和1kg煤的热值一样大，故B错误；
C．由于不确定燃料的质量，不能计算煤放出的热量，故C错误；
D．燃料的热值是燃料本身的一种特性，与燃料的质量无关，不同的物质热值一般不同，
5、A
【解析】
A. 由安培定则可知，螺线管的右端为N极，左端为S极，磁感线是从N极出来回到S极的，故小磁针的右端为N极，故A正确；
B. 图中，闭合开关，滑动变阻器滑片P向右侧滑动时，滑动变阻器电阻减小，电流变大，电磁铁磁性变强，由于不知电流的方向，无法判定螺线管的极性，故无法判定测力计的示数变化，故B错误；
C. 图中有电源，若闭合开关，磁场中的金属棒会受力运动，即说明通电导线在磁场中受力的作用，即电动机的原理图，故C错误；
D. 图中，导体在磁场里上下运动时，没有切割磁感线，不会产生感应电流，电流表指针不会偏转，故D错误。
6、A
【解析】
试题分析：A．冰壶在滑行过程中，受到摩擦阻力的作用，运动的速度越来越小，动能越来越小；
B．功等于力与沿力的方向移动距离的乘积．冰壶离开运动员的手后，运动员对冰壶不再施加力的作用，不再对它做功；
C．冰壶底面磨得平滑，减小了粗糙程度，是为了减小滑行时的摩擦力；
D．冰壶离开运动员的手后能继续前进是因为冰壶具有惯性（惯性是物体保持原有运动状态不变的性质）．
故选A
【考点定位】动能与哪些因素有关；功的理解；影响摩擦力的因素；惯性
7、B
【解析】
A、钨丝做灯丝是利用钨丝的熔点比较高的性质，此选项不符合题意；
B、用橡胶作为汽车轮胎的材料，利用了橡胶弹性好，耐磨性强的特点，此选项符合题意
C、铝合金的密度比较小，在相同体积时，质量比较小，重力比较小，易于飞机起飞，此选项不符合题意；
D、用塑料作为插座外壳的材料，利用了塑料绝缘性强的特点，可以保证用电安全，此选项不符合题意；
故选B．
二、填空题（本大题7小题，共21分）
8、宇宙飞船 电磁波
【解析】
“神州十号”宇宙飞船与“天宫一号”空间站交会对接成功后，“天宫一号”和“神舟十号”飞船的位置不变，“神舟”飞船内的航天员看到“天宫一号”纹丝不动，航天员选择的参照物是宇宙飞船；航天员与地面控制中心之间的信息交流靠电磁波传递的。
9、19.6 竖直向上 变大
【解析】
∵金属块浸没在水中，∴V排=V=2×10−3m3，F浮=ρ水gV排=1×103kg/m3×9.8N/kg×2×10−3m3=19.6N，
所受重力与拉力的合力为浮力，即浮力的方向竖直向上．
现将金属块从图中位置缓慢拉至刚好离开水面的过程，排开水的体积越来越小，物体所受的浮力变小，则拉力变大．
10、串联 增大电压或只接一个电阻或将两电阻并联
【解析】
用3V的电源，电流表和开关进行了检测，闭合开关后，测得电流表的示数为0.2A，则两个电阻的连接方式是串联,若要增大电流表的示数，可采取的措施有将两个电阻改为并联．
11、匀速 0.9
【解析】
[1]由图知，每间隔0.02s，木块在相等的时间内通过的路程相等，所以木块是做匀速直线运动。
[2]木块从1位置运动到4位置时，频闪3次，所以时间是
0.02s×3=0.06s
根据图示可知，木块运动的距离
s=8.00cm-2.60cm=5.40cm=0.054m
木块从1位置到4位置运动的平均速度
12、比热容大 惯性 流体流速大的位置压强小
【解析】
试题分析：防冻液的成份是水，水的比热容大，升高相同温度能吸收更多热量，因此可用来循环加热；洗衣机甩干衣服是利用物体具有惯性的原理；有风的雨天打伞步行时，一阵大风吹来，伞会被向上吸起，是由于伞上方空气流动速度大于下方空气流动速度，从而伞会受到一个向上的压强差，所以伞会被向上吸起，即流体流速大的位置压强小．
考点：水的比热容的特点和应用，惯性现象，流体压强与流速的关系
13、费力 2.5×104N 减小
【解析】
龙舟比赛中选手一手撑住桨的末端（视为支点），另一手用力划桨，此时动力臂小于阻力臂，船桨属于费力杠杆．
龙舟漂浮在水面上，所受浮力等于自身重力，所以F浮=G总=2.5×104N，当运动员离开龙舟后，龙舟的总重减小，龙舟所受到的浮力减小．
14、130 65 2200 220 接地
【解析】
电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h，所以，小明家本月消耗的电能是：W=W1 -W2 =951.6kW•h-821.6kW•h=130kW•h；由于电费的单价是：0.5元/（kW•h），所以应交电费是：130kW•h×0.5元/（kW•h）=65元；由图知道，电能表工作电压是220V、平时工作允许通过的最大电流是10A，所以能连接的用电器最大电功率是：P=UI=220V×10A=2200W；我国家庭电路的电压是220V，即火线与零线间的电压为220V；有金属外壳的用电器，其外壳一定要接地，这样，当用电器漏电时，地线把人体短路，就可以避免触电事故的发生．
三、作图题（共7分）
15、见解析所示
【解析】
静止时A端指向北，B端指向南，根据指南针的指示方向可知，A端为N极，B端为S极，再利用安培定则判断线圈中的电流方向，右侧电流向上，左侧电流向下，如图：
点睛：根据右手螺旋定则，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指端即为N极，当然知道了磁极，也可以用此方法判断电流方向，
16、
【解析】
（1）由光的反射定律可知，反射光线与入射光线分居在法线两侧，反射角等于入射角可画出入射光线；光由水射向空气时，进入空气后会发生偏转，折射角大于入射角，可大致画出拆射光线；如下图所示：
（2）根据力臂是支点到力的作用线的距离，力臂与力的作用线是垂直的，可画出对应的力和力臂，如下图所示：
（3）由图示可知，小磁针的右端是S极，根据磁极间的相互作用可知，螺线管的左端是N极，螺线管外部的磁感线方向由N极指向S极；用右手握住螺线管，大拇指指向左侧，则四指环绕方向即为导线中的电流方向，根据电流由电源的正极出来，可得出电源的“+”，如下图所示：
17、见解析
【解析】
过物体A的重心，沿竖直向下的方向画一条有向线段，标明重力G的大小为15N，如图所示：
【点睛】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点．
四、实验题（本大题共5小题，共20分）
18、（1）质量；（2）等于；（3）甲；（4）乙．
【解析】
试题分析：（1）要研究两种液体的吸热本领，应控制两个烧杯中所装的甲、乙两种液体的初温相同、质量相等；
（2）相同加热器加热相同时间，加热器放出的热量相等，因此甲吸收的热量等于乙吸收的热量；
（3）根据图象可知，吸收相同的热量，即加热相同时间，甲液体升高的温度大些；
（4）根据c=可知，质量相同的甲乙两种液体、吸收相同的热量，温度变化越小，比热容越大，即乙液体的比热容较大．
故答案为（1）质量；（2）等于；（3）甲；（4）乙．
19、小桌陷入海绵的深度 压力越大 乙丙 压力一定时，受力面积越小，压力作用效果越明显 =
【解析】
在“探究压力的作用效果跟什么因素有关”的实验时，同学们是根据小桌陷入海绵的深度来比较压力的作用效果的，这种方法叫“转换法”．
观察比较图甲、乙所示的情况，受力面积相同，压力的大小不同，小桌陷入海绵的深度不同，可得到的结论是：受力面积一定时，压力越大，压力的作用效果越明显．
要探究压力的作用效果跟受力面积的关系，应控制压力大小一定，所以应比较乙丙两图的实验，得到的结论是：压力一定时，受力面积越小，压力作用效果越明显．
小明将图乙中的小桌和砝码又放到一块木板上，由于压力大小和受力面积不变，所以小桌对支撑面的压强不变，即p乙=p丁．
20、（1）压力大小；（2） 3.2 、0 （3）等于
【解析】
试题分析：滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关，实验所采用的方法是控制变量法，故（1）甲、丙两图所示的是控制接触面的粗糙程度相同，探究的是滑动摩擦力的大小与压力大小的关系。（2）由丙图知，弹簧测力计的示数为3.2N，铝块与木块相对静止，但在水平方向上没有相对运动趋势，故在水平方向上不受摩擦力的作用，故摩擦力为0N。（3）丁图中铝块与乙图中铝块对地面的压力相同，接触面粗糙程度相同，故受到的摩擦力大小相等。
考点：影响滑动摩擦力大小的实验探究过程
21、向上调整凸透镜的高度，使烛焰、凸透镜和光屏它们的中心在同一高度 缩小 B
【解析】
（1）为了使像成在光屏中心，实验开始前，应将发光体、凸透镜和光屏中心调节在同一高度上，由图象可知我们应当向上调整凸透镜的高度，使烛焰、凸透镜和光屏它们的中心在同一高度；
（2）由图可知，u＞v，故此时物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距；
（3）据题可知，此时成的是正立、放大的像；
A．若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，故A错误；
B．若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，故B正确；
C．若是通过透镜的表面反射成像，即相当于凸面镜成像，故成的是正立、缩小的虚像，故C错误。
22、P=UI 通过灯的电流为0.2A时，灯正常发光 见解析
【解析】
①测定小灯泡电功率的实验原理是：P=UI；
②由于待测灯泡标有0.2A字样，表示灯的额定电流为0.2A，所以，当通过灯的电流为0.2A时，灯正常发光；
③正确串联实验器材，当电路中的电流变大时，说明灯的电压变大，由串联电路电压的规律知道，变阻器的电压变小，分析表中数据知道，电压表应并联在变阻器的两端；闭合电键S前，变阻器连入电路中的电阻最大，观察到此时电流表、电压表的示数为0.1安、1.0伏，由欧姆定律，变阻器的电压是：U滑 =IR滑大 =0.1A×50Ω=5V，由串联电路电压的规律知道，电源电压是：U=5V+1V=6V，根据第2次操作数据，由串联电路电压的规律知道，灯的额定电压是：UL =U-U1 =6V-2.5V=3.5V，根据串联电路电流的规律，灯的额定功率：PL =UL IL =3.5V×0.20A=0.70W。
五、计算题（本大题共2小题，共13分）
23、（1）6.72×105J（2）1.4×106J（3）48%
【解析】
（1）水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×2kg×（100℃-20℃）=6.72×105J；
（2）0.04m3的天然气完全燃烧放出的热量：Q放=Vq=0.04m3×3.5×107J/m3=1.4×106J；
（3）天然气灶的效率：η==48%。
答：（1）水吸收的热量是6.72×105J；
（2）0.04m3的天然气完全燃烧放出的热量是1.4×106J；
（3）天然气灶的效率是48%。
24、（1）2J；（2）0.5W；（3）0.5N。
【解析】
（1）拉力所做的有用功：W有＝Gh＝mgh＝0.5kg×10N/kg×0.4m＝2J；
（2）由η＝可得，拉力所做的总功：W总＝＝＝2.5J，拉力做功的功率：P＝＝＝0.5W；
（3）额外功为：W额＝W总﹣W有＝2.5J﹣2J＝0.5J，由W额＝fs可得，物体在斜面上运动时受到的摩擦力：f＝＝＝0.5N。
六、综合能力题（本大题共3小题，共18分）
25、（1）c；动触片置于c点时只有R1接入，此时电功率最大；
（2）发热电阻丝R1的阻值为1111Ω；
（3）电阻R的阻值为1111Ω；
（4）若电热毯处于高温档时，每天工作5小时，则每天要消耗1．22度电．
【解析】
试题分析：（1）根据图示，动触片置于c点时只有R1接入，即只有R1在电路中，由公式可知，此时电功率最大；电热毯处于高温档；当动触片置于b点时，R与R1串联在电路中，此时总电阻大于R1电阻，由可知电热毯处于低温状态，当动触片置于a点时，是关闭状态；由公式可知，动触片置于c点时只有R1接入，此时电功率最大；
（2）由公式可得：；
（3）由可得，在低温档时R串联接入电路；
则R=R总-R1=2211Ω-1111Ω=1111Ω；
（4）已知P=44W=1．144kW，t=5h，
由可得，每天要消耗电能：
W=Pt=1．144kW×5h=1．22kW•h=1．22度．
答：（1）c；动触片置于c点时只有R1接入，此时电功率最大；
（2）发热电阻丝R1的阻值为1111Ω；
（3）电阻R的阻值为1111Ω；
（4）若电热毯处于高温档时，每天工作5小时，则每天要消耗1．22度电．
【考点定位】电功率与电能、时间的关系；电功的计算
26、 不变 静止
【解析】
平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出旗杆顶A点在平面镜中的像．根据平面镜成像特点，物像等大分析解答；在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．
【详解】
作旗杆顶A点关于平面镜对称点A′，A′即为A在平面镜中的像，如图所示：
；
因为平面镜成像特点之一是物像等大，与物体到平面镜的距离无关，所以将平面镜远离旗杆，旗杆的像大小不变；举行升旗仪式时，旗子沿旗杆匀速上升，根据平面镜成像特点可知，此时旗子的像也以相同速度沿旗杆匀速上升，旗子的像相对旗子没有位置变化，因此此时旗子的像相对旗子是静止的．
此题考查平面镜作图、平面镜成像特点、运动和静止的相对性，是一道综合性较强的题目，但总体难度不大，掌握基础知识即可正确解题．
27、自动开关 1000W 110Ω 调小 详见解析
【解析】
（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；
（2）电热丝工作时的功率：P===1000W；
（3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R1＝70Ω，
由题知，此时控制电路的电流I＝0.05A，根据电阻的串联和欧姆定律，I=，即：0.05A=，电阻箱R应接入电路的阻值：R＝110Ω；
（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A，即要求控制电路中的总电阻不变，所以R0的阻值必须调小．
物理量
电压(伏)
电流(安)
1
3.0
0.16
2
2.5
0.20
3
2.0
0.24
