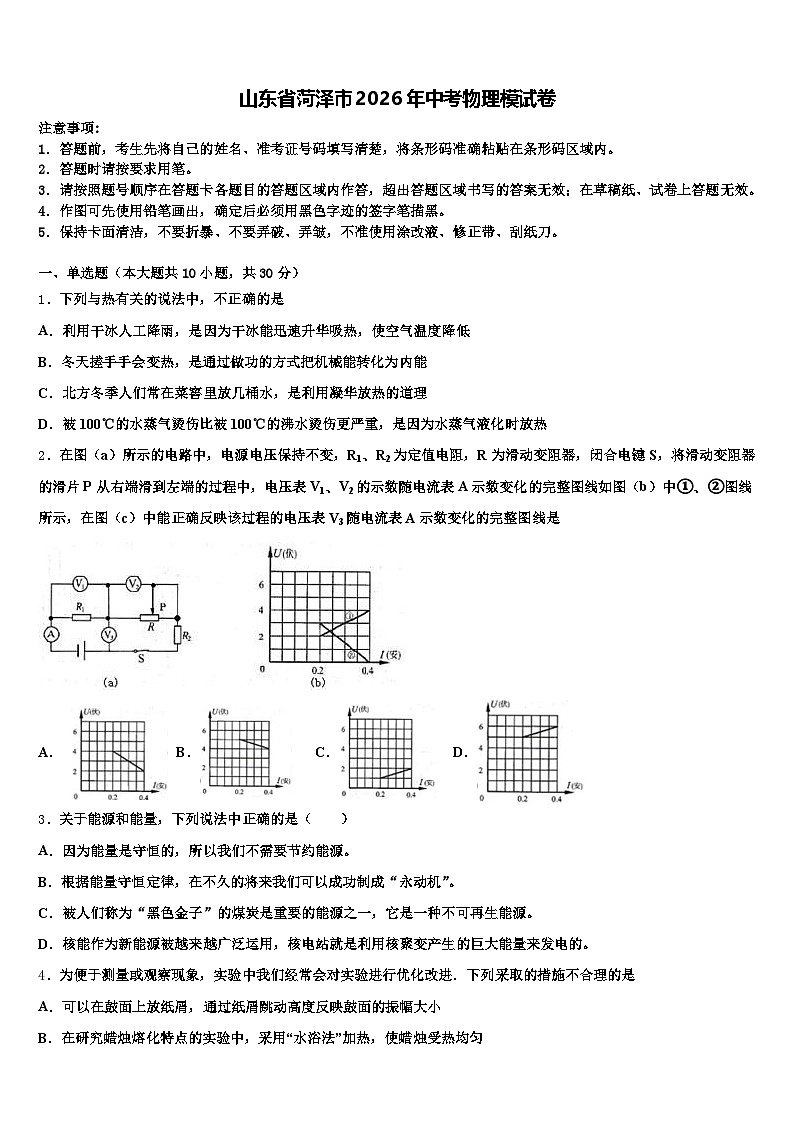

山东省菏泽市2026年中考物理模试卷（含答案解析）

这是一份山东省菏泽市2026年中考物理模试卷（含答案解析），共16页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．下列与热有关的说法中，不正确的是
A．利用干冰人工降雨，是因为干冰能迅速升华吸热，使空气温度降低
B．冬天搓手手会变热，是通过做功的方式把机械能转化为内能
C．北方冬季人们常在菜窖里放几桶水，是利用凝华放热的道理
D．被100℃的水蒸气烫伤比被100℃的沸水烫伤更严重，是因为水蒸气液化时放热
2．在图（a）所示的电路中，电源电压保持不变，R1、R2为定值电阻，R为滑动变阻器，闭合电键S，将滑动变阻器的滑片P从右端滑到左端的过程中，电压表V1、V2的示数随电流表A示数变化的完整图线如图（b）中①、②图线所示，在图（c）中能正确反映该过程的电压表V3随电流表A示数变化的完整图线是
A．B．C．D．
3．关于能源和能量，下列说法中正确的是（ ）
A．因为能量是守恒的，所以我们不需要节约能源。
B．根据能量守恒定律，在不久的将来我们可以成功制成“永动机”。
C．被人们称为“黑色金子”的煤炭是重要的能源之一，它是一种不可再生能源。
D．核能作为新能源被越来越广泛运用，核电站就是利用核聚变产生的巨大能量来发电的。
4．为便于测量或观察现象，实验中我们经常会对实验进行优化改进．下列采取的措施不合理的是
A．可以在鼓面上放纸屑，通过纸屑跳动高度反映鼓面的振幅大小

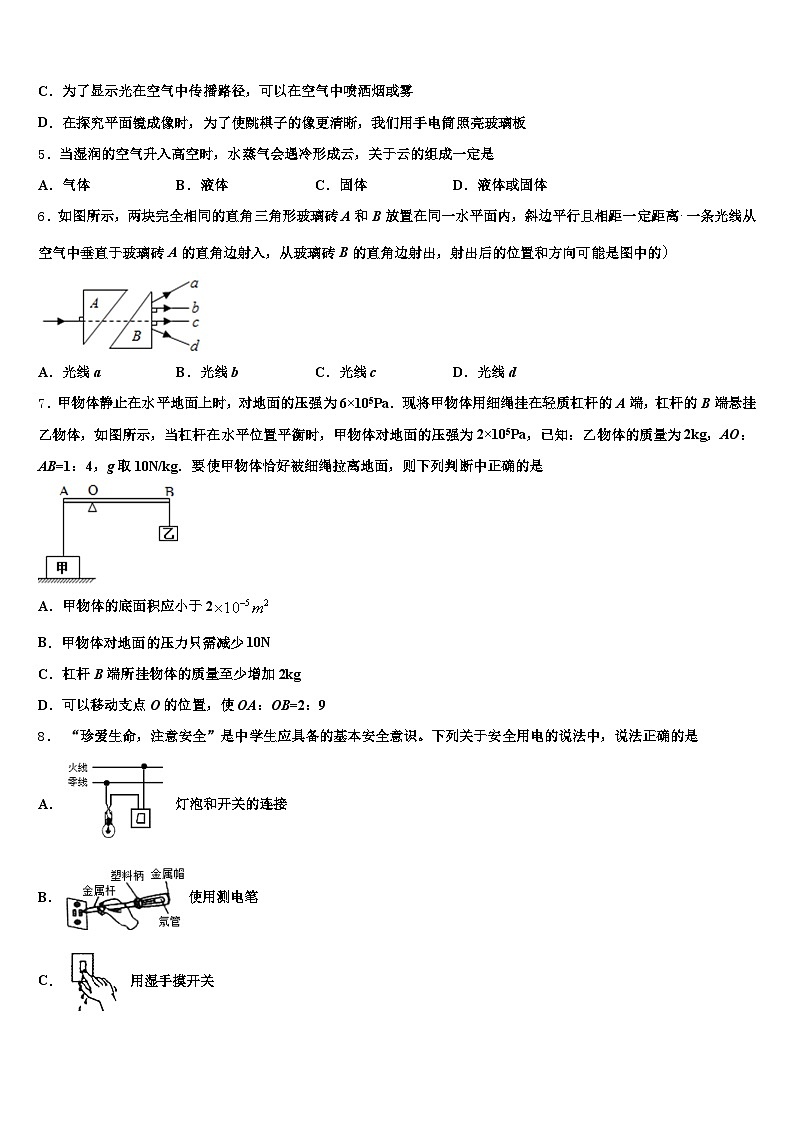

B．在研究蜡烛熔化特点的实验中，采用“水浴法”加热，使蜡烛受热均匀
C．为了显示光在空气中传播路径，可以在空气中喷洒烟或雾
D．在探究平面镜成像时，为了使跳棋子的像更清晰，我们用手电筒照亮玻璃板
5．当湿润的空气升入高空时，水蒸气会遇冷形成云，关于云的组成一定是
A．气体B．液体C．固体D．液体或固体
6．如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的
A．光线aB．光线bC．光线cD．光线d
7．甲物体静止在水平地面上时，对地面的压强为6×105Pa．现将甲物体用细绳挂在轻质杠杆的A端，杠杆的B端悬挂乙物体，如图所示，当杠杆在水平位置平衡时，甲物体对地面的压强为2×105Pa，已知：乙物体的质量为2kg，AO：AB=1：4，g取10N/kg．要使甲物体恰好被细绳拉离地面，则下列判断中正确的是
A．甲物体的底面积应小于2
B．甲物体对地面的压力只需减少10N
C．杠杆B端所挂物体的质量至少增加2kg
D．可以移动支点O的位置，使OA：OB=2：9
8． “珍爱生命，注意安全”是中学生应具备的基本安全意识。下列关于安全用电的说法中，说法正确的是
A．灯泡和开关的连接
B．使用测电笔
C．用湿手摸开关

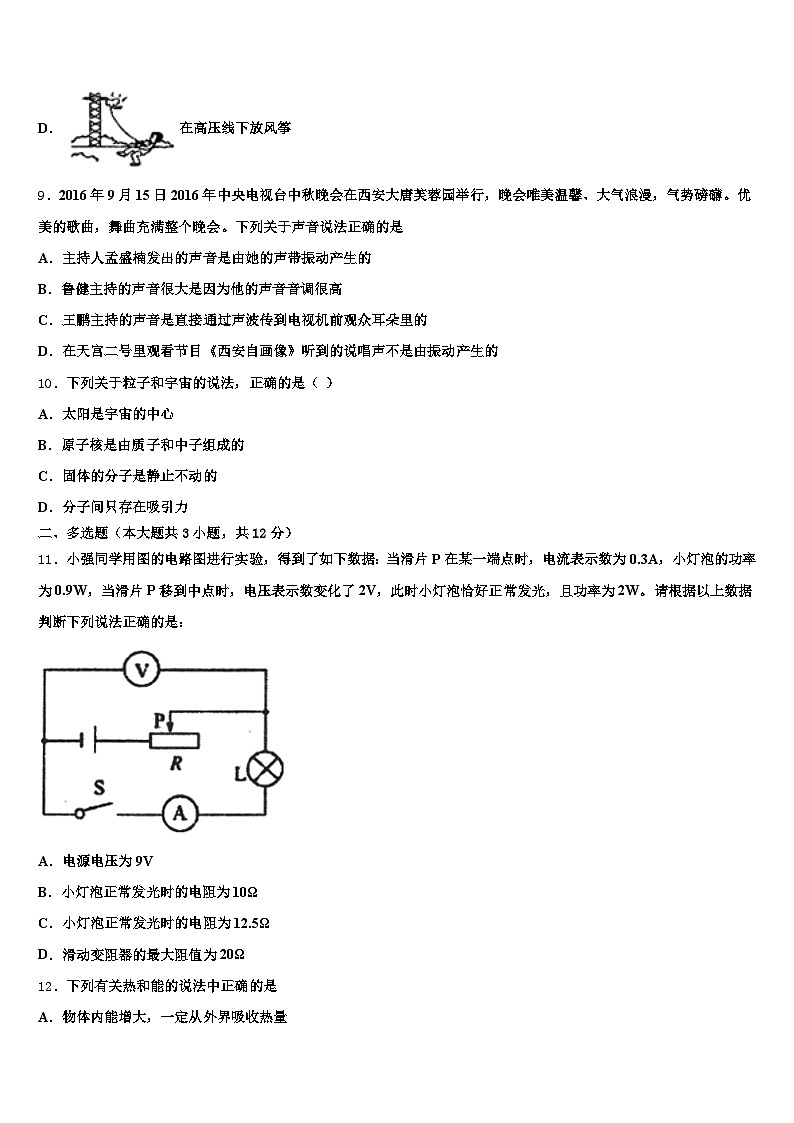

D．在高压线下放风筝
9．2016年9月15日2016年中央电视台中秋晚会在西安大唐芙蓉园举行，晚会唯美温馨、大气浪漫，气势磅礴。优美的歌曲，舞曲充满整个晚会。下列关于声音说法正确的是
A．主持人孟盛楠发出的声音是由她的声带振动产生的
B．鲁健主持的声音很大是因为他的声音音调很高
C．王鹏主持的声音是直接通过声波传到电视机前观众耳朵里的
D．在天宫二号里观看节目《西安自画像》听到的说唱声不是由振动产生的
10．下列关于粒子和宇宙的说法，正确的是（ ）
A．太阳是宇宙的中心
B．原子核是由质子和中子组成的
C．固体的分子是静止不动的
D．分子间只存在吸引力
二、多选题（本大题共3小题，共12分）
11．小强同学用图的电路图进行实验，得到了如下数据：当滑片P在某一端点时，电流表示数为0.3A，小灯泡的功率为0.9W，当滑片P移到中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且功率为2W。请根据以上数据判断下列说法正确的是：
A．电源电压为9V
B．小灯泡正常发光时的电阻为10Ω
C．小灯泡正常发光时的电阻为12.5Ω
D．滑动变阻器的最大阻值为20Ω
12．下列有关热和能的说法中正确的是
A．物体内能增大，一定从外界吸收热量
B．汽油机在做功冲程中把内能转化为机械能
C．物体的温度越高，分子无规则运动越剧烈
D．燃料的热值越大，燃烧时放出的热量越多
13．一根细长绳的下端系一个金属小球，上端固定，就制成一个摆．把小球拉离竖直位置松手，让它摆动起来，如图所示，可以观察到小球在摆动过程中摆动的幅度会逐渐减小，最终会停下来，对于小球在摆动过程中的能量转化情况，下列说法中不正确的是
A．小球在摆动过程中，其机械能守恒
B．小球依次经过最低点时，动能会逐渐减少
C．小球从高处向低处摆动过程中，势能部分转化为动能
D．球从低处向高处摆动过程中，线对小球的拉力做了功
三、填空题（本大题共5小题，共10分）
14．在10秒钟内通过某导体横截面的电荷量为5库，通过它的电流为_____安，若该导体的电阻为6欧，则此时导体两端的电压为_____伏．当该导体与4欧的电阻串联连接时，电路中的总电阻为_____欧．
15．如图，将盛满水的圆柱形透明玻璃杯贴近书本，并逐渐增大玻璃杯子到书本的距离，尝试透过玻璃杯观看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），他所看到像不可能是___（选填“A”、“B”、“C”或“D”，下同）．在书本逐渐远离玻璃杯子的过程中，依次看到像是图乙中的___．
16．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力．图中线段AB与力F的作用线在一条直线上，且OA⊥AB．线段_____表示力F的力臂．（选填“OA”、“AB”或“OB”）
17．音乐会上，演员正在演奏二胡，二胡发声是因为琴弦在 ，演奏过程中，演员不断调整手指在琴弦上的按压位置是为了改变声音的 。
18．寒冬，坐满人的汽车门窗紧闭，水蒸气液化成小水珠附着在玻璃车窗________(选填“外”或“内”)侧，使玻璃变模糊，水蒸气变成水珠会_________(选填“吸收”或“放出”)热量．
四、计算题（本大题共3小题，共29分）
19．如图所示，已知R1的阻值是10Ω．当闭合S1、断开S2时，电流表的示数是0.6A；当S1、S2均闭合时，电流表的示数是0.9A．求：
电源两端的电压；电阻R2阻值．
20．如图所示是我国自主研制的3321型气垫两栖登陆艇。它的质量约为2.0×105kg，底面积约为500m2。（g取10N/kg，）求：
它漂浮在海面上时，受到的浮力是多大？登陆艇静止在水平海滩上时，对海滩的压强是多大？
21．如图甲，是一款各位奶爸奶妈的必备电器——暖奶器，其铭牌如图乙,它有着高温消毒，中温加热和低档保温的功能．其等效电路结构如图丙．已知:电源电压为36V，R1和R2为发热电阻，R3是规格为“20Ω 5A”的滑动变阻器．S闭合，S1、S2均断开时，电器处于低温档，移动滑片，可以手动调节低温档的加热功率；S、S1闭合，R3均没有接入电路时，通过控制S2的通断，可以使电器处于高温档或中温档．求：
(1)电器以中温档工作时，电路中的电流大小?
(2)R2的电阻大小?
(3)电压表的量程为“0~24V”，电流表量程为“0~3A”，在不损坏电路元件的前提下，低温档手动调节的加热功率范围?
五、作图题（本大题共2小题，共4分）
22．如图所示，凸透镜的主光轴刚好与水面相平，F是凸透镜的焦点，一束与水面平行的光入射到凸透镜上，请你作出经凸透镜折射后进入水中光线的大致位置。
23．为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂l2.
六、实验探究题（本大题共3小题，共15分）
24．在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5V。
如图甲是小白测量小灯泡额定功率的实物电路图（不完整），请用笔画线代替导线将实物电路图连接完整。小白闭合开关，移动滑动变阻器滑片P，发现小灯泡不发光，电压表示数为零，电流表有示数，则电路故障是_____。实验时，电压表的示数如图乙所示，则应将滑片向_____（选填“A”或“B”）端移到合适位置，才能使小灯泡正常工作，若正常工作时电流表示数为0.5A，则灯泡额定电功率为_____W。完成上述实验后，小白又设计了如图丙所示的实验电路，借助实验室的器材，同样测出了小灯泡正常发光时电功率，请你完成下列实验步骤：
①接好实验电路，闭合开关S，将开关S1拨到触点_____（选填“1”或“2”）移动滑片，使电压表的示数为灯泡的额定电压U1。
②滑片的位置保持不动，再将开关S1拨到另一个触点读出电压表的示数为U2；
③小灯泡正常发光时功率的表达式P＝_____（用U1、U2、R0表示）。
25．小华在探究“浮力大小与哪些因素有关”的实验中，器材有：弹簧测力计一个，实心铜块一块，相同的大烧杯若干，水，某混合液体，细线等
小华进行了如图所示的实验：A步骤所示弹簧测力计的示数为______N；用弹簧测力计挂着铜块缓慢地浸入液体中不同深度，步骤如图B、C、D、E、F所示（液体均未溢出），并将数据记录表中：
（1）步骤B中，铜块所受浮力F浮=________N． 分析步骤A、B、C、D、E，可以说明：浮力大小跟________有关． 用表格中的数据，可算出该混合液的密度是________kg/m3 ．
26．在探究“电流通过导体产生的热量与哪些因素有关”时，把两段电热丝A、B分别放在如图所示的甲、乙两个完全相同的烧瓶中，并接入电路。在烧瓶中加入质量、初温均相同的煤油，再分别插入相同的温度计。闭合开关通电一段时间，可以通过观察温度计示数的变化，了解电热丝产生热量的多少。已知A、B两电热丝的电阻分别为RA、RB，且RA＞RB．这个方案是用来探究_____相同时，电流通过电热丝产生的热量与_____大小的是否有关。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A、利用干冰人工增雨，是因为干冰能迅速升华吸热，使空气温度降低，故A正确；
B、冬天搓搓手手会变热，是通过做功的方式把机械能转化为内能，故B正确；
C、冬天在菜窖中放几桶水，水受冷就会凝固，凝固要放出热量，使菜窖的温度不至于过低而将菜冻坏。故C错误；
D、被100℃的水蒸气烫伤比100℃的沸水烫伤更严重，是因为水蒸气液化时放出热量，故D正确。
2、A
【解析】
将滑动变阻器的滑片P从右端滑到左端的过程中，滑动变阻器接入点路的电阻变小，
根据I="U" /R 可知，电路中的电流变大；
根据U=IR可知，R1两端的电压变大，
故①表示电压表V1、②表示电压表V1．
当滑片位于左端时，R1与R1串联，
由（b）图象可知：R1两端的电压U1=4V，通过的电流I1=0.4A，
则R1=U1/ I1="4V" /0.4A =10Ω；
电源的电压U=U1+I1R1=4V+0.4A×R1--------①
当滑片位于右端时，R1、R、R1串联，
由（b）图可知，I1=0.1A，R两端的电压UR=3V，U1′=1V，
则电源的电压U=UR+U1′+I1R1=3V+1V+0.1A×R1--------②
由①②两式可得：U=6V．
因V3测电源的电压与R1两端的电压之差，
所以，当U1=4V、I1=0.4A时，V3的示数为U-U1=6V-4V=1V；
当U1′=1V、I1=0.1A时，V3的示数为U-U1′=6V-1V=4V；
结合选项可知A符合，BCD不符合．
故选A．
3、C
【解析】
A．虽然能量是守恒的，但并不是所有的能量都能直接被人类利用，而且能量的转化具有方向性，因此我们必须要节约能源，故A错误；
B．据能量的转化和守恒定律知，机械能会转化为其他形式的能，从而使机械能减少，因此，人类是无法制成永动机的，故B错误；
C．煤炭在短期内不能从自然界得到补充，故属于不可再生能源，故C正确；
D．核电站是利用原子核裂变的链式反应释放出大量的核能来发电的，故D错误。
4、D
【解析】
A．在研究声音是由物体振动产生的实验时，利用转换法将纸屑放在鼓面上，通过纸屑跳动高度反映鼓面的振幅大小A的措施合理；
B．在研究烛蜡熔化特点的实验中，为了使温度上升缓慢且被加热物质受热均匀而采用“水浴法”加热，使烛蜡受热均匀，B的措施合理；
C．为了显示光在空气中传播路径，在空气中悬浮细小颗粒，即在空气中喷洒烟或雾，C措施合理；
D．在探究平面镜成像时，为了使跳棋子的像更清晰，应该使物体的亮度更强，即我们用手电筒照亮棋子，D措施不合理．
5、D
【解析】
水蒸气上升的过程中，空气的温度变低，导致水蒸气放热液化形成小水滴，若空气的温度很低，水蒸气会放热凝华形成小冰晶；小水滴和小冰晶分别是液体和固体，被上升的气流顶起，从而形成人看见的云，故D正确，ABC错误。
6、B
【解析】
由光路的可逆性可知，光线经A折射后进入完全相同的B，经B折射后的光线一定与原光线平行，又因AB之间有一段空气，故最后的出射光线与入射光线不再同一直线上，故射出后的位置和方向可能是图中的b，故答案选B．
7、D
【解析】
乙物体的重力G乙=m乙g=2kg×10N/kg=20N；根据杠杆平衡条件FAlOA=G乙lOB，细绳对A端的拉力：FA==20N×=60N，绳子拉力处处相等，细绳对甲的拉力也为60N，甲对地面的压力△F减少了60N，△F=F1-F2=p1S-p2S，数据代入：60N=6×105PaS-2×105PaS，解得：S=1.5×10-4m2，则甲的重力G甲=F1=p1S=6×105Pa×1.5×10-4m2=90N；甲物体恰好被细绳拉离地面时，甲对地面的压力为0，A端受到的拉力等于甲的重力：
A、增大或减小受力面积只能改变压强，不能改变物体甲对地面的压力，故A不符合题意；
B、甲对地面的压力为F甲=G甲-△F=90N-60N=30N，甲物体恰好被细绳拉离地面，压力还要减小30N，故B不符合题意；
C、根据杠杆平衡条件：G甲lOA=，==90N×=30N，杠杆B端所挂物体的质量至少增加△m===1kg，故C不符合题意；
D、根据杠杆平衡条件：G甲=G乙，则,D符合题意．
8、A
【解析】
A、火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。故A正确；
B、使用测电笔时，手要接触笔尾金属体，不能接触笔尖金属体，故B不符合题意；
C、水是导体，用湿手摸开关容易发生触电的危险，故C不符合题意；
D、因为高压输电线上是高压，在下面放风筝时可能会发生高压电弧触电或跨步电压触电，故D不合题意.
9、A
【解析】
A、声音是有物体的振动产生的，孟盛楠发出的声音是由她的声带振动而产生，故A正确；
B、鲁健主持的声音很大，是指声音的响度大，故B错误；
C、王鹏主持的声音是直接通过电磁波传到电视机前观众耳朵里的，故C错误；
D、声音是由物体的振动产生的，故在天宫二号里观看节目《西安自画像》听到的说唱声也是由振动产生的，故D错误。
10、B
【解析】
A、太阳是太阳系的中心，其他八个行星绕着太阳转，故A错误；
B、原子是由原子核和核外电子组成，原子核由带正电的质子和不带电的中子组成的．故B正确；
C、分子总是不停地做无规则运动，构成固体的分子也是不断运动的．故C错误；
D、由分子动理论知道，分子间同时存在相互的引力和斥力。故D错误。
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。
当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；
当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W，
由小灯泡消耗的功率变大可知，电路中的电流I＝0.3A时，滑动变阻器接入电路中的电阻最大，
由P＝UI可得，此时灯泡两端的电压：，
当滑片P移到中点时，变阻器接入电路中的电阻变小，电路中的电流变大，灯泡两端的电压变大，由电压表示数变化了2V可知，此时灯泡两端的电压UL′＝UL+2V＝3V+2V＝5V，
因此时灯泡正常发光，且灯泡的功率PL′＝2W，
所以，由可得，灯泡正常发光时的电阻：
，故B错误，C正确；
当滑片P在最右端时，灯泡两端的电压UL＝3V，电路中的电流I＝0.3A，
因串联电路中总电压等于各分电压之和，
所以，由可得，电源的电压：
U＝UL+IR＝3V+0.3A×R滑 …………………①
当滑片P移到中点时，灯泡两端的电压UL′＝5V，
因串联电路中各处的电流相等，
所以，电路中的电流：，
电源的电压：………………………②
因电源的电压不变，所以，
3V+0.3A×R滑＝，
解得：R滑＝20Ω，故D正确；
电源的电压U＝UL+IR＝3V+0.3A×20Ω＝9V，故A正确；
12、BC
【解析】
A、物体内能增大，可能是从外界吸收热量，也可能是外界物体对它做了功，故A错误；
B、汽油机在做功冲程中消耗内能，产生机械能，故是将内能转化为机械能的过程，故B正确；
C、物体的温度越高，分子无规则运动越剧烈，故C正确；
D、燃料燃烧释放的热量的多少与燃料的质量、热值两个因素有关，故D错误；
13、AD
【解析】
A. 小球在摆动过程中，除重力做功外，还有空气阻力做功，所以机械能不守恒，故A错误；B. 由于小球在摆动过程中，机械能越来越小，所以到达最低点的动能会逐渐减小，故B正确；C. 小球从高处向低处摆动过程中，质量不变，高度降低，重力势能减小，速度增大，动能增大，所以是重力势能转化为动能，故C正确；D. 小球从低处向高处摆动过程中，线对小球的拉力始终与运动方向垂直，故拉力不做功，故D错误．故选AD.
本题考查的知识点：（1）物体的动能由质量和速度决定，重力势能由质量和高度决定，分析摆动过程中质量、速度、高度的变化，判断出动能和重力势能的转化；（2）机械能守恒的条件：只有动能和势能的相互转化或者只有重力做功，机械能才守恒．
三、填空题（本大题共5小题，共10分）
14、0.5310
【解析】
通过导体的电流：I＝＝＝0.5A，
由I＝可得，导体两端的电压：U＝IR＝0.5A×6Ω＝3V，
当该导体与R′＝4Ω的电阻串联连接时，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R总＝R+R′＝6Ω+4Ω＝10Ω．
15、DABC
【解析】
因为左右方向的玻璃杯面是一个弧形样子，左右中间厚边缘薄，与凸透镜一样，所以是左右方向发生变化；
当物距小于焦距时，成正立放大的虚像，即左右变大；
当物距大于焦距小于二倍焦距时，成倒立、放大的实像，即左右颠倒；
当物距等于二倍焦距时，成倒立、等大的实像，即左右颠倒；
当物体大于二倍焦距时，成倒立、缩小的实像，即左右颠倒。
由于玻璃杯面上下相同(不是弧形样子)，不会起到放大作用，所以像与图片应该是左右发生变化，而上下与图片相同，故不可能出现D选项中的图片。
由以上分析可知，在书本逐渐远离玻璃杯子的过程中，依次看到像是图乙中的ABC.
16、OA
【解析】
由图可知，AB是力F的作用线，OA⊥AB，OA为支点到力F的作用线的距离，所以线段OA表示力F的力臂．
17、振动，音调
【解析】声音的产生是因为物体的振动而产生的；演员不断调整手指在琴弦上的按压位置是改变琴弦的振动频率，从而改变音调。
18、内 放出
【解析】
物质由气态变成液态的过程叫液化，液化是放热过程．汽车内人很多，会呼出很多水蒸气，而玻璃的温度较低，水蒸气遇到温度较低的玻璃会液化成小水珠附着在玻璃上，使玻璃变模糊，所以小水珠在玻璃的内侧，此过程放出热量．
四、计算题（本大题共3小题，共29分）
19、（1）6V；（2）20Ω．
【解析】
(1)当闭合、断开时,电路为的简单电路，电流表测电路中的电流，由I=可得，电源两端的电压：U==0.6A×10Ω=6V；(2)当、均闭合时，两电阻并联，电流表测干路电流，则电路中的总电阻：R===Ω，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以,=+,即=+，解得=20Ω.
（1）当闭合、断开时，电路为的简单电路，电流表测电路中的电流，根据欧姆定律求出电源两端的电压；（2）当、均闭合时，两电阻并联，电流表测干路电流，根据欧姆定律求出电路中的总电阻，利用电阻的并联求出电阻阻值．
20、（1）2.0×106N；（2）4000Pa
【解析】
（1）登陆艇受到的重力：G=mg=2.0×105kg×10N/kg=2.0×106N，因为登陆艇漂浮在海面上，所以它受到的浮力：F浮=G=2.0×106N；
（2）登陆艇静止在水平海滩上时，对海滩的压力：F=G=2.0×106N，
对海滩的压强：p===4000Pa。
答：（1）它漂浮在海面上时，受到的浮力是2.0×106N；
（2）登陆艇静止在水平海滩上时，对海滩的压强是4000Pa。
21、 (1) 5A (2) 12Ω (3) 20W~64.8W
【解析】
(1) 当S、S1闭合，S2断开时，电路中只有R1工作，此时处于中温档．由乙图可知中温档功率为P中=180W，电压为U=36V，则此时电路中的电流为I中===5A．
(2) 当S、S1、S2都闭合时，电路中R1与R2并联，即R1和R2共同发热，所以此时为高温档．由乙图可知高温档功率为P高=288W，电压仍然为U=36V，则R2得功率为PR2=P高-P中=288W-180W=108W，所以R2的电阻为R2===12Ω．
(3) 当S闭合，S1、S2断开时，电路中R1与R3串联，电压表测R3的电压．当R3滑片左移时R3电阻减小，电压表示数较小，R1两端电压升高．同时由于电路中电阻减小，所以电流表示数增大，则根据P=UI可知R1发热功率增大．所以手动调节的最大加热功率以电流表能测量的最大值来计算；当R3滑片右移时R3电阻增大，电压表示数增大，R1两端电压较小．同时由于电路中电阻增大，所以电流表示数减小，则R1发热功率减小．所以手动调节的最小加热功率以电压表能测量的最大值来计算．
由中温档数据可计算出R1阻值为R1===7.2Ω．当电压表示数为最大的U最大=24V时，R1的最小发热功率为P最小====20W；当电流表示数为最大的I最大=3A时，R1的最大发热功率为P最大===64.8W．所以低温档手动调节的加热功率范围是20W~64.8W．
五、作图题（本大题共2小题，共4分）
22、
【解析】
平行凸透镜主光轴的光线经折射后通过焦点，斜射向水中的光线进行入水中后会发生偏折，折射光是靠近法线的，如下图所示：

23、
【解析】
在阻力与阻力臂的乘积一定的情况下，最省力，即动力臂最长，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F的方向，如下图所示：
做出阻力作用线，则支点O到阻力作用线的垂直距离为阻力臂L1．
六、实验探究题（本大题共3小题，共15分）
24、 小灯泡短路 A 1.25 2 U1×
【解析】
（1）滑动变阻器与灯泡串联，电压表与灯泡并联，如图所示：
（2）闭合开关，灯泡不亮，电流表有示数，说明电路是连通的，因为电压表示数为零，分的电压为零，则该处电阻为零，故灯泡短路；
（3）图乙中电压表选用0﹣3V的小量程，分度值为0.1V，电压大小为1.4V；
灯在额定电压下正常发光，电压表示数为1.4V时，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A端移动到合适位置，直到电压表示数为额定电压2.5V。
灯泡的额定功率为：P＝UI＝2.5V×0.5A＝1.25W；
（4）①接好实验电路，闭合开关S，将S1拨到触点2，移动滑片，使电压表的示数为灯泡的额定电压U1；
②滑片的位置保持不动，再将开关S1拨到另一个触点读出电压表的示数为U2；
③由串联电路特点和欧姆定律可得，此时电路中的电流I＝，由P＝UI可得，小灯泡正常发光时功率的表达式为：P＝U1×。
25、（1）1．7 （1）2．1 （3）排开液体的体积 （4）1×123
【解析】
试题分析：（1）图A中弹簧测力计的示数为1．7N；（1）步骤B中铜块所受浮力F浮=G-FB=1．7N-1．6N=2．1N；（3）由步骤A、B、C、D、E可知浮力大小跟排开液体的体积有关；（4）D、E中，物体处于浸没状态，，此时所受浮力F浮=G-FD=1．7N-1．4N=2．3N；由可知，由步骤丁可知物体完全浸入液体中时物体所受浮力，由可知
考点：探究浮力大小的影响因素
26、电流和通电时间 电阻
【解析】
由图知，两个电阻丝串联，通过两电阻丝的电流、通电时间都相同，只有电阻丝的阻值不同，所以是研究电流和通电时间相同时，电流通过导体产生的热量与电阻大小的关系。
步 骤
A
B
C
D
E
F
弹簧测力计示数/N
1．6
1．5
1．4
1．4
1．1
