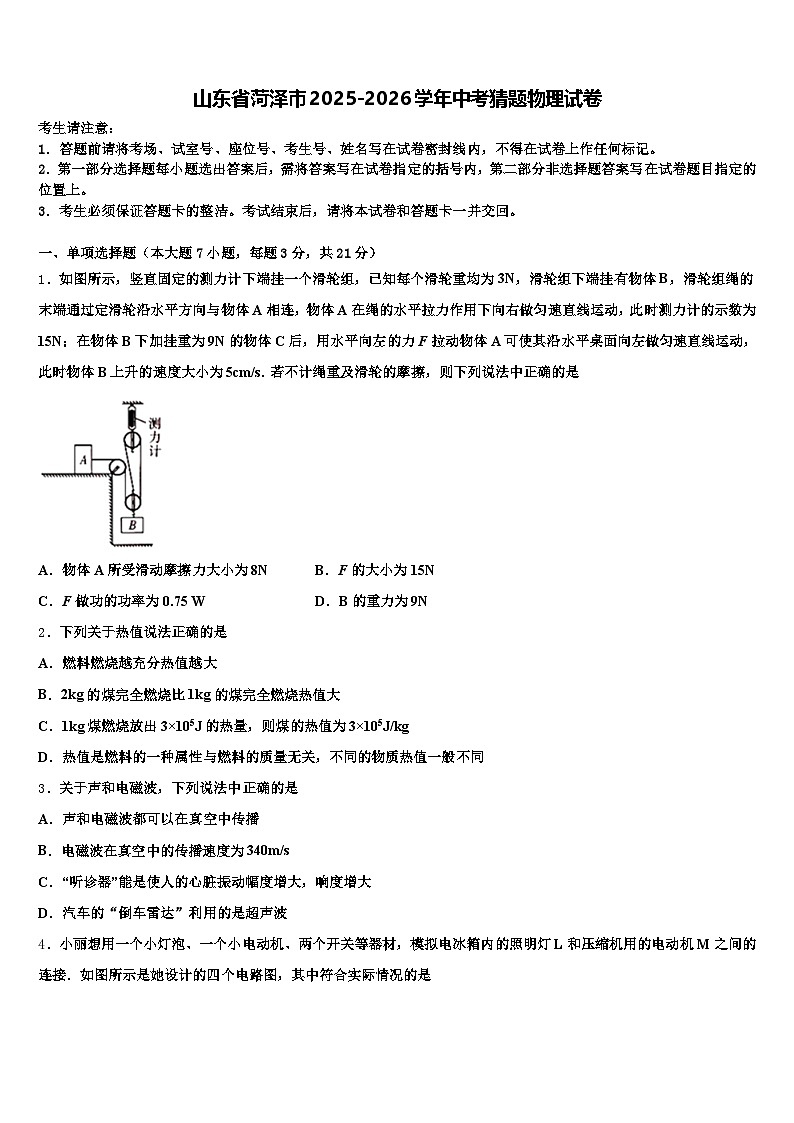

山东省菏泽市2025-2026学年中考猜题物理试卷（含答案解析）

这是一份山东省菏泽市2025-2026学年中考猜题物理试卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁，我们每天背着书包上学等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，竖直固定的测力计下端挂一个滑轮组，已知每个滑轮重均为3N，滑轮组下端挂有物体B，滑轮组绳的末端通过定滑轮沿水平方向与物体A相连，物体A在绳的水平拉力作用下向右做匀速直线运动，此时测力计的示数为15N；在物体B下加挂重为9N的物体C后，用水平向左的力F拉动物体A可使其沿水平桌面向左做匀速直线运动，此时物体B上升的速度大小为5cm/s. 若不计绳重及滑轮的摩擦，则下列说法中正确的是
A．物体A所受滑动摩擦力大小为8NB．F的大小为15N
C．F做功的功率为0.75 WD．B的重力为9N
2．下列关于热值说法正确的是
A．燃料燃烧越充分热值越大
B．2kg的煤完全燃烧比1kg的煤完全燃烧热值大
C．1kg煤燃烧放出3×105J的热量，则煤的热值为3×105J/kg
D．热值是燃料的一种属性与燃料的质量无关，不同的物质热值一般不同
3．关于声和电磁波，下列说法中正确的是
A．声和电磁波都可以在真空中传播
B．电磁波在真空中的传播速度为340m/s
C．“听诊器”能是使人的心脏振动幅度增大，响度增大
D．汽车的“倒车雷达”利用的是超声波

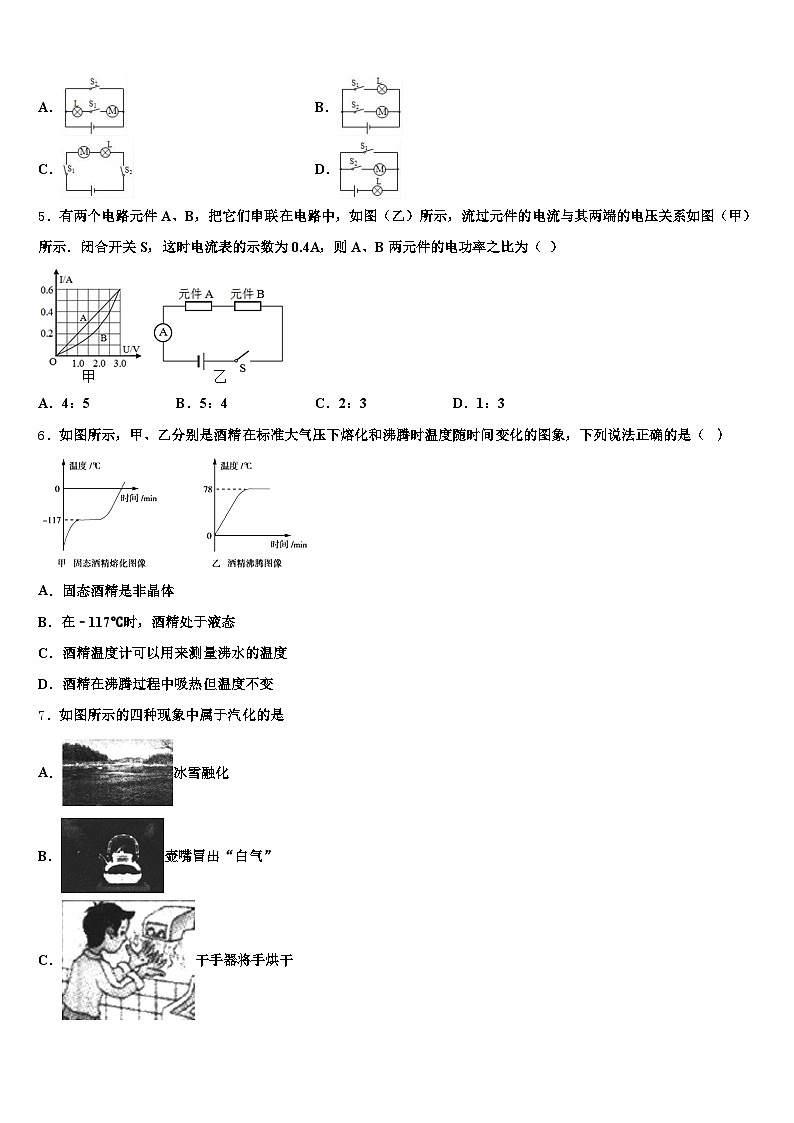

4．小丽想用一个小灯泡、一个小电动机、两个开关等器材，模拟电冰箱内的照明灯L和压缩机用的电动机M之间的连接．如图所示是她设计的四个电路图，其中符合实际情况的是
A．B．
C．D．
5．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）
A．4：5B．5：4C．2：3D．1：3
6．如图所示，甲、乙分别是酒精在标准大气压下熔化和沸腾时温度随时间变化的图象，下列说法正确的是（ ）
A．固态酒精是非晶体
B．在﹣117℃时，酒精处于液态
C．酒精温度计可以用来测量沸水的温度
D．酒精在沸腾过程中吸热但温度不变
7．如图所示的四种现象中属于汽化的是
A．冰雪融化
B．壶嘴冒出“白气”
C．干手器将手烘干

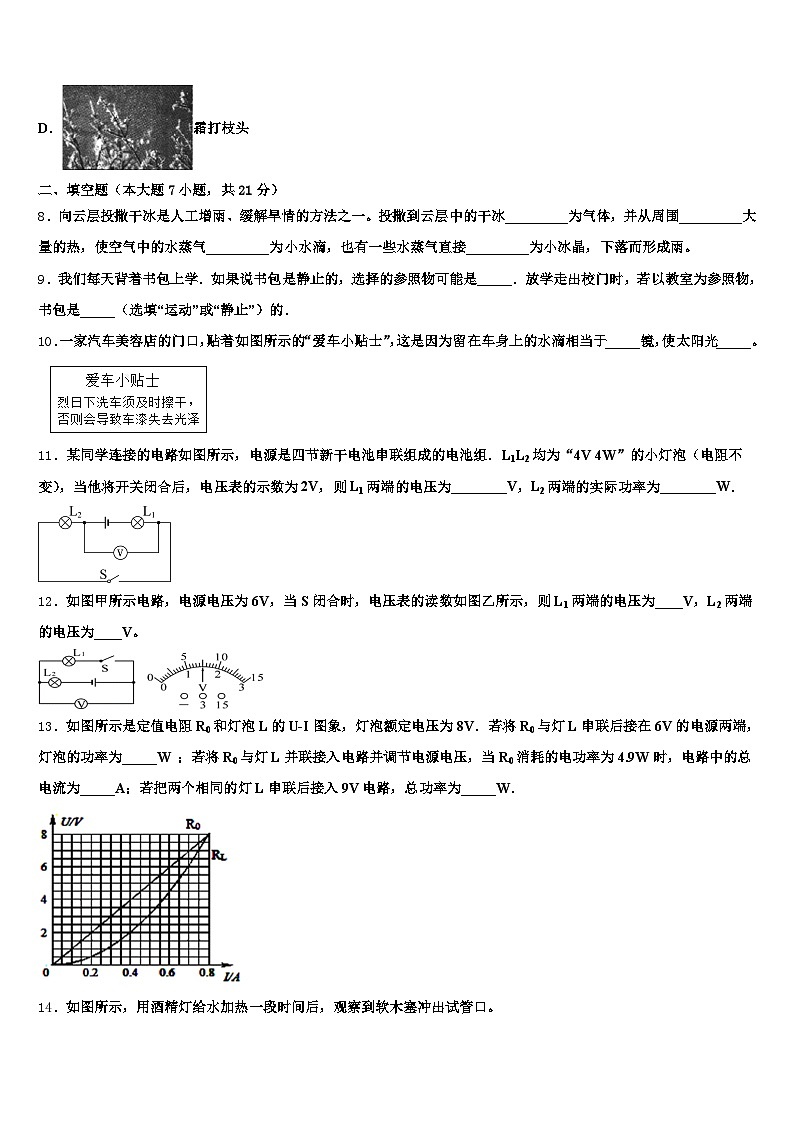

D．霜打枝头
二、填空题（本大题7小题，共21分）
8．向云层投撒干冰是人工增雨、缓解旱情的方法之一。投撒到云层中的干冰_________为气体，并从周围_________大量的热，使空气中的水蒸气_________为小水滴，也有一些水蒸气直接_________为小冰晶，下落而形成雨。
9．我们每天背着书包上学．如果说书包是静止的，选择的参照物可能是_____．放学走出校门时，若以教室为参照物，书包是_____（选填“运动”或“静止”）的．
10．一家汽车美容店的门口，贴着如图所示的“爱车小贴士”，这是因为留在车身上的水滴相当于_____镜，使太阳光_____。

11．某同学连接的电路如图所示，电源是四节新干电池串联组成的电池组．L1L2均为“4V 4W”的小灯泡（电阻不变），当他将开关闭合后，电压表的示数为2V，则L1两端的电压为________V，L2两端的实际功率为________W．
12．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为____V，L2两端的电压为____V。
13．如图所示是定值电阻R0和灯泡L的U-I图象，灯泡额定电压为8V．若将R0与灯L串联后接在6V的电源两端，灯泡的功率为_____W ；若将R0与灯L并联接入电路并调节电源电压，当R0消耗的电功率为4.9W时，电路中的总电流为_____A；若把两个相同的灯L串联后接入9V电路，总功率为_____W．
14．如图所示，用酒精灯给水加热一段时间后，观察到软木塞冲出试管口。
（1）软木塞冲出试管口，瓶口出现的“白雾”是______________现象（填物态变化名称）。
（2）此过程中，水蒸气减少的内能_________（选填“大于”、“等于”或“小于”）软木塞增加的机械能，这与热机的_______冲程相似。
三、作图题（共7分）
15．画出图示斜面上小球所受重力的示意图
（____）
16．在图中画出物体A所受重力G的示意图．
（_______________）
17．光由空气射向半圆形玻璃砖，画出折射光线．
（_______）
四、实验题（本大题共5小题，共20分）
18．用电压表和电流表测定额定电压为2.5V灯泡的额定功率，电路如图甲所示：
（1）闭合开关前，滑动变阻器的滑片应置于_____端（填“A”或“B”）
（2）闭合开关后，小灯泡发光，但电压表示数为1．经检查，图中a、b、c三根导线中有一根断了，则该导线是_____（选填字母“a”、“b”或“c”）
（3）排除故障后测量灯泡额定功率：闭合开关，缓慢移动滑片，直至_____时停止移动滑片，此时电流表的示数如图乙所示，则灯泡的额定功率是_____W，若此时换成“”的另一灯泡，那么该灯泡的实际功率_____1.6W（选填“＞”、“＝”或“＜”）
（4）实验过程中，若没有电流表，仅用一个电压表和一个电阻箱测量小灯泡的额定功率（实验器材满足实验要求），按照丙图连接好实物电路，请在下列横线填上适当内容使实验能够完成：
①只闭合开关_____，移动变阻器的滑片P，使电压表示数为2.5V
②接着_____，当电压表示数为2.5V时，读出电阻箱连入电路的阻值为R1；
③小灯泡额定功率的表达式：P＝_____（用上述测量出的物理量及已知量表示）
19．冰壶比赛中，为减小冰壶与冰面间的摩擦，运动员需在冰壶运动路线上的某些区域刷冰，如图甲．为探究刷冰长度的影响因素，小明和同学用图乙装置寻找模拟刷冰区域的材料，他们将木块分别放在长木板、绸布、棉布上，用弹簧测力计水平拉木块做_____直线运动，发现测力计示数关系是F棉＞F木＞F绸．若用木板模拟未刷冰区域，则应选_____模拟刷冰区域．他们用图丙装置，将长为l的所选材料M平铺在木板上，让木板从斜面上滑下，经过M后停在木板上的固定位置P．木板运动到位置P，所需M的长度l与哪些因素有关？大家提出以下猜想：
猜想1：与木块由静止滑下时的高度h有关；
猜想2：与M左端到斜面底端的距离x有关．
①验证猜想1时，保持x不变，将木块从高度将静止滑下，改变l，使木块最终都停在位置P，数据记录如下：
在图丁中描点作出l与h的关系图线．
②验证猜想2时，小明改变x，将木块从不同高度由静止滑下，记录数据，得出结论．该实验操作中存在的问题是_____；正确操作，发现每次只将M前后移动时，木块都会经过M停在P位置，该现象可否定猜想2；若在上述正确操作中同时改变x和l，则木块最终可能停在_____（选填“P点左侧”、“P点右侧”或“P点左侧或右侧”）．
20．如图是小琳探究平面镜成像特点的实验装置．
（1）其中“甲”图是玻璃板，而“乙”图是平面镜，你认为小琳应该选择_____图进行实验更合理，该实验在环境较_____（选填“亮”或“暗”）进行效果更好．
（2）实验中，她在玻璃板前放置点燃的蜡烛A，将未点燃的蜡烛B放在玻璃板后并来回移动，通过在玻璃板的_____（选填“A”或“B”）侧观察，直到B与A的像完全重合．如果移去未点燃的蜡烛，并在其所在的位置上放一光屏，则光屏上_____（填“能”或“不能”）得到蜡烛的像．
21．在“探宄平面镜成像的特点”实验中，玻璃板应____放置在水平桌面上；为得到像与物体到镜面的距离关系，物体需放在____位置多次实验（选填“同一”或“不同”）．在“验证凸透镜成像规律”的实验中，若凸透镜的焦距为10厘米，将凸透镜置于光具座上如图所示位置，蜡烛位于光具座的A点时，为了在光屏上找到清晰的像，应将光屏在____厘米两条刻度线之间移动（选填“50~60”、“60~70”或“70~100”），所成的像一定是____的（选填“放大”活“缩小”）．

22．某实验小组的同学通过图甲所示的电路进行实验探究．
（1）断开开关S3，闭合开关S1和S2，移动滑动阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是_____（填符号）
A．滑动变阻器断路 B．R断路 C．R短路
（2）故障排除后断开开关S3，闭合开S1和S2，通过调节滑动变阻器，读出多组相应的电压表和电流表的示数．甲同学根据测量数据绘成如图乙所示图象．由图象可知定值电阻R＝_____Ω；
（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为了_____；
（4）断开开关S2，闭合开关S1和S3，通过多次调节滑动变阻器，测量灯L的电压和电流，根据测量数据绘成如图丙所示的图象．若灯L的额定电压为2.0V，则它的额定功率为_____W．
（5）由图丙可看出灯丝的U﹣I图象不是一条直线，原因是_____．
五、计算题（本大题共2小题，共13分）
23．某电热水器的铭牌如下表所示，现将水箱装满水，电热水器正常工作时，把水从20℃加热到60℃．已知c水=4.2×103J/（kg•℃），不计热量损失，求：
（1）水吸收的热量加热所需要的时间．
24．如图所示为某电热饮水机电路原理图，当开关S闭合时，饮水机处于加热状态，当S断开时，处于保温状态．从其说明书上的收集到的信息如下表．为了测量它加热时的实际功率，小明断开家中其它所有用电器，只将该饮水机接入家庭电路，闭合开关S，测得水箱装满时水从20℃升高到100℃所用时间为15分钟，同时观察到家中标有“3000r/kwh”字样的电能表转盘转过600转（r）．
根据以上信息，求：
（1）加热电阻R1的阻值（不考虑温度对阻值的影响）____；
（2）水箱中的水从20℃升高到100℃时所吸收的热量____[C水＝4.2×103J/(kg•℃)]；
（3）饮水机加热时的实际功率____．
六、综合能力题（本大题共3小题，共18分）
25．小明同学自行设计了一个电子秤，其原理如图所示，他试图用电压表（图中没有画出）的示数来反映物体质量的大小．电源的电压恒定为U，定值电阻的阻值为R0，滑动变阻器的总电阻为R，总长度为L，滑动触头安放在托盘下方的轻质弹簧上，并能随轻质弹簧一起滑动，已知对托盘每施加1N的压力时，弹簧的长度就会缩短a．当托盘中不放物体时，滑动触头指在R的最上端，此时电压表的示数为零；当在托盘中放一物体时，滑动触头随弹簧向下移动到某一位置，电压表就指示出相应的示数．
（1）请在原理图的适当位置接上符合要求的电压表；
（2）若在托盘上放一质量为m的物体，则滑动触头向下移动多大的距离？
（3）求出电压表的示数U表与待测物体质量m之间的关系式（用已知量的符号表示）．
26．如图是我国新研制的月球探测器（简称“月球车”）样机，其造 型奇特，功能强大．月球车登陆月球后，对月面进行巡视勘察．
月球车机械臂前端有一“岩芯取样器”，可将月球上的岩石研磨 后取回研究．“岩芯取样器”应尽可能挑选______（填物质的物理属性）大的材料制作．当车前方 3m 处有高于 25cm 的障碍物时，月球车上的探测器就会发出预警，此探测器 是利用________（选填“超声波”或“电磁波”）的反射来工作的．这种波在真空中的传播速度为_______m/s．月球上昼夜温差很大的原因之一是月球表面物质的比热容较_____．当月球上为黑夜时，月球车使用核能来保温，核能是__________（选填“可再生”或“不可再生”）能源．
27．阅读短文，回答问题
豆浆机
某型号豆浆机，净重为2kg，底面面积为4cm2，豆浆机工作时，
电热管加热与电动机打浆过程交替进行，都是通过MCU有关脚控制，相应三极管驱动，再由多个继电器组成继电器组实施电路转换来完成，其部分参数如表空豆浆机放在水平桌面上，对水平桌面的压强为_____Pa（g取10N/kg）。加热和打浆是交替进行，由此可知，豆浆机中的电动机和电热管的连接方式是_____（填“串联”或“并联”）；三极管是属于_____（填“导体”、“半导体”或“超导”）材料。不计热量的损失，加热管正常工作80s，可使1kg豆浆的温度升高_____℃[c豆浆＝4×103J/（kg•℃）]：豆浆飘出阵阵香味说明分子在_____。电热管通电一段时间后变得很烫，而与豆浆机连接的导线却不怎么热，主要是因_________产量的热量少。若豆浆机正常打好一次豆浆消耗的总电能为0.17kW•h，加热与打浆的时间之比为3：1，则打好一次豆浆需_________h。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A.每个滑轮重均为3N，测力计的示数为15N，
则作用在绳子上的拉力为：F绳==6N，
此时物体A正好向右做匀速运动，
则物体A所受滑动摩擦力大小为：f=F绳=6N，故A选项错误；
BD.物体B的重力为：
GB=3F绳G滑轮=36N3N=15N，
当在物体B下加挂重为9N的物体C后，绳子上的拉力为：
F拉=(GBGCG滑轮)=(15N9N3N)=9N，
用水平向左的力F拉动物体A可使其沿水平桌面向左做匀速直线运动时，物体A受到向左的拉力等于物体A受到的摩擦力与绳子向右的拉力之和，
拉力F的大小为：
F=F拉f=9N6N=15N，故B选项正确，D选项错误；
C.此时物体B上升的速度大小为5cm/s，
此时物体A移动的速度为：
v’=3v=35cm/s=15cm/s=0.15 m/s，
F做功的功率为：
p===Fv’=15N0.15 m/s=2.25W，故C选项错误。
2、D
【解析】
AB．燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故AB错误；
C．由于不确定燃料是否完全燃烧，故C错误；
D．热值是燃料的一种特性与燃料的质量无关，不同的物质热值一般不同，故D正确．
3、D
【解析】
A、电磁波能够在真空中传播，声音不能在真空中传播，故A错误；
B、电磁波在真空中的传播速度为3×108m/s，故B错误；
C、听诊器可以减小声音在传播过程中的能量损耗，减小声音的分散，增大响度，这样可以清楚的听到心跳声音，易于判断病情，故C错误；
D、汽车的倒车雷达利用的是超声波的回声定位，故D正确。
4、B
【解析】
电冰箱内的照明灯L和压缩机用的电动机M之间是并联关系，互不影响，各自单独工作，故B正确．
5、A
【解析】
由图示电路图可知，两元件串联，通过它们的电流相等，由图甲所示图象可知，电流为1．4A时，A、B两元件两端的电压分别为2．1V、2．5V，两元件的电功率之比：。
故选A．
6、D
【解析】
A．固态酒精有固定的熔化温度，是晶体，A是错误的；
B．在-117℃时，酒精处于固态，B是错误的；
C．酒精的沸点是78℃，该温度计不能用来测量沸水的温度，C是错误的；
D．酒精在沸腾过程中吸热但温度不变，D是正确的．
7、C
【解析】
冰雪融化是固态变为液态，属于是熔化现象，故A不符合题意；
壶嘴冒出“白气”是温度较高的水蒸气遇冷液化形成的小水滴，属于是液化现象，故B不符合题意；
用干手器将手烘干，是使手表面的水吸收热量变成为水蒸气，是汽化现象，故C符合题意；
霜是空气中的水蒸气遇冷形成的冰晶，属于是凝华现象，故D不符合题意。
二、填空题（本大题7小题，共21分）
8、升华，吸收，液化，凝华．
【解析】试题分析：（1）在一定条件下，物体的三种状态--固态、液态、气态之间会发生相互转化，这就是物态变化；（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．（3）六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华．人工增雨时，投撒到云层中的干冰升华为气体，并从周围吸收大量的热，使空气中的水蒸气液化为小水滴，也有一些水蒸气直接凝华为小冰晶，下落而形成雨。故答案为：升华，吸收，液化，凝华．
考点： 升华和凝华的定义和特点；液化及液化现象．
9、人 运动
【解析】
[1]背着书包上学,书包相对于人位置没有发生变化，所以说书包是静止的；
[2]放学走出校门时，若以教室为参照物，书包的位置发生变化，因此书包是运动的．
10、凸透 会聚
【解析】
在阳光下的水滴好比一个小的凸透镜，能使太阳光会聚，使得局部高温，导致车漆失去光泽，从而伤害汽车的外表面。
11、4V 1W
【解析】
串联电路中总电压等于各分电压之和，且一节干电池1.5V，所以，四节新干电池组成的电池组，电源电压为U=4×1.5V=6V；由电路图可知，两灯泡串联，电压表测L2两端的电压,即U2=2V；所以L1两端的电压：U1=U−U2=6V−2V=4V，由P=得，灯泡L2的电阻：===4Ω，则此时L2的实际功率：P2实===1W
12、1.5 4.5
【解析】
（1）由电路图可知：电压表所测电压是灯泡L1两端的电压，指针的位置在表盘中央，示数可能是7.5V，也可能是1.5V；而题目中的电源电压为6V，故L1的电压不会大于6V，故电压表示数应为1.5V，即U1=1.5V；
（2）根据串联电路的电压规律：U=U1+U2；电源电压U=6V；则灯泡L2两端的电压为：U2=U-U1=6V-1.5V=4.5V；
13、0.8 1.45 5.4
【解析】
串联电路电流处处相等,由图示图象可知,若将R0与灯L串联后接在6V的电源两端，电路电流为0.4A，灯泡两端电压为2V，则灯泡的功率：P＝UI＝2V×0.4A＝0.8W；并联电路电压相等,由图示图象可知,电阻与灯泡并联,当电路电压为两端电压为7V时,通过电阻R0的电流为0.7A,通过灯泡的电流为0.75A,此时电阻R0功率为：7V×0.7A＝4.9W,由此可知,若将R0与灯L并联接入电路并调节电源电压,当R0消耗的电功率为4.9W时，电路中的电流：I＝0.7A+0.75A＝1.45A；两相同灯泡串联接入9V电路，每个灯泡两端电压都是4.5V，由图示图象可知，灯泡电压为4.5V时通过灯泡的电流为0.6A，总功率：P＝UI＝9V×0.6A＝5.4W.
14、液化 大于 做功
【解析】
（1）水蒸气对软木塞做功，水蒸气的内能减小，温度降低，水蒸气遇冷液化形成的小水滴悬浮在空气中形成“白雾”；
（2）水蒸气对软木塞做功，水蒸气的内能减小，水蒸气的内能转化为软木塞的机械能，由于存在热量的散失，故水蒸气减少的内能大于软木塞增加的机械能，这与热机的做功冲程相似。
三、作图题（共7分）
15、如下图所示：
【解析】
试题分析：由于地球的吸引而产生的力叫做重力．重力方向竖直向下，作用点在物体重心．均匀物体的重心在物体的几何中心．如下图所示．
考点：力的示意图；重力．
16、
【解析】
图中已给出重心，从重心开始竖直向下作一条带箭头的线段，并标出G．如图所示 ：
17、
【解析】
先过入射点O做界面的垂线，即是法线，再在玻璃砖上面法线右侧的空气中根据折射角小于入射角作出折射光线，如下图所示：
四、实验题（本大题共5小题，共20分）
18、A c 电压表示数为2.5V 1.5 ＜ S1 断开S1，闭合S2，保持滑片P的位置不变，调节电阻箱连入电路中的电阻
【解析】
（1）闭合开关前，滑动变阻器的滑片应置于阻值最大处的A端；
（2）闭合开关后，小灯泡发光，则电路为通路，但电压表示数为1．经检查，图中a、b、c三根导线中有一根断了，则该导线是c；
（3）灯在额定电压下的功率为额定功率，闭合开关，缓慢移动滑片，直至 电压表示数为2.5V时停止移动滑片，此时电流表的示数如图乙所示，电流表选用小量程，分度值为1.12A，电流为1.2A，
则灯泡的额定功率：P＝UI＝2.5V×1.2A＝1.5W；
若此时换成“”的另一灯泡，因两灯的额定电压相同，而额定功率1.6W＞1.5W，根据R＝可知，故该灯泡的电阻小于原来灯的电阻，由串联分压原理可知，这个灯的电压小于2.5V，故此灯的实际功率＜1.6W；
（4）实验步骤：
①只闭合开关S1，移动变阻器的滑片P，使电压表示数为2.5V；
②断开S1，闭合S2，保持滑片P的位置不变，调节电阻箱连入电路中的电阻，当电压表示数为2.5V时，读出电阻箱连入电路的阻值为R1；
③根据等效法，电阻箱连入电路的阻值为R1，即为灯正常发光时的电阻，
故小灯泡额定功率的表达式：
P＝＝．
19、匀速直线 绸布 没有控制木块从斜面上同一位置滑下 P点左侧或右侧
【解析】
（1）在探究刷冰长度的影响因素的实验过程中，拉动木块在不同表面上做匀速直线运动，此时弹簧测力计的示数等于滑动摩擦力，根据弹簧测力计示数的关系，若用木板模拟未刷冰区域，则选择摩擦力小的材料模拟刷冰区，故选绸布；
（2）①根据表中数据描出的是一条直线，如图所示：
②在研究猜想2时，没有控制物块从斜面同一位置滑下；正确操作后，每次只前后移动M，水平木板表面和M的总长度，而所选材料M的长度不变，则滑块在木板上滑动的距离也是一定的，所以可以否定猜想2，如果同时改变x和l的长度，当x减小，l增大时，则木块停在P点的右侧；当x增大，l减小时，木块停在P点的左侧．
20、甲 暗 A 不能
【解析】
（1）用透明的玻璃板，虽然成像不太清晰，但是在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置，便于比较物像大小关系．而用平面镜进行实验，在平面镜前面，不能观察到平面镜后面代替物体的另一个物体．故应选择甲；
蜡烛点燃时比较亮，在较暗的环境中，烛焰和环境的对比度比较大，烛焰的像会更清晰；
（2）实验中，她在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后并移动，在玻璃板的A侧现察；光屏只能承接实像，不能承接虚像，光屏不能得到蜡烛的像，所以平面镜成的像是虚像．
21、竖直 不同 “60〜70” 缩小
【解析】
做“探究平面镜成像的特点”实验，玻璃板应竖直放置在水平桌面上，玻璃板没有竖直放置，前面蜡烛所成的像可能偏高或偏低，这样前面蜡烛的像与后面的蜡烛就无法重合了；一次实验不具备代表性，应采取同样的实验方案多做几次，避免实验现象的偶然性，才能保证结论的正确，所以应将物体放在不同位置进行实验．已知f=10cm，蜡烛位于光具座的A点时，u=30cm＞2f，成倒立缩小实像，像距2f＞v＞f，则为了在光屏上找到清晰的像，应将光屏在60～70厘米两条刻度线之间移动．
22、C 10 减小误差 0.8 灯丝电阻会随温度而发生变化
【解析】
（1）逐一分析每个选项，找出正确答案；
（2）根据图线，由欧姆定律求电阻大小；
（3）多次测量取平均值可减小误差；
（4）根据测量数据绘成如图丙所示的图象，找出灯L的额定电压为2.0V通过的电流大小，根据P＝UI求它的额定功率；
（5）灯丝电阻会随温度而发生变化．
【详解】
（1）A．若滑动变阻器断路，则整个电路断路，两表都没有示数，不符合题意；
B．若R断路，则电流表没有示数，电压表与变阻器串联，测电源电压有示数，不符合题意；C．若R短路，则电压表没有示数，电流表有示数，符合题意；
故选C；
（2）根据测量数据绘成如图乙所示的直线，由欧姆定律，由图象可知定值电阻：
R＝＝10Ω；
（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为减小误差；（4）根据测量数据绘成如图丙所示的图象，当灯L的额定电压为2.0V，通过的电流为0.4A．则它的额定功率为 P＝U′I′＝2V×0.2A＝0.8W；
（5）因灯丝电阻会随温度而发生变化，不是一个定值，故灯丝的U﹣I图象不是一条直线．
五、计算题（本大题共2小题，共13分）
23、（1）8.4×106J（2）4200s
【解析】
（1）水吸收热量为：
Q吸＝cm△t＝4.2×103J/（kg•℃）×50kg×（60℃﹣20℃）＝8.4×106J．
（2）若电热水器正常工作，且产生的热量全部被水吸收，
则Q吸＝Q放＝W＝Pt＝8.4×106J，
需要加热时间：．
答：（1）使水温由20℃升高到60℃，水需要吸收8.4×106J的热量；
（2）电热水器正常工作时电热丝需加热70min．
24、55Ω 6.72×105J 800W
【解析】
试题分析：（1）由电热饮水机电路原理图知，闭合开关S，电阻R2被短路，电路中只有加热电阻R1，饮水机处于加热状态．所以 加热电阻R1的阻值
（2）水的质量m=ρ水V=1×103kg/m3×2×10-3m3=2kg
水吸收的热量
（3）饮水机消耗的电功
饮水机的实际功率
【考点定位】质量 热量的计算 电功率
六、综合能力题（本大题共3小题，共18分）
25、（1）
（2）mga
（3）
【解析】
（1）电压表在使用时必须并联到被测元件上，且滑动触头指在最上端时，电压表的示数为零；所以符合要求的电压表位置如图：
（2）物体所受的重力为G＝mg，
物体放在托盘上，对托盘的压力F＝G＝mg，
由对托盘每施加1N的压力，弹簧的长度就会缩短a，可知弹簧的弹力与伸长量成正比．
所以滑动触头向下移动的距离△L＝mga．
（3）由题意可知，电路中的电流为：
当在托盘中放质量为m的物体时，与电压表并联部分的电阻为：
此时电压表的示数：；
26、硬度 电磁波 3×108 小 不可再生
【解析】
（1）由于岩芯取样器工作时，要与坚硬的岩石剧烈摩擦，才能研磨后取回研究，此过程中会产生大量的热而容易损坏钻头，所以，必须采用硬度大的材料制作。
（2）超声波是声波，由于月球上没有空气，所以，超声波不能在真空中传播，而电磁波可以在真空中传播，即月球车上的障碍探测器是利用电磁波反射来工作的；电磁波在真空中传播的速度等于3×108 m/s。
（3）造成月球表面昼夜温差很大的原因之一是因为月球表面物质的比热容较小，吸放热本领小；由于核能消耗后不能短时间内再生，也不能重复利用，所以，属于不可再生能源。
27、5×104 并联 半导体 22 不停地做无规则运动 导线电阻小 0.2
【解析】
（1）因水平面上物体的压力和自身的重力大小相等，所以，空豆浆机放在水平桌面上，对桌面的压强：p==5×104Pa；
（2）加热和打浆是交替进行，说明豆浆机中的电动机和电热管可以独立工作、互不影响即为并联；三极管是属于半导体材料；
（3）加热管正常工作80s，消耗的电能：W=Pt=1100W×80s=8.8×104J，
不计热量损失，水吸收的热量：Q吸=W=8.8×104J，由Q吸=cmΔt可得，豆浆升高的温度：
Δt==22℃；
豆浆飘出阵阵香味说明分子在不停地做无规则运动；
（4）电热管与导线串联，通过它们的电流I和通电时间t相等，因为导线的电阻远小于电热管的电阻，由焦耳定律Q=I2Rt可知导线上产生的热量少；由题可知，加热与打浆的时间之比为3：1，设打浆时间为t打浆=t，则加热时间为t加热=3t，总的工作时间为t总=4t，豆浆机正常打好一次豆浆的消耗的总电能为0.17kW•h，0.17kW•h=P加热t加热+P打浆t打浆=1.1kW×3t+0.1kW×t，解得：t＝0.05h，则打好一次豆浆需要的时间：t总=4t=4×0.05h=0.2h。
序号
1
2
3
4
5
6
释放的高度h/m
0.10
0.14
0.18
0.20
0.22
0.26
M的长度l/m
2.00
1.60
1.20
0.86
0.80
0.40
型号
×××
额定电压
220V
加热功率
2000W
频率
50Hz
水箱容量
50kg
额定电压
220V
电机功率
100W
加热功率
1100W
