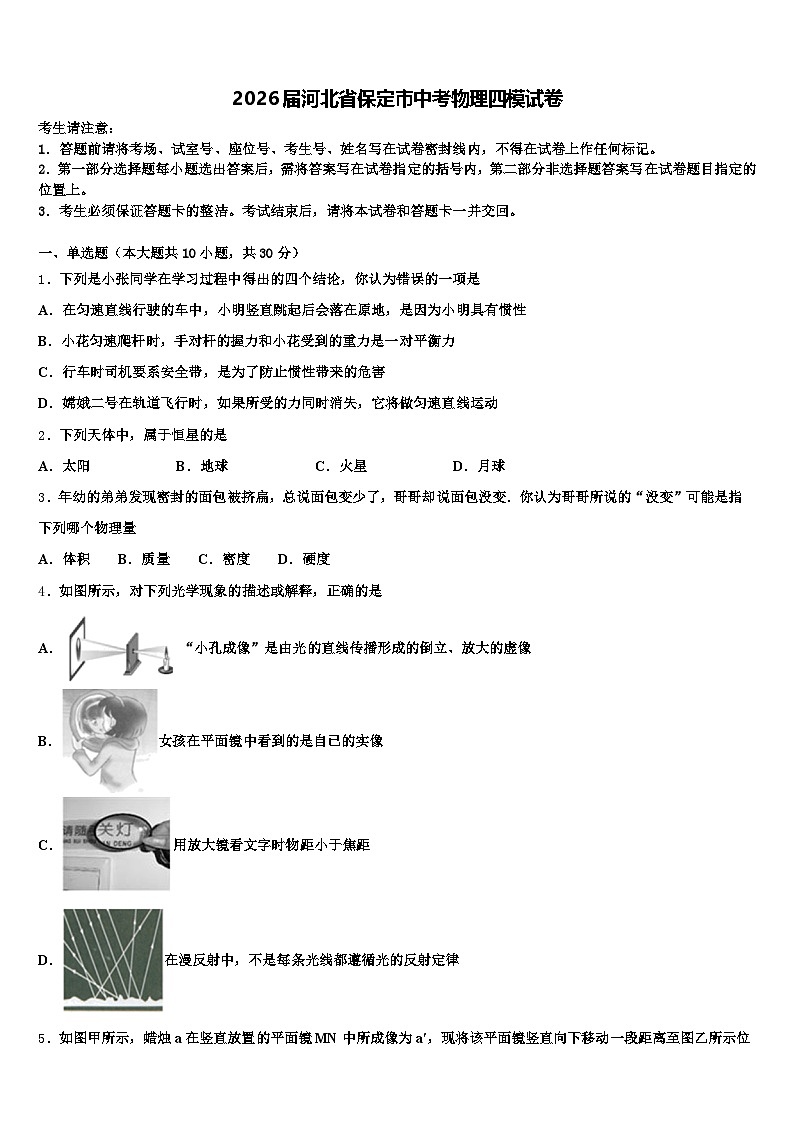

2026届河北省保定市中考物理四模试卷（含答案解析）

这是一份2026届河北省保定市中考物理四模试卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，对下列现象理解错误的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．下列是小张同学在学习过程中得出的四个结论，你认为错误的一项是
A．在匀速直线行驶的车中，小明竖直跳起后会落在原地，是因为小明具有惯性
B．小花匀速爬杆时，手对杆的握力和小花受到的重力是一对平衡力
C．行车时司机要系安全带，是为了防止惯性带来的危害
D．嫦娥二号在轨道飞行时，如果所受的力同时消失，它将做匀速直线运动
2．下列天体中，属于恒星的是
A．太阳B．地球C．火星D．月球
3．年幼的弟弟发现密封的面包被挤扁，总说面包变少了，哥哥却说面包没变．你认为哥哥所说的“没变”可能是指下列哪个物理量
A．体积 B．质量 C．密度 D．硬度
4．如图所示，对下列光学现象的描述或解释，正确的是
A． “小孔成像”是由光的直线传播形成的倒立、放大的虚像
B．女孩在平面镜中看到的是自已的实像
C．用放大镜看文字时物距小于焦距
D．在漫反射中，不是每条光线都遵循光的反射定律

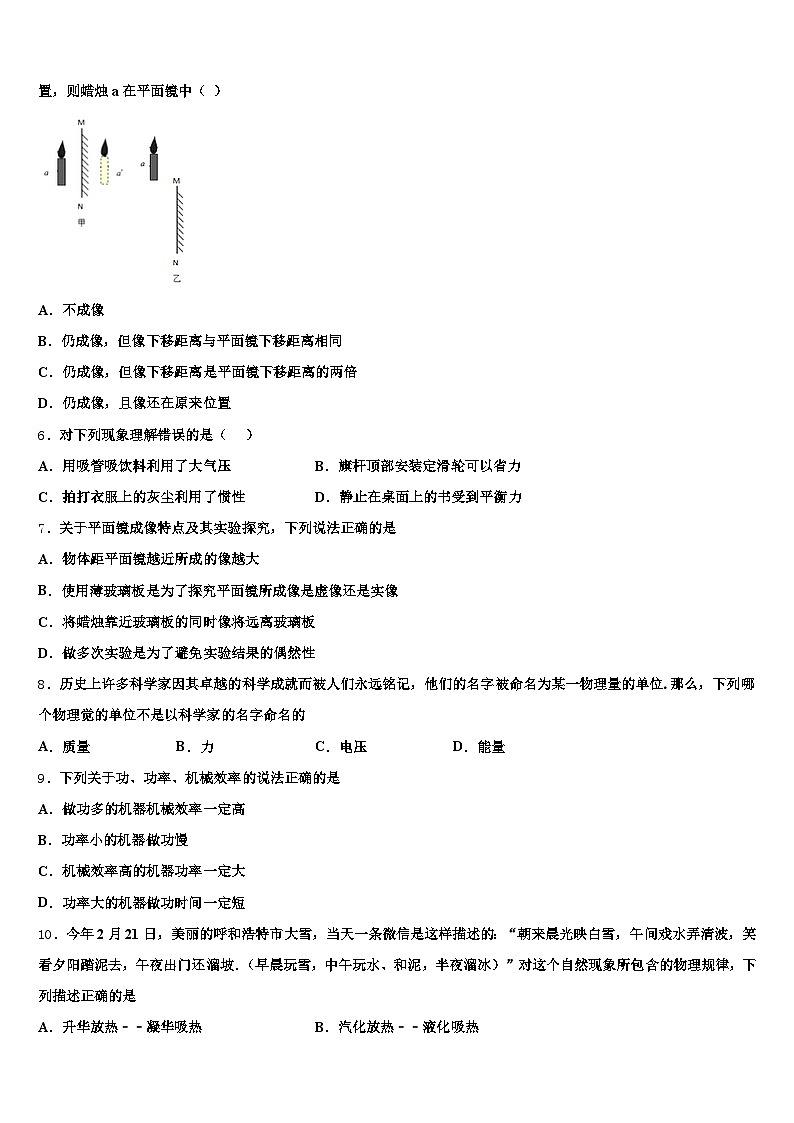

5．如图甲所示，蜡烛a在竖直放置的平面镜MN中所成像为a′，现将该平面镜竖直向下移动一段距离至图乙所示位置，则蜡烛a在平面镜中（ ）
A．不成像
B．仍成像，但像下移距离与平面镜下移距离相同
C．仍成像，但像下移距离是平面镜下移距离的两倍
D．仍成像，且像还在原来位置
6．对下列现象理解错误的是（ ）
A．用吸管吸饮料利用了大气压B．旗杆顶部安装定滑轮可以省力
C．拍打衣服上的灰尘利用了惯性D．静止在桌面上的书受到平衡力
7．关于平面镜成像特点及其实验探究，下列说法正确的是
A．物体距平面镜越近所成的像越大
B．使用薄玻璃板是为了探究平面镜所成像是虚像还是实像
C．将蜡烛靠近玻璃板的同时像将远离玻璃板
D．做多次实验是为了避免实验结果的偶然性
8．历史上许多科学家因其卓越的科学成就而被人们永远铭记，他们的名字被命名为某一物理量的单位.那么，下列哪个物理觉的单位不是以科学家的名字命名的
A．质量B．力C．电压D．能量
9．下列关于功、功率、机械效率的说法正确的是
A．做功多的机器机械效率一定高
B．功率小的机器做功慢
C．机械效率高的机器功率一定大
D．功率大的机器做功时间一定短
10．今年2月21日，美丽的呼和浩特市大雪，当天一条微信是这样描述的：“朝来晨光映白雪，午间戏水弄清波，笑看夕阳踏泥去，午夜出门还溜坡．（早晨玩雪，中午玩水、和泥，半夜溜冰）”对这个自然现象所包含的物理规律，下列描述正确的是
A．升华放热﹣﹣凝华吸热B．汽化放热﹣﹣液化吸热
C．熔化吸热﹣﹣凝固放热D．熔化吸热﹣﹣凝华吸热
二、多选题（本大题共3小题，共12分）

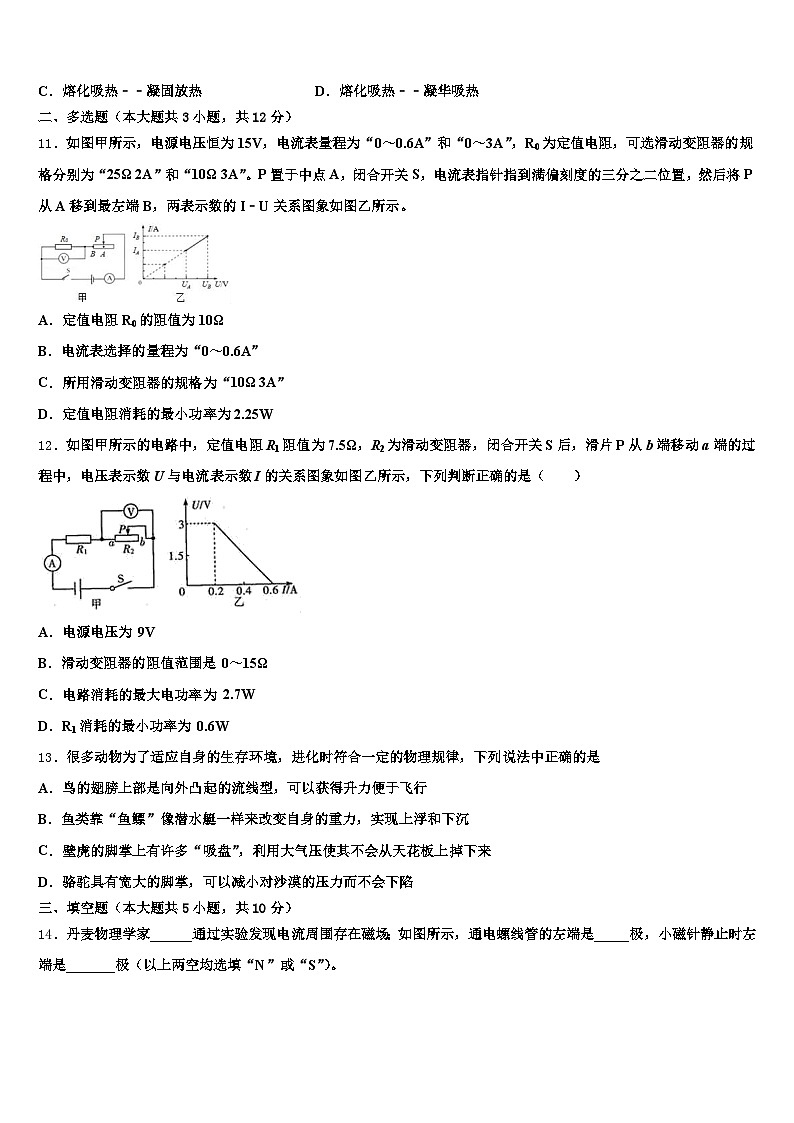

11．如图甲所示，电源电压恒为15V，电流表量程为“0～0.6A”和“0～3A”，R0为定值电阻，可选滑动变阻器的规格分别为“25Ω 2A”和“10Ω 3A”。P置于中点A，闭合开关S，电流表指针指到满偏刻度的三分之二位置，然后将P从A移到最左端B，两表示数的I﹣U关系图象如图乙所示。
A．定值电阻R0的阻值为10Ω
B．电流表选择的量程为“0～0.6A”
C．所用滑动变阻器的规格为“10Ω 3A”
D．定值电阻消耗的最小功率为2.25W
12．如图甲所示的电路中，定值电阻R1阻值为7.5Ω，R2为滑动变阻器，闭合开关S后，滑片P从b端移动a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，下列判断正确的是（ ）
A．电源电压为 9V
B．滑动变阻器的阻值范围是 0～15Ω
C．电路消耗的最大电功率为 2.7W
D．R1消耗的最小功率为 0.6W
13．很多动物为了适应自身的生存环境，进化时符合一定的物理规律，下列说法中正确的是
A．鸟的翅膀上部是向外凸起的流线型，可以获得升力便于飞行
B．鱼类靠“鱼鳔”像潜水艇一样来改变自身的重力，实现上浮和下沉
C．壁虎的脚掌上有许多“吸盘”，利用大气压使其不会从天花板上掉下来
D．骆驼具有宽大的脚掌，可以减小对沙漠的压力而不会下陷
三、填空题（本大题共5小题，共10分）
14．丹麦物理学家______通过实验发现电流周围存在磁场；如图所示，通电螺线管的左端是_____极，小磁针静止时左端是_______极（以上两空均选填“N”或“S”）。
15．一正方形漂浮在水中，排开水的体积为5×10-4米3，它受到的浮力为_____N，排开水的质量为_____千克．若该正方体漂浮在酒精中（），与水中相比它排开酒精的质量将_____（选填“变大”、“不变”或“变小”）．
16．17世纪末，英国物理学家牛顿总结了前人的研究成果，得出了牛顿第一定律，这条定律阐明了___的关系，人们为了纪念他，将他的名字作为_______的单位．
17．如图所示，底面积和质量都相同的A、B两容器，分别装有等深、等质量的甲、乙两种液体，放在水平桌面上，则两种液体的密度ρA_____ρB，液体对容器底部的压强pA_____pB，容器对桌面的压强pA′_____pB′（以上三空均填“大于”“等于”或“小于”）．
18．如图所示展示了电流三大效应之一“电流的化学效应”：把A、B两根碳棒分别与电源两极连接后插入盐水中（A、B在盐水中没有接触，其中B接电源正极），盐水中的负电荷向B移动，正电荷向A移动，出现了正负电荷“分离”的现象，这种现象可以用______的规律解释；盐水中的电流方向是从______（选填“A到B”、“B到A”或“两个都有”）。
四、计算题（本大题共3小题，共29分）
19．某同学为自己设计了一盏调光灯，其原理如图所示，已知灯L的规格为“6V 3W”，滑动变阻器R的滑片P从B端移动到A端的过程中，经过灯的电流与其两端电压关系如图所示。闭合开关S，当滑动变阻器两端电压是2V时，求：
（1）调光灯的实际功率；
（2）滑动变阻器接入电路的阻值。
20．图甲为一款养生壶，其内部的电路简化图如图乙所示，、均为发热电阻。先闭合开关，再通过开关的断开或闭合，可以实现“加热”和“保温”两种状态的变换。现只将该养生壶接入家庭电路中正常工作，当闭合开关、，通过的电流为。当仅闭合开关，电路正常工作，图丙所示电能表的转盘转了。
求该养生壶的：加热功率；保温功率。
21．小明想探究浓盐水的比热容大小，他找来了如图甲、乙所示的两套完全相同的装置，“热得快”（电热器）上面的铭牌如图丙所示，他称出了500g的纯净水和500g的浓食盐水分别装入了甲乙两个烧杯．小明找来停表，同时通电加热，记录到加热时间1min，水温上升了12℃，食盐水温度上升了15℃，已知水的比热容为4.2×103J/（kg•℃）．问：
小明所用“热得快”正常工作电流是多大？该“热得快”正常工作的电阻是多大？若加热时甲、乙装置吸收的热量相同，则小明所测浓盐水的比热容是多少？
五、作图题（本大题共2小题，共4分）
22．木块A静止在水面上，作出它受力的示意图．
23．按要求作图（请保留作图痕迹）：如图甲，画出物体AB在平面镜中所成的像．
如图乙，石块静止在水平桌面上，O为重心，画出它所受力的示意图．
如图丙，小磁针静止时的情况，请在虚线上标出磁感线的方向，并在括号内标明电源的“＋”或“—”极．
六、实验探究题（本大题共3小题，共15分）
24．某同学在探究“电压一定时，通过导体的电流与电阻的关系”的实验中，所用的实验器材有：两节干电池，电流表、电压表、滑动变阻器及开关各一个，定值电阻和导线若干。实验电路如图甲所示。连好电路后，开关闭合前应将滑动变阻器的滑片移动到_____接线柱那一端（选填“a”或“b”）。该同学用开关“试触”时，发现电压表和电流表均无示数。他检查导线与各接线桂均接触良好，猜想可能是滑动变阻器出现了断路。他另外取来一根导线，用这根导线验证出猜想是正确的。写出他的做法和观察到的现象___________。该同学排除故障后，进行实验，记录的实验数据如下表：
电压U＝2.4V
①分析实验数据得出的探究结论是：_____。
②在图乙的方格纸上画出电流I与电阻R的关系图象。
③从图象中可以看出，当电阻R＝18Ω时，电流为_____A。
25．在“探究杠杆平衡条件的实验”中：
（1）实验前，杠杆左端下沉，则应将左端的平衡螺母向 _____调节（选填“左”或“右”），直到杠杆在水平位置平衡．
（2）如图甲所示，杠杆上的刻度均匀，在A点挂4个钩码，要使杠杆在水平位置平衡，应在B点挂____个相同的钩码．
（3）如图乙所示，已知每个钩码重0.5N，当弹簧测力计在C点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，弹簧测力计示数大小为_____N．
（4）学完杠杆知识后，小明在综合实践活动中制作杆秤．他取一根质量均匀分布的圆木棒，测得木棒AB长度为80cm、质量为50g；一质量为350g的小盘和一质量为150g的螺母．如图丙所示，小明将小盘悬于棒的A端，用细线在O点提起木棒，木棒恰好水平平衡，则OA为_____cm．小明用该杆秤称某物体的质量，平衡时的情形如图丁所示，则该物体的质量为_____kg．
26．小峰同学在做“探究平面镜的成像特点”实验时，将玻璃板竖直放在水平桌面上，再取两段相同的蜡烛A和B一前一后竖直放在桌面上，点燃玻璃板前的蜡烛A，移动蜡烛B，直到看上去它跟蜡烛A的像完全重合，如图。在此实验中：
用玻璃板代替平面镜，是为了能确定_____；如果有3mm厚和2mm厚的两块玻璃板，应选择_____mm厚的玻璃板做实验；用两段相同的蜡烛是为了比较像与物_____的关系；移去蜡烛B，在其原来的位置上放一光屏，光屏上不能承接到蜡烛A的像，这说明平面镜所成的像是_____（选填“虚”或“实”）像；把蜡烛A远离玻璃板，发现所成像的大小_____（选填“变大”、“变小”、“不变”）。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A、在匀速直线行驶的车中，由于小明具有惯性，竖直跳起后会落在原地，故A正确，不符合题意；
B、小明匀速爬杆时，手对杆的握力和小明受到的重力没有作用在同一直线上，所以二力不是一对平衡力，故B错误，符合题意；
C、为防止惯性带来的危害，行车时司机要系安全带，故C正确，不符合题意；
D、嫦娥二号在轨道飞行时，如果所受的力同时消失，根据牛顿第一定律可知它将做匀速直线运动，故D正确，不符合题意．
2、A
【解析】
太阳是离地球最近的一颗恒星，也是太阳系的中心天体，太阳的质量占太阳系总质量的99.86%，在太阳引力作用下，八大行星及其卫星，以及无数的小行星、彗星等天体绕其运动，对太阳系来说，太阳占有特殊的重要地位，是太阳系的中心天体；
A．太阳能够发光发热，是离我们最近的恒星，也是太阳系唯一的恒星，符合题意；
BC．地球和火星都是太阳系中的行星，不是恒星，不合题意；
D．月球是地球的一颗卫星，不合题意．
3、B
【解析】
根据题意知道面包被挤扁，形状发生变化，是体积变小、密度和硬度都变大了；哥哥所说面包没变，是面包的质量没变，即所含物质的多少没有变化，故选B。
本题考查的是质量的概念，质量是物体的一种属性，只和物体所含物质的多少有关，难度不大。
4、C
【解析】
A．小孔成像实验，在光屏上能接收到倒立，放大、等大或缩小的实像，故A错误；
B．在平面镜中看到的是自己的虚像，故B错误；
C．当物距小于焦距时，凸透镜成正立、放大的虚像，放大镜就是利用该原理工作的，故C正确；
D．在漫反射中，每条光线都遵循光的反射定律，故D错误．
5、D
【解析】
平面镜所成的像与物体是关于镜面对称的，由题意可知，平面镜只是下移了，并没有改变蜡烛到平面镜的距离，所以也不会改变所成的像到平面镜的距离，像仍会在原来的位置，故应选D．
6、B
【解析】
旗杆顶部安装定滑轮不可以省力，但可以改变动力的方向．所以选B．
7、D
【解析】
A．平面镜所成的像与物体大小相等，不随物体距平面镜的距离而改变，故A错误。
B．用透明的薄玻璃板代替平面镜，在物体一侧，既能看到蜡烛A的像，也能看到代替蜡烛A的蜡烛B，当蜡烛A的像和蜡烛B重合时，便于确定像的位置，故B错误；
C．像与物到镜面的距离相等，将蜡烛靠近玻璃板的同时像将靠近玻璃板，故C错误。
D．用实验来探究物理规律时，只有一组实验数据得出的实验结论很具有偶然性，一般要进行多次实验，总结的实验结论才具有普遍性做多次实验获得多组数据是为了得到普遍的规律，故D正确；
8、A
【解析】
历史上许多科学家因其卓越的科学成就而被人们永远铭记，他们的名字被命名为某一物理量的单位，力的单位为牛顿，电压的单位为伏特，能量的单位为焦耳．所以物理量的单位不是以科学家的名字命名的是A，A符合题意为答案．
9、B
【解析】
A．机械效率是有用功在总功中所占的比例，与做功的多少无关，故A错；
B．功率反映做功的快慢程度，所以功率越小，做功越慢，故B正确；
C．机械效率与功率是两个完全不同的概念，它们之间没有必然的联系，故C错；
D．功率大的机器如果做的功非常多，做功时间也不一定短，故D错．
10、C
【解析】
微信描述的内容包含了自然现象中不同的物态变化：雪是空气中的水蒸气遇冷由气态直接变为固态发生凝华形成的，凝华放热；雪吸收热量熔化成水；水凝固成冰，凝固放热；因此：
A．升华吸热，凝华放热，故A错误．
B．汽化吸热，液化放热，故B错误．
C．熔化吸热，凝固放热，故C正确，符合题意为答案．
D．熔化吸热，凝华放热，故D错误．
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
由电路图知道，定值电阻R0 与滑动变阻器串联，电压表测R0 两端的电压，电流表测电路中的电流。因为串联电路中总电压等于各分电阻之和，所以，当滑动变阻器P置于中点A时，电路中的电流是：IA =U/（R0+R/2），将P从A移到最左端B时，滑动变阻器连入的电阻为0，此时电路中的电流：IB =U/R0，由图乙知道：IA =2 IB /3，即：U/（R0+R/2）=2 U /3R0，解得：R=R0，由于P置于中点A，电流表指针指到满偏刻度的三分之二位置，即IA 的可能值为0.4A或2A；根据IA =2 IB /3 可知：IB 的可能值为0.6A或3A，因为电源电压恒为15V，所以，R与R0 可能值是：R01 =U/I1=15V/0.6A=25Ω；R02 =U/I2=15V/3A=5Ω，即A错误；根据题意知道，若所选滑动变阻器的规格为“25Ω 2A”，可知电流表选择的是0～0.6A量程，则R=R01 =25Ω，故B正确、C错误；由P=UI=I2 R可知，当滑片P于最右端时，变阻器全部接入电路且与R串联时，则R=R0 =25Ω，所以UR =U0 =U/2=15V/2=7.5V，此时R消耗的电功率最小，即P小 =U2R/R=(7.5V)2/25Ω=2.25W，故D正确，故选BD。
点睛：本题考查的是串联电路的特点、欧姆定律及电功率公式的应用，解题的关键是会从图象中获取信息，根据灯泡的额定电压和电流表的量程确定电路中的最大电流。
12、BC
【解析】
由电路图知道，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．
B．当滑片位于b端时接入电路中的电阻最大，电路的总电阻最大，电路中的电流最小，由图乙知道，电路中的最小电流是：I小＝0.2A，电压表的示数是U2＝3V，由I＝知道，滑动变阻器的最大阻值是：R2＝＝15Ω，当滑片位于a端时，接入电路中的电阻为零，电路中的电流最大，所以,滑动变阻器的阻值范围是 0～15Ω，故B正确；
A．由于串联电路中总电压等于各分电压之和，所以，当滑片位于b端时电源的电压是：U＝I小R1+U2＝0.2A×R1+3V；当滑片位于a端时，接入电路中的电阻为零，电路中的电流最大，由图乙知道，电路中的最大电流是：I大＝0.6A，电源的电压是：U＝I大R1＝0.6A×R1，由于电源的电压不变，所以，0.2A×R1+3V＝0.6A×R1，由此解得：R1＝7.5Ω，电源的电压是：U＝I大R1＝0.6A×7.5Ω＝4.5V，故A错误；
C．当电路中的电流最大时，电路消耗的总功率最大，则P大＝UI大＝4.5V×0.6A＝2.7W，故C正确；
D．由图乙知道，电路中电流为0.2A时，电阻R1消耗的最小功率是：P1小＝I小2R1＝（0.2A）2×7.5Ω＝0.3W，故D错误．
13、AC
【解析】
A. 鸟的翅膀上部是向外凸起的流线型，在翅膀上方的空气流速快压强小，在翅膀下方的空气流速慢压强大，便形成向上的升力，故A正确．
B. 鱼在水中是靠鱼鳔来改变自身的体积从而改变浮力来实现上浮和下沉．潜水艇是靠改变自身的重力，实现上浮和下沉，故B错误．
C. 壁虎的脚掌上有许多“吸盘”，外界大气压把吸盘压在天花板上，从使其在天花板上也不会掉下来，故C正确；
D. 骆驼能在沙漠自如行走，是因为它的脚掌面积很大，在压力一定时减小了骆驼对地面的压强，从而不会陷入沙漠中．故D错误．
三、填空题（本大题共5小题，共10分）
14、奥斯特 S N
【解析】
1820年，丹麦物理学家奥斯特在课堂上做实验时偶然发现，当导线中通过电流时，它旁边的磁针发生偏转，这个实验说明通电导体周围存在磁场，他是世界上第一个发现电与磁之间有联系的人；
据图可知，电流从螺线管的右侧流入、左侧流出，根据线圈的绕法结合安培定则可知，该螺线管的左端是S极，右端是N极。通电螺线管的磁场方向是从N极到S极，小磁针在通电螺线管的磁场中静止，小磁针静止时N极的指向和通电螺线管的磁场方向相同，即小磁针的左端是N极。
15、4.90.5不变
【解析】
根据阿基米德原理，正方体所受浮力：F浮＝ρ水gV排＝1.0×103kg/m3×9.8N/kg×5×10-4m3＝4.9N；因为F浮＝G排＝4.9N，由G＝mg得，排开水的质量：m＝＝0.5kg．若正方体漂浮在酒精中，所受浮力不变，仍等于自身重力，所以与水中相比它排开酒精的质量将不变．
16、力和运动 力
【解析】
英国物理学家牛顿在总结实验现象和前人经验的基础上，得到了第一定律：一切物体在不受力的作用的时候，总保持静止或匀速直线运动状态．这一定律阐明了对于运动和力的关系，后人为了纪念牛顿对力学研究的突出贡献，将力的单位以“牛顿”来命名．
17、小于 小于 等于
【解析】
由图可知，甲液体的体积大于乙液体的体积，又知两种液体质量相等，根据可知，两种液体的密度ρA小于ρB；
A容器上宽下窄，液体对容器底部的压力小于液体的重力；
B容器为柱状容器，液体对容器底部的压力等于液体的重力；
比较可知，A容器中液体对容器底部的压力较小，两容器底面积相同，根据压强定义式p＝可知，A容器中液体对容器底部的压强较小，即pA小于pB．
容器对桌面的压力等于容器重与液体重之和，两容器的质量相等，液体的质量相等，则两容器的总重相等，故两容器对桌面的压力相等，即FA等于FB．
两容器对桌面的压力相等，底面积相等，根据p＝可知，两容器对桌面的压强相等，即pA′等于pB′．
18、同种电荷相互排斥，异种电荷相互吸引 B到A
【解析】
同种电荷相互排斥，异种电荷相互吸引，故负电荷向正极B移动，正电荷向负极A移动；把正电荷定向移动的方向规定为电流的方向，负电荷的定向移动方向与电流方向移动方向相反，把A．B碳棒插入盐水，A．B都连接电源后，盐水中负电荷向B移动，可见盐水中电流方向是B流向A。
四、计算题（本大题共3小题，共29分）
19、（1）1.6W；（2）5Ω
【解析】
（1）当S闭合，滑片滑至最左端后，滑动变阻器连入电路的电阻为零，只有灯泡工作，灯泡两端的电压就是电源电压，根据I=可知通过电路的电流最大，由图像可知电流最大时，灯泡两端的电压是6V，电源电压U=UL=6V，滑动变阻器两端电压是2V时，灯泡两端的电压U1=U-U滑=6V-2V=4V，由图像可知，当灯泡两端的电压U1=4V时，对于的电流I=0.4A，灯的实际功率P=U1I=4V×0.4A=1.6W；
（2）根据串联电路电流的规律可知通过变阻器的电流为0.4A，滑动变阻器接入电路的阻值R滑==5Ω。
答：（1）调光灯的实际功率是1.6W；
（2）滑动变阻器接入电路的阻值是5Ω。
20、（1）880W；（2）300W
【解析】
根据题中“图甲为一款养生壶，其内部的电路简化图如图乙所示，……求养生壶的加热功率和保温功率”可知，本题考查了电功率公式、电能表的应用，分清电热水壶处于不同状态时电路的连接方式是关键。
【详解】
（1）当闭合开关、，电路中只有电阻，根据，电源电压一定，电阻小，功率大，养生壶处于加热状态。
。
（2）当仅闭合开关，电路中电阻、串联，电路总电阻最大，电源电压U一定，由可知，此时总功率小，养生壶处于保温状态。
此时养生壶所消耗的电能
，
养生壶的保温功率
。
答：（1）加热功率为880W；（2）保温功率为300W。
21、（1）2.5A；（2）88Ω；（3）3.36×103J/（kg•℃）．
【解析】
解：
（1）“热得快”正常工作时的功率P=550W，电压U=220V，
根据P=UI可得，正常工作的电流：
；
（2）根据可得，该“热得快”正常工作的电阻：
；
（3）水吸收的热量为：
Q水=cm△t=4.2×103J/（kg•℃）×0.5kg×12℃=2.52×104J，
因为甲、乙所示的两套完全相同的装置，且加热时间相同，
所以水和浓盐水吸收的热量相同，即Q盐水=Q水=2.52×104J；
由Q=cm△t可得，浓盐水的比热容为：
答：（1）小明所用“热得快”正常工作电流是2.5A；
（2）该“热得快”正常工作的电阻是88Ω；
（3）若加热时甲、乙装置吸收的热量相同，则小明所测浓盐水的比热容是3.36×103J/（kg•℃）．
五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：力的示意图将力的大小、方向和作用点标注在图中．由状态分析受力情况，因为木块A静止在水面上，受到重力和浮力的作用是一对平衡力，大小相等，方向相反；重力作用点在重心，方向竖直向下画，浮力作用点在重心，方向竖直向上画，标出符号G和F，注意两个力的长度相等．
考点：力的示意图
23、 (1)(2)(3)
【解析】
(1)平面镜成像的特点是：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出端点A、B的像点，连接连接两个像点即为物体AB的像．
(2)物体静止在水平桌面上，受到重力G和支持力F，作用点在重心，重力的方向是竖直向下的，支持力的方向是竖直向上．
(3) 根据磁极间的相互作用判断通电螺线管的磁极；在通电螺线管的外部，磁感线从N极出、回到S极；利用右手螺旋定则确定电流的方向，进而确定电源的正负极．
【详解】
(1)先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′B′，即为物体AB在平面镜中所成的像，如图所示：

(2)石块静止在水平桌面上，处于平衡状态，受到重力G和支持力F为一对平衡力，大小相等、方向相反，过石块重心O，分别沿竖直向下和竖直向上的方向画一条有向线段，注意两条线段长度要相等，如图所示：

(3) 由于异名磁极相互吸引，通电螺线管的左端为N极、右端为S极；在通电螺线管的外部，磁感线从N极出、回到S极，所以磁感线的方向向右；由右手螺旋定则可知电流从右侧流入、左侧流出，电源的左边为负极、右边为正极，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、b 若滑动变阻器断路，将导线接在滑动变阻器a、d两个接线柱上，用开关试触，若观察到电流表和电压表均有示数，则说明猜想正确 电压一定时，通过导体的电流与电阻成反比 0.13
【解析】
（1）为了保护电路，闭合开关前滑片放在阻值最大处；
（2）若滑动变阻器断路，将导线接在滑动变阻器两端，用开关试触，观察到电流表和电压表得出结论。
（3）①分析表中数据，根据控制变量法得出结论；
②根据表中数据，描出点画出图象；
③从图象中找出电阻时的电流。
【详解】
（1）为了保护电路，闭合开关前滑片放在阻值最大处，这样闭合开关时，电流最小，以达到保护电路的目的，由图知，滑片应滑到b处；
（2）若滑动变阻器断路，将导线接在滑动变阻器a、d两个接线柱上，用开关试触，若观察到电流表和电压表均有示数，则说明猜想正确；
（3）①分析表中数据得出电压一定时，通过导体的电流与电阻成反比。
②根据表中数据描点，骼平滑曲线连接得出图象，如图所示：
③从图象中可以看出，当电阻时，电流约为0.13A。
或：由数据知，实验时电阻两端的电压为：，
根据欧姆定律得，当电阻时，电流为：。
25、右 6 3 5 2.25
【解析】
（1）杠杆左端下沉，右端上翘，则应将左端的平衡螺母向上翘的右端移动；
（2）杠杆在水平位置平衡时，力臂在杠杆上，根据杠杆平衡条件：4G3=nG2，n=6；
（3）当弹簧测力计在C点斜向上拉(与水平方向成30角)杠杆，此时动力臂等于OC；根据杠杆的平衡条件F1l1=F2l2得弹簧测力计示数大小为：F1===3N；
（4）因为木棒质量均匀分布，所以OA段木棒的质量mOA=×lOA，OB段木棒的质量mOB=50g−×lOA，OA段木棒重力的力臂lOA=，OB段木棒的力臂lOB=，由杠杆的平衡条件可得： 350g×lOA+×lOA×=(50g−×lOA)×，解得：lOA=5cm；设物体的质量为m，由杠杆的平衡条件可得：(m小盘+m)glOA+mOAglOA=(m螺母+mOB)glOB，即mlOA+m小盘lOA+mOAlOA=m螺母lOB+mOBlOB，因m小盘lOA+mOAlOA=mOBlOB，所以,mlOA=m螺母lOB，解得：m=m螺母=×150g=2250g=2.25kg.
26、像的位置 2 大小 虚 不变
【解析】
（1）实验时选择透明的玻璃板，能同时观察到像和代替蜡烛A的蜡烛B，便于确定像的位置。
（2）因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用2mm厚的。
（3）两只蜡烛大小相同，后面的蜡烛又和前面蜡烛的像完全重合，这样就证明了像与物大小相同，所以两只蜡烛等长是为了比较像与物大小关系用的。
（4）因为光屏只能接收实像，不能接收虚像，所以移去蜡烛B，并在其所在位置上放一光屏，光屏不能接收到的烛焰的像，从而说明平面镜成的像是虚像。
（5）平面镜成像大小跟物体大小有关，与物体到平面镜的距离无关，将蜡烛逐渐远离玻璃板时，像的大小不会变化。
实验次数
1
2
3
4
5
6
电阻R/Ω
4
8
12
16
20
24
电流I/A
0.60
0.30
0.20
0.15
0.12
0.10
