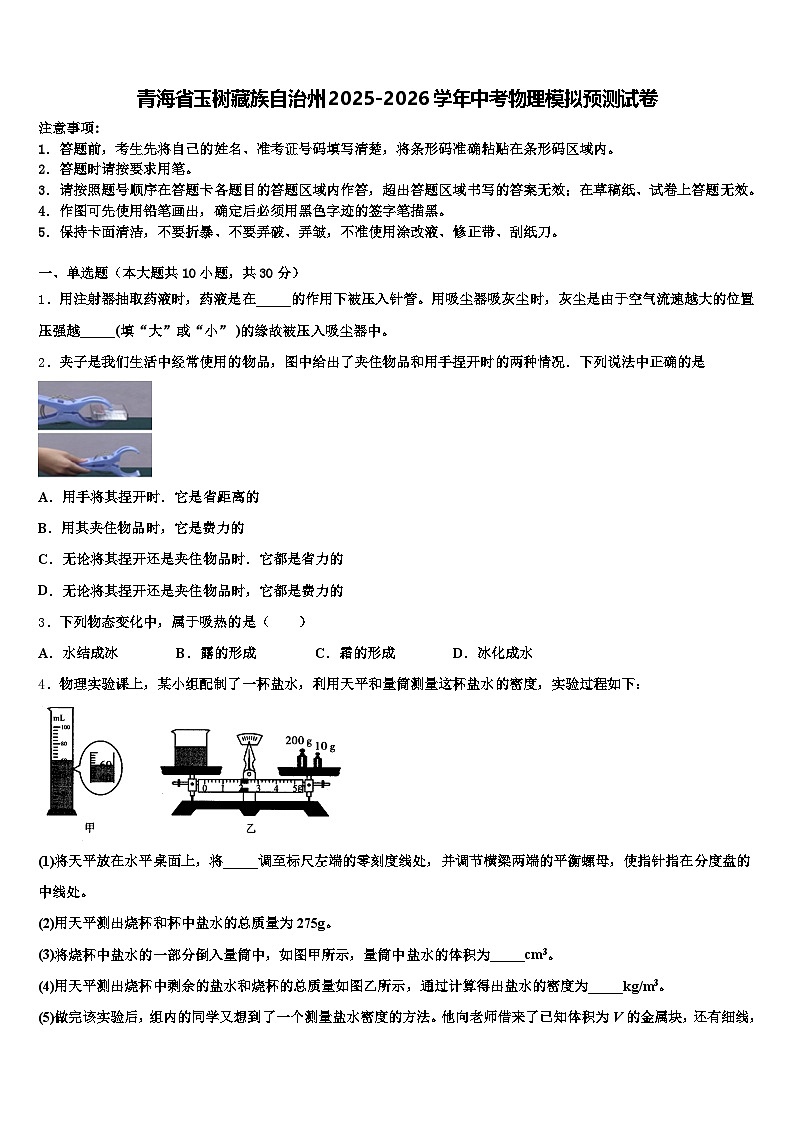

青海省玉树藏族自治州2025-2026学年中考物理模拟预测试卷（含答案解析）

这是一份青海省玉树藏族自治州2025-2026学年中考物理模拟预测试卷（含答案解析），共19页。试卷主要包含了答题时请按要求用笔，下列说法正确的是，如图所示，下列说法正确的是等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．用注射器抽取药液时，药液是在_____的作用下被压入针管。用吸尘器吸灰尘时，灰尘是由于空气流速越大的位置压强越_____(填“大”或“小” )的缘故被压入吸尘器中。
2．夹子是我们生活中经常使用的物品，图中给出了夹住物品和用手捏开时的两种情况．下列说法中正确的是
A．用手将其捏开时．它是省距离的
B．用其夹住物品时，它是费力的
C．无论将其捏开还是夹住物品时．它都是省力的
D．无论将其捏开还是夹住物品时，它都是费力的
3．下列物态变化中，属于吸热的是（ ）
A．水结成冰B．露的形成C．霜的形成D．冰化成水
4．物理实验课上，某小组配制了一杯盐水，利用天平和量筒测量这杯盐水的密度，实验过程如下：
(1)将天平放在水平桌面上，将_____调至标尺左端的零刻度线处，并调节横梁两端的平衡螺母，使指针指在分度盘的中线处。
(2)用天平测出烧杯和杯中盐水的总质量为275g。
(3)将烧杯中盐水的一部分倒入量筒中，如图甲所示，量筒中盐水的体积为_____cm3。
(4)用天平测出烧杯中剩余的盐水和烧杯的总质量如图乙所示，通过计算得出盐水的密度为_____kg/m3。

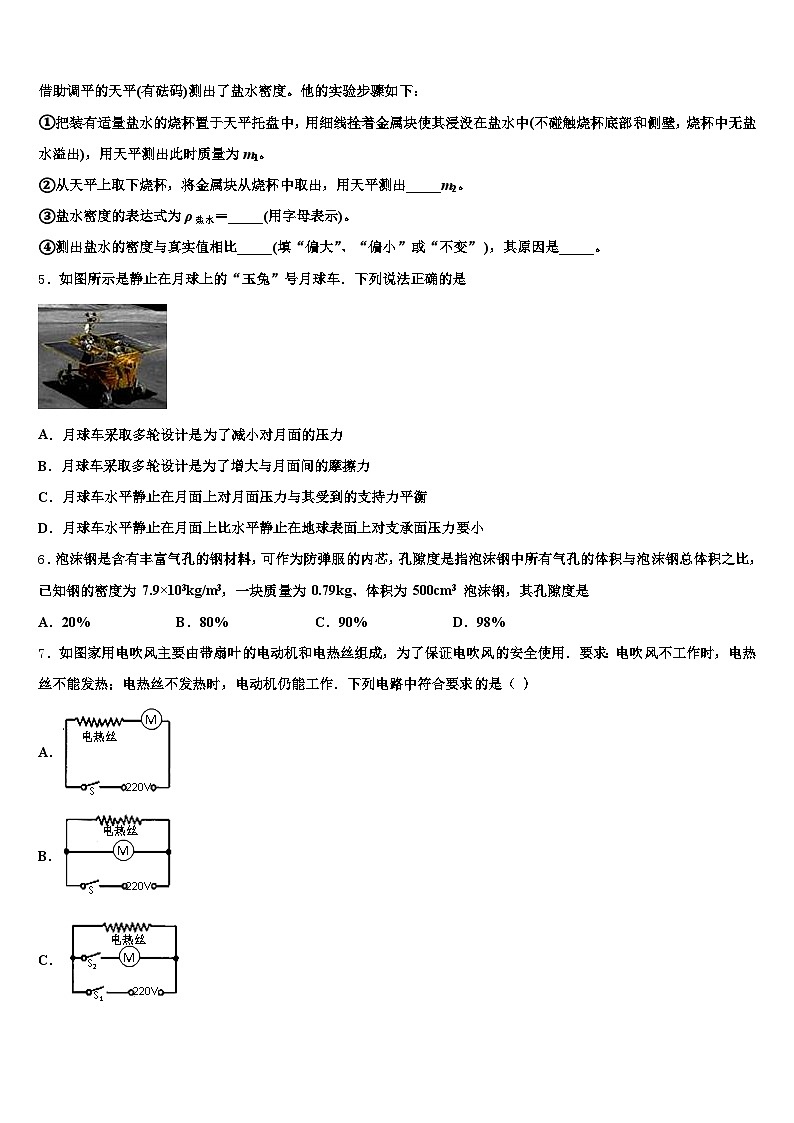

(5)做完该实验后，组内的同学又想到了一个测量盐水密度的方法。他向老师借来了已知体积为V的金属块，还有细线，借助调平的天平(有砝码)测出了盐水密度。他的实验步骤如下：
①把装有适量盐水的烧杯置于天平托盘中，用细线拴着金属块使其浸没在盐水中(不碰触烧杯底部和侧壁，烧杯中无盐水溢出)，用天平测出此时质量为m1。
②从天平上取下烧杯，将金属块从烧杯中取出，用天平测出_____m2。
③盐水密度的表达式为ρ盐水＝_____(用字母表示)。
④测出盐水的密度与真实值相比_____(填“偏大”、“偏小”或“不变” )，其原因是_____。
5．如图所示是静止在月球上的“玉兔”号月球车．下列说法正确的是
A．月球车采取多轮设计是为了减小对月面的压力
B．月球车采取多轮设计是为了增大与月面间的摩擦力
C．月球车水平静止在月面上对月面压力与其受到的支持力平衡
D．月球车水平静止在月面上比水平静止在地球表面上对支承面压力要小
6．泡沫钢是含有丰富气孔的钢材料，可作为防弹服的内芯，孔隙度是指泡沫钢中所有气孔的体积与泡沫钢总体积之比，已知钢的密度为 7.9×103kg/m3，一块质量为 0.79kg、体积为 500cm3 泡沫钢，其孔隙度是
A．20%B．80%C．90%D．98%

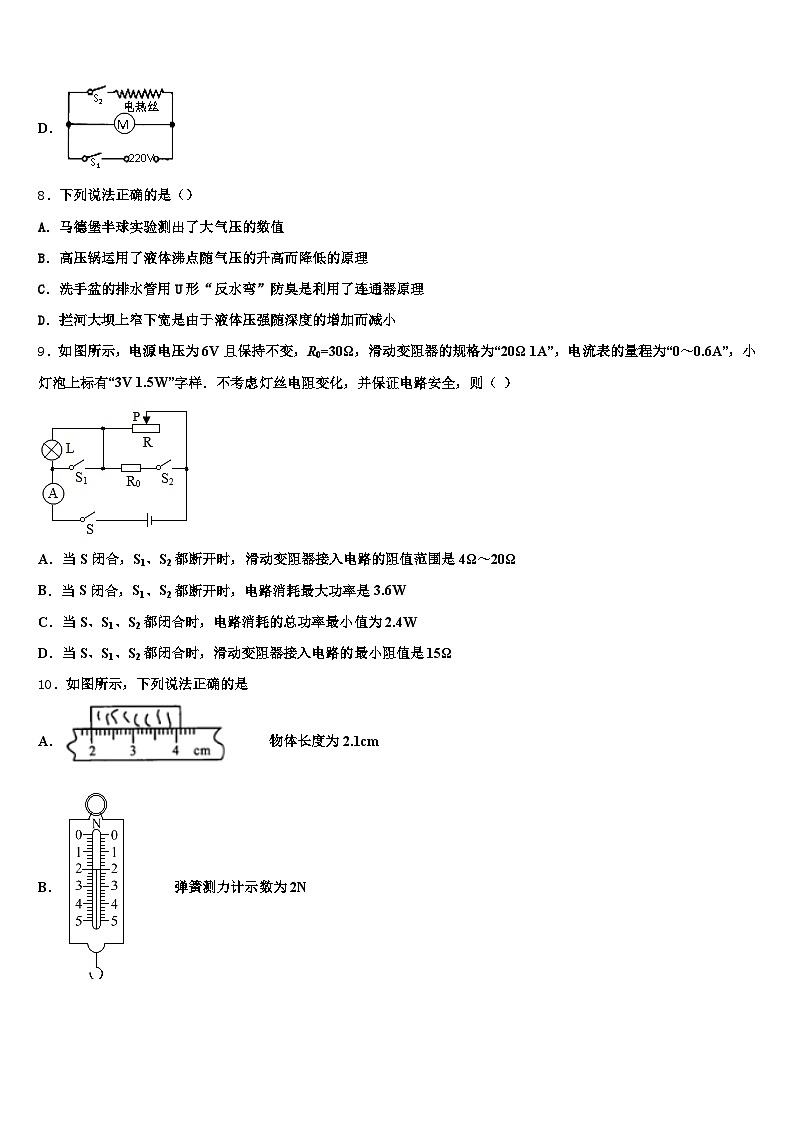

7．如图家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用．要求：电吹风不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（ ）
A．
B．
C．
D．
8．下列说法正确的是（）
A．马德堡半球实验测出了大气压的数值
B．高压锅运用了液体沸点随气压的升高而降低的原理
C．洗手盆的排水管用U形“反水弯”防臭是利用了连通器原理
D．拦河大坝上窄下宽是由于液体压强随深度的增加而减小
9．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（ ）
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
10．如图所示，下列说法正确的是
A．物体长度为2.1cm
B． 弹簧测力计示数为2N
C．电压表示数为12V
D．温度计示数为43℃
二、多选题（本大题共3小题，共12分）
11．如图所示，是我们常见的图象，这种图象如果在横纵坐标加上适当的物理量及单位，可以用来描述（ ）
A．弹簧的伸长与弹簧所受拉力的关系
B．物体的密度与质量的关系
C．物体所受重力与质量的关系
D．匀速直线运动中路程与时间的关系
12．下面是连线题，正确的是
A．B．
C．D．
13．在“探究凸透镜成像规律”的实验中，将蜡烛放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大德像，下列判断正确的是
A．该凸透镜的焦距是10cm
B．该凸透镜的焦距是20cm
C．当物距是15cm时，成放大的像，投影仪就是根据这一原理制成的
D．当物体从距凸透镜处远离透镜移动时，所成的像逐渐变小
三、填空题（本大题共5小题，共10分）
14．如图所示，用两个相同的电加热器分别给质量相同的水和煤油加热（不考虑热损失），在时间相同的情况下，水比煤油温度升高的少，也可以说，要使质量相同的水和煤油升高相同温度，水吸收的热量比煤油吸收的热量_____。换用其它物质来做这样的实验，通过实验人们得到了类似的结果，物质的这种特性我们可以用物理量_____来描述。
15．上海地区家庭电路中，电灯正常工作电压为________伏。四冲程汽油机工作中，做功冲程将内能转化为_______能。条形磁铁的两端磁性最_______（选填“强”或“弱”）。
16．形成雾霾天气的主要污染物是PM2.1．PM2.1是指直径数值小于或等于2.1的悬浮颗粒物，其直径大约是一般分子直径（数量级为10-10m）的2万倍，能被肺吸收并进入血液，对人体危害很大．PM2.1的悬浮，是因为其受到的浮力和重力_____，它在空中所做的运动____（选填“属于”或“不属于”）分子的无规则运动．
17．如图所示，擦窗机器人能凭借自身底部的真空泵和吸盘吸附在玻璃上“行走”，带动清洁布擦拭玻璃。当真空泵将吸盆内的空气抽出时，由于_____的作用，擦窗机器人被压在玻璃上；擦窗机器人从窗户底端运动到顶端，其重力势能_____（选填“增大、“减小”或“不变“）。
18．张红同学在学习了压强的知识后，取两张白纸，让其平行地自然下垂，如图所示。她向两纸中间用力吹气，观察到的现象是______。由此说明流体流动时，流速大的地方压强______填“大”、“小”或“不变”。
四、计算题（本大题共3小题，共29分）
19．如图所示的电路图中，电阻 R1 的阻值为 10Ω，闭合开关 S，A1 的示数为 0.4A，A 的示数为 0.6A，求：
（1）R1 两端的电压；
（2）R2 的阻值；
（3）在 1min 内 R1 产生的热量。
20．近年来，电动平衡车深受年轻人的喜爱，如图，它采用站立式的驾驶方式，人通过身体的前倾、后仰实现驾驶，表格为某型号独轮电动车平衡车的部分数据，（g=10N/kg）。则：
（1）该车充满电后，若以最大速度行驶，能行驶的最长时间是多少？
（2）小王驾驶该车，在平直路面上以最大速度匀速行驶，若该车受到的牵引力为100N，则平衡车的行驶功率是多大？
（3）质量为50kg的小王驾驶该车等候红灯时，轮胎与地面接触面积为30cm2，车对水平地面的压强是多大？
21．在一标准大气压下，将50L的水从40℃加热到沸点．求：水需要吸收的热量提供这些热量，需要完全燃烧焦炭的质量（q焦炭=3.0×107J/kg）．
五、作图题（本大题共2小题，共4分）
22．如图甲所示，游客正在利用自拍杆进行自拍．自拍杆可以看成一个杠杆（O为支点），请你在图乙中画出游客施加在A点的最小动力F．
（________）
23．如图所示，请画出人眼从平面镜中看到烛焰上一点S的像S'的光路图。
（______）
六、实验探究题（本大题共3小题，共15分）
24．小明利用如图甲所示的电路探究“电流与电压、电阻的关系”，可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、60Ω的定值电阻各一个，“10Ω 1A”、“20Ω 1.5A”、“30Ω 2A”三种规格的滑动变阻器，导线若干．
A．B．C．D．请你用笔画线代替导线，将图乙中的实物图连接完整．闭合开关前，应将变阻器滑片P移到_______（选填“A”或“B”）端．闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是________．故障排除后，小明首先“探究电流与电阻关系”，他把5Ω的电阻接入电路，移动变阻器滑片P，使电压表示数为2V，读出电流表示数后，断开开关，将5Ω电阻替换为10Ω的电阻继续进行实验，接下来他应将变阻器滑片P向_______（选填“左”或“右”）端移动；本次实验中所选滑动变阻器的规格为________．完成上述实验后，小明把5Ω的电阻接入电路中，来探究“电流与电压的关系”．通过正确操作得到数据如下表所示，分析表中数据得到的结论是_____________________．
（6）小华在原有器材的基础上，增加了定值电阻R0、电阻箱（）和一个单刀双掷开关，设计了几种单表测量额定电压为2.5V小灯泡额定功率的电路图，如图丙所示，其中符合要求的有________．
25．小新在实验室利用托盘天平、量筒、细线，测量一块矿石的密度。
（1）把天平放在水平桌面上，游码归零后，发现指针如图甲所示，他应将平衡螺母向_____（选填“左”或“右”）端调节，才能使横梁水平平衡。
（2）用调好的天平测矿石质量，测量结果如图乙所示，该矿石的质量为_____g；用量筒、细线、水测矿石体积，测量结果如图丙、丁所示，该矿石的体积为_____cm3。
（3）根据以上数据计算矿石密度，查密度表可知此矿石可能是_____。
26．小红所在小组做探究杠杆平衡条件实验
①实验前出现图甲所示情况，应将杠杆左端的螺母向_____调（填“左”或“右”），直到杠杆在水平位置平衡。实验时加减钩码也应使杠杆在水平位置平衡，这样做的好处是：_____。
②实验过程中出现图乙所示情况，要使杠杆在水平位置平衡，则应在右边的A点挂_____个相同的钩码。图乙中杠杆水平平衡后，若在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将_____（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）。
参考答案
一、单选题（本大题共10小题，共30分）
1、大气压 小
【解析】
[1]抽取药液的过程中，当向外拉活塞时，针头内的气体体积变大，气压减小，大气压不变，大气压将药液压入针管内；
[2]用吸尘器吸灰尘时，吸尘器内空气流速大压强小，吸尘器外空气流速小压强大，在压强差的作用下灰尘被被压入吸尘器中
2、B
【解析】
用手捏开夹子时，夹子的手柄部分比较长，在使用的过程中动力臂大于阻力臂，所以是省力杠杆．
夹子夹住物品时，钢圈产生的力是动力，被夹物体产生的力是阻力，夹子的转轴处是支点，阻力臂大于动力臂，所以是费力杠杆．
故B正确．
3、D
【解析】
A、冰是固态，是由水凝固而成，凝固放热，故A不符合题意；
B、露是液态的，是空气中的水蒸气遇冷液化形成的，液化放热，故B不符合题意。
C、霜是固态的，是空气中的水蒸气遇冷凝华形成的，凝华要放热，故C不符合题意；
D、冰化成水是冰由固态变为液态的水，是熔化现象，熔化要吸热；故D符合题意。
4、游码 60 1.05×103 盐水和烧杯的总质量 偏大 取出的金属块沾有盐水，使得m2偏小，则m1﹣m2偏大，密度偏大
【解析】
(1)[1]天平的调节原则：把天平放在水平桌面上，将游码移到标尺左端的零刻度处，调节横梁上的平衡螺母使指针指在分度盘的中央；
(3)[2]量筒中盐水的体积V＝60ml＝60cm3；
(4)[3]由图可知烧杯和剩余牛奶的总质量为212g；V盐水＝60cm3
(5)②[4]从天平上取下烧杯，将金属块从烧杯中取出，用天平测出盐水和烧杯的总质量m2；
③[5]金属块刚好浸没在盐水中时，金属块排开盐水的体积等于金属块的体积，即V排＝V，金属块受到的浮力为
﹣﹣﹣﹣﹣①
因为金属块没有接触烧杯底和侧壁，所以金属块受到的浮力等于烧杯对天平的压力的变化量，金属块受到的浮力
﹣﹣﹣﹣②，
联立①②知盐水的密度为：
④[6][7]取出的金属块沾有盐水，使得m2偏小，则m1﹣m2偏大，密度偏大。
5、D
【解析】
试题分析：月球车轮子的表面积较大，目的是在压力一定时，增大受力面积，减小压强，故AB错误；当月球车静止时，受到的重力和支持力是一对平衡力，故C错误；月球上引力系数是地球上的1/6/，球车水平静止在月面上比水平静止在地球表面上对支承面压力要小，故D正确．
考点：压力及重力与压力的区别；增大或减小摩擦的方法；减小压强的方法及其应用
6、B
【解析】
由ρ=得正方体泡沫钢中钢的体积：V钢===1×10−4m3=100cm3
正方体泡沫钢的体积：V=(500cm)3=500cm3，
泡沫钢中所有气孔的体积：V孔=V−V钢=500cm3−100cm3=400cm3，
孔隙度为：=×100%=80%．故B正确；ACD错误；
7、D
【解析】
试题分析：串联电路中各用电器同时工作，因此电动机和电热丝为并联电路；又因为电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，因此电路中有总开关控制，电热也有相应的开关控制．A、电热丝和电动机串联，电动机不能够独立工作．不符合题意；B、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，电动机无法独立工作．不符合题意；C、电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作．不符合题意；D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作．符合题意．故选D．
考点：电路图设计．
8、C
【解析】
试题分析：最早测出大气压的实验是托里拆利实验，故A错误；压强越大，沸点越高，因此高压锅就是利用液体沸点随气压的升高而升高的原理，故B错误；洗手盆的排水管用U形“反水弯”防臭是利用了连通器原理，故C正确；拦河大坝上窄下宽是由于液体压强随深度的增加而增加，故D错误；故应选C。
【考点定位】大气压强的测量方法；沸点及沸点与气压的关系；液体的压强的特点；连通器原理
9、D
【解析】
A．S闭合，S1、S2都断开，滑动变阻器与灯泡串联，由P=可得，小灯泡电阻：
RL==6Ω，
由P=UI可得小灯泡正常发光时的电流：
I==0.5A，
当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：
Rmin===6Ω；
滑动变阻器的规格为“20Ω 1A”，则最大阻值R大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω，故A错误；
B．S闭合，S1、S2都断开，滑动变阻器与L串联，电阻最小时电流最大，其最大电流：
Imax==0.5A，
电路消耗最大功率：
Pmax=UImax=6V×0.5A=3W，
故B错误；
C．S、S1、S2都闭合，滑动变阻器与R0并联，通过R0的电流：
I1==0.2A，
当滑动变阻器的阻值最大时，此支路上的电流最小，则
I2==0.3A，
则干路上的电流
Imin=I1+I2=0.2A+0.3A=0.5A，
电路消耗的总功率最小值
Pmin=UImin=6V×0.5A=3W，
故C错误；
D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：
R总==10Ω，
滑动变阻器与R0并联，则：
=+，
即：
=+，
解得：
R滑=15Ω，
故D正确。
故选D．
10、B
【解析】
A、刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体左侧与2.00cm对齐，右侧与4.10cm对齐，所以物体的长度为4.10cm-2.00cm＝2.10cm，故A错误；
B、弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N．此时指针指在“2”处，所以弹簧测力计的示数为2N，故B正确；
C、由图可知，电压表的量程为0﹣3V，分度值为0.1V，示数为2.5V，故C错误；
D、在温度计上，10℃之间有10个小格，一个小格代表1℃，所以此温度计的分度值为1℃；温度数值向上是增大的，说明温度高于0℃，为37℃，故D错误。
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
图像表示的是按正比例关系变化，只要按照正比例关系变化的就符合题意．弹簧的伸长与弹簧所受拉力成正比；物体的密度与质量无关；物体所受重力与质量成正比；匀速直线运动中路程与时间成正比；所以与图像吻合的是ACD．
点睛：图像问题是中考热点，关键是读懂图像所呈现的物理含义．
12、BD
【解析】
A．验电器是利用同种电荷相互排斥的原理工作的，故A错误；
B．高压锅可以增大锅内液面上方气体的压强，使锅内液体的沸点升高，故B正确．
C．液体内部的压强随深度的增加而增大，大坝底部建得比上部宽，是为了能承受比上部更大的水的压强，故C错误；
D．电磁铁通电时，把衔铁吸下来，使动触点和静触点接触，工作电路闭合，电磁铁断电时失去磁性，弹簧把衔铁拉下来，切断工作电路．因此电磁继电器是利用电流的磁效应工作的，故D正确．
13、ACD
【解析】
根据题中“在“探究凸透镜成像规律”的实验中……，下列判断正确的是”可知，本题考查凸透镜成像规律及其应用。根据凸透镜成像规律进行分析判断。
【详解】
AB、距离凸透镜20cm处的光屏上得到一个清晰的与物体等大的像，所以v＝20cm＝2f，则f＝10cm，故A正确，B错误；
C、当物距是15cm时，物距在一倍焦距和二倍焦距之间，故光屏上呈现倒立、放大的实像，投影仪就是根据这一原理制成的，故C正确；
D、已知凸透镜的焦距为10cm，当物体从距凸透镜20cm处远离透镜移动时，根据凸透镜成实像时“物远像近像变小”，所成的像逐渐变小，故D正确。
三、填空题（本大题共5小题，共10分）
14、多 比热容
【解析】
相同的加热器加热物体，物体吸收热量的多少可以利用加热时间的长短来比较。质量相等的水和煤油，在加热时间相等，即吸收相同热量的前提下，煤油升高的温度多。也就是说要使两者升高相同的温度，对水加热的时间要长，即水吸收的热量要多；这是为了研究物体的吸热本领与物质的种类是否有关而做的实验，在物理学中，为了表示不同物质的吸热本领不同，而引入了比热容这个物理量。
15、220 机械 强
【解析】
在我国，家庭电路的电压为220V，所以上海地区家庭电路正常工作电压也是220V；四冲程汽油机工作时将内能转化为机械能的冲程是做功冲程，在压缩冲程中，是将机械能转化为内能；磁体具有两极性，任何磁体都具有两个磁极，条形磁铁的两端是磁极，所以两端磁性最强，中间磁性最弱。
16、相等 不属于
【解析】
“PM2.1”是指直径数值小于或等于2.1的悬浮颗粒物，是微小物体悬浮在空气中，处于平衡状态，则其受到的浮力和重力是一对平衡力，浮力和重力大小相等；
由于PM2.1是微小物体，不是分子，则它在空中所做的运动不属于分子的无规则运动．
17、大气压 增大
【解析】
当真空泵将吸盘内的空气抽出时，内部气体压强减小，在外界大气压的作用下，擦窗机器人被压在玻璃上；擦窗机器人从窗户底端运动到顶端时，质量不变，高度增加，其重力势能增大。
18、两纸向中间靠拢 小
【解析】
她向两纸中间用力吹气，可以看到两张纸向中间靠拢，说明两张纸中间的压强小于外侧的压强，而中间的气体流速大于外侧气体的流速，可以得到流体流动时，流速大的地方压强小。
四、计算题（本大题共3小题，共29分）
19、（1）4V； （2）20Ω；（3）96J。
【解析】
由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）根据欧姆定律可得，R1两端的电压：；
（2）∵并联电路中干路电流等于各支路电流之和，∴通过R2的电流；又因为并联电路中各支路的电压相等，所以电阻R2两端的电压为4V，R2 的阻值为；
（3）在60s内R1产生的热量：。
答：（1）R1两端的电压为4V； （2）R2 的阻值为20Ω；（3）在60s内R1产生的热量为96J。
20、（1）1.5h；（2）444.4W；（3）2×105Pa。
【解析】
（1）该车充满电后，若以最大速度行驶，能行驶的最长时间：t==1.5h；
（2）平衡车的行驶功率：P==Fv=100N×≈444.4W；
（3）人和电动平衡车的总重力：G总=（m人+m车）g=（50kg+10kg）×10N/kg=600N，
车对水平地面的压力：F压=G总=600N，
对水平地面的压强：p==2×105Pa。
答：（1）该车充满电后，若以最大速度行驶，能行驶的最长时间是1.5h；
（2）平衡车的行驶功率是444.4W；
（3）车对水平地面的压强是2×105Pa。
21、（1）1.26×107J；（2）0.42kg．
【解析】
（1）水的体积：
V=50L=50dm3=0.05m3，
由ρ=m/V得，水的质量：
m=ρV=1.0×103kg/m3×0.05m3=50kg，
在一标准大气压下，水的沸点t=100℃，则水需要吸收的热量：
Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×50kg×（100-40）℃=1.26×107J；
（2）由题意知，焦碳完全燃烧放出的热量：
Q放=Q吸=1.26×107J，
由Q放=mq得，需要完全燃烧焦碳的质量：
m焦炭===0.42kg．
五、作图题（本大题共2小题，共4分）
22、
【解析】
在阻力、阻力臂一定的情况下，要使动力最小，动力臂需要最长，阻力的方向已标出，所以动力的方向应该向上，过A点作OA的垂线就得到在A点施加的最小动力F1，如下图所示：
23、
【解析】
先作S点关于平面镜的对称点，即像点S′，然后连接像点S′和人的眼睛，可作出反射光线，与镜面的交点为入射点O，再连接SO画上箭头，即为入射光线。如下图：
。
六、实验探究题（本大题共3小题，共15分）
24、 A 定值电阻R断路 左 “30Ω 2A” 导体的电阻一定时，流过导体的电流与导体两端的电压成正比 ACD
【解析】
（1）根据电路图，滑片以右电阻丝连入电路中，根据电源电压为3V确定电压表选用小量程与电阻并联；
（2）闭合开关前，应将滑动变阻器滑片滑到阻值最大处；
（3）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
（4）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当接入60Ω电阻时变阻器连入电路中的电阻即可知道需要滑动变阻器的阻值；
（5）分析表中数据得出结论；
（6）能直接或者间接测出电灯泡的额定电压和额定电流的电路图都符合要求．
【详解】
（1）根据电路图，滑片以右电阻丝连入电路中，电源电压为3V，故电压表选用小量程与电阻并联，如下图所示：
（2）闭合开关前，应将滑动变阻器滑片滑到阻值最大处，即A端；
（3）闭合开关，同学发现电流表无示数，电压表指针有明显偏转，原因可能是定值电阻R断路；
（4）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2V；
电阻两端的电压始终保持UR=2V，根据串联电路电压的规律，变阻器分得的电压：U滑=U-UR=3V-2V=1V，当接入60Ω电阻时，此时电路的电流为：,变阻器连入电路中的电阻为：，故为了完成整个实验，应该选取最大阻值至少30Ω的滑动变阻器，即使用所有定值电阻完成这次探究实验，应选择滑动变阻器的规格为30Ω 2A．
（5）分析表中数据知，电压为原来的几倍，通过的电流为原来的几倍，即电阻一定时，电流与电压成正比；
（6）A、图A中，S先接b，移动滑动变阻器，使电压表的示数为2.5V时，灯泡正常发光；再接a调节变阻箱，是电压表的示数仍为2.5V时，此时电阻箱的电阻等于灯泡的电阻，小灯泡的额定电流为：,再由就能算出小灯泡的额定功率，故A正确；
B、无论S接a还是接b都无法得知小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率；故B错误；
C、开关接a时，调节电阻箱和R1，使电阻箱两端的电压为，则灯的电压为：,再根据算出流过电阻箱的电流，即为小灯泡的额定电流，再由就能算出小灯泡的额定功率，故C正确；
D、图D中，S先接a移动滑动变阻器，使电压表的示数为2.5V时，灯泡正常发光；再接b测量出灯泡和电阻箱的总电压U总，小灯泡的额定电流为：,再由就能算出小灯泡的额定功率，故D正确；
本题研究“电流与电压、电阻的关系”，考查电路连接、注意事项、故障分析、操作过程、器材的选择、数据分析、控制变量法、及设计方案测小灯泡电功率的能力．
25、左 84 20 黄铜矿
【解析】
（1）图甲中指针偏右，说明右侧质量偏大，应将平衡螺母向左调节，才能使横梁水平平衡。
（2）图乙中天平的示数为50g+20g+10g+4g＝84g，
利用图丙、丁所示，测出矿石的体积V＝80cm3﹣60cm3＝20cm3；
（3）此矿石的密度ρ＝=＝4.2×103kg/m3，查表可知，此矿石可能是黄铜矿。
26、右 便于测量力臂 3 逆时针转动
【解析】
①如图甲，杠杆右端上翘，平衡螺母向右端移动，直到杠杆在水平位置平衡。
实验时加减钩码也应使杠杆在水平位置平衡，此时力和力臂垂直，力臂在杠杆上，便于测量力臂。
②使杠杆在水平位置平衡，设每个钩码重G，每个小格为L，
由杠杆平衡条件可得：2G×3L═nG×2L，可得n＝3，即应在右边的A点挂3个相同的钩码。
图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，即左端为3G×3L＝9GL；而右端为4G×2L＝8GL，可知左端钩码的重力和力臂的乘积会较大，这时杠杆将逆时针转动。
质量
10kg
最大速度
16km/h
充满电行程
24km
实验序号
①
②
③
④
⑤
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
常温常压下一些矿石的密度
物质
密度/（kg/m3）
石灰岩
（2.3～3.0）×103
花岗岩
（2.6～2.8）×103
黄铜矿
（4.1～4.3）×103
黄铁矿
（4.9～5.2）×103
