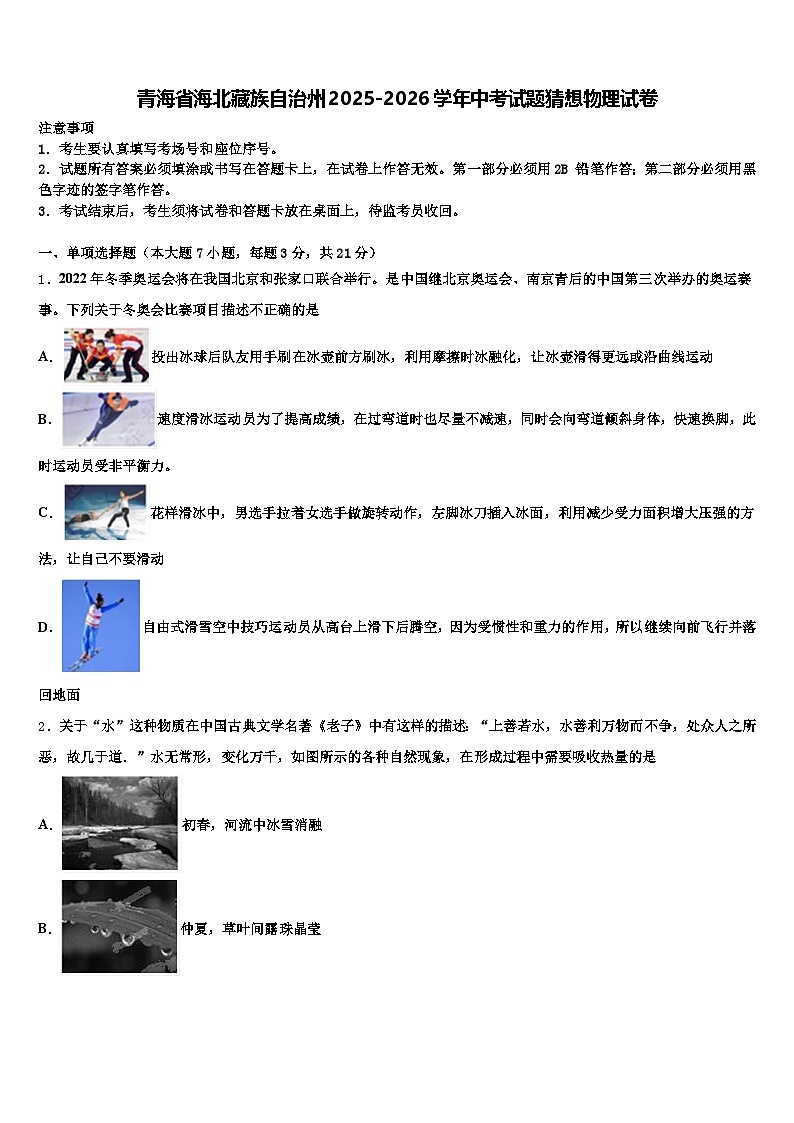

青海省海北藏族自治州2025-2026学年中考试题猜想物理试卷（含答案解析）

这是一份青海省海北藏族自治州2025-2026学年中考试题猜想物理试卷（含答案解析），共20页。试卷主要包含了考生要认真填写考场号和座位序号，如图所示是车顶的外掀式天窗，有两个电路元件A和B等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．2022年冬季奥运会将在我国北京和张家口联合举行。是中国继北京奥运会、南京青后的中国第三次举办的奥运赛事。下列关于冬奥会比赛项目描述不正确的是
A．投出冰球后队友用手刷在冰壶前方刷冰，利用摩擦时冰融化，让冰壶滑得更远或沿曲线运动
B．速度滑冰运动员为了提高成绩，在过弯道时也尽量不减速，同时会向弯道倾斜身体，快速换脚，此时运动员受非平衡力。
C．花样滑冰中，男选手拉着女选手做旋转动作，左脚冰刀插入冰面，利用减少受力面积增大压强的方法，让自己不要滑动
D．自由式滑雪空中技巧运动员从高台上滑下后腾空，因为受惯性和重力的作用，所以继续向前飞行并落回地面
2．关于“水”这种物质在中国古典文学名著《老子》中有这样的描述：“上善若水，水善利万物而不争，处众人之所恶，故几于道．”水无常形，变化万千，如图所示的各种自然现象，在形成过程中需要吸收热量的是
A．初春，河流中冰雪消融
B．仲夏，草叶间露珠晶莹

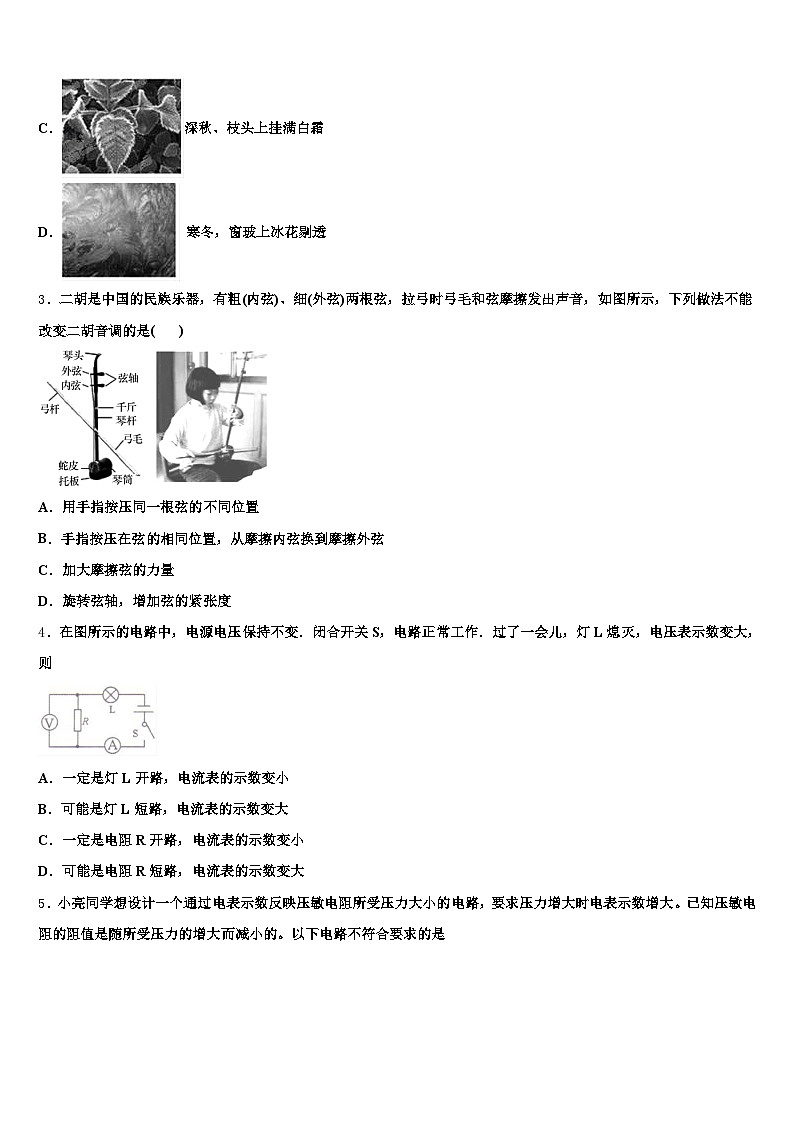

C．深秋、枝头上挂满白霜
D． 寒冬，窗玻上冰花剔透
3．二胡是中国的民族乐器，有粗(内弦)、细(外弦)两根弦，拉弓时弓毛和弦摩擦发出声音，如图所示，下列做法不能改变二胡音调的是( )
A．用手指按压同一根弦的不同位置
B．手指按压在弦的相同位置，从摩擦内弦换到摩擦外弦
C．加大摩擦弦的力量
D．旋转弦轴，增加弦的紧张度
4．在图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，电压表示数变大，则
A．一定是灯L开路，电流表的示数变小
B．可能是灯L短路，电流表的示数变大
C．一定是电阻R开路，电流表的示数变小
D．可能是电阻R短路，电流表的示数变大
5．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。已知压敏电阻的阻值是随所受压力的增大而减小的。以下电路不符合要求的是

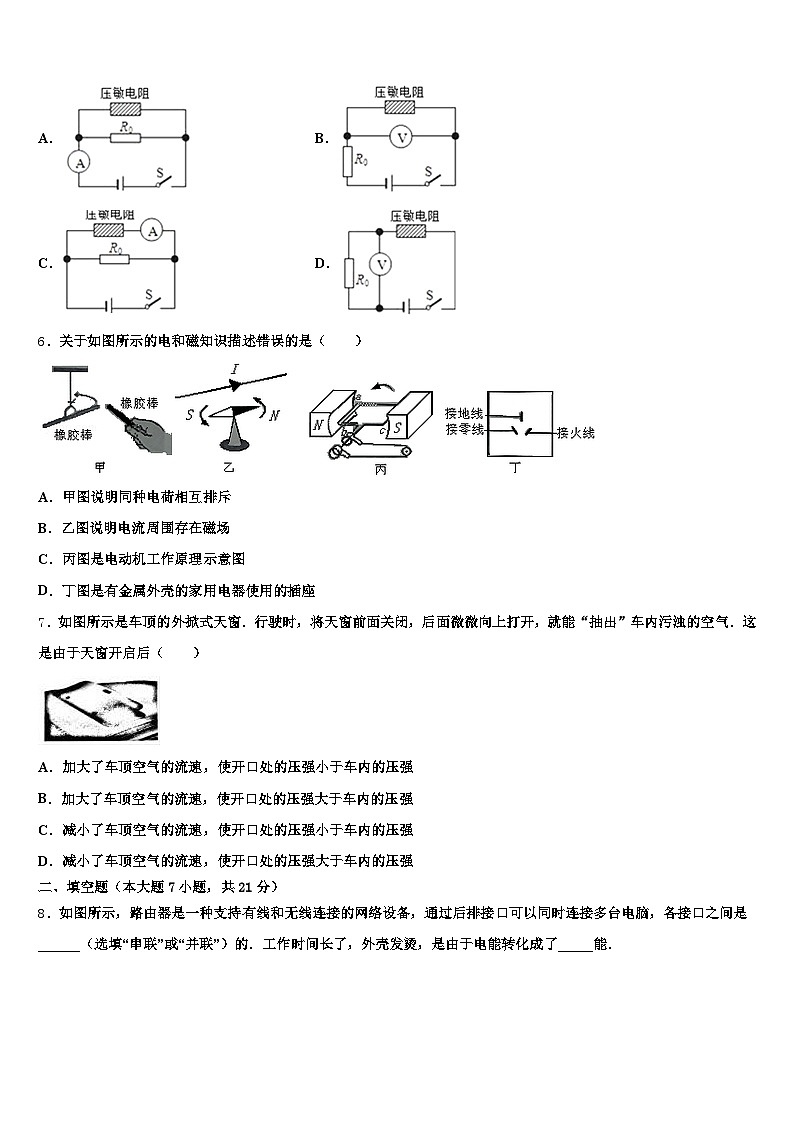

A．B．
C．D．
6．关于如图所示的电和磁知识描述错误的是（ ）
A．甲图说明同种电荷相互排斥
B．乙图说明电流周围存在磁场
C．丙图是电动机工作原理示意图
D．丁图是有金属外壳的家用电器使用的插座
7．如图所示是车顶的外掀式天窗．行驶时，将天窗前面关闭，后面微微向上打开，就能“抽出”车内污浊的空气．这是由于天窗开启后（ ）
A．加大了车顶空气的流速，使开口处的压强小于车内的压强
B．加大了车顶空气的流速，使开口处的压强大于车内的压强
C．减小了车顶空气的流速，使开口处的压强小于车内的压强
D．减小了车顶空气的流速，使开口处的压强大于车内的压强
二、填空题（本大题7小题，共21分）
8．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了_____能．
9．有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为_____A，此时元件B的电阻是_____Ω．
10．小明学习了磁的相关知识，回到家里，他取下台灯灯罩，把一个U形磁铁放到正在发光的白炽灯泡外面（如图所示），他惊讶地发现了灯丝在晃动；移去磁铁后，灯丝不再晃动，由此小明猜想到：
灯丝的晃动可能是因为_____。家庭电路电流的特点是_____。
11．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R1的阻值是____Ω．实验时，电源电压保持5 V不变，当滑片P位于a端时，由图象可得滑动变阻器消耗的电功率是_____W．此时，电阻R1在10 min内产生的热量为_____J．
12．小明在做电学实验中需要一个量程为9V的电压表，可是他只能找到量程为0～3mA的电流表一只。通过查资料，小明知道电流表可以改装成电压表，这是因为电流表本身也有电阻，当电流通过电流表时，它的两接线柱之间具有一定的电压，这个电压的大小可从电流表的示数反映出来。已知该电流表的电阻为Rg＝10Ω。
（1）若将这个电流表当作电压表使用，它所能测量的最大电压值为_____V。
（2）若要将该电流表改装成量程是9V的电压表，应_____联一个_____Ω的定值电阻。
13．如图所示，将一重27N的金属块浸没水中，静止时弹簧测力计的示数是17N，则它受到的浮力为________N；现将它浸没在另一种液体中，静止时弹簧测力计的示数为15N，则液体的密度为________kg/m3，g=10N/kg。
14．港珠澳大桥于2018年10月24日上午9时正式通车．港珠澳大桥全长55 km，其中珠海口岸到香港口岸41.6 km，设计速度100 km/h，一辆家用轿车按设计时速从珠海口岸到香港口岸需要约_____min（取整数）：司机驾车进入海底隧道时，感觉到隧道口迎面而来，是以_____为参照物：在平直的隧道内，家用轿车以设计速度匀速行驶时，轿车受到的支持力_____自身重力（选填“大于“等于”或“小于”）．
三、作图题（共7分）
15．如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生反射和折射后的光路图．
（___）
16．根据平面镜成像特点，在图中画出AB在平面镜中成的像A′B′；
（_____）
17．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．
四、实验题（本大题共5小题，共20分）
18．盛夏，小田家里的电灯经常忽明忽暗。小田从学校借来额定电压为2.5V的小灯泡等实验器材，想通过实验来研究产生这种现象的原因。
（1）如图甲是小田同学已连接的部分电路，请你用笔画线代替导线将电路连接完整，使滑片P向右移动时滑动变阻器接入电路的电阻变大。
（_____）
（2）小田将滑动变阻器的滑片向左边滑动，小灯泡慢慢变亮，电压表示数逐渐变大；接着又向右移动滑片，小灯泡又逐渐变暗，电压表示数也逐渐变小。小田分析：“电灯忽明忽暗是电灯两端的_____不稳定造成的”。
（3）小田在将小灯泡两端的电压调至2.5V时。 电流表的示数如图乙所示，由此可以知道小灯泡的额定功率是_____。
（4）小田结合学过的电学知识进一步分析：家里的电灯有时虽然暗些，但是电灯的实际功率变小了，消耗的电能也少了。由此他想到此时家里使用电热水壶烧水倒是可以省电了。他的想法对吗？请简要说明理由_____。
19．要测量一只额定电压为2.5V小灯泡的电阻（电阻大约在6～10Ω之间），刘星同学连接了如图1所示的电路。
（1）请用笔画线将图2中的电路实物连接完整。并画出电路图。
（__________）（__________）
（2）在连接电路时，开关应_____（选填“断开”或“闭合”），滑片应移到_____（选填“A”或“B”）处。
（3）闭合开关后，刘星发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是_____。
（4）正确实验完成后，刘星将有关数据和现象填在表格里：
由此可知，小灯泡在正常发光时的电阻是_____（保留一位小数）。
电功率电阻变化的本质是灯丝的电阻随_____而增大。
20．某小组同学们设计实验“探究影响导体和电阻大小的因素”，他们找到如图所示的实验器材和若干导线，AB、CD、GH上为三根相同长度、粗细的镍铬合金导线．
（1）乙方案实验是为了探究导体电阻与__________的关系．
（2）若要在该实验器材的基础上探究导体电阻与材料的关系，还需要从下列器材选择_______（不定项）
A．与AB镍铬合金导线长度相同的锰铜导线
B．与AB镍铬合金导线长度和横截面相同的铁导线
C．与CD镍铬合金导线长度和横截面相同的锰铜导线
D．与GH镍铬合金导线横截面相同的铜导线
21．如图是探究“电流与电阻关系”的电路图，电源电压为6V且保持不变，滑动变阻器的规格是“100Ω 1A”；阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个：电压表规格（0～3V、0～15V），电流表规格（0～0.6A）．
（1）按照电路图将电阻接入电路，刚连接完最后一根导线就发现电表有示数，实验的不规范之处为____．
（2）为了保证四个电阻都能为实验所用，定值电阻两端的控制电压的范围是____．
（3）四次实验中，当电压表调到控制电压时，滑动变阻器消耗的最大功率和最小功率之比是____．
22．下面为王锐同学在实验室做的一组探究实验，请根据实验情景回答问题。
如图1所示，将两个表面光滑的铅块相互紧压后黏在一起说明_____。如图2所示是“探究不同物质吸热的情况”的实验。将质量相等的水和煤油分别装在两个相同的烧杯中，然后用两个相同的酒精灯加热并不断搅拌，每隔2min记录一次温度，实验记录如表：
①本次实验采用的科学方法是_____。
A．控制变量法 B．理想实验 C．比值定义法 D．类比法
②分析表格数据可知：升高相同的温度，吸收热量少的物质是_____。如图3所示，电压表的示数为_____V。
五、计算题（本大题共2小题，共13分）
23．如图为“测量滑轮组机械效率”的实验装置，钩码总重为6N，竖直向上匀速拉动细绳时弹簧测力计的示数如图所示．钩码在3s内被提升0.1m．求：
弹簧测力计对绳子拉力的功率；该滑轮组的机械效率．
24．油罐里装着4.8m深的煤油，在罐壁上有2cm2的小孔，用塞于塞着，塞子中心距罐底0.3m，（煤油的密度是0.8×103kg/m3）如图所示．求：
煤油对塞子中心的压强．煤油对塞子的压力．
六、综合能力题（本大题共3小题，共18分）
25．郑开（郑州一开封）城际铁路已于2014年12月18日正式运营，铁路全长50.33km，最高车速可达250km/h．小明乘坐郑开直达列车下午14：20从郑州发车，14：48到达开封，则这次列车的平均速度为_____km/h．为了确保行车安全，列车上的监控系统，通过对高速运转车轮的热辐射产生的一种不可见光进行检测，实现对车轮温度的实时监控．这种不可见光是_____．
26．复习阶段，物理老师发动大家创新物理复习方法。九（1）班小杨同学“发明”的自传式物理复习法很值得大家借鉴。下面是他《自传》中的几道问题，请正确完成：我的身高是170_____（填单位），我身体的体积约为65_____（填单位）。走在上学路上，相对于我背上的书包，我是_____（运动/静止）的。我的书包带比较宽，能减小对我肩膀的_____；我穿的运动鞋鞋底花纹，能增大_____力。一次上学，走到校门口上课铃声响了，于是我快步跑起来，这时我的动能_____（增大/减小/不变）了；跑到楼梯口拐角处，突然发现有一位老师下楼来，于是我及时“刹车”，但由于_____我停不住，还是和老师撞了个满怀，幸好没有伤着老师。放学途中，一阵大风把树吹弯了腰，树叶漫天飞舞。我知道，前者是力改变了物体的_____，后者是力改变了物体的_____。我是一个大嗓门，同学都说我说话像打雷，与女同学小琪尖细清脆的声音形成了强烈的对比。与小琪的说话声比较，我说话声音的音调_____（高/低），响度_____（大/小）。我的质量是65kg，每只脚与地之间的接触面积大约是200cm2，因此我在水平路面上行走时对地面的压力是_____N，站立时对水平地面的压强是_____Pa．我一口气跑上12m高的教室仅需15s，此过程我克服自身重力做功_____J，功率是_____W。
27．现有一架总质量为m的喷气式飞机，已知该飞机飞行时所受空气阻力的大小与速度平方成正比，即f=kv2（式中k为已知量）．若飞机飞行过程中的耗油量可忽略不计． 该飞机在空中沿水平方向飞行时，飞机所受向上的升力是由机翼上、下表面气流速度不同所产生的．若以机翼为参照物，则机翼上表面附近气流的速度________机翼下表面附近气流的速度． 在该飞机沿水平直线匀速飞行时，它上、下表面所受到的压力差为________． 若该飞机以速度v沿水平方向匀速直线飞行的时间为t，则它在这段时间内克服空气阻力所做的功W为________．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、投出冰壶后，队友用毛刷在冰壶前方用力刷冰，利用摩擦使冰熔化，减小了冰壶与冰面的接触程度，能使冰壶滑行的更远，故A正确，不符合题意；
B、运动员在过弯道时不减速，此时他运动的方向发生了变化，运动状态发生改变，受到的是非平衡力，故B正确，不符合题意；
C、左脚冰刀扎入冰面，冰刀很尖锐，这是通过减小受力面积来增大压强的，故C正确，不符合题意；
D、惯性是保持原来运动状态不变的性质，惯性不是力，不能说受到惯性的作用，故D错误，符合题意。
2、A
【解析】
A、冰雪消融，是物质从固态变为液态是熔化过程，熔化吸收热量，故A符合题意．
B、露水是空气中的水蒸气遇冷变成的小水珠，是液化过程，液化放热，故B不符合题意．
C、霜是空气中的水蒸气遇冷直接变成的小冰晶，是凝华过程，凝华放热，故C不符合题意．
D、冰花是室内的水蒸气遇冷直接变成的小冰晶，是凝华过程，凝华放热，故D不符合题意．
3、C
【解析】
A．用手指按压同一根弦的不同位置，弦振动部分的长度不同，振动的频率不同，发声的音调不同，故A不合题意；
B．手指按压在弦的相同位置，从摩擦内弦换到摩擦外弦，由于两根弦的粗细不同，振动的频率不同，发声的音调不同，故B不合题意；
C．加大摩擦弦的力量，可使弦的振幅不同，从而发声的响度不同，不能影响音调，故C符合题意；
D．旋转弦轴，增加弦的紧张度，可使弦振动的频率加快，音调提高，故D不合题意；
4、B
【解析】
由图可知，电阻R与灯泡L串联，电压表测量R两端的电压；由电路中两表示数的变化可知故障的可能性，然后根据选项选出符合要求的判断．
【详解】
由图可知，电阻R与灯泡L串联，电压表测量R两端的电压，电路正常时电压表的示数小于电源电压；
A、若灯L开路，整个电路断开，电压表和电流表的示数为0，故A不符合题意；
B、若灯L短路，电路中只有电阻R，电路的总电阻变小，根据欧姆定律可知电路中的电流变大，电流表的示数变大，电压表示数为电源电压，电压表示数变大，所以可能是灯L短路，故B符合题意；
C、若电阻R开路，则电流表无示数，电压表串联在电路中，电压表测电源电压，其示数变大，但“一定是电阻R开路”的说法错误，因为还可能是灯L短路引起的，故C不符合题意；
D、若电阻R短路，电压表也被短路，则电压表示数为0，故D不符合题意．
故选B．
5、B
【解析】
A.由图知，压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大，故A正确；
B.由图知，压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数减小，故B错误；
C.由图知，压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大，故C正确；
D.由图知，压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数增大，故D正确。
6、C
【解析】
试题分析：甲图中两橡胶互相排斥是由于带了同种电荷，故A正确；乙较说明通电导线周围存在磁场，故B正确；丙图中没有电源，是发电机的模型，故C错误；有金属外壳的用电器在使用时，外壳应接地，所以应使用三孔插座，故D正确；应选C．
【考点定位】电荷间的相互作用；电和磁；安全用电
7、A
【解析】
天窗前闭后开，在车顶形成一个凸面，加大了车顶空气的流速，使天窗开口处的气压小于车内的气压，则在压力差的作用下车内污浊的空气被自动“抽出”，从而保持车内空气清新，故BCD错误，A正确．
二、填空题（本大题7小题，共21分）
8、并联内
【解析】
路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各电脑之间互不影响，所以各接口之间是并联的；工作时间长了，外壳发烫，是由于电能转化成了热能．
9、0.3 1
【解析】
当将A和B并联后接在电压为1V的电源上时，由图可知：A的电流是0.2A，B的电流是0.1A，A和B并联在电路中，干路电流等于各支路的电流之和，干路电流是0.3A．
由欧姆定律得：，
故答案为0.3；1．
10、 (1)磁场对电流有力的作用 (2)电流的方向发生周期性的改变
【解析】
发光的灯泡中有电流通过，电流处于磁场中，要受到力的作用，会引起灯丝运动；但是家庭中用电器通过的是交流电，也就是电流的方向发生周期性的改变，所以灯丝受到的力的方向不断改变，于是会引起灯丝晃动。
11、10 0.4 60
【解析】
当P在b端时R2=0Ω，此时电压示数和电流示数最大，且均为R1的数据，所以R1的阻值为：R1==10Ω．当滑动变阻器的滑片移到a端时，R2两端电压U2=U总-U1=5V-1V=4V，由图象知，当R1的电压是1V时，电流为0.1A，根据串联电路的电流处处相等，∴I2=I1=0.1A，∴P2=U2I2=4V×0.1A=0.4W，Q1=W1=U1It=1V×0.1A×600s=60J。
12、0.03 串 2990
【解析】
（1）当通过的电流表的电流I大＝3mA＝3×10﹣3A时，电流表两端的最大电压：U大＝I大Rg＝3×10﹣3A×10Ω＝0.03V，即能测量最大电压值是0.03V；
（2）由题知，要串联电阻分担的电压：UR＝U﹣U大＝9V﹣0.03V＝8.97V，∵＝，∴R＝＝＝2990Ω。
13、10 1.2×103
【解析】
根据静止受平衡力的作用（称重法测浮力的原理）可得，浮力为：
；
根据阿基米德原理得物体的体积为：
；
浸没在另一种液体中，静止时弹簧测力计的示数为15N，浮力为：
；
液体的密度为：
。
重点是称重法测量浮力的原理及阿基米德原理的应用，称重法求出浮力后，根据可求排开水的体积，即物体的体积，再根据在另一种液体中时的浮力可求该液体密度的大小。
14、25 轿车 等于
【解析】
从香港口岸到香港口岸的时间t===0.416h≈25min；
以轿车为参照物，远处的隧道口和轿车之间的位置不断发生变化，所以感觉到隧道口迎面而来；
在平直的隧道内，当轿车匀速行驶时，处于平衡状态，轿车受到的支持力和自身重力是平衡力，所以轿车受到的支持力等于自身重力．
三、作图题（共7分）
15、
【解析】
（1）光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
（2）光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角；
（3）过焦点的入射光线，经凸透镜后平行于主光轴射出．
【详解】
根据反射角等于入射角，在法线右侧的水中画出反射光线；光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，由此在法线右侧的空气中画出折射光线；过焦点的入射光线，经凸透镜折射后平行于主光轴射出，如图所示：
涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．
16、
【解析】
先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：
17、
【解析】
光由空气斜射进入液体中时，折射光线向靠近法线方向偏折，根据折射角小于入射角画出入射光线；由光的反射定律的内容，首先过入射点画出法线，法线与界面垂直（虚线），根据反射角等于入射角画出反射光线；如图所示：
四、实验题（本大题共5小题，共20分）
18、 电压 0.75W 不对，因为烧开一壶水，水吸收的热量是一定的，即消耗的电能一定，根据W＝Pt可知，若实际功率变小，则通电时间变长，并不能省电
【解析】
（1）滑片P向右移动时滑动变阻器接入电路的电阻变大，故滑片以左电阻丝连入电路中与灯串联，灯的额定电压为2.5V，电压表选用小量程与灯并联，如下所示：
（2）闭合开关后，将滑动变阻器的滑片向左滑动，连入的电阻变小，使电路中的电流变大；
由U＝IR可知，则加在灯两端的电压变大，即电压表示数逐渐变大，小灯泡亮度逐渐变亮；
再向右移动滑片时，连入的电阻变大，使电路中的电流变小，由U＝IR可知，加在灯两端的电压变小，电压表示数逐渐变小，小灯泡又逐渐变暗；显然灯泡两端电压忽大忽小引起了小灯泡的忽明忽暗现象，故电灯忽明忽暗可能是由于灯泡两端的电压不稳定造成的。
（3）电流表的量程为0～0.6A，分度值为0.02A，由指针位置可知，灯泡的电流为0.3A；
灯泡的额定功率为P＝UI＝2.5V×0.3A＝0.75W。
（4）小田的想法不对。使用电热壶烧开一壶水消耗的电能（或水吸收的热量）是一定的，根据W＝Pt可知，当电热水壶的实际功率变小时，需要的加热时间变大，所以并不能省电。
19、 断开 B 灯泡实际功率太小 8.3Ω 温度升高
【解析】
（1）灯泡额定电压为2.5V，电压表选0～3V量程，灯泡正常发光时的最大电流约为I＝ =≈1.42A，电流表应选0～0.6A量程，把灯泡、电流表串联接入电路，电压表并联在灯泡两端，实物电路图如图所示：
根据实物电路图作出实验电路图，实验电路图如图所示：
（2）为保护电路安全，在连接电路时，开关应断开，滑片应移到B处。
（3）闭合开关，滑动变阻器的阻值全部接入电路，电路电阻很大，电路电流很小，灯泡实际功率很小，可能不足以引起灯泡发光，所以，小灯泡不亮。
（4）由表中实验数据可知，灯泡额定电压2.5V对应的电流为0.3A，灯泡正常发光时的电阻R＝ ≈8.3Ω，由于灯泡电阻受温度影响，随温度升高而增大。
20、小 大 导体横截面积 B或C
【解析】
甲方案中，三根导线串联时，电阻长度最大，电阻最大，电流表示数在这三次示数中最小；乙方案中，三根导线并联时，电阻横截面积最大，电阻最小，电流表示数在这三次示数中最大；
（1）乙方案实验中，分别测量了一根、两根、三根导线并联后的电流，此时导线横截面积改变了，电流随之改变，是为了探究导体电阻与导体横截面积的关系；
（2）若要在该实验器材的基础上探究导体电阻与材料的关系，应该选用与上面导体材料不同，长度和横截面积相同的导体，故B或C均符合题意．
21、连接电路时开关未断开；2.5V～3V4：1
【解析】
（1）按照电路图将电阻接入电路，刚连接完最后一根导线就发现电表有示数，说明连接电路时开关未断开；
（2）由题可知，电流表量程为0-0.6A，故电路中最大电流为0.6A；
由I=可得，电路中的最小电阻：R串小===25Ω，此时定值电阻为R1=5Ω，
由I=可得，此时定值电阻的电压：U1=R1I大=5Ω×0.6A=3V；
设电压表示数为U表，根据串联电路电压的规律，变阻器分得的电压为U滑=U-U表，
根据分压原理可得=，即-1=--------①，
因电源电压、电压表示数不变，故左边为定值，右边也为定值，当取最大的定值电阻R4=20Ω，变阻器连入电路中的电阻最大为R滑=100Ω时，代入①式得：-1=，解得U表=2.5V，
故为了保证四个电阻都能为实验所用，定值电阻两端的控制电压的范围是2.5V～3V；
（3）四次实验中，当电压表调到控制电压U表时（保持不变），根据串联电路电压的规律，变阻器分得的电压为：U滑=U-U表=15V-U表，则变阻器的电压保持不变，即定值电阻的电压（电压表示数）与变阻器的电压之比为定值，
由分压原理可得==定值，当定值电阻分别取5Ω和20Ω时，故对应的变阻器的变阻器连入电路中的电阻之比=，
根据P=UI=，滑动变阻器消耗的最大功率和最小功率之比等于变阻器连入电路中电阻的反比，即===．
22、分子间存在引力 A 煤油 2.5
【解析】
（1）将两个表面光滑的铅块相互紧压后黏在一起说明分子之间存在引力；
（2）①根据题意可知，加热质量相等的煤油和水，吸收的热量相同，升高的温度不同，因此该实验是采用吸收相同的热量比较升高的温度来探究的，故采用了控制变量法；
②分析表中数据可知，对于质量相等的煤油和水：吸收相等热量，升温较快的是煤油；若使两者升高相同的温度，水加热时间较长，煤油加热时间短，说明水吸收的热量较多，煤油吸收的热量较少。
（3）由图3知，电压表的量程为0～3V，分度值为0.1V，示数为2.5V。
五、计算题（本大题共2小题，共13分）
23、（1）0.24W（2）83.3%
【解析】
根据题中“图为“测量滑轮组机械效率”的实验装置，求拉力的功率和滑轮组的机械效率”可知，本题考查功率和机械效率的计算，根据P=Fv和机械效率的公式进行计算．
【详解】
（1）由图可知，承担动滑轮和重物有3股绳子，即n=3，
已知钩码在3s内被提升了0.1m，则物体上升速度，则绳子移动速度，
拉力的功率：．
（2）有用功：．
滑轮组的机械效率：
．
答：（1）拉力的功率为0.24W；（2）滑轮组的机械效率为83.3%；
24、 (1)3.528×104帕斯卡(2)7.056牛顿．
【解析】
(1)由图可知，塞子中心所处的深度：h′＝4.8m−0.3m＝4.5m，煤油对塞子中心的压强：p′＝ρgh′＝0.8×103kg/m3×9.8N/kg×4.5m＝3.528×104Pa，(2)受力面积：S＝2cm2＝2×10−4m2，煤油对塞子的压力：F＝p′S＝3.528×104Pa×2×10−4m2＝7.056N.
点睛：求出塞子所处深度和煤油的密度，利用液体压强公式计算煤油对塞子的压强；知道塞子（小孔）的面积，利用F＝pS计算煤油对塞子的压力．
六、综合能力题（本大题共3小题，共18分）
25、107.85 红外线
【解析】
(1)列车的运行时间为：t＝14:48−14:20＝28min＝h，
列车的运行速度为：
v＝＝107.85km/h，
(2)高速运转车轮的热辐射产生的一种不可见光是红外线．
（1）已知列车发车时间和到站时间，可以得到列车运行时间；已知路程和运行时间，利用v＝,可以得到这次列车的平均速度．（2）红外线的热效应很强，应用红外线的热效应比较强，制成红外线加热器，红外线夜视仪，电视遥控器，热谱仪等等．
26、cm dm3 静止 压强 摩擦 增大 惯性 形状 运动状态 低 大 650 16250 7800 520
【解析】
（1）中学生身高在170cm左右，故填cm；中学生的体重大约为50kg，人体的密度与水的密度非常接近即1.0×103kg/m3；则人体的体积为，与65dm3接近，故填dm3；
（2）相对于小杨背上的书包，小杨的位置没有改变，小杨是静止的；书包的背带做得很宽，即在压力一定时，增大了受力面积，减小了背带对肩膀的压强，使人背包时感觉比较舒服；运动鞋鞋底有花纹，通过增大接触面的粗糙程度来增大摩擦力；
（3）快步跑起来，小杨的速度增大，则动能增大；突然发现有一位老师下楼来，及时“刹车”，由于小杨具有惯性，保持原来的运动状态不变，和老师撞了个满怀；
（4）大风把树吹弯了腰，体现了力改变物体的形状；树叶漫天飞舞，体现了力改变物体的运动状态；
（5）说话像打雷，说明小杨声音的响度大，音调低；女同学小琪的声音尖细清脆，说明小琪声音音调高；
（6）小杨对地面的压力为F＝G＝mg＝65kg×10N/kg＝650N；每只脚与地之间的接触面积大约是200cm2，则两只脚的总面积为2×200cm2=400cm2＝0.04m2；则对水平地面的压强为；跑上12m高的教室克服重力做功为W＝Gh＝650N×12m＝7800J；功率为。
27、大于 mg kv3t
【解析】
（1）若以机翼为参照物，等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，下表面平直，所以空气通过上表面的流速大，通过下表面的流速较小；
（2）该飞机沿水平直线匀速飞行时，飞机受到平衡力的作用，即△F=G，它上、下表面所受到的压力差为△F=G=mg；
（3）已知飞机匀速行驶时所受阻力与速度平方成正比，即f=kv2，当飞机在水平轨道上匀速行驶时，牵引力等于阻力，即F=f=kv2，所以它在这段时间内克服空气阻力所做的功W=Pt=Fvt=fvt=kv2×vt=kv3t．
次数
电压U/V
电流I/A
灯泡亮度
1
1.5
0.2
灯光微弱
2
2.2
0.28
较暗
3
2.5
0.3
正常发光
4
3.0
0.32
很亮
甲方案
乙方案
分别测量了一根、两根、三根导线串联后的电流，并记录下来．
三根导线串联时，电流表示数在这三次示数中最____（填“大”或“小”）．
分别测量了一根、两根、三根导线并联后的电流，并记录下来．
三根导线并联时，电流表示数在这三次示数中最____（填“大”或“小”）．
加热时间/min
0
2
4
6
8
温度/℃
煤油
20
22
24
26
28
水
20
21
22
23
24
