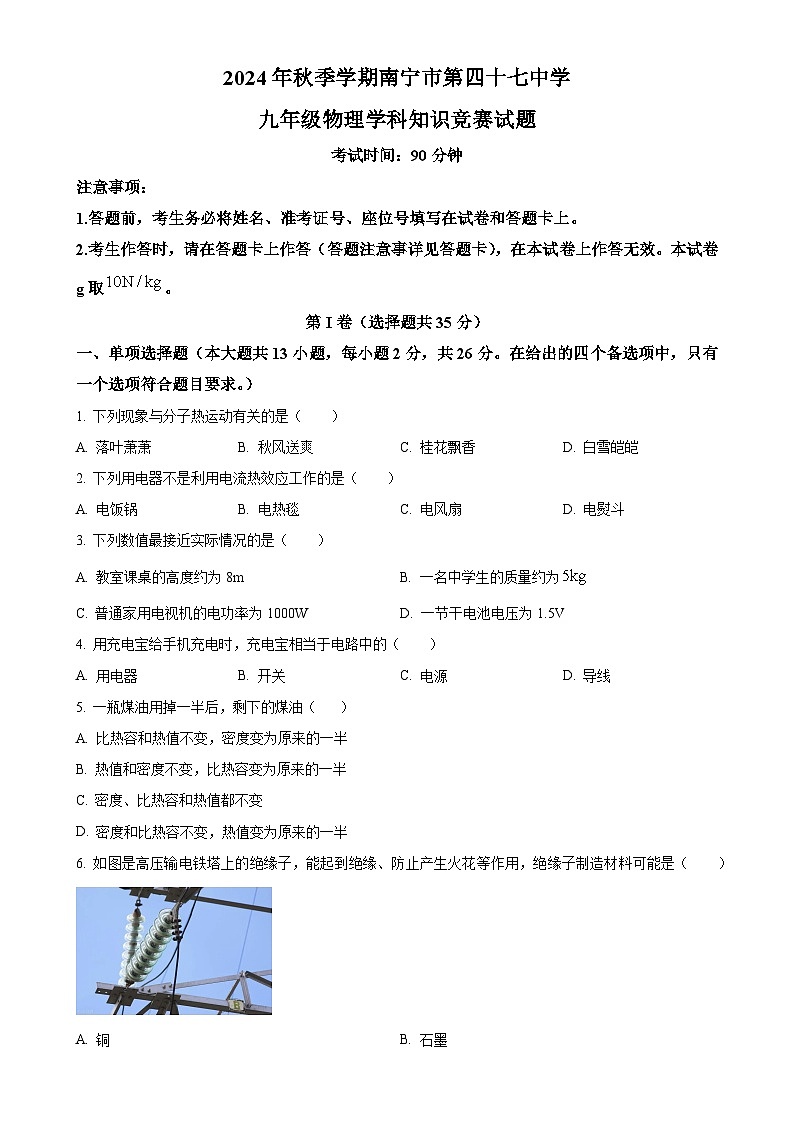

广西壮族自治区南宁市第四十七中学九年级上学期12月月考物理试题（原卷版）-A4

这是一份广西壮族自治区南宁市第四十七中学九年级上学期12月月考物理试题（原卷版）-A4，共10页。试卷主要包含了 下列数值最接近实际情况的是等内容，欢迎下载使用。
考试时间：90分钟
注意事项：
1.答题前，考生务必将姓名、准考证号、座位号填写在试卷和答题卡上。
2.考生作答时，请在答题卡上作答（答题注意事详见答题卡），在本试卷上作答无效。本试卷g取。
第I卷（选择题共35分）
一、单项选择题（本大题共13小题，每小题2分，共26分。在给出的四个备选项中，只有一个选项符合题目要求。）
1. 下列现象与分子热运动有关的是（ ）
A. 落叶萧萧B. 秋风送爽C. 桂花飘香D. 白雪皑皑
2. 下列用电器不是利用电流热效应工作的是（ ）
A. 电饭锅B. 电热毯C. 电风扇D. 电熨斗
3. 下列数值最接近实际情况的是（ ）
A. 教室课桌的高度约为8mB. 一名中学生的质量约为
C. 普通家用电视机的电功率为1000WD. 一节干电池电压为1.5V
4. 用充电宝给手机充电时，充电宝相当于电路中的（ ）
A. 用电器B. 开关C. 电源D. 导线
5. 一瓶煤油用掉一半后，剩下的煤油（ ）
A. 比热容和热值不变，密度变为原来的一半
B. 热值和密度不变，比热容变为原来的一半
C. 密度、比热容和热值都不变
D. 密度和比热容不变，热值变为原来的一半
6. 如图是高压输电铁塔上的绝缘子，能起到绝缘、防止产生火花等作用，绝缘子制造材料可能是（ ）
A. 铜B. 石墨
C. 钢D. 陶瓷

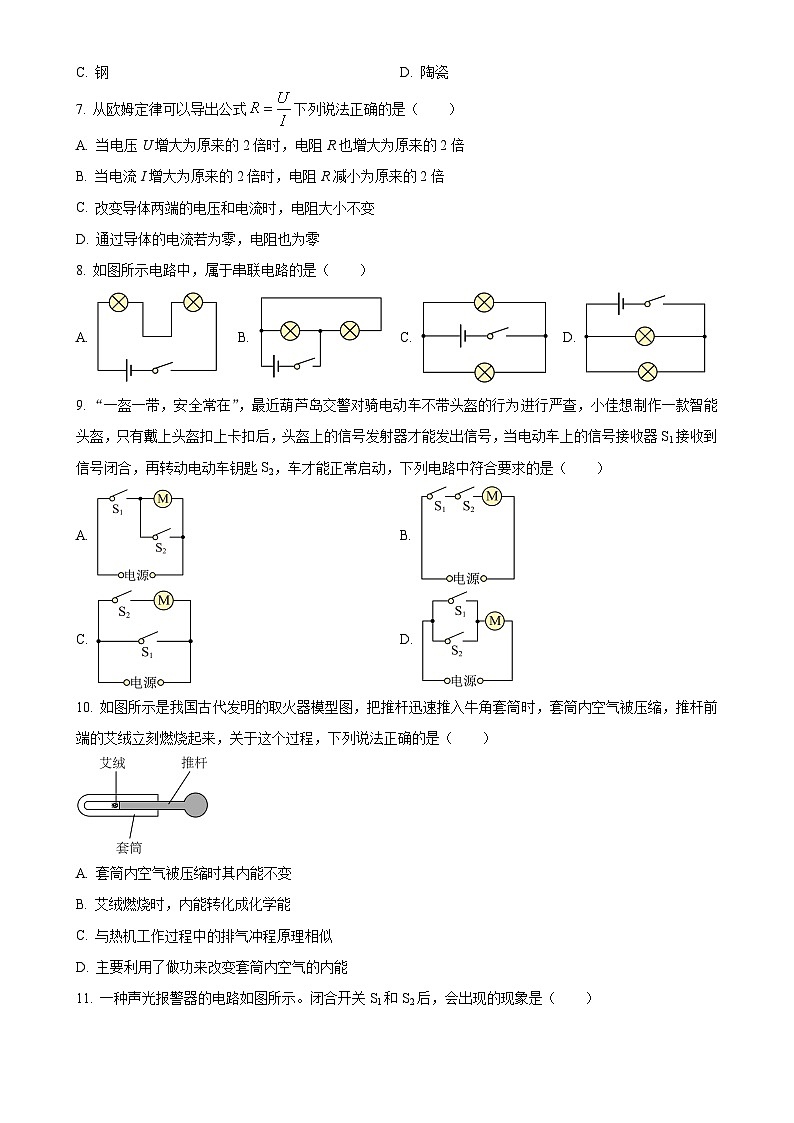

7. 从欧姆定律可以导出公式下列说法正确的是（ ）
A. 当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B. 当电流I增大为原来的2倍时，电阻R减小为原来的2倍
C. 改变导体两端的电压和电流时，电阻大小不变
D. 通过导体的电流若为零，电阻也为零
8. 如图所示电路中，属于串联电路的是（ ）
A. B. C. D.
9. “一盔一带，安全常在”，最近葫芦岛交警对骑电动车不带头盔的行为进行严查，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器S1接收到信号闭合，再转动电动车钥匙S2，车才能正常启动，下列电路中符合要求的是（ ）
A. B.
C. D.
10. 如图所示是我国古代发明的取火器模型图，把推杆迅速推入牛角套筒时，套筒内空气被压缩，推杆前端的艾绒立刻燃烧起来，关于这个过程，下列说法正确的是（ ）
A. 套筒内空气被压缩时其内能不变
B. 艾绒燃烧时，内能转化成化学能
C. 与热机工作过程中的排气冲程原理相似
D. 主要利用了做功来改变套筒内空气的内能

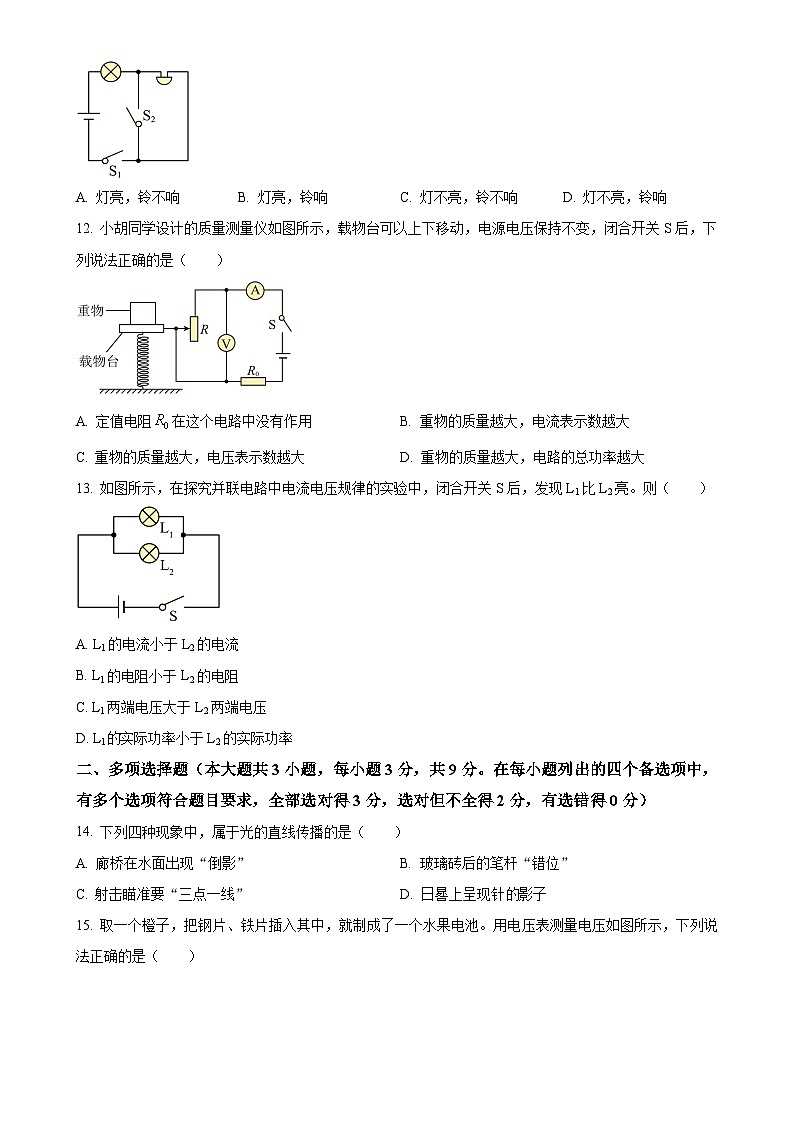

11. 一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A. 灯亮，铃不响B. 灯亮，铃响C. 灯不亮，铃不响D. 灯不亮，铃响
12. 小胡同学设计的质量测量仪如图所示，载物台可以上下移动，电源电压保持不变，闭合开关S后，下列说法正确的是（ ）
A. 定值电阻在这个电路中没有作用B. 重物的质量越大，电流表示数越大
C. 重物的质量越大，电压表示数越大D. 重物的质量越大，电路的总功率越大
13. 如图所示，在探究并联电路中电流电压规律的实验中，闭合开关S后，发现L1比L2亮。则（ ）

A. L1的电流小于L2的电流
B. L1的电阻小于L2的电阻
C. L1两端电压大于L2两端电压
D. L1实际功率小于L2的实际功率
二、多项选择题（本大题共3小题，每小题3分，共9分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分）
14. 下列四种现象中，属于光的直线传播的是（ ）
A. 廊桥在水面出现“倒影”B. 玻璃砖后的笔杆“错位”
C. 射击瞄准要“三点一线”D. 日晷上呈现针影子
15. 取一个橙子，把钢片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（ ）
A. 铁片是水果电池的正极
B. 铜片是水果电池正极
C. 该水果电池的电压是0.6V
D. 水果电池将内能转化为电能
16. 如图甲是小灯泡L和电阻R的I-U图像，反映了电阻的特性。现将小灯泡L和电阻R接入图乙所示的电路中，只闭合时，电流表的示数为0.5A。电源两端电压保持不变，下列说法中正确的是（ ）
A. 通过甲图可知，小灯泡电阻始终保持不变
B. 通过甲图可知，阻值为
C. 只闭合时，小灯泡L两端电压为6V
D. 同时闭合、，电路的总功率为2.8W
三、填空题（本大题共6小题，每空1分，共12分）
17. 汽车行驶过程中是通过汽油机的___________冲程获得动力；其燃料燃烧过程中将化学能转化为___________能。
18. 将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到塑料细丝越来越蓬松，如图所示，这是因为塑料丝通过_______（选填“摩擦起电”或“静电感应”）方式带上了_______（选填“同种”或“异种”）电荷，从而相互排斥。
19. 如图所示，若要使滑动变阻器滑片P向左端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与 _____接线柱接在电路的M、N两端。闭合开关前，滑片P应位于 _____（选填“A”或“B”）端。
20. 某白炽灯标有“220V 110W”，则其正常发光时的电流为___________A。若将其接在110V的电源上，（不考虑灯丝电阻随温度变化）其实际电功率___________110W。（填“大于”或“小于”或“等于”）。
21. 小明家电能表这个月底表盘数字如图所示，读数为___________。若某电饭锅单独接入电路煮饭，让该电能表的转盘转过900转，则电饭锅消耗电能___________。
22. 如图甲所示电路，电源电压为6V，的额定电流为0.15A，的额定电流为0.2A。通过两个灯泡的电流与其两端电压的关系如图乙所示。闭合开关，当滑动变阻器的滑片滑至中点时，一个灯泡正常发光，另一灯泡发光较暗。正常发光的灯是______，滑动变阻器的最大阻值是______Ω。
第II卷（非选择题共65分）
四、作图题（本大题共2小题，每小题2分，共4分。）
23.
（1）如图，请完成图中入射光通过透镜后的光路。
（2）如图所示，在圈内填上电流表或电压表的符号，要求开关闭合后灯泡能正常工作。
五、实验探究题（本大题共4小题，共25分）
24. 小明用如图装置进行以下实验：
（1）如果要探究物质吸热升温的属性，应选择两个图：___________；该实验中通过比较___________（选填“加热时间”或“升高温度”）来比较物质吸收热量的多少；
（2）如果要探究燃料燃烧放热的属性，应选择两个图：___________；
（3）在比较不同燃料热值的时候，不需要控制___________相同；（填字母）
A. 燃料的质量B. 被加热液体的种类C. 被加热液体的质量D. 燃料燃烧的时间
（4）小明认为：若比较不同燃料的热值时，如果被加热液体是水，可以根据实验所测得的质量及温度计算出燃料的热值，但由于加热过程中有部分能量散失，则计算结果与真实值相比___________（选填“相同”，“偏大”或“偏小”）。
25.
（1）如图甲，吹奏陶埙时，声音是通过陶埙内部的______振动产生的。陶埙上有多个孔，按压不同的孔，会改变发出声音的______（选填“音调”、“响度”或“音色”）；
（2）小明同学用调节好的托盘天平称一物体的质量，他在天平的右盘加减砝码过程中发现：当放入质量最小的砝码时，指针偏右；将这个砝码取出，指针偏左。为了测出物体的质量，小明取出质量最小的砝码，移动______，直到天平平衡。天平平衡时，天平右盘中的砝码质量和游码的位置如图乙所示，则该物体的质量为______g；
（3）图丙可探究电流产生的热量与______的关系，通电一段时间后，______（选填“左”或“右”）侧盒子中的电阻产生的热量多。
26. 探究电流与电压、电阻的关系，器材有：电源（恒为4V）、电压表（0~3V）、电流表（0~0.6A）、电阻R（、、）、滑动变阻器（20Ω 2A）、开关、导线若干。
（1）连接电路时开关应______；
（2）探究电流与电压的关系，实验数据如表，其中第3次实验的电压表示数如图乙，为______V。分析数据可得：电阻不变时，电流跟电压成______（选填“正比”或“反比”）。实验中所选的电阻阻值为______；
（3）探究电流与电阻的关系，将电阻接入电路，记录电流表示数为；将电阻更换为，应向______（选填“左”或“右”）移动滑片直至电压表示数为______V，记录电流表示数；再将电阻更换为，发现无法完成实验。从本实验可行性与安全性考虑，定值电阻R两端的电压范围是______V。
27. 小明用如图甲所示电路测量小灯泡的电功率。电源电压恒定不变，小灯泡的额定电压为2.5V。
（1）测量电功率的原理是______；
（2）图甲中有一根导线连接错误，请在这根导线上打“×”，并用笔画线代替导线重新画一根正确连接的导线（连线不要交叉）______；
（3）改正图甲电路后，闭合开关后，移动滑动变阻器滑片，发现电流表有示数，电压表示数始终为0，造成这种现象的原因可能是小灯泡______（选填“短路”或“断路”）；
（4）排除故障后，小明通过实验绘制出小灯泡的I-U图像如图乙所示，则小灯泡额定功率为______W；I-U图像不是直线的原因是______；
（5）小明还想测量小灯泡和滑动变阻器的总电压，他将电压表连接在电池两极上，如图丙所示，实验中他惊奇地发现开关闭合前后电压表的示数不同。通过查阅资料了解到电源内部也有电阻，这个电阻称为电源内阻，现实中的电源可以看成一个理想电源（电压用表示）和内阻r串联而成，如图丁所示。请完成以下相关问题。
①开关闭合前的电压表示数______（选填“大于”“小于”或“等于”）开关闭合后的电压表示数；
②为了测量内阻r的大小，小明又设计了如图戊所示电路。已知，，当闭合开关S、，断开开关时，电压表的示数为4.5V；当闭合开关S、，断开开关时，电压表的示数为4.8V，则______Ω。
六、综合应用题（共24分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，未写出主要演算过程的，不得分。答案必须明确出数值和单位。）
28. 如图所示电路，电阻R1的阻值为10Ω，闭合开关S后，通过R1的电流为0.2A，若电流表示数为0.3A，求：
（1）则通过R2的电流；
（2）电源电压；
（3）电阻R2的阻值。
29. 恒温箱广泛应用于医疗、科研、化工等行业部门，图示为某恒温箱的工作原理图。S为电源开关，通过控制温控开关可实现“保温”“加热”两个挡位间的切换。电源电压，、是电热丝，“加热”时恒温箱的电功率，“保温”时恒温箱的电功率。将恒温箱两气孔封闭，闭合开关S，置于“加热”挡位，箱内温度从20℃升至设定的恒温温度，用时130s，该段时间内的加热效率。恒温箱内空气质量为，箱内空气的比热容。求：
（1）恒温箱处于“保温”挡时，电路中的电流；
（2）电热丝的阻值；
（3）恒温箱的恒温温度。
30. 起重船的工作就是将重物起吊移至指定位置。为了防止起重船吊装重物时发生倾斜，在起重船的船体两侧建造了由许多小舱室组成的水舱。起重船吊起重物后，就通过抽水机将一侧水舱里的水抽向另一侧水舱来保持起重船平衡，示意图如图乙所示。小海设计了一种用力传感器感知抽水量的长方体水舱模型，其底面积为，示意图如图丙所示，其中A是固定的力传感器，能够显示B对它的压力或拉力的大小；B是质量和体积均可忽略的细直杆，B的上端固定在A上，下端固定在物体C上；物体C是质量为、高度为2m的圆柱体。水舱中装有的水，抽水机将水抽出的过程中，力传感器示数F的大小随抽出水的体积V变化的图像如图丁所示，已知水的密度，求：
（1）物体C的重力；
（2）当物体C浸没时受到的浮力；
（3）物体C的底面积；
序号
电压U/V
电流I/A
1
1.0
0.20
2
1.5
0.30
3
0.40
