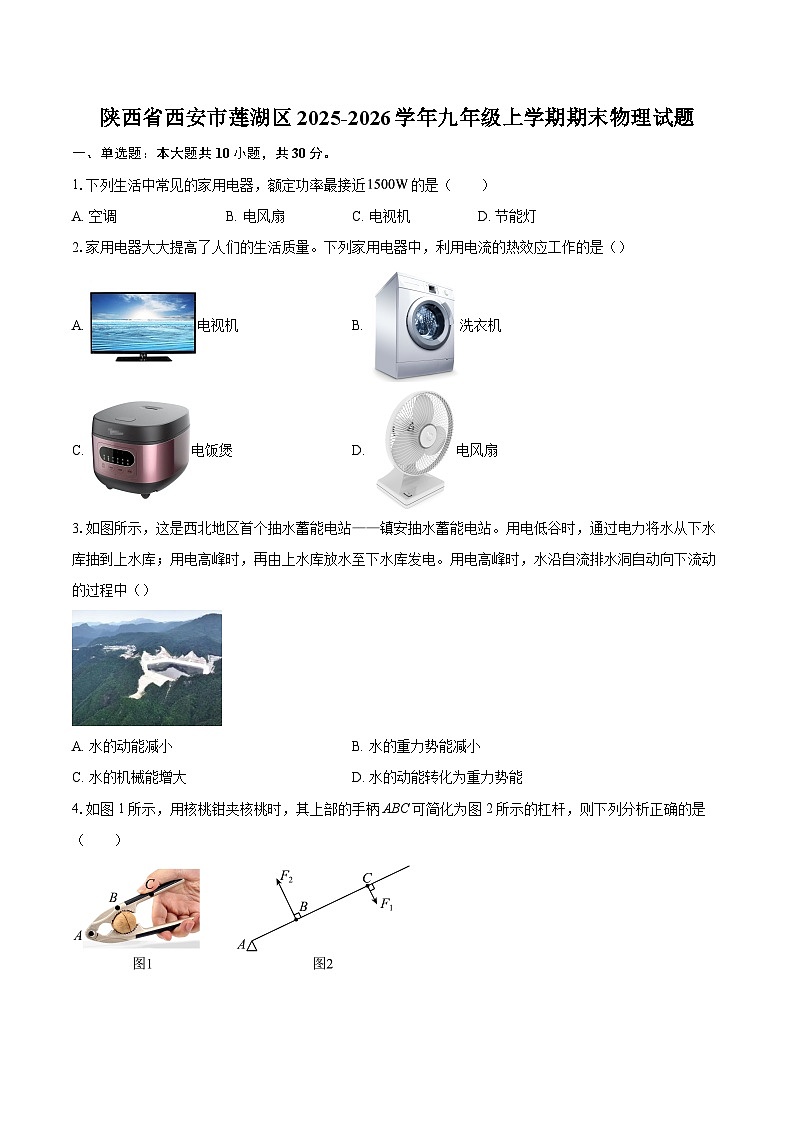

1.下列生活中常见的家用电器，额定功率最接近的是（ ）
A. 空调B. 电风扇C. 电视机D. 节能灯
2.家用电器大大提高了人们的生活质量。下列家用电器中，利用电流的热效应工作的是（）
A. 电视机B. 洗衣机
C. 电饭煲D. 电风扇
3.如图所示，这是西北地区首个抽水蓄能电站——镇安抽水蓄能电站。用电低谷时，通过电力将水从下水库抽到上水库；用电高峰时，再由上水库放水至下水库发电。用电高峰时，水沿自流排水洞自动向下流动的过程中（）
A. 水的动能减小B. 水的重力势能减小
C. 水的机械能增大D. 水的动能转化为重力势能
4.如图1所示，用核桃钳夹核桃时，其上部的手柄ABC可简化为图2所示的杠杆，则下列分析正确的是（ ）

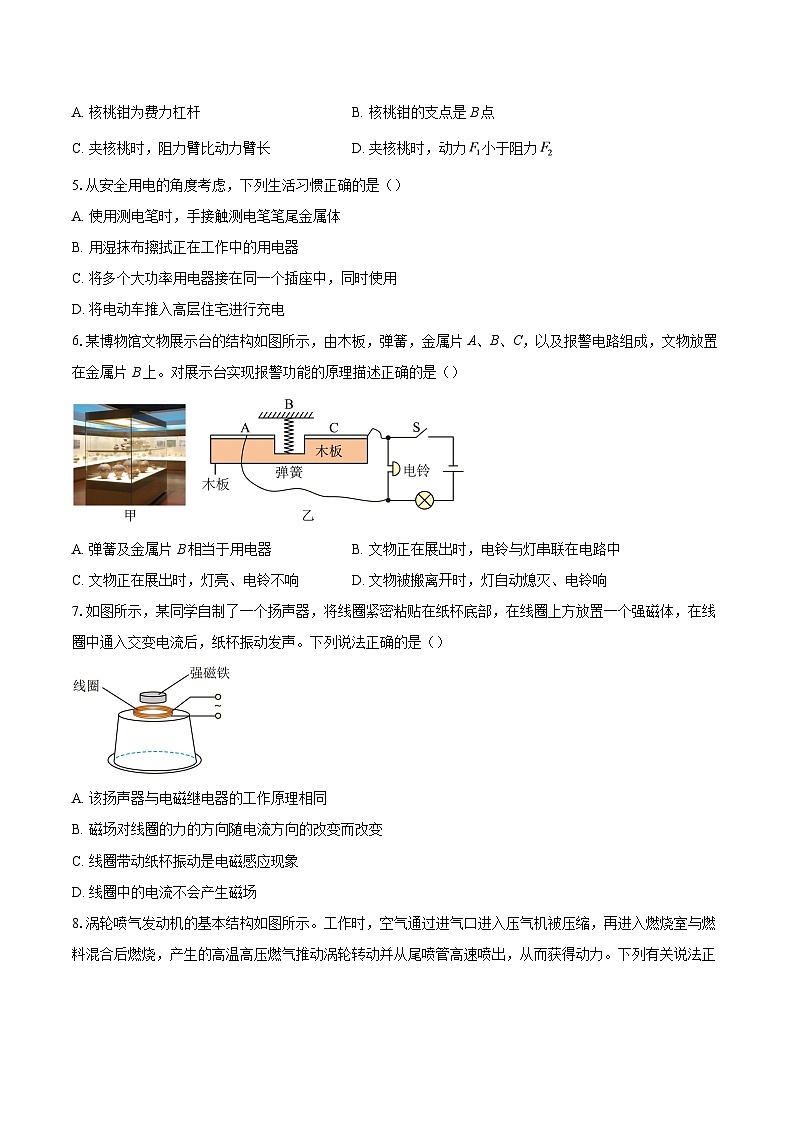

A. 核桃钳为费力杠杆B. 核桃钳的支点是B点
C. 夹核桃时，阻力臂比动力臂长D. 夹核桃时，动力小于阻力
5.从安全用电的角度考虑，下列生活习惯正确的是（）
A. 使用测电笔时，手接触测电笔笔尾金属体
B. 用湿抹布擦拭正在工作中的用电器
C. 将多个大功率用电器接在同一个插座中，同时使用
D. 将电动车推入高层住宅进行充电
6.某博物馆文物展示台的结构如图所示，由木板，弹簧，金属片A、B、C，以及报警电路组成，文物放置在金属片B上。对展示台实现报警功能的原理描述正确的是（）
A. 弹簧及金属片B相当于用电器B. 文物正在展出时，电铃与灯串联在电路中
C. 文物正在展出时，灯亮、电铃不响D. 文物被搬离开时，灯自动熄灭、电铃响
7.如图所示，某同学自制了一个扬声器，将线圈紧密粘贴在纸杯底部，在线圈上方放置一个强磁体，在线圈中通入交变电流后，纸杯振动发声。下列说法正确的是（）
A. 该扬声器与电磁继电器的工作原理相同
B. 磁场对线圈的力的方向随电流方向的改变而改变
C. 线圈带动纸杯振动是电磁感应现象
D. 线圈中的电流不会产生磁场

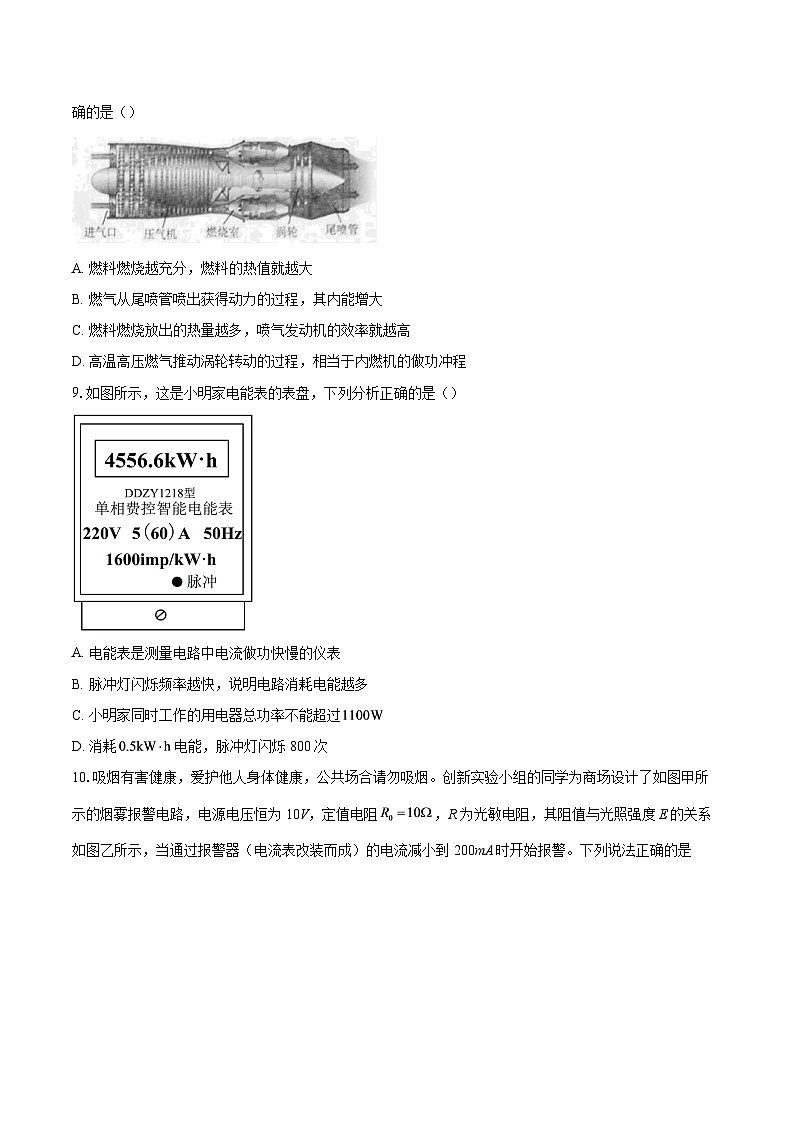

8.涡轮喷气发动机的基本结构如图所示。工作时，空气通过进气口进入压气机被压缩，再进入燃烧室与燃料混合后燃烧，产生的高温高压燃气推动涡轮转动并从尾喷管高速喷出，从而获得动力。下列有关说法正确的是（）
A. 燃料燃烧越充分，燃料的热值就越大
B. 燃气从尾喷管喷出获得动力的过程，其内能增大
C. 燃料燃烧放出的热量越多，喷气发动机的效率就越高
D. 高温高压燃气推动涡轮转动的过程，相当于内燃机的做功冲程
9.如图所示，这是小明家电能表的表盘，下列分析正确的是（）
A. 电能表是测量电路中电流做功快慢的仪表
B. 脉冲灯闪烁频率越快，说明电路消耗电能越多
C. 小明家同时工作的用电器总功率不能超过
D. 消耗电能，脉冲灯闪烁800次
10.吸烟有害健康，爱护他人身体健康，公共场合请勿吸烟。创新实验小组的同学为商场设计了如图甲所示的烟雾报警电路，电源电压恒为10V，定值电阻，R为光敏电阻，其阻值与光照强度E的关系如图乙所示，当通过报警器（电流表改装而成）的电流减小到200mA时开始报警。下列说法正确的是（ ）
A. 敏电阻R的阻值随烟雾浓度的增加而减小
B. 烟雾浓度减小时，电压表的示数增大
C. 报警器开始报警时，光敏电阻R消耗的电功率为1.6W
D. 当光照强度为30cd时，整个电路在1min消耗的电能为300J
二、填空题：本大题共5小题，共16分。
11.如图是汽车仪表盘上司机是否系安全带的指示灯，未系安全带时，指示灯发光，指示灯所在电路处于 （选填“断路”“通路”或“短路”）状态。制作指示灯（发光二极管）的材料是 （选填“半导体”或“超导体”）。冬天打开汽车的暖风空调，车内的乘客感觉很温暖，这是通过 的方式增大了人体的内能。
12.图1是银行卡信息读卡器，将银行卡的磁条在读卡器的刷卡槽内快速刷过时，相当于磁体穿过闭合金属线圈，即金属线圈切割 ，产生了 ，经读卡器处理，就能识别卡片信息。图2是“风能一太阳能”路灯示意图，图中和银行卡读卡器原理相同的是 （选填“风力发电机”“太阳能电池”或“蓄电池”）。
13.如图是小明设计的短跑比赛“抢跑判断器”。运动员蹲在起跑器上后，压敏电阻的阻值变大，工作人员闭合开关、，电磁铁的上端为 （选填“N”或“S”）极。当运动员抢跑后，所受压力变小，电阻变小，电磁铁磁性 ，抢跑指示灯 （选填“”或“”）亮，即判定运动员抢跑。
14.如图所示，为方便残疾人上、下台阶，一些公共场所设计了专用通道斜面。和直接上台阶相比，沿通道上台阶可以 （选填“省力”或“省功”）。若内将总重为的人和轮椅沿长的斜面推上高的平台，沿斜面所用的推力为，则推力所做的功为 J，人和轮椅克服所受重力做功的功率为 W。
15.小灯泡L和定值电阻R的图像如图所示。由图可知，定值电阻R的阻值为 。如果将小灯泡 L接在电源电压为的电源两端，小灯泡 L内消耗的电能为 J。如果将小灯泡L和定值电阻R串联接在电压为的电源两端，通过小灯泡 L的电流为 A，电路消耗的总功率为 W。
三、作图题：本大题共1小题，共4分。
16.(1)如图1，请用笔画线代替导线，将电灯和开关正确接入家庭电路。
(2)如图2，请根据通电螺线管的磁极，在图中标出磁感线方向和电源右端的极性。
四、实验探究题：本大题共4小题，共27分。
17.请完成下列填空。
(1)如图1，电阻箱的示数为 。
(2)如图2，在探究“并联电路的电流特点”的实验中，两个小灯泡的规格应该是 （选填“相同”或“不相同”）的。正确实验后，分析多组数据，得出并联电路中干路电流和各支路电流的关系： （用图中字母表示）。
(3)如图3，该装置用来探究“电流通过导体产生的热量与 的关系”。通电一段时间后， （选填“左”或“右”）侧U形管中液面高度差较大。
(4)利用图4所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。保持磁铁不动，闭合开关，导体棒沿 （选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。
18.某实验小组用如图1所示的装置比较水和煤油的吸热本领。
(1)本实验应选用两个 （选填“相同”或“不同”）规格的电加热器来加热水和煤油。加热前，一个烧杯中加入的水，另一个相同的烧杯中倒入 （选填“质量”或“体积”）相等的煤油。
(2)实验中通过 反映水和煤油吸收热量的多少，这种实验方法是 。
(3)分析图像可知：升高相同温度时， 吸收的热量更少， 的吸热本领更强。（均选填“水”或“煤油”）
19.现有下列器材：学生电源，电流表（，）、电压表（，）、定值电阻（、、各一个）、开关、滑动变阻器和若干导线，利用这些器材探究电流与电阻的关系。
(1)请根据图1所示的电路图，用笔画线代替导线，将图2所示的实物连接成完整电路。（要求连线不得交叉）
(2)连接电路时，开关应该 （选填“断开”或“闭合”）。
(3)连接好电路，试触时发现电流表的指针几乎不动，而电压表的示数较大，产生该现象的原因可能是定值电阻 。
(4)修正错误后继续实验，当用的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着换的电阻接入电路，闭合开关，向 （选填“A”或“B”）端移动滑片，使电压表示数为 V，读出电流表的示数。
(5)为顺利完成整个实验，应该选取的滑动变阻器的规格为 （填选项）。
A． B． C．
(6)实验后得到如图3所示的电流I随电阻R变化的图像。由图像可知：当导体两端电压一定时，通过导体的电流与导体的电阻成 （选填“正比”或“反比”）。
20.小明用如图1所示的装置测量未知电阻的阻值。
(1)该实验的实验原理是 。
(2)开关S闭合前，应把图1中滑动变阻器滑片P置于最 （选填“左”或“右”）端。
(3)电路正确连接后，闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表的示数如图2所示，为 V，电流表的示数如图3所示，为 A，则电阻的阻值为 。
(4)小明将电路中的电阻换成额定电压为的小灯泡，测量小灯泡在不同电压下的电阻，测量的数据如下表，小灯泡正常工作时的功率为 W。
(5)观察实验现象，小明发现小灯泡的亮度是变化的，其亮度是由 （选填“电压”“电流”或“实际电功率”）决定的。经过对表中的数据进行分析，小明发现通过小灯泡的电流与其两端的电压并不成正比，其原因是 。
五、计算题：本大题共3小题，共23分。
21.工人师傅利用如图所示的装置将重为的物体向上匀速提升。此过程工人师傅的拉力恒为。
(1)工人师傅做的有用功是多少？
(2)工人师傅做的功是多少？
(3)该装置的机械效率是多少？
22.随着汽车工业的成熟发展和居民消费能力的提升，汽车的普及度持续提高。一辆汽车以的速度在高速公路上匀速直线行驶，消耗汽油。已知该汽车的热效率为30％，汽油的热值取。
(1)的汽油完全燃烧放出的热量是多少？
(2)该过程中汽车做的有用功是多少？
(3)该汽车受到的牵引力是多少？
(4)该汽车做功的功率是多少？
23.如图1所示，这是小明家的电热水壶，其电路原理图如图2所示，发热电阻、的阻值不变。若在用电高峰期使用该电热水壶加热挡，将的茶水从40℃恰好加热到100℃，用时。已知该电热水壶加热挡的额定功率为，保温挡的额定功率为，茶水的比热容。
(1)该过程中，茶水吸收的热量是多少？
(2)发热电阻的阻值是多少？
(3)若该电热水壶的加热效率为80％，则该电热水壶的实际工作电压是多少？
1.【答案】A
2.【答案】C
3.【答案】B
4.【答案】D
5.【答案】A
6.【答案】C
7.【答案】B
8.【答案】D
9.【答案】D
10.【答案】C
11.【答案】通路
半导体
热传递

12.【答案】磁感线
感应电流
风力发电机

13.【答案】N
增强

14.【答案】省力
1200
90

15.【答案】
0.2
2

16.【答案】(1)
(2)​​​​​​​

17.【答案】2025
不相同
​​​​​​​
电阻大小
右
左右

18.【答案】相同
质量
加热时间
转换法
煤油
水

19.【答案】​​​​​​​
断开
断路
A
2
A
反比

20.【答案】​​​​​​​
左
2.5
0.5
5
0.75
实际电功率
灯丝的电阻随温度的升高而增大

21.【答案】【详解】（1）有用功
（2）由图可知，该装置是一个动滑轮，承担物重的绳子段数
绳子自由端移动的距离
总功
（3）该装置的机械效率 ​​​​​​​

22.【答案】【详解】（1）根据燃料燃烧释放热量计算公式，可计算2kg的汽油完全燃烧放出的热量为
（2）根据热机效率的定义
可计算汽车做的有用功为
（3）根据功的计算公式
可计算汽车受到的牵引力为
（4）根据功率的计算公式
可计算汽车做功的功率为 ​​​​​​​

23.【答案】【详解】（1）根据热量计算公式，茶水吸收的热量为
（2）由图2电路图可知，当开关 、 都闭合时，电阻 被短路，电路中只有电阻 工作，此时电路总电阻最小，电功率最大，电热水壶处于加热挡；当开关 闭合、 断开时，电阻 和电阻 串联，此时电路总电阻最大，电功率最小，电热水壶处于保温挡。根据加热挡的额定功率，电阻 的阻值为
根据保温挡的额定功率，串联电路的总电阻为
根据串联电路的电阻规律，电阻 的阻值为
（3）根据加热效率，电热水壶消耗的电能为
电热水壶的实际加热功率为
因为电阻 的阻值不随电压变化，所以根据功率公式可得实际工作电压为 ​​​​​​​
电压
0.9
1.3
1.7
2.1
2.5
2.9
电流
0.18
0.22
0.26
0.28
0.30
0.32
