陕西省西安市新城区2025-2026学年九年级上学期1月期末物理试题-自定义类型

这是一份陕西省西安市新城区2025-2026学年九年级上学期1月期末物理试题-自定义类型，共14页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.教室里照明电灯的额定电压为（）
A. 1.5VB. 3.7VC. 220VD. 380V
2.一种创新的“防盗玻璃”采用了多层结构设计，其内部嵌入了极其细微的金属线。一旦玻璃遭到破坏，便会生成电信号，从而激活警报系统。这种设计运用了金属的物理特性中的（）
A. 延展性B. 导电性C. 弹性D. 导热性
3.2025年12月22日，陕西省少先队首届“星火足球联赛”在西安奥体中心开幕。如图所示是比赛时的场景，比赛中足球在哪种情形中运动员没有对其做功（ ）
A. 被脚传出B. 被手扑停C. 被头顶飞D. 飞撞球网
4.AI分拣机器人被广泛应用于物流仓库，它可以精准抓取包裹并搬运。如图所示的AI分拣机器人，在工作时匀速竖直向上提起包裹，并水平匀速移动包裹至指定位置。下列说法错误的是（ ）
A. 包裹匀速上升时，其动能转化为重力势能
B. 包裹匀速上升时，其动能不变，重力势能变大
C. 包裹匀速上升时，其动能不变，机械能变大
D. 包裹水平匀速移动时，其动能和重力势能均不变

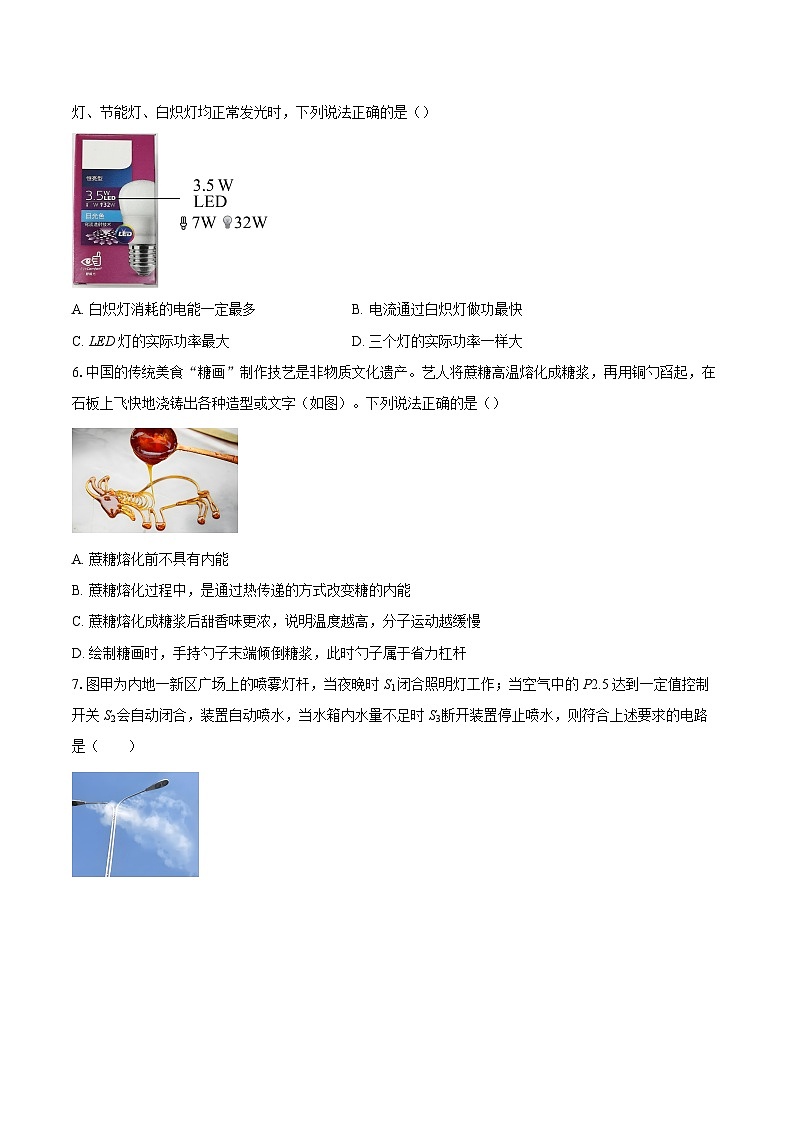

5.如图所示是某品牌的普通照明用LED灯的外包装盒，盒子上的三个数据指的是：LED灯的额定功率为3.5W，当它正常发光时和7W的节能灯或32W的白炽灯正常发光的亮度一样。若包装盒上所标注的LED灯、节能灯、白炽灯均正常发光时，下列说法正确的是（）
A. 白炽灯消耗的电能一定最多B. 电流通过白炽灯做功最快
C. LED灯的实际功率最大D. 三个灯的实际功率一样大
6.中国的传统美食“糖画”制作技艺是非物质文化遗产。艺人将蔗糖高温熔化成糖浆，再用铜勺舀起，在石板上飞快地浇铸出各种造型或文字（如图）。下列说法正确的是（）
A. 蔗糖熔化前不具有内能
B. 蔗糖熔化过程中，是通过热传递的方式改变糖的内能
C. 蔗糖熔化成糖浆后甜香味更浓，说明温度越高，分子运动越缓慢
D. 绘制糖画时，手持勺子末端倾倒糖浆，此时勺子属于省力杠杆

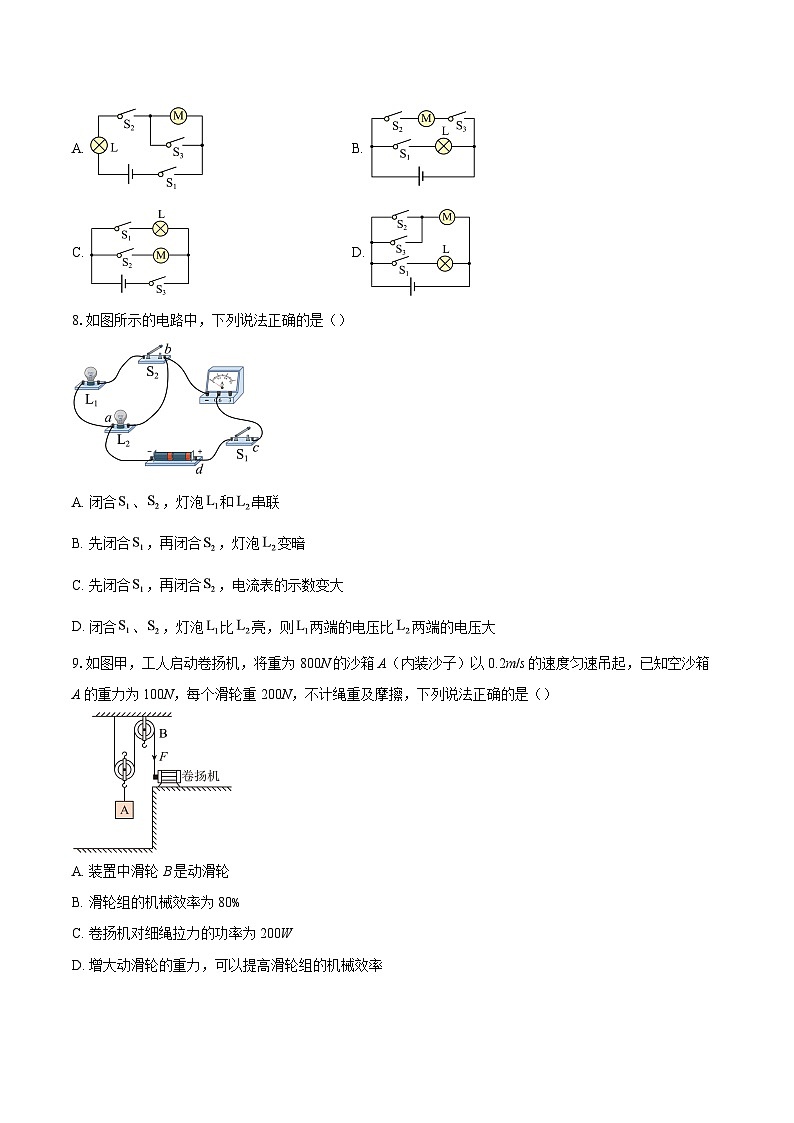

7.图甲为内地一新区广场上的喷雾灯杆，当夜晚时S1闭合照明灯工作；当空气中的P2.5达到一定值控制开关S2会自动闭合，装置自动喷水，当水箱内水量不足时S3断开装置停止喷水，则符合上述要求的电路是（ ）
A. B.
C. D.
8.如图所示的电路中，下列说法正确的是（）
A. 闭合、，灯泡和串联
B. 先闭合，再闭合，灯泡变暗
C. 先闭合，再闭合，电流表的示数变大
D. 闭合、，灯泡比亮，则两端的电压比两端的电压大
9.如图甲，工人启动卷扬机，将重为800N的沙箱A（内装沙子）以0.2m/s的速度匀速吊起，已知空沙箱A的重力为100N，每个滑轮重200N，不计绳重及摩擦，下列说法正确的是（）
A. 装置中滑轮B是动滑轮
B. 滑轮组的机械效率为80%
C. 卷扬机对细绳拉力的功率为200W
D. 增大动滑轮的重力，可以提高滑轮组的机械效率
10.小麦是我国最重要的粮食作物之一，小麦收获后，入库前应将含水量降低至12%以下。如图甲是小东设计的监测含水量变化的电路图，电源电压恒为4.5V，R0是滑动变阻器，湿敏电阻R的阻值随含水量的变化关系如图乙所示，报警仪由测量范围为0～3V的电压表改装而成。闭合开关S，将滑片调至某一位置固定，当含水量达到12%时，报警仪指针指在表盘中央。下列说法正确的是（ ）
A. 含水量增加时，报警仪的示数变小
B. 此时滑动变阻器接入电路的阻值为15
C. 当电路中的电流为0.1A时，报警仪的指针指在安全区
D. 将滑片向右移动，报警仪的安全区范围会变大
二、填空题：本大题共5小题，共15分。
11.如图所示，电暖气内部的传热介质是比热容较小的液体，这是为了通电后让液体的升温速度较 （选填“快”或“慢”）。若将该电暖气单独接入家庭电路工作一段时间，家中标有“1200imp/（kW·h）”的电能表指示灯闪烁120次，则此过程中消耗的电能为 kW·h。
12.如图为太阳能交通指示灯，主要结构有太阳能电池板、蓄电池、LED指示灯。白天，太阳能电池板接收太阳能为电路中的蓄电池充电，此时蓄电池相当于电路中的 。若指示板上某一个LED灯珠熄灭后其余LED灯珠仍可正常工作，则指示板上的LED灯珠之间的连接方式是 。LED灯的发光部分主要由 （选填“半导体”或“超导”）材料制成。
13.为了缓解用眼疲劳，降低近视率，科技小组设计了一款“电加热眼罩”，其内部简化电路如图所示，电源电压恒定不变，通过旋转电位器的旋钮触片P可调节眼罩的温度。温度显示仪是由 （选填“电流表”或“电压表”）改装而成的，电位器是通过改变接入电路中电阻丝的 来改变电阻大小的。为了提高眼罩的加热温度，应 （选填“顺时针”或“逆时针”）旋转旋钮触片P。
14.青少年在思考问题时，心脏推动血液流动的功率约为1.5W，则你在考试的80min内，心脏做功约为 J。很多公共场所设计了如图所示的专用通道，若将重400N的小车沿8m长的斜面推至3m高的入口处，沿斜面所用的推力为200N，则在此过程中做的有用功为 J。使用斜面 （选填“能”或“不能”）省功。
15.如图甲所示电路，电源电压恒为3V，小灯泡L标有“2.5V”的字样，滑动变阻器R标有“101 A ”的字样，L的I－U图线如图乙所示，则小灯泡L的额定功率为 ​​​​​​​W，灯丝电阻随温度的升高而 （选填“增大”“不变”或“减小”）；为确保电路安全，滑动变阻器R的变化范围为 。
三、作图题：本大题共1小题，共10分。
16.按要求完成下列作图；
(1)请根据如图1所示的实物电路，在虚线框内画出对应的电路图。
(2)如图2甲是一款修理路灯的升降机，其支撑臂相当于一个杠杆，其简化图如图2乙所示。请在图2乙中画出动力F1的力臂L1及作用在B点的阻力F2的示意图。
四、实验探究题：本大题共3小题，共15分。
17.小新在探究“串联电路的电压关系”实验中，电路如图甲所示。
(1)连接实物电路时，开关应处于 状态。
(2)第一次测量小灯泡L1两端的电压时，电压表的示数如图乙所示，为 V。
(3)接着测量小灯泡L2两端的电压，为节约时间，小新准备把电压表接在A接线柱的导线改接到B接线柱上，让电压表跟L2并联。这种做法 （选填“可行”或“不可行”）。
(4)小新正确实验，将多次实验数据记录在表格中。分析表中数据可知，串联电路两端的总电压等于各用电器两端电压 。
18.在“探究杠杆平衡条件”的实验中：
(1)实验前，杠杆静止在如图甲所示的位置，此时杠杆处于 （选填“平衡”或“非平衡”）状态。将杠杆左边的平衡螺母调至最左端，发现杠杆右侧还略向下倾斜，此时应将右边的平衡螺母向 （选填“左”或“右”）端调节，使杠杆在水平位置平衡。
(2)调好后，小新按图乙进行实验，小明按图丙进行实验，你认为按图 进行实验更好，理由是便于测量 。
(3)实验记录的数据如表所示，分析实验数据，可以得出杠杆的平衡条件： （用表格中的物理量符号表示）。
(4)在实验中，多次改变力和力臂的大小主要是为了 （填字母）
A．减小摩擦
B．使每组数据更准确
C．多次测量取平均值减小误差
D．获取多组实验数据归纳出物理规律
(5)小新同学提出，若支点不在杠杆的中点，杠杆的平衡条件是否仍然成立？于是小新利用图丁所示的装置进行探究，发现杠杆平衡条件不成立，其原因是 。
19.小新在“探究电流与电压关系”的实验中，连接的电路如图甲所示，电源电压保持3V不变。
(1)检查图甲，发现有一根导线接错，请在这根导线上打“×”，并画出正确接法，且导线不交叉。
(2)闭合开关前，应将滑动变阻器的滑片移到最 （选填“左”或“右”）端。
(3)检查无误后闭合开关，发现电流表无示数，电压表示数接近3V，移动滑动变阻器的滑片，两电表示数均无变化，则电路故障可能是 。
(4)排除故障后，闭合开关，移动滑片，记录数据如下表所示，其中第3次实验时电流表的示数如图乙所示，读数为 A。分析实验数据可得出结论： 。
(5)小新发现小明同学画出的图像（如图丙所示）所反映出的规律与自己的不同，请你分析小明实验中可能存在的问题是 。
(6)完成实验后，小新设计了如图丁所示的电路测量未知电阻Rx的阻值，实验步骤如下：（定值电阻的阻值为R0，电源电压恒定不变）
①闭合开关S、S1，此时电流表的示数为I；
②只闭合开关S，此时电流表的示数为I1；
③未知电阻Rx的表达式为Rx＝ （用R0、I、I1表示）。
五、计算题：本大题共1小题，共10分。
20.2025“七星山·骆驼杯”国际极限荒野求生挑战赛，以“探险不冒险”为核心，集结全球荒野勇者，展开原始生存试炼。选手进行钻木取火的过程中，使用的钻杆可视为杠杆，若钻杆的动力臂是阻力臂的5倍，施加的动力为20N。已知木材的比热容为，燃点为300℃，初始温度为20℃，假设用于升温的有效燃烧木材质量为50g。求：
(1)选手使用钻杆钻动时，木材对钻头的阻力是多少？
(2)有效燃烧木材达到燃点需要吸收的热量是多少？
六、综合题：本大题共3小题，共20分。
21.请完成下列填空。
(1)如图甲所示，在“探究物体动能与哪些因素有关”的实验中，通过观察 来判断物体动能的大小；
(2)如图乙所示，两试管中A、B液体的质量与初温均相同，加热一段时间后，温度计显示A液体温度较低，则 液体的吸热能力较强；
(3)如图丙所示，是探究电流通过导体产生的热量与 关系的实验装置。通电一段时间后， （选填“左侧”或“右侧”）容器内电阻丝产生的热量较多。
22.如图为转子发动机，其采用三角转子代替传统活塞，当转子转动时，吸气，压缩、做功和排气四个冲程在其周围的空间里同时进行。一般活塞式发动机飞轮每转两圈做功一次，而转子发动机转子每转一圈就做功三次，所以搭载转子发动机的汽车动力更强劲，但由于转子转速过快，燃料燃烧不充分，故油耗偏高，污染偏重。现有一辆搭载了转子发动机的汽车10min匀速行驶了20km，消耗燃油8kg，该发动机转子的转速为5000r/min，每次做功500J。求：（燃油的热值取5×107J/kg）
(1)将内能转化为机械能的是四个冲程中的 冲程，燃油燃烧不充分时，其热值 （选填“变大”“不变”或“变小”）。
(2)8kg燃油完全燃烧放出的热量是多少？
(3)汽车行驶时，转子发动机的效率是多少？ 若发动机输出的能量全部用来驱动汽车行驶，则此过程汽车受到的牵引力是多少？
23.某品牌电火锅的内部简化电路如图甲所示，额定电压为220V，加热装置由电热丝R1和R2组成（R1、R2的阻值不变），通过控制开关S1和S2可实现高、中、低温三挡的调节，电火锅在工作时先进入高温挡，使锅内火锅汤料的温度快速上升，然后转入中温挡缓慢给锅内火锅汤料加热，当火锅汤料温度升高到一定程度再转入低温挡进行保温。某次电火锅正常工作时的P－t图像如图乙所示。求：
(1)当开关S1闭合，S2接b时，该电火锅处于 （选填“高温”“中温”或“低温”）挡，此时电路中的电流是多少 ？
(2)电热丝R2的阻值是多少？
(3)电火锅在0～30min共消耗的电能为多少J？
(4)小明分析图甲电路，发现该电路设计存在安全隐患，请说明： 。小明利用原有电路元件，在不改变三挡位工作功率的情况下重新设计电路，消除了安全隐患。如图丙所示，请将电热丝R1和R2填在合适的虚线框中 。
1.【答案】C
2.【答案】B
3.【答案】D
4.【答案】A
5.【答案】B
6.【答案】B
7.【答案】B
8.【答案】C
9.【答案】C
10.【答案】D
11.【答案】快
0.1

12.【答案】用电器
并联
半导体

13.【答案】电压表
长度
顺时针

14.【答案】7200
1200
不能

15.【答案】0.625
增大

16.【答案】(1)​​​​​​​
(2)​​​​​​​

17.【答案】断开
1.7
不可行
之和

18.【答案】平衡
左
丙
力臂大小
​​​​​​​
D
杠杆自重对实验造成影响

19.【答案】​​​​​​​
左
定值电阻R断路
0.12
导体电阻一定时，通过导体的电流与导体两端的电压成正比
电压表并联在了滑动变阻器两端
​​​​​​​

20.【答案】（1）已知动力为 ，动力臂和阻力臂的关系为 ，根据杠杆平衡条件 可知，木材对钻头的阻力
（2）有效燃烧木材达到燃点需要吸收的热量为 ​​​​​​​

21.【答案】木块被撞击后移动的距离
A
电流大小
左侧

22.【答案】做功
不变
​​​​​​​
​​​​​​​
​​​​​​​

23.【答案】高温
4A
​​​​​​​
​​​​​​​
当开关S1闭合，S2接a时，会造成电源短路
​​​​​​​
实验次数
L1两端电压U1/V
L2两端电压U2/V
L1和L2两端总电压U/V
1
1.3
3.0
2
1.4
1.6
3.0
3
1.2
1.8
3.0
实验次数
阻力F1/N
阻力臂l1/cm
动力F2/N
动力臂l2/cm
1
1.5
20
1.2
25
2
1.0
15
1.5
10
3
0.5
10
1.0
5
次数
1
2
3
4
5
电压U/V
0.8
1.0
1.2
1.4
1.6
电流I/A
0.08
0.10
0.14
0.16
