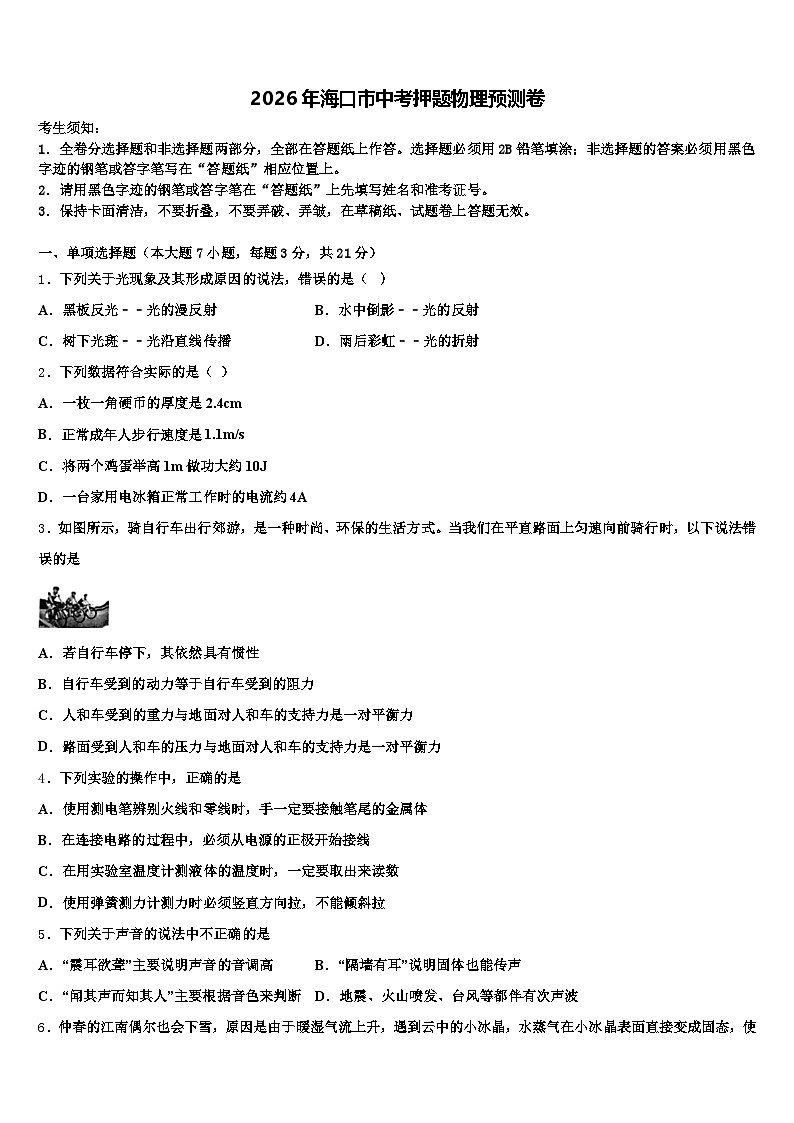

2026年海口市中考押题物理预测卷（含答案解析）

这是一份2026年海口市中考押题物理预测卷（含答案解析），共18页。试卷主要包含了下列实验的操作中，正确的是，下列关于声音的说法中不正确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列关于光现象及其形成原因的说法，错误的是（ ）
A．黑板反光﹣﹣光的漫反射B．水中倒影﹣﹣光的反射
C．树下光斑﹣﹣光沿直线传播D．雨后彩虹﹣﹣光的折射
2．下列数据符合实际的是（ ）
A．一枚一角硬币的厚度是2.4cm
B．正常成年人步行速度是1.1m/s
C．将两个鸡蛋举高1m做功大约10J
D．一台家用电冰箱正常工作时的电流约4A
3．如图所示，骑自行车出行郊游，是一种时尚、环保的生活方式。当我们在平直路面上匀速向前骑行时，以下说法错误的是
A．若自行车停下，其依然具有惯性
B．自行车受到的动力等于自行车受到的阻力
C．人和车受到的重力与地面对人和车的支持力是一对平衡力
D．路面受到人和车的压力与地面对人和车的支持力是一对平衡力
4．下列实验的操作中，正确的是
A．使用测电笔辨别火线和零线时，手一定要接触笔尾的金属体
B．在连接电路的过程中，必须从电源的正极开始接线
C．在用实验室温度计测液体的温度时，一定要取出来读数
D．使用弹簧测力计测力时必须竖直方向拉，不能倾斜拉
5．下列关于声音的说法中不正确的是
A．“震耳欲聋”主要说明声音的音调高B．“隔墙有耳”说明固体也能传声
C．“闻其声而知其人”主要根据音色来判断D．地震、火山喷发、台风等都伴有次声波

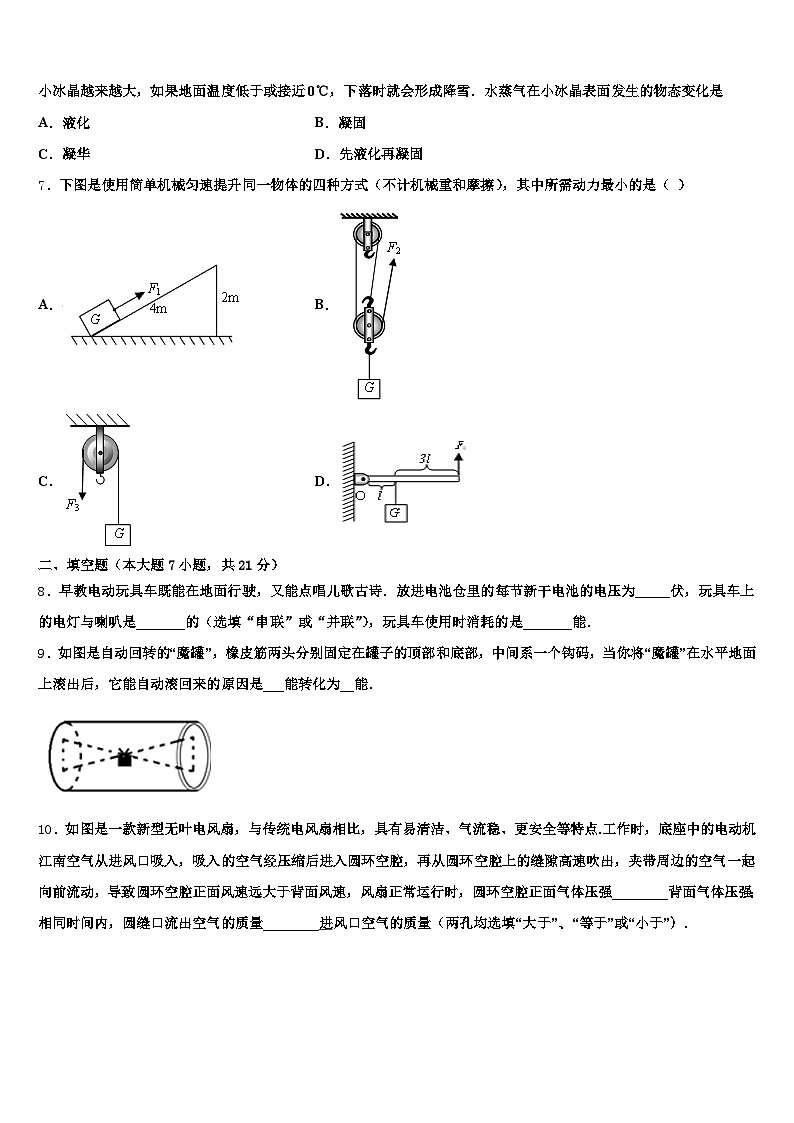

6．仲春的江南偶尔也会下雪，原因是由于暖湿气流上升，遇到云中的小冰晶，水蒸气在小冰晶表面直接变成固态，使小冰晶越来越大，如果地面温度低于或接近0℃，下落时就会形成降雪．水蒸气在小冰晶表面发生的物态变化是
A．液化B．凝固
C．凝华D．先液化再凝固
7．下图是使用简单机械匀速提升同一物体的四种方式（不计机械重和摩擦），其中所需动力最小的是（ ）
A．B．
C．D．
二、填空题（本大题7小题，共21分）
8．早教电动玩具车既能在地面行驶，又能点唱儿歌古诗．放进电池仓里的每节新干电池的电压为_____伏，玩具车上的电灯与喇叭是_______的（选填“串联”或“并联”），玩具车使用时消耗的是_______能．
9．如图是自动回转的“魔罐”，橡皮筋两头分别固定在罐子的顶部和底部，中间系一个钩码，当你将“魔罐”在水平地面上滚出后，它能自动滚回来的原因是___能转化为__能．

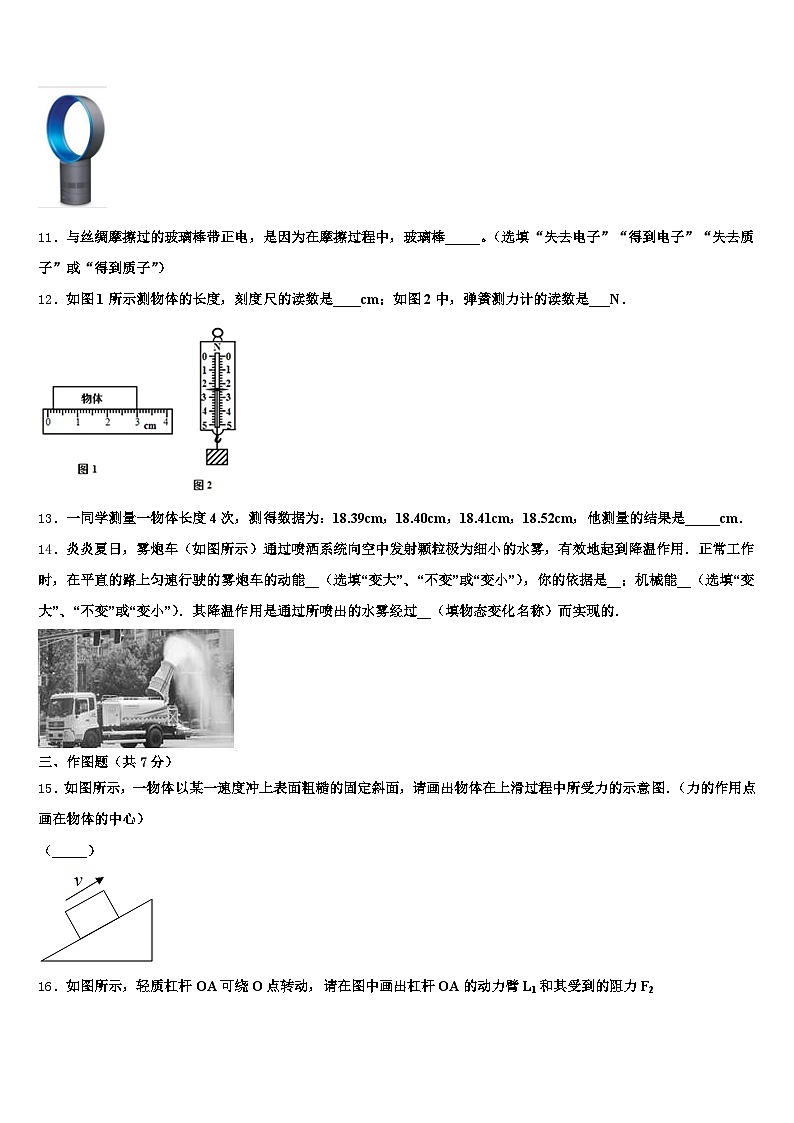

10．如图是一款新型无叶电风扇，与传统电风扇相比，具有易清洁、气流稳、更安全等特点.工作时，底座中的电动机江南空气从进风口吸入，吸入的空气经压缩后进入圆环空腔，再从圆环空腔上的缝隙高速吹出，夹带周边的空气一起向前流动，导致圆环空腔正面风速远大于背面风速，风扇正常运行时，圆环空腔正面气体压强________背面气体压强；相同时间内，圆缝口流出空气的质量________进风口空气的质量（两孔均选填“大于”、“等于”或“小于”）.
11．与丝绸摩擦过的玻璃棒带正电，是因为在摩擦过程中，玻璃棒_____。（选填“失去电子”“得到电子”“失去质子”或“得到质子”）
12．如图1所示测物体的长度，刻度尺的读数是____cm；如图2中，弹簧测力计的读数是___N．
13．一同学测量一物体长度4次，测得数据为：18.39cm，18.40cm，18.41cm，18.52cm，他测量的结果是_____cm．
14．炎炎夏日，雾炮车（如图所示）通过喷洒系统向空中发射颗粒极为细小的水雾，有效地起到降温作用．正常工作时，在平直的路上匀速行驶的雾炮车的动能__（选填“变大”、“不变”或“变小”），你的依据是__；机械能__（选填“变大”、“不变”或“变小”）．其降温作用是通过所喷出的水雾经过__（填物态变化名称）而实现的．
三、作图题（共7分）
15．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图．（力的作用点画在物体的中心）
（_____）
16．如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L1和其受到的阻力F2
17．如图所示一个重力为5N、质量分布均匀的铁圆环被静止悬挂，画出其受重力的示意图．
四、实验题（本大题共5小题，共20分）
18．在探究“凸透镜成像规律”的实验中.
（1）如图，光屏上呈现了清晰的像，生活中的________就是利用这个原理制成的.
（2）若保持蜡烛和光屏位置不变，向右移动透镜至图中________cm 刻度线处，光屏上能再次呈现清晰的像，且像的性质是倒立________的实像（选填“放大”“缩小”或“等大”）
（3） 如在烛焰和凸透镜之间放一副眼镜， 发现光屏上的像由清晰变模糊了， 将光屏向靠近透镜方向移动适当距离后光屏上再次呈现清晰的像. 则该眼镜是________眼镜（选填“近视”“远视”）
19．在探究“通过导体的电流与电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值R（分别为5Ω、10Ω、15Ω、20Ω）、导线若干．小明在实验时连接完成的电路，如图甲所示．
（1）甲图所示的电路是连接完成的电路，请找出错误之处：______，应该怎样改正？______．
（2）改正错误后，小明将5Ω、10Ω、15Ω、20Ω的电阻依次连入电路中，根据测量数据描绘出电流随电阻变化的曲线，如乙图所示．实验中调节滑动变阻器的滑片，应保持电阻R两端的电压为______V不变．通过实验得出的结论是：_________ ．
（3）若甲图的器材不变，改正错误后该电路还可完成的实验是：_____ ．（回答一个即可）
20．如图所示是“探究物体动能的大小与哪些因素有关” 的实验装置．
⑴该实验利用了转换法，通过观察_____来判断_____（选填“小球” 或“木块” ）动能的大小；
⑵让同一小球从斜面的不同高度由静止滚下，推动木块做功，目的是为了探究动能的大小与_____的关系；
⑶换用质量不同的小球，使它们从斜面的_____（选填“相同” 或“不同” ）高度由静止滚下，推动木块做功，目的是为了探究动能的大小与_____的关系．
21．下面是小阳同学测滑轮组的机械效率的主要实验步骤：
①按图甲所示装置组装实验器材，标出钩码和绳子自由端起始位置分别为A和A'。
②用弹簧测力计匀速竖直向上拉动绳子自由端，将重力为G的钩码从A位置匀速提升到B位置，记录钩码上升高度为h。
③测出在这个过程中，弹簧测力计对绳的拉力为F，绳子自由端从A'位置匀速提升到B'位置，记录绳子自由端上升高度为s。
④计算出滑轮组的机械效率η。
请根据以上实验完成下列问题：
（1）画出本次实验数据的记录表格_______。
（2）实验中G＝4.8N；h、s、F的测量数值分别如图甲、乙所示，则拉力所做的有用功是_____J，滑轮组的机械效率η＝_____。
22． “探究凸透镜成像的规律”实验中，固定凸透镜位置不动（图中C处）．
（1）当把蜡烛移动到图中B处，光屏移动到D处时，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜的焦距为___cm．
（2）把蜡烛移动到A处，光屏上的像变得模糊，要使像变清晰，光屏应向___（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、__（选填“放大”或“缩小”）的实像．

（3）实验时，光屏上得到了烛焰清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上_______（选填“有”或“没有”）小泥点的像或影子．
（4）当把蜡烛移到光具座上“45cm”处时，无论怎样调节光屏，光屏上始终接收不到像．要想看到这个像，眼睛应从图中的______（选填“①”或“②”）箭头所示的方向去观察．这种成像情况在生活中的应用是________．
五、计算题（本大题共2小题，共13分）
23．如图是某电热饮水机内部的电路原理图，如表是其说明书上收集到的数据。该电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），其内部有一个热水箱，热水箱中的水温达到90℃时，温控开关S0就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关S0又会自动闭合重新加热。求：
电热饮水机加热时电流的大小；当热水箱里装满水时（按2L计算），水的质量为多少？（提示：1L＝1×10﹣3m3；ρ水＝1.0×103kg/m3）当热水箱里温度降至60℃时，温控开关自动闭合重新加热700s至90℃这一过程中，水吸收的热量是多少？消耗的电能是多少？[c水＝4.2×103J/（kg•℃）]结合第（3）问的计算结果，请简述水吸收的热量和消耗的电能不相等的原因；正常加热时R1的电阻值是多少？
24． “武汉号”导弹驱逐舰在亚洲处于领先水平，参加了我国海军首批赴亚丁湾、索马里海域的护航任务。“武汉号”的排水量为7000t，是一种防空、反潜、反舰能力均衡的远洋驱逐舰，某次护航行动中，驱逐舰所受海水阻力为120000N，匀速航程300km，用时8h。（海水的密度约为1×103kg/m3，g取10N/kg）
（1）满载时，“武汉号”排开水的体积有多大？
（2）若舰底某处距海面的深度为8m，则该处受到海水的压强是多少？
（3）本次护航中，驱逐舰的功率是多大？
六、综合能力题（本大题共3小题，共18分）
25．如图所示，电源电压恒定为24V，灯泡L上标有“12V 9.6W”的字样，灯泡L的电阻值恒定，滑动变阻器R1的最大阻值为100Ω，电压表量程为0～15V，电流表量程为0～0.6A，图中虚线框内接有一只30Ω的定值电阻R2（未画出）．已知：①闭合S1和S3，断开S2时，调节R1，使其接入电路的阻值为10Ω，此时电路的总功率为14.4W；②闭合S1和S2，断开S3，调节R1，当电压表示数为15V时，电流表读数为0.2A．
请根据题意计算推理，画出R2在虚线框内连接的完整电路．闭合S1和S2，断开S3，移动滑动变阻器的滑片P的过程中，小灯泡的最小功率是_____W．计算：当闭合所有开关时，为保证电路安全，滑动变阻器接入电路的阻值范围是多少？_______
26．请在图中，作出光源E在平面镜中所成的像E′．
（________）
小珠利用图所示装置探究“光反射时的规律”，在纸板上用笔描出多组入射光EO和反射光OF的径迹，接着她用量角器测出∠i与∠r，多次测量结果如表，分析可知：在光的反射中，_____。在图所示的实验中如果让光沿FO方向射到镜面，会发现反射光沿OE方向射出，这表明在反射现象中，_____。小海也把一束光贴着纸板射到O点，如图所示，但纸板与平面镜并未垂直，此时反射光线在纸板_____（选填“上”、“前”或“后”）。
27．如图(a)所示，电源电压为6伏且保持不变，电阻R1阻值为10欧，电流表A和A1是两个相同的电表。闭合电键S后，电流表A的示数如图(b)所示。求：
通过R1的电流I1。通电10秒钟电流通过R2所做的功。现用标有“60Ω 3A”和“20Ω 2A”字样的滑动变阻器，则当选用标有哪种字样的滑动变阻器替换R1，将电流表A1串联接入_____点处时(选填“M”成“N")，在移动变阻器滑片P的过程中能使电流表A1与A示数的比值最小，求电流表A1与A示数的最小比值及此时滑动变阻器消耗的功率P。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A. 黑板反光﹣﹣是黑板部分地方较光滑而产生的镜面反射现象，故A错误；
B. 水中倒影﹣﹣即平面镜成像现象，由光的反射形成，故B正确；
C. 树下光斑﹣﹣是小孔成像现象，由光沿直线传播形成，故C正确；
D. 雨后彩虹﹣﹣是光的色散现象，由光的折射形成，故D正确；
故A错误，符合题意．
点睛：重点是光的直线传播、反射、折射所形成的现象，身边有很多例子，是比较容易区分的，注意理论联系实际，多总结．
2、B
【解析】
试题分析：一枚一角硬币的厚度是2.4mm，故A不符合；正常成年人步行速度是1.1m/s~1.2m/s，故B符合；两个鸡蛋的重力约为1N，将两个鸡蛋举高1m做功大约1J，故C不符合；电冰箱的功率约几十瓦，正常工作电流约为0.4A，故D不符合；应选B。
【考点定位】常见数据的估测
3、D
【解析】
A．一切物体都有惯性，当自行车停下时，同样具有惯性，故正确；
B．在平直路面上匀速向前骑行时，自行车受到的动力与自行车受到的阻力是一对平衡力，大小相等，故正确；
C．把人和车看做一个整体，人和车受到的重力与地面对人和车的支持力大小相等、方向相反、作用在同一条直线上、作用在同一个物体上，是一对平衡力，故正确；
D．路面受到人和车的压力作用在地面上，地面对人和车的支持力作用在车上，二力作用在两个物体上，不是一对平衡力，故错误。
4、A
【解析】
A、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故A正确；
B、电路连接时可以从正极开始，也可以从负极开始，故B错误；
C、使用实验室用的温度计测量液体温度，读数时温度计的玻璃泡要继续留在液体中，不能取出来读数，故C错误；
D、弹簧秤使用时可以是竖直放置，也可以倾斜使用，只要拉力和弹簧测力计的外壳保持平行即可，故D错误。
故选A。
5、A
【解析】
A．“震耳欲聋”主要说明声音大，所以指的声音的响度大，所以A错误，符合题意；
B．墙壁是固体，固体可以传声．故D正确，不符合题意；
C．不同人说话的特点不同，即音色不同；所以“闻其声知其人”说明可以根据音色来判断说话者．故C正确，不符合题意；
D．地震、火山喷发、台风等都伴有次声波，故D正确，不符合题意．
6、C
【解析】
水蒸气在小冰晶表面直接变成固态，使小冰晶越来越大，气态变成固态，是凝华现象，故C正确、ABD错误．
7、D
【解析】
在A的斜面中，存在F1×4m=G×2m，故F1=；在B的滑轮组中，n=3，故F2=；在C的定滑轮中，不省力，故F3=G；在D的杠杆中，存在F4×4l=G×l，故F4=；可见所需动力最小的是D．
二、填空题（本大题7小题，共21分）
8、1.5V 并联 电
【解析】
常用的直流电源有干电池、蓄电池，一节新干电池的电压是1.5V；玩具车上的电灯与喇叭不能互相影响，都能单独工作，所以它们是并联的；玩具车在使用过程中消耗了电能，从而使玩具车工作起来。
9、弹性势 动
【解析】
当“魔罐”向前滚动时，由于钩码的作用使得橡皮筋缠在了一起，橡皮筋的弹性势能增大，当“魔罐”速度变为0时，橡皮筋的弹性势能达到最大，由于橡皮筋要恢复原状，所以钩码又会反向转动，让“魔罐”又重新向回滚动，在回来的过程中，弹性势能减小，“魔罐”的动能增大，所以是弹性势能转化为动能．
10、小于 等于
【解析】
由题意知吸入的空气经压缩后进入圆环空腔，再从圆环空腔上的缝隙高速吹出，夹带周边的空气一起向前流动，导致圆环空腔正面风速远大于背面风速，故风扇正常运行时，圆环空腔正面气体压强小于背面气体压强；相同时间内，圆缝口流出空气的质量等于进风口空气的质量。
点睛：（1）根据流体压强与流速关系分析；（2）电动机将空气从进风口吸入，从圆环空腔上的细縫中高速吹出，由此判断．
11、失去电子
【解析】
摩擦起电的实质是电子在物体之间的转移，失去电子的物体带正电，得到电子的物体带负电，用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去了电子。
12、2.802.4
【解析】
由图知：
刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；
物体左侧与0刻度线对齐，右侧与2.8cm对齐，估读为2.80cm，所以物体的长度为L=2.80cm.
弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N.此时指针指在“2.4”处，所以弹簧测力计的读数为2.4N.
13、18.40
【解析】
试题分析：由题意可知，在这四个数据中，18.52cm这个数值与其他几个数的相差太大，所以它是错误的；测量的结果是：
考点：长度的测量
点评：有关长度测量的时候，首先去掉错误的数据，然后根据多次测量求平均值，算出结果．
14、变小 速度不变，质量减小，动能减小 变小 汽化
【解析】
动能的大小与质量和速度有关，速度越大，质量越大其动能越大，故正常工作时，在平直的路上匀速行驶的雾炮车的速度不变，但质量减小，故雾炮车动能变小，判断依据是速度不变，质量减小，动能减小；机械能变小．其降温作用是通过所喷出的水雾即小水珠经过汽化变为水蒸气而实现的．
三、作图题（共7分）
15、
【解析】
物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上．
过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图所示：
16、
【解析】
图F为动力，过支点O做动力F的垂线段，即为动力臂L1．重物对杠杆的竖直向下的拉力为阻力，作用点在杠杆上，方向竖直向下．如图所示：
17、略
【解析】
重力的方向竖直向下，作用点在重心，如图的圆环，重心在圆心处，据此作图，并在箭头处标上重力的符号，如图：
四、实验题（本大题共5小题，共20分）
18、投影仪或幻灯机 40 缩小 远视
【解析】
（1）由图可知，此时蜡烛处在1倍、2倍焦距之间，所以光屏上呈现放大、倒立的实像，生活中的投影仪或幻灯机就是利用这个原理制成的；
（2）根据光路的可逆性，若保持蜡烛和光屏位置不变，向右移动透镜至图中40cm时，光屏上能再次呈现清晰的像，且像是倒立、缩小的实像；
（3）由于将光屏向靠近透镜方向移动适当距离后光屏上才能再次呈现清晰的像，说明该眼镜对光线起了会聚的作用，该眼镜是远视眼镜（凸透镜）．
19、滑动变阻器滑片位置错误或变阻器下方接线柱接错或滑动变阻器滑片在最小阻值处 将滑动变阻器滑片移到右端或将接线由A处接到B处 2 保持电压不变时，电流与电阻成反比关系 伏安法测电阻或电阻不变时，探究电流与电压的关系
【解析】
（1）由甲图所示的电路可知连接完成的电路滑动变阻器滑片在最小阻值处，为保障电路安全，电路在闭合开关前，滑动变阻器滑片应放到阻值最大处即将滑动变阻器滑片移到右端
（2）由图乙可知，几个点对应的电阻与电流的乘积为：U=IR=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=2V，为一定值，故得出的结论是：保持电压不变时，通过导体的电流与导体的电阻成反比；
（3）甲图的器材不变，在改正错误后该电路还可完成的实验是：伏安法测电阻或电阻不变时，探究电流与电压的关系
20、木块移动的距离 小球 速度 相同 质量
【解析】
(1)实验利用了转换法，实验中通过观察木块移动的距离来判断小球动能的大小．
(2)从不同高度滚下，小球到达水平面的速度不同，目的是为了探究动能大小与速度的关系．
(3)如果用质量不同的小球，要使它们从斜面上相同高度释放，探究动能与质量的关系．
21、
0.24 80%
【解析】
（1）根据η＝＝×100%知，表格中需要有钩码的重力、钩码上升的高度、弹簧测力计的示数、有用功、总功、机械效率这几项，表格如下图所示：
（2）由图知刻度尺的最小分度值为1cm，钩码示数的高度h＝hAB＝5.0cm＝0.050m，拉力F移动的距离为s＝hA′B′＝35.0cm﹣20.0cm＝15.0cm＝0.150m，
弹簧测力计的分度值为0.2N，示数为2N；
有用功：W有用＝Gh＝4.8N×0.050m＝0.24J，
总功：W总＝Fs＝2N×0.150m＝0.3J，
机械效率为：η＝＝×100%＝80%。
22、10 左 缩小 没有 ② 放大镜
【解析】
(1)由图知，u=v=20.0cm，则可知20.0cm=2f，f=10.0cm；
(2)把蜡烛移动到A处，物距变大，像距变小，所以应将光屏靠近透镜，向左移动；
此时物距u=43cm>2f，成倒立、缩小的实像；
(3)不小心在凸透镜上溅了一个小泥点，，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像，没有泥点的像；
(4) 当蜡烛移到光具座上“45cm”处时，物距小于一倍焦距，在蜡烛同侧成正立放大的虚像，这是放大镜的原理，要想看到这个像，眼睛应从图中的②所示的方向去观察．
五、计算题（本大题共2小题，共13分）
23、（1）2A；（2）2kg；（3）2.52×105J， 3.08×105J；（4）水吸收的热量和消耗的电能不相等的原因是有热散失；（5）121Ω．
【解析】
解答：（1）由P＝UI可得，电热饮水机加热时电流的大小：I＝ ＝＝2A；（2）水的体积：V＝2L＝2×10-3m3，由ρ＝ 可得，水的质量：
m＝ρV＝1.0×103kg/m3×2×10-3m3＝2kg；（3）水吸收的热量：
Q吸＝cm（t-t0）＝4.2×103J/（kg•℃）×2kg×（90℃-60℃）＝2.52×105J，由P＝ 可得，消耗的电能：W＝Pt′＝440W×700s＝3.08×105J；（4）由上面的计算可知，W>Q吸，因为有热散失；（5）由题意可知，开关S闭合、S0断开时，电路为R2的简单电路，电饮水机处于保温状态；开关S、S0闭合时，R1与R2并联，电饮水机处于加热状态，因电路中总功率等于各用电器功率之和，所以，R1的电功率：P1＝P加热-P保温＝440W-40W＝400W，由P＝可知，正常加热时R1的电阻值：R1＝＝＝121Ω．
24、（1）7×103m3（2）8×104Pa（3）1.25×106W
【解析】
（1）驱逐舰的排水量为：m排=7000t=7×106kg，根据阿基米德原理可知，驱逐舰所受到的浮力为： F浮=G排=m排g=7×106kg×10N/kg=7×107N。由F浮=ρgV排可得，排开水的体积：
V排===7×103m3；
（2）船底某处的压强为：p=ρ海水gh=1.0×103kg/m3×10N/kg×8m=8×104Pa。
（3）本次护航中，驱逐舰匀速航行，则牵引力F=f=120000N，本次护航中牵引力所做的功：W=Fs=120000N×3×105m=3.6×1010J，驱逐舰的功率：P===1.25×106W。
六、综合能力题（本大题共3小题，共18分）
25、 0.6 10～50 Ω
【解析】
（1）由题知，灯泡的额定电压和额定功率，由可得灯泡电阻：
；情形①中，闭合S1和S3、断开S2时，R1与串联虚线框部分串联，由计算此时电路的总电阻：，因串联电路中总电阻等于各分电阻之和，且R1接入电路的阻值为10Ω，所以，此时R1与R2串联；情形②中，闭合S1和S2、断开S3，虚线框部分、灯泡、R1串联，电压表测R1两端两端电压，电流表测电路中电流，此时灯泡与虚线框部分的总电压：，此时灯泡与虚线框部分接入电路的总电阻值：，由①②两种情形知，电阻R2即要在闭合S3时连入电路，又要在闭合S2时与灯串联，由此可知R2的位置如图所示：
（2）闭合S1和S2，断开S3，R2、灯泡、R1串联，当滑动变阻器两端电压最大时，电路中电阻最大，电流最小时，灯泡功率最小，此时R2两端电压：，
灯泡两端电压：，由 可得灯泡的最小功率：；
（3）由图可知，当闭合所有开关时，R2、R3连入电路中，电压表量程为0～15V，电流表量程为0～0.6A，为保证电路安全，电路中电流最大0.6A，此时滑动变阻器连入阻值最小，，当电压表示数为15V时，滑动变阻器连入阻值最大，由串联电路特点知，此时电路中的电流：
，所以滑动变阻器连入的最大值为：
，所以滑动变阻器接入电路的阻值范围为：10Ω～50Ω．
故答案为 (1). (2). 0.6 (3). 10～50 Ω
【点睛】本题考查了串联电路特点、欧姆定律公式和电功率公式的应用，关键是通过计算，根据电路特点判断R2所在的位置．
26、见解析所示 反射角等于入射角 光路是可逆的 前
【解析】
作出光源E关于平面镜的对称点E′，E′即为光源E在平面镜中所成的像，如图所示：
∠i为入射角，∠r为反射角，比较∠i与∠r的大小可得：在光的反射中，反射角等于入射角；在图3所示的实验中如果让光沿FO方向射到镜面，会发现反射光沿OE方向射出，这表明在反射现象中，光路是可逆的。根据光的反射定律可知，反射光线、入射光线与法线在同一平面内，由图可知，纸板向后倾斜，未与平面镜垂直，此时反射光线应与入射光线在同一平面内，故反射光线在纸板前。
27、（1）0.6A；（2）24J；（3）“60Ω 3A”；N；2:15；15.6W
【解析】
（1）由电路图可知，电阻R1和R2并联，电流表A测干路电流；则R1的电流I1===0.6A；
（2）从图（b）中可知，电流表的量程是0-3A，分度值是0.02A，电流表A的示数为1A，
根据并联电路电流特点可知通过R2的电流：I2=I-I1=1A-0.6A=0.4A，并联电路中各个支路的电压相等，所以R2两端的电压为6V，电流通过R2所做的功W2=UI2t=6V×0.4A×10s=24J；
（3）由于电阻R1与R2并联，电流表A测干路电流，支路R2的电流不变，则在移动变阻器滑片P的过程中使电流表A1与A示数的比值最小，则应增大A的示数同时减小电流表A1的示数，或只增大A的示数；由于电流表A测干路电流，根据并联电路的电流特点可知：电流表A的示数会随R1电流的增大而增大；所以，应把电流表接入N点处；
滑动变阻器标有“60Ω 3A”字样，通过变阻器的最大电流为3A，图中电流表A的最大量程为0-3A，所以干路中的电流最大为3A，通过变阻器的电流I1最大=3A-0.4A=2.6A，电流表A1与A示数的最小比值，滑动变阻器的电功率P=UI1最大=6V×2.6A=15.6W；
滑动变阻器标有“20Ω 2A”字样，所以I1最大′=2A，电流表A1与A示数的最小比值；
使电流表A1与A示数的比值最小，所以选择标有“60Ω 3A”字样的滑动变阻器。
水桶容量
20L
热水箱容量
2L
额定电压
220V
加热时的功率
440W
保温时的功率
40W
序号
∠i
∠r
1
30°
30°
2
45°
45°
3
60°
60°
钩码重力G/N
钩码上升高度h/m
弹簧测力计示数F/N
绳端上升的高度s/m
有用功
W有/J
总功
W总/J
机械效率
钩码重力G/N
钩码上升高度h/m
弹簧测力计示数F/N
绳端上升的高度s/m
有用功
W有/J
总功
W总/J
机械效率
