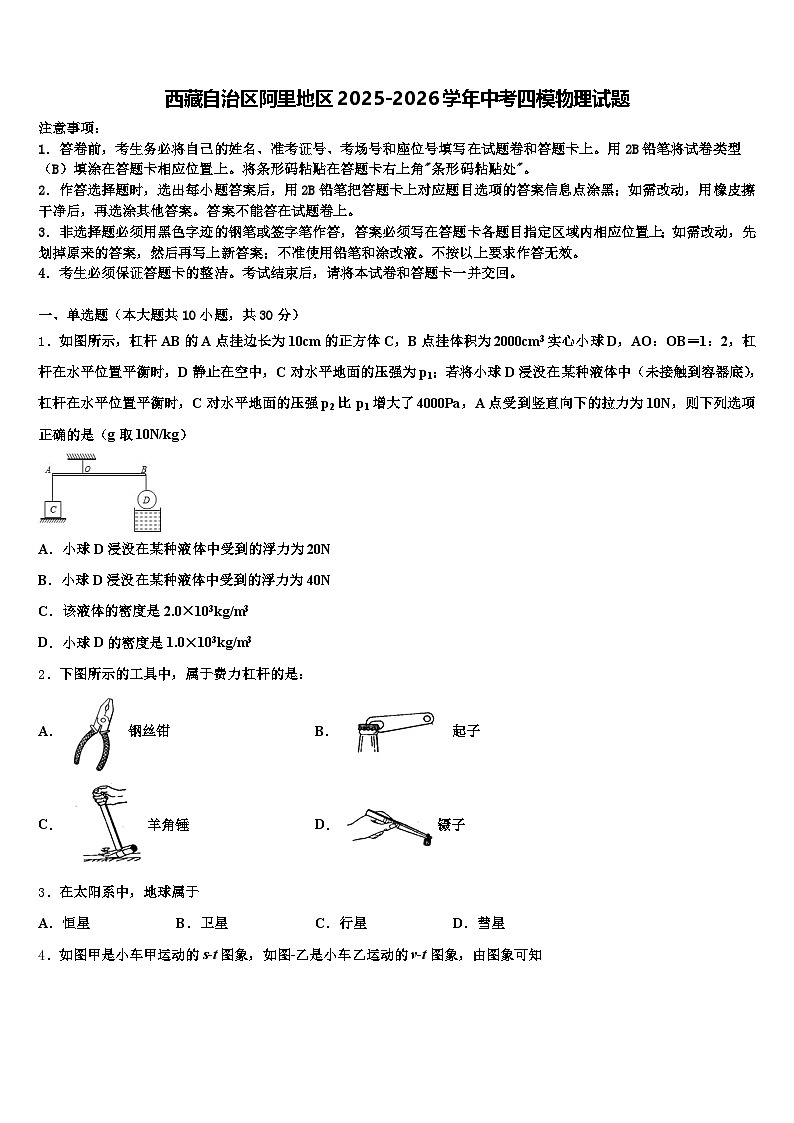

西藏自治区阿里地区2025-2026学年中考四模物理试题（含答案解析）

这是一份西藏自治区阿里地区2025-2026学年中考四模物理试题（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图所示，杠杆AB的A点挂边长为10cm的正方体C，B点挂体积为2000cm3实心小球D，AO：OB＝1：2，杠杆在水平位置平衡时，D静止在空中，C对水平地面的压强为p1；若将小球D浸没在某种液体中（未接触到容器底），杠杆在水平位置平衡时，C对水平地面的压强p2比 p1增大了4000Pa，A点受到竖直向下的拉力为10N，则下列选项正确的是（g取10N/kg）
A．小球D浸没在某种液体中受到的浮力为20N
B．小球D浸没在某种液体中受到的浮力为40N
C．该液体的密度是2.0×103kg/m3
D．小球D的密度是1.0×103kg/m3
2．下图所示的工具中，属于费力杠杆的是：
A． 钢丝钳B． 起子
C．羊角锤D．镊子
3．在太阳系中，地球属于
A．恒星B．卫星C．行星D．彗星

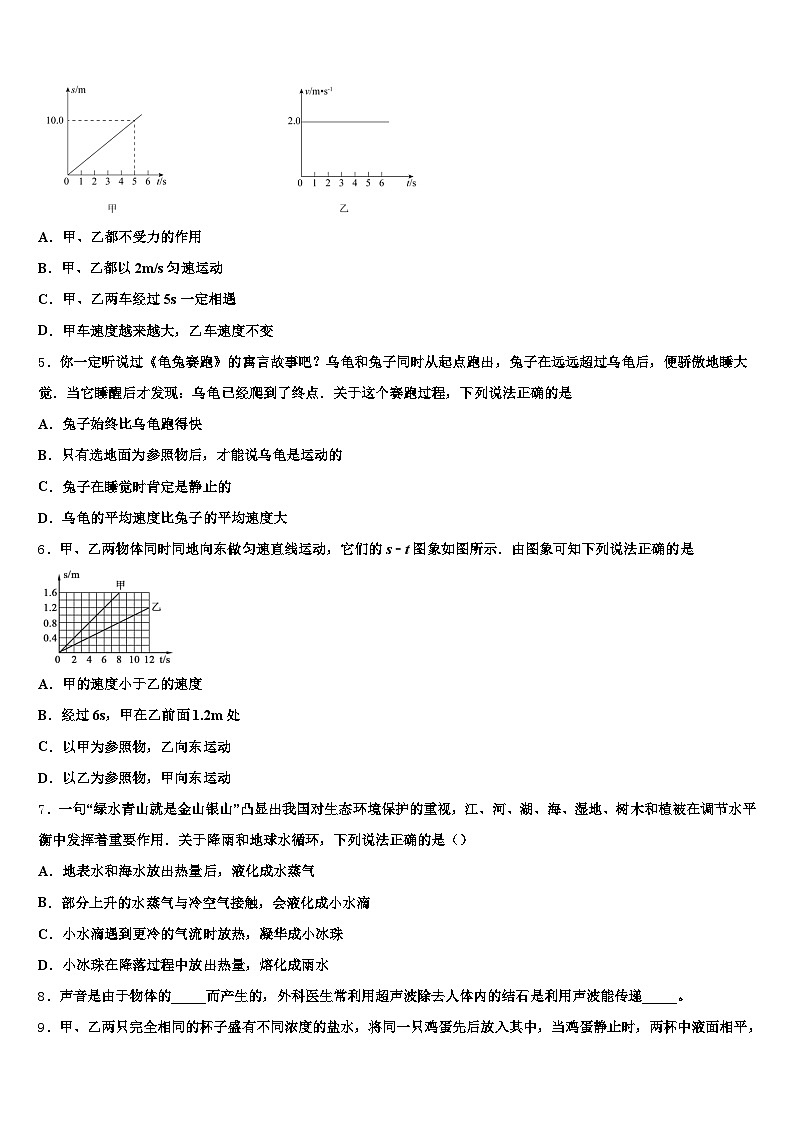

4．如图甲是小车甲运动的s-t图象，如图-乙是小车乙运动的v-t图象，由图象可知
A．甲、乙都不受力的作用
B．甲、乙都以2m/s匀速运动
C．甲、乙两车经过5s一定相遇
D．甲车速度越来越大，乙车速度不变
5．你一定听说过《龟兔赛跑》的寓言故事吧？乌龟和兔子同时从起点跑出，兔子在远远超过乌龟后，便骄傲地睡大觉．当它睡醒后才发现：乌龟已经爬到了终点．关于这个赛跑过程，下列说法正确的是
A．兔子始终比乌龟跑得快
B．只有选地面为参照物后，才能说乌龟是运动的
C．兔子在睡觉时肯定是静止的
D．乌龟的平均速度比兔子的平均速度大
6．甲、乙两物体同时同地向东做匀速直线运动，它们的s﹣t图象如图所示．由图象可知下列说法正确的是
A．甲的速度小于乙的速度
B．经过6s，甲在乙前面1.2m处
C．以甲为参照物，乙向东运动
D．以乙为参照物，甲向东运动
7．一句“绿水青山就是金山银山”凸显出我国对生态环境保护的重视，江、河、湖、海、湿地、树木和植被在调节水平衡中发挥着重要作用．关于降雨和地球水循环，下列说法正确的是（）
A．地表水和海水放出热量后，液化成水蒸气
B．部分上升的水蒸气与冷空气接触，会液化成小水滴
C．小水滴遇到更冷的气流时放热，凝华成小冰珠
D．小冰珠在降落过程中放出热量，熔化成雨水
8．声音是由于物体的_____而产生的，外科医生常利用超声波除去人体内的结石是利用声波能传递_____。

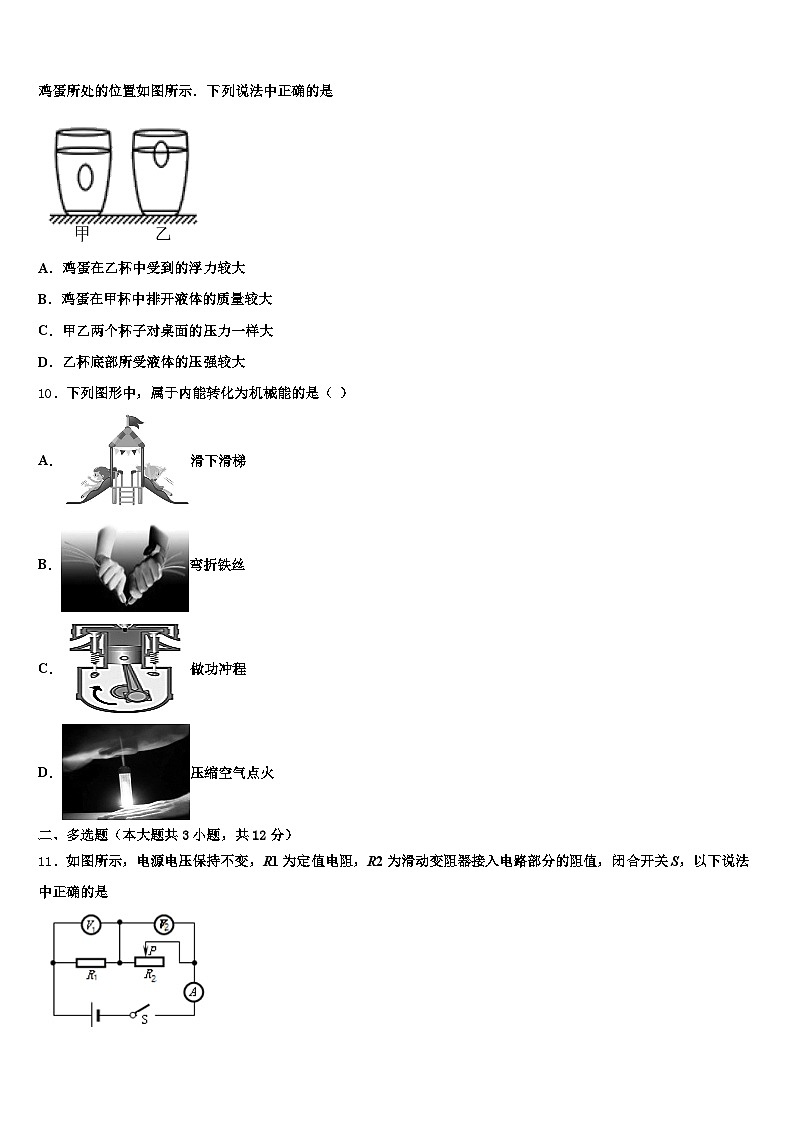

9．甲、乙两只完全相同的杯子盛有不同浓度的盐水，将同一只鸡蛋先后放入其中，当鸡蛋静止时，两杯中液面相平，鸡蛋所处的位置如图所示．下列说法中正确的是
A．鸡蛋在乙杯中受到的浮力较大
B．鸡蛋在甲杯中排开液体的质量较大
C．甲乙两个杯子对桌面的压力一样大
D．乙杯底部所受液体的压强较大
10．下列图形中，属于内能转化为机械能的是（ ）
A．滑下滑梯
B．弯折铁丝
C．做功冲程
D．压缩空气点火
二、多选题（本大题共3小题，共12分）
11．如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器接入电路部分的阻值，闭合开关S，以下说法中正确的是
A．滑片P在某位置不变时，表V1读数与表A读数之比等于R1
B．滑片P在某位置不变时，表V2读数与表A读数之比等于R1
C．滑片P移到另一位置时，表V2读数变化量与表A读数变化量之比的绝对值等于R1
D．滑片P移到另一位置时，表V2读数变化量与表A读数变化量之比的绝对值等于R2
12．如图为某同学实验时所用电路，电路中电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω．电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则在闭合开关后移动滑片P的过程中（ ）
A．电流表的最大示数是0.6A
B．电压表的最小示数是1V
C．滑动变阻器的最小功率是0.5W
D．电阻R0的最大功率是0.6W
13．如图所示的装置中，甲物体重5N，乙物体重3N．甲、乙均保持静止状态．不计弹簧测力计及绳的重力，则下列说法正确的是
A．甲受到绳的拉力小于乙受到绳的拉力
B．乙受到的重力与拉力是一对平衡力
C．甲对地面的压力为2N
D．弹簧测力计的示数为3N
三、填空题（本大题共5小题，共10分）
14．如图所示是四冲程汽油机工作时的压缩冲程，此过程中通过____方式使气缸内燃料混合物的内能____（选填“增大”或“减小”），若其工作时，曲轴转速为1200r/min，此汽油机1s内完成_____个工作循环．
15．如图所示，化学老师在做“稀释浓硫酸”的演示实验时，发现用于搅拌的玻璃棒“折断”了。从物理学角度来看，这一现象是由于光的___________而形成的；同学们可以看到水中玻璃棒___________(选填“放大”“缩小”或“等大”)的虚像。
16．如图所示的串联和并联电路，两个灯泡阻值不等．开关S闭合后，甲图中的电压关系U＝_____；乙图中的电流关系I＝_____．
17．如图所示，我国自主研制的首艘货运飞船天舟一号，由长征七号运载火箭发射升空．地面控制中心通过_____向它发出指令信号，在天舟一号随火箭加速上升过程中，机械能_____（选填“变大”、“变小”或“不变”，忽略燃料消耗引起的质量减小）．
18．白天江、河、湖、海以及大地表层中的水不断蒸发，当含有很多水蒸气的空气升入高空时，水蒸气遇冷______________（填写物态变化名称，下同）成大量的小水珠或______________成大量的小冰晶， 小水珠和小冰晶被热气流托浮在空中，这就是我们看到的“云”。在一定的条件下，小水珠和小冰晶会越来越大，大到一定程度时，热气流托不住就会下落，下落过程中，冰晶____________成水滴， 与原来的水滴一起落到地面，这就形成了“雨”。当夜间气温降低时，如果空气中有较多的浮尘， 空气中的水蒸气会在夜间较冷的环境下______________成小水珠，吸附在这些浮尘上面，就形成了“雾”。
四、计算题（本大题共3小题，共29分）
19．边长为0.5m的正方体实心物块，独自放在水平地面上，对地面的压强是4×103Pa．若利用如图所示的滑轮将此物块提升到3.0m高的楼上，滑轮的机械效率是80%．忽略绳重和摩擦，求：
（1）物块受到的重力；
（2）物块的密度；
（3）工人在提升物块时对滑轮做的功。
20．如图所示为某电热饮水机电路原理图，当开关S闭合时，饮水机处于加热状态，当S断开时，处于保温状态．从其说明书上的收集到的信息如下表．为了测量它加热时的实际功率，小明断开家中其它所有用电器，只将该饮水机接入家庭电路，闭合开关S，测得水箱装满时水从20℃升高到100℃所用时间为15分钟，同时观察到家中标有“3000r/kwh”字样的电能表转盘转过600转（r）．
根据以上信息，求：
（1）加热电阻R1的阻值（不考虑温度对阻值的影响）____；
（2）水箱中的水从20℃升高到100℃时所吸收的热量____[C水＝4.2×103J/(kg•℃)]；
（3）饮水机加热时的实际功率____．
21．济南玉函路隧道全长2.75 km，贯通济南南北，双向四车道，设计限速50 km/h，是目前中国最长、埋深最浅、工程地质最为复杂、施工难度最大的城市隧道．一辆质量为1.5×103 kg的轿车在隧道内行驶，求：
（1）在不超速的情况下，汽车通过隧道全长所用的最少时间；
（2）轿车的重力；
（3）若这辆轿车匀速直线行驶的过程中，受到的阻力是车重的0.02倍，求汽车通过隧道牵引力所做的功．（g取10N/kg）
五、作图题（本大题共2小题，共4分）
22．图中，A′B′是在探究凸透镜成像规律实验时，光屏上得到最清晰像时的位置．请你在图中画出其所对应的物体AB的大致位置．
23．如图，画出磁极间磁感线方向．
（_____）
六、实验探究题（本大题共3小题，共15分）
24．在探究“杠杆的平衡条件”实验中，所用的实验器材有：杠杆：（杠杆上每小格长为2cm）、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个（N+钩码NXN lN）。
（1）实验前，杠杆静止在如图15甲所示的位置，此时杠杆处于 （选填“平衡”或“不平衡”）状态。
（2）实验时，使杠杆在水平位置平衡，主要是为了便于测量 大小，因此应将如图甲所示杠杆左端的平衡螺母适当往 （选填“左”或“右”）调。
（3）杠杆在水平位置平衡后，小明在杠杆A点处挂上2个钩码，做为动力F1，B点处挂上l个钩码，做为阻力F2，杠杆恰好在水平位置平衡，如图乙所示，分别测量出两个力的力臂L1和L2，计算后发现：F1 L1= F2 L2，便得出杠杆的平衡条件是：F1 L1= F2 L2。但小红认为小明这种实验处理方法是不完善的，理由是
（4）接着，小明提出新的探究问题： “若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立?”于是小明利用如图甲所示装置进行探究，在杠杆D点处挂上2个钩码，用弹簧测力计在C点处竖直向上拉使杠杆在水平位置处于平衡状态，此时弹簧测力计的示数如图甲所示，则弹簧测力计的拉力是 N。
以弹簧测力计的拉力为动力F1/，钩码重力为阻力F2/，多次调整力和力臂的大小进行测量，发现：F1/ L1/总是大于F2/ L2/，其原因主要是受 作用的影响。
（5）小明将图甲中弹簧测力计拉力的作用点从C点移到E点，使杠杆仍在水平位置平衡，如图乙所示，请推算：此时弹簧测力计的拉力是 N。
25．用焦距为10cm的凸透镜探究“凸透镜成像规律”．
小豪同学将蜡烛、凸透镜、光屏随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，原因可能是_____．重新调整后，将蜡烛、凸透镜固定在光具座上，如图甲所示，移动光屏后得到烛焰清晰、完整的像，该像是倒立_____（选填“放大”或“缩小”）的实像．我们可以从不同角度看到光屏上的像，是因为发生了_____（选填“镜面反射”或“漫反射”）．接下来保持蜡烛和光屏的位置不动，将凸透镜向蜡烛方向移动，光屏上再次出现了一个倒立
_____（选填“放大”或“缩小”）的清晰实像，与这种成像原理一致的光学仪器是_____（选填“照相机”、“投影仪”或“放大镜”）．当光屏上出现蜡烛清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到_____．
A．蜡烛像的下半部分 B．蜡烛像的上半部分
C．蜡烛完整的像，像的亮度变暗 D．蜡烛完整的像，像的亮度不变在图甲中，小豪把自己的近视眼镜放在凸透镜和蜡烛之间，发现光屏上的像变得模糊不清，应该向_____（填“靠近”或“远离”）透镜方向移动光屏，可再次得到清晰的像．某小组实验时对图甲中的装置进行了改进，将蜡烛换成带有“F”形的LED灯、光屏贴上方格纸，如图乙所示，请写出改进后其中一个优点：_____．
26．在探究声音的产生与传播时，小明和小华一起做了下面的实验：
如图甲所示，用悬挂着的乒乓球接触正在发声的音叉，可观察到小球被多次弹起，这说明了_______．如图乙所示，为了验证(1)中的探究结论，小华同学用手使劲敲桌子，桌子发出了很大的声响，但他几乎没有看到桌子的振动，为了明显地看到实验现象，你的改进方法是：______________．如图丙所示，敲响右边的音叉，左边完全相同的音叉也会发声，并且把泡沫塑料球弹起．该实验能说明________可以传声．如图丁所示，把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，会发现______________，并由此推理可知：____________________________．
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
AB. 如图，杠杆原来平衡，当D球浸没液体中时，杠杆仍平衡，由此可知杠杆两端减小的拉力和力臂的乘积相等，即：△FA×OA=△FB×OB=F浮×OB，杠杆右端减小的拉力：△FB=F浮，所以△FA×OA=F浮×OB，由题知，物体C对地面的压强增加值△p=4000Pa，s=0.1m×0.1m=0.01m2由 ，可得地面增加的压力： =4000Pa×0.01m2=40N，杠杆A端减小的拉力：△FA=△F压=40N，因此小球浸没在液体中受到的浮力为： ，故A正确、B错误；
C. 由 ，可得 ，故错误；
D. D球浸没液体中后，A端拉力：F′A=10N，杠杆在水平位置平衡，由△F′A×OA=△F′B×OB，可得： ，D球浸没液体中受到的重力等于浮力加上拉力，即：GD=F浮+F′B，GD=ρDVDg，因此 ，故错误．
2、D
【解析】
动力臂小于阻力臂的杠杆属于费力杠杆，四幅图中只有镊子的动力臂是小于阻力臂的，故应选D。
3、C
【解析】
地球不能发光，围绕太阳这颗恒星运行，所以地球是行星．故选C.
4、B
【解析】
AB、小车甲运动的s−t图象是一条过原点的直线，表示随着时间的推移，甲的路程逐渐的变大，所以甲做匀速直线运动，速度为v甲===2m/s；小车乙运动的v−t图象是一条平行于横轴的直线，表示随着时间的推移，乙的速度不变，所以乙做匀速直线运动，速度为2m/s；所以，甲、乙都以2m/s匀速运动。根据力与运动的关系可知，甲乙两车都受到平衡力的作用，故A错误，B正确；
C. 甲、乙都以2m/s匀速运动，所以，如果两车反向运动，则5s可能相遇；如果两车同向运动，则两车不能相遇。故C错误；
D. 甲、乙都以2m/s匀速运动，速度均不变，故D错误。
5、D
【解析】
A、兔子在前半程比乌龟用的时间少，在整个路程则比乌龟用的时间长，运动较慢，此选项说法不对．
B、选择地面上的树木等为参照物，乌龟与参照物的位置也发生变化，同样说明乌龟是运动的，故该说法不对．
C、运动与静止是相对的，若以乌龟为参照物，则兔子是运动的，此选项不妥．
D、在全程中，兔子与乌龟运动路程相同，而乌龟用的时间少，所以平均速度大．
故选D．
6、D
【解析】
由于甲乙的s-t图象是一条倾斜的直线，所以甲乙都做匀速直线运动，由图象知道，，， v甲＞v乙，故A错误；
由图象知道，当t=6s时，甲运动了1.2m，乙运动了0.6m，又因为甲、乙两物体同时同地向东做匀速直线运动，所以经过6s，甲在乙前面1.2m-0.6m=0.6m处，故B错误；
因为v甲＞v乙，甲、乙两物体同时同地向东做匀速直线运动，所以甲在乙车的前面向东运动，两物体的相对位置不断变化，以甲为参照物，乙向西运动，以乙为参照物，甲是向东运动的，故C错误，D正确。
7、B
【解析】
A．地表水和海水吸热后才能汽化为水蒸气，不是放出热量液化成水蒸气，故A错误；
B．部分上升的水蒸气与冷空气接触，由气态的水蒸气变成液态的水，是液化现象，故B正确；
C．小水滴遇到更寒冷的气流，由液态的小水珠变成固态的小冰晶，是凝固现象，故C错误；
D．小冰珠在降落过程中会吸收热量，由固态变成液态，是熔化现象，故D错误．
8、振动 能量
【解析】
[1]声音是由物体振动产生的；
[2]外科医生常利用超声波震碎然后除去人体内的结石，说明声波能传递能量。
9、D
【解析】
AB、读图可知，鸡蛋在甲杯中悬浮，在乙杯中漂浮，则浮沉条件可知，它们此时所受的浮力都等于自身的重力，即浮力相同，因此所排开液体的质量也相同，故AB错误；
C. 由于甲杯中鸡蛋全部浸没后与乙杯中鸡蛋部分浸没后液面相平，即说明原来甲杯中液体的体积小，乙杯中液体的体积多，且甲杯中液体的密度小于乙杯中液体的密度，故甲杯中液体的质量小于乙杯液体的质量，故甲杯对桌面的压力小于乙杯对桌面的压力，故错误；
D. 鸡蛋在甲杯中悬浮，在乙杯中漂浮，说明甲杯中盐水的密度小于乙杯中盐水的密度，又因为两杯中液面相平，由公式 可知，乙杯底部所受液体的压强较大，故正确。
10、C
【解析】
A．滑下滑梯过程是摩擦生热，该过程中消耗了机械能，产生了内能，故是将机械能转化为内能的过程，故A不符合题意；
B、D．弯折铁丝过程、压缩点火都是通过做功改变内能，是将机械能转化为内能的过程，故B、D不符合题意；
C．内燃机做功冲程过程是消耗内能，产生机械能，故是将内能转化为机械能的过程，故C符合题意．
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A．滑片P在某位置不变时，表V1读数与表A读数的比，即，所以之比等于R1，故A正确；
B．滑片P在某位置不变时，表V2读数与表A读数的比，即，等于R2，故B错误；
CD．滑片P移到另一位置时，因为电源电压不变，再根据串联电路的电压特点可知，表V2读数变化量与V1读数变化量的绝对值相等，所以表V2读数变化量与表A读数变化量的比，即，故C正确，D错误；
故选AC．
12、BC
【解析】
由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；
（1）∵电源的电压大于电压表的最大示数，
∴根据串联电路的分压特点可知当电压表的示数最大时为3V，电路中的电流最大，
根据欧姆定律可得，电流表的最大示数：
Imax==0.3A，
故A错误；
（2）当滑动变阻器全部接入电路中，电阻最大为：
R总=R+R0=50Ω+10Ω=60Ω，
则电路中的电流：
Imin==0.1A，
电压表最小示数为：
URmin=IminR0=0.1A×10Ω=1V，
故B正确．
当滑动变阻器接入电路，电路中的电流为I，滑动变阻器消耗的电功率：
PR=（U﹣R0I）I=UI﹣R0I2=6V×I﹣10Ω×I2，
功率是关于电流的二次函数，功率有最大值，并且在I=0.3A时功率最大，
由上分析可知：电流的变化范围是：0.1A～0.3A，
所以最小值为：
Pmin=6V×I﹣10Ω×I2=6V×0.1A﹣10Ω×（0.1A）2=0.5W．
故C正确；
电阻R0的最大功率为：
P0max=I2R0=（0.3A）2×10Ω=0.9W．
故D不正确．
故选BC．
13、BCD
【解析】
A．由图可知，乙处于静止状态，则乙受到绳的拉力等于其重力；这两个滑轮均为定滑轮，不能改变力的大小，且不计弹簧测力计及绳的重力，故绳对甲的拉力也等于乙的重力，即甲受到绳的拉力等于乙受到绳的拉力，故A错误；
B．乙静止，处于平衡状态，乙所受合力为零，所以乙受到的重力与拉力是一对平衡力，故B正确；
C．甲受到竖直向上的拉力、竖直向上的支持力和竖直向下的重力，这三个力是平衡力，所以支持力 ；支持力和压力是一对相互作用力，相互作用力的大小是相等的，所以甲对地面的压力为2N，故C正确；
D．乙由于自身的重力对弹簧测力计施加了一个向右的3N的拉力，弹簧测力计处于静止状态，弹簧测力计的示数等于挂钩一端受到的拉力，则测力计的示数等于3N，故D正确；
三、填空题（本大题共5小题，共10分）
14、做功 增加 10
【解析】
在汽油机的压缩冲程中，活塞压缩燃料混合物，对其做功，使燃料混合物的内能增大、温度升高，是通过做功的方式改变内能的．
四冲程汽油机曲轴转速是1200r/min,一个工作循环中曲轴转两周,所以1min完成了600个工作循环;则此汽油机每秒钟完成=10个工作循环，每秒钟完成了10个排气冲程．
15、折射 放大
【解析】
用于搅拌的玻璃棒在溶液中时，由于光的折射现象，从上面看起来溶液中的部分会比实际位置高一些，类似折断了；同学通过水中观察玻璃棒，这时烧杯和水组成凸透镜，相当于放大镜，故观察到放大的虚像。
16、U1+U1 I1+I1
【解析】
由图甲知道，两灯泡在电路中串联，由于串联电路中电源电压等于各部分两端电压之和，所以，甲图中的电压关系是：U＝U1+U1；由图乙知道，两灯泡在电路中并联，由于并联电路中干路电流等于各支路电流之和，所以，图中的电流关系是：I＝I1+I1．
17、电磁波 变大
【解析】
电磁波可以传递信息，且电磁波可以在真空中传播，所以，反射长征七号运载火箭时，地面控制中心是通过电磁波向它发出指令信号；机械能包括动能和势能，在天舟一号加速上升过程中，质量不变，速度增大，则动能变大；同时，质量不变，高度增加，则重力势能变大；所以，此过程机械能变大．
18、液化 凝华 熔化 液化；
【解析】
水蒸气升入高空时，遇冷液化成大量的小水珠或凝华成大量的小冰晶，在一定的条件下，小水珠和小冰晶会越来越大，大到一定程度时，气流托不住就会下落，下落过程中，小冰晶熔化成水滴，与原来的水滴一起落到地面，这就形成了雨；当夜间气温降低时，如果空气中有较多的浮尘，空气中的水蒸气会在夜间较冷的环境中液化成小水珠，吸附在这些浮尘上面，就形成了“雾”。
四、计算题（本大题共3小题，共29分）
19、（1）1000N；（2）800kg/m3；（3）750J。
【解析】
（1）由得物块对地面的压力：F＝pS＝4×103Pa×0.5m×0.5m＝1000N，因为实心物块独自放在水平地面上，所以实心物块的重力：G＝F＝1000N；
（2）物块的质量：
，
物块的体积：
V＝（0.5m）3＝0.125m3，
物块的密度：
；
（3）有用功：
W有用＝Gh＝1000N×3.0m＝3000J，
由得工人在提升物块时做的功（总功）：
，
忽略绳重和摩擦，对滑轮做的功（额外功）：
W额＝W总﹣W有用＝3750J﹣3000J＝750J。
答：（1）物块受到的重力为1000N；
（2）物块的密度为800kg/m3；
（3）工人在提升物块时对滑轮做的功为750J。
20、55Ω 6.72×105J 800W
【解析】
试题分析：（1）由电热饮水机电路原理图知，闭合开关S，电阻R2被短路，电路中只有加热电阻R1，饮水机处于加热状态．所以 加热电阻R1的阻值
（2）水的质量m=ρ水V=1×103kg/m3×2×10-3m3=2kg
水吸收的热量
（3）饮水机消耗的电功
饮水机的实际功率
【考点定位】质量 热量的计算 电功率
21、 (1)0.055h；（2）；(3)．
【解析】
(1)由题意可知，该隧道全长 2.75km，汽车的最大速度v=50km/h，由得通过该隧道所需时间：；
(2) 轿车的重力为；
（3）这辆轿车匀速直线行驶的过程中，受到的阻力是车重的 0.02 倍，则阻力N=300N，因为这辆轿车匀速直线行驶，所以牵引力，牵引力所做的功．
五、作图题（本大题共2小题，共4分）
22、
【解析】
根据凸透镜的特殊光线，结合光路可逆的特点作图：
因为过光心的光线，传播方向不变，所以连接A’、光心O，再延长，得出一条光线；
平行凸透镜主光轴的光线经折射后，过焦点，所以过A’向凸透镜作平行于主光轴的光线，此光线过凸透镜左侧的焦点，两条光线相交处为物体端点A的位置，因为凸透镜成倒立的实像，故从两条光线相交位置竖直向下作出到主光轴的箭头，即为所对应的物体 AB 的大致位置，如图：
23、
【解析】
根据磁感线在磁体的周围是从N极出来，回到S极可进行作图，如图：
点睛：本题考查的是磁感线的特点以及磁感线的作图，相对比较简单，是基础题．
六、实验探究题（本大题共3小题，共15分）
24、（1）平衡 （2）力臂 右 （3）没有经过多次测量就得出结论，实验没有普遍性 （4）3.3 杠杆重力 （5）1.1
【解析】
试题分析：（1）由于杠杆此时静止不动，所以处于平衡状态；（2）杠杆在水平位置平衡时，力臂的大小可以直接从杠杆上读出来，便于测量；图15甲杠杆的右端较高，所以应把左端的平衡螺母向右调；（3）在物理实验中，为了得出较为准确的结论或具有普遍性的结论，需要进行多次的实验才能得出来，而本题中只做了一次实验，就得出的结论不具有普遍性；（4）由图示可知，此时测力计的示数为3.3N，由于杠杆本身也具有重力，当支点不在中点时，杠杆本身的重力对杠杆的影响将不能忽略，所以会得两边的乘积不相等的结果；（5）当测力计的位置移动时，力臂增大了三倍，根据杠杆的平衡条件可知，力的大小要减小为原来的三分之一，等于1.1N。
【考点定位】杠杆的平衡条件
25、烛焰中心、凸透镜光心、光屏中心不在同一高度 缩小 漫反射 放大 投影仪 C 远离 实验现象更明显、便于观察、减少了污染
【解析】
（1）在做凸透镜成像规律的实验时，首先要调整三者的中心在同一高度上，这样做的目的就是为了保证使烛焰的像能够成在光屏上，所以当调整光屏的位置始终光屏上没有像时，首先要想到这种可能．
（2）此时物距为50cm-20cm=30cm，而焦距为10cm，物距大于2倍焦距，所以成的像是倒立、缩小的实像；我们可以从不同角度看到光屏上的像，是因为发生了漫反射；
（3）保持蜡烛和光屏的位置不动，将凸透镜向蜡烛的方向移动，物距小于像距，成倒立、放大的实像．投影仪利用此原理．
（4）如果用遮光板挡住透镜的上半部分，下半部分仍能会聚光线成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗．故选C；
（5）近视眼镜是凹透镜，它对光线有发散作用，所以在蜡烛和凸透镜之间放上凹透镜后，蜡烛在凸透镜后面成的像将远离凸透镜，为了使像再成在光屏上，所以要将光屏向右移动，远离凸透镜．
（6）蜡烛换成LED灯的优点：实验现象更明显、便于观察、减少了污染等．
此题是探究凸透镜成像的实验，考查了学生对实验操作的要求．一定要注意实验前的调整工作．为使像成在光屏的中央，应使凸透镜、烛焰、光屏的中心大致在同一高度处．凸透镜的主光轴永远随着凸透镜的上下移动而移动，对于烛焰在凸透镜主光轴的哪个位置，画图说明很容易理解．
26、声音是由物体振动产生的 在桌面上撒一些纸屑(或其他轻小物体) 空气 铃声越来越小 真空不能传声
【解析】
(1)如图甲所示，用悬挂着的乒乓球接触正在发声的音叉，可观察到小球被多次弹起，这说明了声音是由物体振动产生的，用小球被多次弹起来代表声源的振动，是转换法的应用；
(2)小华同学用手使劲敲桌子，桌子发出了很大的声响，但他几乎没有看到桌子的振动；
因为桌子的振动幅度是很小的，不容易被直接看到，可以利用实验（1）的方法，即转换法，用轻小物体的跳动来表示桌子的振动；
所以为了明显地看到实验现象，改进方法是：在桌面上撒一些纸屑或其他轻小物体 ．
(3)如图丙所示，敲响右边的音叉，左边完全相同的音叉也会发声，并且把泡沫塑料球弹起．
是声波经过空气传递到了左边的音叉，引起了左边音叉的振动，所以该实验能说明空气可以传声．
(4)如图丁所示，把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，会发现铃声越来越小，说明声音的传播是需要介质的，再经过科学的推理可知：真空不能传声．
重点是声音的产生、传播特征，加深理解难度不大，但在考试中经常出现，要多练习达到熟练的程度．
