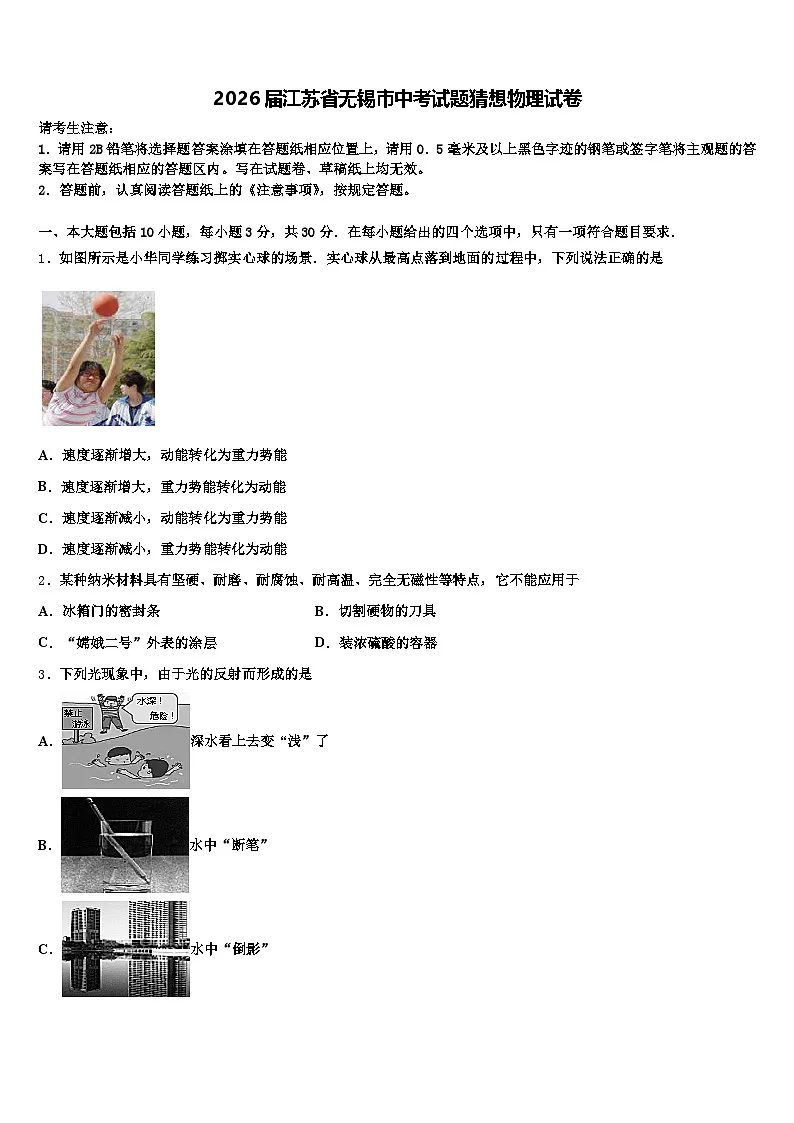

2026届江苏省无锡市中考试题猜想物理试卷（含答案解析）

这是一份2026届江苏省无锡市中考试题猜想物理试卷（含答案解析），共15页。试卷主要包含了下列有关电现象说法正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示是小华同学练习掷实心球的场景．实心球从最高点落到地面的过程中，下列说法正确的是
A．速度逐渐增大，动能转化为重力势能
B．速度逐渐增大，重力势能转化为动能
C．速度逐渐减小，动能转化为重力势能
D．速度逐渐减小，重力势能转化为动能
2．某种纳米材料具有坚硬、耐磨、耐腐蚀、耐高温、完全无磁性等特点，它不能应用于
A．冰箱门的密封条B．切割硬物的刀具
C．“嫦娥二号”外表的涂层D．装浓硫酸的容器
3．下列光现象中，由于光的反射而形成的是
A．深水看上去变 “浅”了
B．水中“断笔”
C．水中“倒影”

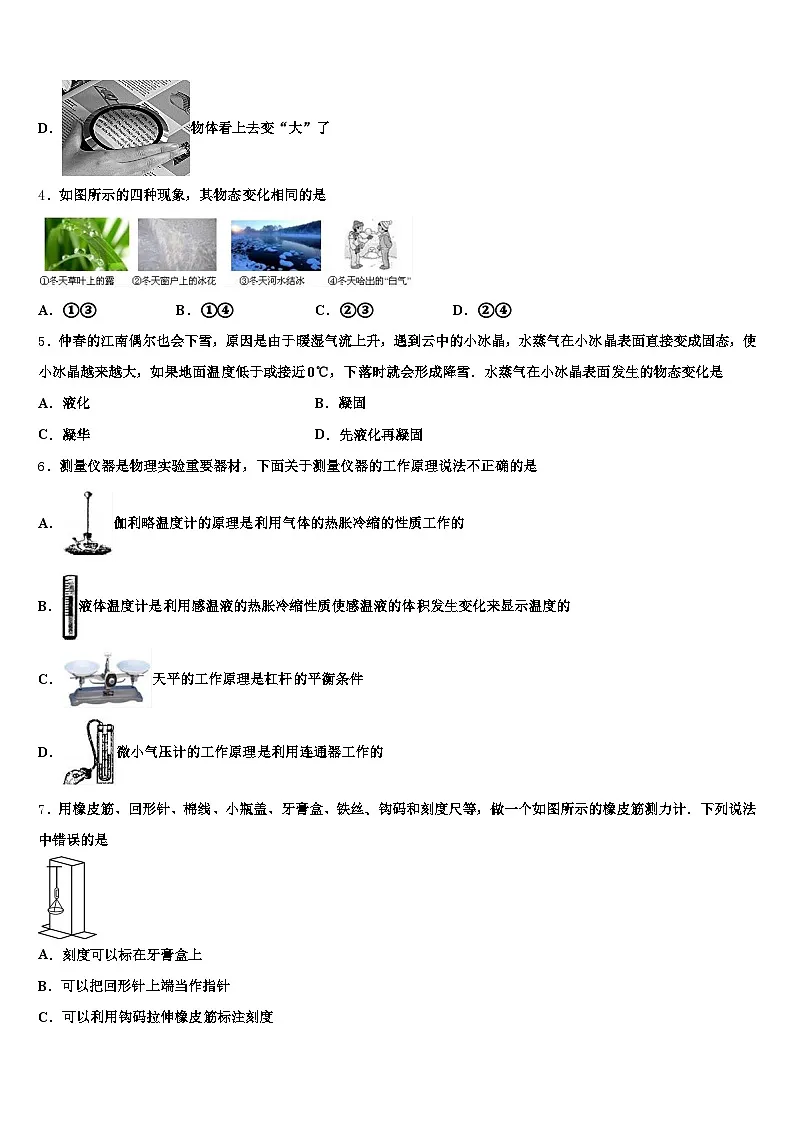

D．物体看上去变“大”了
4．如图所示的四种现象，其物态变化相同的是
A．①③B．①④C．②③D．②④
5．仲春的江南偶尔也会下雪，原因是由于暖湿气流上升，遇到云中的小冰晶，水蒸气在小冰晶表面直接变成固态，使小冰晶越来越大，如果地面温度低于或接近0℃，下落时就会形成降雪．水蒸气在小冰晶表面发生的物态变化是
A．液化B．凝固
C．凝华D．先液化再凝固
6．测量仪器是物理实验重要器材，下面关于测量仪器的工作原理说法不正确的是
A．伽利略温度计的原理是利用气体的热胀冷缩的性质工作的
B．液体温度计是利用感温液的热胀冷缩性质使感温液的体积发生变化来显示温度的
C．天平的工作原理是杠杆的平衡条件
D．微小气压计的工作原理是利用连通器工作的
7．用橡皮筋、回形针、棉线、小瓶盖、牙膏盒、铁丝、钩码和刻度尺等，做一个如图所示的橡皮筋测力计．下列说法中错误的是
A．刻度可以标在牙膏盒上
B．可以把回形针上端当作指针
C．可以利用钩码拉伸橡皮筋标注刻度
D．不同橡皮筋做的测力计量程都相同

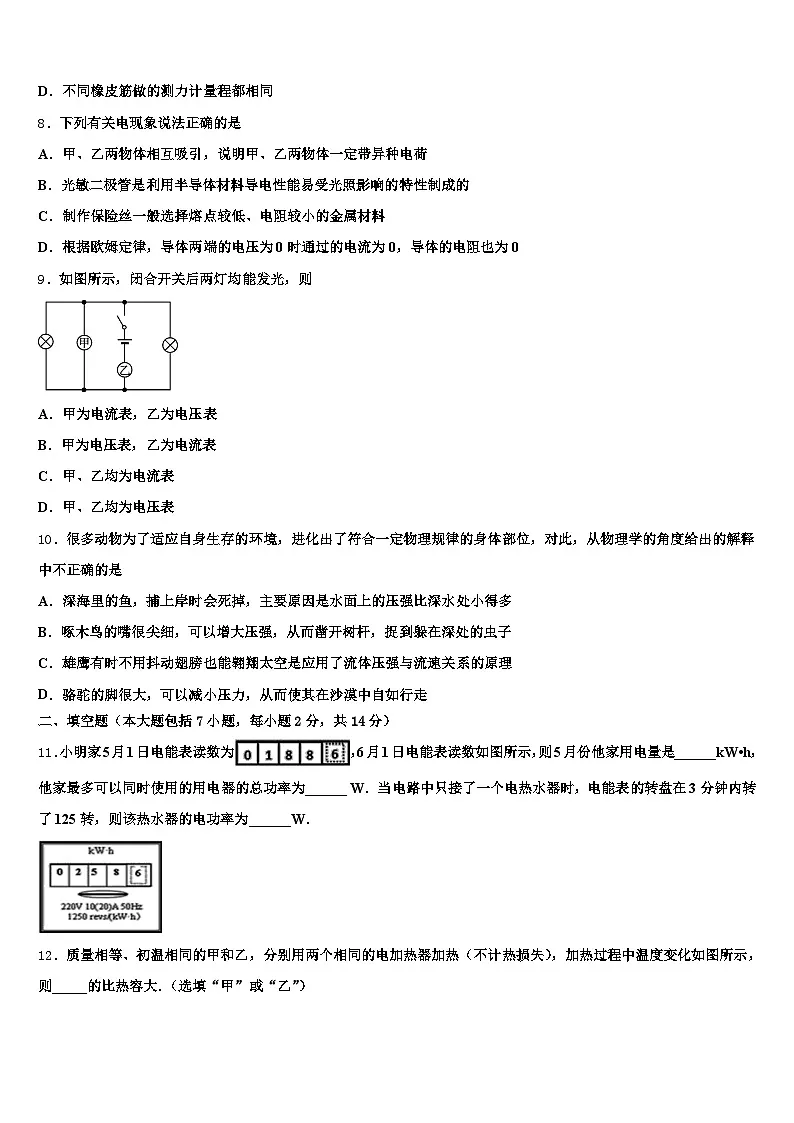

8．下列有关电现象说法正确的是
A．甲、乙两物体相互吸引，说明甲、乙两物体一定带异种电荷
B．光敏二极管是利用半导体材料导电性能易受光照影响的特性制成的
C．制作保险丝一般选择熔点较低、电阻较小的金属材料
D．根据欧姆定律，导体两端的电压为0时通过的电流为0，导体的电阻也为0
9．如图所示，闭合开关后两灯均能发光，则
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙均为电流表
D．甲、乙均为电压表
10．很多动物为了适应自身生存的环境，进化出了符合一定物理规律的身体部位，对此，从物理学的角度给出的解释中不正确的是
A．深海里的鱼，捕上岸时会死掉，主要原因是水面上的压强比深水处小得多
B．啄木鸟的嘴很尖细，可以增大压强，从而凿开树杆，捉到躲在深处的虫子
C．雄鹰有时不用抖动翅膀也能翱翔太空是应用了流体压强与流速关系的原理
D．骆驼的脚很大，可以减小压力，从而使其在沙漠中自如行走
二、填空题（本大题包括7小题，每小题2分，共14分）
11．小明家5月1日电能表读数为，6月1日电能表读数如图所示，则5月份他家用电量是______kW•h，他家最多可以同时使用的用电器的总功率为______ W．当电路中只接了一个电热水器时，电能表的转盘在3分钟内转了125转，则该热水器的电功率为______W．
12．质量相等、初温相同的甲和乙，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图所示，则_____的比热容大．（选填“甲”或“乙”）
13．用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带__电．该小球之所以带这种性质的电荷，是因为它__了电子（填“得到”或“失去”）．
14．如图所示,电源电压保持不变，R1=5Ω，闭合开关S.开关 S0拨至b时，电压表示数是拨至a时的三分之一，则R2= ______ Ω;若电源电压为3V，当开关S0拨至b时， R2的电功率是_____W.
15．在如图中，将重为50牛的货物匀速提升2米，拉力所做的功为_____焦；货物上升过程中相对于滑轮是_____的（选填“运动”或“静止”），货物的重力势能_____（选填“增大”、“不变”或“减小”）．
16．小红站在学校大厅衣冠镜前2m的地方，像到小红的距离为_____m；小红发现衣领处有一点污渍，便走近镜子，镜中的像将________(选填“变大”、“不变”或“变小”)；由于大厅内光线较暗，为了帮助小红看清衣领上的污渍，小明应将光源照向_______(选填“衣领”或“平面镜”)
17．通过学习物理概念，使我们可以更准确地描述物体的属性，例如为了描述导体对电流的________作用，我们引入了电阻的概念；某同学用如图所示的电路做探究影响电阻大小因素的实验，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．如果想要探究“导体电阻的大小与其横截面积的关系”，应选用电阻丝甲和________分别接入M、N两点间．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图。
19．在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．
20．为了比较水和煤油的吸热能力，小强用两个相同的装置做了如图所示的实验．
（1）在两个相同的烧杯中应加入初温相同、________相同的水和煤油．
（2）实验中选用相同酒精灯加热的目的是：使水和煤油在相同时间内_________．
（3）实验中发现煤油的温度比水的温度升高得_______（选填“快”或“慢”），这表明______的吸热本领更强．
（4）上表是小强实验探究时记录的数据，分析实验数据能得到的结论是______．
21．现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路________．（要求连线不得交叉）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：______________．上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为_______V 时，读出电流表的示数．为完成整个实验，应该选取哪种规格的滑动变阻器______________．
A．50Ω 1.0A B．30Ω 1.0A C．20Ω 1.0A．
22．在“探究串联电路电压的特点”活动中．
如图所示，连接电路时，至少需要______根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是__________(填出一种即可)．小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_________，理由是____________________________．小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：____________，改进方法是____________．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．（广西来宾市1015年中考物理试卷）如图所示为一种蓄水箱的人工放水装置，AOB是以O点为转轴的轻质杠杆，AO呈水平状态，A、O两点间的距离为40cm．B、O两点间的水平距离为10cm，竖直距离为7cm，K是一轻质、横截面积为100cm1的盖板（恰好堵住出水口），它通过细绳与杠杆的A端相连，在水箱右侧水平地面上，重为600N的人通过滑轮组拉动系在B点呈竖直状态的绳子，可以控制出水口上盖板，若水箱水深为50cm，当盖板恰好要被拉起时，水平地面对人的支持力为490N，人对绳子的拉力为F1，绳子对B点的拉力为F1，滑轮组的机械效率为η，盖板的厚度、绳重与滑轮间的摩擦均可忽略不计，人对绳的拉力与人所受重力在同一直线上（g取10N/kg）求：
（1）水箱中水深为50cm时．盖板上表面所受水的压强和压力．
（1）人对绳子的拉力F1和绳子对B点的拉力F1．
（3）滑轮组的机械效率η．
（4）若与杠杆A、B两端选接的细绳足够结实，当水位至少达到多高时，人将无法拉起盖板．
24．如图1所示，电源电压保持不变，R1、R1为定值电阻，R3为滑动变阻器．调节R3的滑片P从一端到另一端，电压表V1、V1的示数随电流表A示数变化的图象如图1．求：
（1）R1的阻值；
（1）滑片P在b端时，R3的电功率；
（3）R1的阻值和电源电压．
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、B
【解析】
实心球从最高点到落地点的过程中，质量不变，速度增大，高度降低，所以动能变大，重力势能变小，重力势能转化为动能．故B正确．
2、A
【解析】
A、冰箱门的密封条是利用磁极间相互作用密封的，密封条需要有磁性，所以不能使用纳米材料，故A符合题意；
B、切割硬物的刀具利用坚硬、耐磨的特性，可使用纳米材料，故B不符合题意；
C、“嫦娥二号”的外表涂层具有耐高温的特性，可以使用纳米材料，故C不符合题意；
D、装浓硫酸的容器利用耐腐蚀的特性，可使用纳米材料，故D不符合题意。
3、C
【解析】
A．水看起来很浅，是由于光线通过水、空气进入人的眼睛时，光线的传播方向发生改变而形成的现象，属于光的折射现象，故A不符合题意；
B．水中的“断笔”是由于光从水中通过空气进入人的眼睛时，光线的传播方向发生改变而形成的虚像，属于光的折射现象，故B不符合题意；
C．平静的水面相当于平面镜，水中的倒影是平面镜成像现象，属于光的反射，故C符合题意；
D．凸透镜成像是根据光的折射原理制成的，而放大镜是凸透镜的一种应用，因此通过放大镜看到放大的物体，属于光的折射现象，故D不符合题意。
故选C。
4、B
【解析】
①草叶上的露珠是空气中的水蒸气遇冷液化形成的小水滴；
②窗户上的冰花是空气中温度较高的水蒸气在玻璃上遇冷凝华形成的冰晶；
③河水结冰，由液态变为固态，是凝固过程；
④“白气”是口中呼出气流中的水蒸气遇冷液化形成的小水滴。
故B正确。
5、C
【解析】
水蒸气在小冰晶表面直接变成固态，使小冰晶越来越大，气态变成固态，是凝华现象，故C正确、ABD错误．
6、D
【解析】
A、伽利略温度计的是利用气体的热胀冷缩的性质制成的，故A正确；
B、液体温度计的原理是液体热胀冷缩的性质，故B正确；
C、天平是一个等臂杠杆，故C正确；
D、微小气压计是利用液体压强工作的，故D错误。
7、D
【解析】
A．如图橡皮筋固定在牙膏盒上，竖直放置，测量物体重时，橡皮筋竖直向下伸长，所以刻度可以标在牙膏盒上，故A正确；
B．回形针与托盘固定在一起，橡皮筋伸长时随托盘一起向下运动，所以可以把回形针上端当作指针，故B正确；
C．因为钩码的重一定，即每个钩码的重相同，所以可以利用悬挂不同钩码时，拉伸橡皮筋的不同长度，来标注刻度，故C正确；
D．材质或粗细不同的橡皮筋，其弹力不同，所以做成测力计后，其量程也不同，故D错误；
8、B
【解析】
（1）电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引，带电体的性质：带电体可以吸引轻小的物体；
（2）半导体的阻值随温度、光照和杂质等外界因素的不同而发生变化，故可以利用半导体制作成光敏电阻、热敏电阻以及二极管三极管等；
（3）保险丝是利用电阻率大、熔点低的材料制成的，当电流过大时，产生较多的热量，从而熔断，对电路起到保护作用，据此分析作答；
（4）电阻是导体本身的一种性质，它与电流、电压都无关，但在数值上等于电压、电流的比值；电阻的影响因素是材料、长度、横截面积、温度等因素。
【详解】
A、甲、乙两物体相互吸引，它们可能一个带电、另一个不带电，也可能带异种电荷，故A错误；
B、光敏二极管是利用半导体材料导电性能易受光照影响的特性制成的，故B正确；
C、制作保险丝一般选择熔点较低、电阻较大的金属材料，这样才能在电流过大时产生更多的热量，保险丝及时熔断，故C错误；
D、电阻是导体本身的一种性质，与电流、电压无关，当电压、电流都为0时，导体的电阻不为0，故D错误。
故选：B。
本题考查了带电体的性质、电荷间作用规律、半导体的特点、保险丝的特点以及电阻的影响因素，属于综合性题目。
9、B
【解析】
AD．由图可知，乙表与电源串接在一起，所以乙表一定是电流表，AD错误.
BC．甲表与左边的灯泡并联，如果甲为电流表将短路左边的灯泡，故甲表为电压表，B正确C错误.
10、D
【解析】
A、液体压强随深度的增加而增大，水面上的压强比深水处小得多，所以深水里的海鱼，捕到岸上时会死掉。此选项正确，不符合题意；
B、根据公式，啄木鸟的喙对树皮的压力一定，但嘴很尖细，可以增大压强，从而凿开树杆，捉到躲在深处的虫子。此选项正确，不符合题意；
C、雄鹰的翅膀是弧线形的，飞行过程中，翅膀上方空气流动速度快，压强小，所以不用抖动翅膀也能翱翔太空，是应用了流体压强与流速关系的原理。此选项正确，不符合题意；
D、根据公式，骆驼的重力不变，骆驼的脚掌很大，这样减小了对沙漠的压强，使其不至于沉入沙漠中。此选项错误，符合题意。
二、填空题（本大题包括7小题，每小题2分，共14分）
11、70；4400；2000
【解析】
试题分析： 6月1日电能表的示数1．6kW•h，5月1日电能表的示数2．6kW•h，所以5月份小明家用电量：W=W1-W2=1．6kW•h-2．6kW•h=70kW•h；
电能表的标定电流是10A，短时间内允许通过的最大电流为20A，额定电压是220V，所以电能表能接入的最大功率是：P=UI=220V×20A=4400W；电热水器消耗电能：W3=125/1250kW•h=1/10kW•h，
电热水器工作时间是：t=3min=1/20h，电热水器的功率：P=W3/t=（1/10kW•h）/（1/20h）=2000W。
考点：电能表参数的理解与电能的求法；电功率的计算
12、乙
【解析】
由图知道，在某一定时间时，甲的温度的变化量比乙的温度变化量大；由Q＝cm△t知道，甲和乙质量相等、初温相同，吸收相同的热量（即加热时间相同），甲升高的温度比乙升高的温度高，比较变化的温度知道，甲的比热容小，乙的比热容大．
13、负 得到
【解析】
[1]用毛皮摩擦过的橡胶棒带负电，去靠近细线悬挂的轻质小球，发现小球被排斥，由于同种电荷相互排斥，则小球带负电；
[2]小球是因为得到了电子而带负电．
14、10 0.1
【解析】
（1）闭合开关S，开关S0拨至b时，两电阻串联，电压表测R1两端的电压；闭合开关S，开关S0拨至a时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S0拨至b时电压表示数是拨至a时的三分之一，所以，两电阻两端的电压之比：，因串联电路中各处的电流相等，所以，由可得，两电阻的阻值之比：，则R2的阻值R2=2R1=2×5Ω=10Ω；
（2）若电源电压为3V，当开关S0拨至b时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：，R2的电功率：P2=I2R1t=（0.2A）2×10Ω=0.1W．
故答案为10；0.1．
15、100 运动 增大
【解析】
使用定滑轮匀速提升货物，拉力等于重力，拉力所做的功为： ；拉着货物匀速上升的过程中，以定滑轮为参照物，货物的位置在发生改变，所以货物是运动的；此过程中，货物的质量不变，速度不变，所以货物的动能不变，货物的质量不变，高度增大，所以货物的重力势能变大．
16、4 不变 衣领
【解析】
[1]平面镜所成的像与物体到镜面的距离相等，小红离平面镜2m，则它的像离平面镜也是2m，所以像到小功的距离为4m；
[2]平面镜所成的像与物体大小相等，与物体到平面镜的距离无关，所以像的大小不变；
[3]应将光源照向衣领，使衣领变亮，才容易看清所成的像．
17、阻碍 乙
【解析】
[1]电阻表示导体对电流的阻碍作用，所以为了描述导体对电流的阻碍作用，我们引入了电阻的概念；
[2]某同学用如图所示的电路做探究影响电阻大小因素的实验．图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．如果想要探究“导体电阻的大小与其横截面积的关系”，根据控制变量法的思想，应选择材料和长度相同，而横截面积不同的两段导体进行探究，所以应选用电阻丝甲和乙分别接入M、N两点间．
电阻是表示导体对电流阻碍作用大小的物理量；影响导体电阻的因素有材料、长度、横截面和温度，要探究“导体电阻的大小与其横截面积的关系”时，应采用控制变量法，使导体长度、材料、温度相同．
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
光垂直射到空气和水的界面时，传播方向不变，再射到平面镜上，根据光的反射定律，反射角等于入射角，作反射光线，光又射到水和空气的界面时，发生折射，折射角大于入射角，即折射光线向界面偏折。如图：
19、
【解析】物体沿斜面下滑时，斜面对物体的摩擦力是阻碍物体下滑的，所以摩擦力的方向是沿斜面向上的，如下图所示：
20、质量 吸收相等的热量 快 水 水的吸热本领比煤油强
【解析】
（1）因物体吸收的热量与物质种类（即比热容）、物体的质量、升高的温度有关，所以在实验时应在两个相同的烧杯中应加入初温相同（方便比较升高的温度）、质量相同的水和煤油．
（2）不同的酒精灯在相同时间内燃烧放出的热量是不同的，所以实验中为了控制水和煤油在相同时间内吸收相同的热量，必须选用相同酒精灯加热．
（3）相同质量的水和煤油升高相同的温度，热煤油用的时间短，说明煤油的温度比水的温度升高得快，这表明煤油的吸热本领弱，而水的吸热本领强．
（4）从表中数据看出，质量相同的水和煤油，温度都从25℃升高到50℃，水加热时间更长，吸收热量更多，说明水的吸热本领比煤油强．
21、 电压一定时，导体中的电流与电阻成反比 A 2 A
【解析】
（1）将电压表与电阻并联，滑动变阻器与电阻串联，已接了下面一个接线柱，可再接上面任意一个接线柱，如上图所示；（2）分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于2V，由此得出结论：电压一定时，导体中的电流与电阻成反比；（3）将5Ω的电阻更换为10Ω的电阻接入电路后，定值电阻两端的电压增大，要使电压表的示数不变，应减小电路中的电流，增大滑动变阻器接入电路中的电阻即滑片向A移动，直到电压的示数达到2V为止；（4）由图丙知，电路的最小电流I=0.1A，此时滑动变阻器接入电路的阻值最大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U﹣UR=6V﹣2V=4V，由I=U/R可得，滑动变阻器接入电路的阻值：R滑=U滑/I=4V/0.1A=40Ω，则选用变阻器的规格为“50Ω 1.0A”．
22、6 不同 L1被短路(或L2断路) 不能 电压表正、负接线柱接反 实验次数太少，结论不具有普遍性 换用不同规格的小灯泡多次重复实验
【解析】
（1）由电路图可知，至少需要6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，实验中应选择规格不同的小灯泡；（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是：电压表断路或短路；（3）测L1两端的电压时，A与电压表的正接线柱相连．小芳将与A点相连的导线改接到C点，则会造成电流从电压表的负接线柱流入了，即电压表的正负接线柱接反了，故她不能测出L2两端电压；（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律，故应更换规格不同的灯泡进行多次实验．
点睛：（1）根据电路图判定导线的条数；为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）电压表断路或电压表短路电压表都没有示数；（3）电压表连接时电流从正接线柱流入；（4）只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应进行多次测量．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）5×103Pa， 50N；（1）110N， 100N；（3）90.9%；（4）1.95m
【解析】
试题分析：（1）水深h=50cm时，盖板上表面所受水的压强：p=ρ水gh=1.0×103kg/m3×10N/kg×0.5m=
5×103Pa，由p=F/S得盖板上表面所受水的压力：F=pS=5×103Pa×100×10﹣4m1=50N；
（1）B、O两点间的水平距离为10cm，根据杠杆的平衡条件：FALA=F1LB，即：50N×40cm=F1×10cm，
所以F1=100N；当盖板恰好要被拉起时，水平地面对人的支持力为490N，所以
F1=G人﹣F支=600N﹣490N=110N；
（3）B点下降，A点上升，如图所示：根据三角形相似可知hA：hB=4：1，所以hA=18cm，由图滑轮组通过起滑轮绳子的段数n=1，绳重与滑轮间的摩擦均不计，滑轮组的机械效率：η=W有/W总×100%= FAhA/1 F1hB×100%=50N×18cm/（1×110N×7cm）×100%≈90.9%；
（4）根据F1=（F1+G动），G动=1F1﹣F1=1×110N﹣100N=10N，人对绳子拉力最大等于人的重力，即绳子自由端拉力最大：F1′=G人=600N，此时对B点的拉力：F1′=1F1′﹣G动=1×600N﹣10N=1180N，
根据杠杆的平衡条件：FA′×LA=F1′LB，即：FA′×40cm=1180N×10cm，解得FA′=195N，水对盖板压力F′=p′S=ρ水gh′S，且FA′=F′，所以h′= FA′/ρ水g="195N" /1.0×103kg/m3×10N/kg =1.95m．
【考点定位】力学综合计算；滑轮组绳子拉力的计算；液体的压强的计算；滑轮（组）的机械效率
24、（1）1Ω（1）7W（3）0.4Ω ；8.4V
【解析】
（1）分析电路图，滑动变阻器、三电阻串联，电压表V1测量R1两和R3两端的总电压，电压表V1测量R1两端的电压，电流表测量电路中的电流；当滑片P向左移动时，滑动变阻器连入的电阻变小，电路中的电流变大，根据欧姆定律可知，R1、R1两端的电压变大，电压表V1示数变大，电压表V1示数变小，R3两端的电压变小，R1和R3两端的总电压变小，由此可知图象中上半部分为R1和R3的I﹣U图象，下半部分为R1的I﹣U图象；R1的阻值：R1＝＝＝1Ω；
（1）b点时滑动变阻器的电阻最大，电流最小，R1、R3的总电阻：R＝＝＝8Ω，R3的电阻：R3＝R﹣R1＝8Ω﹣1Ω＝7Ω，R3的电功率：P＝I1R3＝（1A）1×7Ω＝7W；
（3）由图象可知：P在b点时，Ib＝1A，电源电压为：
U＝8V+IR1＝8V+1A×R1＝﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
P在a时，R3＝0，U1a＝6V，Ia＝6A
电源电压为：U＝6V+I′R1＝6V+6A×R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
联立①②解得：
R1＝0.4Ω，U＝8.4V．
物质
质量m/g
初温t0/℃
末温t/℃
加热时间/s
水
400
25
50
57
煤油
400
25
50
38
