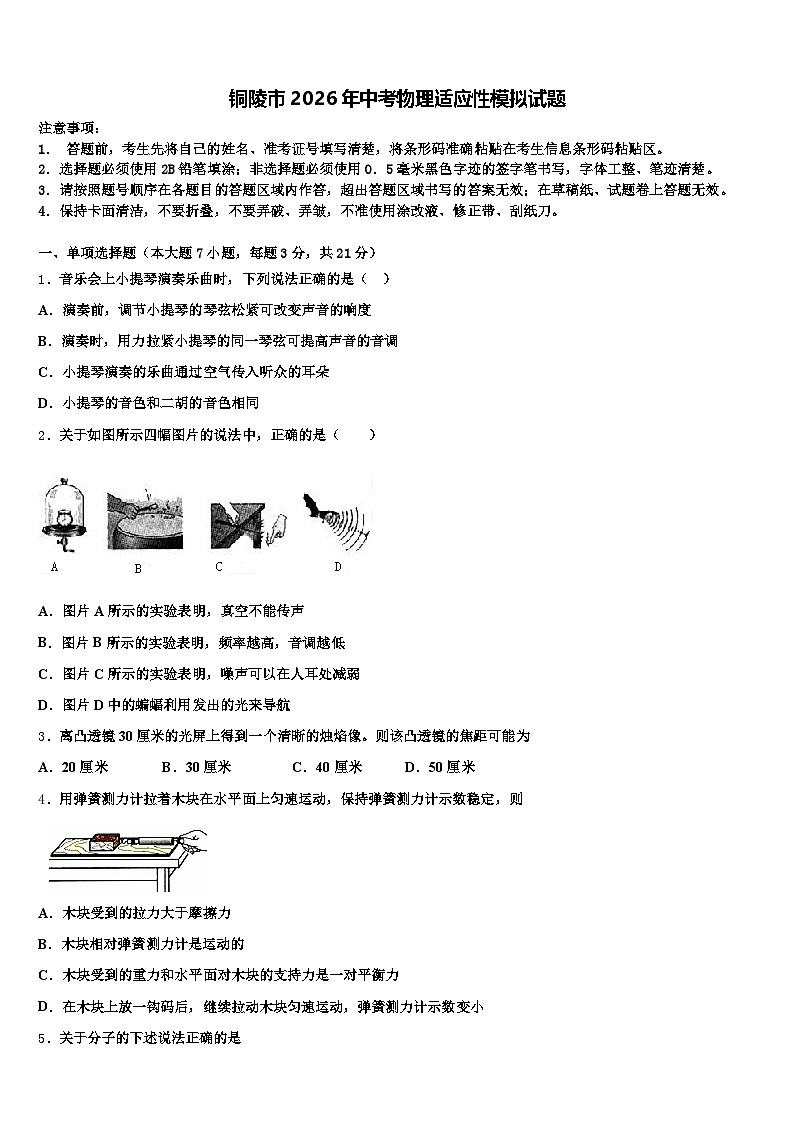

铜陵市2026年中考物理适应性模拟试题（含答案解析）

这是一份铜陵市2026年中考物理适应性模拟试题（含答案解析），共17页。试卷主要包含了关于分子的下述说法正确的是，连通器在生活有着广泛的应用等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．音乐会上小提琴演奏乐曲时，下列说法正确的是（ ）
A．演奏前，调节小提琴的琴弦松紧可改变声音的响度
B．演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调
C．小提琴演奏的乐曲通过空气传入听众的耳朵
D．小提琴的音色和二胡的音色相同
2．关于如图所示四幅图片的说法中，正确的是（ ）
A．图片A所示的实验表明，真空不能传声
B．图片B所示的实验表明，频率越高，音调越低
C．图片C所示的实验表明，噪声可以在人耳处减弱
D．图片D中的蝙蝠利用发出的光来导航
3．离凸透镜30厘米的光屏上得到一个清晰的烛焰像。则该凸透镜的焦距可能为
A．20厘米 B．30厘米 C．40厘米 D．50厘米
4．用弹簧测力计拉着木块在水平面上匀速运动，保持弹簧测力计示数稳定，则
A．木块受到的拉力大于摩擦力
B．木块相对弹簧测力计是运动的
C．木块受到的重力和水平面对木块的支持力是一对平衡力
D．在木块上放一钩码后，继续拉动木块匀速运动，弹簧测力计示数变小

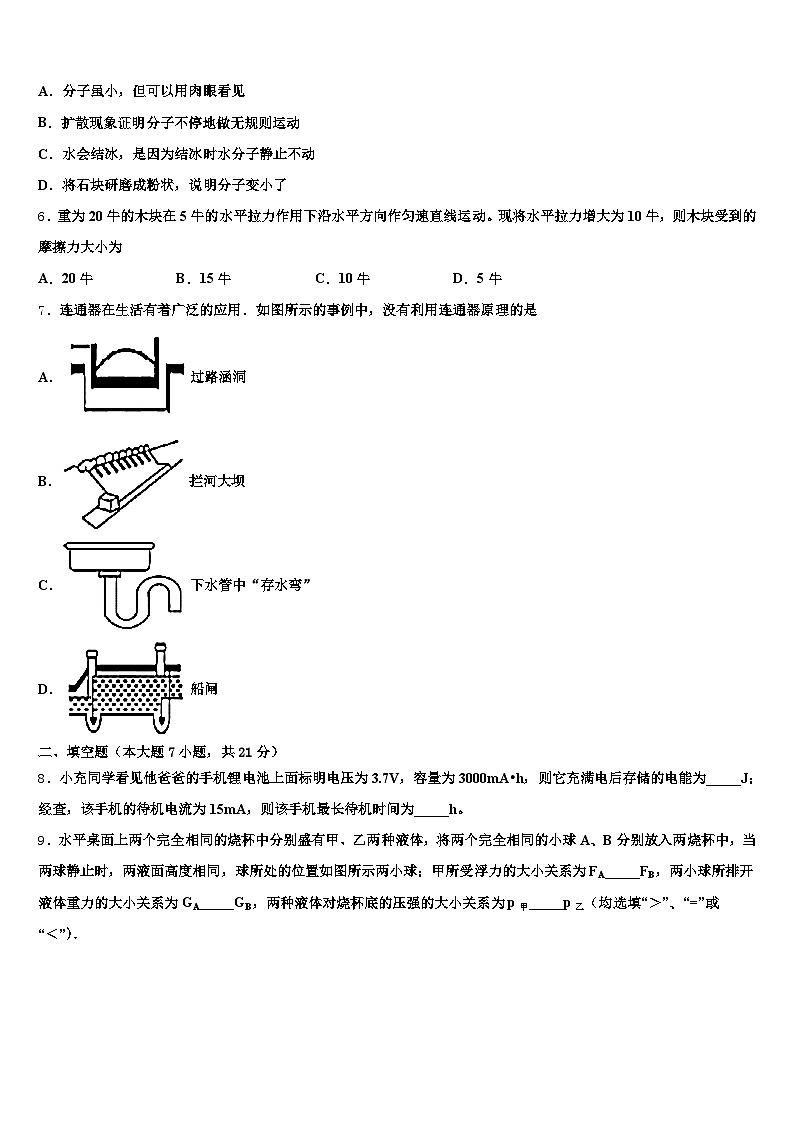

5．关于分子的下述说法正确的是
A．分子虽小，但可以用肉眼看见
B．扩散现象证明分子不停地做无规则运动
C．水会结冰，是因为结冰时水分子静止不动
D．将石块研磨成粉状，说明分子变小了
6．重为20牛的木块在5牛的水平拉力作用下沿水平方向作匀速直线运动。现将水平拉力增大为10牛，则木块受到的摩擦力大小为
A．20牛B．15牛C．10牛D．5牛
7．连通器在生活有着广泛的应用．如图所示的事例中，没有利用连通器原理的是
A．过路涵洞
B．拦河大坝
C．下水管中“存水弯”
D．船闸
二、填空题（本大题7小题，共21分）
8．小充同学看见他爸爸的手机锂电池上面标明电压为3.7V，容量为3000mA•h，则它充满电后存储的电能为_____J；经查，该手机的待机电流为15mA，则该手机最长待机时间为_____h。
9．水平桌面上两个完全相同的烧杯中分别盛有甲、乙两种液体，将两个完全相同的小球A、B分别放入两烧杯中，当两球静止时，两液面高度相同，球所处的位置如图所示两小球；甲所受浮力的大小关系为FA_____FB，两小球所排开液体重力的大小关系为GA_____GB，两种液体对烧杯底的压强的大小关系为p甲_____p乙（均选填“＞”、“=”或“＜”）．

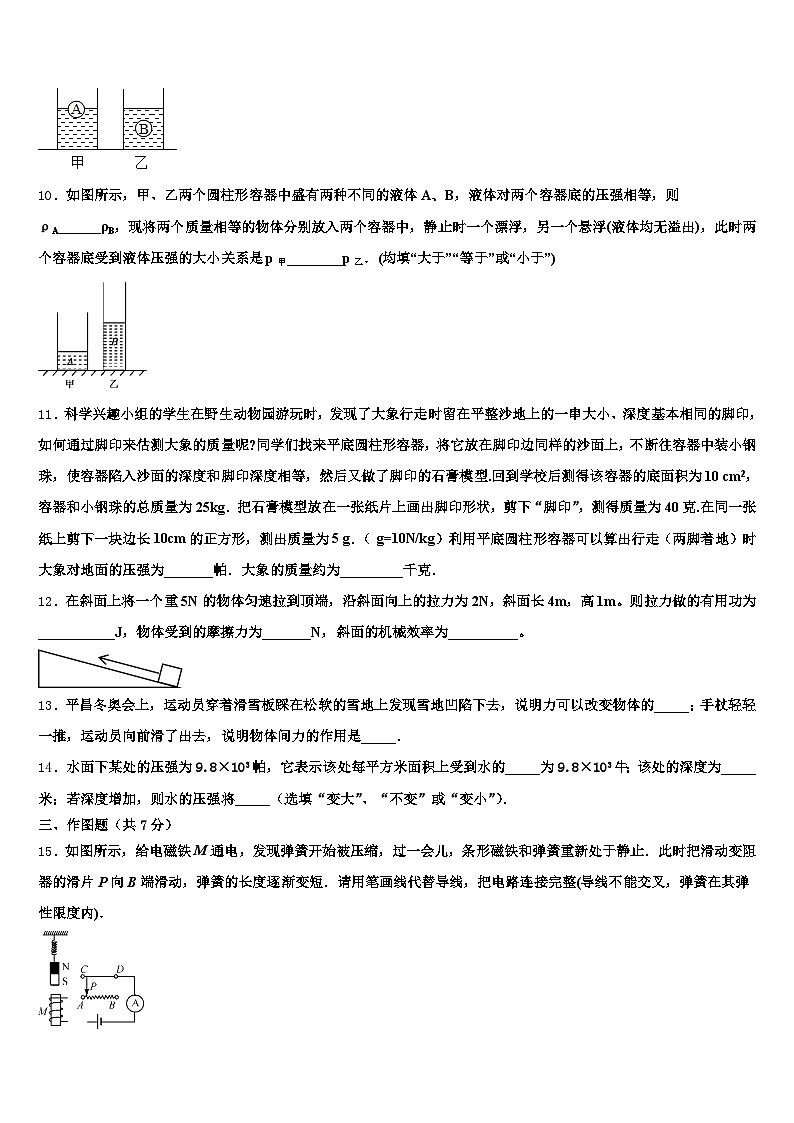

10．如图所示，甲、乙两个圆柱形容器中盛有两种不同的液体A、B，液体对两个容器底的压强相等，则ρA______ρB，现将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮(液体均无溢出)，此时两个容器底受到液体压强的大小关系是p甲________p乙．(均填“大于”“等于”或“小于”)
11．科学兴趣小组的学生在野生动物园游玩时，发现了大象行走时留在平整沙地上的一串大小、深度基本相同的脚印，如何通过脚印来估测大象的质量呢?同学们找来平底圆柱形容器，将它放在脚印边同样的沙面上，不断往容器中装小钢珠，使容器陷入沙面的深度和脚印深度相等，然后又做了脚印的石膏模型.回到学校后测得该容器的底面积为10 cm2，容器和小钢珠的总质量为25kg．把石膏模型放在一张纸片上画出脚印形状，剪下“脚印”，测得质量为40克.在同一张纸上剪下一块边长10cm的正方形，测出质量为5 g．（ g=10N/kg）利用平底圆柱形容器可以算出行走（两脚着地）时大象对地面的压强为_______帕．大象的质量约为_________千克．
12．在斜面上将一个重5N的物体匀速拉到顶端，沿斜面向上的拉力为2N，斜面长4m，高1m。则拉力做的有用功为___________J，物体受到的摩擦力为_______N，斜面的机械效率为__________。
13．平昌冬奥会上，运动员穿着滑雪板踩在松软的雪地上发现雪地凹陷下去，说明力可以改变物体的_____；手杖轻轻一推，运动员向前滑了出去，说明物体间力的作用是_____．
14．水面下某处的压强为9.8×103帕，它表示该处每平方米面积上受到水的_____为9.8×103牛；该处的深度为_____米；若深度增加，则水的压强将_____（选填“变大”、“不变”或“变小”）．
三、作图题（共7分）
15．如图所示，给电磁铁M通电，发现弹簧开始被压缩，过一会儿，条形磁铁和弹簧重新处于静止．此时把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短．请用笔画线代替导线，把电路连接完整(导线不能交叉，弹簧在其弹性限度内)．
16．图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射过C点的光线
（_____）
17．根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像A′B′．
（___）
四、实验题（本大题共5小题，共20分）
18．小明想探究“物体受到的浮力与其形状是否有关”。他找来薄铁片、烧杯和水进行实验。实验步骤如下：
步骤一：将铁片放入盛水的烧杯中，铁片下沉至杯底。
步骤二：将铁片弯成“碗状”再放入水中，它漂浮在水面上。
（1）通过分析可知，第一次铁片受到的浮力_____第二次铁片受到的浮力（选填“大于”“等于”或“小于”）；
（2）小明得出：物体受到的浮力与其形状有关。小明得出错误结论的原因是：他只关注了铁片_____的改变，忽视了_____对浮力大小的影响。
19．如图是课本上的演示实验，请按要求回答：
甲图：该装置能探究声音产生的原因，还能探究声音的______和_______的关系。
乙图：实验现象是：________________________________________。
实验现象说明了：__________________________________________。
20．同学们在实验室里测某小金属块的密度，器材有天平、量筒、小金属块、细线、烧杯和水
（1）请你写出实验步骤；_______
（2）在调节天平时，发现指针位置如图所示，此时应将平衡螺母向________调（选填“左”或“右”）
（3）用调节好的天平称小金属块的质量，天平平衡时，放在右盘中的砝码和游码的位置如图所示；量筒量出小金属块的体积如图所示，由此可知，小金属块的密度ρ=_______________kg/m3。
21．小亮同学用弹簧测力计测量水平运动的物体所受到的滑动摩擦力．
（1）测量前观察弹簧测力计，发现指针指在如图甲所示的位置，他应先_____后再测量；此弹簧测力计的分度值是____________N．
（2）如图乙所示，测量时长木板应________放置，用弹簧测力计平行于长木板拉着木块做____运动，根据二力平衡知识，用弹簧测力计的示数就等于木块受到的滑动摩擦力的大小．
（3）小亮在实验中还发现，用此装置按照（2）中的方式快拉或慢拉木块，弹簧测力计的示数都相同，说明滑动摩擦力的大小与___________无关．测量时，如果不小心使弹簧测力计向右上方倾斜，则木块受到的滑动摩擦力会__________（选填“变大”、“变小”或“不变”）．
22．小华用图示器材，测量额定电压为2.5V小灯泡L的额定功率．
（1）请你用笔画线代替导线，将图中的实物图连接完整．
（_____）
（2）连好电路后闭合开关，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障可能是_______．
（3）排除故障后闭合开关，调节滑动变阻器滑片P到某一位置时电压表的示数为2V，为能测出小灯泡的额定功率，应将滑片P向________（选填“A”或“B”）端移动，直至电压表示数为_______V，此时电流表示数为0.3A，则小灯泡的额定功率是_______W．
（4）实验时小华发现电流表损坏，他在原有实验器材的基础上增加了电阻箱R（）和一个单刀双掷开关，设计了多种在不改变电路连接前提下，通过简单操作（开关S只接“a”“b”各一次）就能测出小灯泡额定功率的电路图，以下设计方案符合要求的有________．（答案不唯一）
五、计算题（本大题共2小题，共13分）
23．如图所示，电源电压恒定不变，电阻R1的阻值为5Ω，小灯泡上标有“12V 6W”字样，闭合开关S。
当开关S1、S2都闭合，滑动变阻器的滑片P移到最右端时，电流表的读数为1.7A，小灯泡恰能正常发光，求滑动变阻器的最大阻值。当开关S1、S2都断开，滑动变阻器的滑片P在最右端，求滑动变阻器消耗的电功率。
24．如图1所示，电源电压保持不变，R1、R1为定值电阻，R3为滑动变阻器．调节R3的滑片P从一端到另一端，电压表V1、V1的示数随电流表A示数变化的图象如图1．求：
（1）R1的阻值；
（1）滑片P在b端时，R3的电功率；
（3）R1的阻值和电源电压．
六、综合能力题（本大题共3小题，共18分）
25．如图所示的电路中，电源电压为8V，R2是阻值为20Ω的定值电阻，R1为压敏电阻。当开关S闭合后，问：
（1）当压敏电阻R1受到的压力从0增加到3N的过程中，电流表示数的变化是_____（填 “增大”、“减少”或“不变”）？
（2）当电流表示数为0.6A时，压敏电阻受到的压力为多少_____？
（3）当电路连续工作10min，电阻R2产生的热量为多少_______？
26．阅读短文，回答问题
伟大的发明---单靠重力工作的电灯
英国伦敦设计师马丁•瑞德福和吉姆•里弗斯发明了一款实用的“重力灯”。它靠重力发电。在灯身上挂着一个重物，重物下落时，它会拉动灯中心的一根绳子，从而启动一台发电机。发电机把下落重物产生的能量为灯供电。这和手描式发电装置的原理一样现在，重力灯迎来了第二代﹣“重力LED灯GL02”，其亮度相当于一个12瓦的日光灯（如图1），使用寿命可以达到200年。“重力LED灯G02”挂大约2米高，通过拉几下珠绳把重物吊起，松开后，重物因重力的关系会慢慢下降（每秒大约2mm，如图2）。以一系列的齿轮带保超重的物体安全地着陆地面。当沙包落到地面时，只要将沙包再提高至原来位置，又可以继续发电。这样就能拥有绿色、不用电池、无污染、使用“零成本、源源不断的光能。重力LED灯的照明时间取决于安装的高度，正常情况下，安置于18米的高度，可以维持约20分钟的照明，当然你安装高度的越高。维持时间越长。
重力灯的主要构件是直流发电机，它的工作原理是_____现象。重力灯的内部结构如图3所示，使用了滑轮系统，通过向下拉珠绳把重物吊起。重力灯利用滑轮系统的目的是_____。如果某一次使用重力灯，将质量为20kg的重物吊起到1.8m的高度释放，重物以2mm/s速度匀速竖直下降，整个过程中可使10只并联的标有“3V、10mA”LED灯正常发光。则整个过程中重物的重力做功_____J（g=10Nkg）；重力灯的能量转化效率为_____。重力灯是绿色、无污染的清洁照明工具，使用“零”成本。但它也有不足之处，请说出使用重力灯的一点不足：_____。
27．如图甲所示，是一款家用电火锅，容量4L，额定电压220V，它能实现发热电阻丝R1在160W—1210W之间无极调温，图乙是它的电路简化图.
(1)为了保护发热电阻丝，开关刚刚闭合时，电火锅处于保温状态，滑片应位于电阻丝R2的_____端．(选填“A”或“B”)
(2)当滑片从R2的最右端移到最左端时能够实现R1电功率从160W—1210W的无极调温，则R1的阻值为多大，R2的最大阻值为多大？_____
(3)电火锅以最大功率加热时，求电路中的电流．_____
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A. 演奏前，调节小提琴的琴弦松紧可改变声音的音调，故A错误；
B. 演奏时，用力拉紧小提琴的同一琴弦，琴弦的振幅大，响度大，改变的是响度，故B错误；
C. 空气可以传播声音，所以小提琴演奏的乐曲通过空气传入听众的耳朵，故C正确；
D. 音色是发声体特有的特征，可以用来区分声源，小提琴的音色和二胡的音色是不同的，所以我们能分辨是用哪一种乐器演奏的，故D错误；
故选C．
注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
2、A
【解析】
A、图片所示的实验闹铃的声音听不到，因为它周围接近真空，真空不能传声，故A正确；
B、图片所示的实验表明，声音响度的大小与振幅的关系，故B错误；
C、图片所示的实验即可研究声音是由物体的振动产生的，也可研究声音的音调与频率的关系，故C错误；
D、图片中的蝙蝠利用发出的超声波导航，而不是电磁波，故D错误。
3、A
【解析】
离凸透镜30厘米的光屏上得到一个清晰的烛焰像说明成实像，即物体一定放在一倍焦距以外，则该凸透镜的焦距可能为20厘米，选A
4、C
【解析】
A．由于木块是匀速运动的，所受到的拉力与摩擦力是一对平衡力，大小相等，所以A错；
B．以测力计为参照物，木块的位置没有发生相对变化，所以是静止的，B错；
C．重力和支持力大小相等、方向相反，作用在同一个物体上，作用在同一条直线上，所以它们是平衡力，C正确；
D．放一钩码后，木块对平面的压力增大，摩擦力也会增大，但木块仍匀速运动，所以测力计的示数等于摩擦力的大小会增大，所以D错．
5、B
【解析】
A．分子很小，要观察分子要使用放大倍数比较大的电子显微镜来观察，直接用肉眼是看不到的，故A错误；
B．由于构成物质的分子是在不停的做无规则运动，分子之间有间隙，所以两种物质互相接触时就可以彼此进入对方，这种现象叫扩散；故B正确；
C．分子总是在不断的运动的，水降温会结冰，是因为分子间的间隔发生了改变，故选项C错误．
D．石块是宏观的物质，分子是微观物质，将石块研磨成粉状，分子大小不会改变，不能说明分子变小，故D错误．故答案为B．
6、D
【解析】
木块在水平方向受水平拉力F=5N，滑动摩擦力f作用，做匀速直线运动，处于平衡状态，由平衡条件得：f=F=5N；将水平拉力增大为10牛，因为木块对桌面的压力仍等于重力，没有变化，而且接触面的粗糙程度也不变，所以摩擦力大小不变，仍是5N，故D正确。
7、B
【解析】
连通器的特点：上端开口下端连通的容器．连通器里只有一种液体，在液体不流动的情况下，连通器各容器中液面的高度总是相平的．
【详解】
A．壶嘴和壶身构成了连通器；
B．拦河大坝是根据液体压强随深度的增加而增大的特点修建成上窄下宽的形状，不属于连通器；
C．下水管成U形，水不流动时，U形管里的水相平，可以防止下水道里的气味散发出来，属于连通器；
D．船闸上端开口，底部相连，构成了一个连通器；
二、填空题（本大题7小题，共21分）
8、39960 200
【解析】
根据W=UIt求出电流做的功即为储存的电能。根据电池容量求出待机的时间。
【详解】
充电电流所做的功即储存的电能为：W=UIt=3.7V×3000×10-3A×3600s=39960J，
该手机最长待机时间为：。
9、= = ＞
【解析】
由图可知，A球漂浮，B球悬浮，所以根据悬浮和漂浮条件可知两球受到的浮力都等于各自的重力，由于两个小球是相同的，重力相等，所以FA=FB=G．
根据阿基米德原理可知：排开液体重力GA=FA，GB=FB，所以GA=GB；
由于A球漂浮，B球悬浮，根据物体的浮沉条件可知：ρ甲＞ρ球，ρ乙=ρ球，
则两种液体的密度大小关系是：ρ甲＞ρ乙．
因为两容器液面等高（深度h相同），根据液体压强公式p=ρgh可得，两种液体对烧杯底的压强的大小关系为p甲＞p乙．
10、大于 小于
【解析】
根据两种液体对容器底的压强相等，结合图知hA＜hB，由p=ρgh可知，ρA＞ρB；
因为原来两容器中液体产生的压强相等，均匀柱形容器，则FA=GA=pSA；FB=GB=pSB；又因为SA＞SB，可得GA＞GB，
由将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮（液体均无溢出），由于两物体重力相等都为G，原来液体对两个容器底的压强相等都为p，放入物体后的压强分别为p甲=p+、p乙=p+，由SA＞SB可知：p甲＜p乙．
11、2.5 ×105， 4000
【解析】
大象对地面的压强和钢珠对地面的压强相同，所以P=F/S=25×10N/0.001㎡="2.5" ×105Pa
大象脚印的面积为：40×1/5×100cm2=800cm2=0.08㎡
由P="F" /s 得F="Ps=2.5" ×105Pa×0.08㎡×2=2×104N，
由G=mg得m="G" /g =4×104N/ 10N/kg =4×103kg．
12、5 0.75 62.5%
【解析】
拉力做的有用功：W有=Gh=5N×1m=5J，
拉力F对物体做的总功：W总=Fs=2N×4m=8J，
额外功：W额= W总- W有=8J-5J=3J，
摩擦力：f==0.75N，
斜面的机械效率：η==62.5%。
13、形状 相互
【解析】
力的作用效果有两个：一是改变物体的运动状态（指速度的大小和方向），二是改变物体的形状运动员穿着滑雪板踩在松软的雪地上发现雪地凹陷下去，说明力可以改变物体的形状，手杖轻轻一推，运动员向前滑了出去，说明物体间力的作用是相互的．
14、压力 1 变大
【解析】
压强是表示物体单位面积上所受压力的物理量，压强为9.8×103帕，它表示该处每平方米面积上受到水的压力为9.8×103牛，根据P＝可得h＝1m
因为液体压强随深度的增加而增大所以若深度增加，则水的压强将变大．
三、作图题（共7分）
15、
【解析】
弹簧的长度逐渐变短，说明磁铁受到的斥力变大，故螺旋管的上端为S极，根据安培定则可知，电磁铁的上端应接电源的正极；把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短，说明此时的电流变大，故应接滑动变阻器的B接线柱，如下图所示：
16、
【解析】
因为A和B两点，一个是发光点，一个是该发光点在平面镜中的像，所以连接AB并做其垂直平分线，可得到平面镜的位置；因为经平面镜反射后的一条光线过C点，因此当A点为像点时，可以连接AC，交平面镜于点O，然后连接BO即为入射光线，再连接OC即为反射光线，如图所示：
17、
【解析】
平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
【详解】
分别作出物体AB端点A. B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图:
四、实验题（本大题共5小题，共20分）
18、小于 形状 排开水的体积
【解析】
（1）第一次：铁片下沉说明F浮1＜G，第二次：铁片漂浮说明F浮2＝G，所以F浮1＜F浮2；
（2）本探究实验把铁片弯成“碗状”，改变了形状，虽然都是水，但没有全浸入，两次排开液体的体积不同，所以得出结论是不正确的，即：他只关注了铁片形状的改变，没有控制排开水的体积对浮力大小的影响。
19、响度振幅温度计示数升高快慢不同电流相同时，相同时间内，电阻越大产生的热量越多
【解析】
[1][2]甲图：在该实验中通过观察小球的运动可以知道音叉在振动，如果响度越大，小球被弹开的距离越大，这也说明响度与音叉振动的幅度有关。
[3][4]乙图：在实验中，刚开始温度计的示数相同，当加热一段时间后，发现两个瓶中水的温度升高的快慢不同，这也说明当电阻不同时，在相同的时间内，当电流相同时，电阻越大，其产生的热量就越多。
20、见解析 左 7.8×103
【解析】
根据题中“同学们在实验室里测某小金属块的密度，器材有天平、量筒、小金属块、细线、烧杯和水”可知，本题考查密度的测量。根据实验原理，选择器材，设计实验步骤，完成实验；
【详解】
（1）实验步骤：
①把天平放在水平桌面上，把游码归零，调节横梁平衡；
②将小金属块放在左盘中，测出质量m；
③在量筒中倒入适量的水并记下水的体积V1；
④将小金属块用细线系好后慢慢地浸没于量筒的水中并记下总的体积V2；
（2）在调节天平时，发现指针位置如图所示，偏向分度盘的右侧，此时应将平衡螺母向左调节。
（3）物体的质量 m=20g+10g+5g+4g=39g；物体的体积V=V2-V1=30mL-25mL=5mL=5cm3；
根据可得，小金属块的密度
。
21、调零 0.2 水平 匀速直线 速度 变小
【解析】
（1）在用弹簧测力计测量前若发现指针不是指在0刻度线上，必须要进行调零；由图知：弹簧测力计上最大刻度是5N，所以量程为0~5N，1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N；
（2）测量时长木板应水平放置；实验时为了测出摩擦力的大小，应使弹簧测力计拉着木块在水平面上做匀速直线运动，根据二力平衡，可知此时滑动摩擦力与拉力大小相等；
（3）根据影响滑动摩擦力大小的两个因素：压力大小和接触面的粗糙程度不变，即使运动速度增大，滑动摩擦力也不变，弹簧测力计的示数都相同，说明滑动摩擦力的大小与速度无关；弹簧测力计向右上方倾斜时，拉力在水平方向的分力与摩擦力平衡，即木块受到的滑动摩擦力会变小．
22、 灯泡断路 B 2.5 0.75 A、D
【解析】
(1)测小灯泡的电功率实验中电流表、滑动变阻器、灯泡应串联，且滑动变阻器一上一下接，2.5V小灯泡正常工作电流应小于0.6A，所以电流表使用0−0.6A量程，如图所示：
(2)灯泡不亮，电流表无示数，说明某处发生了断路，电压表示数接近电源电压，说明与电压表并联的灯泡出现了断路，（3）排除故障后闭合开关，调节滑动变阻器滑片P到某一位置时电压表的示数为2V，为能测出小灯泡的额定功率，应将滑片P向B端移动，直至电压表示数为2.5V，此时电流表示数为0.3A， 所以灯泡的额定功率P＝UI＝2.5V×0.3A＝0.75W. （4）实验时小华发现电流表损坏，他在原有实验器材的基础上增加了电阻箱R和一个单刀双掷开关，设计了多种在不改变电路连接前提下，通过简单操作（开关S只接“a”“b”各一次）就能测出小灯泡额定功率的电路图，分析A图可知，开关S先接a，调节滑动变阻器使电压表示数为2.5V，再将开关S先接b，调节电阻箱使电压表示数仍为2.5V，此时变阻箱等效替代小灯泡，由此求出电阻箱的电流即为灯泡的电流，故A设计方案符合要求；B. 开关S先接a，电压表测电阻箱的电压，再将开关S先接b，电压表测电阻箱和灯泡的总电压，不能测使小灯泡正常发光的电压，故B设计方案不符合要求；C. 开关S先接b，再将开关S先接a，电压表反偏，故C设计方案不符合要求；D. 开关S先接a，调节滑动变阻器使电压表示数为2.5V，再将开关S先接b，测出电阻箱和灯泡的总电压，从而求出电阻箱的电压，根据欧姆定律即可求出电路中的电流，故 D设计方案符合要求．故选AD.
点睛：（1）本实验中电流表、滑动变阻器、灯泡应串联，滑动变阻器一上一下接；（2）电压表有示数，说明与电压表两接线柱连接的电路是通路，电流表无示数，说明电路断路，据此分析故障的可能原因；（3）根据P＝UI计算小灯泡的额定功率．（4）逐个分析电路，找出符合要求的设计方案．
五、计算题（本大题共2小题，共13分）
23、10Ω 6.4W
【解析】
试题分析：（1）S1S2都闭合时，L与R2并联，灯泡正常发光，则U实=U额=12V，
且U总="12V" ，I实=I额=P额/U额=6W/12V=0.5A，R2的电流I2=I总-I实=1.7A-0.5A=1.2A，滑动变阻器的滑片P移到最右端时有最大阻值，所以，R2的最大值是I2max=U总/I2=10Ω
（2）S1S2都断开时，R1与R2串联，I=U/（R1+R2）=12V/(5Ω+10Ω)=0.8A，滑动变阻器的滑片P在最右端，有最大阻值，滑动变阻器消耗的电功率P=I2R=6.4W
考点：欧姆定律及其应用，电功率的计算
24、（1）1Ω（1）7W（3）0.4Ω ；8.4V
【解析】
（1）分析电路图，滑动变阻器、三电阻串联，电压表V1测量R1两和R3两端的总电压，电压表V1测量R1两端的电压，电流表测量电路中的电流；当滑片P向左移动时，滑动变阻器连入的电阻变小，电路中的电流变大，根据欧姆定律可知，R1、R1两端的电压变大，电压表V1示数变大，电压表V1示数变小，R3两端的电压变小，R1和R3两端的总电压变小，由此可知图象中上半部分为R1和R3的I﹣U图象，下半部分为R1的I﹣U图象；R1的阻值：R1＝＝＝1Ω；
（1）b点时滑动变阻器的电阻最大，电流最小，R1、R3的总电阻：R＝＝＝8Ω，R3的电阻：R3＝R﹣R1＝8Ω﹣1Ω＝7Ω，R3的电功率：P＝I1R3＝（1A）1×7Ω＝7W；
（3）由图象可知：P在b点时，Ib＝1A，电源电压为：
U＝8V+IR1＝8V+1A×R1＝﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
P在a时，R3＝0，U1a＝6V，Ia＝6A
电源电压为：U＝6V+I′R1＝6V+6A×R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
联立①②解得：
R1＝0.4Ω，U＝8.4V．
六、综合能力题（本大题共3小题，共18分）
25、增大 2N 1920J
【解析】
（1）由甲图可知，R1与R2并联，电流表测干路总电路。由乙图可知，当R1受到的压力从0N增加到3N的过程中，R1的阻值在减小，则通过R1的电流会增大；R2是定值电阻，则通过R2的电流不变。所以干路电流等于两支路电流之和也在增大，即电流表示数增大。
（2）通过R2的电流为I2===0.4A，当电流表示数为I=0.6A时，通过R1的电流为I1=I-I2=0.6A-0.4A=0.2A，此时压敏电阻的阻值为R1===40Ω，对照乙图可知，此时压敏电阻R1受到的压力为2N。
（3）R2连续工作10min产生的热量为Q===1920J
26、电磁感应 省力且改变拉力的方向 360 75% 悬挂的高度有一定的局限性。
【解析】
（1）重力灯的主要构件是直流发电机，发电机的工作原理是电磁感应现象，即闭合电路中的一部分导体切割磁感线时，电路会产生感应电流；
（2）由图可知，该滑轮系统是有一个定滑轮和一个动滑轮组成的滑轮组，既可以省力，又可以改变拉力的方向；
（3）重力所做的功：W=Gh=mgh=20kg×10N/kg×1.8m=360J；
下落时间：t==900s；
10只“3V、10mA”LED灯消耗的电能：W电=10×UIt=10×3V×0.01A×900s=270J；
重力灯的能量转化效率：η=×100%＝75%；
（4）使用时把悬挂在绳子末端的重物提至灯的顶端，因此悬挂的高度有一定的局限性。同时，功率小；供电时间短；不能持续供电。
27、B 40Ω；70Ω 5.5A
【解析】
（1）由图可知定值电阻R1和滑动变阻器R2串联，为了保护发热电阻丝，开关刚刚闭合时，电火锅处于保温状态，即电阻最大，此时滑片应位于R2的B端；
（2）当滑片位于R2最左端时，只有R1接入电路，R1消耗的功率最大是1210W，根据P=得R1===40Ω，当滑片位于R2最右端时，R2接入阻值最大，此时总电阻最大，R1功率最小是160W，根据P=I2R得此时电路电流I===2A，电路总电阻R总===110Ω，R2=R总-R1=110Ω-40Ω=70Ω；
（3）电火锅以最大功率加热时，只有R1接入电路，此时电流：I大===5.5A．
