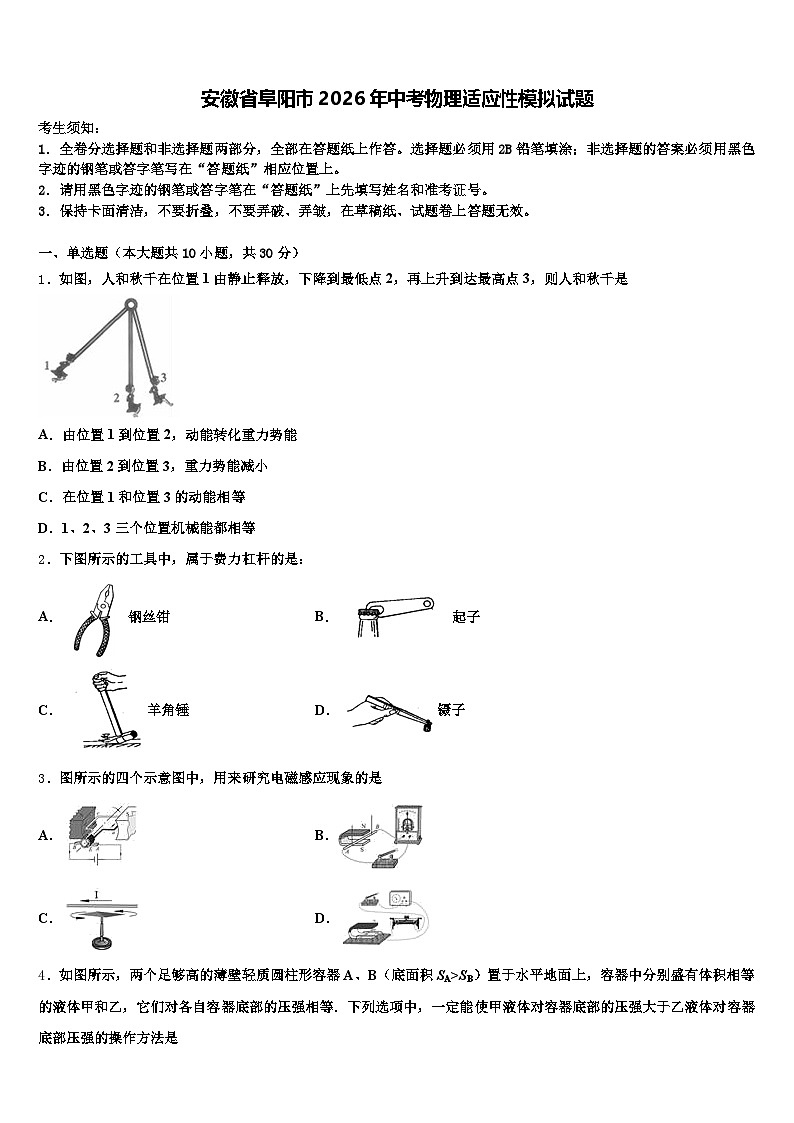

安徽省阜阳市2026年中考物理适应性模拟试题（含答案解析）

这是一份安徽省阜阳市2026年中考物理适应性模拟试题（含答案解析），共18页。试卷主要包含了下列说法中确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1．如图，人和秋千在位置1由静止释放，下降到最低点2，再上升到达最高点3，则人和秋千是
A．由位置1到位置2，动能转化重力势能
B．由位置2到位置3，重力势能减小
C．在位置1和位置3的动能相等
D．1、2、3三个位置机械能都相等
2．下图所示的工具中，属于费力杠杆的是：
A． 钢丝钳B． 起子
C．羊角锤D．镊子
3．图所示的四个示意图中，用来研究电磁感应现象的是
A．B．
C．D．

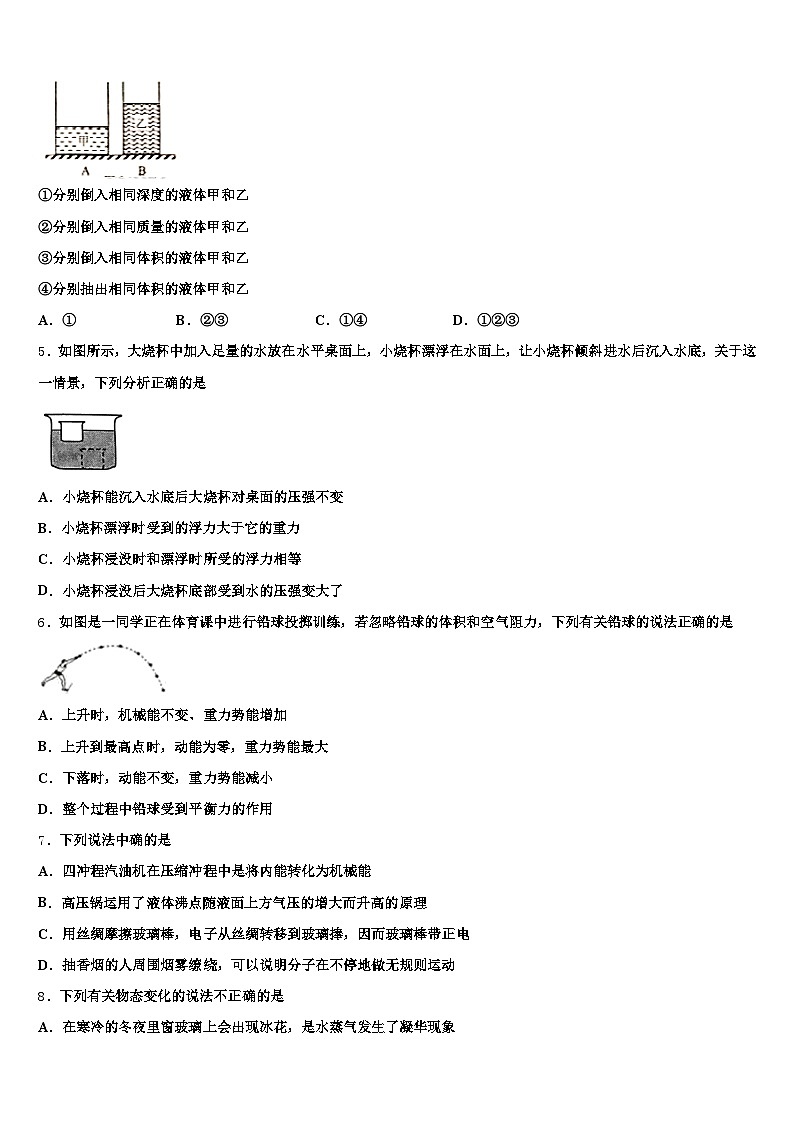

4．如图所示，两个足够高的薄壁轻质圆柱形容器A、B（底面积SA>SB）置于水平地面上，容器中分别盛有体积相等的液体甲和乙，它们对各自容器底部的压强相等．下列选项中，一定能使甲液体对容器底部的压强大于乙液体对容器底部压强的操作方法是
①分别倒入相同深度的液体甲和乙
②分别倒入相同质量的液体甲和乙
③分别倒入相同体积的液体甲和乙
④分别抽出相同体积的液体甲和乙
A．①B．②③C．①④D．①②③
5．如图所示，大烧杯中加入足量的水放在水平桌面上，小烧杯漂浮在水面上，让小烧杯倾斜进水后沉入水底，关于这一情景，下列分析正确的是
A．小烧杯能沉入水底后大烧杯对桌面的压强不变
B．小烧杯漂浮时受到的浮力大于它的重力
C．小烧杯浸没时和漂浮时所受的浮力相等
D．小烧杯浸没后大烧杯底部受到水的压强变大了
6．如图是一同学正在体育课中进行铅球投掷训练，若忽略铅球的体积和空气阻力，下列有关铅球的说法正确的是
A．上升时，机械能不变、重力势能增加
B．上升到最髙点时，动能为零，重力势能最大
C．下落时，动能不变，重力势能减小
D．整个过程中铅球受到平衡力的作用
7．下列说法中确的是
A．四冲程汽油机在压缩冲程中是将内能转化为机械能
B．高压锅运用了液体沸点随液面上方气压的增大而升高的原理
C．用丝绸摩擦玻璃棒，电子从丝绸转移到玻璃捧，因而玻璃棒带正电
D．抽香烟的人周围烟雾缭绕，可以说明分子在不停地做无规则运动

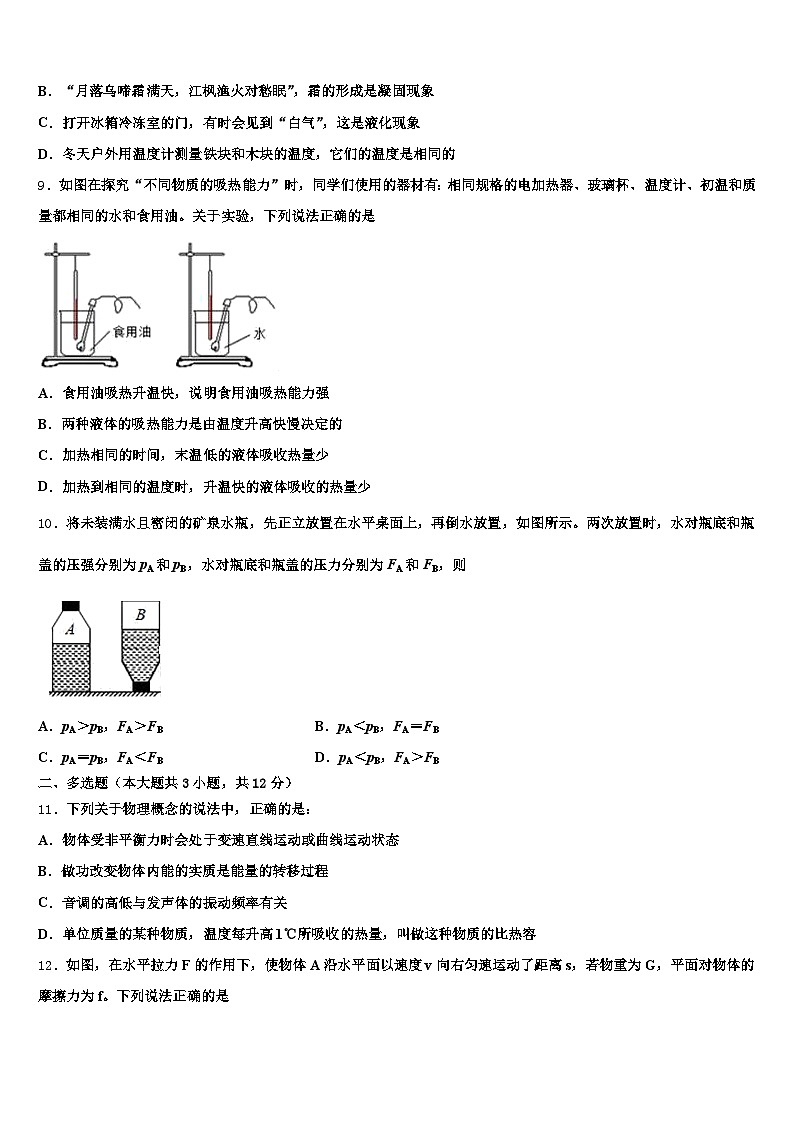

8．下列有关物态变化的说法不正确的是
A．在寒冷的冬夜里窗玻璃上会出现冰花，是水蒸气发生了凝华现象
B．“月落乌啼霜满天，江枫渔火对愁眠”，霜的形成是凝固现象
C．打开冰箱冷冻室的门，有时会见到“白气”，这是液化现象
D．冬天户外用温度计测量铁块和木块的温度，它们的温度是相同的
9．如图在探究“不同物质的吸热能力”时，同学们使用的器材有：相同规格的电加热器、玻璃杯、温度计、初温和质量都相同的水和食用油。关于实验，下列说法正确的是
A．食用油吸热升温快，说明食用油吸热能力强
B．两种液体的吸热能力是由温度升高快慢决定的
C．加热相同的时间，末温低的液体吸收热量少
D．加热到相同的温度时，升温快的液体吸收的热量少
10．将未装满水且密闭的矿泉水瓶，先正立放置在水平桌面上，再倒水放置，如图所示。两次放置时，水对瓶底和瓶盖的压强分别为pA和pB，水对瓶底和瓶盖的压力分别为FA和FB，则
A．pA＞pB，FA＞FBB．pA＜pB，FA＝FB
C．pA＝pB，FA＜FBD．pA＜pB，FA＞FB
二、多选题（本大题共3小题，共12分）
11．下列关于物理概念的说法中，正确的是：
A．物体受非平衡力时会处于变速直线运动或曲线运动状态
B．做功改变物体内能的实质是能量的转移过程
C．音调的高低与发声体的振动频率有关
D．单位质量的某种物质，温度每升高1℃所吸收的热量，叫做这种物质的比热容
12．如图，在水平拉力F的作用下，使物体A沿水平面以速度v向右匀速运动了距离s，若物重为G，平面对物体的摩擦力为f。下列说法正确的是
A．有用功的功率为fv
B．拉力做功的功率为3Fv
C．装置的机械效率为
D．额外功为(3F－f)s
13．下列现象不会引起家庭电路发生火灾的是
A．用电器总功率过大B．短路
C．开关内两根线相碰D．用细保险丝替换粗保险丝
三、填空题（本大题共5小题，共10分）
14．在测量盐水密度的实验中，将烧杯中质量为33g的盐水全部倒入量筒中，如图所示，盐水的体积是_____cm3，则盐水的密度是_____kg/m3，采用这种方法测量的盐水密度将_____（选填“偏大”或“偏小”）。
15．如图所示，电源、热敏电阻（热敏电阻的阻值会随温度的升高而减小，把热敏电阻放入盛水的烧杯中）电磁铁、定值电阻R0由导线连接成一个串联电路，在线圈的上方固定一个弹簧测力计，其下端挂一铁块．电磁铁的上端是_____极．观察到弹簧测力计的示数增大的过程中，烧杯中的水温_____（选填“升高”“不变”或“降低”）
16．为了安全，驾乘人员必须使用安全带，这主要是防止出现意外情况，司机紧急刹车时，由于_______造成的危害．安全带做得扁而宽大是为了减小安全带对人的________．
17．生活中许多现象都可以用我们热学的物理知识解释，例如腌制咸鸭蛋使盐进入鸭蛋中是一种_______现象，烧水煮鸡蛋是利用__________的方式改变鸡蛋的内能．完成光路图（凹透镜和凸透镜的左焦点重合）
甲乙两种液体的比热容之比2:1，当它们吸收的热量之比为4:3时，升高的温度之比为1:3，则甲乙的质量之比为__________．
18．每年6月6日是全国“爱眼日”．如图中表示近视眼的是_____图（选填“甲”或“乙”），近视眼应佩戴_____透镜制成的眼镜进行矫正．
四、计算题（本大题共3小题，共29分）
19．某电饭锅简化电路如图甲所示，R1和R2均为定值电热丝，S、S1为自动开关，煮饭时，把电饭锅接入220V电路中，电路中总电流随时间变化的图象如图乙所示．求：
电饭锅工作时的最大功率和最小功率；电热丝R2的阻值；若电压降低，S1断开，这时电路中的电流始终为1A，10min内电饭锅产生的热量．
20．新能源电气混合公交车已经在我市“登陆”．公交车满载时总质量为8t，输出功率为72kW．（g取10N/kg，天然气的热值q=4×107J/m3）
公交车在10min内行驶了9km求行驶的平均速度．公交车满载静止在水平地面上，对地面的压强是2×105Pa，求轮胎与地面接触的总面积．公交车匀速行驶10min，完全燃烧天然气2.7m3，求发动机的效率．
21．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换到加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表．热水器正常加热35min，可使满箱水的温度从25℃升高到55℃．求：
（1）热水器处于保温状态时，电路中的电流；（结果保留一位小数）
（2）R1的阻值；
（3）在上述加热任务中，水吸收的热量；
（4）在上述加热任务中，热水器的加热效率．
五、作图题（本大题共2小题，共4分）
22．为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．
23．如图所示，是一束可发光菊花工艺品经过凸透镜成像的过程，其中花顶S点成像在S、点，请画出SA光线通过凸透镜折射后的光线．
（____________）
六、实验探究题（本大题共3小题，共15分）
24．在初中物理的学习中，我们曾用斜面做过多次探究实验，如图所示，甲是利用斜面“探究阻力对物体运动的影响”；乙是“测定斜面的机械效率”． （忽略空气阻力）
（1）在甲实验探究中， “让小车从斜面的同一高度自由下滑”的操作步骤，这样操作的目的都是为了使小车_______________．
（2）在甲的三次实验中，若小球克服毛巾的摩擦力做的功为W1，小球克服木板的摩擦力做的功为W2，则W1________W2（选填“大于”、“等于”或“小于”）．
（3）小宇通过上面的探究学习，思考了一个问题：当自己荡秋千运动到右侧最高点时，如果自己受到的力全部消失，自己将会处于怎样的运动状态呢？她做出了以下猜想，你认为其中准确的是_______．（图中的黑点表示小红同学）
（4）如下表所示是小宇测定斜面机械效率实验的记录数据，表中①处的数据为______，分析表中数据，写出实验结论_____________．
（5）请计算出当斜面较陡时，斜面的摩擦力大小为____________N．
25．下面是小明同学“测量不规则小石块密度”的实验报告，请你将空缺处补充完整。测量不规则小石块密度
实验目的：用天平和量筒测量小石块的密度
实验器材：天平（砝码）、量筒、水、细线和小石块
实验原理：_____
主要实验步骤：将天平放在水平桌面上，游码置于标尺的零刻度处，发现天平的指针如图甲所示，此时应将平衡螺母向_____（填“左”或“右”）调节，使天平横梁平衡。用天平测量石块质量时，示数如图乙所示；向量筒中倒入适量的水，水面所到达的刻度如图丙所示；将小石块完全浸没在量筒的水中，水面所到达的刻度如图丁所示。
实验数据记录及数据处理：在虚线框内设计一个记录上述实验数据的表格，并将数据及所得结果填入表中_____。
实验评估：另一同学的实验方法是先用水和量筒测出石块体积，再取出石块放在天平上测石块质量，这种实验方法测出的石块密度值比真实值_____（选填“偏大”或“偏小”）。
26．为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有“10Ω 1A”的R1和“20Ω 1A”的R2。
为了完成实验，你认为应该选用的滑动变阻器是_____。（选填“R1”或“R2”）请用笔划线代替导线将图甲的实验电路补充完整_________。（要求：滑动变阻器滑片向右移动时，灯泡变亮）电路正确连按后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你认为造成这一﹣现象的原因可能是_____。（选填字母）
A．电流表断路 B．小灯泡短路 C．小灯泡灯丝断了 D．滑动变阻器短路排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是_____。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A. 由位置1到位置2，人和秋千的质量不变，速度变大，动能变大；同时高度减小，重力势能减小，故是将重力势能转化为动能的过程，故A错误；
B. 由位置2到位置3，该过程中人和秋千的质量不变，高度增加，故重力势能增大，故B错误；
C. 据图可知，人和秋千在1位置和3位置的速度都是0，所以动能相同，故C正确；
D. 由位置1到位置3的过程中，由于存在阻力和摩擦，所以一部分机械能转化成内能，故机械能减小，故D错误．
2、D
【解析】
动力臂小于阻力臂的杠杆属于费力杠杆，四幅图中只有镊子的动力臂是小于阻力臂的，故应选D。
3、B
【解析】
A是通电导体在磁场中受到力的作用，是电动机的原理；B是闭合电路的一部分导体在磁场中受到力的作用，用来研究电磁感应现象，B正确；C是奥斯特实验，说明通电导体周围存在磁场；D是通电后，导体棒在磁场中发生运动，是研究通电导线在磁场中受磁场力的．
4、A
【解析】
由于液体对容器底部的压强相等，且A容器内液体甲的高度大于B容器内液体乙的高度，由p=ρgh知道，ρ甲＞ρ乙；又因为容器中原来分别盛有液体甲和乙的体积相等，即V甲 =V乙，所以，由V=Sh和p液 =ρ液 gh液 知道，，由于它们对各自容器底部的压强相等，所以，；
①分别倒入相同深度的液体甲和乙，则甲液体对容器底部的压强p甲′=p甲 +ρ甲g△h；乙液体对容器底部压强p乙′=p乙 +ρ乙 g△h，由于p甲 =p乙，ρ甲 ＞ρ乙，则p甲′＞p乙′，故符合题意；
②分别倒入相同质量的液体甲和乙，由于柱状容器中液体对底部的压力等于液体的重力，则甲液体对容器底部的压强p甲′=p甲+；乙液体对容器底部压强p乙′=p乙 +，由于p甲=p乙，SA ＞SB ，则p甲′＜p乙′，故不符合题意；
③分别倒入相同体积的液体甲和乙时，则甲液体对容器底部的压强p甲′=p甲 +；乙液体对容器底部压强p乙′=p乙 +，由于p甲 =p乙 ，；则p甲′=p乙′，故不符合题意．
④分别抽出相同体积的液体甲和乙，则甲液体对容器底部的压强p甲 ′= p甲 +；乙液体对容器底部压强p乙′= p乙 +，由p甲 =p乙 ，；则p甲′=p乙′；
综上所述，能使甲液体对容器底部的压强大于乙液体对容器底部压强的操作方法是①．
5、A
【解析】
A．小烧杯沉入水底后，大烧杯对桌面的压力不变，压强不变，故A选项正确；
B．小烧杯漂浮时受到的浮力等于它的重力，故B选项错误；
C．因为小烧杯浸没时受到的浮力小于重力，而小烧杯漂浮时受到的浮力等于重力，所以小烧杯浸没时受到的浮力小于漂浮时所受到的浮力，故C选项错误；
D．因为小烧杯浸没后小烧杯受到的浮力变小，所以小烧杯排开水的体积变小，所以小烧杯浸没后，水面下降，所以根据液体压强公式可知，小烧杯浸没后大烧杯底部受到水的压强变小了，故D选项错误．
6、A
【解析】
A．实心球在上升过程中，因为质量不变、速度减小、高度增大，所以实心球的动能减小，重力势能增加，动能转化为重力势能；不考虑空气阻力，机械能总量不变，故A正确；
B．上升到最髙点时，重力势能最大，但实心球仍有水平方向的速度，因此动能不为零，故B错误；
C．下落时，重力势能转化为动能，动能增加，重力势能减小，故C错误；
D．整个过程中铅球只受重力作用，铅球的运动状态不断发生改变，故铅球受到非平衡力的作用，故D错误；
7、B
【解析】
A. 汽油机共有四个冲程，汽油机在压缩冲程中将机械能转化为内能，故A错误；
B. 压强越大，沸点越高，因此高压锅就是利用液体沸点随气压的升高而升高的原理，故B正确；
C. 丝绸与玻璃摩擦，玻璃中电子转移到丝绸上，玻璃由于失去电子而带正电，故C错误；
D. 抽香烟的人周围烟雾缭绕，烟雾是固体小颗粒的运动，不能说明分子在不停地做无规则运动，故D错误．
8、B
【解析】
A. 在寒冷的冬夜里窗玻璃上会出现冰花，是室内的水蒸气遇到冷的窗玻璃，发生了凝华现象，故A不合题意；
B. “月落乌啼霜满天，江枫渔火对愁眠”，霜是水蒸气遇冷，凝华形成的，故B符合题意；
C. 打开冰箱冷冻室的门，有时会见到“白气”，这是空气中的水蒸气遇冷液化形成的，故C不合题意；
D. 冬天在户外的木块和铁块处于相同环境，它们的温度是相同的，故D不合题意。
9、D
【解析】
A、实验中，初温和质量都相同的水和食用油,吸收相同的热量后,食用油吸热升温较快，说明食用油的比热容小，吸热能力较弱，故A错误；
B、比热容是反映不同物质吸放热能力强弱的一个物理量，与种类和状态有关，所以两种液体的吸热能力是种类和状态决定的，故B错误；
C、实验中，加热相同的时间，说明吸收了相同的热量，末温低的物质比热容大，吸热能力强，故C错误；
D、由Q＝cm△t可知，质量相同的水和食用油，由于比热容不同，并且初温相等，则当末温相同时，吸收的热量不相同，加热到相同的温度时，升温快的液体吸收的热量少，故D正确。
10、D
【解析】
不论正放还是倒放，瓶子中装的都是水，由图可知，倒放时瓶中水的深度较大，根据p＝ρgh可知，水对瓶盖的压强较大，即pB＞pA；
正放时，瓶子中的水柱是粗细相同的，瓶子底部受到的压力等于瓶中水的重力；倒放时，瓶子中的水柱上面粗，下面细，一部分水压的是瓶子的侧壁，瓶盖受到的压力小于瓶中水的重力；瓶中水的重力是一定的，所以正放时水对瓶底的压力大于倒放时水对瓶盖的压力，即FA＞FB。
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
A、物体受非平衡力时，物体的运动状态发生改变，处于变速直线运动或曲线运动状态，故A正确，符合题意；
B、用做功的方法来改变物体的内能，实质上是能量转化的过程，故B错误；
C、物体的振动频率越高，我们听到声音的音调越高，即音调的高低与发声体的振动频率有关，故C正确；
D、比热容是单位质量的某种物质，温度升高1℃所吸收的热量，故D正确．
12、ABD
【解析】
试题分析： 用滑轮组水平拉物体，克服摩擦力做功是有用功W有用=fs，A正确；，所以有用功功率P有用=fv，A正确；承受拉力的绳子段数为3，所以拉力移动速度为3v，所以拉力功率P拉=3Fv，B正确。又因为拉力移动的距离s拉=3s，所以拉力做功W拉=3Fs，所以机械效率，额外功，即C错误，D正确；故选ABD。
考点：滑轮组的机械效率，有用功、额外功的计算
13、CD
【解析】
A、家庭电路的电压是不变的，用电器的总功率过大，电路中的电流就会过大，导线上产生的热量过多，会引起火灾，故A错误；
B、短路，电路中的电阻几乎为零，通过导电的电流很大，也会引起火灾，故B错误；
C、开关是接在火线上的，开关内两根线相碰就相当于开关闭合，不会导致电流过大，也就不会引起火灾，故C正确；
D、用细保险丝替换粗保险丝，保险丝的电阻增大，产生的热量多，保险丝易烧断，切断电路，不会引起家庭电路发生火灾，故D正确．
三、填空题（本大题共5小题，共10分）
14、301.1×103偏大
【解析】
由图可知，量筒分度值1mL，盐水的体积：V＝30mL＝30cm3，所以盐水的密度：ρ＝＝＝1.1g/cm3＝1.1×103kg/m3；由步骤可知，将烧杯中的盐水全部倒入量筒中，烧杯壁不可避免地会有残留的盐水，使得测量的盐水的体积变小，所以采用这种测量方法得到的结果将偏大。
15、S 升高
【解析】
由安培定则可知，右手握住螺线管，四指指向电流的方向，则大拇指指向下端，即电磁铁的上端是S极；由电路图可知，定值电阻与热敏电阻串联，因热敏电阻的阻值会随温度的升高而减小，所以，当水温升高时，热敏电阻的温度升高，其阻值减小，电路中的总电阻减小，由I＝可得，电路中的电流变大，因线圈中的电流越大、磁性越强，所以，铁块受到磁力增大，弹簧秤的示数增大，因此烧杯中的水温升高．
16、惯性 压强
【解析】
汽车在紧急刹车时，汽车受到外力影响处于减速状态，由于惯性，司机会仍然按照原来的速度向前运动，所以身体会前倾．安全带做得扁而宽大是可以减小安全带对驾驶员的压强，避免伤害司机．
17、扩散 热传递 2:1
【解析】
（1）把鸭蛋放在盐水里一段时间，鸭蛋就变咸了，这是鸭蛋与盐之间的扩散现象，是分子热运动的结果；烧水煮鸡蛋，水的温度高，鸡蛋温度低，两者之间存在温度差，所以发生热传递，是利用热传递改变物体内能的．
（2）入射光线平行于凸透镜的主光轴，所以经凸透镜折射后会射向凸透镜左侧焦点，由于凸透镜左侧焦点与凹透镜左侧焦点重合，所以折射光线再经凹透镜折射后会沿平行于主光轴的方向射出，如图所示：
（3）由题知，甲、乙两种液体的比热容之比是2：1，升高的温度之比是1：3，吸收的热量Q吸甲：Q吸乙=4：3，∵Q吸=cm△t，∴m=，∴m甲：m乙=：=×=×=2：1．
18、甲 凹
【解析】
近视眼的成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的像，会落在视网膜的前方造成近视眼．由图可知，表示近视眼的是图甲；
近视眼应佩戴凹透镜进行矫正；
四、计算题（本大题共3小题，共29分）
19、（1）最大功率为660W，最小功率为440W；（2）220Ω；（3）6.6×104J
【解析】
试题分析：（1）由电路图可知，当S和S1都闭合时，电阻R1与R2并联，电路中的电流最大，由图乙可知，电路中的最大电流I大=3A，则电饭锅的最大功率：P大=UI大=220V×3A=660W，当开关S闭合、S1断开时，电路为R1的简单电路，电路中的电流最小，由图乙可知，电路中的最小电流I小=2A，则电饭锅的最小功率：P小=UI小=220V×2A=440W；（2）因并联电路中各支路独立工作、互不影响，所以，电阻R1与R2并联时，通过R1的电流为2A，因并联电路中干路电流等于各支路电流之和，所以，通过电热丝R2的电流：I2=I大﹣I小=3A﹣2A=1A，由I=可得，电热丝R2的阻值：R2===220Ω；（3）当开关S闭合、S1断开时，电路为R1的简单电路，则R1的阻值：R1===110Ω，电路中的电流始终为1A时，10min内电饭锅产生的热量：Q=I2R1t=（1A）2×110Ω×10×60s=6.6×104J．
【考点定位】欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用
20、（1）15m/s；（2）0.4m2；（3）40%
【解析】
（1）公交车行驶的平均速度：
v===54km/h；
（2）公交车满载时对地面的压力：
F=G=mg=8103kg10N/kg=8104N，
轮胎与地面接触的总面积：S===0.4m2；
（3）天然气燃烧放热：
Q放=Vq=2.7m34107J/m3=1.08108J，
公交车在10min内牵引力做功：
W=Pt=72103W10×60s=4.32×107J，
发动机的效率：===40。
21、（1）3.6A；（2）24.2Ω；（3）3.78×106J；（4）90%．
【解析】
（1）根据P＝UI可得，保温状态时的电流：I保温＝≈3.6A；
（2）开关S与a触点连接时，电路为R1的简单电路，此时电路的电阻最小，由可知，电路的总功率最大，处于加热状态，R1的阻值：R1＝＝24.2Ω；
（3）满箱水中水的体积：V＝30L＝30dm3＝0.03m3，
水的质量：m＝ρV＝1.0×103kg/m3×0.03m3＝30kg，
则水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×30kg×（55℃﹣25℃）＝3.78×106J；
（4）加热状态下，热水器正常工作35min需消耗电能：W＝P加热t′＝2000W×35×60s＝4.2×106J，
热水器的加热效率：η＝×100%＝×100%＝90%．
答：（1）热水器处于保温状态时，电路中的电流为3.6A；
（2）R1的阻值24.2Ω；
（3）在上述加热任务中，水吸收的热量为3.78×106J；
（4）在上述加热任务中，热水器的加热效率为90%．
五、作图题（本大题共2小题，共4分）
22、
【解析】
把三节干电池的正极相连作为电源的正极，负极相连作为电源的负极，电压表的正接线柱和电源的正极相连，负接线柱和电源的负极相连．
开关串联在电路中控制电路的通断．如图．
把三节干电池符号并联，再把电压表符号、开关符号串联在电路中．如图．
23、
【解析】
因为花顶S点成像在S’点，所以入射光线SA经凸透镜折射后的折射光线是AS’，如图所示：
。
六、实验探究题（本大题共3小题，共15分）
24、到达水平面初速度相同 等于 A 其它条件相同时，斜面越陡机械效率越高 81% 1.1
【解析】
（1）为了使小车到达下面底端时的速度相同，让小车从斜面上同一高度滑下；
（2）在本实验中，小球的动能都用来克服摩擦力做功了，由于小球质量和速度相同，所以三次的动能相同，做的功也相同，所以小球克服毛巾的摩擦力做的功等于小球克服木板的摩擦力做的功，即W1=W2；
（3）图中当荡秋千运动到右侧最高点时是瞬间静止的，此时如果受到的力全部消失，根据牛顿第一定律可知，物体将保持静止状态不变，故A符合题意；
（4）最陡时机械效率为η=≈81%；由实验可看出其它条件相同时，斜面越陡，需要的拉力越大，机械效率越高；
（5）当斜面较陡时，额外功W额=W总-W有=3.6J-2.5J=1.1J，斜面的摩擦力大小f==1.1N．
25、 右
偏大
【解析】
根据题中““测量不规则小石块密度”的实验报告”可知，本题考查密度的测量实验。根据实验原理，测量固体的密度，需要测量固体的质量和体积，根据密度公式求出固体的密度；对实验评估分析产生误差的原因。
【详解】
要测量形状不规则的石块的密度，需要测量石块的质量和体积，利用公式得到密度
（1）由图可知，托盘天平的指针偏左，此时他应该将平衡螺母向右调节，使天平横梁平衡。
（2）用天平测量石块质量时，示数如图乙所示，则石块的质量m=22.4g；
（3）根据图丙、丁可知：在量筒中倒入适量水，读出水的体积V1；小石块放入量筒中，读出石块和水的总体积V2；则石块的体积等于V=V2-V1；
（4）实验表格设计如下：
（5）实验评估：根据以上步骤，先用水和量筒测出石块体积，再取出石块放在天平上测石块质量，石块从烧杯中取出会沾有水，造成石块的质量测量偏大，由得，密度偏大。
26、 R2 C 右 0.65 灯的电阻随温度的升高而变大
【解析】分析：（1）灯的额定电压为2.5V，小灯泡电阻约为10Ω，由欧姆定律求灯的额定电流，当灯正常发光时，由串联电路的规律和欧姆定律求变阻器连入电路中的电阻确定选用的滑动变阻器；
（2）根据滑动变阻器滑片向右移动时，灯泡变亮，确定变阻器的连接与灯串联；
（3）逐一分析每个选项，找出符合题意的答案；
（4）根据电压表大小量程之比为5：1读数，灯在额定电压下正常发光，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确定滑片移动的方向；根据电流表选用小量程确定分度值读数，根据求灯的功率；
（5）灯的电阻随温度的升高而变大，由欧姆定律分析。
解答：灯的额定电压为2.5V，小灯泡电阻约为10Ω，由欧姆定律，灯的额定电流约为：，电源电压6V，当灯正常发光时，由串联电路的规律和欧姆定律，变阻器连入电路中的电阻：选用的滑动变阻器“20Ω 1A”的R2。
（2）滑动变阻器滑片向右移动时，灯泡变亮，即电流变大，电阻变小，故滑片以右电阻丝连入电路中与灯串联，如下所示：
（3）A．若电流表断路，整个电路断路，两表都没有示数，不符合题意；
B．若小灯泡短路，则电压表示数为0，电流表有示数，不符合题意；
C．若小灯泡灯丝断了，小灯泡不亮，电流表无示数，电压表与电源连通测电源电压，电压表指针明显偏转，符合题意；
D．若滑动变阻器短路，电流表有示数，电压表有示数，不符合题意，
故选C；
（4）灯在额定电压下正常发光，排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0-15V”量程的刻度线看出指针停在10V处，则对应小量程的2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流大小为0.26A，则小灯泡的额定功率是：；
（5）灯的实际功率越大，灯越亮，灯的温度越高，因灯的电阻随温度的升高而变大，故灯丝的电阻越大，由欧姆定律，灯两端的电压与电流的比值即为灯的电阻，故不一样。
故答案为： (1). R2 (2). (3). C (4). 右 (5). 0.65 (6). 灯的电阻随温度的升高而变大
【点睛】本题探究小灯泡亮度与实际功率的关系，考查器材的选择、电路的连接、故障分析、操作过程及影响电阻大小的因素。
额定电压
220V
容积
30L
加热功率
2000W
保温功率
800W
斜面倾斜程度
木块所受重力G/N
斜面高度h/m
沿面拉力F/N
斜面长L/m
有用功
W有用/J
总功
W总/J
机械效率η
较缓
5
0.2
2.1
1
1
2.1
48%
较陡
5
0.5
3.6
1
2.5
3.6
69%
最陡
5
0.7
4.3
1
3.5
4.3
①
实验次数
小石块质量/g
量筒中水的体积/cm3
水和石块的总体积/cm3
石块的体积/cm3
石块密度/g/cm3
1
22.4
30
40
10
2.24
石块质量
（g）
水的体积
（cm3）
石块和水
的总体积（cm3）
石块的
体积（cm3）
石块的密度
（g/cm3）
22.4
30
40
10
2.24
