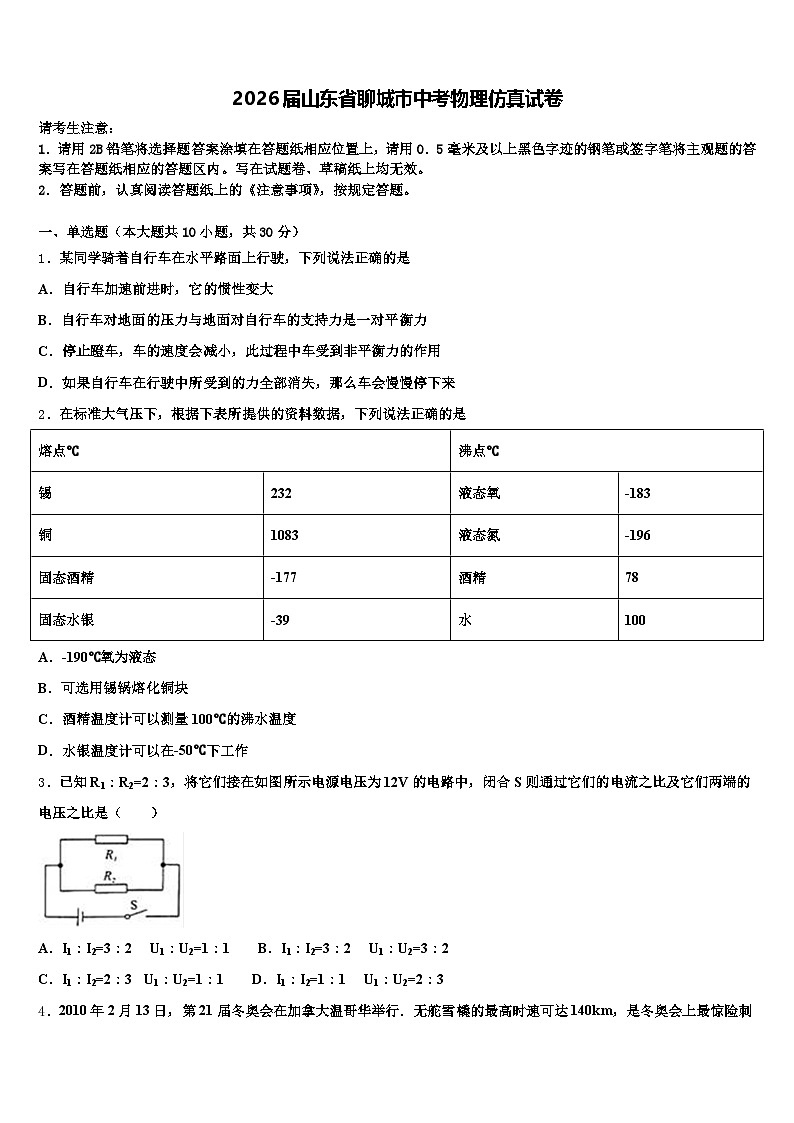

2026届山东省聊城市中考物理仿真试卷（含答案解析）

这是一份2026届山东省聊城市中考物理仿真试卷（含答案解析），共16页。试卷主要包含了已知R1，关于下图，说法正确的是，关于电路，下列说法中错误的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．某同学骑着自行车在水平路面上行驶，下列说法正确的是
A．自行车加速前进时，它的惯性变大
B．自行车对地面的压力与地面对自行车的支持力是一对平衡力
C．停止蹬车，车的速度会减小，此过程中车受到非平衡力的作用
D．如果自行车在行驶中所受到的力全部消失，那么车会慢慢停下来
2．在标准大气压下，根据下表所提供的资料数据，下列说法正确的是
A．-190℃氧为液态
B．可选用锡锅熔化铜块
C．酒精温度计可以测量100℃的沸水温度
D．水银温度计可以在-50℃下工作
3．已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2
C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：3

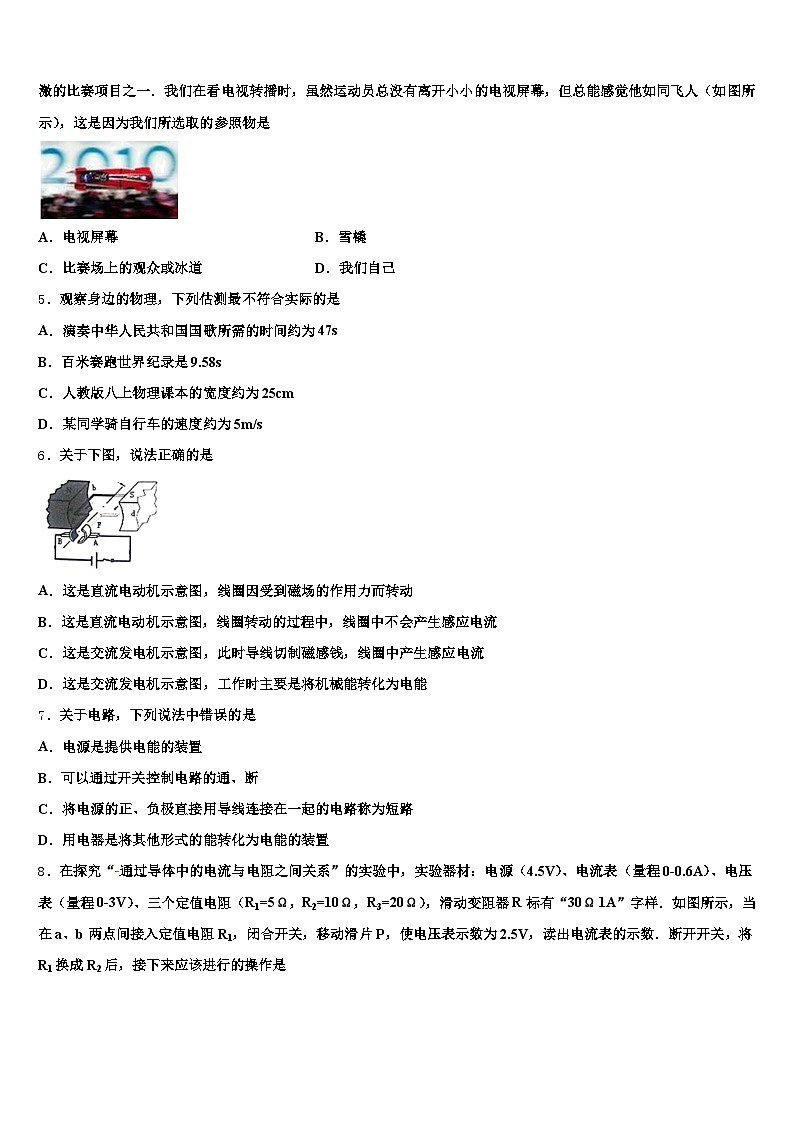

4．2010年2月13日，第21届冬奥会在加拿大温哥华举行．无舵雪橇的最高时速可达140km，是冬奥会上最惊险刺激的比赛项目之一．我们在看电视转播时，虽然运动员总没有离开小小的电视屏幕，但总能感觉他如同飞人（如图所示），这是因为我们所选取的参照物是
A．电视屏幕B．雪橇
C．比赛场上的观众或冰道D．我们自己
5．观察身边的物理，下列估测最不符合实际的是
A．演奏中华人民共和国国歌所需的时间约为47s
B．百米赛跑世界纪录是9.58s
C．人教版八上物理课本的宽度约为25cm
D．某同学骑自行车的速度约为5m/s
6．关于下图，说法正确的是
A．这是直流电动机示意图，线圈因受到磁场的作用力而转动
B．这是直流电动机示意图，线圈转动的过程中，线圈中不会产生感应电流
C．这是交流发电机示意图，此时导线切制磁感钱，线圈中产生感应电流
D．这是交流发电机示意图，工作时主要是将机械能转化为电能
7．关于电路，下列说法中错误的是
A．电源是提供电能的装置
B．可以通过开关控制电路的通、断
C．将电源的正、负极直接用导线连接在一起的电路称为短路
D．用电器是将其他形式的能转化为电能的装置

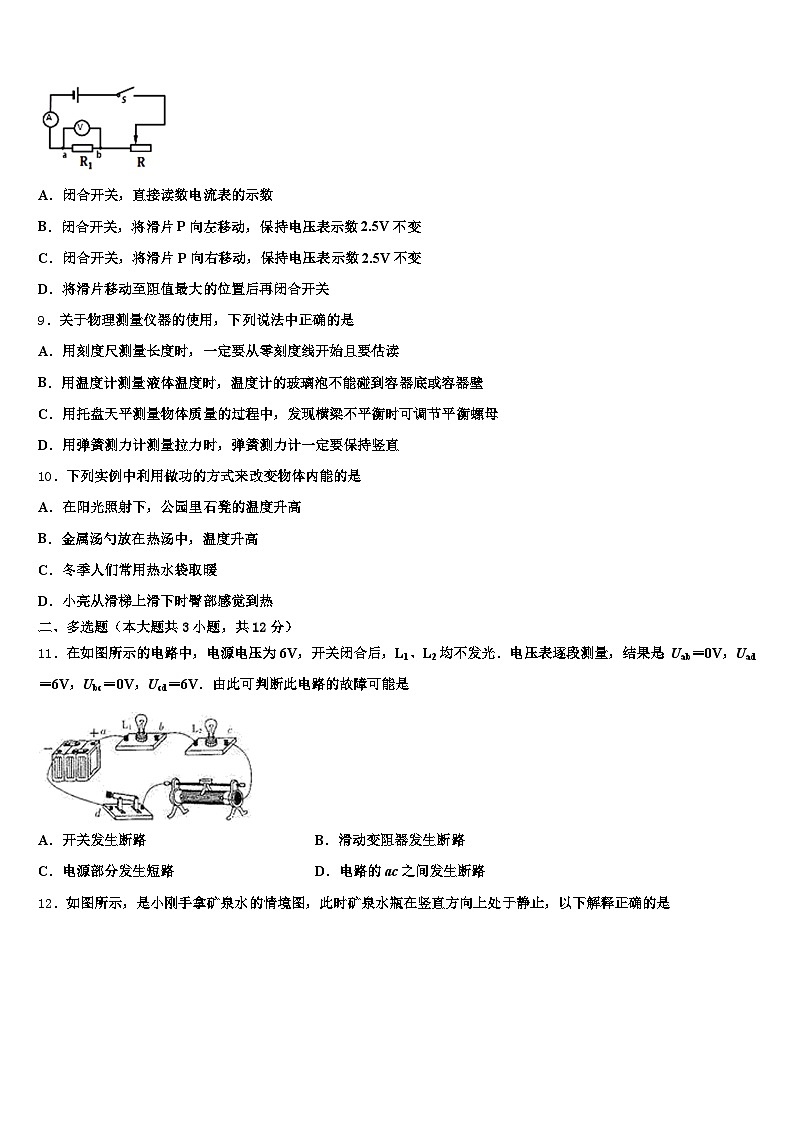

8．在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源（4.5V）、电流表（量程0-0.6A）、电压表（量程0-3V）、三个定值电阻（R1=5Ω，R2=10Ω，R3=20Ω），滑动变阻器R标有“30Ω 1A”字样．如图所示，当在a、b两点间接入定值电阻R1，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数．断开开关，将R1换成R2后，接下来应该进行的操作是
A．闭合开关，直接读数电流表的示数
B．闭合开关，将滑片P向左移动，保持电压表示数2.5V不变
C．闭合开关，将滑片P向右移动，保持电压表示数2.5V不变
D．将滑片移动至阻值最大的位置后再闭合开关
9．关于物理测量仪器的使用，下列说法中正确的是
A．用刻度尺测量长度时，一定要从零刻度线开始且要估读
B．用温度计测量液体温度时，温度计的玻璃泡不能碰到容器底或容器壁
C．用托盘天平测量物体质量的过程中，发现横梁不平衡时可调节平衡螺母
D．用弹簧测力计测量拉力时，弹簧测力计一定要保持竖直
10．下列实例中利用做功的方式来改变物体内能的是
A．在阳光照射下，公园里石凳的温度升高
B．金属汤勺放在热汤中，温度升高
C．冬季人们常用热水袋取暖
D．小亮从滑梯上滑下时臀部感觉到热
二、多选题（本大题共3小题，共12分）
11．在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光．电压表逐段测量，结果是：Uab＝0V，Uad＝6V，Ubc＝0V，Ucd＝6V．由此可判断此电路的故障可能是
A．开关发生断路B．滑动变阻器发生断路
C．电源部分发生短路D．电路的ac之间发生断路
12．如图所示，是小刚手拿矿泉水的情境图，此时矿泉水瓶在竖直方向上处于静止，以下解释正确的是
A．在水瓶盖上印有条形花纹，这是为了增加粗糙程度增大摩擦
B．瓶子没掉下去，是因为手对瓶子的摩擦力大于瓶子所受重力
C．透过瓶子可以观察到后方的手指变粗，这属于光的折射现象
D．小刚将空瓶扔入距离他1米远的垃圾箱，利用了物体有惯性
13．如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是
A．导线ab静止不动，电流计指针不偏转
B．导线ab在水平方向运动，电流计指针可能会发生偏转
C．导线ab在竖直方向运动，电流计指针可能会发生偏转
D．电流计指针的偏转方向与导线ab的运动方向有关
三、填空题（本大题共5小题，共10分）
14．如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2：1．开关S断开时，R1与R2的电功率之比为_____：开关S闭合前后，电压表两次的示数之比为_____．
15．在透明塑料袋中滴入几滴酒精，将袋挤瘪，排尽袋中空气后把口扎紧，然后放入80℃以上的热水中，过一会儿，塑料袋鼓起，是因为酒精发生了_____ （填物态变化）；从热水中拿出塑料袋，过一会儿塑料袋_____（“鼓起”或“瘪了”），这是因为酒精发生了_____ （填物态变化）．
16．小强想测量一个底面积为10cm2的长方体木块的密度．他将木块放倒，刻度尺测量木块的高，如图甲所示，则木块高________cm．用天平测物体质量时，右盘所加砝码和游码位置如图乙所示天平平衡，则木块密度为________kg/m1．
17．同志曾用诗词“北国风光，千里冰封，万里雪飘，望长城内外，惟余莽莽…”描述我国北方的冬天。北方冬天气温下降至0℃以下时，水会_____成冰（填物态变化名称），这个过程中水_____热量（选填“吸收”或“放出”）。
18．如图所示，把重力为611N的物体匀速推到斜面顶端，斜面长为3m，高为 1．9m，实际推力为 311N，那么物体与斜面之间的摩擦力是 N，斜面的机械效率是 ．
四、计算题（本大题共3小题，共29分）
19．如图所示，一个圆柱形容器的底面积是10dm2，装入一定量的水．现将一个木块放入容器中，木块漂浮在水面上，水未溢出，木块浸入水中的体积是6dm3，这时水的深度为8dm．（g取10N/kg）求：
（1）木块的重力是多大？
（2）放入木块后，容器底部受到水的压力和压强分别是多大？
20．如图所示，R0、Rx为定值电阻，其中R0＝10Ω．开关S断开时，电流表的示数为0.6A；开关S闭合时，电流表的示数为0.8A．若电源电压不变．求：
（1）电源电压；
（2）电阻Rx的阻值：
（3）开关S闭合时，通电1min，电阻Rx产生的热量．
21．一种常见的电动自行车，使用前要先对车上的蓄电池充电．骑行时，蓄电池对车上的电动机供电，电动机为车提供动力．如表是这种品牌电动自行车的一些主要技术参数．请回答：
（1）若质量是60kg的人骑电动自行车在水平路面上以6m/s的速度匀速行驶时，受到的阻力是人与车总重的0.02倍．求：行驶10min，电动机对自行车做的功．
（2）若摩托车每行驶10km耗油0.5L，油价约6元/升，照明用电的电费约0.6元/千瓦时，请通过计算说明使用电动自行车与摩托车哪种更经济．
（3）该电动自行车的一个轮胎与地面的接触面积为0.005m2，则一个60kg的人骑该电动自行车在公路上行驶时对路面的压强是多少？
五、作图题（本大题共2小题，共4分）
22．画出图中入射光线的反射光线并标出反射角的度数．
（_____）
23．如图所示是电磁铁和永磁体产生的磁场，请标出永磁体A左端的磁极和电磁铁电源的正负极．
六、实验探究题（本大题共3小题，共15分）
24．小明用两个完全相同的蜡烛A和B，在水平桌面上探究平面镜成像的特点．
小明采用透明玻璃板代替平面镜，点燃蜡烛A后，小明发现镜中出现如图甲所示的现象，出现这一现象的原因是________．改进实验后，如图乙所示，移动蜡烛B，使它与蜡烛A的像完全重合，这样做的目的除了能确定蜡烛A经平面镜所成像的位置，同时还能比较____关系．小明想验证平面镜所成的像是虚像，接下来的操作是：移去蜡烛B，在B的位置竖直放置一张白卡片，_________（选填“透过玻璃”或“直接”）观察白卡片上有无蜡烛A的像．用木板紧贴玻璃板背面，挡住玻璃板后的光，从A侧向玻璃板看去，人眼____（选填“能”或“不能”）看见蜡烛A的像．小明想要研究像与物左右位置的关系，做了四个模型，如丙图所示，并把它们分别面对玻璃直立在桌面上，其中能够达到实验目的是______． 多次改变蜡烛A的位置，用笔在白纸上记录平面镜及蜡烛A和蜡烛B的位置，并画出蜡烛A和对应蜡烛B位置的连线，每次用刻度尺分别测出两个蜡烛位置到镜面的距离，这一步操作目的是为了找到___的关系．
25．在“探究光的反射规律”的实验中，小叶将平面镜水平放置，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可绕竖直接缝ON翻折，如图。
（1）小叶将一束入射光贴着纸板E沿AO射到镜面上O点，纸板E上会显示入射光束。要证明反射光线与入射光线和法线在同一平面内，写出此后应进行的操作和应收集的证据_________________
（2）实验时要让光贴着纸板E入射，是利用光_____________（选填：“漫反射”或“镜面反射”）以便显示光路。
（3）当入射光线沿NO射入时，反射角是__________________________
26．小姜同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍且保持不变）、待测小灯（标有“2.5V”、“3.8V”字样）、电压表、电流表、滑动变阻器（标有“5Ω 3A”、“20Ω 2A”字样）、电键以及导线若干。他正确串联实验器材，并将电压表并联在电路中。闭合电键，当滑片移到某位置时，小灯泡恰好正常发光，此时他将观察到的电流表和电压表的示数（如图所示）分别记录在实验单上。
①能否据此判定该实验中电压表并联在哪部分电路两端？并请说明理由。________
②小葛同学看了小姜同学记录的信息，做出了电压表读数的如下分析判断：
因为小灯正常发光，由图（a）可知：Ie＝0.3安，此时，变阻器接入电路的阻值一定大于其最大阻值，所以，Ue＞Ie R最大＝0.3安×20欧＝6伏。因此，电压表读数为11伏。
你认为小葛的分析判断是否正确？为什么？________________
③由此可以分析得出：小姜在实验中选用的小灯是标有________字样的，小灯的额定功率为_______瓦。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
（1）惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系，质量越大，惯性越大；
（2）判断平衡力要根据二力平衡的条件来分析，一对平衡力必须符合四个条件：大小相等、方向相反、作用在同一物体上、作用在同一直线上。
（3）处于平衡状态的物体受到平衡力的作用；处于非平衡状态的物体受到非平衡力的作用；
（4）物体在不受力的作用时，将保持静止状态或匀速直线运动状态。
【详解】
A、惯性大小只跟物体的质量大小有关，自行车加速前进时，它的质量不变，惯性不变，故A错误；
B、自行车对地面的压力和地面对自行车的支持力是作用在不同物体上的两个力，不是一对平衡力。故B错误；
C、停止蹬车，车的速度会减小，此时车处于非平衡状态，则此过程中车受到非平衡力的作用，故C正确；
D、如果自行车在行驶中所受到的力全部消失，由牛顿第一定律可知，自行车会保持原来的运动状态，即做匀速直线运动，故D错误。
故选：C。
此题以自行车为载体考查了惯性、平衡力的辨别、牛顿第一定律的理解等多个知识点，综合性很强，但难度不是很大。
2、A
【解析】
A、-190℃低于液态氧的沸点，所以-190℃氧为液态，故A正确；
B、由表格中数据知，铜的熔点高于锡的熔点，所以不能用锡锅熔化铜块，故B错误；
C、100℃高于酒精的沸点，所以酒精为气态，不可以测量100℃的沸水温度，故C错误；
D、-50℃低于水银的凝固点，所以此温度下水银为固态，不可以用水银温度计测量，故D错误．
3、A
【解析】
分析：（1）根据电路图可知R1和R2并联在电路中；
（2）根据并联电路的特点与欧姆定律答题。
解答：两电阻并联在电源上，它们两端的电压相等，都等于电源电压，则它们两端的电压之比，通过它们的电流之比
故选A
【点睛】本题考查了并联电路的特点及欧姆定律的应用，是一道基础题。
4、C
【解析】
试题分析：解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的．
解：（1）运动员相对于比赛场上的观众或冰道的位置发生了改变，所以说运动员相对于比赛场上的观众或冰道是运动的，并且运动速度很快．
（2）屏幕中的运动员相对于电视屏幕、雪橇、我们自己的位置没有发生改变，所以说运动员相对于电视屏幕、电视屏幕上的一条边及我们自己都是静止的．
故选C．
【点评】此题主要考查学生对参照物的选择、运动和静止的相对性的理解和掌握，研究同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同，但都是正确的结论．
5、C
【解析】
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断符合实际的是哪些．
【详解】
A. 中华人民共和国国歌长度较短，演奏一遍中华人民共和国国歌所需的时间约为47s.故A符合实际；B. 百米赛跑世界纪录是9.58s符合实际；C. 人教版八上物理课本的宽度约为19cm，故C不符合实际；D. 某同学骑自行车的速度约为5m/s符合实际．故选C.
6、A
【解析】
由图可知，图中有电源，因此是电动机的原理图，发电机的原理图没有电源，故C、D错误；电动机是根据通电导体在磁场中受力转动的原理来工作的，线圈在转动过程中会产生感应电流，故A正确，B错误．
7、D
【解析】
用电器是消耗电能的装置．
8、D
【解析】
试题分析：探究通过导体中的电流与电阻之间关系时，需要控制电阻两端的电压不变，断开开关后，为保证电路的安全，应将滑动变阻器的滑片移动到阻值最大的位置再闭合开关．
考点：探究通过导体中的电流与电阻之间关系
9、B
【解析】
A、使用刻度尺测物体的长度时，物体的一端一能要对准刻度尺的零刻度线，如果零刻线磨损，可以从其他整格处量起，最后减去前面的长度．故A错误．
B、温度计测量液体温度时，玻璃泡接触容底影响测量的准确性，故B正确．
C、称量物体质量时，若天平横梁不平衡，要增减砝码或移动游码来使天平的横梁平衡，不能调节平衡螺母．故C错误．
D、用弹簧测力计测量力的大小时，拉力的方向由测量的目的决定，不一定沿竖直方向．故D错误．
10、D
【解析】
A．在阳光照射下，公园里石凳的温度升高，是太阳光的热辐射增加了石凳的内能，属于热传递增加物体的内能，不符合题意；
B．金属汤勺放在热汤中，温度升高，是热汤的内能转移到了金属汤勺中，属于热传递改变物体的内能，不符合题意；
C．冬季人们利用热水袋取暖，是热水的内能转移到人体中，从而感觉暖和，是热传递改变物体的内能，不符合题意；
D．小亮从滑梯上滑下时臀部感觉到热，是克服摩擦力做功，机械能转化成内能，属于做功增加物体的内能，符合题意。
二、多选题（本大题共3小题，共12分）
11、AB
【解析】
该电路为串联电路，闭合开关后，两灯泡都不发光，说明电路有断路；
用电压表逐段测量，结果是Uab＝0V，Uad＝6V，Ubc＝0V，Ucd＝6V；因为Ucd＝6V，且为电源电压，因此cd之间出现断路现象．故可能是开关发生断路或滑动变阻器发生断路，故AB正确．
12、ACD
【解析】
A、水瓶盖上印有条形花纹，这是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A正确；
B、竖直握在手中的瓶子静止不滑落下来，瓶子处于平衡状态，则在竖直方向上受的力是平衡力，竖直向上的摩擦力和竖直向下的重力的大小相等，故B错误；
C、透过瓶子可以观察到后方的手指变粗，是放大镜的应用，属光的折射现象，故C正确；
D、小刚用力是空瓶与手一起运动，松手后空瓶由于惯性继续运动，然后被扔入距离他1米远的垃圾箱，这是利用了物体具有惯性．故D正确．
13、ABD
【解析】
A．导线ab静止不动，没有做切割磁感线运动，不产生感应电流，所以电流计指针不偏转，故A正确；
B．导线ab在水平方向运动，导线ab做切割磁感线运动，所以在电路中会产生感应电流，电流表指针会发生偏转，故B正确；
C．导线ab在竖直方向运动，导线ab没有做切割磁感线运动，所以在电路中不会产生感应电流，电流表指针不会发生偏转，故C错误；
D．导线ab的运动方向改变，感应电流方向发生改变，电流计指针的偏转方向发生变化，故D正确．
三、填空题（本大题共5小题，共10分）
14、2：1 2：3
【解析】
解：
（1）已知电阻R1与R2的阻值之比为2：1，则R1=2R2，
开关S断开时，电阻R1、R2串联，
因串联电路中电流处处相等，
则R1与R2的电功率之比：===；
开关S断开时，电阻R1、R2串联，此时电路中的电流I===，
此时电压表测R1两端的电压，
由I=可得，电压表的示数：
U1=IR1=×R1=×2R2=；
（2）开关S闭合后，电路为R1的简单电路，电压表测电源电压，即电压表的示数为U；
所以，开关S闭合前后，电压表两次的示数之比为=．
点睛：本题考查了串联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键．
15、汽化 瘪了 液化
【解析】
试题分析：当把滴入几滴酒精的塑料袋放入80℃以上的热水中时，酒精液体吸收热量会汽化变成酒精气体，体积变大，故发现塑料袋鼓起；当从热水中拿出塑料袋后，由于环境温度比塑料袋温度低，酒精蒸汽向外放出热量，酒精蒸气又液化成酒精液体，体积减小，所以过一会儿塑料袋又瘪了．
考点：物态变化
16、2.50 0.56
【解析】
由甲图示刻度尺可知，一大格是1cm，一大格等分成10个小格，一小格是1mm，即刻度尺的分度值是1mm，则木块的高是2.50cm；由图乙所示可知，木块的质量m=10g+4g=14g；木块的体积V=10cm2×2.50cm=25cm1，木块的密度：===0.56g/cm1=0.56×101kg/m1.
17、凝固 放出
【解析】
水的熔点和凝固点是0℃，北方冬天气温下降至0℃以下时，水会由液态变成固态，是凝固过程，凝固时放出热量。
18、121 61%
【解析】
试题分析：由题意可知，有用功W有=Gh=611N×1．9m=541J，总功为W总=Fs=311N×3m=911J，所以额外功W额=W总-W有=911J-541J=361J，所以可知摩擦力f=W额/s=361J/3m=121N，斜面的机械效率为W有/W总=541J/911J=61%。
【考点定位】简单机械；机械效率
四、计算题（本大题共3小题，共29分）
19、60N；800N和8×103 pa
【解析】
解：（1）木块漂浮在水面上时，所受浮力
所以木块的重力是60N．
（2）木块浸入水中，容器内水的深度为8dm，
则容器底受到水的压强 .
容器底部受到水的压力.
答：木块的重力是60N．放入木块后，容器底部受到水的压力和压强分别是800N和 ．
20、（1）6V；（2）30Ω；（3）72J．
【解析】
（1）当开关S断开时，电路为R０的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；
（2）当开关S闭合时，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R０的电流不变，根据并联电路的电流特点求出通过Rx的电流，根据并联电路的电压特点和欧姆定律求出Rx的阻值；
（3）根据可求通电lmin电阻Rx产生的热量．
【详解】
（1）当开关S断开时，电路为R０的简单电路，电流表测电路中的电流，
由可得电源电压：；
（2）当开关S闭合时，R０、Rx并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以通过R０的电流不变（仍然为0.6A），并联电路中干路电流等于各支路电流之和，通过Rx的电流：，并联电路中各支路两端的电压相等，所以电阻Rx的阻值：；
（3）开关S闭合时，R０、Rx并联，
通电lmin电阻Rx产生的热量：．
21、（1）7.2×104J（2）电动车（3）1×105Pa
【解析】
（1）电动车在水平的路面上匀速行驶时，处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据F=f=0.02×G=0.02×mg求出电动车受到的牵引力，根据求出电动车行驶的距离，利用W=Fs求出电动机对自行车做的功；
（2）分别求得电动车每行驶50km耗电的费用和摩托车每行驶50km耗电的费用，比较即可；
（3）电动自行车行驶时对地面的压力和自身的重力相等，根据F=G=mg求出其大小，受力面积为2个轮胎与地面的接触面积之和，根据求出电动自行车行驶时对地面的压强．
【详解】
（1）因电动车在水平的路面上匀速行驶时，处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，电动车受到的牵引力：
F=f=0.02×G=0.02×mg=0.02×（60kg+40kg）×10N/kg=20N，
由可得，电动车行驶距离：
s=vt=6m/s×10×60s=3600m，
电动机对自行车做的功：
W=Fs=20N×3600m=7.2×104J；
（2）电动车每行驶50km耗电的费用为0.6kW•h×0.6元/kW•h=0.36元，
摩托车每行驶50km耗电的费用为2.5L×6元/L=15元，由此可知，每行驶50km的路程，电动自行车比摩托车的费用低很多．所以使用电动车更经济；
（3）电动自行车行驶时，对地面的压力：
F′=G总=（m车+m人）g=（40kg+60kg）×10N/kg=1000N，
受力面积：
S=2×0.005m2=0.01m2，
电动自行车行驶时对地面的压强：
p===1×105Pa；
答：（1）行驶10min，电动机对自行车做的功为7.2×104J．
（2）使用电动车更经济．
（3）一个60kg的人骑该电动自行车在公路上行驶时对路面的压强是1×105Pa．
本题是一道电学和力学的综合应用题，解决的是有关电动自行车的相关问题，有意义，能从基本参数表中得出有用信息并加以利用是本题的关键．
五、作图题（本大题共2小题，共4分）
22、
【解析】
过入射点作出法线，由图可知，入射光线与镜面的夹角为30°，则入射角等于90°﹣30°＝60°，再根据反射角等于入射角即可画出反射光线．如图所示：
23、
【解析】
在磁体的外部，磁感线总是从磁体的N极发出最后回到S极，所以永磁体A的左端及电磁铁的右端都是N极．再根据安培定则，伸出右手使右手大拇指指向电磁铁的N极，四指弯曲所指的方向为电流的方向，即电流从电磁铁的左端流入，所以电源的左端为“+”极，右端为“-”极．
如图所示：
【点睛】安培定则不但可以判断出螺线管的磁极，也能根据磁极判断出电流方向或绕圈的绕向，即电流方向、线圈的绕向及N极方向，知道其中两个便可求出另外一个。
六、实验探究题（本大题共3小题，共15分）
24、光在玻璃板的两个面分别成像（玻璃板过厚） 像与物的大小 直接 能 B 像和物到镜面距离
【解析】
（1）由甲图知道，点燃蜡烛后，发现镜中出现了蜡烛A两个不重合的像，出现这一现象的原因是玻璃板太厚，因为两个反射面成像距离比较远，而实验时会出现明显的两个像；
（2）如图乙移动蜡烛B，使它与蜡烛A的像完全重合，即拿另外一支相同的蜡烛与竖立在玻璃板前面点燃的蜡烛的像能完全重合，这样可以能确定蜡烛A经平面镜所成像的位置，同时还能比较蜡烛成的像和蜡烛大小关系；
（3）由于实像能用光屏承接，虚像不能用光屏承接，所以，当移去蜡烛B，在B的位置竖直放置一张白卡片，卡片上是看不到蜡烛A的像的，由此说明平面镜成的是虚像；
（4）平面镜成的像是光的反射形成的，蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，所以用木板紧贴玻璃板背面，挡不住玻璃板反射光，所以，人眼在玻璃板前仍能看见棋子A的像；
（5）由图知道，四个模型分别为字母A、C、T、V，即只有C左右不同，而A、T、V，左右相同，所以当小明把四个模型分别面对玻璃板直立在桌面上，用模型A、T、V不能达到实验目的，只有字母C左右不同，能够达到实验目的；
（6）用铅笔画出平面镜及蜡烛A和蜡烛B的位置，并画出蜡烛A和蜡烛B位置的连线，并每次用刻度尺分别测出两个蜡烛位置到镜面的距离，这样可以发现两蜡烛到镜面的距离，便于找到像和物到镜面距离的关系．
25、将纸板F沿着ON向后折；反射光线从纸板上消失 漫反射 0°
【解析】
（1）在实验过程中，若将纸板F沿着ON向后翻折，让光线仍贴着纸板沿AO方向射向镜面，此时在纸板F上不能看到反射光线，由此可以说明反射光线、入射光线和法线在同一平面内；
（2）在不同方向都能看到光的传播路径，是由于光在纸板上发生了漫反射而进入我们的眼里；
（3）当入射光线沿NO射入时，入射角是0°，根据光的反射定律，反射角等于入射角，则反射角等于0°。
26、见解析所示 见解析所示 3.8V 1.14瓦
【解析】
（1）由题意，当滑片移到某位置时，电流表、电压表的示数分别如图所示时，小灯泡恰好正常发光。由指针的位置知道，若使用大量程0-15V，分度值为0.5V，示数为11V；若使用小量程0-3V，分度值为0.1V，示数为2.2V，由于电流表使用小量程，分度值为0.02A，所以，电流大小为0.3A；
根据题意知道，“他正确串联实验器材”所以，可判断出灯与变阻器应是串联在电路中的；又因灯上标有“2.5V”和“3.8V”字样，且电源电压为2伏的整数倍且保持不变；若电压表示数为11V，由于11V大于3.8V，大于2.5V，所以，电压表不可能直接并联在灯的两端，也不能并联在电源的两端（因为11V不是2V的整数倍）；
若并联在变阻器的两端，根据串联电路电压的特点，此时，电源电压为11V+3.8V=14.8V或11V+2.2V=13.2V均不是2V的整数倍，所以电压表的示数不可能是11V，而只能是2.2V；又因为此时灯泡正常发光，且额定电压是3.8V或2.5V，所以，电压表不能直接并联在灯的两端，更不能并联在电源的两端（2.2V不是2V的整数倍），由此可确定电压表只能并联在变阻器的两端，且示数为2.2V；
（2）小葛的分析判断是错误的，若使用“20Ω 2A”的变阻器，其连入电路的阻值不可能大于20Ω；并且电压表示数若为11V，那么电源电压为11V+2.5V=13.5V或11V+3.8V=14.8V，都不是2V的整数倍；
（3）若使用额定电压为2.5V的灯泡，由串联电路电压的特点知道，电源电压是2.5V+2.2V =4.7V，不是2V的整数倍，故不符合题意；若使用额定电压为3.8V的灯，则电源电压是：3.8V+2.2V=6V，符合电源电压是2V整数倍的条件。所以，灯的额定电压为3.8V，且电源电压为6V；又因为电路的电流大小为0.3A，灯的额定电压为UL =3.8V，正常工作时的电流大小IL =0.3A，所以灯的额定功率是：PL =UL ×IL =3.8V×0.3A=1.14W。
熔点℃
沸点℃
锡
232
液态氧
-183
铜
1083
液态氮
-196
固态酒精
-177
酒精
78
固态水银
-39
水
100
最高车速
≤30km/h
一次充电连续行驶里程
50km
蓄电池
36V/10Ah
充电时间
8h
一次充电耗电量
0.6kW•h
电动机效率
80%
整车质量
40kg
最大骑行噪声
≤62dB
