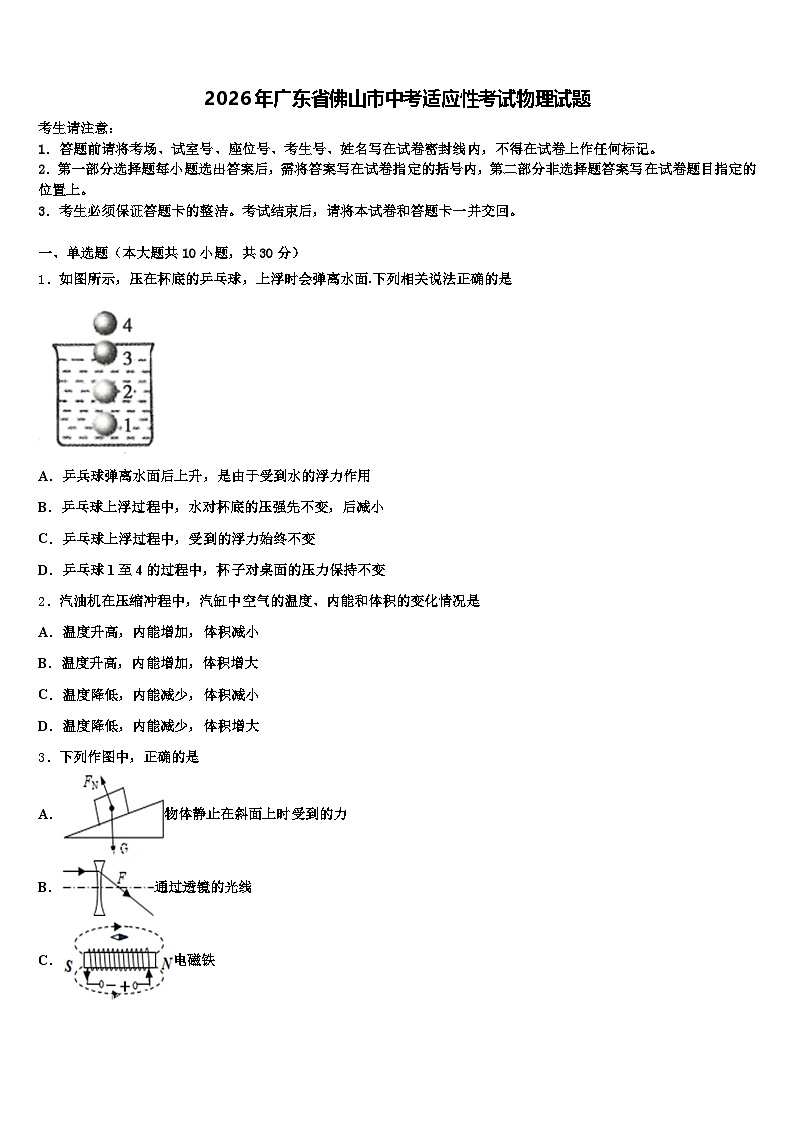

2026年广东省佛山市中考适应性考试物理试题（含答案解析）

这是一份2026年广东省佛山市中考适应性考试物理试题（含答案解析），共16页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图所示，压在杯底的乒乓球，上浮时会弹离水面.下列相关说法正确的是
A．乒兵球弹离水面后上升，是由于受到水的浮力作用
B．乒乓球上浮过程中，水对杯底的压强先不变，后减小
C．乒乓球上浮过程中，受到的浮力始终不变
D．乒乓球1至4的过程中，杯子对桌面的压力保持不变
2．汽油机在压缩冲程中，汽缸中空气的温度、内能和体积的变化情况是
A．温度升高，内能增加，体积减小
B．温度升高，内能增加，体积增大
C．温度降低，内能减少，体积减小
D．温度降低，内能减少，体积增大
3．下列作图中，正确的是
A．物体静止在斜面上时受到的力
B．通过透镜的光线
C．电磁铁

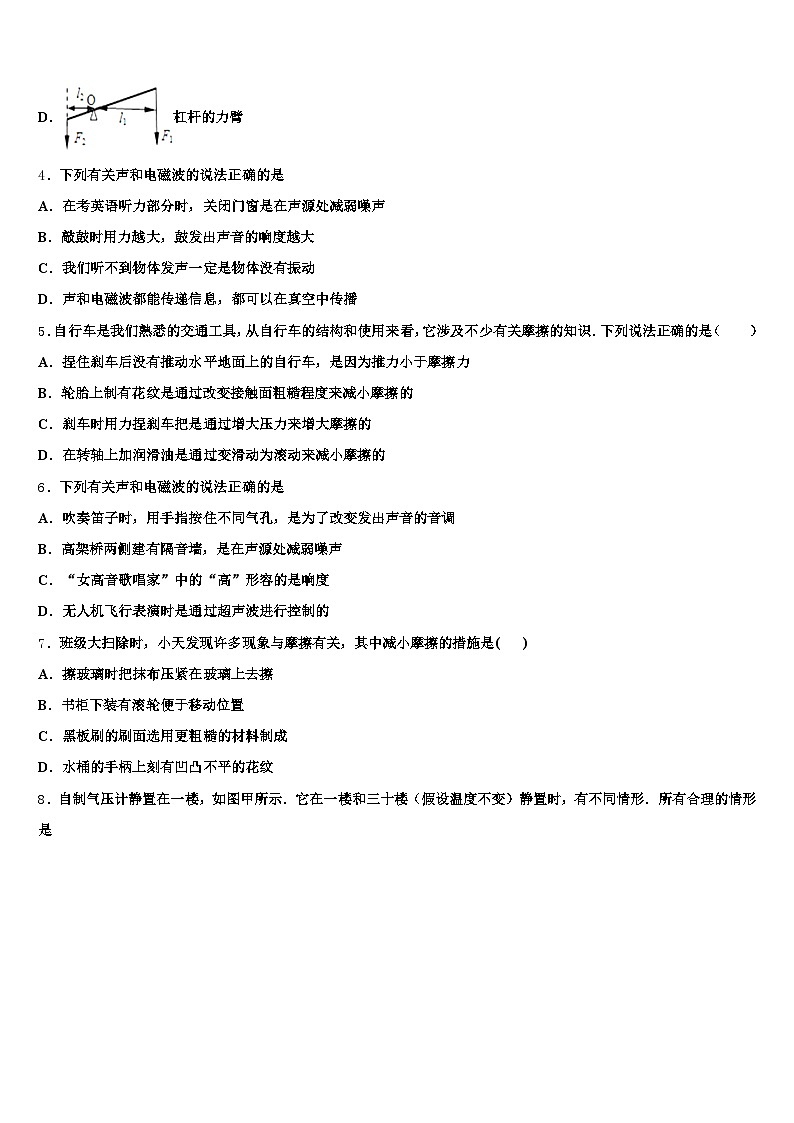

D．杠杆的力臂
4．下列有关声和电磁波的说法正确的是
A．在考英语听力部分时，关闭门窗是在声源处减弱噪声
B．敲鼓时用力越大，鼓发出声音的响度越大
C．我们听不到物体发声一定是物体没有振动
D．声和电磁波都能传递信息，都可以在真空中传播
5．自行车是我们熟悉的交通工具，从自行车的结构和使用来看，它涉及不少有关摩擦的知识．下列说法正确的是（ ）
A．捏住刹车后没有推动水平地面上的自行车，是因为推力小于摩擦力
B．轮胎上制有花纹是通过改变接触面粗糙程度来减小摩擦的
C．刹车时用力捏刹车把是通过增大压力来增大摩擦的
D．在转轴上加润滑油是通过变滑动为滚动来减小摩擦的
6．下列有关声和电磁波的说法正确的是
A．吹奏笛子时，用手指按住不同气孔，是为了改变发出声音的音调
B．高架桥两侧建有隔音墙，是在声源处减弱噪声
C．“女高音歌唱家”中的“高”形容的是响度
D．无人机飞行表演时是通过超声波进行控制的
7．班级大扫除时，小天发现许多现象与摩擦有关，其中减小摩擦的措施是( )
A．擦玻璃时把抹布压紧在玻璃上去擦
B．书柜下装有滚轮便于移动位置
C．黑板刷的刷面选用更粗糙的材料制成
D．水桶的手柄上刻有凹凸不平的花纹

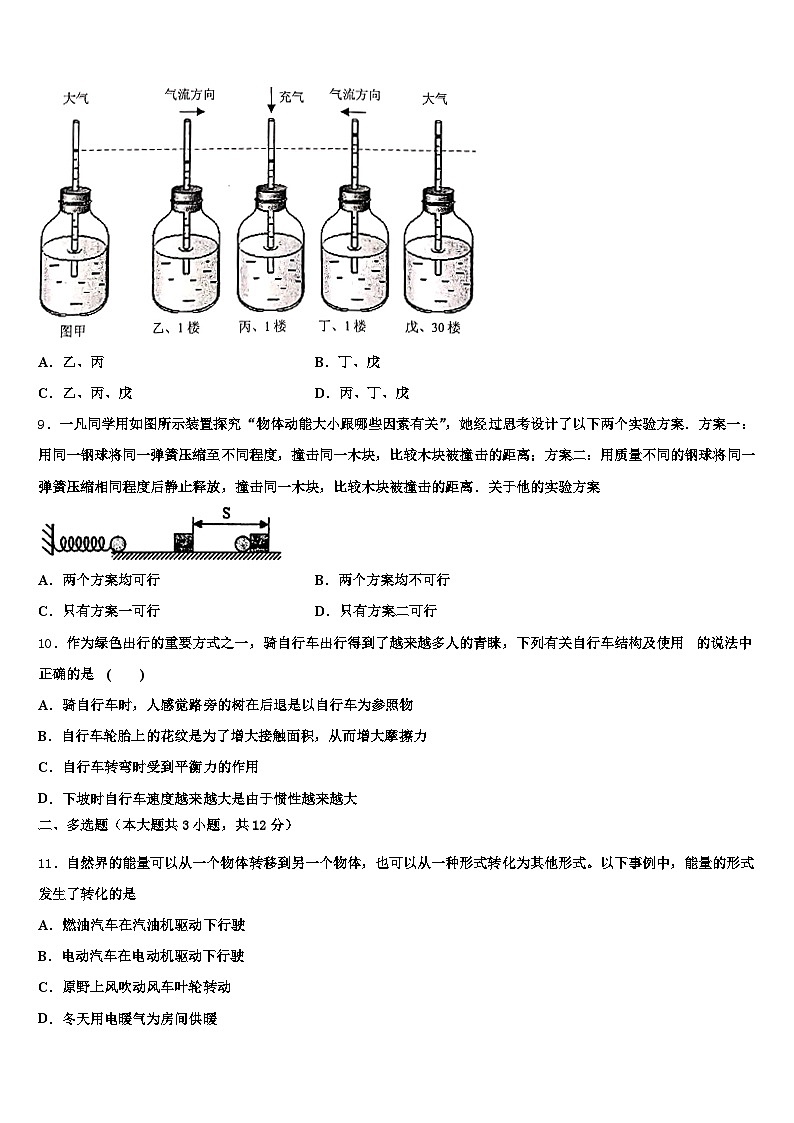

8．自制气压计静置在一楼，如图甲所示．它在一楼和三十楼（假设温度不变）静置时，有不同情形．所有合理的情形是
A．乙、丙B．丁、戊
C．乙、丙、戊D．丙、丁、戊
9．一凡同学用如图所示装置探究“物体动能大小跟哪些因素有关”，她经过思考设计了以下两个实验方案．方案一：用同一钢球将同一弹簧压缩至不同程度，撞击同一木块，比较木块被撞击的距离；方案二：用质量不同的钢球将同一弹簧压缩相同程度后静止释放，撞击同一木块，比较木块被撞击的距离．关于他的实验方案
A．两个方案均可行B．两个方案均不可行
C．只有方案一可行D．只有方案二可行
10．作为绿色出行的重要方式之一，骑自行车出行得到了越来越多人的青睐，下列有关自行车结构及使用 的说法中正确的是 ( )
A．骑自行车时，人感觉路旁的树在后退是以自行车为参照物
B．自行车轮胎上的花纹是为了增大接触面积，从而增大摩擦力
C．自行车转弯时受到平衡力的作用
D．下坡时自行车速度越来越大是由于惯性越来越大
二、多选题（本大题共3小题，共12分）
11．自然界的能量可以从一个物体转移到另一个物体，也可以从一种形式转化为其他形式。以下事例中，能量的形式发生了转化的是
A．燃油汽车在汽油机驱动下行驶
B．电动汽车在电动机驱动下行驶
C．原野上风吹动风车叶轮转动
D．冬天用电暖气为房间供暖
12．学生的校园生活中有很多物理现象,下列描述正的是
A．远视眼镜利用了凹透镜对光线的发散作用
B．冬季暖气取暖利用热传递能改变物体内能
C．用钢笔从墨水瓶中吸墨水利用了大气压强
D．塑胶跑道表面比较粗糙是为了增大摩擦力
13．下列关于物理概念的说法正确的是：
A．电荷的定向移动形成电流
B．光从空气斜射入水中时，折射角小于入射角
C．物体所受摩擦力的方向总是与它运动的方向相反
D．物体吸收热量，内能一定增加，温度一定升高
三、填空题（本大题共5小题，共10分）
14．小丽同学用水平力F拉动如图所示装置，使重100N的A物体4s内在水平地面上匀速运动了80cm，物体B重50N（物体B与A始终接触），此过程中地面受到的摩擦力为10N，弹簧测力计的示数为8N．若不计轮重、弹簧测力计重、绳重和绳与滑轮间摩擦，则滑轮移动的速度为_____m/s，物体A受到B施加的摩擦力_____（选填“水平向左”、“水平向右”或“为零”），水平拉力F为_____N，水平拉力F的功率为_____W．
15．如图所示，一木块在水平面上运动时在相等时间内连续拍摄4次“频闪”照片，频闪的时间间隔为0.02 s。从频闪照片可判断，该木块做________直线运动（选填“匀速”或“变速”）。木块从1位置到4位置运动的速度为________m/s。
16．学校的路灯经常烧坏，更换十分不便，电工师傅用“挑担灯’’解决了这个问题，即将“220V 100W”和“220V 60W”的甲乙两盏规格相同的白炽灯串联接入照明电路．上述两盏灯相比较，灯丝较粗的是____灯，两灯工作时，较亮的是____灯．（填“甲”或“乙”）
17．如图所示，电阻丝，它是研究“在相同时间内，电流通过导体产生的热量与__________关系”的实验装置；当通过甲的电流为时，则甲电阻丝在内产生的热量为__________．
18．某兴趣小组制作了超市电梯的模拟电路（如图所示），其中Rx为能接收人体红外线的传感器，其电阻大小与它到人距离的关系如下表所示：
控制电路的电源电压为3V，电磁继电器的线圈电阻为2Ω，当线圈电流等于0.2A时衔铁恰好被吸下，受控电路由额定电压为220V的电动机、定值电阻R1和“应急开关S”组成．
工作时，当有人走到离电梯口1m时，电梯由较慢变为较快运行，则此时变阻器R2的阻值为____Ω．若人离电梯口0.8m内，电梯由较慢变为较快运行，只需将R2的滑片向____（选填“左”或“右”）移动适当距离．若人离电梯口2m以内电梯均能由较慢变为较快运行，则控制电路的电源电压至少应为_____V．
四、计算题（本大题共3小题，共29分）
19．如图所示，用滑轮组匀速提起放在地面上边长为20cm，质量为100kg的重物，拉力做功的功率为1200W，重物上升的速度为1m/s。（不计绳重和摩擦力）求：
当物体静止在地面上时对地面的压强；作用在绳子自由端的拉力为多大；滑轮组的机械效率为多大；若用此滑轮组匀速提起2200N的重物，作用在绳子自由端的拉力为多少。
20．质量为0.2千克的热水，自然冷却后温度降低了50℃。求：水放出的热量Q放。[ c水=4.2×l03焦/（千克·℃）]
21．重为200N的方形槽（内壁材料为铁质），放在水平台面上，有一个质量为0.6kg的磁性物块吸附在容器内壁，物块恰好能沿侧壁匀速向下滑动，最后静止在容器的底部；然后向槽中加水，当磁性物块五分之四的部分浸在液体中时，物块开始随液面向上滑动（不考虑水对摩擦力的影响）
求该物块匀速下滑时受到侧壁的摩擦力f；物块向上滑动时，求该物块所排开水的体积V排；求该磁性物块的密度．
五、作图题（本大题共2小题，共4分）
22．如图所示，是放大镜的成像情况。根据凸透镜的成像规律确定该凸透镜的位置并将其画出，作出凸透镜的焦点。光心用O表示，焦点用F表示，保留作图痕迹。
23．根据平面镜的成像特点，作出物体AB在平面镜MN中的像．
六、实验探究题（本大题共3小题，共15分）
24．如图（甲）所示是测量定值电阻Rx阻值的实验电路，器材可以满足实验要求．
（1）某同学正确连接电路后，闭合开关，移动滑动变阻器的滑片P，发现电流表示数为0，电压表有示数，则出现故障的原因可能是_____．
（2）排除故障后，调节滑动变阻器，当电压表的示数为4V时，电流表的示数如图（乙）所示为_____A，电阻Rx的阻值为_____Ω．
（3）进行了多次实验，测出了Rx的阻值．
（4）后来小明设计了另一种测量电阻的方案，电路如图丙所示，方案中定值电阻的阻值为R0，步骤如下：
①断开开关S2，闭合开关S、S1，电压表示数为U1；
②断开开关S1，闭合开关S、S2，电压表示数为U2，则电阻Rx的阻值表达式为Rx＝_____．
25．如图甲所示是小宇同学探究“光的反射规律”的实验装置。平面镜M平放在水平桌面上，白色硬纸板垂直立在平镜面上。
（1）小宇让一束光贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，测出反射角和入射角大小，改变光的入射角度，多次重复上述实验步骤。
①上述实验探究得到的规律是_____（选填字母）。
A．光沿直线传播 B．反射角等于入射角 C．平面镜成像的特点
②白色硬纸板在实验中的作用是_____（写出一条即可）。
（2）实验过程中若将纸板倾斜，如图乙所示，让光仍贴着纸板沿AO方向射向镜面，此时反射光_____（选填“在”或“不在”）纸板这一平面内；通过平面镜观察镜中硬纸板的像，则看到的像与图丙中相符的是_____（选填序号）。
26．在“探究平面镜成像的特点”实验中，用____替代平面镜，是为了便于确定____的位置。在“探究二力平衡的条件”实验中，应使所研究物体分别处于匀速直线运动状态或____状态，并在此时比较该物体所受两个力的大小、方向和____的关系。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A．乒乓球弹离水面后不再受浮力作用，由于惯性将继续上升，故A错；
B．乒乓球上浮过程中，先是全浸入水中的上升过程，此过程排开水的体积不变，水的深度不变，由p=ρgh可知水对杯底的压强不变；然后是露出水面到脱离水面，此过程排开水的体积变小，水的深度变小，由p=ρgh可知水对杯底的压强变小；所以乒乓球在上浮过程中，水对杯底的压强先不变、后变小，故B正确。
C．乒乓球在上浮过程中，先是全浸入水中的上升过程，此过程排开水的体积不变，由F浮=ρ水V排g可知受到的浮力不变；然后是露出水面到脱离水面，此过程排开水的体积变小，由F浮=ρ水V排g可知受到的浮力变小；所以乒乓球在上浮过程中，受到的浮力先不变、后变小，故C错误；
D．乒乓球自1至4的过程中，杯子对桌面的压力先不变，乒乓球弹离水面后，压力变小，故D错误；
2、A
【解析】
汽油机在压缩冲程中，气缸中空气的温度升高、内能增加和体积变小，故应选A．
3、D
【解析】
静止在斜面上的物体受到重力和斜面对它的支持力，由于物体有相对斜面运动的趋势，所以应该受到一个阻碍其相对运动的摩擦力，故A错误；
凹透镜对光有发散作用，平行于主光轴的光线经凹透镜折射后应发散射出，故B错误；
由安培定则知道，电磁铁的左侧为N极，右侧为S极，由图知道，C错误；
力臂是指由支点到力的作用线的距离，由图知道，D正确。
4、B
【解析】
在考英语听力部分时，关闭门窗是在传播过程中减弱噪声，故A错误；
响度指声音的大小，与发声体的振幅有关，敲鼓时用力越大响度越大，故B正确；
但声音传播需要介质，我们听不到物体发声，也可能是没有介质，故C错误；
声和电磁波都能传递信息，但声音传播需要介质，不能在在真空中传播，而电磁波可以在真空中传播，故D错误。
5、C
【解析】
利用下列知识分析判断：
（1）物体处于静止状态或匀速直线运动状态，物体处于平衡状态，受平衡力；
（2）增大摩擦的方法：增大压力，增大接触面的粗糙程度；减小摩擦力的方法：减小压力，减小接触面的粗糙程度，用滚动代替滑动，使接触面脱离；
【详解】
A、捏住刹车后没有推动水平地面上的自行车，处于静止状态，属于平衡状态，受到的推力等于摩擦力，故A错误；
B、自行车轮胎上制有花纹是通过增大接触面的粗糙程度来增大摩擦，故B错误；
C、刹车时用力捏刹车把是通过增大压力来增大摩擦的，故C正确；
D、在转轴上加润滑油是通过减小接触面的粗糙程度来减小摩擦，故D错误．
故选C．
6、A
【解析】
A．吹奏笛子时，用手指按住不同气孔，改变了笛子内空气柱的长度，空气柱振动的快慢不同，发出的音调不同，故A正确；
B．高架桥两侧建有隔音墙，是在传播过程中处减弱噪声，故B错误；
C．“女高音歌唱家”中的“高”形容的是音调，故C错误；
D．无人机与地面控制中心的联系属于无线电通信，所以此无人机飞行时是通过电磁波控制的．故D错误．
7、B
【解析】
A．擦玻璃时把抹布压紧在玻璃上去擦，增大压力将增大摩擦力，A错误；
B．书柜下装有滚轮便于移动位置，是变滑动为滚动，减小摩擦，B正确；
CD．均为增大接触面的粗糙程度将增大摩擦，CD错误；故选B.
8、D
【解析】
乙图、丁图：从管口水平吹气，会使管口气流速度变大而压强变小，瓶内气压使管内液面上升．故乙不符合情形、丁符合情形．
丙图：向管内吹气，会将管内液体吹回瓶内，管内液面下降．故丙符合情形．
戊图：由于30楼高度高，外界气压降低，则瓶内气压将使管内液面上升．故戊符合情形．
综合以上分析符合情形的是丙、丁、戊，故选择D选项．
9、C
【解析】
方案一：质量相同的钢球将同一弹簧压缩不同程度后静止释放，钢球的速度不同，撞击同一木块，将木块撞出一段距离进行比较，可以研究钢球的动能大小与速度的关系；方案二：若用质量不同的钢球将同一弹簧压缩相同程度后静止释放，撞击同一木块，撞击的动能由弹簧的弹性势能转化而来，而弹簧的弹性势能的大小与形变程度有关，故弹簧势能相同，转化出的动能相同，因此，木块最终移动的距离相同，不能说明动能的大小与质量的关系，所以不能完成实验．故C正确．
10、A
【解析】
A. 骑自行车时，路旁的树木相对于自行车位置不断变化，如果以自行车为参照物，骑自行车的人看到树木不断后退，故A正确；
B. 自行车轮胎表面做得凹凸不平是为了接触面的粗糙程度从而增大摩擦的，而不是增大接触面积，增大摩擦力，故B错误；
C. 自行车转弯时运动方向在变化，所以运动状态在变化，因此受到的是非平衡力的作用，故C错误；
D. 下坡时自行车速度越来越大是因为动能增大，而不是由于惯性越来越大，故D错误．
二、多选题（本大题共3小题，共12分）
11、ABCD
【解析】
A. 燃油汽车在汽油机驱动下行驶，是将内能转化为机械能，符合题意；
B. 电动汽车在电动机驱动下行驶，是将电能转化为机械能，符合题意；
C. 原野上风吹动风车叶轮转动，是将风能转化为叶轮的机械能，符合题意。
D. 冬天用电暖气为房间供暖，是将电能转化为内能，符合题意。
12、BCD
【解析】
A. 远视镜是利用凸透镜对光线有会聚作用，故A错误；
B. 冬季用暖气取暖是通过热辐射(热传递的一种形式)来提升室内的温度的，故B正确；
C.钢笔从墨水瓶中吸取墨水时，挤出笔囊中部分空气，笔囊内气压减小，墨水在外界大气压的作用下，被压入笔囊中；故C正确；
D. 塑胶跑道表面比较粗糙，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；故D正确。
13、AB
【解析】
A．电荷的定向移动形成电流，故A正确；
B．当光线从空气斜射入水中时，折射光线靠近法线，折射角小于入射角，故B正确；
C．物体所受摩擦力的方向总是与它相对运动或相对运动的趋势的方向相反，故C错误；
D．物体吸收热量，内能增加，温度可能不变，如晶体熔化时，吸热温度不变，故D错误．
三、填空题（本大题共5小题，共10分）
14、0.1 水平向右 36 3.6
【解析】
（1）滑轮为动滑轮，滑轮移动的速度等于物体移动速度的二分之一；
（2）根据力的作用的相互性得出物体A受到B施加的摩擦力的大小及方向；
（3）物体A受到向左的拉力等于地面对A的摩擦力f地加上物体A受到B施加的摩擦力fA；而滑轮为动滑轮，滑水平拉力F为F左的2倍，据此计算水平拉力F的大小；然后利用计算功率．
【详解】
（1）物体移动的速度，滑轮移动的速度
；
（2）因为力的作用是相互的，相互作用力大小相等，方向相反，而物体B受到A的摩擦力
，所以，物体A受到B施加的摩擦力，方向水平向右．
（3）物体A受到向左的拉力等于地面对A的摩擦力f地加上物体A受到B施加的摩擦力fA，，滑轮为动滑轮，水平拉力F为F左的2倍，故
则拉力做功功率；
本题考查了使用滑轮时速度、功、功率的计算，知识点多、题图复杂，要求灵活运用所学知识．
15、匀速 0.9
【解析】
[1]由图知，每间隔0.02s，木块在相等的时间内通过的路程相等，所以木块是做匀速直线运动。
[2]木块从1位置运动到4位置时，频闪3次，所以时间是
0.02s×3=0.06s
根据图示可知，木块运动的距离
s=8.00cm-2.60cm=5.40cm=0.054m
木块从1位置到4位置运动的平均速度
16、甲 乙
【解析】
两灯额定电压相同，则由功率公式P=可判出两灯的电阻大小关系，由影响电阻大小的因素可知灯丝的粗细程度；因两灯串联，则可知电流相等，则由P=I2R可知功率大小，则可知哪一盏灯要亮．
由P=得：
灯丝电阻R=则可知额定功率越大的灯泡，电阻越小；
即甲灯电阻要小，因灯丝长度差不多，由影响电阻大小的因素可得，甲灯的灯丝要比乙灯的粗；
两灯串联时，通过两灯的电流相等，则由P=I2R可得，乙灯的实际功率要大，故乙灯要亮．
解决此类题目的关键是知道串联电路的特点，能用功率公式分析灯泡的功率变化
17、电流 2000
【解析】
如图，电阻R乙和R丙并联，再和电阻R甲串联在电路中，电阻相同，通电时间相同，通过电阻R甲和R乙的电流不同，根据控制变量法可知，是探究导体产生的热量与电流的关系；
甲电阻丝在100s内产生的热量：
Q甲＝I2R甲t＝（2A）2×5Ω×100s＝2000J；
18、7 右 3.2
【解析】
（1）线圈电流等于0.2A时衔铁被吸下，由此根据电路特点和欧姆定律计算R2的阻值；
要使人走到距离电梯口0.8m距离内，电梯由较慢变为较快运行，即衔铁被吸下，由串联电路特点和欧姆定律分析解答；
（2）为了实现电梯均能由较慢变为较快运行，必须电流为0.2A，根据欧姆定律求出电源电压．
【详解】
（1）由表中数据可知，当有人走到距离电梯口1m距离时，Rx=6Ω，
线圈电流等于0.2A时衔铁被吸下，根据欧姆定律可知，电路总电阻：
根据串联点的电阻特点可知，R2的阻值：
R2=R总-R线圈-Rx=15Ω-2Ω-6Ω=7Ω；
要使人走到距离电梯口0.8m距离内（Rx的阻值减小），电梯由较慢变为较快运行，即此时应将衔铁被吸下，为使电路中电流保持0.2A，应增大变阻器连入阻值，由图知滑片应向右移动；
（2）若人离电梯口2m时，Rx′=14Ω，滑动变阻器连入电路的阻值最小时，电流最大为0.2A，电梯才能由较慢变为较快运行，此时的电源电压最小，
U′=I（R线圈+Rx′）=0.2A×（2Ω+14Ω）=3.2V．
此题主要考查的是学生对欧姆定律和串联电路特点的理解和掌握，弄明白电路原理是解决此题的关键．
四、计算题（本大题共3小题，共29分）
19、（1）2.5×104Pa；（2）400N；（3）83.3%；（4）800N。
【解析】
（1）物体静止在地面上时对地面的压力：F压＝G＝mg＝100kg×10N/kg＝1000N，
受力面积：S＝（0.2m）2＝0.04m2，
则物体对地面的压强：p＝；
（2）由图知，n＝3，则绳端移动的速度：v＝3v物＝3×1m/s＝3m/s，
由P＝可得绳子自由端的拉力： ；
（3）滑轮组的机械效率：。
（4）不计绳重和摩擦力，绳子自由端的拉力：F＝（G+G动），
则动滑轮重力：G动＝3F﹣G＝3×400N﹣1000N＝200N，
匀速提起2200N的重物时，作用在绳子自由端的拉力：
F′＝（G′+G动）＝（2200N+200N）＝800N。
答：（1）当物体静止在地面上时对地面的压强为2.5×104Pa；
（2）作用在绳子自由端的拉力为400N；
（3）滑轮组的机械效率为83.3%；
（4）若用此滑轮组匀速提起2200N的重物，作用在绳子自由端的拉力为800N。
20、4.2×104 J
【解析】
Q放=cm△t=4.2×103J/(kg⋅℃)×0.2kg×50℃=4.2×104J。
21、（1）6N；（2）1.2×10-1m1；（1）0.4×101kg/m1．
【解析】
（1）因为物块匀速向下滑动，所以它受到的是平衡力，f=G物=m物g=0.6kg×10N/kg=6N；
（2）物块向上滑动时，滑动摩擦力方向向下，则F浮=G物+f=6N+6N=12N
由阿基米德原理F浮=ρ水gV排得：V排===1.2×10-1m1；
（1）磁性物块的体积：V===1.5×10-1m1；
磁性物块的密度：ρ===0.4×101kg/m1．
答：（1）求该物块匀速下滑时受到侧壁的摩擦力f为6N；
（2）物块向上滑动时，求该物块所排开水的体积V排为1.2×10-1m1；
（1）该磁性物块的密度为0.4×101kg/m1．
五、作图题（本大题共2小题，共4分）
22、
【解析】解答：物体处于凸透镜的焦点以内,连接A′、A并延长与主光轴的交点为光心O;从A平行于主光轴的光线经凸透镜过焦点,其反向延长线过像点A′，与主光轴的交点为焦点F，如图所示：
点睛：
平行于主光轴的光线通过凸透镜后会聚于焦点；过光心的方向不变；从焦点发出的光线，过凸透镜后平行于主光轴。还要知道由物体经过凸透镜的光线的反向延长线会聚到像点。据此画图。
23、
【解析】
分别作出物体AB端点A. B关于平面镜的对称点A′、B′,用虚线连接A′、B′即为AB在平面镜中的像．如图：
平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
六、实验探究题（本大题共3小题，共15分）
24、定值电阻RX断路0.58
【解析】
（1）小灯泡不亮，电流表示数为零，电压表有示数，说明电压表并联部分断路，原因是定值电阻RX断路；
（2）图乙知，电流表的量程为0～0.6A，分度值为0.2A，示数为0.5A，则：I＝＝＝8Ω；
（3）根据电路图知：
断开开关S2，闭合开关S、S1，电压表测量电阻Rx两端的电压，电压表示数为U1；
断开开关S1，闭合开关S、S2，电压表测量电源电压，电压表示数为U2，
流过电路的电流：I＝，
由欧姆定律得RX的阻值：RX＝＝．
25、B 显示光路 不在 ③
【解析】
(1)①[1]已知入射光线AO和反射光线OB，多次改变光的入射角度，测反射角与入射角的大小，并比较得出反射角与入射角的大小关系，因此该实验探究了反射定律中的反射角等于入射角，故选B。
②[2]白色硬纸板在实验中的作用显示光的传播路径。
(2)[3][4]根据光的反射定律可知，在反射现象中，反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平面内，因此若将纸板倾斜，如图丙所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线仍在同一平面内，但不在纸板这一平面上，看不到反射光线，若此时通过平面镜观察纸板，因为物像关于镜面对称，则看到的图象应为丙图中的③。
考点：光的反射定律。
26、玻璃板 像 静止 作用线
【解析】
在“探究平面镜成像的特点”实验中，用玻璃板代替平面镜，能观察到蜡烛A的像，同时也能看到代替蜡烛A的蜡烛B，当没有点燃的蜡烛B好像被点燃似的，这样可以确定像的位置。
在“探究二力平衡的条件”实验中，物体应在两个力的作用下处于平衡状态，而平衡状态包括：静止状态和匀速直线运动状态，所以应使所研究物体分别处于匀速直线运动状态或静止状态，并在此时比较该物体所受两个力的大小、方向和作用线的关系。
距离/m
3
2.5
2
1.8
1.5
1.2
1
0.8
0.6
0.4
0.2
电阻Rx/Ω
15
14.5
14
12
10
8
6
4
3
2.5
2.3
