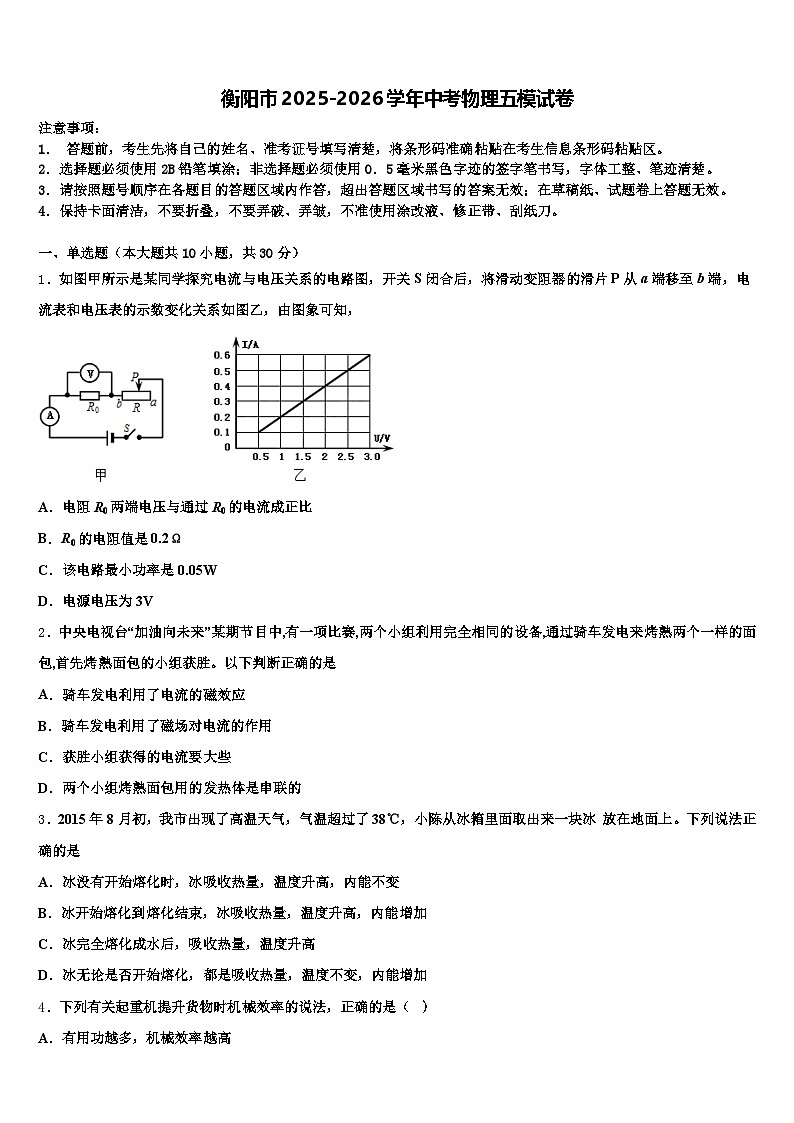

衡阳市2025-2026学年中考物理五模试卷（含答案解析）

这是一份衡阳市2025-2026学年中考物理五模试卷（含答案解析），共17页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．如图甲所示是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，由图象可知，
A．电阻R0两端电压与通过R0的电流成正比
B．R0的电阻值是0.2Ω
C．该电路最小功率是0.05W
D．电源电压为3V
2．中央电视台“加油向未来”某期节目中,有一项比赛,两个小组利用完全相同的设备,通过骑车发电来烤熟两个一样的面包,首先烤熟面包的小组获胜。以下判断正确的是
A．骑车发电利用了电流的磁效应
B．骑车发电利用了磁场对电流的作用
C．获胜小组获得的电流要大些
D．两个小组烤熟面包用的发热体是串联的
3．2015年8月初，我市出现了高温天气，气温超过了38℃，小陈从冰箱里面取出来一块冰 放在地面上。下列说法正确的是
A．冰没有开始熔化时，冰吸收热量，温度升高，内能不变
B．冰开始熔化到熔化结束，冰吸收热量，温度升高，内能增加
C．冰完全熔化成水后，吸收热量，温度升高
D．冰无论是否开始熔化，都是吸收热量，温度不变，内能增加
4．下列有关起重机提升货物时机械效率的说法，正确的是（ ）
A．有用功越多，机械效率越高

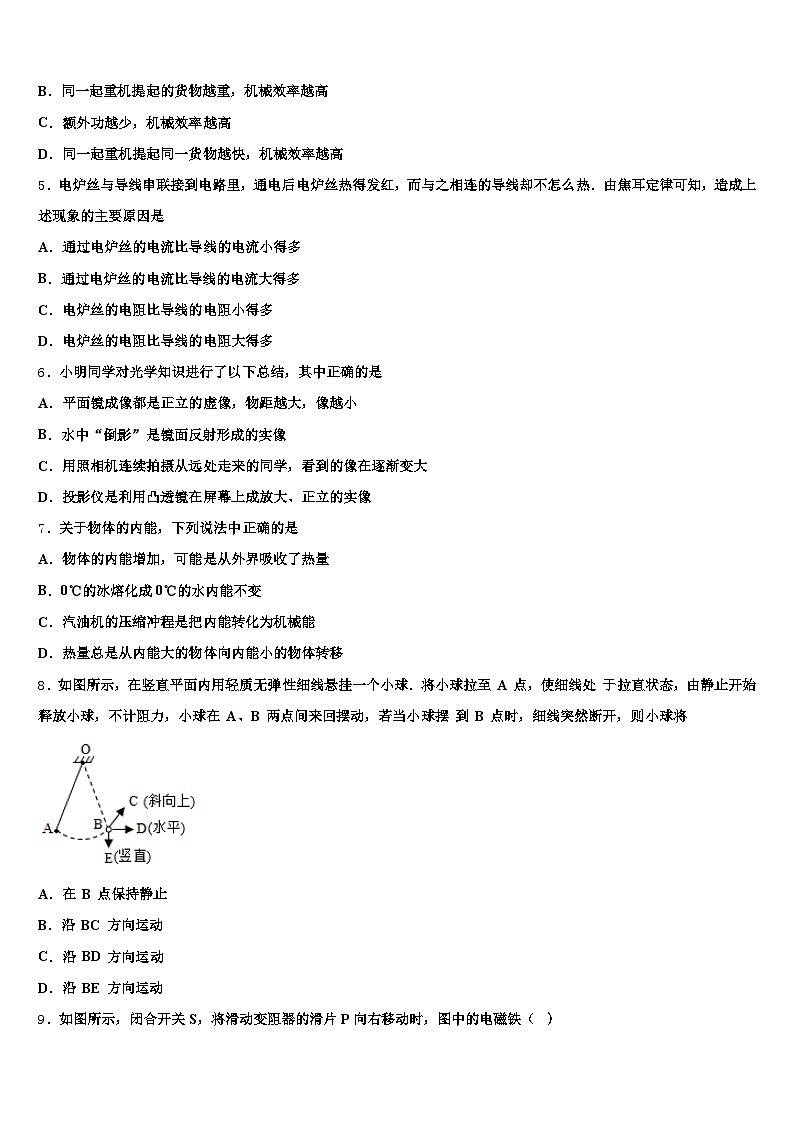

B．同一起重机提起的货物越重，机械效率越高
C．额外功越少，机械效率越高
D．同一起重机提起同一货物越快，机械效率越高
5．电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热．由焦耳定律可知，造成上述现象的主要原因是
A．通过电炉丝的电流比导线的电流小得多
B．通过电炉丝的电流比导线的电流大得多
C．电炉丝的电阻比导线的电阻小得多
D．电炉丝的电阻比导线的电阻大得多
6．小明同学对光学知识进行了以下总结，其中正确的是
A．平面镜成像都是正立的虚像，物距越大，像越小
B．水中“倒影”是镜面反射形成的实像
C．用照相机连续拍摄从远处走来的同学，看到的像在逐渐变大
D．投影仪是利用凸透镜在屏幕上成放大、正立的实像
7．关于物体的内能，下列说法中正确的是
A．物体的内能增加，可能是从外界吸收了热量
B．0℃的冰熔化成0℃的水内能不变
C．汽油机的压缩冲程是把内能转化为机械能
D．热量总是从内能大的物体向内能小的物体转移
8．如图所示，在竖直平面内用轻质无弹性细线悬挂一个小球．将小球拉至 A 点，使细线处 于拉直状态，由静止开始释放小球，不计阻力，小球在 A、B 两点间来回摆动，若当小球摆 到 B 点时，细线突然断开，则小球将
A．在 B 点保持静止
B．沿 BC 方向运动
C．沿 BD 方向运动
D．沿 BE 方向运动

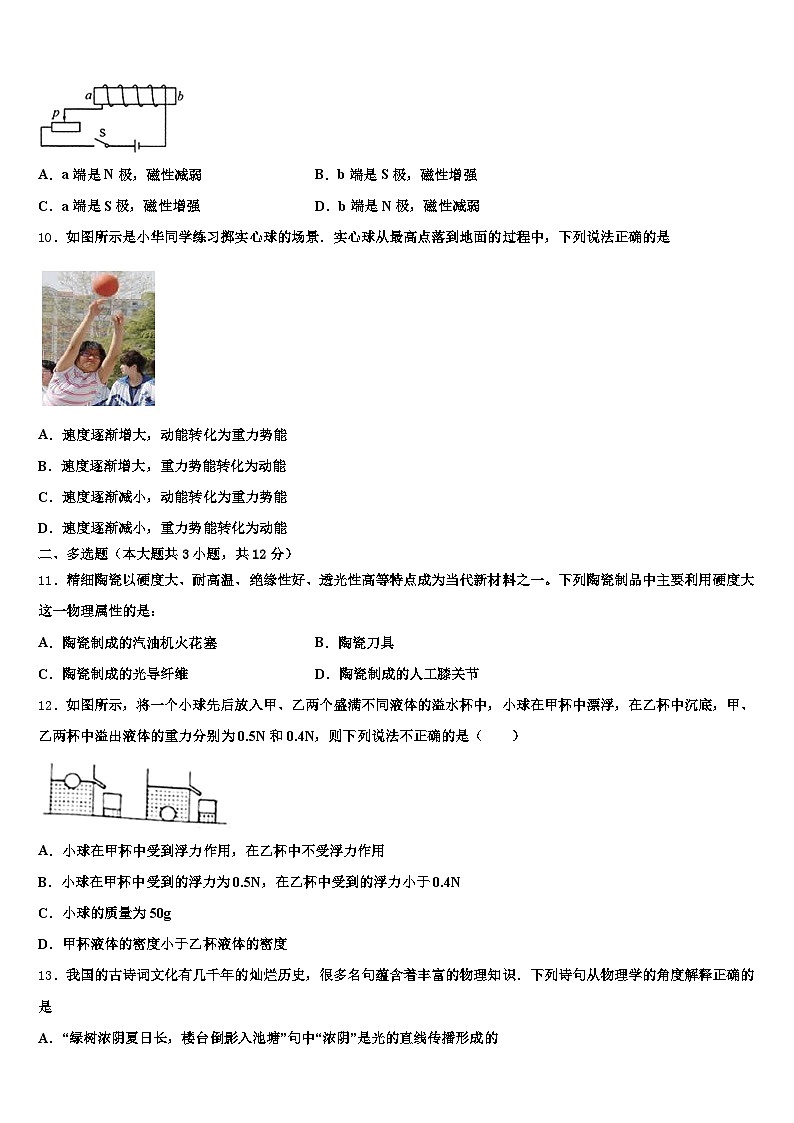

9．如图所示，闭合开关S，将滑动变阻器的滑片P向右移动时，图中的电磁铁（ ）
A．a端是N极，磁性减弱B．b端是S极，磁性增强
C．a端是S极，磁性增强 D．b端是N极，磁性减弱
10．如图所示是小华同学练习掷实心球的场景．实心球从最高点落到地面的过程中，下列说法正确的是
A．速度逐渐增大，动能转化为重力势能
B．速度逐渐增大，重力势能转化为动能
C．速度逐渐减小，动能转化为重力势能
D．速度逐渐减小，重力势能转化为动能
二、多选题（本大题共3小题，共12分）
11．精细陶瓷以硬度大、耐高温、绝缘性好、透光性高等特点成为当代新材料之一。下列陶瓷制品中主要利用硬度大这一物理属性的是：
A．陶瓷制成的汽油机火花塞B．陶瓷刀具
C．陶瓷制成的光导纤维D．陶瓷制成的人工膝关节
12．如图所示，将一个小球先后放入甲、乙两个盛满不同液体的溢水杯中，小球在甲杯中漂浮，在乙杯中沉底，甲、乙两杯中溢出液体的重力分别为0.5N和0.4N，则下列说法不正确的是（ ）
A．小球在甲杯中受到浮力作用，在乙杯中不受浮力作用
B．小球在甲杯中受到的浮力为0.5N，在乙杯中受到的浮力小于0.4N
C．小球的质量为50g
D．甲杯液体的密度小于乙杯液体的密度
13．我国的古诗词文化有几千年的灿烂历史，很多名句蕴含着丰富的物理知识．下列诗句从物理学的角度解释正确的是
A．“绿树浓阴夏日长，楼台倒影入池塘”句中“浓阴”是光的直线传播形成的
B．“大漠孤烟直，长河落日圆”，诗人看到的“落日”是光线经过大气发生折射而成的像
C．“池水映明月，潭清疑水浅”句中“水浅”是由于光的反射造成的
D．“朝辞白帝彩云间，千里江陵一日还”句中的“彩云’’是由于光的色散形成的
三、填空题（本大题共5小题，共10分）
14．如图所示，若开关S闭合后，灯L1、L2都能发光，则甲是_______（选填“电压表”或“电流表”），此时L1、L2的连接方式是______联（选填“串”或“并”），若开关S断开后，两灯都能发光，甲、乙两表的示数之比为4：3，则灯L1、L2电阻之比为_____．
15．夏天的傍晚，一些中老年人喜欢跳广场舞，优美的舞曲是由于扬声器的纸盆____发出的，声音是通过________传入人耳的，为了不影响周围居民的生活和休息，有人建议跳舞时将音箱的音量调小，这是在_____处减弱噪声的．
16．在玻璃瓶里装一些红色的水，取一根两端开口的细玻璃管，让玻璃管穿过橡皮塞插入水中，并从管子上端吹入少量气 体，这样小明就制成了一个简易的多功能物理实验演示器．当把此装置从山脚带到山顶时，发现玻璃管内液面升高，这说明______；取一吸管，靠近玻璃管口，通过吸管向右吹气，如图所示，发现玻璃管内液面上升，这说明________；将瓶内灌满水，塞紧塞子，用力挤压瓶子，发现玻璃管内液面上升，这 说明________．
17．我国高铁总路程居世界第一，人们出行更加方便快捷，暑假小红和父母外出旅游，她们乘坐的高铁正以300km/h的速度向南行驶，旁边平行铁轨一列普通列车以120km/h的速度也向南行驶，小红发现自己超过普通列车用的时间为16s。以小红为参照物，普通列车向_____（选填“南”或“北”）行驶，普通列车的长度为_____m。
18．在“探究杠杆平衡的条件”实验中，杠杆在图所示位置静止时，可将右侧的平衡螺母向________移动（选填“左”或“右”），这样做是为了使杠杆在_____．在“测定物质的密度”实验中，要用电子天平测物体的_____，实验原理为_____．
四、计算题（本大题共3小题，共29分）
19．图甲是一种家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率未知），图乙为其简化电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”挡。请完成下列问题：
(1)“低温”挡正常工作时的电阻是多少？
(2)“高温”挡正常工作时的总电流是多少？
(3)若某房间内空气质量为60 kg，空气温度为10 ℃，设空气的比热容为1.1×103 J/（kg·℃）且保持不变，用该电暖器的“高温”挡正常工作20 min，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少？
20．尽管我们在现阶段所接触的运动都是匀速运动，但通过观察生活我们不难发现物体的速度并不是一直不变的，例如汽车启动时，速度从零开始逐渐增加，子弹在枪筒中的速度也是逐渐变大的，但是很显然汽车启动和子弹在枪筒中这两个过程，速度增加的快慢并不相同，物理学中为了描述速度变化快慢引入了加速度的概念，其表述为：速度变化量与发生这一变化所用时间的比值叫做加速度。如果我们用a表示加速度，用v1表示开始时物体的速度，经过△t时间后物体速度增加到v2，请你写出加速度的表达式；假如一颗子弹在0.005s时间内速度由0增加到250m/s，求这颗子弹的加速度。某汽车以4m/s2的加速度加速，用5s的时间速度增加到30m/s，那么开始加速时这辆车的速度是多少？
21．在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡的额定电压为8V，灯泡的额定电压为6V，图乙是灯泡的图象。
当开关S接a时，电压表的示数为，电流表的示数为，求定值电阻的阻值。
开关S接a时，调节电源电压，使灯泡正常发光，此时消耗的功率为1W，求灯泡的额定功率。
开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？
五、作图题（本大题共2小题，共4分）
22．画出静止在斜面上的木块受到的力的示意图．
（________）

23．如题图所示，在斜面上静止一个烧杯，一小球悬浮在杯内的水中，请在图中画出小球所受浮力及容器对斜面压力的示意图．
六、实验探究题（本大题共3小题，共15分）
24．小明用两节新的干电池测小灯泡的功率，电路如图1所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω2A”．
在图中，用笔画线代替导线将电路连接完整．连接电路时，开关必须断开，滑动变阻器的滑片应移到最_____（左/右）端．当电压表的示数达到2V时，电流表的示数如图2其读数为_____A，此时，灯泡的功率为_____W，为使灯泡正常发光，应将滑片向_____（左/右）移动，使电压表的示数为2.5V．小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制如图3的图象，根据图象信息，可计算出小灯泡的额定功率是_____W．该图象不是直线，主要原因_____．
25．电阻箱是能够直接读出电阻阻值的可变电阻在电路图中用符号表示．为探究导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数1/R的关系，小明设计了图甲所示的实验电路图和乙所示实物连线图，图丙是根据实验数据描绘出的I﹣1/R的图象
（1）如图（乙）是根据图（甲）连接的实物图，请在错误的导线上打×并连接正确；
（________）
（2）闭合开关后，小明发现电压表有示数，电流表无示数，原因可能是_____；
（3）分析实验数据，小明得出实验探究的结论是_____．
26．小溪妈妈腌制鹌鹑蛋，小溪对配制的盐水密度及鹌鹑蛋的密度产生了兴趣．于是做了如下实验，请将她的实验补充完整．
（1）她将天平放在水平台上，发现天平的游码未置于标尺左端的零刻度线处，但指针却指在分度盘的中央，她应该先将游码调到标尺的零刻度线处，再将平衡螺母向_____调节，天平横梁才能平衡．
（2）将天平调平后，小溪将适量盐放入左盘中进行测量，天平平衡时，右盘为10g砝码，调节游码如图甲所示，则盐的质量为_____g．
（3）小溪接下来的实验过程如图乙所示（细线质量与体积忽略不计）：
①将量筒中装入适量水，量筒中水的体积为_____mL；
②将鹌鹑蛋轻轻放入量筒内的水中，沉底后液面上升到52mL刻度线处；
③将称好的盐倒入量筒内的水中，待盐全部溶解并搅拌均匀后，发现鹌蛋漂浮在盐水中，此时液面在56mL刻度线处；
④取出鹌鹑蛋后，盐水液面下降至45mL刻度线处（忽略取出鹌鹑蛋时造成盐水体积的变化）；
⑤则盐水的密度为_____g/cm3，鹌鸦蛋的密度为_____g/cm3
⑥这种方法测的盐水的密度值是_____（偏大或偏小）．
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
A．因为电流随电压的变化图象为正比例函数图象， 且呈一条直线，所以通过R0的电流与R0两端的电压成正比，因为电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；
BD．当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I=可得，R0的阻值：R0==5Ω，故B错误，D正确；
C．当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总==30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总−R0=30Ω−5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；
2、C
【解析】骑车发电是将机械能转化为电能，利用的是电磁感应原理，故AB错误；由于两个小组利用的是完全相同的设备，所以电阻相同，由Q=I2 Rt知道，相同时间内产生的热量越多，即电流越大，面包越早熟，故C正确；两个小组烤熟面包用的发热体应是并联的，因为若是串联，则电流相同、电阻相同、通电时间相同，产生的热量也相同，故D错误，故选C。
点睛：本题以骑车发电来烤熟面包为题，考查了物理知识在骑车发电来烤熟面包上的应用，体现了物理与科技的联系，有一定意义。
3、C
【解析】
A、冰没有开始熔化时，冰吸收热量，温度升高，内能增大，故A错误；
B、冰是晶体，冰开始熔化到熔化结束，吸收热量，温度不变，内能增加，故B错误；
C、冰完全熔化成水后，继续吸收热量，温度不断升高，故C正确；
D、冰熔化前，吸收热量，温度升高，内能增加，熔化过程中，吸收热量，温度不变，内能增加，故D错误。
4、B
【解析】
机械效率是有用功与总功的比值，若只知道有用功越多，而总功的多少不确定，则无法判断有用功与总功比值的大小，即不能判断机械效率的高低，故A错误；起重机提起的货物做有用功变化时，所做的额外功基本不变，此时有用功在总功中所占的比重会变大，所以它的机械效率就越大，故B正确；机械效率越高，说明所做有用功占总功的比值大，额外功所占总功的比值小，而不是做的额外功越少，故C错误；使用滑轮组做功越快，说明功率越大，但机械效率与功率无关，故D错误，故选B．
点睛：本题考查的是对机械效率的理解，解题时特别要注意功率与机械效率的区别，它们是两个不同的物理量，它们之间没有任何关系，功率由功和时间共同决定，机械效率由有用功和总功共同决定．
5、D
【解析】
电炉在使用时，电炉丝和导线串联，在串联电路中，电路处处相等，即：
I电炉丝=I导线 ，
通电时间t相同，根据：Q=I2 Rt，因为
R电炉丝 ＞R导线，
所以电流产生的热量：
Q电炉丝＞Q导线 ，
从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象，
故选D．
6、C
【解析】
A、平面镜所成的像是正立、等大的虚像，像的大小与物体到镜的距离无关，故A错误；
B、水中“倒影”是镜面反射形成的物体的虚像，故B错误；
D、照相时若被拍摄的人靠近照相机镜头，则物距越小，像距越大，实像越大，故C正确；
D、投影仪是利用凸透镜在屏幕上放大、倒立、实像的原理，故D错误。
7、A
【解析】
（1）做功和热传递都能改变内能；（2）物体温度升高或者降低时，内能随着增大或减小；但是物体内能变化时，温度不一定变化；（3）汽油机的做功冲程中，内能转化为机械能；压缩冲程中，机械能转化为内能；（4）热量是从高温物体向低温物体传递的．
【详解】
A、做功和热传递都能改变内能，物体内能增加，可能是从外界吸收了热量，也可能是外界物体对它做了功，故A正确；B、0℃的冰变成0℃的水的过程中，吸收了热量，内能增加，故B错误；C、汽油机的压缩冲程中，对燃气做功，将机械能转化为内能，故C错误；D、热量是从高温物体向低温物体传递的，温度高的物体内能不一定大，故D错误．故选A．
8、D
【解析】
由于小球被静止释放，不计摩擦，它可在A. B两点间来回摆动．当小球摆到B点时，小球速度恰好为零，此时若细线恰好断开，则小球只受重力作用而竖直下落．所以，将沿BE方向运动．故D正确.ABC错误．
9、D
【解析】
试题分析：将滑动变阻器的滑片P向右移动时，滑动变阻器电阻变大，电路中的总电阻变大，电流变小，通电螺线管的磁性变弱；根据电源的正负极，电流从正极流出，从螺线管的左端流入，根据安培定则，用右手握住螺线管，拇指伸直，四指指向电流的方向，拇指指的是通电螺线管的N极，所以b端是N极．故选D．
【考点定位】影响通电螺线管磁性强弱的因素、安培定则、滑动变阻器的用法
10、B
【解析】
实心球从最高点到落地点的过程中，质量不变，速度增大，高度降低，所以动能变大，重力势能变小，重力势能转化为动能．故B正确．
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A. 陶瓷制成的汽油机的火花塞是利用陶瓷耐高温的特点，故A不符合题意；
B. 用纳米陶瓷材料制成切割硬物的刀具利用坚硬、耐磨的特性，故B符合题意；
C. 光导纤维不能导电，但可以导光是利用了高透光性的特点，故C不符合题意；
D. 用纳米陶瓷制成的人工膝关节是利用了其坚硬、耐磨的特性，故D符合题意。
12、ABD
【解析】
AB.小球先后放入甲、乙两个盛满不同液体的溢水杯中，根据阿基米德原理：物体所受浮力的大小与排开液体的重力相等，则：甲杯中小球受到的浮力F甲＝G排甲＝0.5N；在乙杯中受到的浮力F乙＝G排乙＝0.4N；故AB错误；
C.由于小球在甲杯漂浮，根据漂浮条件可知：G甲＝G排甲＝0.5N；小球的质量m＝＝0.05kg＝50g，故C正确；
D.小球在甲杯漂浮，则：ρ甲＞ρ球，小球在乙杯下沉，沉入水底，则：ρ乙＜ρ球，两种液体的密度：ρ甲＞ρ乙；故D错误．
13、ABD
【解析】
树荫是由于光的直线传播形成的，故A正确．
“大漠孤烟直，长河落日圆”，诗人看到的“落日”是光线经过大气发生折射而成的像，故B正确．
“池水映明月，潭清疑水浅”句中“水浅”是由于光的折射造成的，故C错误．
“朝辞白帝彩云间，千里江陵一日还”句中的“彩云’’是由于光的色散形成的，故D正确．
答案为ABD．
三、填空题（本大题共5小题，共10分）
14、电压表串联3：1
【解析】
开关S闭合后,甲乙表必须是相当于开路的电压表,这样电流才能依次通过灯泡L1、L2,灯L1、L2都能发光，此时两电灯串联．
当S断开时,甲乙表必须是相当于导线的电流表,两灯泡才能发光,并且两电灯并联,甲表测总电流,乙表测流过L2的电流，
已知甲、乙两表的示数之比为4:3,设甲表中电流为I甲=4I,则乙表中电流为I2=I乙=3I，
则由并联电路的电流特点可知,流过R1中的电流I1=I甲−I乙=4I−3I=I；
由欧姆定律I=可得：====.
15、振动 空气 声源
【解析】
声音是由物体振动产生的，故舞曲是由于扬声器的纸盆振动发出的，日常生活中声音是通过空气传入人耳的．减弱噪声有三种途径：在声源处减弱；在传播过程中减弱；在人耳处减弱，故为了不影响周围居民的生活和休息，有人建议跳舞时将音箱的音量调小，这是在声源处减弱噪声的．
16、海拔越高,大气压越小 流速越大的地方,压强越小 力可以使物体发生形变
【解析】
把此装置从山脚带到山顶，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下，会有一部分水被压入玻璃管，因此管内水柱的高度会增大；往管上方吹气，管上方空气的流速增大，压强减小，管中液体受到向上的压强大于向下的压强，液面上升；用力挤压瓶子，发现玻璃管内液面上升，这说明力可以使物体发生形变．
（1）把气压计从山脚带到山顶时，发生变化的是海拔高度，而大气压随海拔的升高而减小；
（2）当向管上方吹气时，管上方的空气流动速度增大，压强减小，管下方压强不变，管内的液体受到向上的压强大，液面上升；
（3）力可以改变物体的形状和运动状态．
17、北 800
【解析】
由题知，高铁和普通列车都向南运动，且高铁的速度大于普通列车的速度，所以，小红为参照物。普通列车向北行驶；
高铁和普通列车的相对速度：，
根据可得，普通列车的长度为：
。
18、左 水平位置平衡 质量
【解析】
(1)如图，杠杆的左端上翘，平衡螺母向上翘的左端移动；杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小，同时消除杠杆自重对杠杆平衡的影响；
“测定物质的密度”实验中，根据公式,要测量物体的密度，需用电子天平测物体的质量．
四、计算题（本大题共3小题，共29分）
19、 (1)88 Ω；(2)7.5 A；(3)15 ℃。
【解析】
(1)根据题意知道，当闭合S1 时为“低温”档，此时R1单独接入电路，由P=U2/R知道，“低温”档正常工作时的电阻是：
R1 =U2/P低=(220V）2/550W=88Ω；
(2)由电路图知道，只闭合S1 为“低温”档，只闭合S2 为“中温”档，当同时闭合S1 、S2为高温档，此时R1、R2 并联，电路的总功率是：
P高温 =P低温+P中温=550W+1100W=1650W，
由P=UI知道，此时正常工作的电流是：
I=P高/U=1650W/220V=7.5A，
(3)若电暖器的“高温”档正常工作20分钟，则放出的热量是：
W=P高温t=1650W×20×60s=1.98×106 J；
根据题意知道，空气吸收的热量是：
Q吸=ηW=50%×1.98×106 J=0.99×106 J；
由Q吸=cm△t可知，房间内的空气升高的温度是：
△t=Q吸/cm=0.99×106J/1.1×103J/（kg•℃）×60kg=15℃。
本题考查的是电功率公式、效率公式和热量公式的应用，是一道电功与热量的综合，解题的关键是不同档位时电路连接方式的判断。
20、（1）；（2）5×104m/s2；（3）10m/s
【解析】
（1）加速度是速度的变化量△v与发生这一变化所用时间△t的比值，通常用a表示，故；
（2）子弹的初速度为0m/s，末速度为250m/s，时间为0.005s，则子弹的加速度为：；
（3）车的加速度为4m/s2，末速度，时间△t′＝5s，将数据代入得：，解得开始加速时这辆车的速度：。
21、。 4W。 6W。
【解析】（1）由电路图知道，当开关S接a时，灯泡L1 与电阻R0 串联，电压表测量R0的电压，电流表测量的是整个电路中的电流，此时U0 =1.2V，I=0.3A，所以电阻R0 的阻值是：R0 =U0/I=1.2V/0.3A=4Ω；
（2）当开关S接a时，由灯泡L1 正常发光知道，此时灯泡L1 两端的电压为额定电压，即U1 =8V，又因为R0 消耗的功率为P0 =1W，由P=I2R知道，此时电路中的电流是：I0 ==0.5A，因为灯泡L1 与电阻R0 串联，所以，灯泡L1 的额定功率是：P1 =U1 I1 = U1 I0 =8V×0.5A=4W。
（3）开关S接b时，灯泡灯泡L1与电阻L2串联，若灯泡L2 正常发光，由图像知道，此时电路在的电流是0.6A，大约L1的额定电流，是不允许的；所以由（2）知道，当灯泡L1 正常发光时，电路中的电流是：I1 =I2 =0.5A，从灯泡L2 的U-I图象知道，此时，灯泡L2 两端的电压是U2 =4V，所以电源电压是：U=U1 +U2 =8V+4V=12V，
故电路允许达到的最大总功率是：P总=UI1 =12V×0.5A=6W。
点睛：本题考查的是电路结构变化时欧姆定律和电功率的理解和应用，解题的关键是要能够准确的分析电路的连接情况，并且能够从图象提取有用信息。
五、作图题（本大题共2小题，共4分）
22、
【解析】
过重心作竖直向下的重力G，过重心作沿斜面向上的摩擦力f，过支点作垂直于斜面向上的支持力F．如图所示：
23、如图所示
【解析】
试题分析：小球所受浮力，方向竖直向上 ，容器对斜面的压力垂直于斜面而指向斜面，所以受力示意图如图所示：
考点：力的示意图
六、实验探究题（本大题共3小题，共15分）
24、 右 0.16 0.32 左 0.5 灯丝电阻受温度影响
【解析】
（1）伏安法测灯泡功率的实验中，电压表并联在灯泡两端，实物电路如下图所示：
（2）为保护电路，连接电路时开关应断开，滑动变阻器的滑片处于最大阻值处的右端；
（3）如图2乙所示，电流表选用小量程，分度值为0.02A，其值为0.16A，小灯泡的功率为：P=UI=2V×0.16A=0.32W；
灯在额定电压下的功率为额定功率，电压表的读数为2V，小于灯的额定电压，要使灯泡正常发光，应将增大灯的电压，由串联电路电压的规律，应减小变阻器的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，即滑片向左移动，当电压表示数为2.5V时，小灯泡正常发光，小灯泡达到额定功率；
（4）根据图3可知，当灯泡两端电压为2.5V时，通过小灯泡的电流为0.2A，则灯泡的额定功率：P＝UI＝2.5V×0.2A＝0.5W．因为灯丝的电阻与温度有关，所以灯泡的I﹣U图象为曲线．
25、 [Failed t dwnlad image : ]电阻箱断路 在导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数成正比
【解析】
（1）原电路中，电压表测电源电压是错误的，应测电阻电阻箱的电压，如下改正：
（2）经分析，闭合开关后，小明发现电压表有示数，电流表无示数，原因可能是电阻箱断路；
（3）由图知，电流随电阻倒数的变化关系为过原点的直线，故小明得出实验探究的结论是：在导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数成正比．
26、右 14 40 1.2 1.1 偏大
【解析】
（1）发现天平的游码未置于标尺左端的零刻度线处，但指针却指在分度盘的中央，说明若游码调到标尺的零刻度线处时，左盘质量偏大，指针将偏左，因此将游码调到标尺的零刻度线处，再将平衡螺母向右调节，天平横梁才能平衡；
（2）由图甲知，盐的质量：m盐＝10g+4g＝14g；
（3）①由图乙①知，量筒中水的体积V水＝40ml＝40cm3；由 可得，水的质量： ＝1g/cm3×40cm3＝40g；
⑤盐水的质量m盐水＝m盐+m水＝14g+40g＝54g，盐水的体积：V盐水＝45cm3＝45cm3，盐水的密度：，由图乙①②可知，鹌鹑蛋的体积V鹌鹑蛋＝52cm3﹣40cm3＝12cm3，由图乙③④可知，鹌鹑蛋排开盐水的体积：V排＝56cm3﹣45cm3＝11cm3，鹌鹑蛋漂浮在盐水中，则F浮盐水＝G鹌鹑蛋，即ρ盐水gV排＝ρ鹌鹑蛋gV鹌鹑蛋，则ρ盐水V排＝ρ鹌鹑蛋V鹌鹑蛋，代入数值得：1.2g/cm3×11cm3＝ρ鹌鹑蛋×12cm3，解得：ρ鹌鹑蛋＝1.1g/cm3；
⑥取出鹌鹑蛋时会沾有盐水，则会造成测得盐水的体积偏小，根据密度公式可知测的盐水的密度值偏大．
