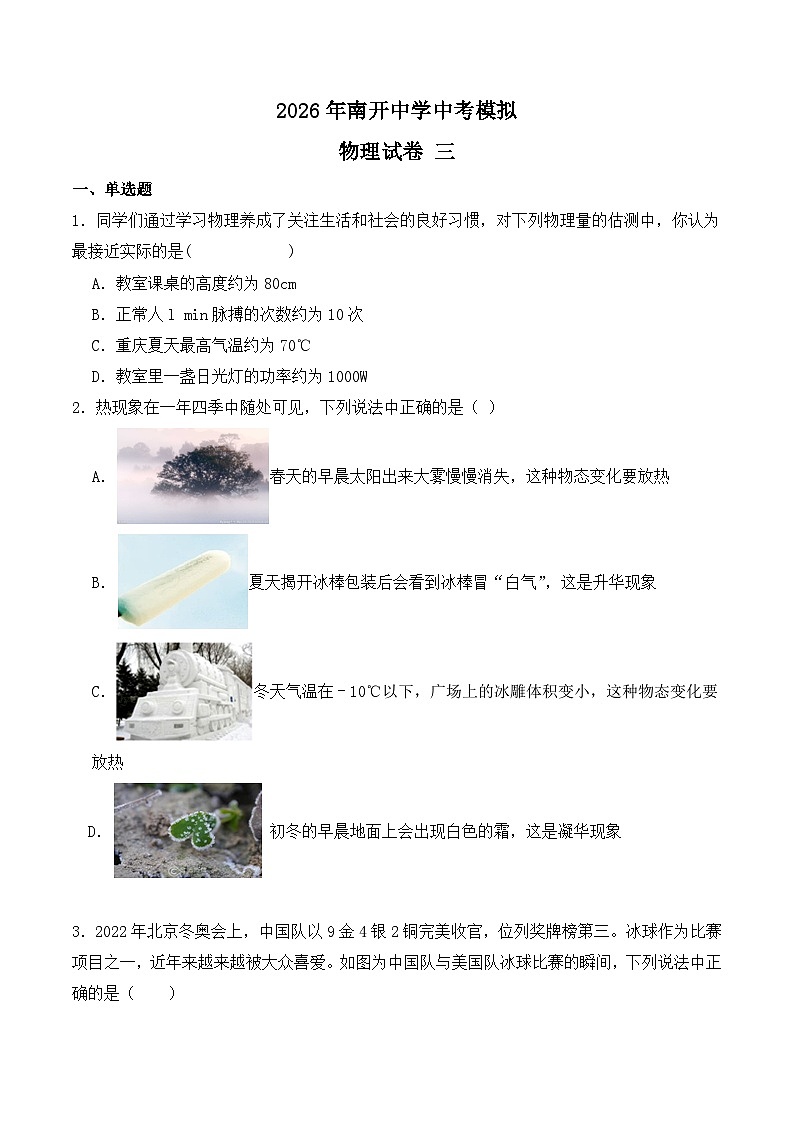

重庆市南开中学校2026年中考模拟物理练习卷含答案三

这是一份重庆市南开中学校2026年中考模拟物理练习卷含答案三，共23页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
一、单选题
1．同学们通过学习物理养成了关注生活和社会的良好习惯，对下列物理量的估测中，你认为最接近实际的是( )
A．教室课桌的高度约为80cm
B．正常人l min脉搏的次数约为10次
C．重庆夏天最高气温约为70℃
D．教室里一盏日光灯的功率约为1000W
2．热现象在一年四季中随处可见，下列说法中正确的是（ ）
A．春天的早晨太阳出来大雾慢慢消失，这种物态变化要放热
B．夏天揭开冰棒包装后会看到冰棒冒“白气”，这是升华现象
C．冬天气温在﹣10℃以下，广场上的冰雕体积变小，这种物态变化要放热
D． 初冬的早晨地面上会出现白色的霜，这是凝华现象

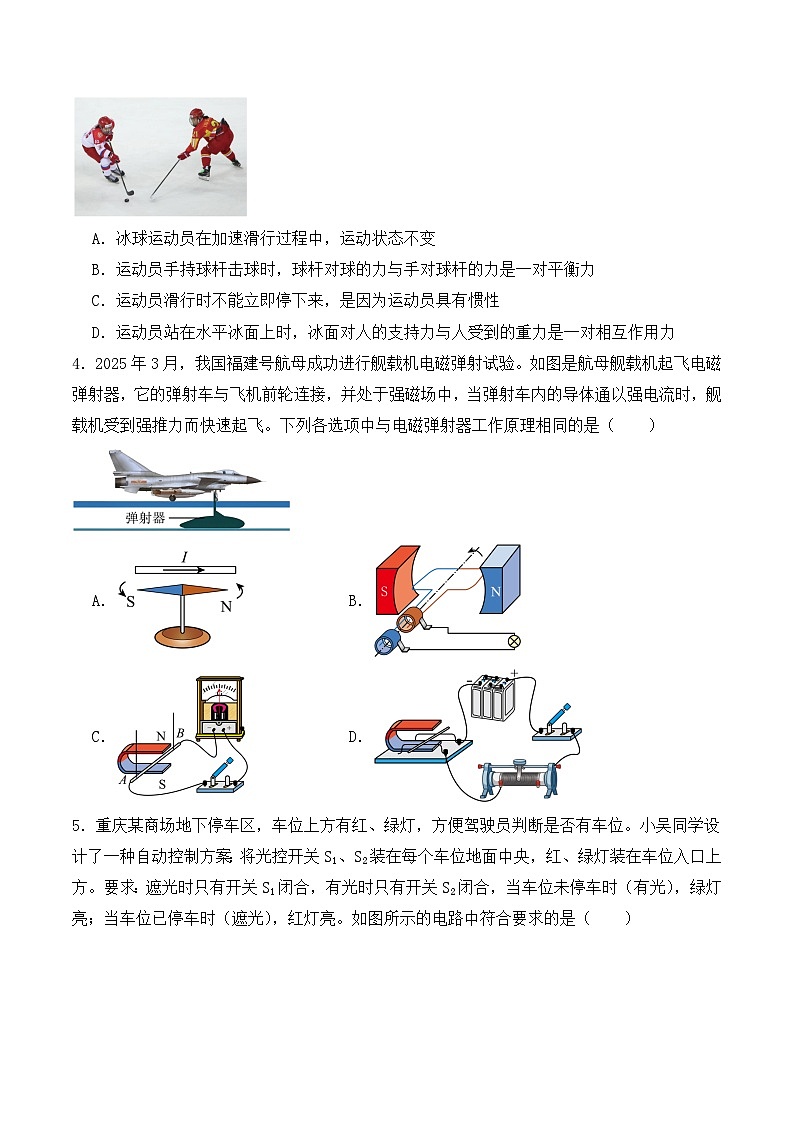

3．2022年北京冬奥会上，中国队以9金4银2铜完美收官，位列奖牌榜第三。冰球作为比赛项目之一，近年来越来越被大众喜爱。如图为中国队与美国队冰球比赛的瞬间，下列说法中正确的是（ ）
A．冰球运动员在加速滑行过程中，运动状态不变
B．运动员手持球杆击球时，球杆对球的力与手对球杆的力是一对平衡力
C．运动员滑行时不能立即停下来，是因为运动员具有惯性
D．运动员站在水平冰面上时，冰面对人的支持力与人受到的重力是一对相互作用力
4．2025年3月，我国福建号航母成功进行舰载机电磁弹射试验。如图是航母舰载机起飞电磁弹射器，它的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强推力而快速起飞。下列各选项中与电磁弹射器工作原理相同的是（ ）
A．B．
C．D．

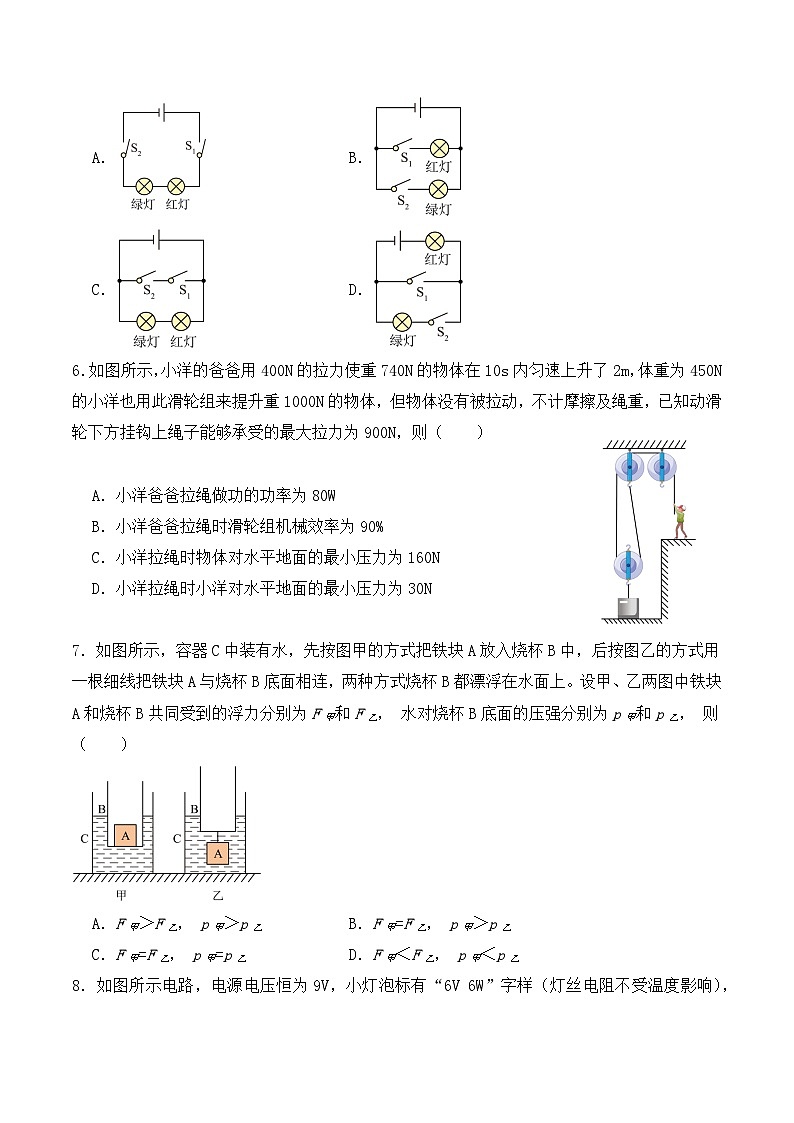

5．重庆某商场地下停车区，车位上方有红、绿灯，方便驾驶员判断是否有车位。小吴同学设计了一种自动控制方案：将光控开关S1、S2装在每个车位地面中央，红、绿灯装在车位入口上方。要求：遮光时只有开关S1闭合，有光时只有开关S2闭合，当车位未停车时（有光），绿灯亮；当车位已停车时（遮光），红灯亮。如图所示的电路中符合要求的是（ ）
A．B．
C．D．
6．如图所示，小洋的爸爸用400N的拉力使重740N的物体在10s内匀速上升了2m，体重为450N的小洋也用此滑轮组来提升重1000N的物体，但物体没有被拉动，不计摩擦及绳重，已知动滑轮下方挂钩上绳子能够承受的最大拉力为900N，则（ ）
A．小洋爸爸拉绳做功的功率为80W
B．小洋爸爸拉绳时滑轮组机械效率为90%
C．小洋拉绳时物体对水平地面的最小压力为160N
D．小洋拉绳时小洋对水平地面的最小压力为30N
7．如图所示，容器C中装有水，先按图甲的方式把铁块A放入烧杯B中，后按图乙的方式用一根细线把铁块A与烧杯B底面相连，两种方式烧杯B都漂浮在水面上。设甲、乙两图中铁块A和烧杯B共同受到的浮力分别为F甲和F乙， 水对烧杯B底面的压强分别为p甲和p乙， 则（ ）
A．F甲＞F乙， p甲＞p乙B．F甲=F乙， p甲＞p乙
C．F甲=F乙， p甲=p乙D．F甲＜F乙， p甲＜p乙
8．如图所示电路，电源电压恒为9V，小灯泡标有“6V 6W”字样（灯丝电阻不受温度影响），电流表量程为0到3A。闭合开关后，当滑片P在b端时，电压表示数为3V；当滑片P移至某点时，小灯泡L恰好正常发光，下列说法正确的是（ ）
A．小灯泡正常发光时的电阻为1Ω
B．考虑电路安全情况下，滑动变阻器的最小阻值为12Ω
C．小灯泡L正常发光时，电路中的总功率为27W
D．当滑片P在b端时，此时滑动变阻器功率为3W
二、填空题
9．著名的____________实验证明了大气压存在且很大。随着海拔高度增加，大气压将___________（选填“变大”或“变小”）。
10．生活中常用的放大镜是______ 镜，用它来观察细小物体时，是利用了它可以成正立、______的虚像的原理；同对还可以利用它制作成眼镜调节______ 眼(选填，“近视”、 “远视”) 的视力问题。
11．某种燃料的热值为，完全燃烧20g该燃料，能释放出热量是_________J；若放出的这些热量有80%被水吸收，吸收的这些热量可将1标准大气压下_________kg、温度为20℃的水烧开。[水的比热容为]
12．小王在做物理小实验时，先向质量为300g的薄壁柱形容器中倒入深度为1cm的水，再将容器放在水平放置的电子秤上，稳定后示数如图甲。然后用细线吊着密度为0.6g/cm3、不吸水的正方体木块，竖直向下缓慢浸入水中，松开手待木块静止后，电子秤示数稳定后如图乙。此时木块对容器底部压力为________N，接着小王拉着细线，将木块缓慢竖直向上提升0.7cm后保持静止，此时容器对电子秤的压强与木块底部所受水的压强之比为________。（不计细线质量和体积，忽略附在木块表面水的影响）
13．小灯泡电阻随温度变化，其I-U图如图甲所示．图乙中，当S1、S2闭合，S3断开时，电压表示数为6V，电流表示数为0.6A，则：R1=__________Ω；S1闭合，S2、S3断开时，将滑动变阻器的滑片移到中点，电压表示数为2V，则灯泡L此时的电阻是__________Ω，滑动变阻器的最大阻值是 __________Ω；当开关都闭合时，整个电路消耗的最小功率是 _________W．
三、作图题
14．如图所示，一物体静止在斜面上，请你画出物体所受重力G及物体对斜面压力F的示意图．
( )
15．如图乙所示，已知通电螺线管周围磁感线方向，请在图中标出电源的正、负极。
四、实验题
16．（1）小南学习光学知识后，想在家里进行“平面镜成像”的实验探究。实验时，他应该________（选填“关灯”或“开灯”）；如图（a），选用两根完全相同的蜡烛A、B是为了探究像与物的_______关系；观察平面镜成虚像还是实像时，可以在B蜡烛一侧放置一张白纸，眼睛应该在_______（选填“A”或“B”）蜡烛一侧观察白纸上是否有像；
（2）小渝通过查阅资料，发现海波是晶体，则图（b）中图_______（选填“甲”或“乙”）是海波的熔化图像。海波熔化时，温度计示数如图丙所示，则海波熔点为_______℃。
17．由于弹簧测力计量程太小，小佳想借助电子秤来测量一矿石(不吸水)的密度，操作步骤如下：
(1) 如图甲所示，取一底面积为100的烧杯，装适量水，置于已调零的电子秤上， 电子秤的示数m1=_________kg；
(2) 如图乙所示，将矿石用细线系住(细线的体积、质量忽略不计)，悬挂在弹簧测力计上，浸没于水中，弹簧测力计的示数为F1=_______N，电子秤的示数为m2；
(3) 如图丙所示，取下弹簧测力计，将矿石缓慢沉入杯底，静止时电子秤的示数为m3， 则矿石的质量m石=________kg。小明根据所测数据，计算出了矿石的密度；
(4)同组的小毛同学仔细观察了小佳的实验过程，发现在乙图所示的操作中，矿石接触到了烧杯底部，其余操作完全正确。并指出与真实值相比，小佳所测矿石密度值 _________(选填偏大、偏小或不变)；
(5) 如图丁所示，小毛再次重复乙图所示操作，但矿石与烧杯底部未接触，弹簧测力计的示数F2 =1.8 N，则矿石的体积为_________，矿石的密度为____kg/；
(6) 经过分析他们还知道，乙图中矿石对烧杯底部的压力为_________N，与甲相比，水对烧杯底部的压强增大__________Pa。
18．用如图所示的实验器材，测量额定电压为“2.5V”小灯泡的额定功率（正常发光时的电阻约为10Ω），小华同学设计了如图甲所示的电路图，其中电源电压保持6V不变。
（1）请你用笔画线代替导线，将图乙所示的电路连接完整______（连线不允许交叉）；
（2）同组的小燕同学按图甲连接电路后闭合开关，她发现无论怎样移动滑动变阻器的滑片P，电压表和电流表均有示数但示数不变，同时小灯泡发出极其微弱的光，则电路故障可能是______。小华同学排除故障后按图乙连接电路，闭合开关，当滑片P移到某处时，电压表的示数为2V，要想测出小灯泡的额定功率，应将滑片P向______（选填“A”或“B”）端移动，直到电压表的示数为______V，此时电流表的示数如图丙所示，则小灯泡的额定功率为______W；
（3）同组爱动脑筋的小王同学想不拆电路图，利用此实验电路图还可以探究______实验；
（4）小王同学在探究此实验时，选择多次实验的目的是______。
五、计算题
19．如图所示，R1的电阻为10Ω，当开关S闭合后，电流表A的示数为2A，电流表A1的示数为1.5A．求：
（1）电源电压；
（2）闭合开关10s，电流通过电阻R2所做的功为多少J？
20．重庆八中教学楼新更换了饮水机，加热水槽部分工作原理电路图如图所示，其中S是一个温控开关，R1为电加热管，R2为限流电阻。当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另一处保温状态。饮水机加热时加热管的功率为4400W，保温时加热管的功率44W。某次烧水过程中，饮水机正常加热，将10kg的水由10℃加热到沸腾（已知本地大气压值为一个标准大气压），单独监测该饮水机的电能表（规格为“3000imp/kW·h”）闪烁了3500imp。不考虑温度对阻值的影响，不计指示灯的阻值，水的比热容为4.2×103J/（kg·℃）。
（1）水吸收的热量；
（2）饮水机的热效率；
（3）限流电阻R2的阻值。
21．如图所示是儿童重工模拟游乐场中一种游戏装置。轻质杠杆AB可绕O点转动，OA:OB＝5:3；在A端挂有边长为10cm，重力为20N的正方体C，B端悬挂一滑轮组，定滑轮、动滑轮各重2N，将高4cm，横截面积为50cm2的圆柱体D挂在滑轮组上，当一个儿童用力拉滑轮组匀速的绳端时，恰能使物体C浸入水中且露出水面的高度为2cm，杠杆水平静止，D对水平地面的压强为1100Pa。绳的重量、滑轮组的摩擦均不计。（g取10N/kg）求：
（1）物体C的下表面受到的液体压强；
（2）儿童对绳子末端的拉力；
（3）物体D的密度。
参考答案
1．A
【详解】A．课桌约为中学生身升高的一半，而中学生身高约为1.6m，故教室课桌的高度大约是80cm，故A符合题意；
B．正常人l min脉搏的次数约为70次，故B不符合题意；
C．重庆夏天最高气温约为38℃，故C不符合题意；
D．教室里一盏日光灯的功率约为25W，故D不符合题意。
故选A。
2．D
【详解】试题分析：（1）物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华．
（2）吸收热量的物态变化过程有：熔化、汽化和升华；放出热量的物体变化过程有：凝固、液化和凝华；
解：
A、雾是空气中的水蒸气遇冷液化形成的小水滴，太阳出来大雾慢慢消失，是汽化现象，要吸热，故A错误；
B、夏天揭开冰棒包装后会看到冰棒冒“白气”，是空气中的水蒸气遇冷液化形成的小水滴，故B错误；
C、冬天气温在﹣10℃以下，广场上的冰雕体积变小，是升华现象，要吸热，故C错误；
D、霜是空气中的水蒸气遇冷由气态直接变为固态是凝华现象，故D正确．
故选D．
【点评】此题考查的是我们对于生活中物态变化的分析能力，物态变化是中考必考的一个知识点．
3．C
【详解】A．冰球运动员在加速滑行过程中，其运动速度发生改变，因此运动状态发生改变，故A错误；
B．运动员手持球杆击球时，球杆对球的力的受力物体是球，手对球杆的力的受力物体是球杆，两个力不是作用在同一物体上，不是一对平衡力，故B错误；
C．运动员滑行时不能立即停下来，是因为运动员具有惯性，仍要保持原来的运动状态，故C正确；
D．运动员站在水平冰面上时，处于平衡状态，运动员在竖直方向上受到竖直向上的支持力和竖直向下的重力是一对平衡力，不是一对相互作用力，故D错误。
故选C。
4．D
【详解】由题意可知，弹射车处于强磁场中，当弹射车内的导体通以强电流时，由于磁场对电流有力的作用，故舰载机受到强推力而快速起飞。
A．当导线中通过电流时，小磁针发生偏转，说明电流周围存在磁场，故A不符合题意；
BC．图中是发电机的原理图，发电机是利用电磁感应原理工作的，即闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流，与电磁弹射器工作原理不同，故BC不符合题意；
D．闭合开关后，通电金属杆在磁场受力而运动，故实验原理是磁场对电流有力的作用，与弹射车的原理相同，故D符合题意。
故选D。
5．B
【详解】A．由电路图可知，当车位未停车时，只有开关S2闭合，此时两灯均不亮，故A不符合题意；
B．由电路图可知，当车位未停车时，只有开关S2闭合，此时绿灯亮，当车位已停车时，只有开关S1闭合，此时红灯亮，故B符合题意；
C．由电路图可知，无论车位有没有停车，此时两灯均会亮，故C不符合题意；
D．由电路图可知，当车位未停车时，此时只有开关S2闭合，两灯均会亮，故D不符合题意。
故选B。
6．C
【详解】A．物体上升的速度为
小洋爸爸拉绳做功的功率为
故A不符合题意；
B．小洋爸爸拉绳时滑轮组机械效率为
故B不符合题意；
D．由于小洋的重力为450N，对小洋分析，最大的拉力为450N，小洋拉绳时小洋对水平地面的最小压力为0，故D不符合题意；
C．动滑轮重为
当小洋来拉重物时，绳子的拉力为450N，此时动滑轮下方挂钩上绳子所受的拉力为
对物体受力分析，物体受到了向上的拉力和支持力，向下的重力，故地面对其的支持力为
由于力的作用是相互的，物体对地面的压力为160N，故C符合题意。
故选C。
7．B
【详解】把A和容器B看作一个整体，即A和容器B的总重力不变，由图可知，甲、乙中物体都是漂浮在水面上，所以甲、乙两图中物体A和B共同受到的浮力都等于物体A和B的总重力，故F甲=F乙；因为乙图中V排等于烧杯排开的体积和物体排开的体积，甲乙排开的体积相同，所以烧杯排开的体积要小，所以烧杯要向上浮，所以液面到烧杯底的高度变低由p=ρgh可知水对烧杯B底面的压强变小，即p甲＞p乙，故选B。
8．D
【详解】A．根据公式可知，小灯泡正常发光时的电阻为
故A错误；
B．如图所示，电路是灯泡和滑动变阻器的串联电路，电压表测量的是小灯泡两端的电压，根据P=UI可知，小灯泡的额定电流为
则电路中允许通过的最大电流为1A，此时小灯泡两端为额定电压6V，则滑动变阻器两端的电压为
UP=U-U额=9V-6V=3V
则滑动变阻器的最小阻值为
故B错误；
C．小灯泡L正常发光时，电路中的总功率为
P=UI额=9V×1A=9W
故C错误；
D．电压表示数为3V时，电路中的电流为
滑动变阻器两端的电压为
U滑=U-U1=9V-3V=6V
滑动变阻器功率为
P滑=U滑I1=6V×0.5A=3W
故D正确。
故选D。
9． 马德堡半球 变小
【详解】[1]马德堡市长用用马匹和空心球证明了大气压的存在且很大，此实验被称为马德堡半球实验。
[2]随着海拔高度增加，气体密度减小，大气压将变小。
10． 凸透 放大 远视
【详解】试题分析：生活中常用的放大镜是凸透镜，照相机和投影仪的镜头也是凸透镜．放大镜的原理：当u﹤f时，成正立、放大的虚像，V﹥f．远视眼看不清近处的物体，近处的物体所成像在视网膜后面，晶状体曲度过小，需戴凸透镜调节．
考点：
11． 8.4×105 2
【详解】[1]完全燃烧20g该燃料，能释放出热量是
[2]若放出的这些热量有80%被水吸收，则
可烧开的水的质量为
12． 3 4∶1
【详解】[1]由图甲可知，容器和水的总质量m总=450g,则容器中水的质量
m水=m总-m容器=450g-300g=150g
由可知，水的体积
由V=Sh可知，容器的底面积
由图乙可知，容器、水和木块的总质量m总'=1050g,则木块的质量
m木= m总'-m总=1050g-450g=600g
由可知，木块的体积
由V=l3可知，木块的边长
木块的底面积
S木= l2=(10cm)2= 100cm2
图乙中水的深度
此时木块排开水的体积
V排1=S木h1=100cm2×3cm=300cm3=3×10-4m3
则木块受的浮力
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×3×10-4m3 =3N
木块的重力
G木= m木g=600×10-3kg×10N/kg=6N
由力的平衡条件可知，容器对木块底部的支持力
F支=G木-F浮=6N-3N=3N
木块底部对容器的压力和容器对木块底部的支持力是一对相互作用力，大小相等，即
F压=F支=3N
[2]将木块缓慢竖直向上提升0.7cm，0.7cm水的体积为
V提=S容器h提= 150cm2×0.7cm=105cm3
提升后，上方剩余水的体积
V剩=V水- V提=150cm3-105cm3=45cm3
提升后，木块浸在水中的深度
木块底部所受水的压强
p水=ρ水gh2=1.0×103kg/m3×10N/kg×0.9×10-2m=90Pa
提升后，木块排开水的体积
V排2=S木h2=100cm2×0.9cm=90cm3=9×10-5m3
提升后，木块受到的浮力
F浮2=ρ水gV排2=1.0×103kg/m3×10N/kg×9×10-5m3 =0.9N
由力的平衡条件可知，此时绳子对木块的拉力
F拉=G木-F浮2=6N-0.9N=5.1N
提升之前，容器对电子秤的压力
F压秤=G总'= m总'g =1050×10-3kg×10N/kg=10.5N
提升之后，容器对电子秤的压力
F压秤'= G总'-F拉=10.5N-5.1N=5.4N
提升之后，容器对电子秤的压强
此时容器对电子秤的压强与木块底部所受水的压强之比为
13． 10Ω 10Ω 20Ω 8.4W
【详解】[1]当S1、S2闭合，S3断开时，电路为R1的简单电路，电压表测电源两端的电压，电流表测电路中的电流，根据电压表的示数可知电源的电压U=6V，根据欧姆定律求出R1的阻值：
;
[2]当S1闭合，S2、S3断开时，将滑动变阻器R2的滑片移到中点，R1、L和 串联，电压表测R1两端的电压，电流表测电路中的电流，根据串联电路的电流特点求出电路中的电流
，
根据图甲读出灯泡两端的电压,此时灯泡L的电阻为
；
[3]利用串联电路的电压特点求出滑动变阻器两端的电压
，
根据欧姆定律求出滑动变阻器接入电路中的电阻
，
然后求出滑动变阻器的最大阻值
；
[4]开关均闭合时,R1、L和R2并联，变阻器接入电路中的电阻最大时，整个电路消耗的功率最小，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以,由[1]可知通过R1的电流为0.6A，由图甲可知通过L的电流IL=0.5A，通过R2的电流
因并联电路中干路电流等于各支路电流之和，所以，电路的总电流：
，
则电路的最小总功率：
。
14．
【分析】重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；压力是接触面受到的力，压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可．
【详解】（1）过物体重心作竖直向下的带箭头的线段，并标上重力的符号G，即为重力的示意图．
（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点作垂直于斜面带箭头的线段，并标上力的符号F，即为压力的示意图．
15．(1)
(2)
【详解】（1）从支点出发，作力的作用线的垂线即为该力的力臂，所以应先延长F的作用线，再过支点O作该延长线的垂线，即为该力的力臂，如图所示
（2）磁体周围的磁感线从N极出发，回到S极，所以通电螺线管右侧为N极，由右手螺旋定则可知，右侧为电源正极，左侧为电源负极，如图所示
16． 关灯 大小 A 甲 48
【详解】（1）[1]蜡烛本身能发光，它射出的光线在平面镜上发生反射时便会形成像，所以应在关灯的情况下进行实验，以避免环境光线对成像的影响。
[2]在实验中，选用完全相同的两根蜡烛进行操作，通过移动镜后未点燃的蜡烛B，观察其与点燃的蜡烛A的像是否重合，可得出像与蜡烛的大小关系。
[3]在B蜡烛一侧放白纸时，应A蜡烛一侧观察白纸上是否出现像，因A蜡烛在平面镜中的像是光的反射形成的，在A蜡烛那侧才有反射光线进入眼睛。
（2）[4]海波是晶体，则在熔化过程中温度保持不变，所以（b）图中的图甲是海波的熔化图像。
[5]由图丙知，温度计的分度值为1℃，其刻度值由下往上变大，所以是零上，示数为48℃，即海波的熔点为48℃。
17． 1.01 1.7 0.21 偏小 3×10-5 7×103 0.1 30
【详解】(1)[1]如图甲所示，电子秤的示数为1.01kg。
(2)[2]弹簧测力计每一个大格代表1N，每一个小格代表0.1N，所以弹簧测力计的示数为1.7N。
(3)[3]由甲丙图可知，矿石的质量
m=1.22kg-1.01kg=0.21kg
(4)[4]矿石的体积
V矿石=V水=
图乙中矿石接触杯底，导致电子秤的示数m2增大，由上面关系式求出的矿石的体积增大，质量测量是准确的，所以矿石的密度偏小。
(5)[5][6]矿石受到竖直向下的重力、竖直向上的浮力和拉力，这三个力是平衡力，所以
G石=F浮+F拉
mg=F浮+1.8N
0.21kg×10N/kg=ρ水gV排+1.8N
矿石浸没在水中，矿石排开水的体积等于矿石的体积，所以
0.21kg×10N/kg=ρ水gV石+1.8N
2.1N=1.0×103kg/m3×10N/kg×V石+1.8N
V石=3×10-5m3
矿石的密度
ρ矿石==7×103kg/m3
(6)[7][8]矿石受到竖直向下的重力、竖直向上的拉力、浮力、支持力，这四个力是平衡力，所以
G石=F支+F浮+F'拉
mg=F支+ρ水gV排+1.7N
0.21kg×10N/kg=F支+1.0×103kg/m3×10N/kg×3×10-5m3+1.7N
F支=0.1N
物体间力的作用是相互的，所以矿石对烧杯底部的压力也是0.1N，烧杯的底面积为
S=100cm2=10-2m2
矿石放在水中，水面升高的高度为
Δh==3×10-3m
水对烧杯底部的压强增大量
Δp=ρ水gΔh=1.0×103kg/m3×10N/kg×3×10-3m=30Pa
18． 将变阻器下面两个接线柱连入了电路 A 2.5 0.75 小灯泡的亮度与实际功率的关系 寻找普遍规律
【详解】（1）[1]由丙图知，电流表选用小量程，灯的额定电压为2.5V，电压表选用小量程与灯并联，如下所示：
（2）[2]同组的小燕同学匆匆连好电路后闭合开关，她发现无论怎样移动滑动变阻器的滑片P，电压表和电表均有示数但示数不变，同时小灯泡发出极其微弱的光，则电路中的电流较小且不变，说明滑动变阻器以最大值接入且移动滑动变阻器的滑片P，阻值不变，则故障可能是同时将滑动变阻器下面两个接线柱连入了电路。
[3][4]灯在额定电压下正常发光，电压表示数为2V小于灯的额定电压2.5V，应增大灯两端的电压，根据串联电路电压的规律，应减小变阻器两端电压，由串联分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A移动，直到电压表示数为额定电压2.5V。
[5]此时电流表的示数如丙图所示，电流表选用小量程，分度值为0.02A，示数为0.3A，故通过小灯泡的电流为0.3A，则小灯泡的额定功率为
（3）[6]如图乙在正确连接电路中移动滑片P不同位置，用电压表测量出小灯泡两端的不同电压，并同时用电流表测量出电路的不同电流，根据知算出电路的电功率，并观察小灯泡的亮度，从而探究小灯泡的亮度与实际功率的关系。
（4）[7]小王同学在测量小灯泡的功率时，多次实验的目的是寻找普遍规律。
19．（1）15V；（2）75J
【详解】解：由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测通过R1支路的电流。
（1）因并联电路中各支路两端的电压相等，所以，由可得，电源的电压
U=I1R1=1.5A×10Ω=15V
（2）因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流
I2=I-I1=2A-1.5A=0.5A
闭合开关10s，电流通过电阻R2所做的功
W=UI2t=15V×0.5A×10s=75J
答：（1）电源电压为15V；
（2）闭合开关10s，电流通过电阻R2所做的功为75J。
20．（1）；（2）90%；（3）1089Ω
【详解】（1）水吸收的热量
Q吸=
（2）加热水时消耗的电能
W=
饮水机的热效率
η=
（3）加热时，只有电热丝接入电路，则电热丝的电阻为
R1=
保温时，电加热管和限流电阻串联，两电阻之和为
R1+R2=
则限流电阻R2的阻值
R2=1100Ω-11Ω=1089Ω
答：（1）水吸收的热量为；
（2）饮水机的热效率为90%；
（3）限流电阻R2的阻值为1089Ω。
21．（1）800Pa；（2）6N；（3）7.75×103kg/m3
【详解】解：（1）由题知，杠杆恰好水平静止时，物体C浸入水中且露出水面的高度为2cm，
C下表面的深度
h＝10cm﹣2cm＝8cm＝0.08m
C的下表面受到的压强
pC＝ρ水gh＝1.0×103kg/m3×10N/kg×0.08m＝800Pa
（2）物体C对杠杆A端的拉力
FA＝GC﹣F浮＝GC﹣ρ水gV排＝20N﹣1.0×103kg/m3×10N/kg×10×10×8×10﹣6m3＝12N
杠杆恰好水平静止，由杠杆的平衡条件有
FB×OB＝FA×OAB端的作用力

拉动B点时有三段绳子，作用在杠杆B端的力
FB＝3F+G定
所以儿童对绳子末端的拉力

（3）拉物体D时，有2段绳子通过动滑轮，所以
F（FD+G动）
所以动滑轮拉重物D的力
FD＝2F﹣G动＝2×6N﹣2N＝10N
D对水平地面的压强为1100Pa，根据p可知，D对地面的压力为
F压＝pS＝1100Pa×50×10﹣4m2＝5.5N
由于物体间力的作用是相互的，则地面对D的支持力为
F支持力＝5.5N
对D受力分析：D受到竖直向下的重力、竖直向上的拉力、竖直向上的支持力，则D的重力为
G＝F支持力+FD＝10N+5.5N＝15.5N
根据G＝mg和ρ可知，D的密度为

答：（1）物体C的下表面受到的液体压强为800Pa。
（2）儿童对绳子末端的拉力为6N。
（3）物体D的密度为7.75×103kg/m3。
