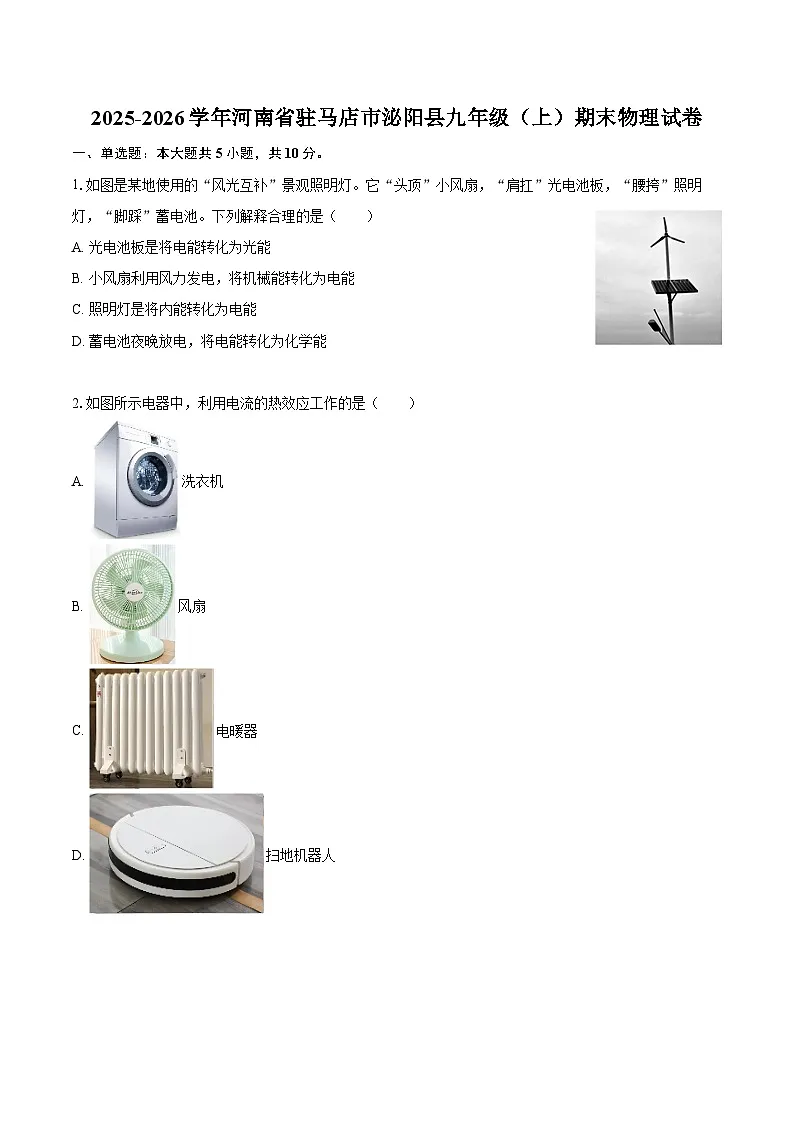

2025-2026学年河南省驻马店市泌阳县九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年河南省驻马店市泌阳县九年级（上）期末物理试卷-自定义类型，共10页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，综合题等内容，欢迎下载使用。
1.如图是某地使用的“风光互补”景观照明灯。它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。下列解释合理的是（ ）
A. 光电池板是将电能转化为光能
B. 小风扇利用风力发电，将机械能转化为电能
C. 照明灯是将内能转化为电能
D. 蓄电池夜晚放电，将电能转化为化学能
2.如图所示电器中，利用电流的热效应工作的是（ ）
A. 洗衣机
B. 风扇
C. 电暖器
D. 扫地机器人

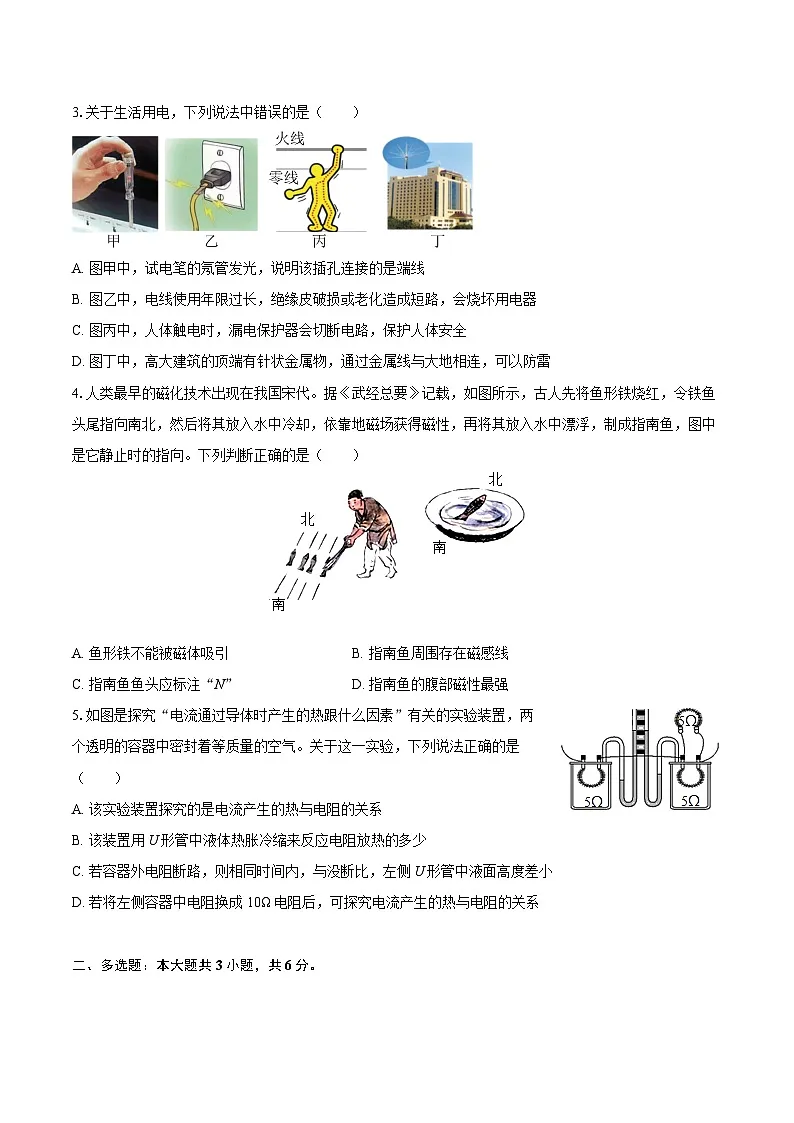

3.关于生活用电，下列说法中错误的是​（ ）
A. 图甲中，试电笔的氖管发光，说明该插孔连接的是端线
B. 图乙中，电线使用年限过长，绝缘皮破损或老化造成短路，会烧坏用电器
C. 图丙中，人体触电时，漏电保护器会切断电路，保护人体安全
D. 图丁中，高大建筑的顶端有针状金属物，通过金属线与大地相连，可以防雷
4.人类最早的磁化技术出现在我国宋代。据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断正确的是（ ）
A. 鱼形铁不能被磁体吸引B. 指南鱼周围存在磁感线
C. 指南鱼鱼头应标注“N”D. 指南鱼的腹部磁性最强
5.如图是探究“电流通过导体时产生的热跟什么因素”有关的实验装置，两个透明的容器中密封着等质量的空气。关于这一实验，下列说法正确的是（ ）
A. 该实验装置探究的是电流产生的热与电阻的关系
B. 该装置用U形管中液体热胀冷缩来反应电阻放热的多少
C. 若容器外电阻断路，则相同时间内，与没断比，左侧U形管中液面高度差小
D. 若将左侧容器中电阻换成10Ω电阻后，可探究电流产生的热与电阻的关系
二、多选题：本大题共3小题，共6分。

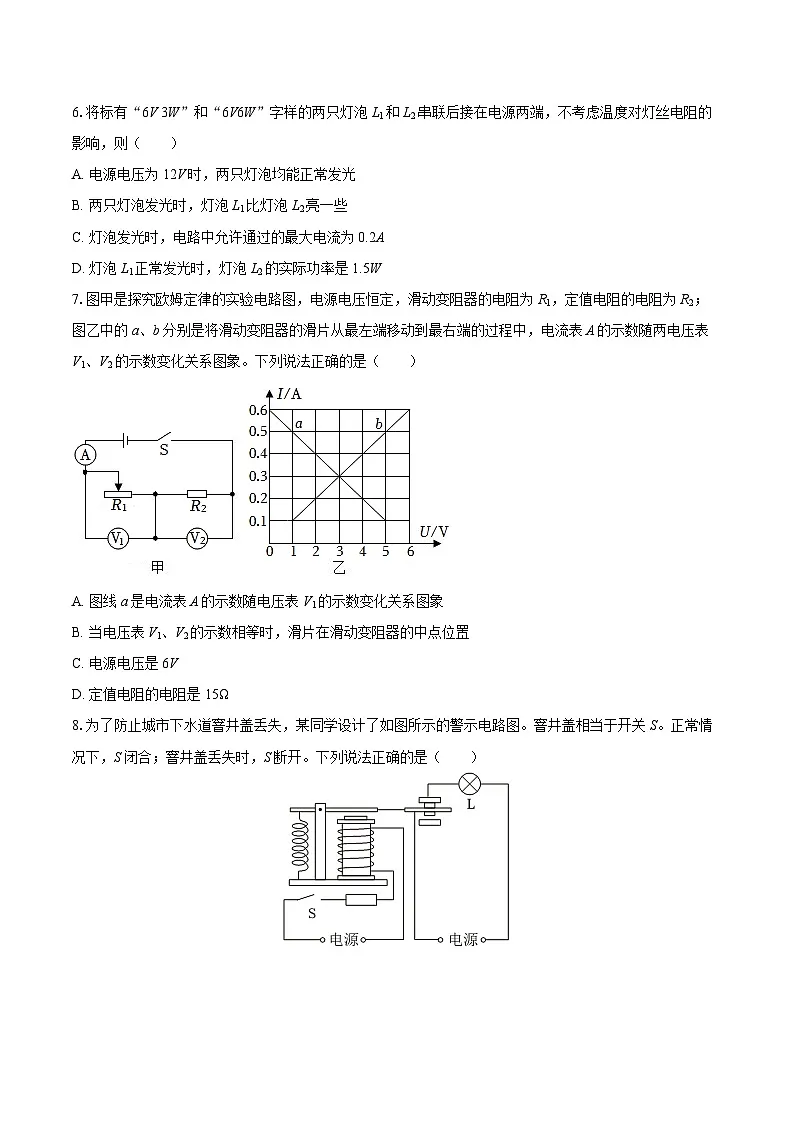

6.将标有“6V 3W”和“6V6W”字样的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（ ）
A. 电源电压为12V时，两只灯泡均能正常发光
B. 两只灯泡发光时，灯泡L1比灯泡L2亮一些
C. 灯泡发光时，电路中允许通过的最大电流为0.2A
D. 灯泡L1正常发光时，灯泡L2的实际功率是1.5W
7.图甲是探究欧姆定律的实验电路图，电源电压恒定，滑动变阻器的电阻为R1，定值电阻的电阻为R2；图乙中的a、b分别是将滑动变阻器的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图象。下列说法正确的是（ ）
A. 图线a是电流表A的示数随电压表V1的示数变化关系图象
B. 当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
C. 电源电压是6V
D. 定值电阻的电阻是15Ω
8.为了防止城市下水道窨井盖丢失，某同学设计了如图所示的警示电路图。窨井盖相当于开关S。正常情况下，S闭合；窨井盖丢失时，S断开。下列说法正确的是（ ）
A. 正常情况下，灯L亮B. 窨井盖丢失时，灯L亮
C. 电磁铁是利用电流的磁效应工作的D. 灯亮时电磁铁有磁性
三、填空题：本大题共6小题，共14分。
9.白居易在《六月三日夜闻蝉》中有诗句“荷香清露坠，柳动好风生”。荷塘四周都能闻到荷花飘香是因为分子在 的结果。如图所示池塘荷叶上的水珠随荷叶拂动而滚动，相遇时能汇合成较大的一滴，这说明分子间存在 。
10.如图是汽油机某一冲程的工作示意图，这是 冲程；此时汽缸内气体的内能 （填“增加”或“减少”）。为了给汽缸降温，汽缸外装有水箱。使汽缸被水包围，这是通过 的方式改变汽缸内能的。
11.部分高海拔地区昼夜温差较大，为了保护秧苗在夜间不被冻坏，人们常在傍晚往农田中灌水，白天再将水放出，这是利用水的______较大的特性。如果让2000kg的水温度下降1℃，放出的热量为______J．[c水=4.2×l03J/（kg•°C）]
12.如图所示的“静电章鱼实验”中，与羊毛摩擦过的塑料细丝像章鱼脚一样分开，是由于细丝带上了______（选填“同种”或“异种”）电荷而相互______（选填“吸引”或“排斥”）。
13.如图，移动式红绿灯常用于应急指挥交通。红灯与绿灯交替发光，它们的连接方式为 ；白天，太阳能电池板给蓄电池充电，蓄电池相当于电路中的 。
14.如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为______极，电源右端为______极。要使指示灯变亮，滑动变阻器的滑片应向______滑动。
四、作图题：本大题共2小题，共4分。
15.请用笔画线表示导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
​​​​​​​
16.在图中标出磁感线的方向和小磁针的N极。
五、实验探究题：本大题共3小题，共18分。
17.为探究影响电磁铁磁性强弱的因素，小明用电池（电压恒定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验。
（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过 来显示电磁铁磁性的强弱，下面的实验也采用这种方法的有 。
A.认识电压时，我们可以用水压来类比
B.用光线来描述光通过的路径
C.把敲响的音叉接触水面，观察是否溅起水花，来判断音叉是否振动
（2）连接好电路，使滑动变阻器连入电路中的电阻较大，闭合开关S，观察到如图甲所示的情景；接着，移动滑动变阻器的滑片P，使其连入电路中的电阻变小，观察到如图乙所示的情景。比较图甲和图乙，可知图 中的电流较小，从而发现，通过电磁铁的电流越 （填“大”或“小”），磁性越强。
18.小明在“探究并联电路中干路电流与各支路电流的关系”的实验中，设计了如图甲所示的电路图。
（1）小明把电流表接入A处，当闭合开关时，发现电流表指针如图乙所示，出现这种现象的原因是 。
（2）连接正确后，测出A、B、C三处的电流并记录数据，请将电流表的示数（如图丙、丁）填入如表。
（3）分析如表的数据，可以得出结论： （写出IA、IB、IC的关系），上面的实验设计存在的不足之处是 ，你对此设计提出的改进建议是 。
19.图甲是小强用伏安法测量某电阻器阻值的实物图，电源电压为3V且保持不变，滑动变阻器的最大电阻为20Ω。
（1）图甲中有一根导线连接错误，请在该导线上画“×”，并用笔画线表示导线连接正确的电路。
（2）闭合开关前，滑动变阻器的滑片应移到______（填“A”或“B”）端。闭合开关后，发现电流表无示数，电压表示数为3V，则出现的故障可能是______。
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，测出并记录多组电压和电流值，得到了电阻器的I-U图象，如图乙所示。由图象可知，电阻器的电阻为______Ω，实验中，电流表能达到的最小示数为______A。
（4）小刚设计了图丙所示的电路图，测量未知电阻器的电阻Rx，滑动变阻器的最大电阻为R0（已知），电源电压未知但恒定不变，测量步骤如下：
①将滑动变阻器的滑片移到最左端，闭合开关，记下电压表的示数U1；
②______记下电压表的示数U2；
③未知电阻器的电阻Rx= ______（用R0、U1和U2表示）。
六、综合题：本大题共2小题，共18分。
20.如图是一种电热水壶工作电路的示意图，其中电阻为R1和R2的电阻器都是用来加热的，S1是总开关，S2是挡位开关。当S2接1时，电热水壶的电功率为1100W。当S2接2时，电阻为R1的电阻器的电功率为2.75W。
（1）当S1闭合，S2接1时，______（选填“R1和R2串联”、“只有R1工作”或“R1和R2并联”）；当S1闭合，S2接2时，______（选填“R1和R2串联”、“只有R1工作”或“R1和R2并联”），此时电热水壶处于______（选填“加热”或“保温”）状态。
（2）电阻R1是多少？
（3）开关S2接2时，电路中的电流是多少？
（4）电热水壶处于保温状态时的电功率是多少？
21.某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示。电路中电源电压恒为6V，定值电阻R0的阻值为20Ω，电压表的量程为0～3V，轻质绝缘的压力检测板M与力敏电阻R相连，R的阻值与压力F的关系如图乙所示。闭合开关S后，试问：
（1）当检测板所受压力增大时，电压表的示数______（填“增大”、“减小”或“不变”）。
（2）检测板不受压力时，电压表的示数为多少？
（3）该装置所能测量的最大压力为多少？
（4）用了一段时间后，电源电压会降低，则该装置所能测量的最大压力会______（填“增大”、“减小”或“不变”）。
1.【答案】B
2.【答案】C
3.【答案】B
4.【答案】C
5.【答案】C
6.【答案】BD
7.【答案】AC
8.【答案】BC
9.【答案】不停地做无规则运动
引力

10.【答案】压缩
增加
热传递

11.【答案】比热容 8.4×106
12.【答案】同种 排斥
13.【答案】并联
用电器

14.【答案】N 正 左
15.【答案】​​​​​​​​​​​​​​
16.【答案】
17.【答案】吸引大头针的多少
C
甲
大

18.【答案】电流表的“+”“-”接线柱反接在电路中
0.30
0.22
IC=IA+IB
实验次数太少，不能得出普遍规律
更换不同规格的小灯泡，多测几组数据

19.【答案】 B;定值电阻断路 5;0.12 将滑动变阻器滑片移到最右端;
20.【答案】只有R1工作;R1和R2串联;保温 电阻R1的阻值为44Ω 开关S2接2时，电路中的电流是0.25A 电热水壶处于保温状态时的电功率是55W
21.【答案】增大 检测板不受压力时，电压表的示数为1.2V 该装置所能测量的最大压力为6000N 增大 C处的电流IC/A
B处的电流IB/A
A处的电流IA/A
第一处测量
0.52
①
②
