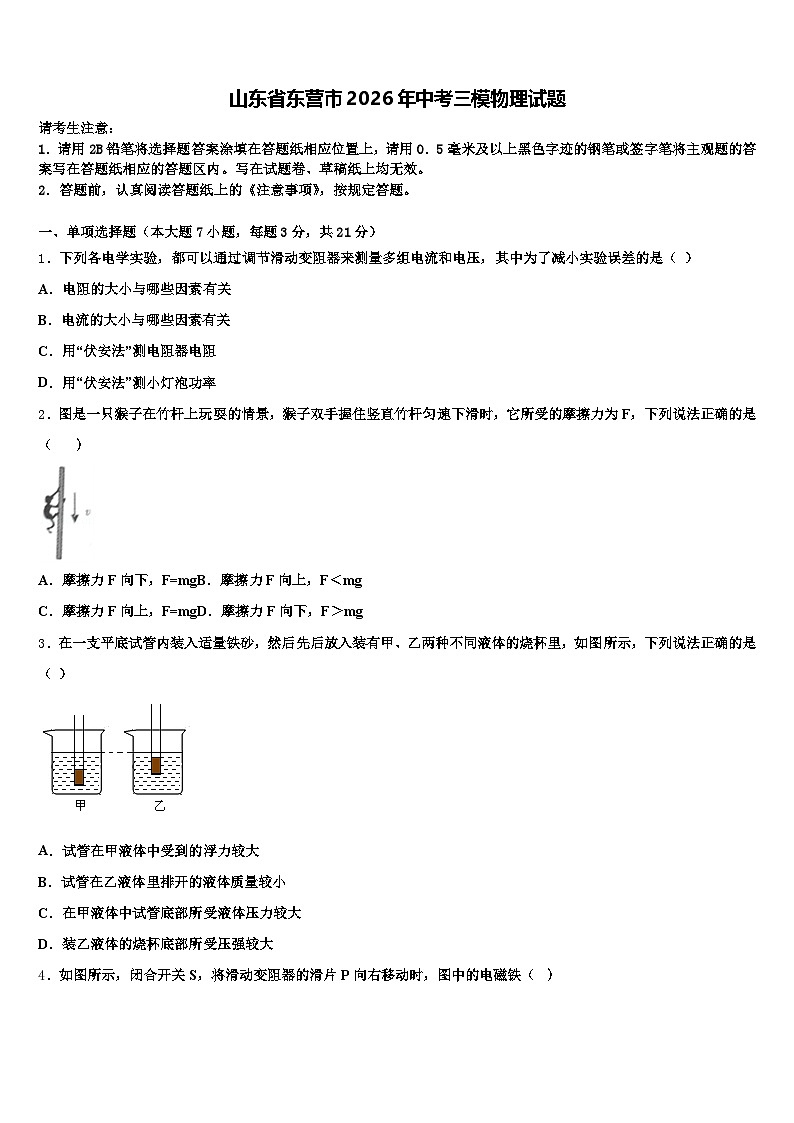

山东省东营市2026年中考三模物理试题（含答案解析）

这是一份山东省东营市2026年中考三模物理试题（含答案解析），共20页。试卷主要包含了下列数据最符合实际情况的是，如图，物体的直径为_____m等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列各电学实验，都可以通过调节滑动变阻器来测量多组电流和电压，其中为了减小实验误差的是（ ）
A．电阻的大小与哪些因素有关
B．电流的大小与哪些因素有关
C．用“伏安法”测电阻器电阻
D．用“伏安法”测小灯泡功率
2．图是一只猴子在竹杆上玩耍的情景，猴子双手握住竖直竹杆匀速下滑时，它所受的摩擦力为F，下列说法正确的是（ ）
A．摩擦力F向下，F=mgB．摩擦力F向上，F＜mg
C．摩擦力F向上，F=mgD．摩擦力F向下，F＞mg
3．在一支平底试管内装入适量铁砂，然后先后放入装有甲、乙两种不同液体的烧杯里，如图所示，下列说法正确的是（ ）
A．试管在甲液体中受到的浮力较大
B．试管在乙液体里排开的液体质量较小
C．在甲液体中试管底部所受液体压力较大
D．装乙液体的烧杯底部所受压强较大

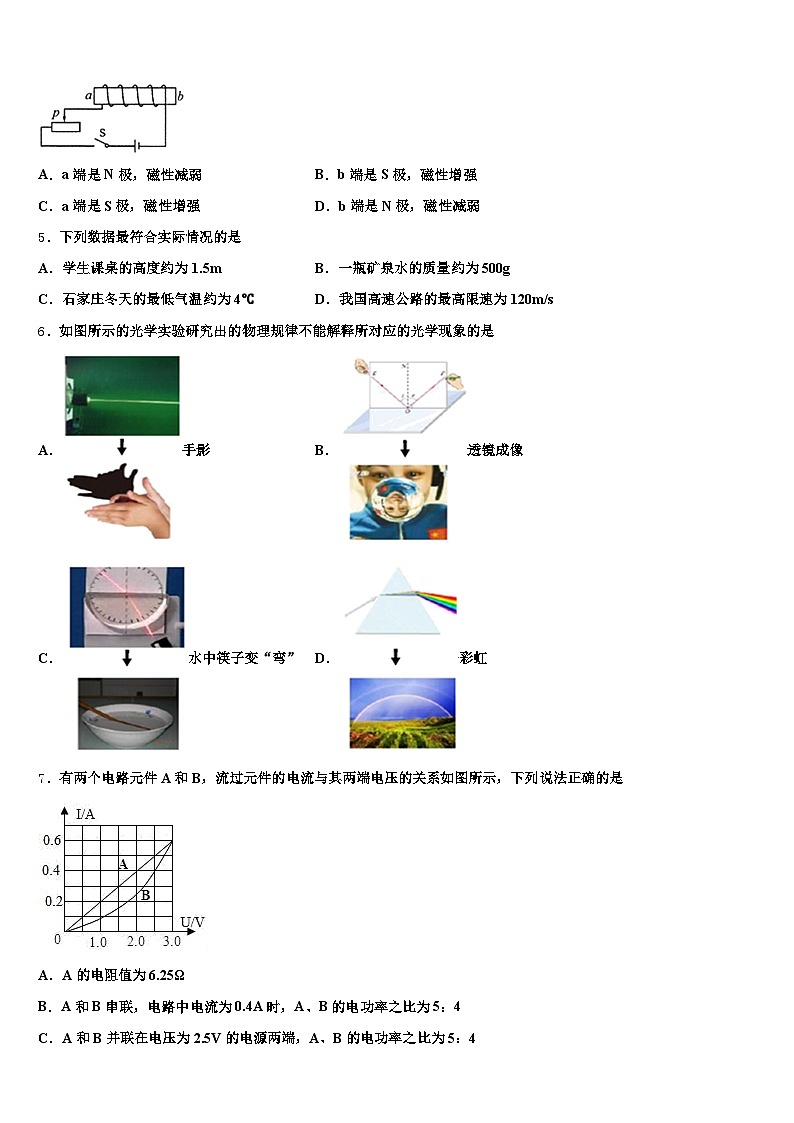

4．如图所示，闭合开关S，将滑动变阻器的滑片P向右移动时，图中的电磁铁（ ）
A．a端是N极，磁性减弱B．b端是S极，磁性增强
C．a端是S极，磁性增强 D．b端是N极，磁性减弱
5．下列数据最符合实际情况的是
A．学生课桌的高度约为1.5mB．一瓶矿泉水的质量约为500g
C．石家庄冬天的最低气温约为4℃D．我国高速公路的最高限速为120m/s
6．如图所示的光学实验研究出的物理规律不能解释所对应的光学现象的是
A．手影B．透镜成像
C．水中筷子变“弯”D．彩虹
7．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是
A．A的电阻值为6.25Ω
B．A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4
C．A和B并联在电压为2.5V的电源两端，A、B的电功率之比为5：4
D．当A和B串联，两者电阻相同时，电源电压为3V
二、填空题（本大题7小题，共21分）
8．医学上针对外伤的疼痛常用“冷疗法”治疗，其原理是医生用一种叫做氯乙烷的气态有机物，对准人的伤口处喷射，它在加压下________（填物态变化名称），又在皮肤上迅速________ （填物态变化名称），同时________大量的热，使人体受伤部位的内能________，温度降低，皮肤血管收缩，神经纤维传导速度变慢，类似局部麻醉，人的伤痛很快消失，同时防止伤口处形成淤血．
9．如图，物体的直径为_____m。
10．如图，轻质细线悬挂一个小球，将小球拉至A点，使细线处了拉直状态，由静止开始释 放小球，不计阻力，小球摆到与A等高的B点时，细线恰好断开，则小球将沿________方向(填数字序号)运动，此时小球处于 ________ (填“平衡“或“非平衡”状态．
11．进入泸州市古蔺黄荆老林风景区时，我们闻到了花香，这是花香分子的_____现象；不能随意丢弃饮料瓶，因为透明饮料瓶内进入水后，相当于一个凸透镜，对太阳光有_____作用，容易引发火灾。
12．李芳家的电能表的盘上标有“300revs/（kW•h）”。她用这个电能表测量某用电器的功率；她把家中的其他用电器都与电源断开，仅让这个用电器工作，电能表的转盘在2min内转了30转，则消耗的电能是_____，这个用电器的功率是_____。
13．为了探究物体对水平面的压力改变时水平面受到压强的变化量与哪些因素有关，某小组同学将底面积不同的物体置于同一海绵上进行实验。他们改变物体对海绵的压力，并用海绵下陷深度的变化量来反映压强的变化量。他们进行了三组实验，记录有关数据分别如表一、表二、表三所示。通过比较，他们发现每一组海绵下陷深度的变化量相同，而各组却不同，第一组下陷深度的变化量最大，第二组其次，第三组最小。
表一
表二
表三
①分析比较实验序号_____的数据及观察到的现象，可得出的初步结论是：当压力变化量相同时，受力面积越小，水平面受到压强的变化量越大。
②分析比较实验序号2与7的数据及观察到的现象，可得出的初步结论是：当受力面积相同时，_____。
③进一步综合分析比较表一、表二、表三中的数据及观察到的现象，并归纳得出结论：
（a）分析比较_____中的数据及观察到的现象，可归纳得出结论：_____。
（b）分析比较_____中的数据及观察到的现象，可归纳得出结论：_____。
14．如图所示，是星期天小明随爷爷一起划船来到唐河叉鱼的情景．其中湖面上船的“倒影”是由于光的_____形成的虚像，小明只有瞄准鱼的_____方才可能叉到鱼．
三、作图题（共7分）
15．请你在下图中画出静止在水中的小球所受力的示意图．
16．在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合电键S，向右移动变阻器的滑片，电流表的示数变小．
（____）
17．请用笔画线代替导线，将如图所示中的开关、螺口节能灯正确地接入家庭电路。
四、实验题（本大题共5小题，共20分）
18．为了探究压力的作用效果与哪些因素有关，某同学用若干个不同的物体放在同一水平细沙面上，进行了三组实验，并记录有关数据分别如表一、表二、表三所示。实验时，他仔细观察沙面的凹陷程度，并通过比较，发现每一组沙面的凹陷程度相同，而各组却不同，第一组凹陷程度最大，第二组其次，第三组最小。
表一
表二
表三
（1）分析比较实验序号_____等数据及观察到的现象，可得出的初步结论是：在受力面积相同时，压力越大，压力的作用效果越显著；
（2）分析比较实验序号4与7（或5与8、或1与6、9）等数据及观察到的现象，可得出的初步结论是_____；
（3）根据表一可得到的初步结论是：_____，沙面的凹陷程度相同。
19．如图所示是“探究物体的动能跟哪些因素有关”的实验装置图．
若让同一钢球A分别从斜槽不同的高度由静止开始滚下，高度h越高，木块B 被撞得越远．这表明______________．若让不同质量的钢球从斜槽同一高度由静止开始滚下，质量越大的钢球将木块B撞得越远．这表明______________．若斜槽绝对光滑，钢球A从斜槽顶端由静止滚到斜面底部的过程中，其机械能______（选填“变大”、“不变”或“变小”）．若水平面绝对光滑，木块B被撞后，它将做________运动．
20．在“探究光的反射规律”的实验中，小叶将平面镜水平放置，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可绕竖直接缝ON翻折，如图。
（1）小叶将一束入射光贴着纸板E沿AO射到镜面上O点，纸板E上会显示入射光束。要证明反射光线与入射光线和法线在同一平面内，写出此后应进行的操作和应收集的证据_________________
（2）实验时要让光贴着纸板E入射，是利用光_____________（选填：“漫反射”或“镜面反射”）以便显示光路。
（3）当入射光线沿NO射入时，反射角是__________________________
21．小萃同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池两节，电流表（0〜0. 6A、0〜3A）、电圧表（0〜3V、0〜15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只，导线若干，根据图甲所示的电路图进行实验.
（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整.
（___________）
（2）连接电路前，发现电流表指针如图丙所示，则接下来应_______________；连接好电路闭合开关前，滑动变阻器滑片P应处于____________（选填“A”或“B”）端.
（3）开关闭合，发现电流表无示数，电压表指针有明显偏转，原因可能是_______________.
A．电阻R短路 B．电阻R断路 C．滑动变阻器短路 D．滑动变阻器断路
（4）实验记录的多组数据如表所示. 分析数据可得出结论：当电阻一定时，通过导体中的电流与电压成____________比.
（5）善于思考的小雪用图甲电路测未知电阻Rx的阻值，她用Rx替换了定值电阻R. 连接好电路闭合开关后，把滑动变阻器滑片滑到阻值最大的地方，观察电压表读数如图丁所示为____________V，然后他将滑动变阻器滑片移动至中点位置，观察到电压表示数增大至2. 4V，则未知电阻Rx的阻值为____Ω。
22．小明在研究物体的浮沉时，发现铁块放入水中下沉，塑料块浸没在水中后上浮，为进一步探究物体的浮沉条件，他找来了下列器材：弹簧测力计、一杯水、细线、铁块A、塑料块B和塑料块C（B与A体积相同，C与A质量相同）．
他按图甲和乙进行了实验，测出铁块受到的浮力大小为_____，并与重力比较，由此得出了物体下沉的条件．实验时，他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，示数变小的原因是：_____．为探究物体上浮的条件，他选择了合适的塑料块，利用现有器材在题中（1）实验的基础上，增加一个实验步骤就完成了探究．
①选择的塑料块是_____（B/C）．
②增加的步骤：用弹簧测力计测出上面①中塑料块的重力G．
③当满足_____（用测得的物理量表示）条件时，物体上浮．
五、计算题（本大题共2小题，共13分）
23．如图所示，吴忧同学在用滑轮组匀速提升重为物体的过程中，对绳子施加拉力的方向始终竖直向下，此时他对水平地面的压强为；该滑轮组的机械效率为，他双脚与水平地面的接触面积为，求：（不计绳重和摩擦）
他对绳子的拉力；动滑轮的重；该同学的重力．
24．如图，用塔式起重机上的滑轮组（相当于如图所示的滑轮组）匀速吊起重为9×103 N的物体使之上升10 m，已知滑轮组的机械效率是80％，求：
（1）绳上的拉力；
（2）若不计绳重与摩擦，匀速吊起重为1.8×104 N的物体，物体上升速度是0.1 m/s，求拉力的功率。
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题．
2019年1月3日，嫦娥四号探测器(图甲)搭载着“玉兔二号”月球车(图乙)成功降落月球南极，全人类首次实现月球背面软着陆．探测器着陆后进行了月球车和探测器“两器分离”，分离后在“鹊桥”中继星支持下顺利完成互拍并传回地球．
月球车设计的相关参数如下表：
月球车能源为太阳能，能够耐受月球表面真空、强辐射、极限温度等极端环境．由于月夜温度极低，电子设备无法正常工作，所以它将进入休眠状态，休眠期间由同位素温差发电保温，等到月昼来临，它将自主唤醒，进入工作状态．
(1)根据上述信息，请判断以下说法中正确的是_____．
A．月球车可以使用汽油机来驱动
B．月球车在月球上惯性将减小
C．月球车的零件应该用热胀冷缩较明显的材料制成
D．接近月面时，探测器需要悬停寻找最佳降落地点，悬停时它受到的是平衡力
(2)月球车以太阳能为能源，这是_____(选填“常规”或“新”)能源．若太阳光照射到太阳能电池板上的辐射功率为1.5kW．电池产生的电压为48V，并对车上的电动机提供5A的电流．则太阳能电池将太阳能转化电能的效率是_____．
(3)探测器接近月面时，在反推发动机和缓冲机构的保护下安全着陆预选区．为使探测器顺利软着陆，从月球表面观察到发动机点火后产生的高压气流应向_____(选填“上方”、“下方”或“水平方向”)喷出．
(4)在地球上重6N的物体在月球上重1N，则“玉兔二号”月球车对水平月面的压强为_____Pa．假如月球车在行进过程中受到的阻力是自重的0.2倍，月球车水平匀速直线前进30m，牵引力做的功为_____J．(g取10N/kg)
26．图示为一款新水陆两用汽车，主体由钢化玻璃、泡沫聚苯乙烯组成。它的总质量为1338kg，发动机的额定功率为224kW。在陆地上速度能达到126Km/h，在水里行驶时主要靠喷气推动，最高速度达到72km/h。
该汽车的主体材料应具有___________小的属性，才能更易于漂浮在水面上；在水里行驶时靠喷气推动，这是利用________的原理。若一个质量为70kg的驾驶员驾驶水陆两用车在水面上静止时，吃水深度为60cm，该车所受的浮力为多少_______？此时水对车底部的压强为多大______?发动机以额定功率工作，该车在陆地上以最大速度均速行驶10min，牵引力做了多少功______？该车受到的阻力为多大_______？
27．为了能在黑夜中看见开关位置，小明设计了如图所示的电路．当开关S合向b时，照明灯亮、指示灯灭，避免指示灯费电；S合向a时，照明灯灭、指示灯亮，显示开关位置．他利用一个“10V0.1W”的小灯泡和一段电阻丝组装成指示灯，求：
这个“10V 0.1W”的小灯泡和这段电阻丝应该_____联（选填“串”或“并”）为使指示灯正常发光，电阻丝的电阻应为多少______？照明灯使用6小时所消耗的电能是多少________？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
解：A、电阻的大小与导体的长度、材料、横截面积有关，探究电阻大小与哪些因素有关的实验中，需要通过控制变量法测出多组数据，总结普遍规律，不合题意；
B、在研究电流的大小与哪些因素有关的实验中，要通过滑动变阻器控制电路中的电压，测量多组数据，也是为了寻找普遍规律，不合题意；
C、在“伏安法”测电阻器电阻的实验中，要通过多次测量，得到多个电阻值，再求其平均值，是为了减小实验误差，符合题意；
D、在“伏安法”测小灯泡功率的实验中，通过调节滑动变阻器来测量多组数据，是为了观察灯泡亮度与实际功率的关系，从而寻找普遍性的规律，不合题意．
故选C．
2、C
【解析】
因为猴子沿竖直竹杆匀速下滑，所以受平衡力作用，即在竖直方向上受到的重力和摩擦力是一对平衡力，它们大小相等，方向相反；由于重力方向竖直向下，所以，摩擦力方向一定向上，且F摩擦力=G=mg，故只有C正确，故选C。
本题考查的是二力平衡，解题的关键是先确定物体的运动情况，然后分析受力，再根据平衡条件确定摩擦力的大小和方向。
3、D
【解析】
A．因为同一支装入适量的铁砂的平底试管在两液体中都漂浮，所以试管受到的浮力：F甲=F乙，故A错；
B．试管在甲、乙两液体中受到的浮力相等，根据F浮=G排=m排g可知，试管排开的液体质量相等，故B错；
C．物体受到的浮力等于物体上下表面受到液体的压力差，而上表面受到的压力为0，所以F浮=F下表面﹣F上表面=F下表面，因为受到的浮力相等，所以，下表面受到的压力相等，即：F甲=F乙，故C错．
D．试管在甲、乙两液体中受到的浮力相等，由图知，排开的液体体积V甲＞V乙，根据F浮=ρ液V排g可知，ρ甲＜ρ乙，两液面等高，根据p=ρ液gh可知，装乙液体的烧杯底部所受压强较大．故D正确；
故选D．
4、D
【解析】
试题分析：将滑动变阻器的滑片P向右移动时，滑动变阻器电阻变大，电路中的总电阻变大，电流变小，通电螺线管的磁性变弱；根据电源的正负极，电流从正极流出，从螺线管的左端流入，根据安培定则，用右手握住螺线管，拇指伸直，四指指向电流的方向，拇指指的是通电螺线管的N极，所以b端是N极．故选D．
【考点定位】影响通电螺线管磁性强弱的因素、安培定则、滑动变阻器的用法
5、B
【解析】
A．中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm=0.8m左右。故A选项错误；
B．一瓶矿泉水的体积一般是500mL，一瓶500mL=500cm3的矿泉水的质量在m=ρV=1.0g/cm3×500cm3=500g左右。故B选项正确；
C．石家庄处在北方，冬季的最低气温约为-10℃，故C选项错误；
D．道路交通法规定高速公路上小汽车最高速度为120km/h≈33m/s，故D选项错误。
6、B
【解析】
（1）光在同种、均匀、透明介质中沿直线传播，例如影子、日食、月食、小孔成像等；
（2）当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；
（3）当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：水变浅了等．
【详解】
A、实验探究的是光在均匀介质中沿直线传播；手影是由光的直线传播形成的，故A正确，不符合题意；
B、实验探究的是光的反射定律；凸透镜成像是由光的折射形成的，故B错误，符合题意；
C、实验探究的是光的折射现象；筷子变“弯”是由光的折射形成的，故C正确，不符合题意；
D、实验探究的是光通过三棱镜时的色散现象，彩虹属于光的色散，故D正确，不符合题意．
故选B．
7、C
【解析】
A．由图象可知，当通过A的电流IA＝0.4A时，A两端的电压UA＝2.0V，由I＝可得，A的电阻值：
RA＝＝5Ω，
故A错误；
B．A和B串联，电路中电流为0.4A时，因串联电路中各处的电流相等，所以，通过两元件的电流IA＝IB＝0.4A，由图象可知，两元件两端的电压UA＝2.0V，UB＝2.5V，由P＝UI可得，A、B的电功率之比：
，
故B错误；
C．A和B并联在电压为2.5V的电源两端时，因并联电路中各支路两端的电压相等，所以，两元件两端的电压UA′＝UB′＝2.5V，由图象可知，通过两元件的电流IA′＝0.5A，IB′＝0.4A，则A、B的电功率之比：
，
故C正确；
D．当A和B串联，两者电阻相同时，它们两端的电压和通过的电流相等，由图象可知，电路中的电流为0.6A，两元件两端的电压均为3V时符合，因串联电路中总电压等于各分电压之和，所以，电源的电压：
U＝UA″+UB″＝3V+3V＝6V，
故D错误．
二、填空题（本大题7小题，共21分）
8、液化 汽化 吸收 减小
【解析】
试题分析：气态的氯乙烷在加压的条件下液化液态储存在容器内；当液态的氯乙烷喷出遇到温度较高的皮肤时，会迅速汽化为气态；液态的氯乙烷汽化时吸收大量的热量；液态的氯乙烷汽化吸收热量后，会使人体受伤部位的内能减小，温度降低．
考点：汽化及汽化吸热的特点
9、0.0110
【解析】
图中刻度尺的分度值为1mm，测量时起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，即物体长度＝3.10cm﹣2.00cm＝1.10cm＝0.0110m。
10、3 非平衡
【解析】
不计阻力时，小球从A点运动到B点的过程中机械能守恒，由于小球在A点静止释放，到达等高的B点时，小球速度恰好为0，此时细线恰好断开，则小球只受重力作用，处于非平衡状态，将沿竖直向下方向3运动．
此题考查了重力的方向．在此题中，小球由于重力作用将由静止下落．解决此题的关键是判断出在B点的运动状态．
11、扩散 会聚
【解析】
我们闻到了花香，这是一种扩散现象，是由于花香的分子在不停地做无规则的运动形成的；
因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，符合凸透镜的形状特点，对光有会聚作用，容易造成火灾。
12、3.6×105J 3000W
【解析】
由电能表的盘上标有“300revs/（kW•h）”。可知电路中每消耗1kW•h的电能，电能表的转盘转了300转；所以当电能表转盘转了30转时，消耗的电能为；；用电器的电功率。
13、1、4、7或2、5、8或3、6、9压力变化量越小，水平面受到压强的变化量越小表一、表二或表三当压力变化量与受力面积的比值相等时，水平面受到的压强变化量相等表一、表二和表三当压力变化量与受力面积的比值越小时，水平面受到的压强变化量越小。
【解析】
①研究当压力变化量相同时，压强变化量与受力面积的关系，根据控制变量法，控制压力变化相同，只改变受力面积大小，故分析比较实验序号1、4、7或2、5、8或3、6、9的数据及观察到的现象，可得出的初步结论是：当压力变化量相同时，受力面积越小，水平面受到压强的变化量越大；
②分析比较实验序号2与7的数据知，压力变化量实验序号7中较小，而受力面积相同，由已知条件，第一组下陷深度的变化量最大，第二组其次，第三组最小，可得出的初步结论是：当受力面积相同时，压力变化量越小，水平面受到压强的变化量越小；
③（a）分析比较中的表一或表二或表三数据，压力变化量与受力面积之比：＝＝，即压力变化量与受力面积之比相等，由已知条件：每一组海绵下陷深度的变化量相同，故可归纳得出结论：当压力变化量与受力面积的比值相等时，水平面受到的压强变化量相等；
（b）分析比较表一、表二和表中的数据及观察到的现象，压力变化量与受力面积之比分别为：
、、，即压力变化量与受力面积之比越来越小，由已知条件，第一组下陷深度的变化量最大，第二组其次，第三组最小，即水平面受到的压强变化量越小。可归纳得出结论：当压力变化量与受力面积的比值越小时，水平面受到的压强变化量越小。
14、反射 下
【解析】
船在水中的倒影是因为平静的水面就像一面镜子，是平面镜成像，是由于光的反射形成的虚像；
鱼反射的光从水中射入空气中时发生折射，折射光线远离法线，人看到的是变浅了的鱼的虚像，所以应瞄准鱼的下方才能叉到鱼．
三、作图题（共7分）
15、
【解析】
分析：先对小球进行受力分析，然后根据规则物体的重心在物体的几何中心确定力的作用点，再过作用点表示出力的方向．
解答：静止在水面上的小球受到重力和浮力作用，所受重力和浮力大小相等，是一对平衡力，重力和浮力的作用点是小球的球心，然后过球心作竖直向下的重力和竖直向上的浮力，作图时要注意两条线段长度要相等．如图所示：
【点睛】本题考查规则物体重心的确定以及力的示意图的正确画法，牢记重力的方向总是竖直向下的，浮力的方向总是竖直向上．
16、
【解析】
闭合电键S，向右移动变阻器的滑片，电流表的示数变小表明电路中电阻变大，据此可知滑动变阻器应该选择左下边的接线柱，电路连接如下：
17、
【解析】
开关控制灯泡时和灯泡是串联的．火线过开关入灯座，零线直接入灯座。
【详解】
解：火线首先进入开关，然后接到到灯泡顶端的金属点；零线直接接到灯泡的螺旋套，这样在更换灯泡时更安全，接法如图。
四、实验题（本大题共5小题，共20分）
18、1与4 （2与5 或 3与6、7）； 在所受压力相等时，受力面积越小，压力作用效果越明显 压力与受力面积之比相同（或压强）
【解析】
（1）从结论知道，要求实验中的压力大小不同，受力面积相同，比较这几组实验知道，受力面积相同，压力大小不同的实验序号是：1、4（或2、5；或3、6、7）。
（2）比较4、7（或5、8；或1、6、9）的数据知道，压力大小相同，受力面积不同，压力的作用效果不同，第一组沙面凹陷的程度深，说明在压力大小相同时，压力的作用效果与受力面积的大小有关，受力面积越小，压力的作用效果越明显。
（3）由表一中的数据知道，三次实验中压力与受力面积的比是相同的，即说明压强相同，所以，沙面的凹陷程度相同。
19、质量相同的物体，速度越大，动能越大 速度相同的物体，质量越大，动能越大 不变 匀速直线
【解析】
（1）让同一钢球从不同的高度滚下，位置高的滚到斜面底端的速度就大，把木块推得越远说明运动的木块做功多，动能大，说明了物体的动能与物体的速度有关，由此得出结论：在质量一定时，钢球的速度越大，动能就越大；
（2）让质量不同的钢球从同一高度滚下，小球到达斜面底端时的速度就是一定的，质量大的把木块推的远，说明了动能的大小和质量有关，在速度一定时，质量越大，动能也就越大；
（3）因为是光滑的斜面，没有摩擦，所以在斜面上滑下的小球没有能量的损耗，在能量转化过程中能量是守恒的，机械能不变；如果水平面绝对光滑，则木块在水平方向没有摩擦力，被撞击后木块将做匀速直线运动．
20、将纸板F沿着ON向后折；反射光线从纸板上消失 漫反射 0°
【解析】
（1）在实验过程中，若将纸板F沿着ON向后翻折，让光线仍贴着纸板沿AO方向射向镜面，此时在纸板F上不能看到反射光线，由此可以说明反射光线、入射光线和法线在同一平面内；
（2）在不同方向都能看到光的传播路径，是由于光在纸板上发生了漫反射而进入我们的眼里；
（3）当入射光线沿NO射入时，入射角是0°，根据光的反射定律，反射角等于入射角，则反射角等于0°。
21、 将电流表指针调零 B B 正 2.0 40
【解析】
（1）根据表中电流大小，电流表选用小量程与电阻串联，变阻器按一上一下接入电路中与电阻串联，如下图所示：
（2）连接电路时，发现电流表指针如图丙，则接下来应将电流表指针调零；连接好电路闭合开关前，滑动变阻器滑片P应处于阻值最大处的B端；
（3）A．若电阻R短路，电压表没有示数，电路为通路，电流表有示数，不符合题意；
B．若电阻R断路，电流表示数为0，则电压表串联在电路中，电压表与电源连接，测电源电压，有示数，符合题意；
C．若滑动变阻器短路，电路为通路，两表都有示数，不符合题意；
D、若滑动变阻器断路，整个电路断路，两表都没有示数，不符合题意；
（4）实验记录的多组数据如表所示。纵向分析表数据知，电压为原来的几倍，通过的电流为原来的几倍，可得出結论：当电阻一定时，通辻导体中的电流与电压成正比；
（5）滑动变阻器的最大阻值为20Ω，如图丁所示，电压表选用小量程，分度值为0.1V，电压表的示数为2V；由串联电路电流的规律可知①，将滑动变阻器滑片移动至中点位置，电压表示数增大至2. 4V，由串联电路电流的规律可知②，由①②得到Rx=40Ω。
22、F1 -F2 铁块接触到容器底部 B F1-F2 >G
【解析】
（1）根据称重法，铁块受到的浮力大小F=F1-F2；
（2）他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，说明铁块受到别外一个向上的力作用，这是因为铁块接触到容器底部，受到容器底部施加的一个向上的作用力而使弹簧测力计示数减小了；
（3）①根据题目条件，因B与A体积相同，根据影响浮力大小的因素，所以选用塑料B，其浸没时受到的浮力大小等于铁块受到的浮力大小F1-F2；
②增加的步骤是用弹簧测力计测出B塑料块的重力G；
③当满足F1-F2＞G条件时，物体上浮．
故答案为（1）F1-F2；
（2）铁块接触到容器底部；
（3）①B；③F1-F2＞G．
五、计算题（本大题共2小题，共13分）
23、（1）N（2）（3）
【解析】
（1）由图可知，绳子的股数n=2，根据可得，
他对绳子的拉力
（2）由可得，动滑轮重
．
（3）因为他对地面的压力和地面的支持力是相互作用力，大小相等，所以
则人的重力
答：（1）他对绳子的拉力为480N；（2）动滑轮的重力为240N；（3）该同学的重力为680N；
24、（1）3.75×103 N（2）2.025×103W
【解析】
根据题图“塔式起重机上的滑轮组”和求“绳上的拉力与拉力的功率”可知，本题考查滑轮组机械效率的计算。根据机械效率公式求拉力的大小；根据P=Fv求拉力的功率。
【详解】
（1）根据机械效率公式，
绳上的拉力
。
（2）不计绳重与摩擦时，拉力，
则。
匀速吊起重为1.8×104 N的物体，绳子的拉力
，
v=nv物=3×0.1m/s=0.3m/s ，
根据，
拉力的功率
P=F’v=
答：（1）绳子的拉力是3.75×103 N； （2）拉力的功率是2.025×103W；
六、综合能力题（本大题共3小题，共18分）
25、D 新 16% 下方 3750 1350
【解析】
（1）A．由于月球表面不存在空气，而汽油机需要吸入空气助燃，故A错误；
B．惯性与质量有关，在月球上质量不变，惯性不变，故B错误；
C．月球表面温差巨大，热胀冷缩明显的材料容易使月球车形变，损坏仪器，故C错误；
D．悬停即处于静止状态，此时受到月球对月球车的吸引力和燃料的反冲力，这两个力大小相等，方向相反，是一对平衡力，故D正确；
（2）太阳能与传统能源相比是新能源，太阳能电池的输出功率为P总=UI=48V×5A=240W，P入=1.5kW=1500W，则效率η=×100%=×100%=16%；
（3）探测器在月球着陆时靠发动机点火向下喷气，由于力的作用是相互的，探测器会受到一个向上的推力，从而实现软着陆，所以，从月球表面观察到发动机点火后产生的高压气流应向下方喷出；
（4）月球车在地球上受到的重力G=mg=135kg×10N/kg=1350N；根据在地球上6N的物体放到月球上重1N可知，月球车在月球表面受到的重力：G′=×G=×1350N=225N，月球车在月球表面上的压力F=G′=225N，所以，压强p===3750Pa；阻力f=0.2G′=0.2×225N=45N，由于月球车水平匀速直线前进，受平衡力的作用，则F牵=f=45N，则牵引力做的功W=F牵s=45N×30m=1350J。
26、密度 物体间力的作用是相互的 14080N 6Pa 1.34J 6400N
【解析】
（1）该汽车的主体材料应具有密度小的属性，减小质量，从而减小重力，才能更易于漂浮在水面上；在水里行驶时靠向后喷气，空气给汽车向前推力，推动汽车前进，这是利用物体间力的作用是相互的原理；
（2）因为该汽车在水中漂浮，根据物体的浮沉条件可得：133870kg10N/kg=14080N，吃水深度为60cm=0.6m，此时水对车底部的压强为：p==1.0kg/10N/kg0.6m=6Pa；
（3）v=126km/h=35m/s，∵P=FvF===6400N，牵引力做的功：W=FS=6400N1060s=1.34；因为该车在陆地上匀速行驶，所以f=F=6400N.
27、串联 2100Ω
【解析】
(1)小灯泡电压较小，所以需要将电阻丝与小灯泡串联分压；
(2)指示灯正常发光，则电流是：，电阻丝需要分担210V的电压，电阻丝的电阻应为：；
(3) 照明灯使用6小时所消耗的电能是：．
实验
序号
压力
变化（牛）
受力面积
（厘米2）
1
5
3
2
10
6
3
15
9
实验
序号
压力
变化（牛）
受力面积
（厘米2）
4
5
5
5
10
10
6
15
15
实验
序号
压力
变化（牛）
受力面积
（厘米2）
7
5
6
8
10
12
9
15
18
实验序号
压力
（牛）
受力面积
（厘米2）
1
12
10
2
18
15
3
24
20
实验序号
压力
（牛）
受力面积
（厘米2）
4
6
10
5
9
15
6
12
20
实验序号
压力
（牛）
受力面积
（厘米2）
7
6
20
8
9
30
9
12
40
实验次数
1
2
3
电压表示数（V）
1. 0
1. 5
2. 0
电流表示数（A）
0. 2
0. 3
0. 4
设计质量m/kg
135
独立驱动的车轮个数n/个
6
长a/m
1.5
每个轮子与水平月面的接触面积S/cm2
100
宽b/m
1
月面的行驶速度v/(m·h-1)
200
高h/m
1.1
耐受温度范围
－180℃～150℃
