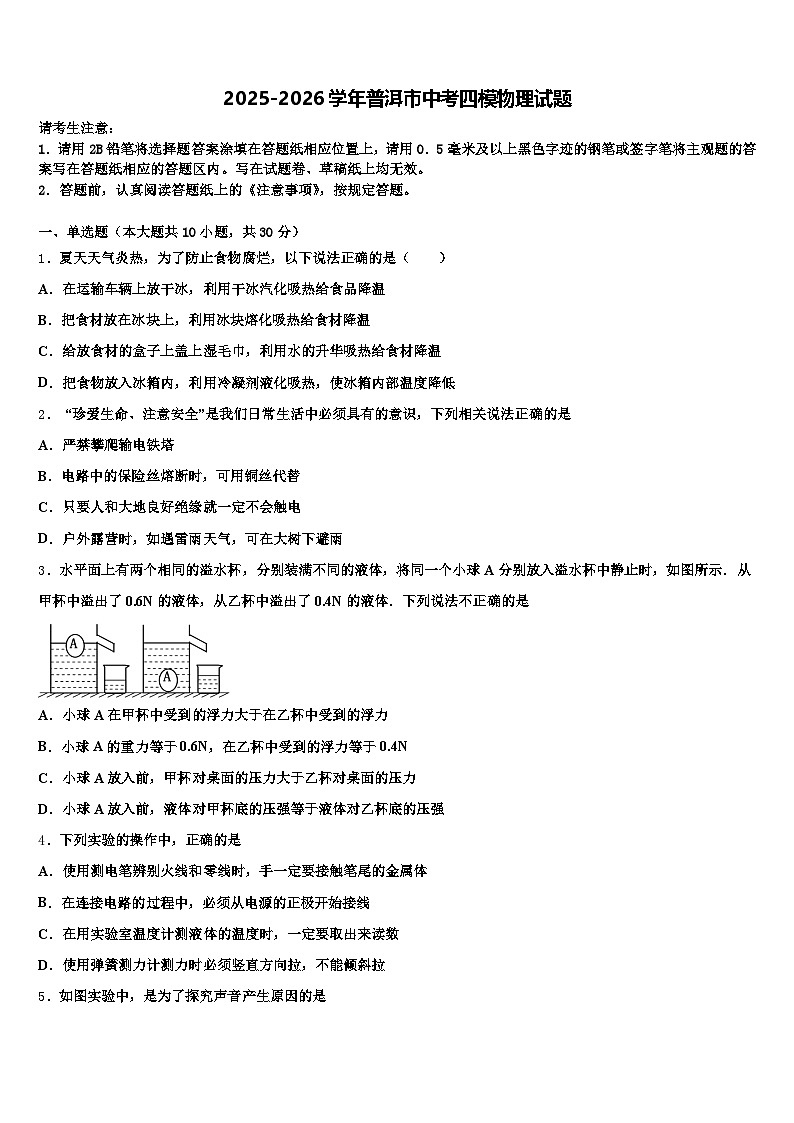

2025-2026学年普洱市中考四模物理试题（含答案解析）

这是一份2025-2026学年普洱市中考四模物理试题（含答案解析），共18页。试卷主要包含了下列实验的操作中，正确的是，如实物图所示，以下判断正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．夏天天气炎热，为了防止食物腐烂，以下说法正确的是（ ）
A．在运输车辆上放干冰，利用干冰汽化吸热给食品降温
B．把食材放在冰块上，利用冰块熔化吸热给食材降温
C．给放食材的盒子上盖上湿毛巾，利用水的升华吸热给食材降温
D．把食物放入冰箱内，利用冷凝剂液化吸热，使冰箱内部温度降低
2． “珍爱生命、注意安全”是我们日常生活中必须具有的意识，下列相关说法正确的是
A．严禁攀爬输电铁塔
B．电路中的保险丝熔断时，可用铜丝代替
C．只要人和大地良好绝缘就一定不会触电
D．户外露营时，如遇雷雨天气，可在大树下避雨
3．水平面上有两个相同的溢水杯，分别装满不同的液体，将同一个小球A分别放入溢水杯中静止时，如图所示．从甲杯中溢出了0.6N的液体，从乙杯中溢出了0.4N的液体．下列说法不正确的是
A．小球A在甲杯中受到的浮力大于在乙杯中受到的浮力
B．小球A的重力等于0.6N，在乙杯中受到的浮力等于0.4N
C．小球A放入前，甲杯对桌面的压力大于乙杯对桌面的压力
D．小球A放入前，液体对甲杯底的压强等于液体对乙杯底的压强
4．下列实验的操作中，正确的是
A．使用测电笔辨别火线和零线时，手一定要接触笔尾的金属体
B．在连接电路的过程中，必须从电源的正极开始接线
C．在用实验室温度计测液体的温度时，一定要取出来读数
D．使用弹簧测力计测力时必须竖直方向拉，不能倾斜拉

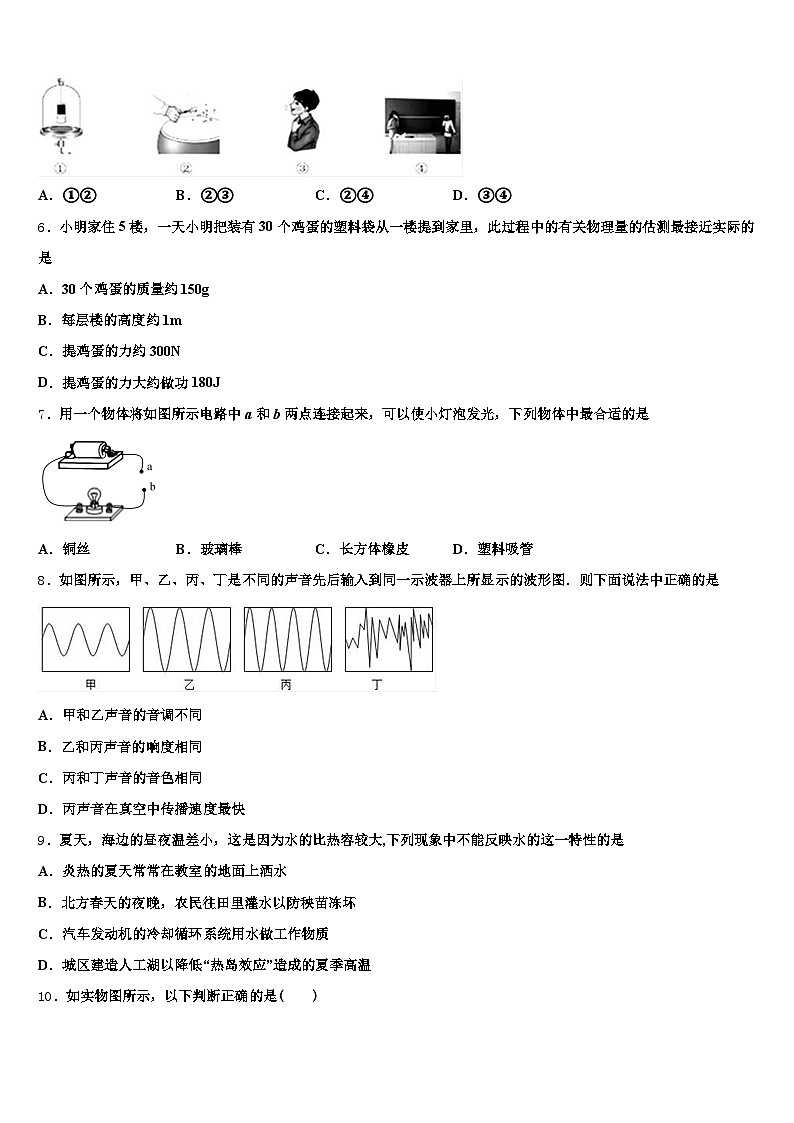

5．如图实验中，是为了探究声音产生原因的是
A．①②B．②③C．②④D．③④
6．小明家住5楼，一天小明把装有30个鸡蛋的塑料袋从一楼提到家里，此过程中的有关物理量的估测最接近实际的是
A．30个鸡蛋的质量约150g
B．每层楼的高度约1m
C．提鸡蛋的力约300N
D．提鸡蛋的力大约做功180J
7．用一个物体将如图所示电路中a和b两点连接起来，可以使小灯泡发光，下列物体中最合适的是
A．铜丝B．玻璃棒C．长方体橡皮D．塑料吸管
8．如图所示，甲、乙、丙、丁是不同的声音先后输入到同一示波器上所显示的波形图．则下面说法中正确的是
A．甲和乙声音的音调不同
B．乙和丙声音的响度相同
C．丙和丁声音的音色相同
D．丙声音在真空中传播速度最快
9．夏天，海边的昼夜温差小，这是因为水的比热容较大,下列现象中不能反映水的这一特性的是
A．炎热的夏天常常在教室的地面上洒水
B．北方春天的夜晚，农民往田里灌水以防秧苗冻坏
C．汽车发动机的冷却循环系统用水做工作物质
D．城区建造人工湖以降低“热岛效应”造成的夏季高温

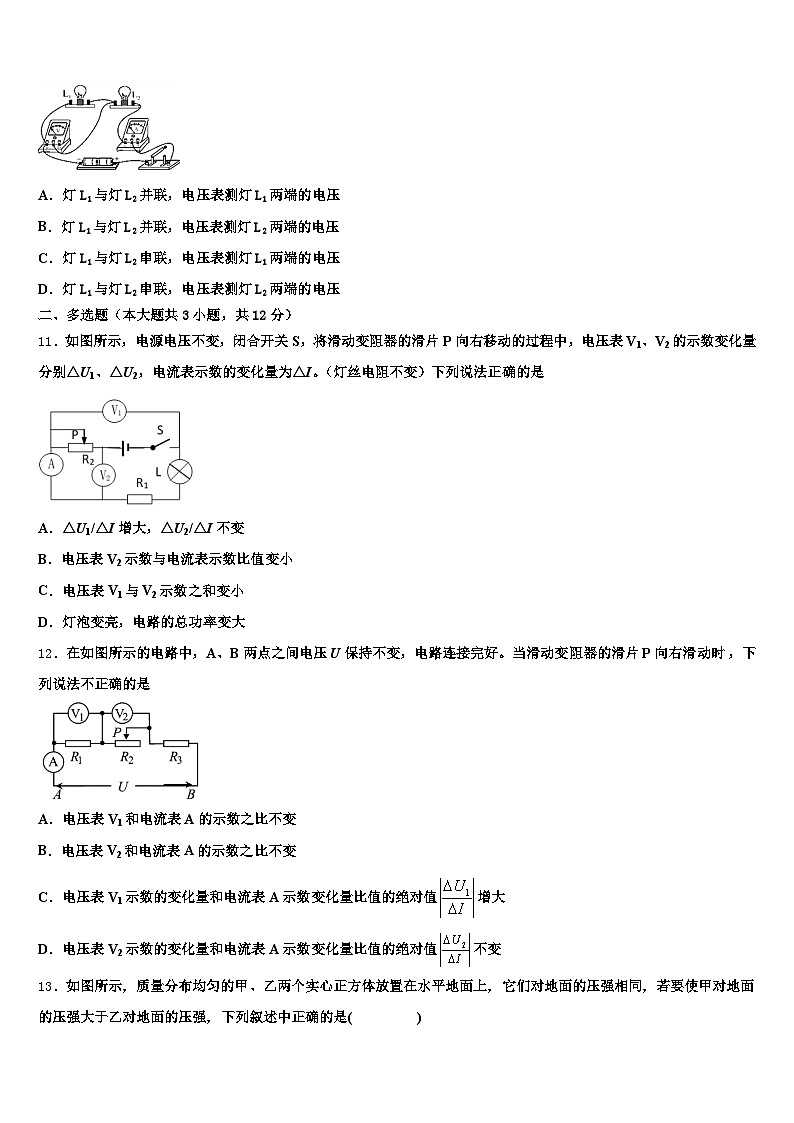

10．如实物图所示，以下判断正确的是( )
A．灯L1与灯L2并联，电压表测灯L1两端的电压
B．灯L1与灯L2并联，电压表测灯L2两端的电压
C．灯L1与灯L2串联，电压表测灯L1两端的电压
D．灯L1与灯L2串联，电压表测灯L2两端的电压
二、多选题（本大题共3小题，共12分）
11．如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，电压表V1、V2的示数变化量分别△U1、△U2，电流表示数的变化量为△I。（灯丝电阻不变）下列说法正确的是
A．△U1/△I增大，△U2/△I不变
B．电压表V2示数与电流表示数比值变小
C．电压表V1与V2示数之和变小
D．灯泡变亮，电路的总功率变大
12．在如图所示的电路中，A、B两点之间电压U保持不变，电路连接完好。当滑动变阻器的滑片P向右滑动时 ，下列说法不正确的是
A．电压表V1和电流表A的示数之比不变
B．电压表V2和电流表A的示数之比不变
C．电压表V1示数的变化量和电流表A示数变化量比值的绝对值增大
D．电压表V2示数的变化量和电流表A示数变化量比值的绝对值不变
13．如图所示，质量分布均匀的甲、乙两个实心正方体放置在水平地面上，它们对地面的压强相同，若要使甲对地面的压强大于乙对地面的压强，下列叙述中正确的是( )
A．沿竖直方向上切去相同的体积B．沿竖直方向上切去相同的厚度
C．沿水平方向切去相同的质量D．沿水平方向切去相同的体积
三、填空题（本大题共5小题，共10分）
14．测量石块的质量时，将天平放在水平桌面上，移动游码至标尺左端的_______处，若此时指针偏向分度盘中央刻度线的左侧，她应将平衡螺母向_____调节，直到天平平衡．测量时，小红将石块放在天平左盘，右盘加减砝码，并移动砝码的位置，天平平衡时砝码的使用情况和游码的位置如图，则石块的质量为______g．
15．如图甲所示的电路，小灯泡L标有“6V 3W”字样，小灯泡的I﹣U关系如图乙所示，R为10Ω的定值电阻．当小灯泡电功率为0.8W时，定值电阻R消耗的功率是_____W，电流表的示数为_____A．
16．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器______（填“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为______mA．
17．我国自主研发的“蛟龙号”潜水器将进行“载人深潜”实验．在某次任务中，潜水器10min下潜了420m，这段时间内潜水器下潜的平均速度为______．若它的质量为22吨，当它匀速下潜时，它所受的浮力______重力，当它到达最大下潜深度时，潜水器抛弃压载铁，潜水器的浮力______重力时，潜水器开始上浮．（ρ海水=1.0×103㎏/ｍ3）
18．小明将托盘天平放在_____桌面上，调节天平平衡，测出小石块质量，天平平衡时，右盘所加砝码和游码的位置，如图所示，则小石块的质量为____g；接着测出小石块的体积为10cm1，则小石块的密度为___kg/m1．
四、计算题（本大题共3小题，共29分）
19．某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示.滑动变阻器的规格为“ ”，当滑片从最右端向最左端移动的过程中，的图象如图乙所示.求：
（1）的阻值；
（2）电路消耗的最大功率；
（3）当消耗的电功率为时，的阻值.
20．如图甲所示，灯L的额定电压为12V，其I-U图像如图乙所示，定值电阻R0的阻值为20Ω，滑动变阻器上标有“100Ω 1A”．
（1）开关都闭合，灯L正常发光，电流表、电压表的量程分别为0～0.6A，0～15V．求灯正常发光的电阻及滑动变阻器连入电路的阻值范围．
（2）闭合S，断开S1、S2，将电源换成一个可调电压的电源，电流表、电压表量程分别为0～0.6A，0～3V，其他部分电路连接不变．调节R使电流表和电压表先后均能达到满偏，且电路正常工作．求可调电源电压的取值范围．
21．养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。下图是某款养生壶及其铭牌上的信息，求：
（1）养生壶中1L的水从20℃升高到85℃需要吸收多少热量？
（2）正常工作时，养生壶加热效率为91%，将（1）中的水加热需要多长时间？
（3）用电高峰期，养生壶将1L的水从20℃加热到85℃，实际用时363s，则实际电压是多少。（设养生壶的电阻和加热效率不变）。
五、作图题（本大题共2小题，共4分）
22．请你在方框内完成病房呼叫电路的设计，设计要求：共有两张病床，当某病床呼叫时对应的信号灯亮，同时电铃响．提供器材：电池组，小灯泡两个（L1 、L2），开关三个，电铃一个，导线若干．
23．如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上．请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数．
六、实验探究题（本大题共3小题，共15分）
24．小宇骑车时发现，不踩踏脚板，车也能滑行一段距离，他在不同的路面上多次尝试后猜想：车滑行的距离可能与路面的粗糙程度和速度有关．为探究其中的奥秘，他在水平桌面上搭成一斜面，用小球做实验，并用毛巾、棉布、木板等改变水平桌面的粗糙程度．
（1）为了探究小球在水平面上的滑行距离与速度的关系，小宇应先后三次将小球从斜面的_____（同一/不同）高度处释放，比较小球在_____（同一/不同）粗糙面上滑行的路程．
（2）为探究小球滑行距离与水平面粗糙程度的关系．小宇先后三次将小球从斜面上的同一高度处释放，三次实验结果如图甲所示，由此得到结论：_____．小宇认为，通过进一步推理可以得出结论：运动的物体如果不受阻力作用，将_____．
（3）在上述（2）的三次实验中，若小球克服毛巾的摩擦力做的功为W1，小球克服木板的摩擦力做的功为W2，则W1_____W2（选填“＞”、“＜”或“＝”）．
（4）为了模拟研究汽车超速带来的安全隐患，李斌同学设计了如图乙所示的探究实验：将A、B两个小球先后从同一装置，高分别为hA、hB的位置滚下（mA＜mB，hA＞hB），推动小木块运动一段距离后静止．同组的小红认为他这样设计实验得出的结论有问题，理由是_____．在如图乙所示的甲、乙两次实验中，木块移动过程中受到的摩擦力分别为f甲、f乙，则f甲_____f乙（选填“＞”、“＜”或“＝”）．
25．小明用如图所示实验装置研究“滑动摩擦力的大小与接触面积有无关系”．
（1）下面是他的主要实验步骤，请你把步骤补充完整．
①将一端装有定滑轮的平直长木板固定在水平桌面上，如图所示组装器材．将材质相同，底面积是36cm2正方体木块A叠放在底面积是16cm2正方体木块B上，调整定滑轮支架的倾斜角度，将正方体木块B相连的细线绷直后与长木板表面平行，并在表格中记入木块B和木块A的底面积．
②将细线的另一端与调好的弹簧测力计相连，沿着竖直向上的方向缓慢_______选填“匀速”或“加速”）拉弹簧测力计，在向上拉动的过程中读出测力计示数F，并记入表格．
③再将________，调整定滑轮支架的倾斜角度，将正方体木块_______选填“A”或“B”）相连的细线绷直后与长木板表面平行，仿照步骤②读出弹簧测力计的示数F，并记录．
④根据f＝F算出两次的滑动摩擦力的值，记入表格．
（2）小明研究该问题应该控制的变量是________．
（3）下面是小明的实验数据
从实验数据中可以得到的结论是：________．
26．在“探究凸透镜成像规律的实验”中：
（1）图甲所示的是小明确定焦距时所做的实验，则该凸透镜的焦距为____cm，当烛焰距凸透镜15cm时，成像情况应用正好是生活中的______（选填“照相机”“投影仪”或“放大镜”）。
（2）当烛焰向左（远离透镜）移动后，要在光屏上再次成清晰的像，需将光屏向_____（选填“左”或“右”）移，并会发现此时所成像将变小。
（3）实验一段时间后，蜡烛因燃烧变短，所成像如图乙，要使像能够仍然出现在光屏的中央，应将凸透镜向__________（选填“上”或“下”）调整。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A．干冰在常温常压下很容易由固态直接升华为气态的二氧化碳，同时吸收大量的热．所以在运输车上放干冰，利用干冰升华吸热给食品降温．故A错误；
B．冰块熔化过程要吸收热量．所以把食材放在冰块上，是利用冰块熔化吸热给食材降温．故B正确；
C．物质由液态变成气态叫汽化，给放食材的盒子上盖上湿毛巾，利用水的汽化吸热给食材降温．故C错误；
D．汽化吸热，液化放热．把食物放入冰箱内，利用的是冷凝剂汽化吸热，使冰箱内部温度降低．故D错误；
故应选B．
2、A
【解析】
A．输电铁塔输送的是高压电甚至是超高压电，盲目攀爬可能引起触电，故A正确；
B．家庭电路中的保险丝不可以用铜丝代替，因为当电流过大时，铜丝不能及时熔断切断电路，不能起保护作用，故B错误；
C．一般情况下，人和大地良好绝缘，不会触电，但是良好的绝缘体在电压大到一定程度时就会变成导体，此时就会发生触电事故，故C错误；
D．雷容易击中地面上尖端的突起物体，所以雷雨天不可在大树下避雨，故D错误．
3、D
【解析】
由阿基米德原理可知, 小球A在甲杯中受到的浮力等于0.6N，乙杯中球受到的浮力为0.4N，故A正确；小球A在甲杯中漂浮，浮力等于重力，即小球A的重力等于0.6N，故B正确；小球A在甲杯中漂浮，密度小于液体密度，在乙杯中沉底，密度大于液体密度，故甲杯中液体密度大于乙杯中液体密度，小球A放入前，甲杯对桌面的压力大于乙杯对桌面的压力，故C正确;根据液体压强公式可知，小球A放入前，液体对甲杯底的压强小于液体对乙杯底的压强，故D错误．故选D.
点睛：（1）浸在液体中物体都要受到浮力作用；根据阿基米德原理：物体所受浮力的大小与排开液体的重力相等，求出甲杯中小球受到的浮力；根据漂浮时浮力等于重力可求得甲杯中小球的重力，然后根据阿基米德原理分析乙杯中球受到的浮力．（2）杯对桌面的压力等于杯、水、小球的总重力，再利用p＝分析其对桌面的压强；（3）根据p＝ρgh分析液体对杯底的压强．
4、A
【解析】
A、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故A正确；
B、电路连接时可以从正极开始，也可以从负极开始，故B错误；
C、使用实验室用的温度计测量液体温度，读数时温度计的玻璃泡要继续留在液体中，不能取出来读数，故C错误；
D、弹簧秤使用时可以是竖直放置，也可以倾斜使用，只要拉力和弹簧测力计的外壳保持平行即可，故D错误。
故选A。
5、B
【解析】
A．罩内抽出空气，闹铃铃声明显减小，说明声音传播需要介质．故A不符合题意．
B．用力敲打鼓面，纸屑跳动，说明物体发声时振动．故B符合题意．
C．手摸喉咙，发出声音时喉咙在振动，不发声音时，喉咙不振动，所以实验是为了探究声音产生原因；
D．固体能传声而且传声效果好，故D不符题意．
声音的产生原因是振动，所以能够体现出发声的物体在振动的选项是正确的．
6、D
【解析】
根据教材知识可知，手托2只鸡蛋的力大约为1N，则两只鸡蛋的质量约，一只鸡蛋的质量约为50g．
A．30个鸡蛋的质量约30×50g=1500g，故A不符合实际．
B．每层楼的高度约3m，故B不符合实际．
C．手托2只鸡蛋的力大约为1N，则提30个鸡蛋的力大约为F＝15N，故C不符合实际．
D．住宅楼的楼层高大约3米，家住5楼，小明实际爬楼高度h＝3m×4＝12m，故小明提鸡蛋的力做功约为：W＝Fs＝15N×12m＝180J，接近200J．故D符合实际．
7、A
【解析】
根据导体和绝缘体的定义进行判断，在a、b间接入导体，小灯泡发光，接入绝缘体小灯泡不发光．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．题中四个选项中，只有铜丝是导体，其余是绝缘体，所以要使电路中a和b两点连接起来，小灯泡能够发光，在a、b间应接入铜丝．故A正确．
8、B
【解析】
A、从图中可以看出，相同时间内，甲和乙振动的频率相同，所以音调相同．故A错误；
B、乙和丙声音振动时偏离中间位置的幅度相同，说明振幅相同，则二者的响度相同，故B正确；
C、丙和丁声音的波形形状相差较大，故它们的音色不同，故C错误；
D、声音不能在真空中传播，故D错误．
故选B．
9、A
【解析】
炎热的夏天常常在教室的地面上洒水，是利用水蒸发吸热以达到降温的目的，不能反映水的比热容大的特性，故A符合题意为答案．选项B、C、D均利用了水的比热容大的特性，不符合题意．
10、C
【解析】
由实物图可知,电流从正极出发经开关、电流表、灯泡L2、L1回负极,电压表并联在L1两端，则灯L1与灯L2串联，电压表与灯L1并联，所以电压表测灯L1两端的电压，故C正确，ABD错误．故选C.
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A．由电路图可知，L、R1、R2串联，电流表A测总电流，电压表V1测L、R1的电压，电压表V2测R2的电压，滑动变阻器的滑片P向右移动的过程中，电压表V1与V2示数都变化，根据串联电路特点，△U1=△U2，所以，不变，故A错误；
B．滑动变阻器的滑片P向右移动的过程中，滑动变阻器的电阻变小，根据欧姆定律，电压表V2示数与电流表示数比值变小，故B正确
C．由电路图可知，电压表V1与V2示数之和等于电源电压，不变，故C错误；
D．滑动变阻器的滑片P向右移动的过程中，总电阻减小，所以总电流变大，由欧姆定律可得，灯泡的功率变大，灯泡变亮，电路的总功率变大，故D正确。
12、BC
【解析】
由电路图可知，R1、R2、R3串联，V1测R1两端的电压，V2测R2两端的电压，电流表串联在电路中；当滑片向右滑动时，分析滑动变阻器接入电路中的阻值的变化，结合欧姆定律和串联电路的特点对选项逐一分析得出答案。
【详解】
，R1与P的滑动无关，R1为定值，故V1和A的示数之比不变，故选项A正确；
，P向右滑动，R2变大，因此V2和A的示数之比变大，故选项B不正确；
，所以V1和A示数变化量的比值绝对值不变，故选项C不正确；
又UV1+UV2+UR3＝U，故|△U2|＝|△UV1|+|△UR3|，即
，所以电压表V2示数的变化量和电流表A示数变化量比值的绝对值不变，故选项D正确。
13、CD
【解析】
实心正方体对水平地面的压强，
由图可知：甲的边长比乙的边长大，
因它们对地面的压强相同，
所以ρ甲＜ρ乙
（1）沿竖直方向上切去相同的体积或相同的厚度时，两正方体的密度和高度不变，所以它们的压强还是相等，故AB不正确．
（2）沿水平方向切去相同的质量时，减小的压力相同，
因S甲＞S乙，
所以△p甲＜△p乙，
又因p甲=△p乙，
所以剩余部分甲对地面的压强大于乙对地面的压强，故C正确；
（3）沿水平方向切去相同的体积时，
因S甲＞S乙，
所以△h甲＜△h乙，
又因ρ甲＜ρ乙，
所以，即△p甲＜△p乙，
因p甲=p乙，
所以剩余部分甲对地面的压强大于乙对地面的压强，故D正确．
故选CD．
三、填空题（本大题共5小题，共10分）
14、零刻度线 右 79.4
【解析】
测量石块的质量时，将天平放在水平桌面上，移动游码至标尺左端的零刻度线处；
若此时指针偏向分度盘中央刻度线的左侧，她应将平衡螺母向右调节，直到天平平衡；
测量时，小红将石块放在天平左盘，右盘加减砝码，并移动砝码的位置，天平平衡时砝码的使用情况和游码的位置如图，石块的质量等于砝码的质量加上游码指示的质量，所以质量为：
．
重点是天平的使用、读数，要注意熟练掌握调节天平的平衡、质量的读数方法，特别注意游码读数应以左侧为准．
15、0.4 0.6
【解析】
由电路图可知，灯泡与定值电阻并联，电流表测电路中的电流，电压表测电源的电压．
由图象可知，当灯泡两端的电压UL=2V，通过的电流IL=0.4A时，灯泡消耗的电功率:
因并联电路中各支路两端的电压相等，所以，通过定值电阻R的电流：
定值电阻R消耗的电功率：
因并联电路中干路电流等于各支路电流之和，所以，干路电流表的示数：
故答案为0.4 0.6
16、A、B 会 22
【解析】
判断漏电保护器会不会切断电路，就是分析A. B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路；家庭电路的电压U=220V,人体电阻R=10kΩ=104Ω，因此通过人体的电流I===0.022A=22mA.
17、0.7m/s >
【解析】
这段时间内潜水器下潜的平均速度：
v===0.7m/s；
因潜水器匀速下潜时处于平衡状态，受到的浮力和重力是一对平衡力，
所以，受到的浮力和重力相等；
当它到达最大下潜深度时，潜水器浸没时排开海水的体积不变，
由F浮=ρgV排可知，潜水器的浮力不变，
潜水器抛弃压载铁时，自身的重力减小，小于受到的浮力，合力向上，潜水器开始上浮．
18、水平 26 2.6×101
【解析】
根据天平的使用规则，使用前应放在水平桌面上，再调节天平平衡；天平再次平衡时，物体质量等于砝码质量与游码指示的质量数之和；根据来求密度．
【详解】
天平使用时，应将托盘天平放在水平桌面上，再调节天平平衡；
由图知，标尺的分度值是0.2g，其示数为1g，
则石块的质量为：20g+5g+1g=26g；
根据得，石块的密度：
．
四、计算题（本大题共3小题，共29分）
19、（1）（2）（3）.
【解析】
（1）由R1的U-I图像可知，通过R1的电流与电压成正比，R1为定值电阻，当U1=6V时，I1=0.6A，由欧姆定律可知：；
（2）当滑动变阻器连入电阻为0时，电路中的电流最大，此时电阻R1两端的电压等于电源电压，电源电压U=U1=6V，最大电流为I1=0.6A，电路最大功率；
（3）当R2消耗的电功率为0.5W时，，----①而，代入①得：，解得R2的阻值：R2=2Ω或R2=50Ω，由图乙可知，当R2最大时，I最小=0.15A，电路总电阻，R2的最大值R最大=R-R1=40Ω-10Ω=30Ω，所以R2=50Ω舍去，R2=2Ω．
20、（1）40Ω；40Ω-100Ω；（2）12V-15V
【解析】
（1）开关都闭合时，灯泡L与滑动变阻器R并联，电压表测电源两端的电压，电流表测干路电流，因并联电路中各支路两端的电压相等，且灯L正常发光，所以，电源的电压U=UL=12V，由图乙可知，通过灯L的电流IL=0.3A，灯正常发光的电阻：RL==40Ω，因并联电路中干路电流等于各支路电流之和，所以，当电流表的示数I=0.6A时，通过变阻器R的最大电流：IR=I-IL=0.6A-0.3A=0.3A，此时滑动变阻器接入电路中的电阻最小，则R小= =40Ω，又因滑动变阻器接入电路中的电阻越大时，通过R的电流越小，电路的总电流越小，所以，滑动变阻器接入电路中的最大阻值为100Ω，则滑动变阻器连入电路的阻值范围为40Ω～100Ω；
（2）闭合S，断开S1、S2时，R与R0串联，电压表测R两端的电压，电流表测电路中的电流，调节R使电流表、电压表先后达到满偏，且电路正常工作：当变阻器接入电路中电阻为0，且电流表满偏时，电源电压最小，由欧姆定律得到U小=I满R0=0.6A×20Ω=12V；电压表最大示数为3V，当变阻器最大电阻连入电路时，电路的电流为：I小=，当电压表达到满偏时，根据串联电路电压的规律和欧姆定律有：U电=U满+U0=3V+×20Ω=3.6V，此时电流表不能达到满偏，3.6V舍去；当电压表达到满偏且电流表也能达到满偏时，电源电压最大，根据串联电路电压的规律和欧姆定律有，U大=U满+U0=U满+I满R0=3V+0.6A×20Ω=15V，因题中要求两个电表先后均能达到满偏，故最大电压应小于15V，故可调电源电压的取值范围为：12V≤U＜15V．
答：（1）灯正常发光的电阻及滑动变阻器连入电路的阻值范围为40Ω～100Ω；
（2）调节R使电流表和电压表先后均能达到满偏，且电路正常工作．可调电源电压的取值范围为12V≤U＜15V．
21、（1）2.73×105J；（2）248s；（3）182V。
【解析】
（1）由ρ＝得，水的质量m＝ρV＝1×103kg/m3×1×10﹣3m3＝1kg，
水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×1kg×（85℃﹣20℃）＝2.73×105J；
（2）由η＝可得，养生壶消耗的电能：
W＝＝＝3×105J，
由P＝可得，养生壶工作时间：
t＝＝≈248s；
（3）由P＝可得，养生壶正常工作时的电阻：
R＝＝＝40Ω；
在用电高峰时，养生壶仍然将1L水从20℃加热到85℃，且加热效率不变，所以养生壶消耗的电能不变，仍然为3×105J，
根据W＝t可知，养生壶的实际电压：
U实＝=≈182V。
五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：两个病房的指示灯并联连接，开关控制对应病床的指示灯，电铃连接在干路中．
解：由题意可知两灯互不影响，独立工作，故是并联，电铃接到干路上，三只开关分别在干路和两个支路当，电路图如图所示：
23、
【解析】
经凸透镜的折射光线过焦点，入射光线平行于主光轴画；过平面镜的入射点垂直镜面作出法线,求出入射角为60∘,则反射角为60∘，在法线右侧作出反射光线，标出反射角如图：
六、实验探究题（本大题共3小题，共15分）
24、不同同一当速度相同时，水平面粗糙程度越小，小球滑行距离越远做匀速直线运动=没有控制两个小球的质量相等=
【解析】
（1）为了探究小球在水平面上的滑行距离与速度的关系，小球的速度不同，接触面粗糙程度相同，所以应让小球从相同高度处释放，比较小球在相同粗糙面上滑行的路程；
（2）在探究过程中，采用控制变量法，保证小车到达水平面时的速度相同，通过实验结果可以看出，接触面越粗糙，摩擦力越大，小球速度减小的越快；若水平面光滑无摩擦，则小球不受摩擦力，小球的速度和方向不变，即做匀速直线运动；
（3）在本实验中，小球的动能都用来克服摩擦力做功了，由于小球质量和速度相同，所以三次的动能相同，做的功也相同；
（4）要模拟研究汽车超速带来的安全隐患，应使速度不同但质量相同的小球撞击木块，由图乙知，小球的质量不同，这种设计不合理；在图乙所示的甲、乙两次实验中，木块移动过程中对接触面的压力和接触面的粗糙程度没变，受到的摩擦力不变，则f甲 =f乙
25、匀速木块B放在木块A上A材料、粗糙程度及压力滑动摩擦力与接触面积大小无关
【解析】
（1）②将细线的另一端与调好的弹簧测力计相连，沿着竖直向上的方向缓慢匀速拉弹簧测力计，
物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，在向上拉动的过程中读出测力计示数F，并记入表格；
③根据控制变量法，要控压力大小相同和接触面粗糙程度相同，故再将木块B放在木块A上，调整定滑轮支架的倾斜角度，将正方体木块A相连的细线绷直后与长木板表面平行，仿照步骤②读出弹簧测力计的示数F，并记录．
（2）根据控制变量法，小明研究该问题应该控制的变量是材料、粗糙程度及压力；
（3）从实验数据中可以得到的结论是：滑动摩擦力与接触面积大小无关．
26、11.0 投影仪 左 下
【解析】
（1）由甲图知道，使平行光线通过凸透镜，并移动光屏，直到白纸上的光斑最小，这个光斑是凸透镜的焦点，所以，凸透镜到焦点的距离是：f=41.0cm-30.0cm=11.0cm，即凸透镜的焦距为11.0cm；当烛焰距凸透镜15cm时，即2f＞u＞f，成倒立、放大的实像，此可以应用于幻灯机和投影仪；
（2）当烛焰向左（远离透镜）移动后，物距在不断增大，由凸透镜成实像的规律知道，物距增大，像距减小，像变小；所以，应将光屏向左移动，才能在光屏上再次成清晰的像
（3）蜡烛在燃放中不断缩短，向下移动，所以，光屏上的像向上移动，若要使像能够成在光屏中央，可向上移动光屏，或向上移动蜡烛或向下移动凸透镜。
型号
CH﹣M16
额定电压
220V
频 率
50Hz
额定功率
1210W
容 量
1.5L
S/cm2
16
36
F/N
0.4
0.4
f/N
0.4
0.4
