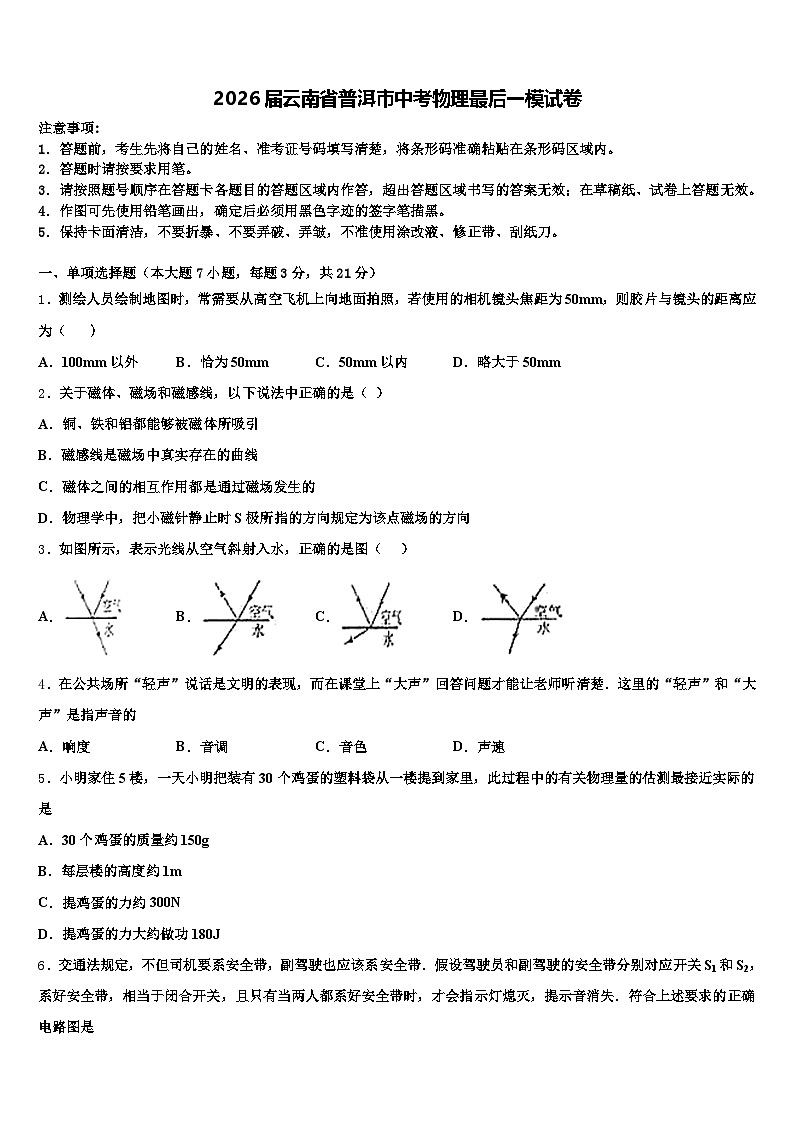

2026届云南省普洱市中考物理最后一模试卷（含答案解析）

这是一份2026届云南省普洱市中考物理最后一模试卷（含答案解析），共23页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（ ）
A．100mm以外B．恰为50mmC．50mm以内D．略大于50mm
2．关于磁体、磁场和磁感线，以下说法中正确的是（ ）
A．铜、铁和铝都能够被磁体所吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的相互作用都是通过磁场发生的
D．物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向
3．如图所示，表示光线从空气斜射入水，正确的是图（ ）
A．B．C．D．
4．在公共场所“轻声”说话是文明的表现，而在课堂上“大声”回答问题才能让老师听清楚．这里的“轻声”和“大声”是指声音的
A．响度B．音调C．音色D．声速
5．小明家住5楼，一天小明把装有30个鸡蛋的塑料袋从一楼提到家里，此过程中的有关物理量的估测最接近实际的是
A．30个鸡蛋的质量约150g
B．每层楼的高度约1m
C．提鸡蛋的力约300N
D．提鸡蛋的力大约做功180J

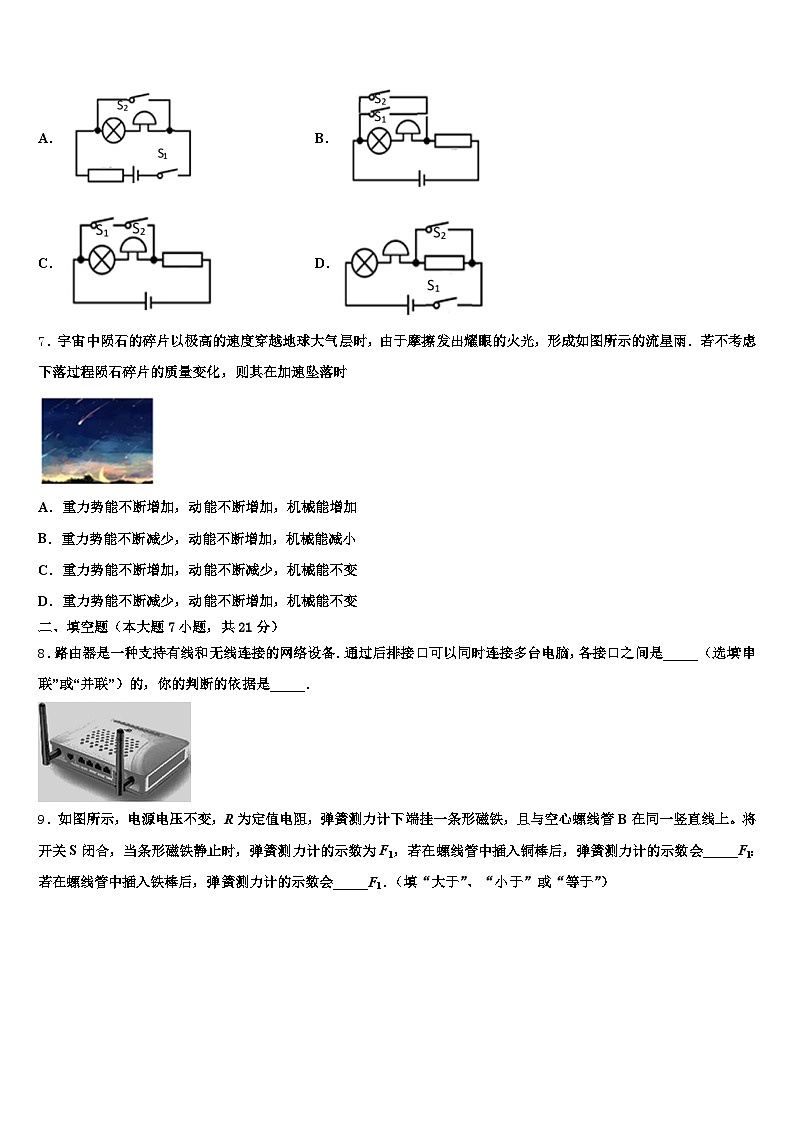

6．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是
A．B．
C．D．
7．宇宙中陨石的碎片以极高的速度穿越地球大气层时，由于摩擦发出耀眼的火光，形成如图所示的流星雨．若不考虑下落过程陨石碎片的质量变化，则其在加速坠落时
A．重力势能不断增加，动能不断增加，机械能增加
B．重力势能不断减少，动能不断增加，机械能减小
C．重力势能不断增加，动能不断减少，机械能不变
D．重力势能不断减少，动能不断增加，机械能不变
二、填空题（本大题7小题，共21分）
8．路由器是一种支持有线和无线连接的网络设备．通过后排接口可以同时连接多台电脑，各接口之间是_____（选填“串联”或“并联”）的，你的判断的依据是_____．

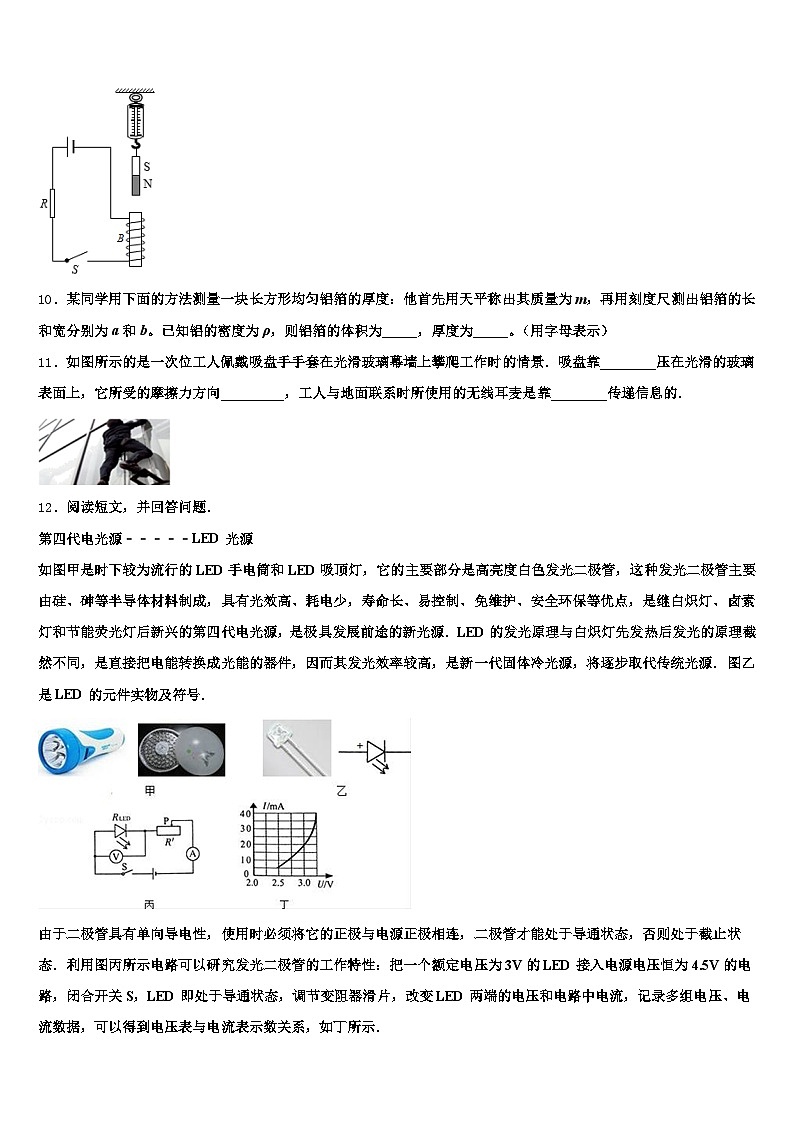

9．如图所示，电源电压不变，R为定值电阻，弹簧测力计下端挂一条形磁铁，且与空心螺线管B在同一竖直线上。将开关S闭合，当条形磁铁静止时，弹簧测力计的示数为F1，若在螺线管中插入铜棒后，弹簧测力计的示数会_____F1：若在螺线管中插入铁棒后，弹簧测力计的示数会_____F1．（填“大于”、“小于”或“等于”）
10．某同学用下面的方法测量一块长方形均匀铝箔的厚度：他首先用天平称出其质量为m，再用刻度尺测出铝箔的长和宽分别为a和b。已知铝的密度为ρ，则铝箔的体积为_____，厚度为_____。（用字母表示）
11．如图所示的是一次位工人佩戴吸盘手手套在光滑玻璃幕墙上攀爬工作时的情景．吸盘靠________压在光滑的玻璃表面上，它所受的摩擦力方向_________，工人与地面联系时所使用的无线耳麦是靠________传递信息的．
12．阅读短文，并回答问题．
第四代电光源﹣﹣﹣﹣﹣LED光源
如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．
由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示．
（1）LED灯主要由_____（导体/半导体/超导体）材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯_____（高/低）；
（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED_____（能/不能）发光；此时两电表的示数为_____
A．4.5V 20mA B．3V 20mA C．4.5V 0mA D．3V 0mA
（3）某个家庭原来全部用白炽灯来照明，平均每月照明用电50kW•h，现全部改用LED灯．相同情况下可节能约70%．已知每消耗l度电相当于排入1.1kg的二氧化碳，则改用LED灯后，这个家庭平均每月能减排二氧化碳约_____kg．
13．如图所示是电子秤的结构示意图，其中P是一个紧贴AB滑动的金属滑片．那么，电子秤的刻度表甲是____________选填（“电流表”或“电压表”)改装而成的，电阻R0的作用是__________．闭合开关，秤盘内物体质量增大时，刻度表示数将___________(选填“变大”、“变小”或“不变”)．
14．2018年5月13日，中国首艘国产航母如图所示赴相关海域执行海上试验任务，国产航母满载时排水量为67000t，舰长约315m、宽约75m，舰体比辽宁舰稍大一些，它满载时受到海水的浮力是______N，如果它从东海驶入长江，舰身会______选填“上浮一些”、“下沉一些”或“保持不变”。取
三、作图题（共7分）
15．请画出图中的折射光线；
（_____）
16．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；电压表测量小灯泡两端的电压．
（______）
17．如图所示，平行于主光轴的入射光线经透镜折射后，再经平面镜反射．请画出其光路图．
四、实验题（本大题共5小题，共20分）
18．为了探究“当接触面粗糙程度相同时，滑动摩擦力大小与压力的关系”，小明设计了如图所示的实验装置．
实验过程中，弹簧测力计应_____拉动物块A，此时，滑动摩擦力的大小______(选填“大于”、“等于”或“小于”)弹簧测力计的示数．在同一次实验中，小明发现当用不同的速度匀速拉物块A，弹簧测力计的示数不变，说明滑动摩擦力的大小与物体运动速度的大小______(选填“有关”或“无关”)．
(3)在实验中小明通过改变物块A的重力进行多次实验，记录的数据如上表．通过分析可得出结论：______．
19．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3. 8 V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1 A”，图甲所示是该实验小组没有连接完整的电路。
（1）请你用笔线代替导线，在图甲中把电路连接完整。
（_____）
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为________A，小灯泡的额定功率为_________W。
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向____（选填“左”或“右”）端滑动。
（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是_____。
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率偏_________（选填 “大”或“小”）。
20．在探究“杠杆平衡条件”的实验中，采用了如图甲所示的实验装置：
实验前，小明同学发现实验装置处于如图甲所示的状态，使用时，首先应将杠杆两端的平衡螺母向_____（选填“左”或“右”）调节，使杠杆在水平位置平衡，这样做的好处是_____；
（2）一实验小组在正确操作过程中，得出的实验数据如上表．小明同学分析实验数据后认为杠杆平衡的条件是：动力+动力臂＝阻力+阻力臂；小华同学分析实验数据后认为杠杆平衡的条件是：动力×动力臂＝阻力×阻力臂．两个同学都认为自己是对的，对方是错误的．那么你认为他们中正确的应该是_____同学．原因是_____；把图乙中A点的钩码取下，在A点用弹簧测力计施加一个竖直向下的拉力F时，杠杆仍能在水平位置平衡，如图丙所示．当拉力F向左倾斜时，要保持杠杆仍在水平位置平衡，则拉力F将_____（选填“变大”、“变小”或“不变”）；小红同学采用了图丁所示的装置进行探究，发现当杠杆水平平衡时，与其他同学得出的正确的杠杆平衡条件不相符，其可能的原因是_____．
21．在“探究电流、电压与电阻之间的关系”的实验中，远宏组和思诗组分别对其部分内容进行了探究：
远宏组领到干电池2节、开关1个、电流表和电压表1个，滑动变阻器（20Ω 1A）、定值定值（5Ω、10Ω、15Ω、20Ω、25Ω），导线若干，进行探究“电流与电压的关系”实验。
①根据电路设计如图甲，用笔划线代替导线完成图乙的电路。
②闭合开关后，发现电流表、电压表示数偏转较大，可能的原因是____________
③调节过程中，根据图丙所示，将下表中的数据补充完整。
根据表中数据可知，该组是用_______Ω电阻进行实验的。分析数据可以得到结论：当电阻一定时，导体中的电流与电压成正比。思诗组同学根据相同的电路图，增加了两节干电池，探究“电流与电阻关系”的实验：
①定值电阻由10Ω更换为5Ω，闭合开关后，电压表示数如图甲所示，接下来应该调节滑动变阻器的滑片P向_________移动（选填“左”或“右”），直到_________为止，并记录另一电表的数值。所有的数据都标记在图乙所示的坐标上。
②结合图乙所描的图像，分析可知，他所选择的滑动变阻器的规格是_________
A．20Ω 1A B．50Ω 0.5A C．70Ω 0.3A
22．立志考一中的刘昱挥同学在做“测量小灯泡电功率”的实验时，连接了如图甲所示的电路，实验前观察小灯泡上标有“2.5V”字样，电源电压恒为3V．
（1）他检查电路连接，发现有一根导线连接错了，请你在甲图中应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（_______）
（2）改正连接后，闭合开关，电流表的示数为0.11A，电压表的示数如图乙所示，则电压表的示数为________V，此时滑动变阻器的连入电路中电阻为_________Ω.（保留1位小数）
（3）改变变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，小灯泡的正常发光时的功率为__________W．请根据此设计的表格和实验记录，说出方案设计中存在的一个问题：_________________________．
（4）分析表中数据，发现第_________次实验数据有误．请在图丙中画出小灯泡的I-U关系图像．
（_______）
（5）昱挥同学思考后觉得：用定值电阻来替代某一电表也能测出小灯泡正常发光时的功率，并设计了四个电路图，其中正确的是________．
A． B． C． D．
五、计算题（本大题共2小题，共13分）
23．沈精致同学利用塑料矿泉水瓶和薄壁小圆柱形玻璃瓶制作了“浮沉子”。他将装有适量水的小玻璃瓶瓶口朝下，使其漂浮在瓶内的水面上（水的密度为），矿泉水瓶内留有少量空气，拧紧瓶盖使其密封，此时小玻璃瓶露出水面的高度为，如图所示。小空玻璃瓶的质量为，横截面积为，当用力挤压矿泉水瓶侧面，少量水进入小玻璃瓶内，使“浮沉子”向下运动，恰好能在水中悬浮。（不计小玻璃瓶中气体的质量及小玻璃瓶瓶口处体积）求：
（1）当“浮沉子”在如图位置漂浮时，小玻璃瓶内外水面高度差；
（2）当“浮沉子”恰好在水中悬浮，与漂浮时相比较，小玻璃瓶内水对瓶口处压强的变化量。
24．图1是一艘完全依靠太阳能驱动的船，该船长30米，宽15米，排水量60吨，船的表面安装有太阳能电池板，接收太阳能的功率为1.6×105W，若接收的太阳能只用来驱动船前进．在一次航行中，从某一时刻开始，太阳能船收到水平方向的牵引力F随时间t的变化关系如图2甲所示，船的运动速度v随时间t的变化关系如图2乙所示．（g取10N/kg）
求：满载时太阳能船受到的浮力；第50s到第100s内牵引力做的功；第50s到第100s的运动过程中，太阳能船的效率．
六、综合能力题（本大题共3小题，共18分）
25．肥胖可能会引发许多慢行疾病，某人用如图所示的健身拉力器进行减肥锻炼，配重由若干金属块（每块质量为10kg）组成，锻炼时可以根据自己的实际选择配重的金属块数量．（杆重、绳重、摩擦均不计，g取10N/Kg）
拉力器上的滑轮均属于________（选填“定”或“动”）滑轮． 若该人的质量为85kg，他一次最多能拉起________块金属块． 当他选择6块金属块时，把拉杆向下拉动0.5米，若累积拉动100次，拉力共做了多少功______？假设脂肪氧化释放的能量10%用于拉力做功，则相当于消耗多少克脂肪______？（已知1克脂肪在体内完全氧化约释放37.5千焦的能量）．
26．某加热器有高、中、低三温档，其额定电压为220V，低温档、中温档的额定功率分别为22W和44W．简化电路如图所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S1可接a或b．
（1）电路只闭合开关S2时，为中温档．
①电流多大?
②R2的阻值是多大?
（2）只让开关S1接b时，为低温档．
①低温档加热5h，消耗多少kW·h的电能?
②定值电阻R1两端的电压是多大?
（3）用高温档加热时，应如何操作开关?
27．请阅读下列材料，回答问题。
地球是我们的家园，它有大气层和磁场，表面的71%被水覆盖，其余部分是陆地，平均密度约为5.52×103千克/米3，全球地表平均温度约为15℃。
地球内部有大量炽热的岩浆。在极大的压力下，岩浆便会从薄弱的地方冲破地壳，喷涌而出，造成火山爆发。剧烈的火山爆发会将大量的温室气体带入大气层，从而对全球气候产生影响。同时作为人类生存和发展的重要物质基础，煤炭、石油、天然气等化石能源的利用也会引起温室气体排放。
根据联合国气候变化专门委员会的评估报告显示能源消费结构与全球温室气体排放量具有相关性（具体见如图）。报告资料还指出1906-2005年全球地表平均温度上升了0.74℃，20世纪后半叶北半球平均温度可能是近1300年中最高的，本世纪气候变化的幅度可能还会增大。
①地球是太阳系中的一颗_______，（选填“恒星”、“行星”或“卫星”）。它的地表平均温度要比火山喷发时岩浆的温度________（选填“高”或“低”）。
②利用上述短文中的数据，能否估算出地球的质量m地球？请说明理由。_______
③根据材料，为了应对全球气候变化，我们可以采取哪些措施？_________________。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
根据题意知道，是使用照相机向地面拍照，而照相机是利用凸透镜成倒立、缩小的实像工作的，照相时，物距要大于二倍焦距，像距会大于一倍焦距，小于二倍焦距；胶片和镜头之间的距离是像距，所以，应该大于一倍焦距，小于二倍焦距，故只有D符合题意，故选D．
本题考查的是凸透镜的成像规律及应用，需要熟记凸透镜成像的三种情况：u＞2f时，成倒立、缩小的实像，应用于照相机，2f＞v＞f；2f＞u＞f时，成倒立、放大的实像，应用于投影仪，v＞2f；u＜f时，成正立、放大的虚像，应用于放大镜．
2、C
【解析】
A．铜和铝都不是磁性材料，磁体都不能吸引，A不符合题意；
B．磁感线在磁场中不是真实存在的，只是为了便于研究磁场，人为画的一些曲线，B不符合题意；
C．磁体间的相互作用是通过磁场发生的，C符合题意；
D．物理学中，把小磁针静止时N极所指的方向规定为该点磁场的方向，小磁针静止时S极所指的方向与该点磁场的方向相反，D不符合题意．
3、D
【解析】
A. 因为光从空气斜射入水中时，入射光线和折射光线分居法线的两侧，而图中入射光线和折射光线分居法线的同侧，故本选项错误；B. 光从空气斜射入水中，入射角应大于折射角，而图中入射角小于折射角，故本选项错误；C. 光从空气斜射入水中，入射角应大于折射角，而图中入射角小于折射角，故本选项错误；D. 光从空气斜射入水中，入射角大于折射角，入射光线和折射光线分居法线的两侧，符合光的折射定律，故本选项正确．故选D.
当光线射向两种介质的界面上时，会同时发生反射和折射．反射角等于入射角，当光从空气中斜射入水中时，折射光线将向靠近法线的方向偏折，即折射角小于入射角．
4、A
【解析】
这里的“轻声”和“大声”都是指声音的大小、强弱，也就是声音的响度，故A正确，BCD错误．
5、D
【解析】
根据教材知识可知，手托2只鸡蛋的力大约为1N，则两只鸡蛋的质量约，一只鸡蛋的质量约为50g．
A．30个鸡蛋的质量约30×50g=1500g，故A不符合实际．
B．每层楼的高度约3m，故B不符合实际．
C．手托2只鸡蛋的力大约为1N，则提30个鸡蛋的力大约为F＝15N，故C不符合实际．
D．住宅楼的楼层高大约3米，家住5楼，小明实际爬楼高度h＝3m×4＝12m，故小明提鸡蛋的力做功约为：W＝Fs＝15N×12m＝180J，接近200J．故D符合实际．
6、C
【解析】
系好安全带相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．说明两开关必须串联，且两开关闭合后要将电铃和指示灯短路．故C正确．
7、B
【解析】
物体的动能大小与质量和速度有关，在质量不变时，速度越大其动能越大，物体势能的大小与质量和高度有关，在质量不变时，高度越小，重力势能越小，流星加速下落时，质量不变，速度增大，高度减小，故动能不断增加，重力势能不断减小，因下落过程与空气摩擦，机械能转化为内能，故机械能减小，答案选B．
二、填空题（本大题7小题，共21分）
8、并联 各个电脑能独立工作
【解析】
路由器由于各接口接上不同的网络设备时，都能各自独立的工作，所以说它们之间是并联的关系．
【考点定位】
电路的连接方式
9、等于 小于
【解析】
当S闭合后，由电流的磁效应可知，通电螺线管将有磁性；根据安培定则可知，电磁铁的上端是N极；因为同名磁极相互排斥，所以当通电螺线管产生磁性时，会与条形磁铁相互排斥。在螺线管中插入铜棒后，铜不是磁性材料，不能被磁化，所以不能使电磁铁的磁性增强，则不能使斥力增大，故测力计的示数不变，弹簧测力计的示数等于F1：
当在螺线管中插入铁棒后，能使电磁铁的磁性增强，能使斥力增大，所以测力计的示数减小，弹簧测力计的示数小于F1。
10、
【解析】
铝箔的密度为ρ，由ρ＝得铝箔的体积：V＝，又因为铝箔的体积V＝abh，所以V＝＝abh，解得铝箔的厚度：h＝。
11、大气压；竖直向上；电磁波
【解析】
试题分析：（1）大气压的利用一般都是在某处使气压降低，然后在外界大气压的作用下，产生了某种效果；
（2）滑动摩擦力的方向与物体相对运动的方向相反，但并非一定与物体运动的方向相反．
（3）无线耳麦是靠电磁波传播信息的．
解：
（1）吸盘贴在光滑玻璃上不脱落，是因为将吸盘内的空气排出，大气压能把吸盘紧紧地压在玻璃上．
（2）工人佩戴吸盘手套在光滑玻璃幕墙上攀爬工作时，吸盘手套有向下运动的趋势，故它所受的摩擦力方向竖直向上；
（3）工人与地面联系时所使用的无线耳麦是靠电磁波传递信息的．
故答案为大气压；竖直向上；电磁波．
12、半导体 低 不能 C 38.5
【解析】
（1）发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点．（2）由电路图可知LED灯与滑动变阻器串联，根据LED的单向导电性，判断电路所处的状态，然后根据电表所测的量判断示数，（3）先求出全部改用LED灯后的节约的电能，再计算减少排放的二氧化碳的质量．
【详解】
(1)由材料可知：二极管是由半导体做成的器件；发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，所以，LED灯主要由半导体材料制成；节能被称为冷光源，是因为电热转换损耗的能量较白炽灯低；
(2)闭合开关S，LED发光；断开S，改变电源的正负极后闭合S，LED由于具有单向导电性，所以电路处于开路状态，LED不能发光；此时电压表示数为电源电压4.5V，电流表的示数为0，故选C.(3)全部改用LED灯后节约电能△E＝50kW⋅h×70%＝35kW⋅h，可减排二氧化碳△m＝△E×1kg/kW⋅h＝35kW⋅h×1.1kg/kW⋅h＝38.5kg，
13、电流表 保护电路 变大
【解析】
由图可知刻度表甲串联在电路中，因此是电流表改装而成的．R0串联在电路中，串联分压起到保护电路的作用．闭合开关，秤盘内物体质量增大时弹簧被压缩，接入电路电阻变小，电压不变，根据公式可知刻度表示数将变大．
14、下沉一些
【解析】
轮船的排水量即轮船排开水的质量，所以它满载时受到海水的浮力是
；
根据漂浮条件，航母所受浮力等于其重力，航母的重力不变，航母从东海驶入长江，所受浮力大小不变，根据阿基米德原理可得，浮力大小不变，液体的密度变小，航母排开液体的体积变大，所以舰身会下沉一些。
本题考查了阿基米德原理、物体浮沉条件的应用，注意：如果它从东海驶入长江，仍然处于漂浮状态，浮力等于重力，重力不变，浮力不变，液体的密度减小，排开水的体积增大；反之，如果它从长江驶入东海，液体的密度增大，则排开水的体积减小；这是易错点，要注意辨析。
三、作图题（共7分）
15、
【解析】
入射光线过焦点，经过凸透镜折射后，折射光线将平行主光轴射出，由此可以确定该条入射光线对应的折射光线，如图所示：
16、
【解析】
电压表要测小灯两端电压应与灯泡并联；滑动变阻器要改变灯泡亮度，应一上一下串联入电路中．滑片左移灯变暗，说明电路中电流变小，电阻变大，所以应将变阻器的右下接线柱接入电路中．如图所示：
17、
【解析】
分析：先根据入射光线的特点（平行于主光轴）画出折射光线，该光线入射到平面镜，再根据光的反射定律画出反射光线．
解答：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，该光线入射到平面镜，根据反射角等于入射角画出反射光线，如图所示：
【点睛】本题重点考查了凸透镜的三条特殊光线的应用和光的反射图的画法．
四、实验题（本大题共5小题，共20分）
18、 (1). 水平匀速 等于 (2).无关 (3). 接触面粗糙程度一定时，压力越大，滑动摩擦力越大
【解析】
（1）匀速直线拉动时拉力与摩擦力二力平衡，滑动摩擦力的大小等于弹簧测力计的示数．
（2）不同的速度匀速拉物块A，弹簧测力计的示数不变，说明速度对滑动摩擦力无影响，滑动摩擦力的大小与物体运动速度的大小无关．
（3）在水平面上物体对桌面压力的大小等于物体的重力的大小，由图表可知接触面粗糙程度一定时，压力越大，滑动摩擦力越大．
19、 B 0.2 0.76 右 不需要 灯在不同电压下的功率不同 大
【解析】
(1)灯的额定电压为3.8V，故电压表选用大量程与灯并联，将变阻器的最大电阻连入电路中与灯串联，如下所示：
(2)A.若电流表内部断路了，则整个电路断路，两表都没有示数，不符合题意；
B. 若灯泡的灯丝断了，灯不亮，电流表没有示数，电压表串联在电路中，电压表测电源电压有示数，符合题意；
C. 若灯座内部出现了短路，则电压表没有示数，电流表有示数，不符合题意；
D. 若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，不符合题意；
故选B；
(3)当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：P=UI=3.8V×0.2A=0.76W。
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，要增大灯电压，减小变阻器的电压，由分压原理，应将滑动变阻器的滑片向右端滑动。
(5)灯在不同电压下的功率不同，故不需要多次测量求平均值；
(6)根据并联电路电流的规律，电流表示数等于灯的电流与通过电压表电流大小和，故该电路主要是由于所测电流值偏大引起小灯泡电功率偏大的。
20、右 便于测量力臂，并能消除杠杆自身重力的影响 小华 小华充分利用实验数据，结论具有普遍性，小明直接将力和力臂两个不同的物理量相加的处理数据方法不正确； 变大 杠杆自身的重力对实验有影响
【解析】
（1）实验中为了便于测量力臂，消除杠杆自身重力对实验的影响，应调节杠杆在水平位置平衡，调节时，需将平衡螺母向上翘的一端调节；
（2）实验结论必须要具有合理性、科学性，要符合物理规律；同时要多做几次实验，合理分析才能得出正确的结论；
（3）当拉力F向左倾斜时，分析出力臂的变化结合杠杆的平衡条件判断力的变化；
（4）图丁中，支点位于动力和阻力的右侧，弹簧测力计不但提了钩码，而且还提了杠杆，杠杆的重力对杠杆转动产生了影响．
【详解】
（1）图甲可知，杠杆的右端上翘，应将杠杆的平衡螺母向右调节，使杠杆处于水平位置平衡，这样做便于测量力臂，并能消除杠杆自身重力的影响；
（2）小明组是：动力+动力臂＝阻力+阻力臂，不同单位的物理量之间相加，是没有意义的，故错误；
分析所有实验数据后认为杠杆平衡的条件是：动力×动力臀＝阻力×阻力臂，故正确的是小华同学，科学的；
（3）若拉力F向左倾斜时，此时F的力臂变短，根据杠杆的平衡条件，阻力和阻力臂一定，动力F的力臂变短，则动力F变大；
（4）利用如图丁所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响．
此题是探究杠杆平衡实验，考查了杠杆的调平及杠杆平衡条件的应用，在利用平衡条件公式时，要注意分析力和对应的力臂．
21、 开关闭合前滑动变阻器滑片没有移到阻值最大处 0.2A 5 左 电压表的示数为2V B
【解析】
（1）①干电池2节，电源电压为3V，电压表选用小量程与电阻并联，如下所示：
②闭合开关后，发现电流表、电压表示数偏转较大，可能的原因是：没有将变阻器的最大电阻连入电路中；
③如图丙电流表选用小量程，分度值为0.02A，电流为0.20A，根据表中数据可知，由欧姆定律，该组的电阻：；
（2）由图乙知，电阻两端的电压始终保持：，定值电阻由10Ω更换为5Ω，根据串联分压原理可知，电阻其分得的电压变小；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所以滑片应向左端移动，直到电压表示数为2V；现在电源电压为6V；根据串联电路电压的规律，变阻器分得的电压：U滑=6V-2V=4V，变阻器分得的电压为电压表示数的2倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑=2×25Ω=50Ω，考虑到0.3A＜0.4A，故选用50Ω、0.5A的变阻器，即选用B。
22、 0.4 23.6 1.1 测量电功率无需取平均值且没有测量电压略大与额定电压时的功率 3 C
【解析】
（1）电压表并联在灯泡和滑动变阻器的两端，测灯泡和滑动变阻器的总电压，所以电压表的“−”接线柱和滑动变阻器左上端接线柱连接错误，应把电压表并联在灯泡两端，电压表的“−”接线柱和滑动变阻器的右下接线柱相连（或与灯泡左端接线柱相连），如下图：
（2）电压表使用的0∼3V，每一个大格代表1V，每一个小格代表0.1V，电压为0.4V，电压表测量的是灯泡的电压UL=0.4V，则滑动变阻器的电压为：U滑=U−UL=3V−0.4V=2.6V，则R滑===23.6Ω；
（3）有表知灯泡正常发光的电压为2.5V，电流为0.44A，则灯泡的额定功率为：P=UI=2.5V×0.44A=1.1W；灯泡的电功率随着电压和电流的变化而变化，不能求平均值，且没有测量电压略大于额定电压时的功率；
（4）根据表中的数据画出I−U关系图象，如图所示：
由图象知，第3次数据与其他几组差别较大，是错误的数据；
（5）A．灯泡与定值电阻并联，不能判断灯泡是否正常工作，故A错误；
B．闭合右边的开关，电压表上端为正接线柱，下端为负接线柱；只闭合左边的开关，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，故不能测出灯泡的额定功率，故B错误；
C．灯泡与定值电阻并联，通过开关的断开或闭合能测出干路电流和定值电阻的电流，当定值电阻的电流为IR=时，灯泡正常工作，则根据P=UI即可求出灯泡的额定功率，故C正确；
D．闭合左边的开关，电流表把灯泡短路，灯泡不发光；只闭合右边的开关，电流表把电阻短路；两个都闭合或断开时，电流表均无示数，测不出灯泡的额定电流，故D错误．
五、计算题（本大题共2小题，共13分）
23、（1）（2）
【解析】
根据题中“沈精致同学利用塑料矿泉水瓶和薄壁小圆柱形玻璃瓶制作了“浮沉子”。…… 使“浮沉子”向下运动，恰好能在水中悬浮。求“浮沉子”悬浮与漂浮时相比较，小玻璃瓶内水对瓶口处压强的变化量。”可知，本题综合考查浮力的知识，根据阿基米德原理和浮沉条件进行解答。
【详解】
（1）设小玻璃瓶瓶口处到矿泉水瓶水面的高度为，小玻璃瓶内水的高度为。
因小玻璃瓶漂浮，故有：
，
，
，
。
（2）当小玻璃瓶由漂浮变为悬浮时，有水进入到小瓶中，小瓶中水增加的重力等于小瓶增加的浮力，即：
。
答：（1）当“浮沉子”在如图位置漂浮时，小玻璃瓶内外水面高度差为；
（2）当“浮沉子”恰好在水中悬浮，与漂浮时相比较，小玻璃瓶内水对瓶口处压强的变化量为。
24、（1）6×105N；（2）2×106J；（3）25%
【解析】
（1）满载时太阳能船受到的浮力：
F浮=G排=m排g=60×103kg×10N/kg=6×105N；
（2）第50s到第100s内，由图甲可知牵引力：
F=8×104N，
由图乙可知船匀速行驶的速度：
v=0.5m/s，
由v=s/t可得，船行驶的距离：
s=vt=0.5m/s×50s=25m，
第50s到第100s内牵引力做的功：
W=Fs=8×104N×25m=2×106J；
（3）由题可知，太阳能电池板接收太阳能的功率为1.6×105W，则第50s到第100s的运动过程中，太阳能电池板接收到的太阳能：
E=Pt=1.6×105W×50s=8×106J，
则太阳能船的效率：
η=W/E×100%=（2×106J/8×106J）×100%=25%．
六、综合能力题（本大题共3小题，共18分）
25、定 8 3×104J 8g
【解析】
试题分析：（1）滑轮的轴不随物体移动的滑轮是定滑轮，特点是改变力的方向，不省力．
（1）定滑轮不省力能改变力的方向，他的体重是850N，因此，他只能最大提起850N的物体．由于一个金属块质量为10kg，他只能最多提起8个金属块．
（2）6块金属块重力为600N，所以拉力F=600N，拉力方向移动s=0.5m，累计拉动100次，
做功W=Fs=600N×0.5m×100=3×104J
【考点定位】滑轮 功
26、（1）0.2A（2）1100Ω（3）0.11kW·h（4）110V（5）S2闭合，S1接a
【解析】
（1）电路只闭合开关S2时，为中温档，此时电路中只有R2工作．因中温档功率为P中=44W，所以此时通过R2的电流为I===0.2A；R2===1100Ω．
（2）只让开关S1接b时，为低温档，此时R1与R2串联，功率为P低=22W=0.022kW．加热5h，消耗的电能为W=P低t=0.022kW×5h=0.11kW·h；电路中的电流为I’===0.1A，电路的总电阻为R总===2200Ω，则R1=R总- R2=2200Ω-1100Ω=1100Ω，
R1两端的电压UR1= I’ R1=0.1A×1100Ω=110V．
（3）电路中电压是不变的，根据P=可知，要高温档（发热功率最大）工作，则须电路中电阻最小，即当R1与R2并联工作时为高温档．应S2闭合，同时S1接a．
27、行星 低 不能，因为没有地球体积的数据，所以无法用m＝ρV估算地球的质量 开发无污染新能源、提高能源的效能、减少二氧化碳气体排放、植树造林等
【解析】
①太阳系由太阳和八大行星组成，地球是其中一个行星；由短文知道，地球内部的地核内由高温的岩浆组成，其喷发后的温度依然很高，所以，地球的地表平均温度要比火山喷发时岩浆的温度低；
②由短文知道，地球的平均密度约为5.52×103千克/米3，所以，如果再能得到它的体积，可由公式m=ρV估算它的质量，但短文中没有给出地球体积相关的数据，所以，不能估测出地球的质量；
③由图知道，化石能源的消耗产生大量的二氧化碳，这是造成全球气侯变暖的主要原因之一。所以为了应对全球气候变化，可采取的措施是：开发无污染新能源、提高能源的效能、减少二氧化碳气体排放、植树造林等。
次数
1
2
3
4
5
6
A的重力（N）
2.0
3.0
4.0
5.0
6.0
7.0
测力计读数（N）
0.8
1.3
1.6
1.9
2.4
2.8
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
2
5
5
2
3
6
6
3
4
2
2
4
3
4
2
6
3
6
9
2
4
4
2
8
U/V
1.0
1.5
2.0
2.5
2.8
L/A
0.30
0.40
0.50
0.56
实验次数
1
2
3
4
5
电压U/V
0.8
1.2
1.6
2.5
电流I/A
0.11
0.22
0.38
0.36
0.44
灯泡功率P/W
平均功率P/W
