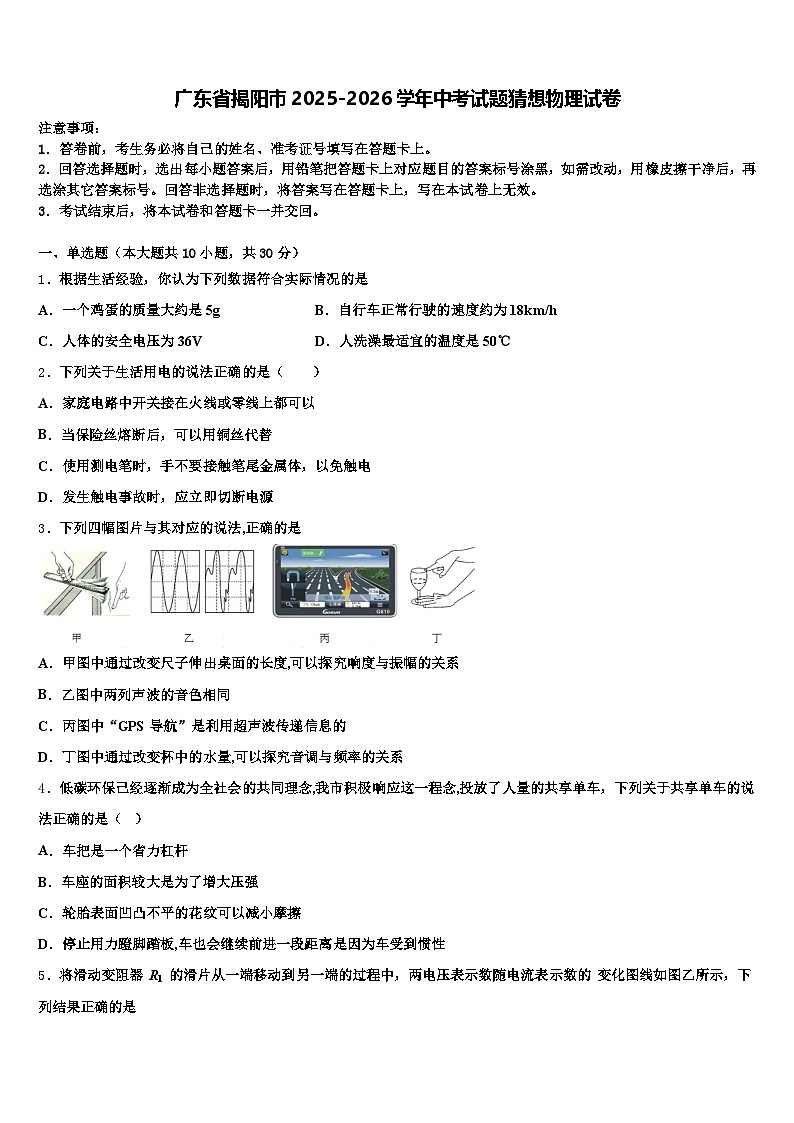

广东省揭阳市2025-2026学年中考试题猜想物理试卷（含答案解析）

这是一份广东省揭阳市2025-2026学年中考试题猜想物理试卷（含答案解析），共18页。试卷主要包含了下列能源中，属于可再生能源的是，下列成语与光的折射现象有关的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．根据生活经验，你认为下列数据符合实际情况的是
A．一个鸡蛋的质量大约是5gB．自行车正常行驶的速度约为18km/h
C．人体的安全电压为36VD．人洗澡最适宜的温度是50℃
2．下列关于生活用电的说法正确的是（ ）
A．家庭电路中开关接在火线或零线上都可以
B．当保险丝熔断后，可以用铜丝代替
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．发生触电事故时，应立即切断电源
3．下列四幅图片与其对应的说法,正确的是
A．甲图中通过改变尺子伸出桌面的长度,可以探究响度与振幅的关系
B．乙图中两列声波的音色相同
C．丙图中“GPS导航”是利用超声波传递信息的
D．丁图中通过改变杯中的水量,可以探究音调与频率的关系
4．低碳环保己经逐渐成为全社会的共同理念,我市积极响应这一程念,投放了人量的共享单车，下列关于共享单车的说法正确的是（ ）
A．车把是一个省力杠杆
B．车座的面积较大是为了增大压强
C．轮胎表面凹凸不平的花纹可以减小摩擦
D．停止用力蹬脚踏板,车也会继续前进一段距离是因为车受到惯性

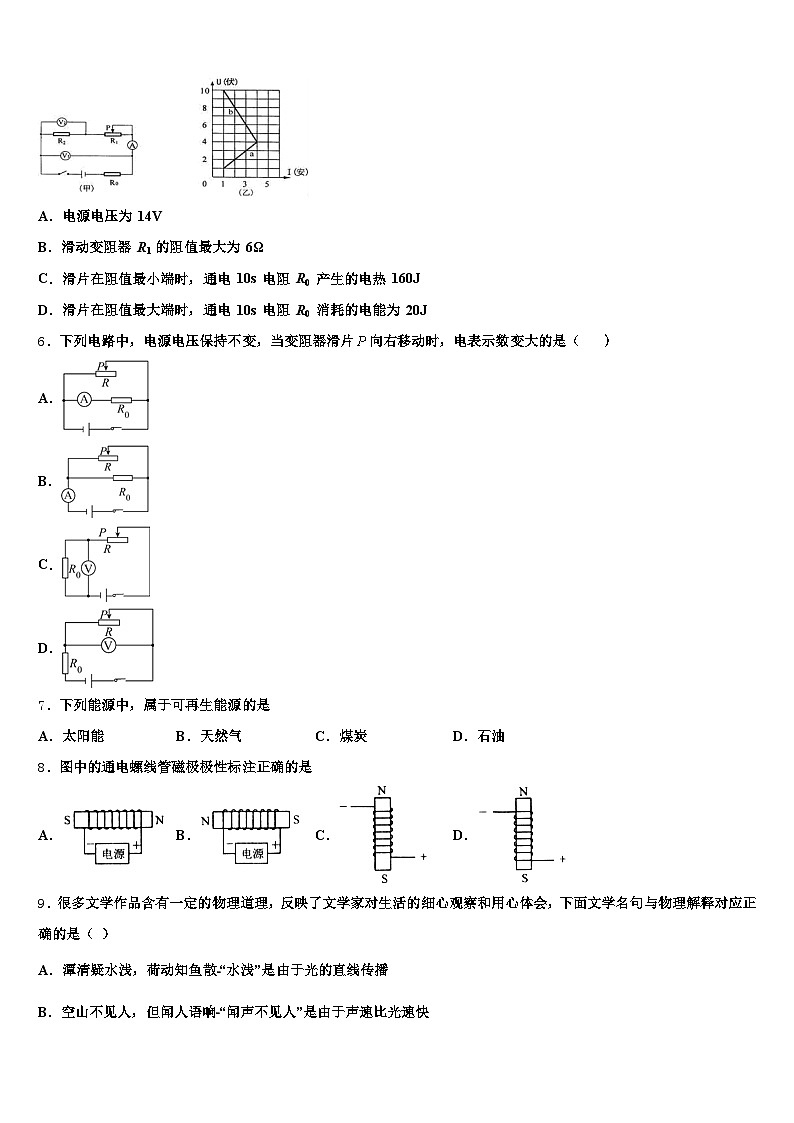

5．将滑动变阻器 R1 的滑片从一端移动到另一端的过程中，两电压表示数随电流表示数的 变化图线如图乙所示，下列结果正确的是
A．电源电压为 14V
B．滑动变阻器 R1 的阻值最大为 6Ω
C．滑片在阻值最小端时，通电 10s 电阻 R0 产生的电热 160J
D．滑片在阻值最大端时，通电 10s 电阻 R0 消耗的电能为 20J
6．下列电路中，电源电压保持不变，当变阻器滑片向右移动时，电表示数变大的是（ ）
A．
B．
C．
D．
7．下列能源中，属于可再生能源的是
A．太阳能B．天然气C．煤炭D．石油
8．图中的通电螺线管磁极极性标注正确的是
A．B．C．D．
9．很多文学作品含有一定的物理道理，反映了文学家对生活的细心观察和用心体会，下面文学名句与物理解释对应正确的是（ ）
A．潭清疑水浅，荷动知鱼散﹣“水浅”是由于光的直线传播
B．空山不见人，但闻人语响﹣“闻声不见人”是由于声速比光速快
C．少小离家老大回，乡音未改鬓毛衰﹣未改的是“音调”
D．花气袭人知骤暖，鹊声穿树喜新晴﹣分子的运动导致“花气袭人”

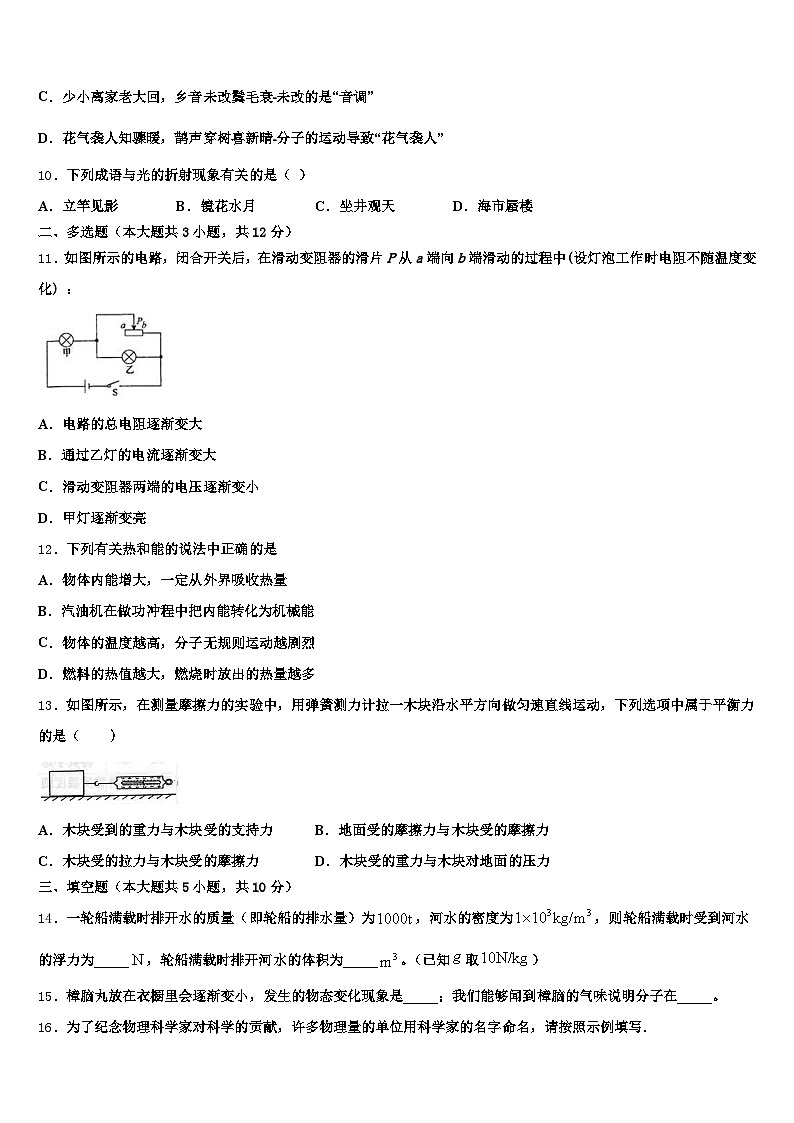

10．下列成语与光的折射现象有关的是（ ）
A．立竿见影B．镜花水月C．坐井观天D．海市蜃楼
二、多选题（本大题共3小题，共12分）
11．如图所示的电路，闭合开关后，在滑动变阻器的滑片 P 从 a 端向 b 端滑动的过程中(设灯泡工作时电阻不随温度变化) ：
A．电路的总电阻逐渐变大
B．通过乙灯的电流逐渐变大
C．滑动变阻器两端的电压逐渐变小
D．甲灯逐渐变亮
12．下列有关热和能的说法中正确的是
A．物体内能增大，一定从外界吸收热量
B．汽油机在做功冲程中把内能转化为机械能
C．物体的温度越高，分子无规则运动越剧烈
D．燃料的热值越大，燃烧时放出的热量越多
13．如图所示，在测量摩擦力的实验中，用弹簧测力计拉一木块沿水平方向做匀速直线运动，下列选项中属于平衡力的是（ ）
A．木块受到的重力与木块受的支持力B．地面受的摩擦力与木块受的摩擦力
C．木块受的拉力与木块受的摩擦力D．木块受的重力与木块对地面的压力
三、填空题（本大题共5小题，共10分）
14．一轮船满载时排开水的质量（即轮船的排水量）为，河水的密度为，则轮船满载时受到河水的浮力为_____，轮船满载时排开河水的体积为_____。（已知取）
15．樟脑丸放在衣橱里会逐渐变小，发生的物态变化现象是_____；我们能够闻到樟脑的气味说明分子在_____。
16．为了纪念物理科学家对科学的贡献，许多物理量的单位用科学家的名字命名，请按照示例填写．
17．某同学分别测量了三块橡皮泥的质量和体积,并根据测量数据画出如图所示的图象,橡皮泥的密度是___g/,若另一块同种橡皮泥的体积为20，其质量是___g.
18．如图所示，2018年2月8日，我国用长征三号乙运载火箭成功发射“嫦娥四号”月球探测器，该运载火箭发动机采用热值很大的液氢作为燃料，已知液氢的热值为，该热值表示的物理含义是_______________________．
四、计算题（本大题共3小题，共29分）
19．如图所示，容器中装有水，水中有一个木块被细线系着静止，已知水深为50cm，容器的底面积为400cm2，木块的体积为4×10-3m3，木块的密度为0.6×103kg/m3，已知水的密度为1×103kg/m3，试求：
水对容器底面的压强；绳子的拉力大小；若绳子断了，最终木块漂浮在水面上时，所受的浮力为多大？
20． “武汉号”导弹驱逐舰在亚洲处于领先水平，参加了我国海军首批赴亚丁湾、索马里海域的护航任务。“武汉号”的排水量为7000t，是一种防空、反潜、反舰能力均衡的远洋驱逐舰，某次护航行动中，驱逐舰所受海水阻力为120000N，匀速航程300km，用时8h。（海水的密度约为1×103kg/m3，g取10N/kg）
（1）满载时，“武汉号”排开水的体积有多大？
（2）若舰底某处距海面的深度为8m，则该处受到海水的压强是多少？
（3）本次护航中，驱逐舰的功率是多大？
21．灯泡L标有“2.5V”字样，它的电阻随它两端电压变化的关系图象如图甲所示．将该灯泡L和滑动电阻器R接入电源电压恒定的电路中（如图乙），闭合开关S，当滑动变动器滑片调到某一位置时，灯泡L恰好正常发光，此时电压表的示数为2V．
（1）灯泡的额定功率是多少？
（2）当电压表的示数为3V时，滑动变阻器接入电路中电阻是多少？通电8s灯泡消耗的电能是多少？
五、作图题（本大题共2小题，共4分）
22．图甲是车门迎宾灯，其内部结构示意图如图乙，点亮光源后，在地面上出现清晰的像．
①在图乙中标示出物距； ②画出图乙中所示两条光线经过凸透镜之后的光线； 请完整说明地面上的像的特点________．
23．请用笔画线代替导线将图6 所示的实物图补充完整．要求：① 小磁针的指向满足如图所示方向；② 滑动变阻器的滑片向A 端移动后，通电螺线管的磁性减弱；③ 原有导线不得更改．
六、实验探究题（本大题共3小题，共15分）
24．小明在实验室探究电学实验，有如下器材：电压表、电流表、滑动变阻器、开关、电源（电压恒为4.5V）、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、小灯泡（额定电压为2.5V）、导线若干。
（1）在探究“电流与电阻的关系”实验中：
①小明设计了如图甲所示电路，请你帮他将图乙所示的实物图连接完整。
（_______）
②闭合开关前，要将滑动变阻器滑片移至____（选填“A”或“B”）端；电路中滑动变阻器起到保护电路和____的作用。
③闭合开关，发现无论如何移动滑动变阻器的滑片，电流表有示数，电压表示数为零，此时电路出现的故障可能是____。
④小明排除故障后继续实验，先将5Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；断开开关，把5Ω电阻换为10Ω的电阻，再闭合开关，应向____（选填“A”或“B”）端移动滑动变阻器的滑片，才能使电压表示数仍为2.5V，同时再记下电流表的示数。
⑤为确保所给的5个定值电阻接入电路后都能正常进行实验，那么，应该选取最大阻值不小于____Ω的滑动变阻器。
（2）完成以上实验后，小明将定值电阻换成小灯泡，想要测量它的额定电功率。在不损坏小灯泡的情况下，移动滑动变阻器的滑片，记录多组小灯泡两端的电压值及对应的电流值，根据这些数据绘制出了小灯泡的“I﹣U”关系图象（如图丙所示）。分析图象可知，小灯泡正常工作时灯丝电阻为____Ω，小灯泡的额定功率是____W。从图象还可以看出，小灯泡灯丝的电阻随____升高而增大。
25．某小组同学在用杠杆测定机械效率的实验中
（一）小敏用如图所示的实验装置测定杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在杠杆下面的钩码缓缓上升．
（1）实验中，测力计的示数F为______N，钩码总重G为1. 0N，钩码上升高度h为0.1 m时，C点上升了30cm，则杠杆的机械效率为________%．
（2）实验中若提升的钩码重一定，则影响杠杆机械效率的主要因素是______________．
（3）若只将钩码的悬挂点由A移至B，仍将钩码提升相同的高度，则杠杆的机械效率将_________（选填“变大”、“变小”或“不变”） ．
（二）小王用如图所示的另一实验装置测量杠杆的机械效率．O为杠杆的转轴，不计摩擦．实验时，给B端施加竖直向下的力，使挂在杠杆A端的钩码缓缓上升．（图中杠杆为质量分布均匀的直棒）下表是提升物体时采集到的数据:
（1）第①组实验中，杠杆的机械效率为_________．
（2）由________三组实验，可以初步得出的结论:相同的杠杆，提升的物体越重效率越高．
（3）该实验中杠杆的效率总小于100%的原因是杠杆有自重，分析实验数据可知道杠杆的自重为_______N．
26．如图所示，小明利用A、B两个容器，压强传感器（放入水中任意位置都能显示出此时该处的压强）、刻度尺和水，探究水对容器底部的压强与水的深度和水的重力大小的关系。已知两个容器的高度相同且底面积都为30cm2。小明将压强传感器放入A、B容器底，分三次缓慢倒入不同质量的水，用刻度尺测量对应水的深度，收集的数据记录在下表中。当注入180g的水后，刚好注满B容器。
（1）将表格中的空白处补充完整。
（2）分析表中数据可知：水对容器底的压强与水的深度__________；与水受到的重力大小____ （选填“有关”或“无关”）。
（拓展）完成实验后，小明将一实心球放入A容器中，实心球漂浮在水面上，水面刚好上升到容器口。将实心球全部压入水中，排出40cm3的水，则实心球的体积为___________cm3，密度为__________g/cm3。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A. 10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右，故A不符合实际；
B. 自行车正常行驶的速度在5m/s=5×3.6km/h=18km/h，故B符合实际；
C. 经验证明，只有不高于36V的电压，对人体才是安全的，故C不符合实际；
D. 人的体温在37℃左右，洗澡水的温度应该略高于体温，40不可能达到70℃，故D不符合实际。
2、D
【解析】
A．家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故A错误；
B．铜丝的熔点高，用铜丝代替保险丝，在电流异常升高到一定的高度的时候，不能自身熔断切断电流，起不到保险作用，故B错误；
C．用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，故C错误；
D．如果发生触电事故，应立即切断电源，然后施救，绝对不能用手将触电人拉开，否则可能使救人者触电，故D正确；
故选D．
3、D
【解析】
A．改变尺子伸出桌面的长度，若用相同的力拨动尺子，尺子的振动频率不同，声音的音调不同，是为了研究音调与频率的关系；若要探究响度与振幅的关系，需要保持尺子伸出桌面的长度不变，改变拨动尺子的力度，故A错误；
B．由图知，两列声波的形状不同，说明它们的音色不同，故B错误；
C．丙图中“GPS导航”是利用电磁波来传递信息的，故C错误；
D．当用手指润湿后沿着杯口边缘摩擦时，是杯子和水发生了振动，当水量越大时，杯子和水越难振动，因此可以得出杯中的水量越大，音调越低，水量越小，音调越高，由此可知，通过改变杯中的水量，可以探究音调与频率的关系，故D正确．
4、A
【解析】
A、车把的支点在中间转轴，使用时动力臂大于阻力臂，为省力杠杆，故A正确；
B、车座的面积较大，是通过增大受力面积来减小压强，使人感到舒服，故B错；
C、轮胎表面凹凸不平的花纹，是通过增大接触面的粗糙程度来增大摩擦，故C错；
D、惯性是物体保持运动状态不变的性质，不是力，不能说“受到”惯性，故D错。
5、D
【解析】
A.由图可知．滑动变阻器从一端移到另一端，电阻发生变化，当滑动变阻器连入电路的电阻变大时，电路的电流变小，则两端的电压变小，所以图乙中a表示的是R2的图像，b表示的是电阻R1和R2串联总电阻的U-I图像．当电路中的电流为1A时，R2两端的电压为1V，则R2===1，由10V+1A=U-----①
由图知电阻R2两端的电压为4V时，两电压表示数相同，即滑动变阻器R1连在电路中的阻值为零，电路通过的电流为4A，则
4V+4A×R0=U-----------②由①②得R0=2，把R0=2代入①得U=12V.故A错误；
B．由①知，UR1=10V1V=9V.通过的电流最小为1A．则R1最大===9．故B错误；
C.滑片在阻值最小端时，通过的电流最大为4A，由R0=2，所以R0产生的热为Q=R0t=210s=320J,故C错误；
D．滑片在最大端时，电流最小为1A，所以R0产生的热为Q=R0t=(210s=20J,故D正确．
6、A
【解析】
A．滑动变阻器与定值电阻并联，电流表测量定值电阻的电流，由于并联电路各支路互不影响，所以滑片P向右移动时，电流表示数不变，故A不符合题意；
B．滑动变阻器与定值电阻并联，电流表测量干路的电流，当滑片P向右移动时，滑动变阻器接入电路电阻变大，电流变小，干路电流也变小，即电流表示数变小，故B不符合题意；
C．滑动变阻器与定值电阻串联，电压表测量定值电阻的电压，当滑片P向右移动时，滑动变阻器接入电路电阻变大，电流变小，根据，定值电阻两端的电压变小，故C不符合题意；
D．滑动变阻器与定值电阻串联，电压表测量滑动变阻器的电压，当滑片P向右移动时，滑动变阻器接入电路电阻变大，电流变小，根据，定值电阻两端的电压变小，故滑动变阻器两端的电压变大，即电压表示数变大，故D符合题意；
7、A
【解析】
A.太阳能可以在自然界里源源不断地得到补充，所以它属于可再生能源，故A符合题意；
BCD.天然气、煤炭、石油不可能在短期内从自然界得到补充，所以它们属于不可再生能源，故BCD不符合题意。
8、C
【解析】
根据题中“图中的通电螺线管磁极极性标注正确的是”可知，本题考查安培定则判断螺线管的极性。在四个选项中，直接告诉了螺线管的绕向；通过电源的正负极，间接告诉了螺线管中电流的方向，利用安培定则即可确定螺线管的磁极标注是否正确。
【详解】
A、由图知，电流由螺线管的右端流入，且电流从第一匝线圈的外边流入，由安培定则可知，螺线管的左端为N极，故A错误；
B、由图知，电流由螺线管的右端流入，且电流从第一匝线圈的里边流入，由安培定则可知，螺线管的右端为N极，故B错误；
C、由图知，电流由螺线管的下端流入，且电流从第一匝线圈的里边流入，由安培定则可知，螺线管的上端为N极，故C正确；
D、由图知，电流由螺线管的下端流入，且电流从第一匝线圈的外边流入，由安培定则可知，螺线管的下端为N极，故D错误；
9、D
【解析】
试题分析：潭清疑水浅，是由于光从水中射入空气中，在水面处发生光的折射而产生的现象，故A错误；声波遇到障碍物或小孔后通过散射继续传播的现象叫做波的衍射，“空山不见人，但闻人语响”是声波的衍射现象，故B错误；古诗“少小离家老大回，乡音无改鬓毛衰．”中的“乡音无改”是指音色未变，故C错误；天气突然变暖，空气温度升高，花朵分泌的芳香油分子在空中做无规则运动的速度加快，分子的扩散加快，从而使人可以闻到浓浓的花香，故D正确；故应选D．
【考点定位】光现象；声现象；分子动理论
10、D
【解析】
试题分析：立竿见影是光的直线传播现象，故A不符合题意；镜花水月，属于平面镜成像，是光的反射现象，故B不符合题意；坐井观天是光的直线传播现象，故C不符合题意；海市蜃楼，是光的折射现象，故D符合题意；应选D．
【考点定位】光现象
二、多选题（本大题共3小题，共12分）
11、CD
【解析】
A．由电路图可知，灯泡乙与滑动变阻器并联，在与灯泡甲串联，在滑动变阻器的滑片 P 从 a 端向 b 端滑动的过程中，并联部分电阻变小，电路的总电阻逐渐变小，故A错误．
B．电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，灯泡甲的电阻不变，由U=IR可知，灯泡甲两端电压变大，甲逐渐变亮，电源电压U不变，灯泡甲两端电压U甲变大，由U滑=U并=U-U甲可知，滑动变阻器两端电压变小，乙灯两端的电压变小，故通过乙灯的电流变小， 故B错误．
C．根据串联分压原理，并联部分电阻变小，两端电压变小，故C正确．
D．电路中电流变大，甲灯实际功率变大，甲灯逐渐变亮，故D正确．
答案为CD．
12、BC
【解析】
A、物体内能增大，可能是从外界吸收热量，也可能是外界物体对它做了功，故A错误；
B、汽油机在做功冲程中消耗内能，产生机械能，故是将内能转化为机械能的过程，故B正确；
C、物体的温度越高，分子无规则运动越剧烈，故C正确；
D、燃料燃烧释放的热量的多少与燃料的质量、热值两个因素有关，故D错误；
13、AC
【解析】
试题分析：一对平衡力要同时满足四个条件，即：作用在同一物体上，在一条直线上，大小相等，方向相反；木块受的重力与木块受的支持力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故A正确；地面受的摩擦力与木块受的摩擦力，作用在不同的物体上，不是一对平衡力，故B错误；木块受的拉力与木块受的摩擦力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故C正确；木块受的重力与木块对地面的压力，作用在不同的物体上，不是一对平衡力，故D错误，故选AC．
考点：平衡力的辨别
三、填空题（本大题共5小题，共10分）
14、
【解析】
由阿基米德原理可知，轮船满载时受到的浮力
。
轮船满载时排开河水的体积为
。
15、升华 不停地做无规则运动
【解析】
樟脑丸放在衣橱里会逐渐变小，是固态直接变成气态；发生的物态变化现象是升华；我们能够闻到樟脑的气味说明分子在不停地做无规则运动。
16、牛顿第一定律 焦耳 压强
【解析】
牛顿是著名的物理学家，他对力学的贡献是非常大的，他发现了万有引力定律、牛顿第一定律、牛顿第二定律和牛顿第三定律为力学奠定了坚实的基础．同时光的色散也是牛顿发现的；力的单位是牛；
英国物理学家焦耳做了大量实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，得出Q＝I2Rt．为了纪念他做出的贡献，人们将他的名字命名为热量（能量）的单位；
加在密闭液体上的压强能大小不变的被液体向各个方向传递，这就是著名的帕斯卡原理，是由法国物理学家帕斯卡发现的，人们将他的名字命名为压强的单位．
17、2 40
【解析】
由图象知，当橡皮泥的质量为60g时，体积为30cm3，
则橡皮泥的密度：，
当橡皮泥的体积为50cm3时，其质量：
m2=ρV2=2g/cm3×50cm3=100g．
18、1千克液氢完全燃烧释放出的热量为焦耳
【解析】
热值是燃料的一种特性．液氢的热值为1.43×108J/kg，表示的是1kg的液氢完全燃烧放出的热量是1.43×108J．
四、计算题（本大题共3小题，共29分）
19、（1）5000Pa；（2）16N；（3）24N
【解析】
（1）已知水的深度，利用液体压强公式求水对容器底面的压强；
（2）已知木块体积（排开水的体积），利用阿基米德原理求所受浮力，木块受浮力等于拉力加上重力，据此求绳子对木块的拉力；
（3）木块漂浮时，浮力等于木块重力，据此可得浮力．
【详解】
（1）水对容器底面的压强：
；
（2）木块完全浸没，则排开水的体积等于木块的体积，即：V排=V=4×10-3m3，
；
木块的重为：．
静止时受力平衡，即F浮=F拉+G，
所以绳子对木块的拉力：F拉=F浮-G=40N-24N=16N；
（3）木块漂浮在水面上时，浮力等于重力，
即：F浮=G木=24N．
20、（1）7×103m3（2）8×104Pa（3）1.25×106W
【解析】
（1）驱逐舰的排水量为：m排=7000t=7×106kg，根据阿基米德原理可知，驱逐舰所受到的浮力为： F浮=G排=m排g=7×106kg×10N/kg=7×107N。由F浮=ρgV排可得，排开水的体积：
V排===7×103m3；
（2）船底某处的压强为：p=ρ海水gh=1.0×103kg/m3×10N/kg×8m=8×104Pa。
（3）本次护航中，驱逐舰匀速航行，则牵引力F=f=120000N，本次护航中牵引力所做的功：W=Fs=120000N×3×105m=3.6×1010J，驱逐舰的功率：P===1.25×106W。
21、（1）0.625W（2）16Ω; 2.25J．
【解析】
（1）灯泡L标有“2.5V”字样，从图象可知，灯泡正常发光时，灯泡电阻为10Ω，
则灯泡的额定功率P额＝＝＝0.625W，
（2）已知灯泡L恰好正常发光，此时电压表的示数为2V，则电源电压U＝2.5V+2V＝4.5V，
当电压表示数为＝3V时，灯泡两端电压为＝U﹣＝4.5V﹣3V＝1.5V，
由图象可知，此时灯泡电阻＝8Ω，
串联电路中电流处处相等，则＝，
即＝，
解得R＝16Ω，
通电8s灯泡消耗的电能W＝t＝×8s＝2.25J．
五、作图题（本大题共2小题，共4分）
22、 倒立放大的实像．
【解析】
（1）物体到凸透镜的距离叫物距，用字母u来表示，如图所示：
（2）过光心的光线传播方向不变；过焦点的光线经凸透镜折射后平行射出，由此作出折射光线如图所示：
；
（3）物体发出光经折射后会聚于一点，由图知道，像点相对物体在主光轴两侧，像点距离凸透镜远些，所以所成的是倒立放大的实像．
23、
【解析】
试题分析：（1）根据磁极间的作用判断螺线管的磁极；根据安培定则判断电流方向．
（2）通电螺线管的磁性强弱跟电流大小和匝数有关．在匝数一定时，电流越小，磁性越弱．在电流一定时，匝数越少，磁性越弱．
（3）滑动变阻器有四个接线柱，选择一上一下接入电路，滑动变阻器接入电路的电阻越大，电流越小．
①如图，根据同名磁极相互排斥，异名磁极相互吸引，所以螺线管的右端是S极，左端是N极；根据安培定则判断电流从螺线管的右端进入，从左端流出．
②在匝数一定时，电流越小，磁性越弱．滑片向右端移动后，通电螺线管的磁性减弱，螺线管的电流减小，滑动变阻器接入电路的电阻增大，所以滑动变阻器一定接入左端下面接线柱．如图．
考点：探究影响电磁铁磁性强弱的因素的实验；通电螺线管的极性和电流方向的判断；实物的电路连接．
点评：本题把磁极间的作用、滑动变阻器的使用、欧姆定律、螺线管磁性强弱的影响因素有机的结合起来．综合性很强，是一个好题
六、实验探究题（本大题共3小题，共15分）
24、 A 保持电阻两端电压不变 电阻短路 A 20 10 0.625 温度
【解析】
(1)①变阻器按一上一下接入电路中，电压有与电阻并联，如下所示：
②闭合开关前，为了保护实验仪器不被烧坏，要将滑动变阻器滑片移至阻值最大处的A端，电路中滑动变阻器起到保护电路和保持电阻两端电压不变的作用；
③闭合开关，无论如何移动滑动变阻器的滑片，电流表有示数，说明电路为通路，电压表示数为零，此时电路出现的故障可能是R短路；
④根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，所以滑片应向A端移动，才能使电压表示数仍为2.5V，同时再记下电流表的示数；
⑤电阻两端的电压始终保持UV=2.5V，根据串联电路电压的规律，变阻器分得的电压：U滑=U−UV=4.5V−2.5V=2V，变阻器分得的电压为电压表示数的 =0.8倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑=0.8×25Ω=20Ω，为确保所给的5个定值电阻接入电路后都能正常进行实验，那么，应该选取最大阻值不小于20Ω的滑动变阻器；
(2)根据如图丙所示绘制出了小灯泡的I−−U关系图象知，灯在额定电压下的电流为0.25A，由欧姆定律，灯泡正常工作时灯丝电阻为： =10Ω，小灯泡的额定功率是：=2.5V×0.25A=0.625W；从图象还可知，灯在1V时的电流为0.12A、3V时的电流为0.27A，由欧姆定律，电阻分别为8.3Ω、11.1Ω；通过灯的电流随电压的变大而变大，根据 ，灯的功率变大，灯的温度升高，故小灯泡灯丝的电阻是随温度的升高而增大。
25、0.5 66.7% 杠杆的重力 变大 80% 1、2、4 2
【解析】
（一）（1）由图可知，弹簧测力计的分度值是0.1N，所以它的示数是0.5N．在实验过程中，有用功是：，总功是：，所以杠杆的机械效率是：；
（2）有用功是提升钩码所做的功，额外功主要是克服杠杆重力做的功，影响机械效率的因素主要是有用功和总功所占的比例；提升的钩码重一定说明有用功一定，所以影响杠杆机械效率的主要因素是杠杆自身的重力；
（3）钩码的悬挂点在A点移到B点时，O点C点位置不变，仍将钩码提升相同高度，有用功不变；额外功是提升杠杆做的功，悬挂点A移到B后杠杆实际提升高度变小，所以额外功变小，总功变小，因此杠杆的机械效率变大．
（二）（1）第①组实验中，杠杆的机械效率为:
（2）根据控制变量法思想，为了比较同一杠杆在提升物体时机械效率与物重大小的关系，应保持物重大小不同，但提升物体高度必须相同的三组实验进行比较，所以只有1、2、4三组实验符合题意；
（3）假设杠杆自重为G杆，因为杠杆为质量分布均匀的直棒，所以它重心O′在杆的几何中心处，则以第三组实验数据为例，W有=G物hA=2N×0.06m=0.12J，W总=FhB=5N×0.03m=0.15J，W额=W总-W有=0.15J-0.12J=0.03J；
根据OA与OB所在的两个三角形相似的几何关系可知LOA：LOB=hA:hB=2:1，，所以其重心在杆的中点位置处，因为LOA：LOB =2:1，可以设LOA=2l，LOB= l，又所以可推知该重心O′到O的距离为0.5 l，则LO′O：LOB=0.5 l：l=1:2，根据几何关系可知重心O′垂直上升高度为B下降高度的一半即0.015m，则W额=0.015m×G杆=0.03J，所以G杆=2N；
26、120 4 成正比 无关 100 0.6
【解析】
（1）由知道，P与h成正比，由表中A组实验数据知道，水的质量增加180g-60g=120g，容器内水的深度增加6cm-2cm=4cm时，压强传感器示数增加600 Pa -400Pa=200 Pa，所以，当压强是400Pa时，水的质量是120g，容器内水的深度4cm；
（2）分析比较表中AB实验数据知道，深度越深，压强越大，即水对容器底的压强与水的深度成正比，与水受到的重力大小无关；
（3）根据题意，当注入180g的水后，刚好注满B容器，当注入180g的水后，A容器内水的深度6cm，又因为将一实心球放入A容器中，实心球漂浮在水面上，水面刚好上升到容器口，所以，水面上升的高度是：h=8cm-6cm=2cm，故实心球漂浮在水面上时，受到的浮力是：F浮= ①，又因为将实心球全部压入水中，排出40cm3的水，所以，受到的浮力是： ② ，由①②解得实心球的体积是：V球=100cm3；又因为实心球漂浮在水面上时，受到的浮力是：F浮=，故解得：ρ球=0.6g/cm3。
科学家的名字
物理量
单位符号
主要发明与贡献
牛顿
力
N
_____
_____
能量
J
发现电流热效应的定量规律
帕斯卡
_____
Pa
发现帕斯卡原理
实验序号
物重G（N）
拉力（N）
A端上升的高度h/m
B端下降的高度s/m
杠杆的效率
1
2
5
0.04
0.02
2
4
9
0.04
0.02
89%
3
2
5
0.06
0.03
80%
4
6
13
0.04
0.02
92%
A
B
1
2
3
1
2
3
容器内水的质量/g
60
_____
180
56
104
180
容器内水的深度/cm
2
______
6
2
4
8
压强传感器示数/Pa
200
400
600
200
400
800
